Опубликовано Естественная Вентиляция в Частном Доме: Устройство, Схемы
Для комфортного проживания человека в доме требуется достаточное количество кислорода. Длительное нахождение в непроветриваемом помещении приводит к сонливости, быстрой утомляемости, а в случае регулярной нехватки свежего воздуха даже серьезным заболеваниям дыхательной системы и систем кровообращения. Монтаж систем естественной вентиляции в частном доме или квартире поможет избежать подобных негативных явлений.
Содержание:
- Принцип действия
- Достоинства и недостатки
- Расчет производительности системы
- Виды естественной вентиляции
- Приточные отверстия в стенах
- Вентиляционные клапаны в окнах
- Обустройство вытяжного канала
- Основные ошибки монтажа
- Как работает естественная вентиляция
Принцип действия
Синими стрелками показано направление притока воздуха в помещение, красными – его вывод
Наших предков вентиляция жилых помещений волновала гораздо меньше.
Деревянные окна с неплотно прилегающими стеклами, не слишком герметичные двери вполне обеспечивали достаточную естественную вентиляцию без каких-либо дополнительных устройств. Отверстия для притока и вывода отработанного воздуха оборудовались лишь в подвальных помещениях и погребах.
С приходом на строительный рынок современных отделочных материалов и пластиковых окон вопрос обеспечения вентиляции жилых помещений встал более остро. Отсутствие в домах малейших щелей привело к появлению конденсата и спертого воздуха. Если и вы стали замечать, что в доме появился их избыток, и длительное нахождение в помещении приводит к дискомфорту, самое время позаботится о естественной (а в некоторых случаях и искусственной) вентиляции.
Вентиляционный выход на кровлю
Как сделать «правильную» естественную вентиляцию в частном доме? При проектировании подобной системы очень важно понять принцип ее работы. Ведь циркуляция воздуха будет зависеть только от правильности расчетов.
Малейшей ошибки будет достаточно для образования застоев воздушных масс.
Естественная вентиляция в помещениях функционирует за счет перепада давления. При этом:
- теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
- в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
- воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства
Достоинства и недостатки
Схема естественной вентиляции в частном доме
Перечислим основные плюсы подобных устройств:
ПЛЮСЫ:
- теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
- в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
- воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства
Хотя недостатков у вентиляционных систем немало, их вполне можно минимизировать при грамотном и продуманном монтаже.
К ее минусам можно отнести:
МИНУСЫ:
- недостаточный приток воздуха в летний период, когда перепады температур в помещении и на улице, особенно при отсутствии ветра, незначительны; в этом случае поможет обычное проветривание дома с открытыми окнами и дверьми
- наличие сквозняков в холодное время года; забор воздуха зимой можно чуть уменьшить, отрегулировав клапан вентиляционного отверстия; учтите также, что в «чистых» помещениях должно располагаться только приточное отверстие; если здесь же установить и вытяжку, вы получите лишь сквозняк и значительную потерю тепла; воздух обязательно должен проходить по всем помещениям
- в определенных условиях (к примеру, смене направления ветра или температуре в помещениях ниже, чем на улице) вентиляция может начать работать в обратном направлении: забор воздушных масс начинается из вытяжки; но подобное явление возможно лишь при недостаточном количестве отверстий для притока воздуха
- в малоэтажных зданиях из-за недостаточного перепада высот естественная вытяжка может работать слабо, поэтому воздуховод следует поднимать на достаточную высоту выше конька
Естественной вентиляции будет недостаточно, пожалуй, лишь при расположении дома в загазованном районе.
В этом случае используются принудительные вытяжные системы с многоступенчатой фильтрацией. Их монтаж требуется также при значительной площади помещений.
Расчет производительности системы
Расчет площади воздуховода
Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.
Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.
В «грязных» помещениях используется принудительная вентиляция.
Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.
Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.
Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.
Читайте также: Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичковВиды естественной вентиляции

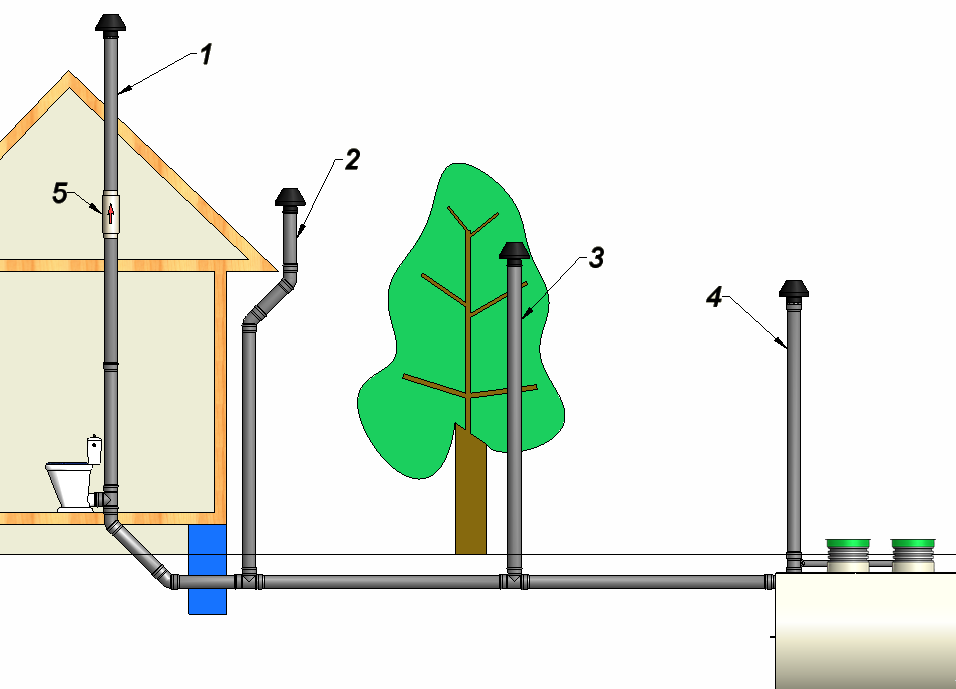

Вывод вентиляции на кровлю
Для обеспечения нормального воздухообмена в помещениях большой площади одного-единственного воздуховода будет недостаточно.
Вентсистем должно быть несколько:
Читайте также: Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)Приточные отверстия в стенах
Приточный клапан в стене дома
Чтобы не нарушать герметичность окон, можно предусмотреть приточную вытяжку прямо в стенах помещений. Опишем этот процесс подробно:
Читайте также: Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & ВидеоВентиляционные клапаны в окнах
Вентканалы, монтируемые в окнах
Последние модели стеклопакетов уже оборудуются приточными клапанами. Если их нет, установить их реально собственными руками. Удобней, если такие клапаны оснащены регуляторами воздушного потока:
Читайте также: Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +ОтзывыОбустройство вытяжного канала
Многоканальный вентиляционный блок
Длина и диаметр такого канала напрямую зависит от производительности вентиляционной системы.
Однако его сечение делают не менее 160 кв. см. Минимальная длина трубы – 2 м. Если увеличить ее до 3 м, то при подобном сечении возможно будет обеспечить вывод воздушных масс до 30 куб. м в час.
Изготовить вытяжной канал можно из специальных вентблоков, кирпича, керамической или металлической трубы. При наличии нескольких вытяжек их делают равными по длине.
Оптимальное размещение вентканалов – во внутренних стенах помещения. При прохождении их через неотапливаемые помещения (чердаки) их дополнительно утепляют. Желательно теплоизолировать вытяжку и на крыше – эффективность вентиляции при этом увеличится.
Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +ОтзывыОсновные ошибки монтажа
В нижней части двери можно предусмотреть декоративную решетку
Для правильного функционирования вентиляционной системы следует соблюдать нижеперечисленные правила:
Подробно об обустройстве естественной вентиляции в частном доме в следующем видео.
Его автор подробно рассказывает о принципах ее работы и рассказывает об основных ошибках монтажа подобных систем:
Как работает естественная вентиляция
Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)
8.8 Общий балл
Естественная вентиляция в частном доме
Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.
УДОБСТВО
10
БЕЗОПАСНОСТЬ
9
ЗАТРАТЫ
7.5
Рейтинг пользователей: Be the first one!
Естественная вентиляция в частном доме
Правильно выстроенная система вентиляции частного дома — процесс, обусловленный не прихотью и желанием соответствовать нормам и тенденциям современного жилища, а крайне необходимая для соблюдения климатического баланса процедура.
Особую роль здесь играет комплексность: недостаточно устроить вентиляцию на кухне и в санузле (как это делают многие). В вентилировании нуждается каждая комната в доме.
Недостаточное циркулирование воздуха между помещением и улицей может привести к застою воздуха, образованию грибка и плесени, а аллергические реакции, тяжесть во всем теле и плохое самочувствие станут сомнительными «бонусами» в комнате без вентиляции.
Основные виды, используемые в частных домах — естественная и принудительная, отличительными особенностями которых являются — использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).
Содержание
- Преимущества и недостатки естественной вентиляции
- Зачем нужна вытяжка в частном доме с печью или камином
- Как сделать естественную вентиляционную систему своими руками
Преимущества и недостатки естественной вентиляции
Главное преимущество естественной вентиляции — простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.
Наряду с рядом неоспоримых преимуществ — дешевизна, простота реализации — естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:
- По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
- Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
- Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух — скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
- Вентиляция в комнате имеет ограничение по регулировке.
Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.
Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.Кондиционирование воздуха обязательно
Для создания эффективной атмосферы в комнатах частного дома необходимо прибегнуть к комплексности: лучшим вариантом будет комбинация естественной циркуляции с технологическими наработками в этой области (вентиляторы, фильтры, и прочее).
Зачем нужна вытяжка в частном доме с печью или камином
Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности — отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.
Устройство вентиляции в доме с камином
Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно — этого будет достаточно.
Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.
Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.
Как сделать естественную вентиляционную систему своими руками
Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

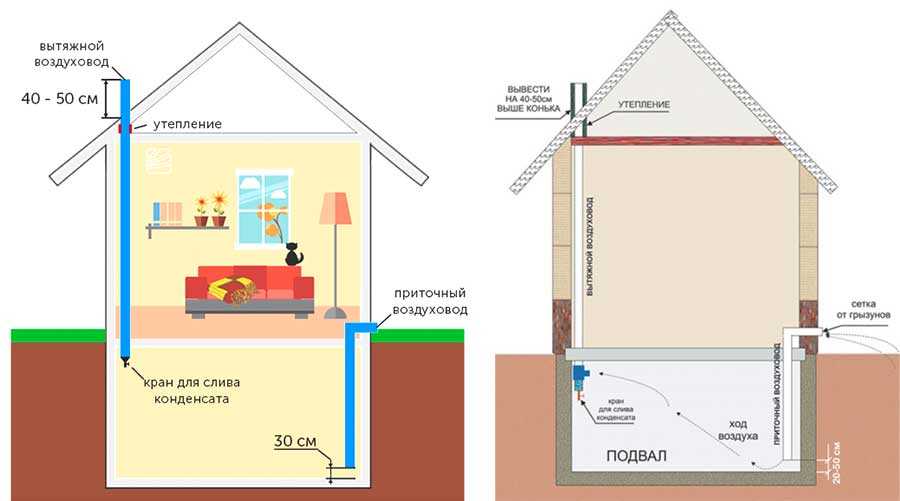

Схема и устройство системы с вентканалом
Устройство вентиляционной системы
Правильный монтаж
Вентканал в стене
Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).
Размещение приточных каналов в стене
Основные рекомендации:
- Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
- Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.
Вывод системы на улицу
Главный проточный канал, как описывалось выше, делается стандартным образом.
А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.
Приток свежего воздуха крайне необходим
Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха.
Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.
Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным.
Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.
Видео: как устроить естественную вытяжку
Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья.
Материал актуализирован 24.04.2017
- Автор: Мария Добрынина
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Видео-Air Vent, Inc.
[email protected] +800.247.8368 (800-avent)
- Home /
- Ресурсы
- / Видео
Нажмите на любое видео, чтобы сыграть. видео. Нажмите на ссылку, чтобы скачать и сохранить файл на свой компьютер.
Обзор Air Vent как компании Взгляните на полную линейку продуктов и ресурсов для жилых и легких коммерческих помещений, которые Air Vent предлагает отрасли, начиная с 19 года.76. | Зачем домам нужна чердачная вентиляция Эта электронная презентация предназначена для информирования домовладельцев о том, как вентиляция чердака может помочь защитить их дома. Объясняется, почему в доме нужна вентиляция чердака, и поиск подходящих продуктов для вентиляции чердака. Смотрите онлайн или загрузите копию на свой ноутбук, чтобы использовать ее во время следующей консультации домовладельца. | |
Скачать видео | Скачать видео | |
Сбалансированная система вентиляции чердака: выход на передний план Видео объясняет, как только сбалансированная система приточных и вытяжных вентиляционных отверстий может максимизировать возможности чердачных вентиляционных отверстий:
Скачать видео | ||
Демонстрация воздушного потока на чердаке коптильни на Международной выставке кровли
Демонстрация в реальном времени разницы между приточно-вытяжной вентиляцией чердака и несбалансированной.
Именно поэтому поток всасываемого воздуха так важен. И убедитесь сами в эффекте Бернулли, когда ветер ударяет по внешней перегородке конькового вентиляционного отверстия ShingleVent II. Ух ты!
Видео предоставлено Сарой Клиндтворт, владельцем Solid Roofing NW в Олбани, штат Орегон.
Кровельщик из Чикаго объясняет, как он борется с ледяными плотинами Подрядчик по кровельным работам Скотт Оуэн объясняет свой подход к борьбе с ледяными дамбами, распространенными на его рынке в районе Чикаго. | Кровельщик объясняет, почему приточно-вытяжная вентиляция лучше. Чтобы система вентиляции чердака была максимально эффективной, она должна быть сбалансирована. Послушайте, как этот кровельный подрядчик объясняет, как и почему. | Найдите решения для самых сложных проектов вентиляции чердака Air Vent располагает инструментами, ресурсами, опытом и продуктами, которые помогут вам стать экспертом в области вентиляции. |
| Скачать видео | Скачать видео | Скачать видео |
Иногда лучше поверить. Таким образом, мы собрали некоторые из наиболее ярких результатов испытаний, основанных на производительности, из многолетних обширных испытаний продуктов вентиляции чердака, которые провела компания Air Vent, и представили их здесь. Убедитесь сами, почему все коньковые вентиляционные отверстия не созданы равными с точки зрения производительности воздушного потока, а также защиты от непогоды, включая жару и воду.
Вентиляционные отверстия
Краевое отверстие
Обзор установки Edge Vent Product Вот пошаговая инструкция по установке The Edge Vent. | Установленный на крыше воздухозаборник помогает решать проблемы Независимо от того, есть ли у крыши свесы или нет, вентиляционные отверстия Air Vent Edge Vent обеспечивают надлежащую приточную вентиляцию для вытяжных вентиляционных отверстий. Его конструкция с покрытием из гонта сочетается с крышей, а установка на крыше позволяет кровельному подрядчику полностью контролировать всю систему вентиляции чердака. Посмотрите, как он устанавливается и его три уровня защиты от непогоды. | Домашние реставрации The Edge™ Vent Видео по установке Посмотрите это короткое видео, снятое давним пользователем коньковых вентиляционных отверстий ShingleVent II Биллом Томасом (Mechanicsville, MD), в котором показаны коньковые вентиляционные отверстия Air Vent и The Edge Vent. За 4 коротких минуты Билл подробно описывает многие ключевые этапы установки. |
| Скачать видео | Скачать видео | Загрузка недоступна |
ShadowHawk (может использоваться как впускное или выпускное отверстие)
Демонстрация коптильни ShadowHawk ShadowHawk использует эффект Бернулли благодаря внешнему экрану от ветра. | Тест на проникновение воды ShadowHawk В этом сегменте рассматриваются возможности защиты ShadowHawk от непогоды. |
Скачать видео | |
|
|
ШинглВент II
Демонстрация воздушного потока на чердаке коптильни на Международной выставке кровли
Демонстрация в реальном времени разницы между приточно-вытяжной вентиляцией чердака и несбалансированной.
Именно поэтому поток всасываемого воздуха так важен. И убедитесь сами в эффекте Бернулли, когда ветер ударяет по внешней перегородке конькового вентиляционного отверстия ShingleVent II. Ух ты!
Видео предоставлено Сарой Клиндтворт, владельцем Solid Roofing NW в Олбани, штат Орегон.
ShingleVent II Используя установку прозрачной коптильни, этот сегмент демонстрирует эффективную коньковую вентиляцию тепла и влаги с использованием эффекта Бернулли с ShingleVent II. | Свободная площадь вентиляционной сетки конька В этом сегменте показано, почему показатель чистой свободной площади конькового вентиляционного отверстия не является лучшим показателем фактической производительности конькового вентиляционного отверстия. | Испытание на нагрев конькового вентиляционного отверстия В этом сегменте исследуется, насколько хорошо или плохо различные типы коньковых вентиляционных отверстий минимизируют накопление тепла внутри чердака в ходе испытаний, проведенных в Университете Иллинойса. | |
| Скачать видео | Скачать видео | Скачать видео | |
Демонстрация дымовой шашки с дымоходом В этом сегменте показано, насколько хорошо коньковая вентиляция, спроектированная с внешней перегородкой, использует ветер в своих интересах, чтобы вытягивать больше воздуха из чердака в ходе испытаний, проведенных в Университете Флориды. Убедитесь сами в эффекте Бернулли! | Инфильтрация воды через вентиляцию хребта В этом сегменте исследуются возможности защиты от атмосферных воздействий различных стилей коньковых вентиляционных отверстий в тестах, проведенных в архитектурных испытательных лабораториях. | Проникновение пыли в вентиляцию хребта Этот сегмент имитирует 10-летнее воздействие переносимой ветром пыли на различные типы коньковых вентиляционных отверстий и измеряет влияние пыли на характеристики воздушного потока коньковых вентиляционных отверстий. Раз и навсегда: не забивается ли внутренний погодный фильтр Air Vent? Нет, и вот доказательство. | |
| Скачать видео | Скачать видео | Скачать видео | |
Испытание на огнестойкость класса A вентиляционных отверстий конька В этом сегменте представлены кадры конькового вентиляционного отверстия ShingleVent II шириной 7 дюймов и шириной 9 дюймов класса A, прошедшие самые строгие испытания UL на огнестойкость: «Распространение пламени» и «Горящая марка». | Показания расхода воздуха на вентиляционном отверстии хребта В этом сегменте исследуется конструкция и плотность различных стилей коньковых вентиляционных отверстий, а также измеряются их фактические характеристики воздушного потока в тестах, проведенных в Лабораториях архитектурных испытаний. | ||
| Скачать видео | Скачать видео |
Вентиляционное отверстие бедра
Обзор установки вентиляционного отверстия на бедре Получите краткое представление о пошаговом процессе установки вентканала Hip Ridge Vent на диагональных ребрах крыш. ПРЕДУПРЕЖДЕНИЕ ДЛЯ ПРОСМОТРА: следите за необходимостью прерывистой прорези слотов. | Вентиляционное отверстие Hip Ridge выдержало испытание дождем в округе Майами-Дейд Ознакомьтесь с ЕДИНСТВЕННЫМ на рынке коньковым вентиляционным отверстием, установленным по диагонали, которое выдержало жесткое испытание дождем округа Майами-Дейд с ветром до 110 миль в час. |
|
| Скачать видео | Скачать видео |
ДОМОВЛАДЕЛЬЦА
Почему домовладельцы должны вентилировать чердаки под крышами Зачем проветривать чердак? В этом ролике с семинара «Воздушная вентиляция: спросите экспертов» Пол Шелси подробно описывает последствия накопления тепла и влаги на чердаке вашего дома. | Никогда не смешивайте два типа чердачных вентиляционных отверстий над общим чердаком Не смешивайте типы вентиляции! В этом ролике с семинара «Воздушная вентиляция: спросите экспертов» Пол Шелси подробно описывает, почему вентиляция чердака должна включать сбалансированный приток и вытяжку. | Вентиляция чердака должна включать сбалансированный приток и вытяжку Лучше всего использовать сбалансированный поток воздуха на чердаке. В этом ролике с семинара «Вентиляционное отверстие: спросите у экспертов» Пол Шелси объясняет, что для того, чтобы система вентиляции чердака работала должным образом, она должна быть сбалансирована с приточно-вытяжными вентиляционными отверстиями. |
| Скачать видео | Скачать видео | Скачать видео |
Никогда не надевайте мешок на ветряную турбину. Ошибки, которых следует избегать: В этом ролике с семинара Air Vent Ask the Expert Пол Шелси объясняет, почему накрытие ветряной турбины никогда не является хорошей идеей для домовладельца… даже зимой. |
|
|
| Скачать видео |
.. В том числе зимой ВЕТРЯНЫЕ ТУРБИНЫ
Ветряные турбины Airhawk
Прохождение теста округа Майами-Дейд Что происходит с ветряной турбиной, когда она подвергается воздействию дождя со скоростью 110 миль в час? Если это ветряная турбина Airhawk®, не беспокойтесь. Посмотрите, как наши 12-дюймовые и 14-дюймовые ветряные турбины подвергаются строгим испытаниям в округе Майами-Дейд. |
|
|
| Скачать видео |
СТАТИЧЕСКИЕ ЖАЛЮЗИ НА КРЫШЕ
Жалюзи SLP150 для наклонной крыши
Жалюзи SLP150 для наклонной крыши Самые большие жалюзи на крыше Air Ventуспешно справляются с ветром и дождем со скоростью от 35 до 110 миль в час. |
|
|
| Скачать видео |
Поиск подрядчиков
Воспользуйтесь нашей эксклюзивной системой поиска подрядчиков по вентиляционным отверстиям, чтобы найти помощь по установке в вашем регионе.
Искать сейчас
правила обустройства системы воздухообмена в «каркасе»
При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.
О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.
Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.
Содержание статьи:
- Устройство системы вентиляции
- Варианты устройства вентиляции
- Возможность самостоятельного возведения
- Этапы построения системы
- Выбор типа вентиляции
- Особенности проектирования
8
- Конструктивные расчеты0008
- Этапы монтажа
- Проверка установленной вентиляции
- Выводы и полезное видео по теме
Устройство системы вентиляции
Герметичность здания, что является неоспоримым преимуществом и обеспечивает тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха.
Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.
Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:
- Приточные воздуховоды и/или отверстия.
- Выхлопные каналы и/или отверстия.
- Перелив, переливные решетки, отверстия, зазоры.
Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.
По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через дефлекторы, щели и отверстия
Вытяжные каналы служат для удаления застоявшегося «отработанного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами.
При этом пары, образующиеся в доме, где проживают люди, утилизируются.
Правильно спроектированная вытяжка, устраиваемая в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.
Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.
Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.
При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.
Вентиляторы установлены для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.
Рекуператоры применяются для повышения температуры поступающего воздуха.
Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.
Использование рекуператоров значительно повышает энергоэффективность каркасного дома.
Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов
Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них
Варианты вентиляционных устройств
По принципу создания движения воздуха все вентиляционные системы делятся на два типа — естественные и принудительные (они же механические).
Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов.
Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещения.
Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов
В свою очередь естественную вентиляцию также можно разделить на 2 группы — она может быть организованной и неорганизованной.
Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.
Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.
Установка вентилятора в вытяжной патрубок на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма
Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами.
Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.
Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.
Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов
В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.
В отличие от естественной, принудительная (механическая) вентиляция является управляемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.
Принудительную вентиляцию можно разделить на 3 группы:
- Вытяжная.
- Поставка.
- Приточно-вытяжная установка.
Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.
В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора
Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.
Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.
Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная.
А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице
Кроме указанной классификации системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.
Возможность самостоятельного строительства
Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.
Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB
Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.
Отсутствие каркасной вентиляции можно определить по нескольким ярко выраженным признакам:
- жильцы ощущают нехватку кислорода;
- запахи плохо выветриваются;
- На стенах появляется грибок.
В таких случаях владельцы каркасных домов часто решают установить самостоятельно. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.
Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.
Ступени строительства системы
Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.
Выбор типа вентиляции
Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом.
Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.
Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант
Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.
В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.
Проектные расчеты
Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:
- режим отдыха или сна 20 м 3 /ч;
- работа без нагрузки 40 м 3 / ч;
- повышенная активность или физическая работа 60 м 3 /ч
Зная количество жителей дома и их распорядок дня, нетрудно рассчитать количество воздуха, которое должно обновляться в заданную единицу времени .
Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:
- СНиП 31-01-2003;
- ГОСТ 30494.
Обычно расчет необходимого количества воздуха производят обоими способами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.
Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий
Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.
Особенности конструкции
Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.
Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.
Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы
Помимо приточных клапанов, необходимо будет обустроить вытяжную вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.
При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.
Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.
Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.
Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки
При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:
- Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
- При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
- Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
- Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
- Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
- При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
- Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.
Для прокладки вентиляционных каналов лучше всего подходят имеющие небольшой вес и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.
Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект.
Он составляется с учетом всех нюансов, присущих данному типу строения.
Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.
Этапы монтажа
При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:
- Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
- В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
- Стыки герметизируются пеной.
- После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
- После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
- Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.
Вентиляционную установку удобнее всего расположить на чердаке.Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.
Проверка установленной вентиляции
После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.
Проверить систему вентиляции можно несколькими способами:
- Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена правильно.
- Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
- Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.
При плохой вентиляции на них будет скапливаться конденсат.Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится при окошке от -5 до С.
Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.
Выводы и полезное видео по теме
С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:
Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.
Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.
