План электрики в дизайн проекте: План электрики в дизайн-проекте: Правильная разводка электрики в квартире, советы как создать дизайн-проект

Как составить план электрики в новом дизайн проекте

При ремонте квартиры многие составляют дизайн-проект. Неважно, это оформленный проект, выполненный профессиональным дизайнером, или нарисованный членами семьи эскиз на тетрадном листке. Во время ремонта вешаются новые светильники, переносятся выключатели и устанавливаются дополнительные розетки. Для правильного выполнения этих работ составляется план электрики в дизайн проекте.

О том, как его правильно составить, мы поговорим в этой статье.

Составление плана электрики

План электрики составляется в несколько этапов.

Проект освещения

В начале проектирования создаётся дизайнерский план расположения светильников и выключателей. Его называют «сценарий освещения». На плане указывают расположение и количество светильников, тип и расположение выключателей с указанием того, какой выключатель коммутирует какой светильник. Если светильник управляется с двух мест или выключатель ставится двойной или тройной, то это нужно указать дополнительно.

Неправильно составленный сценарий приведёт к тому, что в квартире будет недостаточно света, или к неудобному расположению выключателей.

Проект расположения электроприборов

Дизайнер вместе с хозяевами квартиры должны определить, где и какая мебель будет стоять. Иначе розетка может оказаться за диваном, выключатель за шкафом, а в шкаф-купе придётся заглядывать с фонариком.

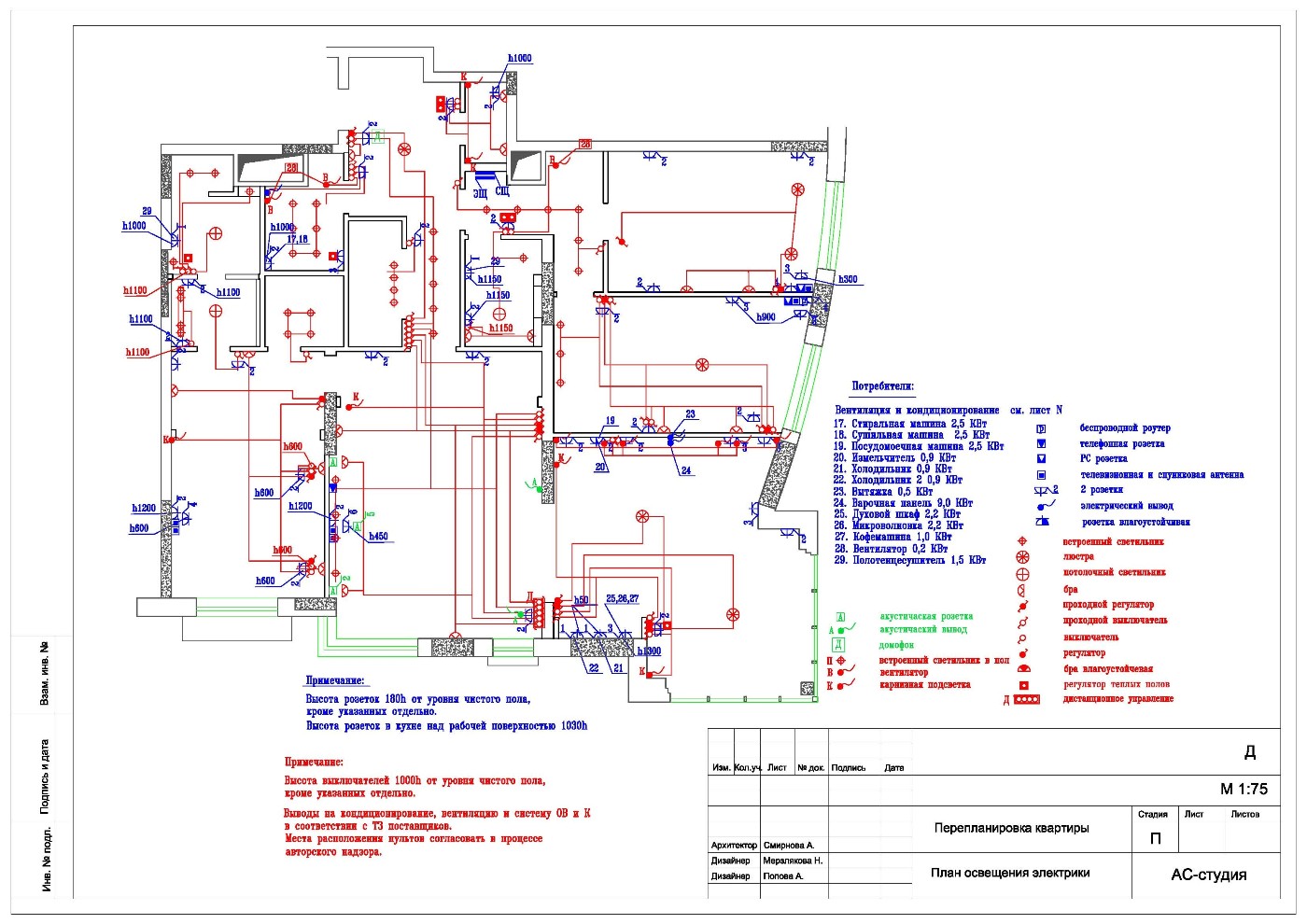

Электрика в дизайн проекте рисуется на общем плане помещения, и на нём указывается не только расположение, но и высота установки, тип и мощность электроприборов, розеток и выключателей. Бра, торшеры и другие электроприборы, к которым не проводится отдельный провод, отмечают на плане возле розеток.

Встроенную подсветку отмечают на чертеже дополнительно, с указанием места подключения. Возле каждой розетки и светильника указывается потребляемая мощность.

Расчёт кабелей и проводов

После выполнения плана расположения электрооборудования производят расчёт длины и сечения кабелей.

Для этого на схеме электрики рисуются распаячные коробки и указываются все участки кабелей с учётом длины опусков. Нужно учесть, что к разным нагрузкам провода прокладываются разные — к стиральной машине трёхжильный сечением 2,5 мм2, а к выключателю, который будет включать одну светодиодную лампочку – двухжильный сечением 0,5 мм2.

Это самый ответственный этап проектирования. Завышенное сечение кабелей приведёт к дополнительным расходам, а слишком тонкие провода могут перегореть или даже вызвать пожар.

При выполнении электропроекта обязательно нужно проверить сечение старого вводного кабеля на соответствие новым нагрузкам. При несоответствии его обязательно нужно менять, иначе кабель может перегореть.

Проект вводного щитка

Кроме проводки часто меняется или переделывается вводной щиток.

При ремонте с заменой проводки целесообразно выполнить электропроект для установки нового щитка для счётчика, заменить пробочные предохранители автоматическими выключателями и установить реле напряжения, защищающее аппаратуру в доме от перепадов напряжения, а также УЗО (устройство защитного отключения, защищающее людей от поражения электричеством).

Если есть возможность, то следует поменять старый двухжильный вводной кабель на трёхжильный, с заземляющей жилой.

Эти мероприятия не улучшат освещённость в доме, но повысят безопасность людей, живущих в нём.

В новом доме проект интерьера выполняется аналогично. Подробнее об этом рассказывается в статье «Об особенностях разработки электропроектов для новых квартир и домов».

Специалисты из компании «Мега.ру» выполнят проектирование электроснабжения и дизайн-проект. Компания работает в Москве и Московской области, а также в прилегающих областях. Специалисты компании могут помочь дистанционно. Связаться с ними можно по телефонам и форме обратной связи на странице «Контакты».



Страница не найдена | Мега.ру

Электролаборатория

Автоматические выключатели (АВ) – это компоненты электросети, которые выполняют функцию коммутации в цепи и

Вентиляция

Библиотека является одним из важных зданий любого города, ведь там собраны сотни и тысячи

Электролаборатория

Отделения почтовой связи относятся к административно-бытовым объектам, электроснабжение которых должно выполняться в строгом соответствии

Электроснабжение

Архивные помещения относятся к категории административных объектов, к которым предъявляются особо жесткие требования безопасности

Электролаборатория

При проведении приёмо-сдаточных работ просто необходимо убедиться, что поступающее в ведомство оборудование находится в

Электролаборатория

Приборы, не прошедшие испытания и поверку, не допускаются к эксплуатации. Это главное правило техники

Страница не найдена | Мега.ру

Электролаборатория

Автоматические выключатели (АВ) – это компоненты электросети, которые выполняют функцию коммутации в цепи и

Вентиляция

Библиотека является одним из важных зданий любого города, ведь там собраны сотни и тысячи

Электролаборатория

Отделения почтовой связи относятся к административно-бытовым объектам, электроснабжение которых должно выполняться в строгом соответствии

Электроснабжение

Архивные помещения относятся к категории административных объектов, к которым предъявляются особо жесткие требования безопасности

Электролаборатория

При проведении приёмо-сдаточных работ просто необходимо убедиться, что поступающее в ведомство оборудование находится в

Электролаборатория

Приборы, не прошедшие испытания и поверку, не допускаются к эксплуатации. Это главное правило техники

План электрики в дизайн проекте и его особенности • Energy-Systems

Этапы работ в дизайн проекте

Каждый человек, который приобретает жилье, сразу же приступает к ремонту. В таком случае понадобится дизайн проект квартиры. Не каждый знает, как составить правильный и эффективный проект, а он, между прочим, должен включать в себя не только разработку интерьера, макет развернутых стен, рассчитанное число необходимых материалов, но и план электрики.

Типовой проект электрики квартиры

Будь то электроснабжение офиса или дома, его, как и дизайн помещения, визуализируют в специальных программах, макетах и схемах. Дизайнер, как настоящий творец, должен создать не просто красивую обложку, но и структуру.

Дизайн-проект интерьера необходим не только для разработки дизайна, но и для самих ремонтно-строительных работ в целом. Не все дизайнеры способны разобраться в этом вопросе, поэтому часто можно услышать от них: сколько стоит проект по электрике? Вместе с тем дизайнеры способны разместить розетки, подобрать светильники, разрушив своими гениальными идеями все типовые проекты по электрике. Дизайн-проект позволяет оценить затраты и увидеть реалистичный 3D рисунок будущего интерьера на экране компьютера.

Проект электрики квартиры, цены на которые можно узнать у наших менеджеров, включает, помимо всего прочего, и консультации по подбору предметов интерьера, мебели и техники.

План электрики в дизайн проекте, этапы работ

1. Предусматривает план потолков и размещение светильников. Эту часть проекта принято называть сценарием освящения. Этот план предусматривает размещение выключателей, схемы подключения существующих устройств.

2. Указывается тип выключателя, количество клавиш, привязку его к стене или проему. Стрелками указывается выбранный осветительный прибор. Порой проект разводки электрики в квартире предусматривает дублирующие выключатели, которые располагаются с разных сторон помещения и позволяют осуществлять контроль над освящением с разных точек квартиры.

3. Когда разработка плана подключения светильников закончена, стоит привязать все приборы к ближайшим проемам либо стенам.

4. Следующим этапом является разработка плана расположения приборов и розеток. Так, типовой проект электрики квартиры предусматривает распределение приборов, розеток, оборудования.

Типовой проект электрики квартиры: пример

Назад

1из14

Вперед

Если в планах есть установка системы теплых полов, то необходимо этот нюанс указать с записью всех составляющих конструкции.

5. Для каждой розетки указывается ее разновидность – телевизионная, обычная, телефонная и т.д.

Дизайн может обладать сложными конструкторскими элементами – ниш из ДСП, потолков, светильников – все это описывает в отдельности. Каждый проект электрики в новостройке должен предусматривать четкий показатель размеров, вплоть до стен.

Для заказа дизайн-проекта плана электрики ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Дизайн проект интерьера в Киеве

По всем правилам…

Грамотно продуманная электрика в квартире будет залогом комфортного в ней нахождения. Розетки находятся в нужном месте, даже если вы задумали переставить мебель, провода спрятаны от глаз, нет “батареи” выключателей на стенах, когда не нужно нажимать подряд клавиши в поисках нужной группы света. Автоматизация и датчики движения или протечки, колонки для домашнего кинотеатра или системы мультирум, стабильный интернет и прочие прелести хорошо спланированного проекта.

Времена, когда по центру висела одна люстра прошли. Сейчас создается атмосфера и настроение с помощью света. Различные сценарии могут сделать ужин с приглушенным светом более романтичным, при просмотре телевизора сделать так, чтобы лишне не напрягались глаза, а приход гостей торжественно “осветить”.

План монтажа розеток

Указывается количество и точное расположение электрических розеток, слаботочные сетей (интернет, ТВ, телефония и др.) и электровыводов.

 План расположения осветительных приборов с привязкой

это план, где указано вся необходимая информация по светильникам, их тип (например, встроенный, припотолочный,  бра), мощность, размер, производитель. Также точная привязка, относительно потолка или стен.

План сценариев освещенности

– это полезный план для того, чтобы правильно распределить группы света. Например, Вы хотите посмотреть телевизор и Вам нужно создать необходимую для этого атмосферу, подсветить стену, где висит тв, оставить легкий свет в дальнем темном углу комнаты, можно использовать закарнизную подсветку и наслаждаться просмотром фильма. Если пойти еще дальше и, например, установить систему Умный Дом, можно, нажимая одну кнопку,  не только притушить диммируемый светильник, а и закрыть шторы и включить биокамин.



План управления освещением

показывает привязку определенного выключателя к светильнику или группе света. Указывается количество выключателей или переключателей (проходных выключателей), диммеров и другое, а также точное расположение их на стене или других плоскостях.

Чертежи деталей и разрезов потолков

есть узлы на потолке, сложные участки, соединения, которые нужно подробней отобразить в чертеже, особенно, когда потолки многоуровневые.

 План потолков

показывается все, что связано с потолком, все светильники, опуски, балки и прочее. Учитываются технические опуски, связанные с вентиляцией и канальным кондиционированием, со встроенными светильниками и прочее.

Рекомендации по комплектации мебелью и осветительными приборами

Подбираем мебель и светильники, основываясь на предпочтениях, выбранном стиле и типе помещения и оформляем все на бумаге для дальнейшего удобства во время покупок.

Электрика в дизайн-проекте или розетки и выключатели как функциональный элемент декора

Эффект от дорогого дизайнерского ремонта смажется, если по всей квартире будут развешаны провода и тянуться удлинители. Это грустная реальность всех клиентов, которые забывают включать в объем работ разработку плана электрики.

Сколько должно быть розеток и где будут размещаться выключатели – решается еще на этапе подготовки дизайн-проекта. Согласно этому документу еще до начала отделочных работ выполняется разводка электропроводки. А затем устанавливаются лицевые накладки для розеток и выключателей, подходящие к интерьеру.

Розетки, виды:

Если не касаться оформления и внешнего вида, то розетки можно разделить на три основных типа:

• Открытые и закрытые розетки;
• С защитой от влагис защитой от детей или без защиты;
• С заземлением и без.

На каждом объекте может потребоваться установка сразу нескольких типов розеток. Составление плана разводки поможет точно определить количество розеток и их типы, чтобы не переплачивать за лишние или более дорогие модели, а также обеспечить подключение всех электроприборов без тройников и удлинителей.

В кухне:

Именно на кухне требуется установка самого большого количества розеток. Здесь понадобятся все существующие типы – и с заземлением для электроплиты и посудомойки, и влагозащитные — для рабочей зоны, и даже с защитой от детей, если они есть в семье.

На современной кухне может потребоваться подключение до 30-40 розеток, чтобы обеспечить электропитанием все бытовые приборы, постоянно работающие или использующиеся время от времени.

В ванной:

Здесь почти всегда устанавливаются розетки и выключатели с влагозащитой. В видимой зоне ставят закрывающиеся розетки. Для стиральной машины и бойлера, если он есть, душевой с гидромассажем или ванны с функцией джакузи, ставят розетки с заземлением. Для осветительных приборов, фена и других электроприборов подойдут простые розетки.

В комнатах:

Здесь понадобятся обычные открытые розетки, при необходимости с детской защитой. Дизайнер просчитывает все электроприборы, осветительные приборы и планирует количество розеток под них. Дополнительно предусматриваются розетки для зарядки гаджетов. Хотя можно поставить современные розетки со встроенными разъемами для usb.

Самое «розеткозатратное» место в комнате – это подключение ТВ и компьютера на рабочем месте. Там может потребоваться установка до 10-15 входов. В спальне удобно размещать розетки в изголовье, чтобы ночью можно было просто подзаряжать гаджеты, пользоваться ноутбуком или планшетом прямо в кровати.

Читайте также: Освещение в спальне и прикроватная электрика.

Выключатели и диммеры:

Классические клавишные выключатели, выключатели-тумблерами и выключатели с возможностью регулировки интенсивности освещения – диммеры, также закладываются на этапе разработки дизайн-проекта. Определяется их количество, типы, высота размещения.

Удобное современное решение – использование парных выключателей, которые позволяют включать свет при входе в комнату, а выключать, непосредственно у кровати или рядом с диваном, если речь идет о гостиной. В домах со светодиодным освещением активно используются диммеры – это выключатели с возможностью плавной регулировки интенсивности освещения. Также существуют сенсорные выключатели, позволяющие изменять программы освещения.

Вам также может быть интересна статья: Светодиодная подсветка в интерьере.



Дизайн розеток, выключателей, диммеров:



Сегодня представлен чрезвычайно огромный ассортимент розеток и выключателей, подходящих под любой дизайн интерьера. Существуют рамки из натуральных материалов – дерева, стекла, камня. Разнообразен выбор цветовых вариантов декоративных накладок — золотистые, серебристые, перламутровые, светящиеся в темноте, со сменными панелями, с неоновыми расцветками. Есть как недорогие, так и элитные варианты. В ассортименте ведущих производителей представлены целые коллекции рамок для электрики. Не запутаться во всем разнообразии и выбрать наиболее подходящие варианты для вашего интерьера – поможет дизайнер.

Смотрите также: Люстры и светильники: размер, яркость, дизайн.



Внутренняя и наружная проводка:

Делая капитальный ремонт и воплощая в жизнь дизайнерский проект, проводку стараются спрятать внутрь стен, под элементы декоративной отделки. Для этого заранее размечают места, где будут установлены розетки, выключатели, подключены осветительные приборы. От электрощитка к установленным маячкам прокладывают штробы, в которые убирают провода. После финишной отделки и подключения ламп, люстр, светильников, установки розеток и выключателей, на видном месте не остается висящих проводов, кабель-каналов и других невзрачных инженерных коммуникационных сетей.

Но существует и другой подход. Наружная декоративная электрика – интересное решение для современных интерьеров. При таком подходе все провода специально прокладываются на всеобщем обозрении, прямо по стенам и потолку. При этом подбираются массивные кабели, в том числе с цветной оплеткой. И прокладываются они художественным способом, образуя интересные фигуры и контуры. Используются нарочито грубые или вычурные элементы крепления. Такой стиль отлично подходит для помещений, оформленных в стиле минимализм, лофт, хорошо смотрится в скандинавских интерьерах.

Читайте также: Дизайн зоны ТВ.

Заказывая дизайн-проект у профессионалов, вы можете быть уверены, что в вашем интерьере будет продумана и предусмотрена каждая деталь! Звоните или оставляйте свои заявки на сайте!

На фотографиях: реализованный проект от студии Интерьерком.


План электрики — что это? Как проектируется?

План электрики – один из важнейших разделов проекта реконструкции или дизайна интерьера квартиры. Он содержит информацию о розетках, выключателях, электрических и осветительных приборах. Приступать к выполнению этого раздела проекта следует только после согласования с заказчиком плана расстановки мебели и предметов интерьера – необходимо иметь представление, в каком месте будет находиться шкаф, телевизор, в какую сторону будет открываться дверь, чтобы расположить розетки и выключатели с правильной стороны.

Чертежи с расстановкой электрических точек выполняет дизайнер (архитектор). Сначала специалист определяется с местом размещения электрощита и проектирует план расстановки светильников, в некоторых источниках вы можете увидеть другое название этого документа – «сценарий освещения». На чертеже графически изображается расположение светильника с привязками размеров к габаритам помещения, тип прибора освещения, его выключатель (одноклавишный, двухклавишный, обычного или проходного типа). Следующим этапом будет проектирование плана коммутации светильников с указанием групп люстр, точечной подсветки или бра, которые должны включаться одновременно, также указывается выключатель, коммутирующий группу освещения.

Развёртки стен

Кроме плана электрики мы рекомендуем вычертить развёртки помещений по всем стенам. На них наносятся предметы интерьера комнаты (мебель, двери, техника) с учётом реальных размеров (ширины и высоты) и указывается размещение электрических точек (выключатели, розетки, светильники) с привязкой по высоте к полу помещения.

Если имеется представление о типе приборов-потребителей электричества (тёплый пол, стиральная машина, кондиционер, люстры и прочие), то возле розеток и точек освещения (выводов электрокабеля) указываются их потребляемая мощность и напряжение питания.

Расчёт сечения кабелей

Имея на руках согласованный проект, электрик или подрядная организация могут приступать к расчётам: определить сечение кабелей, количество подрозетников, автоматов и электрофурнитуры (розеток и выключателей).

Стоимость работ электрика:

Электромонтаж

Если в составе проекта имеются электрические тёплые полы, то дизайнер выполняет дополнительный чертёж с одноимённым названием.

Консультации — Специалист по спецификациям | Как оптимизировать электрические системы, от проектирования до ввода в эксплуатацию

Даниэль Мендес и Рик Х. Рейберн, ЧП, NV5, Лас-Вегас 1 апреля 2019 г.

Рисунок 2: На этапе разработки проекта (DD) показана воображаемая комната для гостей и более подробная однолинейная схема. Предоставлено: NV5

Цели обучения

• Поймите ожидание информации от чертежей на каждом этапе проектирования электрической части.
• Узнайте о процедурах получения этой информации о конструкции.
• Знайте, как реализовать полученную информацию для завершения строительного проекта.

Основная цель электрического проектирования любого здания — предоставить безопасную, энергоэффективную систему, которая отвечает потребностям клиента и соответствует нормам. Безопасность жизнедеятельности и сохранение имущества — два наиболее важных фактора при проектировании электрической системы.

NFPA 70: Национальный электротехнический кодекс (NEC), Международный строительный кодекс (IBC), Международный кодекс энергосбережения (IECC), Международный механический кодекс (IMC), Международный кодекс сантехники (IPC), Международный кодекс пожарной безопасности (IFC). ), Международный кодекс по плавательным бассейнам и спа (ISPSC), Международная консультационная служба строительной индустрии (BICSI) и другие различные кодексы содержат правила и положения, отвечающие минимальным требованиям по защите жизни и имущества.Электротехнический проектировщик должен соответствовать этим требованиям, чтобы его конструкция была успешной и соответствующей нормам.

Требования к электросистеме крупных объектов

Ниже перечислены системы и оборудование, которые обычно предоставляются для удовлетворения функциональных требований на крупных объектах:

• Электрооборудование здания.
• Надежные системы распределения электроэнергии (статья 700 NEC: аварийный, статья 701 NEC: требуемый по закону режим ожидания, статья 702 NEC: дополнительный режим ожидания).
• Освещение: внутреннее и внешнее (общее, декоративное, служебное).
• Системы связи: телефон, данные, ТВ.
• Системы пожарной сигнализации.
• Противодымные системы.
• Транспорт: лифты, эскалаторы, движущиеся переходы.
• Кондиционирование и управление помещениями: HVAC, системы автоматизации зданий (BAS).
• Сантехника: системы горячего и холодного водоснабжения.
• Безопасность: электронные системы доступа, охранное телевидение.
• Холодильное оборудование для кухонь.
• Оборудование для обработки пищевых продуктов, столовые и предприятия по приготовлению пищи.
• Молниезащита.
• Специализированные аудио / видео системы для развлечений.

Следующее обычно предоставляется архитектором, ищущим плату за предоставление электротехники для разрешения и строительства. В нашем примере будут следующие параметры:

• Высотный 40-этажный отель на 3000 номеров.
Номера
• будут состоять из трех типов: апартаменты с одним отсеком площадью 450 кв. Футов, апартаменты с двумя отсеками площадью 900 кв. Футов и апартаменты с тремя отсеками площадью 1350 кв. Футов.
• Три внутренние лестничные клетки.
• Лифтовой блок из восьми лифтов, четыре из которых поднимаются на первые 30 этажей, а четыре — на верхние 10 этажей.
• Малоэтажное здание с казино площадью 100 000 кв. Футов с 2 500 игровыми автоматами и 30 настольными играми, такими как блэкджек, кости и т. Д.
• Конференц-зал площадью около 75 000 кв. Футов.
• Предварительная зона площадью около 20 000 кв. Футов.
• Основная кухня площадью около 7500 кв. Футов.
• Буфет площадью около 15 000 кв.м.
• Ресторанный дворик для шести продавцов еды, каждый площадью около 4000 кв. Футов.
• Открытый гараж примерно 6 этажей и 1500 мест.
• Два ресторана площадью 20 000 кв. Футов с кухнями в 6 000 кв. Футов в каждом.
• Небольшой выставочный зал площадью около 35 000 кв. Футов и 800 мест для вечернего музыкального шоу.
• Спортивный бар в центре на 40 мест, площадью около 2500 кв. Футов.
• Спортивная книга площадью 2500 кв. Футов
• Внутренние офисы, ремонтные мастерские, электрические / механические помещения, центральный завод, коридоры, ванные комнаты сотрудников и т. Д. Площадью около 400 000 кв. Футов. Это места, которые обычно не видны публике.
• Порт-кофер площадью 3000 кв. М.
• Торговый зал площадью около 60 000 кв. Футов, включая вестибюль. Здесь около 15 магазинов.

Схема этапа проектирования электрических систем

Этап схематического проектирования (SD) устанавливает общую концепцию электрического проектирования, и ожидания от нее могут широко варьироваться от проекта к проекту в зависимости от таких факторов, как смета строительства, сроки, этапы строительства, размер проекта и т. Д. На первом этапе инженеру необходимо предоставить предварительные архитектурные чертежи, чтобы начать процесс проектирования и понять сложность проекта. Список вопросов должен быть сформирован на основе предварительной информации для дальнейшего определения объема.

Список вопросов следует уточнить во время начальной встречи с владельцем, архитектором, инженером-строителем, механиками, электриками, сантехниками, инженерами противопожарной защиты (MEP / FP) и другими профессионалами-проектировщиками. Кроме того, во время этой встречи команда должна рассмотреть предварительные планы этажей, стандарты / требования к проектированию собственника, график проекта и ожидания для каждого из результатов, фаз и пакетов, на которые будет разделен проект.

Типичный крупный объект может включать в себя пакет башни, пакет подиума и пакет гаража.Эти отдельные пакеты позволяют начать связанное строительство до того, как будут завершены последующие пакеты. После участия в стартовом совещании инженер-электрик должен лучше понимать объем проекта и стандарты проектирования владельца. Это должно позволить инженеру разработать предварительный объем работ и разработать основу проектирования (BOD) для проекта.

Рисунок 1: Предварительная блочная однолинейная диаграмма демонстрирует образец проекта. Предоставлено: NV5

Первым шагом команды электриков является создание электрических чертежей для пакета SD на основе полученных предварительных архитектурных чертежей.Электрические чертежи должны включать общий план площадки и общие планы этажей башни, подиума и парковочного гаража, которые будут использоваться для координации всех основных электрических помещений и распределения оборудования.

Затем команда потратит некоторое время на изучение стандартов проектирования владельца, чтобы понять требования к электропитанию для различных областей здания, а затем изучит применимые нормы, включая NEC, энергетические и местные нормы, чтобы определить потребности систем на основе зон застройки. типы размещения.

Планирование проектирования электрической системы для объектов такого размера должно начинаться с определения и изучения размера и характера всей обслуживаемой нагрузки. Это означает оценку нагрузки в ваттах на квадратный фут и оценку количества других нагрузок и их концентраций по всему зданию. Понимание основных нагрузок / требований к мощности оборудования и их расположения в здании имеет важное значение для выбора рекомендуемых систем распределения.

После того, как на список вопросов координации SD был дан ответ и большинство типов занятости здания было определено на планах, задача инженера-электрика состоит в том, чтобы подготовить приблизительную оценку электрических нагрузок на основе статьи 220 NEC. подключенные нагрузки с факторами спроса, факторами разнообразия и историческими данными. Наш опыт работы с крупными отелями показывает, что трансформаторы, рассчитанные на NEC, составляют 25%, а трансформаторы на подиуме — 35%. Оборудование служебного входа обычно оценивается с нагрузкой от 35% до 45%.Также следует оценить предварительную нагрузку генератора.

После завершения предварительных нагрузок и оценки допустимой нагрузки на коммунальные услуги и распределительное устройство следует разработать предварительную электрическую систему. Однолинейная схема должна включать главное распределительное устройство, понижающие трансформаторы от системы среднего напряжения до распределения 480/277 В, генераторы, автоматические переключатели (АВР), источник бесперебойного питания (ИБП), дополнительные резервные системы, 480 В / 277 Распределительные щиты V, трансформаторы от 480/277 В до 208/120 В, щиты, питатели, предварительные подключения к чиллерам, вентиляционным установкам, пожарным насосам, тепловым насосам с водяным охлаждением, градирням, лифтам и т.

Электрическая система должна включать топологию, такую ​​как ветви мощности (механические, безопасные для жизни, общего назначения, освещение и т. Д.), А также тщательное планирование будущего увеличения использования электроэнергии. Размеры проводников для фидеров в настоящее время обычно не подбираются, потому что это очень предварительная процедура. Отправьте предварительный план участка с предпочтительной точкой (точками) обслуживания, предварительной однолинейной схемой и расчетными нагрузками координатору сухого энергоснабжения или непосредственно обслуживающему предприятию для предварительных работ по обслуживанию объекта. В это время рекомендуется запросить доступные значения тока короткого замыкания у обслуживающей сети.

Инженер-электрик должен предоставить архитектору предварительные схемы расположения электрических комнат для согласования подходящего расположения основного электрического оборудования по всему зданию. Инженер-электрик отвечает за согласование требований к пространству для надлежащей электрической установки в соответствии с требованиями статьи 110.26 NEC. Кроме того, требуемые помещения для размещения электрического оборудования также должны быть в состоянии разместить дополнительное оборудование в будущем.Вес и размеры оборудования оцениваются на этом этапе, чтобы помочь архитектору, инженеру-строителю и инженеру-механику с выходом, структурной координацией и потребностями в охлаждении.

Этап разработки проекта электрической системы

На этапе разработки проекта (DD) основное внимание уделяется и уточняется электрическое проектирование. Архитектор должен предоставить доработанный архитектурный набор чертежей для различных частей объекта. К настоящему времени архитектурные чертежи должны включать в себя увеличенные планы, предварительно отраженные планы потолков для подсобных помещений, кухонь, офисов, туалетов, комнат для отдыха сотрудников и т. Д.Архитектор должен разослать набор DD всем профессионалам в области дизайна, чтобы они продолжили разработку проекта.

Именно в этот ранний период проектировщик электрооборудования должен сделать акцент на необходимости прокладки ряда каналов, усиления конструкций для тяжелого оборудования, номинальных характеристик стен электрических комнат (при необходимости), зазоров вокруг электрического оборудования, выходных дверей для электрических комнат, трансформаторов, автобусных магистралей. , кабельные лотки, щиты и распределительные щиты, а также другие предметы, которые могут потребоваться.Когда проект переходит к строительной документации (компакт-диск), получить такие вещи намного сложнее.

Электротехническая группа должна предоставить архитектору и другим консультантам вопросы по координации DD, исходя из ожиданий владельца в отношении электрического проектирования на этом этапе и прогресса других специалистов-проектировщиков в области электрической координации, таких как консультант по кухне.

Целью группы электриков на этом этапе проекта является координация и размещение большей части внутреннего оборудования, освещения, розеток, а также механических, сантехнических и энергетических требований от оборудования, указанного другими консультантами.На этом этапе предусматривается небольшое количество ответвленных цепей, если они вообще есть.

В зависимости от порядка получения информации от других консультантов команда должна спланировать, на каких областях следует сосредоточиться в первую очередь. Обычно прилагаются следующие электрические чертежи:

• Электрический защитный лист.
• График (а) осветительной арматуры.
• План (ы) участка.
• Общий план (и).
• Схема (и) питания.
• План (ы) освещения.
• Увеличенный план (-ы) электрического помещения.
• Расширенный план (ы) общественного питания.
• Увеличенный (-ые) план (-ы) специального освещения.
• Увеличенный план (-ы) гостевой комнаты.
• Однолинейные схемы.
• Таблицы панелей и диммеров.

Электрооборудование Обложка — Этот чертеж обычно включает в себя указатель листа электрических чертежей, сокращения и условные обозначения электрических символов.

Освещение Спецификация светильников — Включите предварительные спецификации фасадного освещения от консультанта по освещению, если таковые имеются.График работы светильников на заднем дворе будет составлен, потому что эти зоны обычно находятся в ведении инженера-электрика.

Участок план — План электрооборудования должен включать только схему освещения, основанную на проекте консультанта по освещению, дополненный внутренним освещением участков, недоступных для общественности. Например, освещение столбов парковки, пешеходных дорожек и ландшафтного освещения обычно предоставляет консультант по освещению.Также должны быть указаны установленные на зданиях указатели, указатели на объекте и требования к электропитанию любых водных объектов участка.

Консультант по сухому коммунальному обслуживанию должен помогать инженеру-строителю, местному энергокомпании и представителю владельца с требованиями к коммунальному предприятию на площадке. Расположение коммутационного распределительного устройства и / или трансформатора, снабженного коммунальным оборудованием, должно быть указано на плане электрооборудования. На этом этапе важно понимать предлагаемые маршруты, дизайн, строительство и т. Д. На месте для электроснабжения.

Рисунок 2: На этапе разработки проекта (DD) показана воображаемая комната для гостей и более подробная однолинейная схема. Предоставлено: NV5

Общие планы — Общие планы должны включать расположение электрораспределительного оборудования на каждом уровне здания, включая главное распределительное устройство, генераторы, распределительные щиты, оборудование ИБП, щитовые панели, АВР и т.д. должен быть 6 дюймов толщиной для утопленных панелей заподлицо.

Power планы — Предоставьте схемы розеток для внутренних помещений. Подумайте о том, чтобы обеспечить розетки для удобных розеток вдоль коридоров башни для гостевых комнат, возможно, на расстоянии 50 футов от центра, определите расчетное количество 20-амперных ответвлений, необходимых в типичной комнате для гостей, обычно три для стандартной комнаты для гостей. В передней части дома разместите розетки для удобства в соответствии с требованиями кода и дополнительные, указанные дизайнером интерьера, архитектором и владельцем.Просмотрите все архитектурные чертежи, дизайн интерьера, фасады, типовые помещения и другие чертежи консультантов на предмет необходимых местоположений розеток и запишите их в этот набор чертежей.

Согласуйте с консультантами по проектированию требования к электропитанию для спа-салона, бассейна, вывесок с внутренней подсветкой, безопасности / наблюдения, телефона / данных и аудио / видео оборудования с целью разработки и проектирования вспомогательной электрической инфраструктуры.

Включить схемы расположения механического и сантехнического оборудования в соответствии с требованиями консультантов по проектированию. Обеспечьте на крыше водонепроницаемые и погодостойкие сосуды в пределах 25 футов от механического оборудования. Согласуйте требования к машинному помещению лифта, приямку, шахте и, возможно, к освещению, выключателям и розеткам в верхней части лифта.

Сообщите архитектору и владельцу, какие нагрузки оборудования должны быть на аварийном (NEC 700) или требующемся по закону резервном питании (NEC 701) в соответствии с кодом. Уточните у архитектора и владельца, какие нагрузки оборудования предпочтительнее подключать к дополнительному резервному источнику (NEC 702) или к источнику бесперебойного питания, чтобы должным образом удовлетворить потребности владельца.Предоставьте предварительный проект аварийных / требуемых по закону / дополнительных резервных систем энергоснабжения и включите определение размеров и выбор генератора, систему передачи, предварительную приоритизацию нагрузки, критерии сброса нагрузки и отдельные аварийные / требуемые по закону и дополнительные резервные системы распределения.

Топливо для генератора, его хранение и количество также должны быть пересмотрены в это время. Любые и все розетки, указанные на архитектурных чертежах, должны быть отмечены на электрических схемах. Требуется тщательный анализ всех архитектурных планов этажей, фасадов и типовых помещений.

Освещение планы — Предварительные расчеты нагрузки на освещение по площади для задней и передней части дома должны выполняться на основе применимых энергетических кодексов. Инженер-электрик должен уведомить архитектора и консультанта по освещению о допусках на освещение, чтобы они могли спроектировать свои схемы освещения, чтобы удовлетворить потребности в энергии для каждой области и понять требования к управлению применимыми правилами. В электрических чертежах требуется высокий уровень согласованности для архитектурных, внутренних, механических и световых схем.

Должны быть включены предварительные схемы освещения задней и передней части дома для нормального и аварийного освещения. Таблицы освещения задней части дома должны быть предоставлены архитектору для рассмотрения и утверждения. Группа проектирования электрооборудования должна предоставить грубые фотометрические расчеты, чтобы указать предварительное соответствие требованиям к световым свечам аварийного освещения на пути выхода (в среднем 1 fc). Аварийное освещение следует учитывать в таких помещениях, как электрические комнаты, лестницы, комнаты информационных технологий и т. Д.Указатели выхода должны быть размещены на чертежах и согласованы с планами выхода других специалистов-проектировщиков. На чертежах также должно быть указано внешнее аварийное освещение над сливными дверцами. Наконец, в планы должны быть добавлены средства управления освещением для подсобных помещений в соответствии с применимыми нормами (NEC и энергия).

Увеличенный Планы электрических помещений — Создайте увеличенные планы в масштабе от 0,25 до 1 дюйма для всех электрических помещений. Показать требования к свободному пространству для оборудования и выходным дверям из комнаты для электрооборудования согласно статье 110 NEC.26.

Увеличенный планы общественного питания — Создавайте увеличенные планы в масштабе от 0,25 до 1 дюйма для зон общественного питания, которые иногда обрабатываются отдельным консультантом. Электрические системы для пищевых продуктов и напитков основаны на объемных грузах и местонахождении оборудования консультанта по общественному питанию. Разместите розетки розетки прерывателя цепи замыкания на землю (GFCI) в соответствии с NEC 210.8 (B) (2) в пределах кухни для подключения к источнику питания.

Увеличенный гостевой номер u nit p lans — Разработайте дизайн для типичного увеличенного (обычно 0.В масштабе от 25 до 1 дюйма) гостевые комнаты на основе информации, предоставленной архитектором / дизайнером интерьера. Компоновка розеток должна соответствовать требованиям NEC 210.8 (A), 210.12 (C) и 210.60.

Одиночная — линия d iagrams — На данный момент однолинейная схема расширяется по мере добавления электрических распределительных систем, поскольку различные области в здании развиваются. Фидеры или пустые трубопроводы должны быть включены во все жилые помещения.Обновите однолинейные схемы, включив в них характеристики оборудования для главного распределительного устройства, генераторов, АВР, распределительных щитов, трансформаторов, центров управления двигателями, панелей управления и т. Д.

Затем следует подготовить однолинейные схемы в соответствии с требованиями обслуживающего предприятия. Отправьте обновленные отдельные строки, расчет предполагаемой нагрузки и план площадки, включая рекомендуемое расположение службы, обслуживающей компании для проверки. Определите предметы, обставленные собственником и коммунальными услугами. Если значения тока короткого замыкания были получены от обслуживающего предприятия, расчеты короткого замыкания могут начаться на этом этапе проектирования.

Таблицы панелей и диммеров — Создайте предварительные графики панелей и диммеров.

Книга спецификации — Обычно для проектов такого типа предоставляются спецификации MasterFormat Division 26. Разделы должны быть включены в соответствии с требованиями проекта.

Вместе с пакетом DD, представленным архитектору, группа электриков должна отправить обновленный список согласований с запросом информации, необходимой от владельца, архитектора и других консультантов для перехода к следующему этапу проектирования.Пришло время обсудить электрические чертежи с владельцем и персоналом владельца, чтобы согласовать конкретные потребности. Обсуждение с ключевым персоналом позволяет избежать изменений на этапе строительной документации (CD), и владелец является неотъемлемой частью процесса проектирования.

Электро-проектно-строительная документация на ввод в эксплуатацию

Фаза CD заполняет детали электрической конструкции. Архитектор должен предоставить окончательные архитектурные чертежи для всех различных областей проекта вместе с любыми комментариями из представленного электрического пакета DD для этапа ввода в эксплуатацию.Архитектурные чертежи должны включать все планы этажей, увеличенные планы, отраженные планы потолков, детали, фасады и т. Д. Для всех частей здания. Архитектор должен разослать свою строительную документацию всем профессионалам-проектировщикам, участвующим в проекте, для завершения их проектирования.

На этом этапе проекта должен быть завершен дизайн для предприятий общественного питания, интерьеров, низковольтного оборудования, освещения, вертикального транспорта, пожарных спринклерных систем, ландшафтных, механических, сантехнических, бассейновых, структурных или других элементов.Бригада электриков обычно находится в конце очереди, ожидая информации от всех других консультантов для завершения электрического проектирования. По этой причине важно запросить окончательную информацию в разумные сроки до того, как планируется выпустить набор разрешительных документов.

Чтобы убедиться, что все было предоставлено в соответствии с запросом, именно на этом этапе проектировщик должен проверить требуемые электрические пространства и зазоры для электрических комнат, панелей управления, центров управления двигателями и распределительных щитов.

Проверка плана местными строительными властями является важной частью процесса выдачи разрешений. Наконец, после удовлетворения рецензентов плана, комплект компакт-дисков готов к выпуску для сборки.

Электрический защитный лист — Группа проектирования электрооборудования должна убедиться, что электрические символы, используемые в наборе электрических чертежей, включены в легенду электрических символов. Указатель листа должен включать все электрические чертежи.

Спецификация осветительной арматуры — Спецификации осветительной арматуры в задней и передней части дома, на участке, на фасаде и в комнатах для гостей должны включать мощность, напряжение и тип драйвера.

Energy — формы соответствия — Включите расчеты формы соответствия энергии, чтобы продемонстрировать соответствие применимым энергетическим нормам.

План участка — Освещение участка должно быть подключено, и должны быть определены средства управления освещением. Должны быть завершены работы по установке вывесок, вывесок на площадках, а также к электрическим соединениям и элементам управления любых водных объектов.

Согласуйте расположение генератора (ов), распределительного устройства электросети и / или трансформаторов, снабженных электросетью, и укажите их на плане площадки.Должны быть показаны станции зарядки электромобилей, если этого требуют коды или потребности владельца.

Общие планы — Убедитесь, что электрораспределительное оборудование, используемое на каждом уровне здания, включено и четко обозначено.

Схемы электропитания — Включите схемы для всех устройств и оборудования, указанных на других профессиональных чертежах. Четко определите систему питания, к которой он подключен (например, аварийный, требуемый по закону резервный, дополнительный резервный, ИБП и т. Д.).

Планы освещения— Завершите монтаж, элементы управления и указатели выхода на заднюю и переднюю часть дома.

Увеличенные планы электрических комнат — Завершите работу над увеличенными планами всех электрических комнат в масштабе от 0,25 до 1 дюйма.

Расширенные планы общественного питания— Заполните увеличенные планы зон общественного питания, указав все схемы. Нагрузки на кухню следует применять согласно NEC 220.56 и таблице 220.56.

Планы увеличенных комнат для гостей — Завершите проектирование схем и освещения / управления для типичных увеличенных комнат для гостей на основе информации, предоставленной архитектором / дизайнером интерьеров и другими консультантами. Примите во внимание требования, разрешенные таблицей 220 NEC.

Однолинейная схема s — Завершите разработку однолинейных схем на основе окончательных модификаций конструкции и обновленного анализа нагрузки. Включите графики подачи, примечания, расчеты нагрузки (на основе проектной подключенной нагрузки), график оборудования с указанием технических характеристик оборудования и т. Д.Обеспечьте выборочную координацию в соответствии со статьями 700.32 и 701.27 NEC. Обеспечьте анализ тока короткого замыкания и анализ падения напряжения.

Таблицы панелей и диммеров — Доработайте графики панелей и диммеров, включив в них номинальную отключающую способность по току, максимальную токовую защиту только главного наконечника / главную клемму, номинальные параметры выключателя ответвления, вольт-амперы (ВА) и описание нагрузки.

Книга s характеристики — Обновить спецификации книги MasterFormat Division 26 на основе окончательных модификаций дизайна. Ознакомьтесь с другими разделами спецификаций, такими как пожарная сигнализация, низковольтная, механическая и водопроводная, чтобы убедиться, что координация достигнута, а направление четкое и лаконичное в соответствии с правилами.

Тендерное и строительное управление

После того, как законченный комплект строительной документации выпущен и одобрен владельцем, он готов к торгам. Владелец должен представить чертежи заинтересованным подрядчикам, которые затем предложат цену на строительство объекта.

Выполнять наблюдения на площадке на этапе строительства для проверки состояния установок системы.Изучите материалы и рабочие чертежи подрядчика. Отвечайте на запросы информации и вопросы координации на местах.

Рис. 3: Фазовая однолинейная схема конструкторского документа (CD) выделяет часть предыдущей однолинейной схемы и уровня CD в гостевой комнате. Предоставлено: NV5

Ввод в эксплуатацию электрических систем

Электрический ввод в эксплуатацию (Cx) является важным этапом для строительной и проектной групп, а также для понимания владельцем, в том числе, какое оборудование будет проверяться и как оно будет проверяться. Это можно разбить на несколько этапов:

1. Визуальный осмотр всего электрического оборудования, включая компоненты внутри электрооборудования, такие как шины и кабели, чтобы убедиться, что предоставленное оборудование соответствует чертежам и спецификациям, подготовленным инженером для ввода в эксплуатацию. Это включает в себя обеспечение заполнения надлежащего списка и маркировки, а также соответствие предоставленного оборудования его списку. Также подтверждение того, что поставляемое и устанавливаемое оборудование соответствует спецификациям и требованиям производителя.
2. Функциональные испытания, такие как измерения сопротивления заземления, настройки реле на защитных устройствах, тестирование защиты от замыканий на землю и тестирование прерывателя цепи GFCI / дугового замыкания, представляют собой наблюдение подрядчика, эксплуатирующего рассматриваемое оборудование, для подтверждения его работы. как предусмотрено проектной документацией и в соответствии с нормами. Кроме того, тестирование группы нагрузок генераторов для проверки полной функциональности, параллельное тестирование оборудования для различных согласованных сценариев и запуск пожарного насоса, а также сопряжение системы пожаротушения и контроля дыма с электрическими системами для ввода в эксплуатацию.
3. Профилактическое техническое обслуживание: измерения базовой точки для инфракрасного сканирования всех оконечных устройств оборудования, а также измерения допустимой токовой нагрузки и напряжения для всего оборудования. В зависимости от области применения Cx, организаций Cx, представленных комиссионным агентом (CxA), и, возможно, сертификата LEED Совета по экологическому строительству США, для документации, причитающейся владельцу, изложены определенные требования. Кроме того, обзор материалов по эксплуатации и техническому обслуживанию, процесс решения проблем, указанных CxA, и т. Д.

Как легко создать электрический план дома

Как быстро создать электрические схемы дома, кажется, сложно для большинства людей, даже для опытных дизайнеров. Edraw Floor Plan Maker предлагает простое в использовании решение по электрическому планированию дома.

Что такое план электрооборудования дома?

Схема электропроводки дома, также называемая схемой электропроводки дома, представляет собой визуальное представление всей системы электропроводки или схемы дома (или комнаты).

Цель состоит в том, чтобы распределить энергию, которая может использоваться для питания различного оборудования и приборов в доме, путем правильной установки и работы различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, переключатели, прерыватели и многое другое.

Важность электрического плана дома

Электрический план дома является одним из наиболее важных строительных чертежей при строительстве нового дома. На нем показано, как соединяются электрические элементы и провода, где расположены лампы, выключатели, розетки и приборы. Электрический план светлого дома позволяет инженерам-электрикам правильно и быстро установить электронику.

Шаги по созданию электрического плана дома

Создание электрического плана дома с помощью профессионального разработчика плана этажа упрощает сложный процесс всего за несколько шагов.

Шаг 1. Запустите конструктор плана этажа и откройте страницу документа

Шаг 2. Установите масштаб чертежа в меню плана этажа

Шаг 3. Перетащите обозначения плана этажа из левых библиотек на страницу документа

Шаг 4. При необходимости отредактируйте и поверните электрические формы дома

Шаг 5.Щелкните «Макет страницы» и измените тему встроенной, если текущая вам не нравится

Шаг 6. Просмотрите свой компьютер и найдите место для сохранения или экспорта электрического плана дома

После того, как вы пройдете эти шаги в EdrawMax, вы сможете получить собственный электрический план дома, как в примере ниже.

Вы также можете посмотреть этот видеоурок ниже и узнать больше о создании электрического плана дома в EdrawMax!

Программное обеспечение для электрического планирования дома

Перед тем, как создать план электропроводки дома, необходимо подобрать мощный инструмент.Edraw Floor Plan Maker — это профессиональное программное обеспечение для создания электрических планов дома со следующими удобными функциями.

Множество шаблонов и примеров планов этажей

Он содержит множество профессионально разработанных шаблонов планов этажей и примеров. Все они доступны для редактирования, просто выберите тот, который вам нравится, и внесите соответствующие изменения в соответствии с вашим планом.

EdrawMax

Программное обеспечение для создания диаграмм All-in-One

Создавайте более 280 типов диаграмм без особых усилий

Легко приступайте к построению диаграмм с помощью различных шаблонов и символов

• Превосходная совместимость с файлами: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кросс-платформенная поддержка (Windows, Mac, Linux, Интернет)

Поддержка огромных аннотаций

Он поддерживает пользователей при вставке гиперссылок, вложений, комментариев и заметок, что упрощает понимание и интерпретацию планов этажей.

Профессиональные функции и символы

Его профессиональные функции позволяют инженерам проектировать более точно и наглядно. Перетаскивание стандартных символов делает рисование умнее и удобнее.

Еще примеры планов этажей

Помимо электрических планов дома, вы также можете использовать конструктор поэтажных планов для разработки планов дома, планировок офисов, планов рассадки, планов садов, аварийных схем пожаротушения, планов отопления, вентиляции и кондиционирования и т. Д.

Перейдите к примерам планов этажей, чтобы просмотреть другие примеры, если они вам интересны.

Схема электропроводки подвала

Дизайн сада

План школы

Статьи по Теме

Home Electrical Plan — Бесплатное программное обеспечение для создания электрических схем

Вид бесплатного программного обеспечения Kozikaza для электрических схем

Инструмент, созданный, чтобы помочь вам разработать план электропроводки вашего дома

Электроэнергетический проект? Kozikaza поможет вам с совершенно бесплатным программным обеспечением для планирования электрического дома, доступным в Интернете и простым в использовании.

Придумать план электропроводки для здания или переделать электричество в старом доме может быть сложно, если вы не занимаетесь бизнесом. Если вы хотите решить эту проблему в одиночку, вам может пригодиться виртуальный план электропитания . Где взять. установить розетку? Как я могу оптимально подключить точку и ее элементы управления? Как я могу быть уверен, где находится различное электрическое оборудование? Если у вас есть эти вопросы, наша программа для создания электрических схем создана для вас!

Независимо от того, проводите ли вы ремонт старого дома, чтобы привести его в соответствие с последними стандартами в области электротехники, или проводите электромонтаж нового дома, это позволит вам просто работать над своим планом.Вы сможете протестировать различные варианты и выбрать наиболее подходящий для вас.

Разработайте свой электрический план

100% бесплатно — 100% онлайн

От плана вашего дома до вашей электрической сети за несколько кликов

Обзор проекта электрического плана дома с помощью электрического программного обеспечения Kozikaza

Наши архитекторы разработали для вас бесплатный, полный 2D и программное обеспечение для 3D-проектирования дома. Это позволяет вам создать свой виртуальный дом и напрямую интегрировать свой электрический план .

После того, как вы смоделировали свой дом, нарисовав стены, двери и окна, и обустроили его комнату за комнатой, используя наш каталог 3D-объектов, вы можете переходить к электрическому плану расположения.

Затем добавьте различные элементы на свой план, используя электрических символов : розетка, телефонная розетка, CMV, выключатель, световые точки, электрическая панель, радиатор … Затем за несколько щелчков мыши представьте символических ссылок между электрические элементы и их команды.

Результат: Всего за несколько щелчков мышью вы создадите план электромонтажа своего дома и сможете спокойно приступить к электромонтажным работам! С Kozikaza легко создать план электроснабжения!

. log (‘

Комплексное программное обеспечение для простого проектирования электрического плана вашего дома

Набор символов электрического плана Kozikaza

Наш каталог предлагает множество электрических символов для создания электрического плана вашего дома с помощью нашего программного обеспечения CAO . Вы найдете следующие символы, например: электрический распределительный щит, символ высокой электрической розетки, низкий уровень электрической розетки, мультимедиа, одинарный и двойной переключатель, с кнопкой или переключателем со световым индикатором и т.д. Интуитивно понятный инструмент для подготовки вашего проекта электроснабжения

Онлайн

План доступен без загрузки программного обеспечения

Создайте свой электрический план

Шаги по разработке плана электрического монтажа вашего дома:

• Шаг 1. Создайте 3D-план

  Design и организуйте свой дом:

  Расположите все электрические компоненты y Вам нужно: мебель, бытовая техника, электроприборы и др.

• Шаг 2: Разработайте свой электрический план

  Перейдите к электрической схеме в меню здания:

  Разместите свой компонент на плане с помощью электрических символов и создайте связи между ними.

• Шаг 3: Персонализируйте свои электрические компоненты

  Вы можете изменить свойства компонента:

  Высота установки, токи и т. Д.
  Совет: Чтобы работать быстрее, вы можете дублировать компоненты и удалять их одним щелчком мыши

• Шаг 4: Создать группу элементов

  Создать группу элементов:

  Легко сгруппировать различные электрические элементы, которые вы хотите добавить в план

• Шаг 5: Получите список электрических элементов

  Получите сводку всех элементов вашего плана:

  Список покупок Kozikaza позволяет получить доступ к списку покупок, которые вы должны сделать для своего проекта.

Пример электрических схем дома, разработанных с помощью нашего программного обеспечения для электричества

С помощью нашего бесплатного программного обеспечения для электромонтажа вдохните жизнь в свои проекты без ограничений! Работайте над всеми планами электрических инсталляций вашего дома: планом вашей электрической панели или электрическим планом вашего освещения и различных источников света, ваших выключателей и дистанционных выключателей.
С легкостью управляйте связями между символами, чтобы оптимизировать свои электрические соединения: множественные соединения электрической панели, соединение электрической розетки или соединение выключателя.
С легкостью смоделируйте электрическую схему тумблера со связями между электрическими элементами, чтобы представить проводку: например, подключите два переключателя к лампе.
Таким образом, вы можете сделать все электрические схемы всего за несколько кликов!

• Обзор схемы электромонтажа дома, спроектированного на Kozikaza

  Схема электромонтажа индивидуального дома:

  Это пример полной электрической схемы первого этажа дома. Показаны все электрические элементы, в том числе:

  • электрическая панель, подключенная к каждому элементу электрической системы
  • различные световые точки, подключенные к переключателям,
  • электрические розетки для вашей электроники и т. Д.
• Обзор схемы электрической панели, разработанной на Kozikaza

  Схема электрической панели:

  Вы также можете провести соединения вашей электрической панели с различными элементами. Вот для примера мы показали схему «коридорный свет», подключив электрическую панель к прожекторам.

• Обзор кухонного электрооборудования, разработанный на Kozikaza

  Электрический план кухни:

  Этот план был разработан с помощью нашего программного обеспечения и включает в себя все основные элементы кухонного электрического монтажа:

  • розетки для ваших приборов: морозильная камера, холодильник , электрическая плита, духовка, вытяжка, посудомоечная машина и т. д.:
  • электрические розетки для подключения вашей мелкой бытовой техники
  • точки и подвески с переключателями для управления ими
• Обзор плана электромонтажа ванной комнаты, разработанного на Kozikaza

  Электромонтаж ванной комнаты:

  Вот пример плана, включающего различные элементы, которые вы можете найти в ванной комнате:

  • точечные светильники для ванной комнаты и настенный светильник, подключенный к двум выключателям
  • электрические розетки для ваших небольших электроприборов
  • электрические розетки для стиральной машины и сушилки

Я разработал свой электрический план Благодаря Kozikaza графический интерфейс становится удобным и интуитивно понятным.

Спасибо за качество вашего инструмента, который для меня является эталоном среди архитектурного программного обеспечения, и к тому же он бесплатный!

Супер бесплатное программное обеспечение для проектирования электрических схем вашего дома. Легко использовать и понимать, функция копирования и вставки очень полезна.

Какой должна быть электрическая конструкция вашего нового здания?

В Чикаго каждое новое строительство или проект реконструкции здания должен иметь проектную концепцию, разработанную владельцем здания, на основе которой дизайнер или архитектор может составить набор планов здания.Планы содержат всю необходимую информацию, которую утверждает инспекционный орган Чикаго, после чего начинается строительство или реконструкция. Поскольку все коммерческие, жилые или промышленные здания в Чикаго имеют несколько электрических систем, эти планы также должны иметь план электрического проектирования, который гарантирует, что проект соответствует всем строительным нормам Чикаго.

Процесс проектирования электрических систем нового здания

Процесс проектирования электрооборудования каждого нового здания проходит несколько важных этапов развития.Дизайнер начинает процесс проектирования, прежде всего, понимая масштаб проекта. После этого дизайнер проектирует и определяет каждый компонент (общие офисные помещения, специальную технику, оборудование для распределения электроэнергии) в соответствии с отраслевыми стандартами. После этого отдельные части собираются вместе, чтобы сформировать окончательное представление электрической конструкции.

Понимание объема проекта электрического проектирования нового здания

Любое электрическое проектирование нового здания имеет свои уникальные требования, которые зависят от объема проекта.Требования клиента и тип конструкции здания определяют объем проекта. В то время как реконструкция старого здания требует только электрического проектирования, чтобы соединить новую проводку с существующей системой электропроводки, в случае нового предлагаемого здания объем намного больше. В этом случае требуется совершенно новая электрическая конструкция.

Детали электрического проектирования нового здания

В зависимости от типа проекта электротехнический проект новостройки может включать:

• Общие электрические требования (e.г., генерал

целевые хранилища)

• Электрораспределительные системы
• Системы освещения
• Специализированные электротехнические средства

Общие электрические требования

Электрооборудование каждого нового здания должно определять общие электрические требования. Общие электрические требования — это розетки на 120 В, расположенные по всему зданию. Хотя эти розетки не предназначены для обслуживания каких-либо конкретных нагрузок, они предназначены для общего использования, такого как настенные розетки, настольные компьютеры и электрическое оборудование, к которым не предъявляются особые электрические требования.

Специализированные электрические требования

Некоторые проекты новых зданий могут иметь специальные электрические типы оборудования, требующие специальной электрической схемы, которая обслуживает только эти типы оборудования. Это может быть:

Торговые автоматы

Копировальные аппараты

Сетевые серверы

Микроволновые печи

Из-за требований к нагрузке, определенных производителями, для этих типов оборудования может потребоваться отдельная проводка или специальные методы заземления.

Системы освещения

Сложность систем освещения требует от них наибольшего времени на разработку при разработке электрического проекта нового здания.

В эти системы включены все осветительные приборы и их органы управления. Согласно нормам Чикаго, эти системы освещения требуют очень подробных требований и документации, подтверждающей, что они соответствуют энергосберегающим технологиям.

Система распределения электроэнергии

Система распределения электроэнергии обеспечивает разводку электропроводки по всему зданию. EDS включает в себя главный распределительный щит, который получает питание от электросети, и связанные с ним сегменты, такие как щитовые панели, которые распределяют все необходимые ответвления по всему объекту. Проектирование системы распределения электроэнергии также включает в себя измерение токовой нагрузки здания и значений короткого замыкания. Эти измерения рассчитывают общую потребность объекта в электроэнергии на основе отдельных частей EDS.

Создание плана проектирования электрооборудования

После определения применимых стандартов и различных частей инженер-электрик начинает сборку этих частей для создания электрической конструкции.

Раньше эти планы представляли собой нарисованные от руки чертежи, но теперь они в основном создаются с помощью программного обеспечения САПР (автоматизированного проектирования). Цифровые планы легче изменить, чем нарисованные от руки.

На чертежах должны быть ссылки на дизайн каждого устройства с соответствующим электрическим символом. Электрические символы упрощают распознавание деталей людьми, работающими над проектом, что упрощает оценку затрат и строительство. Американский национальный институт стандартов (ANSI) предоставляет стандартизированные планы зданий для использования в планах зданий.

Для каждого проекта не обязательно использовать все символы, поэтому символы, используемые в конкретном проекте, должны быть включены в список символов, который должен быть приложен к окончательному плану электрического проектирования.

Иногда может потребоваться использование нового символа (например, символа нового энергосберегающего устройства), который еще не был разработан. В таких ситуациях разработчик плана может создать новый символ для плана электрического проектирования нового здания, но он должен обязательно добавить его в список символов плана электрического проектирования.

Планы строительства нового здания могут включать в себя планы электрического проектирования в виде отдельного документа. Чтобы упростить идентификацию электрических схем, страницы схемы электрических схем помечены и пронумерованы соответственно. Они обозначены как E1, E2, E3 и так далее. Важно отметить, что электрические листы или E-листы отличаются от архитектурных E-листов, которые обозначают размер бумаги. Электротехнический план обычно представляется в определенном порядке:

• Внешний план электрооборудования
• Внутренний электросетевой план
• План внутреннего освещения
• Документация (например, электрические расчеты, схемы панелей, однолинейные схемы и требования к энергии системы освещения)

Заключение

• Проектировщик должен понимать объем любого нового строительного проекта, прежде чем он начнет проектировать электрический план нового здания для здания
• Любой план электрического проектирования нового здания включает общие и специальные электрические требования, EDS и системы освещения.
• План электрического проектирования каждого нового здания должен соответствовать отраслевым стандартам и всем строительным нормам Чикаго
.

(PDF) ПРОЕКТ ЭЛЕКТРИЧЕСКОГО МОНТАЖА ЭТАЖНОГО ЗДАНИЯ

ISSN: 2456-9348

Vol (04) _Issue (01) Импакт-фактор: 4.520

Международный журнал исследований и менеджмента инженерных технологий

IJETRM ( http: // ijetrm.com /) [38]

ЗАКЛЮЧЕНИЕ

В этой статье метод светового потока был использован для проектирования схемы освещения, а схема мощности была достигнута с помощью

с использованием установленной стандартной таблицы мощности, как указано в нормах IEE. Установлены соответствующие рейтинги защитных устройств

и предусмотрены соответствующие условия для будущего расширения. Результаты расчетов в

конструкция помогает принимать важные решения, такие как типы светильников, размеры кабелей и номинальные характеристики

защитных устройств, необходимых для каждой цепи и для всей установки в соответствии с соответствующими стандартами и правилами

. Очевидно, что с такой конструкцией предлагаемое здание будет защищено от возгорания электрического тока.Все кабели

, представленные для использования, были рассчитаны в соответствии с указанным стандартом в соответствии с правилами IEE и другими регулируемыми органами

.

Электроэнергетические стандарты и регулирующие органы должны принять закон, который обяжет всех строителей предоставить утвержденный стандартный электрический чертеж

перед тем, как будет выполняться какой-либо электромонтаж.

СПИСОК ЛИТЕРАТУРЫ

[1] Аделакун, Н.О. (2018) Проект электрооборудования предлагаемого многофункционального строительного комплекса,

B.Sc. Диссертация на инженерном факультете Университета Олабиси Онабанджо, Аго-Ивойе, штат Огун, Нигерия.

[2] Адешина Мохаммад Авваль (2015) Проектирование электрооборудования предлагаемого одноэтажного двухэтажного дома

-комнатная квартира с двумя односпальными кроватями, B.Sc. Диссертация, полковник естествознания, Ахмаду Белло

Университет, Зария, штат Кадуна, Нигерия.

[3] Брайан Скэддан (2008) 17-е издание Нормативы IEE по электромонтажу: объяснено и проиллюстрировано восьмое

издание

[4] Байрон Дж. Байрайя (2016) http: // www.wbdg.org/design-disciplines/electrical-engineering

[5] Даррелл Локк (2008) Руководство по электромонтажным нормам 17-е издание IEE Wiring Rules

(BS 7671: 2008)

[6] Фред Холл и Роджер Грино ( 2007). Справочник по обслуживанию зданий, четвертое издание, издано

Elsevier Limited.

[7] Hacker (2011) Merrian-Webster: Electricity in Merriam-Webster.com Получено 8 мая 2018 г.,

из https://www.merriam-webster.com/dictionary/electricity

[8] IESNA (2000), Справочник по освещению IESNA, девятое издание, Общество светотехники

Северной Америки

[9] Джон Хаук (2009) Электрооборудование коммерческих и промышленных зданий, Jones and Bartlett

Publishers, LLC.

[10] Мохаммед Махмуд Катун (2009) Отчет о проекте по проектированию электрических услуг для трех

-комнатная квартира, бакалавр наук Диссертация на инженерном факультете Федерального технологического университета, Минна. Нигер

штат

, Нигерия.

[11] Оэле О.К. (2011 г.) Проектирование электрических сетей для общежития на улице Ньерере, бакалавр наук,

Инженерный факультет, Университет Найроби, Кения.

[12] Окойе, К. У. и Аделакун, Н. О. (2019), Проектирование и оценка электрических услуг для энергетики

Эффективный дом, Знаковые исследовательские и инженерные журналы, Vol.3, выпуск 6, стр. 95–102

[13] Олатомива, Л. Дж. И Алаби, А. С. (2012) Проектирование и разработка программного обеспечения калькулятора для

Проектирование бытовых электрических служб, Международный инженерно-технический журнал. Том 2

№ 3.

[14] Пэддок, Дж. О, и Гэлвин, Р. А. У. (1982). Электромонтажные технологии и практика 13-я

Impression, Лондон.

[15] Терея Б.Л. и Терея А.К. (2005). Учебник электротехники, первое многоцветное издание

, С.Chand & Company Ltd. Рам Нагар, Нью-Дели.

[16] learn.org/articles/What_is_Electrical_Design. html [Дата обращения 18 сентября 2019 г.]

[17] https://en.wikipedia.org/wiki/Electrical_wiring [Дата обращения 8 октября 2019 г.]

[18 ] https://www.archtoolbox.com/materials-systems/electrical/recommended-lighting-levels-in

Buildings.html [Проверено 28 октября 2019 г.]

Электрические услуги перед строительством — D&S Electrical Contractors, Inc.

Проекты редко идут по плану

Многие проблемы можно распознать на ранней стадии и полностью избежать, включив основные переводники в предварительное планирование.

В вашем типичном проекте дизайнеры и инженеры создают план, и строительная бригада выполняет его. В идеале все должно идти по плану. Но опыт показал нам, что планы никогда не бывают идеальными и команде приходится импровизировать на лету. Эти циклы обратной связи и изменения плана вызывают задержки, которые в конечном итоге требуют времени и денег.

D&S Electrical Contractors, Inc. неоднократно доказывала, что наши оценки повышают ценность, обеспечивают эффективность и помогают создать более сильные командные усилия.

Мы заранее определяем бюджет и проблемы с конструктивностью

D&S Electrical Contractors, Inc. в первую очередь обращает внимание на вопросы бюджета и возможности строительства. Мы практикуем эту модель каждый день и продвигаем процесс сотрудничества между генеральным подрядчиком, владельцем, командой дизайнеров и другими субподрядчиками. Персонал D&S Electrical помогает до и на этапе разработки проекта, а также составляет бюджет проекта на этапе разработки концепции.

Используя нашу обширную базу данных по историческим затратам и наш квалифицированный персонал, мы производим чрезвычайно точные концептуальные оценки затрат на ранних этапах процесса.Наша команда проверяет планы и спецификации в поисках чрезмерных затрат и возможностей для улучшения дизайна. При проведении стоимостного инжиниринга мы выявляем любые методы проектирования и / или строительства, которые улучшают экономику проекта, и даем соответствующие рекомендации команде проекта.

Комплексные услуги перед строительством

• Дизайн-сборка с одним исходным кодом
• Смета строительства
• Ценностная инженерия
• Расчет стоимости жизненного цикла
• Анализ конструктивности
• Планирование и поэтапное развитие
• Отзыв о расходах в реальном времени

• Тендерная упаковка
• Планирование логистики на объекте
• Выбор субподрядчика
• Анализ BIM / BIM
• Входные данные для процедур и спецификаций
• Планирование контроля безопасности и качества

Не соглашайтесь на обыкновенное

Доказано, что эти методы в сочетании с нашей способностью предлагать комплексные инженерные услуги приносят реальную пользу команде проекта, выходящую за рамки нашей способности прокладывать провода.

Разработка плана электропроводки кухни

Кухня — безусловно, самая сложная комната в доме. Есть шкафы, столешницы, светильники, раковины и, конечно же, множество бытовой техники. И за всем этим стоит проводка, обеспечивающая все электричество. Хорошая новость заключается в том, что электрические правила часто обновляются, чтобы соответствовать требованиям современной кухни, и если вы не будете ничего делать, кроме как следовать минимальным требованиям вашего местного электрического кодекса, вы будете в довольно хорошей форме.Вдобавок к этому вы всегда можете добавить схемы для удовлетворения любых индивидуальных потребностей вашего дизайна. Здесь обсуждаются основные требования, чтобы дать вам представление о том, что входит в план электропроводки современной кухни.

Полезные ресурсы

Если вы разрабатываете свой собственный план электропроводки на кухне, наиболее важным ресурсом является местный электрический кодекс. Скорее всего, он будет соответствовать Национальному электротехническому кодексу (NEC), но может иметь дополнительные требования, не включенные в NEC. В любом случае местный кодекс является законом, и ваша электрическая установка должна соответствовать всем применимым правилам кодекса, чтобы пройти проверки.Еще один отличный ресурс для дизайнеров кухонь — Национальная ассоциация кухонь и ванных комнат (NKBA). Эта уважаемая профессиональная ассоциация дизайнеров кухонь, ванных комнат и интерьеров предлагает множество экспертных советов на своем веб-сайте и в печатных материалах, включая помощь в планировании всех аспектов реконструкции кухни и дополнительные рекомендации по электромонтажу, выходящие за рамки требований NEC.

Кухонные гарнитуры

Схема электропроводки кухни состоит из трех основных типов цепей: общего освещения, небольшого прибора и постоянного (или большого) прибора.Цепи общего освещения снабжают электричеством все освещение помещений, включая верхнее, рабочее и акцентное освещение. Электрические цепи небольших бытовых приборов обслуживают розетки (розетки) на кухонных столешницах, обеспечивая питание для розеток или переносных приборов. Цепи постоянных электроприборов питают стационарные электроприборы, такие как плиты, варочные панели, духовки, мусороуборочные машины, посудомоечные машины, встроенные микроволновые печи и, в некоторых случаях, холодильники. Многие постоянные цепи устройства представляют собой выделенных цепей , что означает, что каждая цепь обслуживает только одно устройство.Правила о том, какие цепи должны быть выделены, различаются в зависимости от местных норм, поэтому обязательно соблюдайте особые требования для вашего региона.

Рекомендации NEC

В NEC изложены минимальные требования к разветвленным цепям на кухне. Это основные схемы и рекомендации, которые должны быть включены в новую или реконструированную кухню или следовать им. Дизайн вашей кухни может включать дополнительные схемы или особые правила для таких вещей, как острова и полуострова или освещение и розетки в соседних комнатах.Каждый план электропроводки кухни должен включать:

• Две небольшие электрические цепи на 20 А, обслуживающие все розетки на столешнице и большинство настенных розеток в соседней столовой и кладовой. Эти цепи могут не включать освещение или стационарные приборы, но могут служить розеткой для холодильника.
• Специальные цепи для следующих приборов:
  • Электрическая плита, плита или духовка; обычно это 40- или 50-амперная цепь, обеспечивающая питание как 120-, так и 240-вольт.
  • Постоянно установленная микроволновая печь, с проводным подключением или со шнуром и розеткой.
  • Посудомоечная машина и устройство для удаления мусора; они должны находиться в отдельных выделенных цепях, если их совокупная мощность превышает емкость отдельной цепи.
  • Холодильник может питаться от выделенной 15-амперной цепи, но это не всегда требуется.
• Схема освещения с хотя бы одним источником света, управляемым выключатель расположен у входа в комнату.

Кухонные принадлежности

Емкости необходимы для эффективного планирования кухни и регулируются несколькими правилами NEC. В дополнение к требуемому расположению и разнесению розеток, большинство кухонных розеток должны иметь защиту от замыкания на землю (GFCI). Вот основные требования в NEC:

• Емкости на столешнице могут находиться на расстоянии не более 4 футов друг от друга и не более 2 футов с каждой стороны раковины.
• Все пространства на столешнице от 12 дюймов и шире требуют розетки.
• Розетки нельзя устанавливать на столешницу лицевой стороной вверх, и они должны быть на высоте не более 20 дюймов над столешницей.
• Все емкости, обслуживающие кухонные столешницы, и все емкости в пределах 6 футов от раковины должны иметь защиту от GFCI.

.
