Проводка интернета в квартире: как провести кабель и развести по дому своими руками, схема разводки витой пары

Как развести интернет по квартире своими руками: инструменты и материалы

Подключение к глобальной сети интернет не заканчивается подводом провода от провайдера к квартире. Важно также выполнить правильную разводку провода по площади, чтобы подключить персональный компьютер. Желательно все организовать так, чтобы провод был незаметным, выбрать нужные разветвления и другие элементы. Как развести интернет по квартире и комнатам, можно понять, ознакомившись с перечнем специальных рекомендаций разведения провода и устройства кабельного Internet.

Содержание

• Смысл выделенного канала
• Что представляет собой провод?
• Как выбрать
• Прокладка по периметру
• Разводка

Смысл выделенного канала

Провайдер может осуществлять прокладку провода и его разведение на отдельные подъезды, дома. Чтобы сделать квартирную разводку правильно, вовсе не важно, каким именно образом оператор подключил пользовательский дом к сети. Необходимо только качественно протянуть кабель по периметру квартиры на одну или несколько точек (конечных компьютеров).

Точка соединения с глобальной сетью в помещении обязана находиться в слаботочной секции этажного щитка или в другом месте, которое используется как замена указанного.

Важно! Хоть и достаточно редко, но иногда, операторы создают точку доступа в пределах помещения.

Независимо от того, применяется в пределах дома подключение на основе оптоволокна или при помощи обычного провода, от точки доступа до устройств в помещении разводить проводку интернет кабеля в квартире необходимо при помощи провода под названием витая пара.

Что представляет собой провод?

Обзор и настройка модема D-Link Dir-320

Представленный вид провода является основой онлайн доступа во всем мире. Силовой кабель для сети со слабым током, который именуется витой парой, основан на отечественном государственном стандарте номер 54429 от 2011 года.

Обратите внимание! Разводка интернета в частном доме, квартире и любых других местах, осуществляется именно на основе этого кабеля.

Полное название провода отображает все его характеристики. Сети со слабым током указывают, что применяется провод только в сетях, напряжение которых менее 24 Вольт. В основной массе — это линии управления и связи, то есть телефония, глобальная сеть, сигнализация и прочие подобные.

Кроме этого, слово «витая» определяет, что во время изготовления жилы провода попарно скручиваются между собой и образуют сплошной виток. Наиболее простой вид имеет только одну пару жил и заводскую маркировку 1 PR. Последовательно идут двухпарные, четырех- и так далее.

Как выбрать

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Для стандартной квартирной сети, следует подобрать провод максимально правильно. Рекомендуется применять кабель из четырех пар, который в общем будет иметь восемь жил. Самый простой, двухпарный провод невозможно проложить по причине несовместимости с определенными сетевыми протоколами.

Чтобы приобрести провод наиболее верно, следует соблюдать такие рекомендации:

• витую пару запрещается присоединять при помощи скрутки или иных похожих видов соединений, которые могут быть применены в классической электропроводке. Чтобы их максимально правильно соединить между собой, следует применять репитеры или специальные переходники;
• переходники склонны делать сигнал более слабым. Репитерам необходимо питание и стоимость их немалая. Рекомендуется покупать провод так, чтобы его длины было достаточно от одного прибора до другого. Не помешает определенный запас, так выйдет дешевле, чем покупка репитеров;
• рекомендуемый класс провода — пятый. С повышением класса улучшается качество получения сигнала;
• схема разводки интернета по квартире должна быть с однопроволочными жилами;
• предусмотренное экранирование необходимо, однако его нельзя назвать обязательным мероприятием.

Прокладка по периметру

Генератор ников

Согласно установленным нормам и правилам, каждое помещение (дом, квартира) следует оборудовать точкой доступа с возможностью отключения. Все это выполняется силами оператора. Конечное решение имеет внешний вид специализированной розетки.

Важно! Для работы с витой парой, в специализированных магазинах представлены наборы инструментов.

Правильная прокладка должна сопровождаться такими факторами:

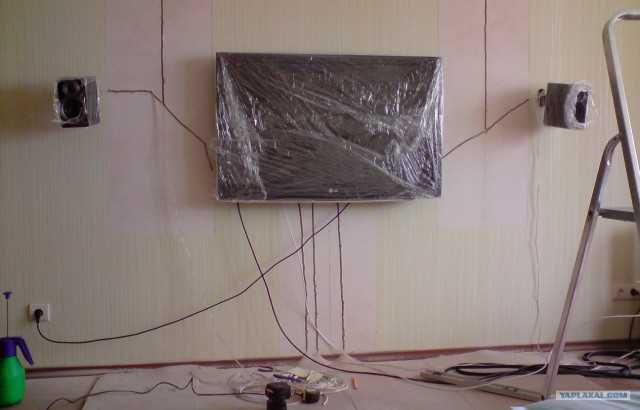

• необходимо применять ПВХ-трубы и хорошие пластиковые коробы. Максимально визуально приятным является прокладка во время ремонта, когда можно предусмотреть скрытый монтаж кабеля. В противном случае, придется довольствоваться коробами или трубами. Использование скрывающих элементов конструкции должно проходить с предварительным учетом всех углов и поворотом проводки;
• во время протягивания следует учесть влияние внешних факторов. Например, кабели с неэкранированным видом могут получить негативное влияние на сигнал от разных электрических приборов в помещении. Не рекомендуется проводить путь возле радиаторов отопления, других электрических кабелей, бытовых устройств, которые излучают электромагнитные волны. Если не получается проложить вдали от других электропроводов, то следует избегать параллельной укладки. Лучшим вариантом будет перпендикулярное расположение;
• не допускать перегибов и пережимов. Витая пара обладает повышенной чувствительностью к таким воздействиям, поэтому лучше воздержаться и предусмотреть путь без указанных элементов;
• наибольшая эффективность достигается с использованием специального инструмента. Любая работа, обжим и выравнивание витой пары следует проводить с использованием специальных инструментов. Некоторым специалистам достаточно набора обычных отверток и других компонентов, не предназначенных для такой работы. Чаще всего, конечный провод не является показателем эффективности всей системы;
• для соединения подходят коннекторы или специальные розетки, однако при таком соединении нарушается надежность и герметичность. Рекомендуется соблюдать контакт частей кабеля при помощи скрутки или спайки;
• для удлинения маршрута прокладки можно нарастить новый отрезок. Для этого подойдет спайка или скрутка. Также можно использовать сетевые коммутаторы.

Наибольшая эффективность достигается тогда, когда нет никаких стыковых соединений на маршруте от точки доступа до роутера или персонального компьютера.

Заход витой пары в помещение выполняется при помощи специального отверстия в стене. Если уже есть готовое отверстие для других коммуникаций, то его также можно применить. По диаметру отверстия необходимо уложить трубу из пластика. Также, на отрезке от электрического щита до входа в помещение, необходимо продумать короб. Делается это не для улучшения внешнего вида, а защиты от повреждения.

Важно! В самом помещении также не рекомендуется оставлять кабель разбросанным. Лучше всего для прокладки продумать путь по потолку или другим местам, где максимально можно избежать возможных повреждений. Наиболее экономичным и простым методом прокладки пути является применение деревянного или пластикового плинтуса, к которому витая пара крепится специальными скобами.

Разводка

Перед тем, как провести интернет кабель по квартире, следует предусмотреть схему разводки. Лучше не допускать соединения скрутками или спайками. Распаечных коробок для разводки не должно быть.

Витая пара должна пролегать по периметру квартиры неразрывно от точки доступа до персонального компьютера, если имеется только одно устройство. Если таких несколько, то следует соблюдать единые линии от точки доступа к роутеру и от него на каждое отдельное устройство.

Чтобы соединить витую пару с различными приборами, например, модемом или сетевой платой ПК, применяются различные разъемы, которые именуются Джеками с маркировкой RJ-45.

Если сеть не содержит маршрутизатора, тогда распиновка провода выполняется согласно схеме на рисунке.

Если в схеме предусмотрено наличие маршрутизатора, то концы кабеля следует обжать идентично.

Витая пара была и остается максимально качественным методом установки локальной компьютерной сети в пределах помещения, а также для соединения персонального компьютера с глобальной сетью. Наиболее подходящим для таких условий будет четырехпарный провод пятого класса. Рекомендуется, чтобы он был в специальном экране.

Развести интернет по периметру квартиры для одного или нескольких персональных компьютеров можно достаточно просто. Главное — знать основные параметры и правила выполнения указанных действий. Витая пара, которая применяется в таких сетях, очень чувствительна к определенным воздействиям и требует надежной защиты. Необходимо правильно выбрать витую пару, проложить по квартире и продумать разводку.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Как запустить Ethernet в вашей квартире

Итак, когда я ищу потенциальные квартиры для переезда этим летом, я обнаружил, что ни в одной квартире, которую я вижу, нет портов Ethernet в стенах.

Это не так уж удивительно, но как человек, который любит, чтобы большинство (если не все) его устройств были подключены к проводному интернету, я хотел бы знать, есть ли альтернативный метод, кроме того, что мой арендодатель приходит ко мне сносить стены, чтобы провести через них провода.

Оказывается, мне повезло. На самом деле у меня и многих других арендаторов есть 2 варианта подключения наших устройств.

Вариант 1 заключается в том, чтобы просто проложить более длинные кабели по полу вашей квартиры, но сделать это так, чтобы это не выглядело запутанным беспорядком.

Вариант 2 предполагает использование адаптеров MoCA для получения тех же скоростей, что и у Ethernet, не слишком беспокоясь о прокладке кабелей.

Давайте подробно рассмотрим эти 2 варианта, а также некоторые возможные вопросы, которые могут возникнуть в связи с ними.

Эта концепция довольно проста.

Вы просто получаете один или несколько действительно длинных Ethernet-кабелей и прокладываете их от маршрутизатора к любому устройству, которое вы хотите подключить. Вы получаете скорости Ethernet по всей своей квартире, и это буквально «подключи и работай».

На первый взгляд это может показаться невероятно простым, но потенциально запутанным решением ваших сетевых проблем. И это, безусловно, может быть так, если вы будете делать все это волей-неволей.

Как сделать это правильно

Приступая к этому, вероятно, лучше всего иметь хорошее представление о том, чем вы хотите быть при проводном подключении к вашей сети.

Таким образом, вы можете иметь что-то вроде мысленной карты того, где находятся ваши устройства по отношению к тому, где находится ваш маршрутизатор.

Далее вам необходимо измерить расстояние, на котором эти устройства находятся от вашего маршрутизатора. Я бы порекомендовал сделать это с помощью гибкой рулетки, которой можно обернуть предметы, например стены, по мере перехода от одной точки к другой.

Думайте о рулетке как о кабеле Ethernet, когда вы делаете это, чтобы лучше понять, где вы хотите, чтобы кабель был максимально скрытым и аккуратным.

Это делается для того, чтобы, например, от вашего роутера к компьютеру не было просто прямой линии на полу.

Конечно, могут быть места, где вам придется прокладывать кабель просто по полу на открытом воздухе, но мы рассмотрим решения для этого, когда будем говорить об управлении кабелями.

После того, как вы измерили длину, очевидным следующим шагом будет покупка кабеля, наиболее близкого к этой длине.

Вот о чем следует помнить: я бы рекомендовал покупать кабель, который на выше вашей измеренной длины.

Вам, вероятно, придется это сделать в любом случае, так как длина кабеля Ethernet не зависит от ваших измерений. Однако, если действительно близко к , просто купите ближайшую длину над ней.

Это даст вашим кабелям дополнительную слабину, поэтому вам не придется беспокоиться о том, что они окажутся слишком короткими, когда вы начнете управление кабелями.

Прежде чем мы перейдем к управлению кабелями, следует отметить еще одну вещь: поскольку интернет-сигнал имеет тенденцию к ухудшению с увеличением расстояния, я обнаружил, что предел длины кабелей Ethernet составляет около 300 футов. Это, скорее всего, не будет проблемой, если вы похожи на меня, и либо будете, либо уже находитесь в меньшей квартире.

Управление кабелями

Когда у вас есть кабели нужной длины и они подключены ко всему, пришло время привести все это в презентабельный вид!

Здесь у вас есть множество вариантов управления кабелями, в том числе абсолютно бесплатный, если позволяет ваша ситуация.

Начнем сначала с бесплатного, если у вас есть ковер и есть зазор между ним и плинтусом (обычно доска белого цвета, идущая вдоль основания ваших стен), вы, скорее всего, можете спрятать кабель Ethernet внутрь, так как сам кабель имеет такой маленький диаметр.

Это, конечно, работает лучше всего, когда у вас есть кабель, проложенный там, где ваш пол соприкасается со стенами, и вам нужно будет вывести кабель из этого зазора только там, где его концы должны быть подключены к чему-то.

Тем не менее, у вас может не быть ковра, зазора достаточно, чтобы спрятать кабели, или ваша ситуация требует прокладки кабеля на виду. В этом случае есть несколько других вариантов, включающих инструменты, специально предназначенные для управления кабелями.

Один из инструментов для укладки кабелей, который вы можете использовать, — настенный кабельный канал. Эти вещи отлично подходят для покрытия кабелей и выглядят довольно гладко.

На обратной стороне есть клей, так что вам не придется беспокоиться о повреждении стен при их установке. Вы также можете покрасить их в цвет вашей стены.

Еще можно использовать напольный кабельный кожух. Они очень похожи на кабельные каналы, только, на мой взгляд, не такие скрытые и гладкие.

Насколько мне известно, они могут работать на любой поверхности пола и могут быть обрезаны по размеру, который соответствует вашим потребностям. Они используют двухсторонний скотч для склеивания, но я думаю, что некоторые из них также поставляются с уже нанесенным на них клеем.

Если вы ищете самый аккуратный способ запустить Ethernet в своей квартире без проводки по стенам, я бы сказал, что адаптеры MoCA — ваш лучший выбор.

Сразу же хочу сказать, что это решение может быть немного дорогим, так как каждый адаптер стоит около 50 долларов, а вам понадобится как минимум два из них.

Если вы готовы раскошелиться, давайте разберемся, что это за штуки и как они работают.

Основные принципы использования адаптеров MoCA

Из того, что я обнаружил, MoCA расшифровывается как «Multimedia over Coaxial Alliance» и использует ваши коаксиальные входы для передачи проводного интернет-соединения.

Вы подключаете один адаптер к маршрутизатору через Ethernet, а также через коаксиальный порт на стене, а затем подключаете другой адаптер к тому, что требует Ethernet, вместе с дополнительным коаксиальным портом в другом месте квартиры.

Большинство адаптеров, которые я видел, имеют два коаксиальных входа, и я понял, что они позволяют вам обмениваться коаксиальными сигналами с другим устройством.

Если у вас есть кабельная приставка, подключенная по коаксиалу, вы можете вкрутить ее во второй коаксиальный вход на адаптере MoCA и использовать одновременно с адаптером.

А поскольку между кабельной коробкой и адаптером передаются разные типы сигналов, вам не придется беспокоиться о потере интернет-сигнала в кабеле или наоборот.

Я также видел некоторые адаптеры с несколькими портами Ethernet, поэтому вы можете просто купить два для своей домашней сети.

Почему MoCA?

Если у вас уже есть общие знания о расширении вашей проводной сети, вам может быть интересно, почему я никогда не упоминал адаптеры Powerline в качестве решения.

Хотя я думаю, что адаптеры Powerline являются бюджетной альтернативой или временным адаптером (я даже использовал их раньше), есть факторы, которые, как я обнаружил, делают их менее желательными, если вы хотите получить максимальную отдачу от своего интернет-сервиса. .

Поскольку адаптеры Powerline используют схему вашей квартиры для передачи Интернета, другие устройства, которые также подключены к схеме, могут создавать помехи для вашего сигнала.

Одна проблема, с которой я лично сталкивался, связана с тем, куда именно вы подключаете свои адаптеры. В многоэтажном доме с одним адаптером, подключенным к одному этажу, и другим, подключенным к второму этажу, сигнал, как правило, падал случайным образом.

Это было проблемой для меня и определенно может быть проблемой для вас, особенно если вы участвуете в жаркой сетевой игре.

В следующей статье я планирую расширить сравнение между Powerline и MoCA, но перечисленных здесь причин достаточно, чтобы я серьезно подумал о том, чтобы сэкономить на MoCA, чтобы удовлетворить мои потребности в адаптере.

Как человек, который любит заранее планировать некоторые вещи, я провел довольно много исследований по прокладке кабелей через гипотетическую воображаемую квартиру, которую я могу получить в ближайшем будущем.

Однако за все мои раскопки я так и не нашел единственного источника информации, который бы отвечал на все мои вопросы.

Вот почему я составил это (надеюсь) полезное руководство, чтобы собрать почти все, что я узнал в ходе исследования проводки Ethernet без использования инструментов в доме, который вы только что сняли.

Итак, спасибо, что дочитали до этого места, и если я найду еще какие-нибудь полезные советы или рекомендации по этой теме, я обязательно либо обновлю эту статью, либо дам ссылку на новую.

Подключение домашней сети Ethernet — (Практическое руководство для начинающих)

Хотя создание проводной сети Ethernet не требует больших затрат, на это требуется много времени, требуются базовые навыки самостоятельной работы и создание беспорядка.

Именно поэтому лучше всего это делать, когда у вас совершенно новая постройка или капитальный ремонт.

Существует множество способов расширить существующую сеть без сверления отверстий в стенах и прокладки кабелей Ethernet. Посмотрите, как расширить домашнюю сеть.

Однако для тех из вас, кто думает о том, чтобы сделать это, или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана. Вам нужно будет учесть:

• Будет ли у вас центральная точка распространения? и Где он будет расположен.
• Сколько комнат вы будете подключать?
• Какие маршруты проводки?
• Сколько розеток (выходов Ethernet) в каждой комнате?
• Расположение сокетов?
• Ethernet-кабель — кабель категории 5, 6 или 7? (рекомендуется категория 6)
• Будете ли вы использовать патч-панель?
• лучший способ проложить кабель Ethernet?

Далее вам нужно составить список того, что вам понадобится.

• Основные инструменты напр. сверла и т. д.
• Сетевые инструменты для обжима кабелей.
• Ethernet-кабель UTP (Cat 5, 6 или 7)
• Розетки и коннекторы.
• Ethernet-коммутатор или коммутаторы.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель – Для домашних сетей кат. 6 , пожалуй, лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирована, что усложняет установку.

Одножильный и многожильный кабель – См. здесь. Для магистральных кабелей используйте сплошные кабели.

Разъемы RJ45 — Заканчивает кабель и подключается к компьютеру/переключателю/розетке.

Настенная розетка – Подключает кабель в помещении и подходит для разъемов RJ45 .

Настенные лицевые панели – Эти настенные розетки.

Гнезда Keystone Это гнездовые соединители, которые обычно монтируются в настенную панель или коммутационную панель. кабеля или шнура.

Сочетание кабелей Cat5, разъемов, кабелей Cat 6 и разъемов Keystone. – По общему мнению, это должно работать, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 сделаны с учетом этого.

Типы коммутационных панелей и настенных розеток

Настенные розетки и коммутационные панели старого типа имели проводные соединения как часть розетки/панели, тогда как более новые, как правило, имеют отверстия для штекерных разъемов. Если вы посмотрите пару видео, вы увидите эти два типа.

Варианты подключения домашнего Ethernet

Существует два основных варианта подключения, как показано на приведенной выше схеме подключения.

Кабели от всех настенных розеток можно вывести в центральное место. Этот вариант показан в большинстве видеороликов о домашней проводке на Youtube.

Другим вариантом является использование нескольких выключателей, возможно, по одному на этаж, и подключение этих выключателей к центральному местоположению.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабель прокладывается не внутри стены.

Что находится в центральной локации

Здесь все кабели от каждой из комнатных розеток собираются вместе и подключаются к выключателю.

У вас есть два варианта концов кабеля:

• Провод в патч-панель (наиболее профессиональный)
• Подсоедините разъем RJ-45.

Использование патч-панели обеспечивает большую гибкость, но, вероятно, является излишним в очень маленькой сети.

Вам нужна патч-панель?

Центральное место, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но не обязательно.

Примечания:

Пометьте кабели на конце в центральном месте, чтобы знать, к какой комнате и какой розетке они подключаются.

Стандарты проводки

Это то, какой цвет кабеля подключается к какому контакту на разъемах.

Используются два стандарта проводки ( 568A или 568B –wiki ). Вы должны выбрать один и использовать его последовательно везде.

568A чаще встречается в Европе и странах Тихоокеанского региона

568B чаще встречается в США.

Пример сметной стоимости

2-х этажный дом. 4 комнаты по 2 розетки на комнату (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192 м
• 8 настенных пластин
• 16 трапецеидальные домкраты
Коммутатор
• минимум 16 портов, но предпочтительнее 24 порта.
• Патч-панель 2*24 панели с портами позволяют расширять — Опционально
• Разъемы RJ45
• Соединительные соединительные кабели *16 или *32 (с использованием коммутационной панели)

Если настенные панели имеют две клеммы, значит, удвоить разъемы для кабеля и трапецеидального искажения?

Кабель 2*100 м рулонов по 37 фунтов стерлингов каждый = около 74 фунтов стерлингов
Настенные пластины *8 по 4 фунта стерлингов каждый = 32 фунта стерлингов

Полезные видеоролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с кабельными наконечниками сзади

Подсоедините кабели CAT5 и CAT 6 с помощью разъемов RJ45

Что следует использовать: категории 5, 6 или 6A Первые несколько минут этого видео объясняют разницу.

Прокладка кабеля

В новостройке это просто, но в существующем доме без капитального ремонта это непростая задача. Если вы думаете об этом, то это видео покажет вам, как использовать инструменты для ловли троса.

Настенная панель Keystone Jack и коммутационная панель

Сплошной кабель с кабелем

Проводка панель панель

Проводка панель

Домашняя сеть. .

Стеллажи бывают открытыми и закрытыми. Они имеют ширину 19 дюймов, а высота указана в единицах U, где 1U = 1,75 дюйма (44,45 мм).

Пример ниже имеет высоту 6U. Глубина может быть важна, поэтому вам нужно понимать, что будет внутри.

Коммутатор TP-Link, показанный ниже, подойдет, так как его глубина всего 44 см.

Кроме того, важна высота шкафа, так как вы можете решить разместить внутри ИБП, как показано в этом видео.

Коммутатор для монтажа в стойку

На приведенном ниже снимке экрана показан коммутатор TP-Link для монтажа в стойку.

Размеры коммутатора TP-Link составляют 18 x 44 x 4,4 см, что означает его высоту 1U.0003

Общие вопросы и ответы

В- Как далеко я могу проложить кабель Ethernet от маршрутизатора или коммутатора?

A- 100 метров

В-Сколько розеток или розеток Ethernet на комнату?

A- Минимум 2

В- Как лучше всего провести кабель Ethernet по дому?

A- Через чердак или подполье.
