Скамейка для сада или веранды с подлокотниками: чертеж, порядок сборки

ГлавнаяДачаМебель для дачи

Существует множество разновидностей скамеек, однако большинство из них сделать самостоятельно довольно сложно. В этой статье будет рассмотрен вариант скамейки, которую можно сделать своими руками. В отличие от других конструкций, данная скамейка имеет широкие подлокотники, на которые можно поставить чашку кофе или чая, или просто стакан воды. Такая скамейка идеально подходит для двух человек. Ее можно установить в саду или на веранде.

Содержание

Конструкция и перечень необходимых материалов Сборка скамейки с подлокотниками Замечания по конструкции скамейки

Конструкция и перечень необходимых материалов

Предлагаемую Вашему вниманию скамейку можно изготовить из доски 25х100 мм или 30х100 мм. Приведенные ниже чертежи и описание справедливы для доски 25х100 мм. Применение такой доски, делает скамейку достаточно легкой, что удобно для переноса ее в укрытие на время зимы.

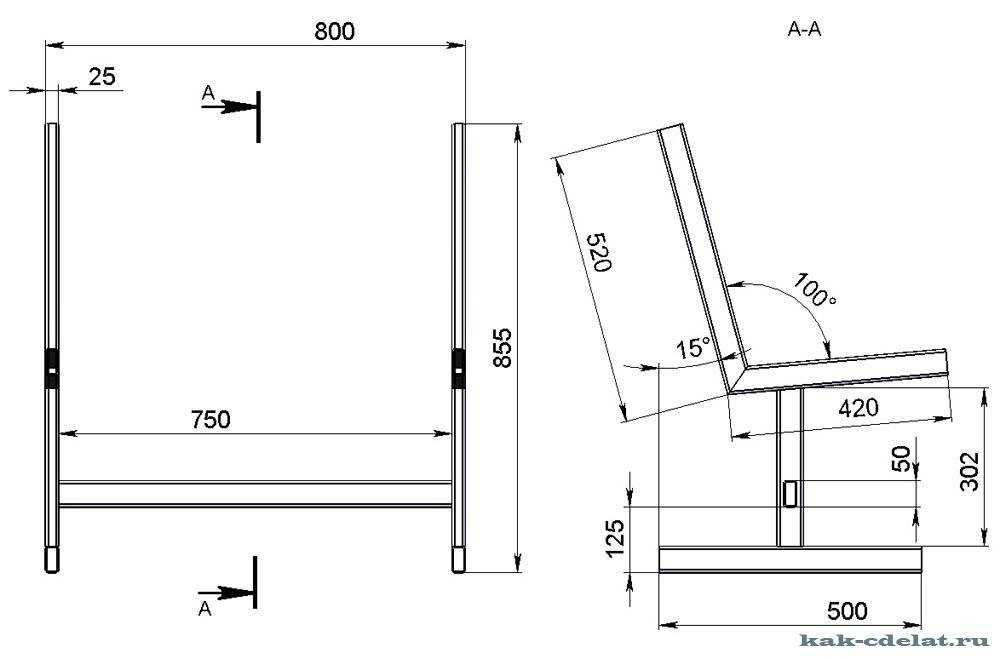

Рис.1. Габаритный чертеж скамейки с подлокотниками.

Как видно из чертежа конструкция скамейки достаточно проста. Скамейка состоит из двух боковых ножек с подлокотниками, между которых настелены доски для спинки и сиденья.

Для изготовления скамейки с размерами, приведенными на рисунке потребуется строганная доска размером 25х100 мм. Если доска приобретается длиной 3000 мм, то 4 доски, если 6000 мм, то 2 доски.

Эти доски необходимо распилить на следующие части:

• 950 мм – 3 шт;
• 1000 мм – 3 шт;
• 600 мм – 4 шт;
• 522 мм – 4 шт;
• 422 мм – 1шт.

После чего доску длиной 422 мм необходимо распилить вдоль пополам, т.е. получится 2 доски размером 50х422 мм. Эти доски пойдут на спинку. Тоже необходимо сделать с двумя отрезками по 522 мм, они пойдут на каркас ножек.

Сборка скамейки с подлокотниками

Сборка скамейки очень проста, сначала собирают ножки после чего устанавливают спинку и сиденье.

Сборку ножек необходимо выполнять согласно чертежа, приведенного ниже.

Рис.2. Порядок сборки ножек скамейки.

Порядок сборки ножек следующий:

• Соединяются ножки и стяжка ножек.
• К стяжкам ножек крепится основа спинки.
• Устанавливается подлокотник.
• После того как обе ножки собраны укладываются доски сиденья (100х1000 мм) и доски спинки (100х950 мм). Между досками спинки и сиденья необходимо оставлять зазор примерно 15 мм. Зазор необходим, чтобы на скамейке не скапливалась дождевая вода.

Для сборки скамейки могут использоваться саморезы длиной 40-45 мм, но не более 50 мм. Так же можно применять специальную межсекционную стяжку, которая применяется в мебельном производстве. Такую стяжку можно приобрести в магазинах торгующих мебельной фурнитурой.

Если скамейка будет стоять на открытом воздухе, то продления ее срока жизни желательно все соединения дополнительно обработать влагостойким клеем ПВА.

Клей удержит все части скамейки, даже в том случае если ослабнет основное соединение.

По окончании сборки, для защиты скамейки от атмосферного воздействия ее необходимо покрасить или покрыть лаком. В результате у Вас должна получиться скамейка похожая на скамейку, приведенную на рисунке ниже.

Рис.3. Скамейка с подлокотниками.

Замечания по конструкции скамейки

Если после сборки скамейки Вам кажется, что она недостаточно прочная, либо Вы увеличили ее длину, то необходимо сделать промежуточную опору спинки и лавки, как показано на рисунке выше.

Приведенная в этой статье конструкция скамейки достаточно устойчивая. Однако если увеличить высоту спинки, то с этим могут возникнуть проблемы. Решение устойчивости очень просто. Заднюю ножку следует располагать под углом.

Рис.4. Косые задние ножки для повышения устойчивости скамейки.

Изменяя конструкцию скамейки важно помнить, что основным элементом эргономики является угол наклона спинки. Чтобы скамейка была удобной угол наклона спинки должен быть примерно 18 градусов, как у скамейки, рассмотренной в этой статье.

И последнее, чтобы скамейкой было удобно пользоваться необходимо скруглить все острые углы сделать это можно рубанком, наждачной бумагой и напильником по дереву.

Пожалуйста оцените статью

• 2.25
• 1
• 2
• 3
• 4
• 5

Понравилась статья?! Поделитесь с друзьями!

Комментарии (0)

Варианты конструкций скамеек из металла

Обновлено: 26 апреля 2023

Наиболее популярный вариант в качестве материала для садовой мебели — это металл. Ведь, при должной защите (например, покраске), он наиболее прочен и долговечен. Садовая скамейка — не исключение.
Как правило, металлическим делают только каркас: сиденье и спинку (если она предусмотрена) принято выполнять из дерева, так как это гораздо менее теплопроводный материал. А значит, и сидеть на нем гораздо приятнее. Но все же, иногда и сиденье и спинку делают металлическими; это положительно сказывается на долговечности конструкции (дерево быстрее приходит в негодность и требует замены), но отрицательно сказывается на потребительских качествах (не так удобно сидеть на такой скамейке).

Начало работы

Если намерены сделать скамейку для дачи из металла своими руками, работу необходимо начать с чертежей. Использование чертежей позволит получить качественное изделие и быстрее завершить дело. Не используя чертежи, можно допустить неточности и промахи в конструкции, что приведет к переделкам и доделкам и даже может снизить качество садовой скамейки.
Чертёж можно нарисовать на бумаге собственноручно (или использовать для этого специализированные программы), либо использовать готовый, найдя его в интернете.

И дальше, по общему чертежу, уже нужно сделать деталировку — разделить скамейку на несколько отдельных элементов, из которых в дальнейшем будет собрана скамейка. После этого можно приступать к изготовлению отдельных деталей изделия, выбрав, из чего будем их выполнять.

Выбор материала для скамейки

Металлический каркас скамейки можно выполнить из многих вариантов металлопроката. Например: уголок, полоса, квадрат, пруток (арматура). Но профильная труба используется чаще всего.

И вот почему:

• Этот материал гораздо более удобен для стыковки между собой за счет четырёх ровных граней.
• Использование профильной трубы помогает уменьшить вес готового изделия при той же несущей способности.
• Хорошо гнётся, сваривается и режется.

Мы рекомендуем использовать именно профильную трубу. Вот несколько примеров сортамента профильной трубы, используемых для каркаса садовых скамеек: 40х20х1,5; 50х25х2; 50х50х3. Но в каждом конкретном случае нужно отталкиваться от размеров чертежа и от конкретных ситуаций, нагрузок на скамейку и того, какой материал имеется в наличии. В случае, если скамейка целиком выполняется из металла, выбор материала происходит аналогично.

Цельнодеревянным предметам садовой мебели отдают предпочтение нечасто, ввиду малого срока службы из-за небольшой стойкости дерева к окружающей среде.

Расширение функционала

Возможно расширить функционал скамейки, добавив какой-то функционал, например:

• Подставка под цветочный горшок или какое-то другое приспособление для украшения скамейки растением.

• Удобные полочки вместо подлокотников.

• Расширив конструкцию, добавить стол (единая цельная конструкция скамейки и стола).

• Сделать скамейку-трансформер (скамейку, раскладывающуюся в стол с лавкой, или какой-то другой вариант).

Пошаговая инструкция

1. Рисуем или находим чертёж со всеми размерами. Если чертеж выполняем сами, то обязательно нужно продумать из какого материала делаем скамейку.

2. Для рационального использования материала (профильной трубы), чтобы осталось как можно меньше неделовых (ненужных) обрезков, делаем раскрой: то есть, продумываем, как оптимально разрезать длинномерные хлысты профильной трубы на детали каркаса скамейки, и выполняем резку (например, при помощи болгарки). Если планируете какие-то детали гнуть при помощи трубогиба, то сначала нужно согнуть, и только потом обрезать в размер.

3. Используя сварочный аппарат, собираем каркас из деталей на прихватки (сварочные точки).

4. Провариваем швы на каркасе.

5. Если для крепления спинки и сидения необходимы отверстия, сверлим их в металлическом каркасе.

6. При помощи болгарки зачищаем каркас садовой скамейки перед покраской от окалины, грязи, технического масла, шлака сварочных электродов. Если понадобится можно воспользоваться ветошью с растворителем (лучше использовать ацетон).

7. Проводим окраску изделия. Красить лучше грунт-эмалью 3 в 1 (любого производителя), такое покрытие будет более стойким к коррозии.

8. Сухую строганную доску для спинки и сидения скамейки режем в размер, зачищаем, сверлим отверстия под крепления, накладываем защитное покрытие и, после полного высыхания, прикручиваем к металлическому каркасу.

Дата публикации: 18 декабря 2020

Другие статьи

Виды покрытий профлиста

Облицовочный строительный материал выпускается со стандартным оцинкованным и полимерным покрытием с одной и с 2-х сторон.

Подробнее

Сортамент арматуры

Сортамент арматуры разнообразен. Чтобы не запутаться в таком количестве стоит разобраться в классификациях и маркировке. Мы собрали эту информацию в этой статье.

Подробнее

Металлические трубы для забора

Металлические трубы считаются универсальным решением при сооружении каркаса забора. Они прочны и долговечны, к ним легко крепить любые ограждения.

Подробнее

Рабочие чертежи, строительные чертежи и исполнительные чертежи

Рабочие чертежи, строительные чертежи и исполнительные чертежи. Если вы работаете в сфере AEC, то наверняка слышали эти термины довольно часто. Чтобы оптимизировать строительную документацию и процесс строительства, важно понимать различия между ними.

Содержание:

• Введение
• Строительные чертежи
  • Что такое рабочий чертеж?
  • Компоненты строительной документации
• Рабочие чертежи
  • Что такое рабочий чертеж?
  • Что содержат рабочие чертежи?
• Строительный чертеж
  • Что такое исполнительный чертеж?
  • Зачем вам исполнительные планы?
• Заключение

Рабочие чертежи в сравнении со строительными чертежами и исполнительными чертежами

Строительные чертежи

Каждый проект в сфере недвижимости проходит несколько этапов, прежде чем строительство начнется на месте.

Одним из них является этап проектирования, включающий все спецификации и архитектурные чертежи, необходимые для строительства. Это делается с помощью строительных рабочих чертежей .

Нажмите здесь Свяжитесь с нами для получения строительной документации

Итак, что такое рабочий чертеж?

На этапе проектирования проектные чертежи превращаются в подробный и точный комплект строительной документации. В этих чертежах и спецификациях есть все детали, размеры и примечания, необходимые для того, чтобы сообщить застройщику весь замысел проекта.

Они показывают, как должны быть соединены компоненты здания, указывают все материалы, отделку, приспособления, оборудование и приспособления, которые необходимо установить, и согласовывают эти чертежи с инженером-строителем и чертежами любых других консультантов.

Это важный шаг в процессе успешного и точного выполнения проекта, в который вложены средства.

Как правило, полный комплект архитектурно-строительной документации должен включать:

7

• Внутренние и внешние детали 11

  Каркасные и инженерные планы

Существует несколько способов создания эффективной строительной документации. Вы можете узнать больше об этом или связаться с нами , чтобы обсудить детали вашего следующего строительного проекта.

Производственные чертежи

Рабочие чертежи помогают представлять компоненты и общаться с конечными клиентами.

Рабочие чертежи, с другой стороны, используются производителями, чтобы знать, как компоненты будут изготовлены и установлены в процессе строительства. Существуют различные типы рабочих чертежей, включая, помимо прочего, рабочие чертежи столярных изделий, рабочие чертежи по металлу и рабочие чертежи по камню и плитке.

Что такое чертеж?

Рабочие чертежи — это подробные планы, отражающие замысел проекта. Они предоставляют информацию, необходимую для производства, изготовления, сборки и установки всех компонентов конструкции.

Рабочие чертежи дополняют рабочие чертежи. Считайте их дополнением или детальной разработкой строительных рабочих чертежей.

Как правило, они включают детали изготовления и установки, детали конструкционной стали, установки окон и дверей и другие компоненты инженерных систем.

С помощью рабочих чертежей вы сможете выяснить, какие материалы вам потребуются для компонентов, размеры предлагаемых установок и сроки.

Значит ли это, что рабочие чертежи для вашего нового проекта должны быть готовы до начала строительства?

Определенно.

Получение рабочих чертежей или документирование должно быть одной из первых задач в вашем контрольном списке, прежде чем ваш проект начнется.

Вы получите двух зайцев одним выстрелом, если у вас есть чертежи строительной мастерской на месте

1. Вы будете знать конструкцию своего здания, установленные компоненты и конкретные детали наизнанку задолго до начала строительства.

2. Имея на руках подробные рабочие чертежи, ваша команда — руководители проектов, подрядчики, проектировщики и производители — будут на одной волне.

Но какие спецификации включают детали рабочего чертежа?

В зависимости от типа проекта, типа собственности и вашего бюджета, ваши рабочие чертежи будут иметь различные электрические чертежи, механические чертежи, чертежи сантехники и т. д.

Тип информации, представленной в рабочих чертежах, также будет зависеть от что за чертежи из магазина. Сказав это, обычно есть некоторая информация, которая будет присутствовать на всех рабочих чертежах.

Основные детали, которые должны быть указаны на рабочих чертежах:

• Информация, необходимая для изготовления, такая как размеры и специальные инструкции, включая сведения о соединениях

• Размеры, требующие проверки на месте

• Сравнение со строительной документацией для утверждения архитектором или инженером

• Примечания об изменениях в строительной документации для утверждения архитектором или инженером сравнить и сопоставить разработанные и окончательные спецификации. Они предоставляют подробный план здания и земли вокруг него, как это было фактически построено в конце.

  Итак, что такое исполнительные планы?

  Исполнительные работы определяются как «пересмотренный набор чертежей, представленный подрядчиком после завершения проекта или конкретной работы. Они отражают все изменения, внесенные в спецификации и рабочие чертежи в процессе строительства, и показывают точные размеры, геометрию и расположение всех элементов работ, выполненных по контракту».

  Окончательные исполнительные чертежи включают все нижеследующее, а также любые другие изменения, внесенные на этапе строительства проекта:

  Зачем вам исполнительные архитектурные чертежи?

  Строительная документация отражает реальную структуру или здание – не в том виде, в каком оно было задумано как идея, а в том виде, в каком оно есть на самом деле.

  Здания не всегда соответствуют планам, и окончательная структура может немного или значительно отличаться от первоначальной идеи.

  Исполнительные чертежи разрабатываются подрядчиками и субподрядчиками на основе чертежей с красными линиями и необходимы для вашего строительного проекта.

  Это верно по целому ряду причин:

  • Предлагайте информацию о безопасности: С исполнительными чертежами становится легко выполнять анализ опасностей процесса и управление безопасностью.

    Поскольку на планах показано, где расположены запорные клапаны оборудования, вы можете разработать планы аварийной эвакуации, установить оборудование для обеспечения безопасности и разработать планы на случай непредвиденных обстоятельств по всему периметру здания.

  • Облегчение будущих ремонтов и реконструкций: Поскольку процесс построения исполнительного чертежа учитывает только окончательно возведенную конструкцию и установленные компоненты, они пригодятся для любых работ по техническому обслуживанию в будущем.

    Они служат строительной документацией и рабочими чертежами, когда возникает необходимость ремонта старой конструкции. Они также гарантируют, что при необходимости модернизация будет проведена эффективно.

  • Техническое обслуживание и эксплуатация очень просты: Исполнительные чертежи помогают в обслуживании и эксплуатации конструкций, поскольку они имеют четкую документированную историю здания.

    Они также включают электрическую часть в готовом виде, механическую часть в готовом виде и сантехническую часть в готовом виде, что позволяет ускорить ремонт по быстрой ссылке.

    Без пользовательских исполнительных чертежей определение установленных компонентов, их размещение и последующий ремонт требуют много времени и средств.

  Заключение

  Мы надеемся, что эта статья помогла вам понять разницу между заводскими чертежами, строительными чертежами и исполнительными чертежами.

  Вам нужны заводские чертежи, строительные чертежи или исполнительные чертежи? Свяжитесь с BluEntCAD сегодня! Если вы хотите узнать, как мы помогли таким компаниям, как ваша, ознакомьтесь с нашим портфолио.

  Максимальное значение. Достигнуто.

  В чем разница между рабочими чертежами и дизайнерскими чертежами?

  Как проектные чертежи, так и рабочие чертежи важны на этапе планирования проекта изготовления с использованием конструкционной стали. Они необходимы как в коммерческих, так и в промышленных разработках. Оба играют разные роли в процессе строительства, и оба важны для процесса. Однако, когда пришло время перейти от планирования к этапу изготовления, заводские чертежи содержат детали, необходимые для продвижения проекта вперед, и без них вы буквально вернетесь к чертежной доске, чтобы приступить к изготовлению.

  Какую информацию включают в себя проектные чертежи?

  Проектные чертежи являются важной частью процесса. Как правило, проектные чертежи включают в себя внутренние и внешние фасады, внутренние и внешние 3D-визуализации, планы этажей, планы площадок, макет конструкции, эстетические элементы, информацию, необходимую для изготовления, стандарты изготовления, информацию об установке, размеры, требующие проверки на месте, проект соединения и примечания и сравнения со строительной документацией. Это обширный объем информации, но по-прежнему недостаточно информации, чтобы начать производство.

  Какую информацию содержат рабочие чертежи?

  Производственные чертежи обычно выполняются инженерами. На этих чертежах указаны все размеры, детали соединений и стандарты изготовления. Подходящая команда экспертов возьмет проектный чертеж или 3D-модель, выявит и исправит любые потенциальные проблемы, а также создаст рабочий 2D-чертеж со всей необходимой информацией для изготовления. Рабочие чертежи чрезвычайно сложны и точны и должны выполняться инженерами, хорошо разбирающимися в производственном процессе.

  Что такого важного в мастерских чертежах?

  Когда вы обращаетесь в производственные цеха за оценкой вашего проекта, вам необходимо предоставить им чертежи архитектурного дизайна для точной цены. Без комплекта проектных чертежей мы не сможем дать вам точную смету.

  Как только вы решите продолжить работу над проектом, мы возьмем эти чертежи и превратим их в рабочие чертежи. Рабочие чертежи — это точные и точные чертежи, необходимые для изготовления металлоконструкций. Эти очень конкретные чертежи необходимы для вашего проекта, и без них ваш партнер по производству не сможет построить ваш проект.

  Рабочие чертежи предоставляют производственной группе достаточно деталей, чтобы гарантировать, что все стальные элементы структурно прочны и соответствуют всем необходимым стандартам и нормам безопасности, качества и продукции.

  Как превратить дизайнерские чертежи в рабочие чертежи?

  Наша квалифицированная команда может перевести ваши проектные чертежи в рабочие чертежи.

  В то время как некоторые компании имеют возможность самостоятельно создавать рабочие чертежи из проектных чертежей, у вас может не быть подходящих инженеров, готовых создать то, что потребуется вашему партнеру по производству. В этом случае ваша производственная компания может направить вас в правильном направлении и выполнить рабочие чертежи для вашего проекта. Если вам нужны рекомендации о том, куда обратиться за проектными чертежами, мы также можем помочь вам с этим.

  Как проектные чертежи, так и рабочие чертежи необходимы для процесса изготовления, но преобразование проектного чертежа в рабочий чертеж является важным моментом в процессе планирования, который нельзя упускать из виду. Дизайнерские чертежи передают видение конечного продукта, а рабочие чертежи содержат подробные инструкции и спецификации, необходимые для воплощения этого видения в жизнь. Чтобы изготовитель мог поставить структурно прочный и точный каркас, заводские чертежи должны быть на руках до того, как можно будет начать какое-либо изготовление.
