Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

1. туалетный домик с выгребной ямой,
2. биотуалет,
3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

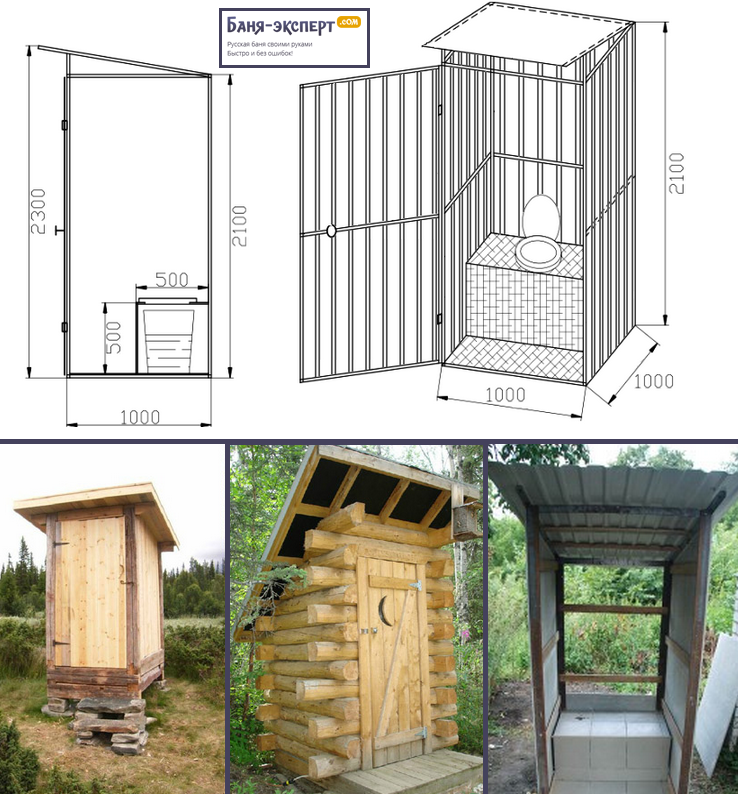

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

1. Шалаш — это оптимальное сочетание прочности и эстетичного вида. Неважно ветер на улице или дождь. Эта конструкция стойко выдерживает любые погодные невзгоды. Главный минус — неудобство. Он занимает много территории, при этом внутри каждый шаг сопровождается ударом головой о потолок.
2. Скворечник или теремок. Данный проект уже был упомянут ранее, но есть ещё несколько важных фактов, которые нужно о нём знать. Это один из самых простых проектов дачного туалета. На него уходит минимум материалов. Главные минусы — плохо держит тепло и легко продувается. Подходит только для летнего использования.

3. Домик — эта конструкция традиционно теплее и прочнее скворечника. Для создания такого проекта дачного туалета необходим минимум материалов. Уникальная форма позволяет сделать художественную отделку.

4. Избушка — самый сложный проект дачного туалета. Он требует много материалов и труда, но в то же время обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно нужно отметить удобство в эксплуатации.


Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

• Смотровая яма своими руками
• Варианты и примеры перепланировки однокомнатной квартиры
• Перепланировка двухкомнатной хрущевки
• Проекты бани с террасой и домов

Чертежи дачного туалета с инструкциями по возведению

Содержание

1. Выбор участка
2. Выбираем дизайн
3. Тип «Избушка»
4. Как построить выгребную яму
5. Как собирать туалет
6. Варианты обшивки конструкции
7. Варианты внутреннего обустройства
8. Видео о постройке дачного туалета

Соорудив собственноручно на даче за пределами жилой постройки туалет, вы будете радоваться не меньше, чем построив дачный домик или баню. В статье – рекомендации и поэтапное возведение одного из типов сооружения.

На дачном участке мы проводим не настолько много времени, как в квартире. Но, даже приезжая на два дня в неделю и в отпуск летом, туалет на участке нам необходим. Сегодня не проблема купить готовую конструкцию. Достаточно подготовить выгребную яму, купить сооружение и установить на участке. Но, ведь куда интереснее построить туалет своими руками! Тем более, что сегодня много разновидностей конструкций. Остаётся только проявить фантазию при создании дизайнерского проекта. Только благодаря интернету и это не проблема.

Выбор участка

Выбирая на участке место для туалета, надо заранее знать, как будет выполняться сбор и утилизация нечистот. Часто для таких сооружений роют выгребные ямы, но используют и такие конструкции:

1. Септики и пудр клозеты. Они располагаются на расстоянии 16–20 метров от остальных сооружений.
2. Биотуалеты. Это готовые покупные конструкции, которые вкапываются в землю на участке недалеко от проезжей части. Это надо, чтобы ассенизаторская техника могла подъехать и выкачать нечистоты.
3. Люфт-клозеты. Представляют собой изолированные ёмкости, в которых накапливаются нечистоты. Удаляются они через трубу. Отверстие, через которое происходит удаления отходов жизнедеятельности, располагается сбоку.

Существуют определённые правила по выбору участка для туалета, которые нужно выполнять. Несоблюдение этих требований обычно приводит к неприятностям.

По строительным нормам и правилам туалет должен быть размещён от жилых построек на расстоянии не меньше 12 м. От заборов размещать по правилам надо на расстоянии 1-1,5 м. А от источников воды, как искусственных, так и природных, в частности от колодца, туалет должен размещаться на расстоянии не меньше 8 метров.

Когда домовладельцы не соблюдают эти правила, то на законных основаниях их заставят либо снести постройку, либо заплатить большой штраф. Кроме этих важных правил о месторасположении строения, надо учитывать и практические рекомендации по облагораживанию и обустройству туалета.

1. Для удобства постройку не стоит располагать в дальнем углу дачного участка. Когда туалет размещён далеко от жилого дома это приносит определённые неудобства в экстренных ситуациях, да и ночью неприятно бежать по темноте в конец участка.
2. При определении участка под отхожее место учитывают и мнение соседей. Неприемлемо располагать туалет возле беседки соседей. Оптимальный вариант – расположить его параллельно соседскому туалету.
3. Постройка должна быть: красиво оформленной, удобной для использования, не вызывать соседский гнев и не вредить природе.

Поэтому план по постройке туалета своими силами может быть расписан следующим образом:

1. Определяется участок под сточную уличную канализацию, продумываются варианты утилизации.
2. С учётом личных предпочтений и в соответствии с вашим ландшафтным дизайном подбирается вариант строения: скворечник, домик, кабина либо другой дизайн.
3. Внешнее оформление должно быть продумано так, чтобы оно было сочетаемо с окружающим расположением.
4. Выполняются необходимые расчёты, чтобы закупить стройматериал.

План постройки не нужно игнорировать, он поможет грамотно распределить финансы и расход сил при строительстве. К важным пунктам возведения туалета относится обустройство основания, ведь основа является одним из основных элементов постройки.

Выбираем дизайн

И пусть ваш туалет будет самой простой постройкой, его надо красиво оформить. Тем более, что сегодня найти чертёж и подобрать дизайн по вкусу не проблема. И будет очень оригинально и эффектно, когда на дачном участке туалет будет иметь форму избушки или сказочного домика.

Здесь, главное, включить свою фантазию! Например, есть несколько прекрасных вариантов, соорудив которые, не стыдно будет показать их гостям либо соседям.

1. Форма «Шалаш». Такая постройка не нуждается в больших тратах. В результате «шалаш» получается прочным, ему не страшен ветер и природные осадки. Из недостатков отмечаем тесноту внутри, а также потребуется на участке выделить много места.
2. «Скворечник». Места на участке займёт минимум, также средств на постройку уйдёт мало. Построить сможет и новичок, настолько несложные работы при возведении. Минусы: продувается ветром, не держит зимой температуру, саму конструкцию надёжной назвать нельзя. Но, на сегодня это один из самых популярных видов построек на дачных участках.
3. «Домик». Для постройки не понадобится много стройматериала и земли под строение. Похож «домик» на «скворечник», только его можно утеплить и сделать более прочным. Для украшения обычно используют как покупные декоративные элементы, так и сделанные своими руками.
4. «Избушка». У этой постройки оригинальный и эффектный вид. По устойчивости, надёжности и защищённости «избушка» превосходит остальные конструкции.

По форме крыши различают: односкатные и двускатные. К односкатным принадлежит «скворечник». К двускатным крышам принадлежат остальные перечисленные постройки. И сегодня они приобретают всё большую популярность.

Когда выбран вариант постройки, то определиться надо с размерами. Обычно глубина туалета составляет 1,5 метра. Для «скворечника» и «избушки» ширину рекомендуют 120 см, для «шалаша» примерно 150 см.

С высотой дачник определяется по личному усмотрению. Размер зависит от роста владельца и от предпочтений.

Также надо учитывать, что у всех видов туалетов общий недочёт – не закрывающаяся дверь. Поэтому, если нужна надёжная, защищённая от порывов ветра постройка, то на двери навешивают потайные либо амбарные петли.

Тип «Избушка»

Рассмотрим, как можно сделать своими руками такой туалет на даче.

Возведение подобной конструкции состоит из нескольких этапов:

1. Строительство и укрепление стенок выгребной ямы.
2. Возведение стен туалета.
3. Обшивка и утепление.
4. Установка крыши и кровля её профнастилом.
5. Монтаж двери и необходимой фурнитуры.

Понадобится для работы:

• шесть метров деревянного бруса 10×10 см;
• 16 м брусков 5×5 см;
• для обшивки нужны 4 листа ориентированно-стружечной плиты (OSB) не меньше 9 мм;
• дюймовые доски 40 м, шириной 18 см;
• доски для пола, толщина 3 см;
• кровельный материал с волокнистым наполнителем, 3 листа;
• и по мелочам: гвозди, сиденье на унитаз, куски бруса на обрешётку, саморезы, пропитка для древесины.

Для работы нужно: ножовка, рулетка, молоток, строительный уровень, шуруповёрт, электролобзик, рулетка.

Как построить выгребную яму

Когда место под будущий туалет выбрано, начинаем копать выгребную яму. Сделаем её размерами метр на метр, а вот глубиной полтора метра. Чтобы стенки ямы были ровными, лучше копать лопатой.

Стенки выгребной ямы в нашем варианте «Избушка» обшиваем дюймовыми досками. Обшивают яму разными способами, всё зависит от возможностей и имеющегося материала. Доски для обшивки сбиваются в щиты, для усиления конструкции набиваются поперечные бруски. Длина досок должна равняться высоте котлована.

Важно также определиться с дном ямы. По строительным нормам и правилам выгребная яма должна быть с бетонированным дном и герметично изолирована.

 Но, обычно этого никто не делает. Дно выгребной ямы посыпают щебнем, утрамбовывают его, и устанавливают щиты.

Как поступить вам – забетонировать или утрамбовать щебнем или битым кирпичом, решать каждому самостоятельно.

Важно! Детали сооружения, которые расположены со стороны выгребной ямы нуждаются в дополнительной обработке. Подойдёт для обработки битумная мастика. Это средство хорошо защищает материал от гниения и сырости.

Использование выгребной ямы позволяет часто не выкачивать жидкие нечистоты. Всё потому, что они впитываются в грунт. Правда, в этом проявляется и недостаток выгребных ям – есть риск, что земля пропитается стойким, очень неприятным запахом.

Но, спасибо прогрессу, что были разработаны биологические составы, которые естественным образом обеззараживают органические нечистоты. Это находка для выгребных ям! Продукция различных биосептиков содержит живые бактерии. Благодаря живым микроорганизмам происходит естественная переработка органических отходов, устраняется неприятный запах. А также, что очень важно, устраняется необходимость часто выкачивать нечистоты.

Как собирать туалет

Лучше всего, если будет чертёж туалета. Тогда будет меньше ошибок.

1. По периметру ямы возводится основание из деревянного бруса 10×10 см. Брус лучше всего укладывать на целый шлакоблок. Если нет шлакоблока, используют кирпич. Размещают материал по углам выгребной ямы.
2. Пол в туалете сооружают из досок, имеющие толщину не меньше 3 см. Дойдя до середины ямы, переходят к созданию стульчика. Для этого по углам устанавливается дополнительный брус.
3. Листы стружечной плиты делают метровыми, и прикрепляют к стульчику. А по контуру листы усиливают брусками.

Нижние стойки скелета постройки расположены не в вертикальном положении, а под углом.

Дальше собирается верхняя часть туалета. Возводится каркас из бруса. Брусья укладываются в основание и на них вертикально устанавливаются брусья размером 50×50 см. Высоту постройки со стороны входа делают больше. Это надо, чтобы вода во время дождя стекала с кровли. Чтобы ещё прочнее сделать туалет, вертикальные брусья соединяются между собой горизонтально брусками.

К брусу крепятся листы OSB необходимого размера. Получается двускатная крыша. После монтажа листов делается для дверного проёма каркас.

Чтобы сделать кровлю, на саморезы прикручиваются к скатам бруски обрешётки. Далее к обрешётке прикрепляется кровельный материал, например, профнастил или Ондулин. Находим кусок трубы для конька, разрезаем вдоль.

Для такой постройки однозначно нужна дверь. По размерам собирается прямоугольный каркас из брусков. Обшить его можно как доской, так и листами OSB.

Варианты обшивки конструкции

Стены из ориентировано-стружечной плиты можно и не обшивать другими материалами. Достаточно их покрыть лаком по древесине или покрасить краской.

А можно по желанию обшить тем материалом, который остался от строительства других построек либо купить, сайдинг, например. Если для крыши покупается профнастил, то можно взять дополнительно листы для обшивки. Тогда красить листы не понадобится, да и профлист отлично защищает древесину от осадков.

Варианты внутреннего обустройства

Как обустроить туалет внутри – это уже каждый владелец дачного участка решает самостоятельно. Вариантов много. Главное, обустроить в верхней части постройки окошко для вентиляции.

А вот если не хотите стульчик, установите унитаз. Только надо учесть несколько моментов. Во-первых, стоимость. Унитаз обойдется дороже, чем сделанный своими руками стульчик. Также через год он не будет таким уже белоснежным. Ведь подача воды в уличный туалет не предусмотрена, а носить вёдрами никто не захочет.

Придётся в самом начале строительства внести в план изменения. Но, если вам поможет опытный плотник, тогда это не проблема.

А вот стульчик возводится дёшево и быстро. Электролобзиком в досках делается отверстие, можно прикрутить от унитаза сиденье. Внутри избушки делают несколько полочек и проводят свет. Пол в туалете не надо отделывать кафельной плиткой. Зимой на ней будет очень скользко, а летом – холодно. Чтобы постройку дополнительно утеплить, делают обшивку двойной. А внутри размещают поролон или другой утеплитель.

Сделать туалет на даче не сложно. Конечно, придётся потратить время. Но, зато экономятся средства на покупку постройки. Главное, на возведение туалета надо настроиться и все моменты продумать.

Пошаговое руководство: деревянный туалет для дачи своими руками с минимальным бюджетом

Видео о постройке дачного туалета

Уважаемые читатели! А вы сами устанавливали туалет на даче или покупали готовую конструкцию?

Пожалуйста, оцените наш материал:

схем и проектов лучших самоделок

Вы не решаетесь построить полноценный санузел на даче, но решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, если бы этим сооружением было удобно пользоваться и оно достойно выглядело, а не только во время посещения не капало на голову? Но на пути к реализации задуманного требуется чертеж, а вы не знаете, как правильно его оформить?

Мы расскажем, как из обычного деревенского туалета сделать удобную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы отобрали самые простые решения, снабдив их подробными схемами и чертежами. Также мы рассмотрели популярные разновидности шкафов-купе для дачи, их особенности и виды используемых для строительства материалов.

На самом деле не обязательно делать чертеж дачного туалета самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгребной ямы, а затем выберите понравившуюся модель туалета. В помощь начинающему дизайнеру мы дали подробное видео по созданию чертежа.

Содержание статьи:

• Особенности черчения
• Выбор подходящего типа проекта
  • №1 — классический дачный туалет с выгребной ямой
  • №2 — дамский туалет или туалет без отверстия
  • №3 — туалет с компостной ямой
• Тонкости выбора строительных материалов
  • Вариант №1 — простой и надежный деревянный туалет
  • Вариант №2 — капитальная конструкция из кирпича
  • Вариант №3 — металлический туалет
• Готовые чертежи и схемы деревянного туалета
  • №1 — схема «хижина» с размерами и описанием
  • №2 — чертеж «скворечника» с таблицей в разрезе
• Проектирование кирпичного туалета с чертежами
• Выводы и полезное видео по теме

Особенности черчения

Дачный туалет не такой простая конструкция, как склонны думать многие начинающие строители. Есть ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

По санитарным нормам дачный туалет не следует размещать ближе 12 метров от жилого дома и 8 метров от колодца или колодца

Правила оформления туалета:

1. Размеры . Учитывайте размеры интерьера туалета. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабину меньше, пользоваться ею будет неудобно. Также особое внимание следует уделить выбору.
2. Высота . Также есть ограничение по высоте. Нежелательно строить туалет высотой менее 2 м. Войдя в него, согнувшись, очень скоро устал.
3. Уклон крыши . При устройстве односкатной крыши задняя стенка проектируется несколько ниже передней. Делается это для формирования уклона крыши и стока дождевой воды для сооружения.
4. Освещение . Если вы не планируете проводить электрическое освещение, позаботьтесь о том, чтобы дневной свет попадал в ваш туалет даже при закрытой двери. Если не хотите возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
5. Вентиляция . Дачный туалет — плохо проветриваемое сооружение. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
6. Тень . Чтобы в дачном туалете летом не было душно, размещайте его в тенистом месте.
7. Местоположение участка . Еще один совет по выбору места строительства: избегайте близости септика или выгребной ямы к источникам водозабора, колодцам и скважинам. Это сделано из санитарных соображений.

Если учесть все эти рекомендации, проектировать дачный туалет самостоятельно будет намного проще.

Галерея изображений

Фото

По типу удаления отходов раздельные туалеты делятся на накопительные и выносные. Накопительные варианты предусматривают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительный бак

Туалеты с выгребной ямой устраивают вдали от домов, источников воды и границ соседних участков

Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, расположенной непосредственно в сантехнике, которая нуждается в регулярном опорожнении. Павильон биотуалета может располагаться в любом удобном месте

Постройку, совмещающую туалет и душевую кабину, целесообразно подключить к одному накопительному баку. В этом случае требуется регулярная откачка стоков по мере накопления резервуара.

Герметичная накопительная емкость, стоки из которой регулярно откачиваются, должна располагаться в 5 м от корпуса. Этот метод сбора отходов не угрожает окружающей среде и грунтовым водам.

Разумнее построить туалет на даче, посещаемый периодически только в летнее время, над выгребной ямой без откачки. Такие ямы закапывают по мере заполнения, а сверху сажают деревья. Дом, построенный над ним, просто переносится на новое место

Объем выгребной ямы, а также объем накопительной емкости выбирают в соответствии с количеством проживающих и интенсивностью посещений

Если туалет с приводом или яму, предполагающую откачку, устраивают на загородный участок, то помимо удаления от дома и источников воды, необходимо учитывать возможность доступа к ассенизационному оборудованию

Туалет в сельской местности

Выгребная яма строительство

Домик для выносного биотуалета

Душевой санузел с общей емкостью

Монтаж накопительной емкости для дачной канализации

Выгребная яма без откачки

Выгребная яма для большого частного дома

Бетонный накопительный бак

Выбор подходящего типа проекта

Для оформления чертежа необходимо определиться с типом унитаза. Это может быть туалет с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и компостировать.

Постройка с герметичной емкостью вместо выгребной ямы будет уместна в местности, где грунтовые воды залегают слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребной ямой

Самая распространенная и привычная конструкция простого туалета для дачи — модель с . Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая находится прямо под туалетной кабинкой.

Если выгребная яма переполнена, вызывают мусорщика, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное его преимущество в том, что яму не нужно обслуживать в течение довольно длительного времени. Если туалет используется только в летний сезон, то с необходимостью вызова мусорщика вообще не приходится сталкиваться

Поскольку душ на даче так же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один .

Если в одной части участка построить летний душ, а в другой туалетный домик, то придется изрядно потрудиться лопатой, т.к. канализационная яма нужна в обоих случаях.

Комбинируя удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-туалет или туалет без отверстия

Простой способ сделать чертеж туалета для дачи — спроектировать его по принципу пудр-туалета.

Этот тип унитаза не предполагает наличия выгребной ямы, все отходы попадают в бачок прямо под сиденье унитаза. Это может быть пластиковая или металлическая емкость или ведро.

Поскольку главная беда таких туалетов – неприятный запах, нечистоты обсыпаются (припудриваются) адсорбирующими веществами, предохраняющими унитаз от появления специфического «янтаря».

В туалетах такого типа всегда есть две емкости: для сбора отходов и для хранения порошка. Резервуары необходимо регулярно чистить.

В качестве адсорбента применяют древесную золу, торф, опилки, песок. По большому счету, пудреница с торфом – это самодельная вариация готовых биотуалетов промышленного производства, в которых в качестве наполнителя используется тот же торф.

№3 — туалет с компостной ямой

Еще один вариант, идеальный для дачи, — туалет, производящий компост. Как известно, компост – отличное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его в ускоренном темпе практически из ничего.

Чтобы компост насыщался кислородом, его необходимо регулярно рыхлить. Для этого предусмотрен специальный рычаг для ручного смешивания.

Туалет оборудован компостной ямой. Лучше, если их будет два, так можно будет использовать каждый из них по очереди, пока компост созревает.

Ямы устроены таким образом, чтобы можно было легко извлечь готовое удобрение. Такой дополнительный функционал понравится тем, кто беспокоится об экологии.

Тонкости выбора строительных материалов

Когда принято решение о типе конструкции туалета, необходимо выбрать материал, который будет использован при строительстве. Выбор строительного материала важен еще на этапе разработки чертежа.

Наиболее часто используемые:

• дерево;
• кирпич;
• металл.

Это привычные для дачника материалы, с которыми умеют обращаться практически все.

Фотогалерея

Фото

Самый распространенный вариант строительства туалетного домика на даче предполагает использование каркасной технологии

Каркас строится из бруса или металла, стены постройки могут быть сплошными или с вентиляцией зазоры в верхней части

Чаще всего дачи дачных туалетов, построенных из бруса, обшивают обрезной доской, вагонкой или блок-хаусом

Быстро справиться с отделкой каркаса позволяет использование профнастила, который хорошо сочетается с обоими деревянный и металлический каркас

Отделка каркасной конструкции сотовым поликарбонатом и пластиковым шифером выглядит интересно и отлично работает

Бревенчатый дом выглядит великолепно, но его строительство потребует больших затрат по сравнению с каркасной конструкцией. Такой туалет не нужно утеплять для использования зимой

Кирпичные туалеты требуют массивного фундамента. Их не возводят над выгребными ямами из-за их внушительного веса

Значительно быстрее, чем кирпич, возводится туалет из пеноблоков. Этот тип, как и кирпичный, требует устройства фундамента, предполагает установку биотуалета или отведение стоков в накопитель

Каркасная технология в строительстве туалета

Частично проницаемые стены

Обшивка туалета подкладка

Популярная облицовка

Формовка стен из пластикового шифера

Туалет на дачном участке из бревна

Уборная кирпичная

Применение пенобетонных блоков

Вариант №1 — простой и надежный деревянный туалет

Когда придет время к дачному строительству, в первую очередь, представлены различные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород легко достать, а для работы не требуется сложного оборудования. В крайнем случае можно работать с деревом даже без применения электроинструмента.

В зависимости от того, как вы спроектируете туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если вы хотите сделать туалет не только практичным и функциональным, но и полноценным декоративным элементом в своем загородном доме, попробуйте построить его из сруба. Повозиться придется гораздо дольше, но результат того стоит.

Дачный туалет — не самая благоприятная среда. Дерево может сгнить и разрушиться, если его не обработать специальными средствами. Антисептическая пропитка – обязательное условие строительства санузла из бруса.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Фотогалерея

Фото

Этап 1: Установка каркаса на пенобетонные опоры

Этап 2: Вырубка ямы над выгребной ямой

3 этап: Обшивка

4 этап: Кровля

Вариант №2 — капитальное строительство из кирпича

Преимущества кирпичных построек перед деревянными всем известны из сказки о трех поросятах.

Помимо долговечности, кирпичный туалет обладает низкой теплопроводностью, что немаловажно, если вы выезжаете на дачу в холодное время года. Кирпичный дачный туалет выглядит как дом с односкатной или двускатной крышей. Окна можно проектировать.

Не обязательно использовать обычный кирпич. Прекрасной альтернативой станут более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон

В проект такого туалета входит не только чертеж надземной части туалета, но и фундамента. В этом случае без фундамента не обойтись, так как собственный вес кирпичного здания довольно большой.

Без поддержки грунт скоро уплотнится и просядет, что приведет к появлению трещин в стенах туалета.

Вариант №3 — металлический унитаз

Металл — материал с высоким коэффициентом теплопроводности. В чулане из металлических листов летом будет невыносимо жарко, а зимой очень холодно.

Без применения теплоизоляционных материалов железный туалет на даче может быть только временным проектом — до строительства основной уборной.

Чаще всего используются листы профнастила, нашитые на каркас из металлического профиля. В данном варианте используется профилированный металлический лист. Металлокаркасная поликарбонатная крыша

Трудно добиться герметичности стыков такого тонкого и гибкого материала. В углах будут щели, через которые в дом будет дуть ветер, что тоже не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируется пенопласт или минеральная вата.

Также рекомендуем изучить наш материал о том, как построить своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части туалетного домика, необходимо разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать весь элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

• хижина;
• теремок;
• скворечник.

Схема строительства деревянного туалета на даче выбирается исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш представляет собой компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс построения и упрощает построение чертежа.

Здания могут различаться по размеру, используемым материалам, сложности конструкции и конструктивным решениям, но общий принцип проектирования остается неизменным.

Начните с фасада и задней стены туалета. Делают каркас в форме треугольника с несколькими ребрами жесткости по высоте. Длина поперечной балки 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками 30-40 см.

Высота угловых стоек 177 см, промежуточных — 287 см. Наклонные элементы на этом чертеже выбраны длиной 312 см.

Слева задняя стенка, справа передняя, ​​с проемом для двери. В углах те же элементы изображены в пространственной форме.

Чертеж передней стены отличается тем, что стойки расположены на большем расстоянии друг от друга. Это связано с необходимостью установки входной двери.

Расстояние между стойками зависит от конструкции двери. Обычно подходит проем шириной 70 см. В верхней части проема на высоте 2 м 15 см устанавливается потолок.

Остальные геометрические размеры самой рамы совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного туалета типа «шалаш». Достаточно прочную прочную конструкцию можно соорудить из прямоугольного бруса или из обрезной доски достаточной толщины

Стены соединены продольными брусьями, каждый длиной 122 см. Еще одна балка длиной 150 см помещается посередине. Проект основной несущей конструкции готов.

Приступаем к устройству пьедестала. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев, составляет 50 см.

Установить 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стены. Соедините вертикальные элементы поперечинами. Их размер также составляет 50 см.

Вот такой аккуратненький домик-туалет, если придерживаться этого проекта. Над дверью имеется вентиляционное отверстие

Эти размеры подходят для туалета среднего размера. Стоит отметить, что полезная высота салона составляет 2,15 м. В этом случае общая высота здания составит 3,5 м.

Это связано с тем, что скаты крыши соединены под очень острым углом. На высоте 2,15 м потолок зашит, поэтому в туалете будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте . .

№2 — чертеж «скворечника» с разрезным столом

Более сложная архитектурная форма – дачный скворечник-туалет. Такой вариант наиболее распространен. На чертежах видно, что боковые стенки имеют форму прямоугольных трапеций, а задняя и передняя части – прямоугольники.

В отличие от «шалаша» такая уборная намного уютнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не промокло и не испортилось от постоянного контакта с землей, унитаз рекомендуется сделать немного приподнятым.

Набор специальных полозьев для основания высотой 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной 2,08 м, спереди 2,78 м.

В качестве кровли автор предлагает сделать сплошной настил из листа ОСП, на который в дальнейшем будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м уклон кровли будет около 22 градусов. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплением:

Чертеж также учитывает возможность дополнительного утепления кровли пенопластом. В этом случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, после чего они соединяются между собой в пространственную модель туалета. Каждая из стен подробно изображается на отдельных листах чертежа.

Очень важный нюанс — план разделочной доски. Это дополнение значительно упрощает конструкцию.

На чертеже фасада проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание на размеры отдельных элементов:

Часть досок обрезается с припуском 50 мм, часть с припуском 100 мм. Скос 15 градусов, бортовая доска подогнана уже по месту

Противоположная стена без окна:

Левая стена выполнена аналогично правой, но на ней нет окна, поэтому рисунок становится еще проще и понятнее

Помимо стен, нужно позаботиться о потолке. В этом случае используется только один этаж – внизу унитаза. На чертеже показан каркас этого элемента и разделочные доски стола.

Кроме того, есть план раскроя стандартного листа OSB, которым можно зашить пол.

Обработанные антисептиком собираются с помощью гвоздей или шпилек. В последнем случае необходимо предварительно просверлить отверстия под крепеж

Необходимо учитывать утепление:

Нижний этаж также утеплен листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола толщиной 50 см, а затем зашить слой утеплителя листом OSB

Чертеж стропильной системы:

Конструкция деревянного туалета подразумевает определенный процент неточности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже по месту

Таблица материалов помогает составить смету.

В таблице материалов есть даже такие мелочи, как дверные петли или заглушки. Из него видно, что для остекления необходимо приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровля на усмотрение заказчика. Часто используется шифер или профнастил, а также рубероид или черепица.

Проектирование туалета из кирпича с чертежами

Фундаментом для туалета из кирпича может быть железобетонный бордюр, углубленный в землю, или бетонные блоки, расположенные по углам конструкции.

Стандартная маленькая хижина с площадью стен 8 квадратов потребует для постройки около 300 кирпичей. Расчет приблизительный и сильно утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при кладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь конструкция будет эксплуатироваться не один год

Для такого объема кладки необходимо рассчитать около 60 кг цемента для приготовления раствора. Размеры дачного туалета из кирпича можно взять с чертежа туалета-скворечника.

Если деревянные стены делаются отдельно, то дача из кирпича выкладывается порядком по всему периметру.

Цементному раствору требуется время, чтобы набрать силу. Если выкладывать сразу все ряды кладки, на нижние будет приходиться большая нагрузка, под действием которой незастывший раствор просто выдавится из всех швов.

Чтобы этого не произошло, кладку ведут в несколько этапов. Оптимально — 4-5 рядов в день. Строительство затянется, но результат будет намного лучше.

Проемы необходимо отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и примерки и фронтон. В зависимости от этого меняется схема расположения стропильной сетки. Покрывают унитаз тем же шифером, профнастилом или другими облицовочными материалами.

Помимо перечисленных типов шкафов, на нашем сайте есть статья о том, как спроектировать и построить. Особенно это актуально, если территория загородного участка не слишком велика.

Выводы и полезное видео по теме

Как спроектировать деревянный дачный туалет в SketchUp:

Разработка проекта и чертежей дачного туалета — задача не из легких, несмотря на скромные размеры постройки .

Следуйте инструкции выше, и построить дачный участок любой сложности покажется проще пареной репы. Главное, подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам когда-нибудь удавалось самостоятельно возводить чулан на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикрепить фотографии чертежей, расчетов и готовых построек. Также в блоке с комментариями вы можете задать свои вопросы по теме статьи.

Металлическая ванная комната Art — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 1000+ релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик.
