Бутовая кладка | Строительный справочник | материалы — конструкции

Бутовой кладкой называется кладка из природных камней, имеющих неправильную форму, с двумя примерно параллельными поверхностями (постелями). К природным камням, пригодным для кладки, относят известняк, песчаник, ракушечник, туф, гранит, а также булыжный камень для возведения фундаментов зданий высотой до двух этажей. Используемые в строительстве бутовые камни обычно имеют массу до 30 кг. Камни большей величины предварительно раскалывают на более мелкие. Этот процесс называется плинтовкой. Одновременно с плинтовкой скалывают острые углы камней, делают так называемую приколку камней, подгоняя их форму под параллелепипед. Для плинтовки камней применяют прямоугольную кувалду массой около 5 кг, а для обработки камней — молоток-кулачок массой 2,3 кг, которым скалывают острые углы (рис. 1). Этим же молотком осаживают и расщебенивают бутовый камень при кладке. Кроме инструментов, изображенных на рис. 1, в бутовой кладке используют те же инструменты, что и в кирпичной.

Рис. 4. Циклопическая бутовая кладка Рис. 1. Инструменты для бутовой кладки: а — молоток-кулачок, б — металлическая трамбовка, в — деревянная трамбовка

При бутовой кладке трудно достигнуть такой тщательной перевязки, как при кладке из кирпича, так как камни не имеют правильной формы и неодинаковы по размерам. Поэтому подбор и расположение камней в верстовых рядах и в забутке кладки делают для обеспечения перевязки таким образом, чтобы при возведении стен камни можно было укладывать попеременно: то длинной стороной — ложками, то короткой — тычком. Следовательно, в каждом ряду кладки последовательно чередуются тычковые и ложковые камни как в верстах, так и в забутке. В смежных рядах над тычковыми укладывают ложковые камни, а над ложковыми — тычковые. Таким способом обеспечивают перевязку швов бутовой кладки, которая аналогична цепной перевязке при кладке из кирпича. Также раскладывают камни в рядах при пересечении и в углах стен (рис.

2).

Рис. 2. Перевязка кладки из бутового камня: а — стены; б — пересечения стен; в — углы.

Камни при кладке подбирают и подгоняют так, чтобы по возможности создать одинаковую высоту ряда кладки в пределах от 20 до 25 см и горизонтальность швов. При этом можно укладывать по 2 — 3 тонких камня в одном ряду кладки, а некоторые крупные камни могут входить в 2 смежных ряда кладки. Бутовую кладку выполняют «под лопатку», «под скобу» и «под залив» (рис. 3).

Рис. 3. Виды бутовой кладки: а — «под лопатку»; б — под «скобу»; в — в опалубке; г — враспор. 1 — верстовые камни; 2 — раствор; 3 — уложенное щебнем основание; 4 — постелистые камни первого ряда.

Кладку под «лопатку» выполняют горизонтальными рядами толщиной по 25 см с подбором и приколкой камней, расщебенкой (заполнением) пустот и перевязкой швов. Первый нижний ряд укладывают по подготовленному основанию насухо из крупных постелистых камней, обращенных постелью вниз. Чтобы камни плотно прилегали к основанию, их осаживают трамбовкой. Затем заполняют пустоты между ними мелкими камнями или щебнем и заливают жидким раствором (при осадке конуса 13 — 15 см) до заполнения всех пустот между камнями. Расщебенку уплотняют также трамбованием. Далее кладку ведут порядно, соблюдая перевязку, на пластичном растворе. Подвижность раствора для кладки должна соответствовать погружению эталонного конуса на 4 — 6 см.

Процесс кладки способом «под лопатку» выполняют в следующем порядке. Каждый последующий ряд начинают с укладки верст. Перед возведением внутренней и наружной версты на углах, пересечениях и через каждые 4 — 5 м на прямых участках стены укладывают на растворе маячные камни. По маячным камням с обеих сторон кладки натягивают причалки, по которым в процессе кладки проверяют горизонтальность ряда и прямолинейность лицевой поверхности фундаментов и стен.

Камни для верстовых рядов, подобранные по высоте, сначала выкладывают насухо, чтобы найти наиболее устойчивое положение в кладке. Затем камень приподнимают, настилают слой раствора толщиной 3 — 4 см и устанавливают камень окончательно, осаживая его молотком. Уложив версты, приступают к заполнению забутки.

Раствор под забутку, как и для верстовых рядов, подают лопатой и расстилают с излишком, чтобы при укладке камней он выдавливался в вертикальные швы между камнями. Забутку можно делать из камней любых размеров и формы с плотной посадкой (без качания) на постель и с соблюдением перевязки, чередуя тычки с ложками. Для более плотной посадки камни осаживают трамбовкой или молотком. Необходимо следить за тем, чтобы камни не соприкасались друг с другом без раствора, так как это значительно снижает прочность кладки. После укладки забутки выполняют расщебенку кладки, осаживая в раствор слабыми ударами молотка щебень и мелкие камни. Поверхность уложенного ряда кладки выравнивают, добавляя раствор лишь в углубления между камнями.

Следующие ряды кладки выполняют в той же последовательности.

Кладку «под скобу» используют при возведении простенков и столбов. Эта кладка — разновидность кладки «под лопатку», и ее выполняют из камней одинаковой высоты, подбираемых с помощью шаблона.

Кладка с приколкой лицевой поверхности также разновидность кладки «под лопатку». При выполнении этой кладки неровности на лицевой поверхности камней, укладываемых в наружную или внутреннюю версту, предварительно окапывают. С приколкой лицевой поверхности обычно выкладывают столбы и стены подвалов.

Кладку в опалубке способом «под лопатку» выполняют для получения гладкой поверхности обеих сторон стены при малопостелистом и неровном бутовом камне. В этом случае подбор более постелистых камней для верстовых рядов и углов можно не делать.

Кладку «под залив» выполняют из рваного бутового или булыжного камня без подбора камней и выкладки верстовых рядов. Кладку «под залив» делают в опалубке, которую устанавливают в траншеях после окончания земляных работ. Если грунт плотный, то при глубине траншей до 1,25 м можно вести кладку и без опалубки враспор со стенками траншеи. Первый слой бутового камня высотой 20 — 25 см укладывают на сухое основание без раствора враспор со стенками и уплотняют трамбованием. Затем заполняют все промежутки между камнями мелким камнем и щебнем. Уложенный слой заливают жидким раствором так, чтобы все пустоты были заполнены. Последующую кладку ведут таким же образом горизонтальными рядами высотой 20 — 25 см, заливая раствором каждый ряд кладки.

Бутовая кладка «под залив» вследствие малой ее прочности допускается только для фундаментов зданий высотой до 10 м и только при строительстве на непросадочных грунтах.

Кладка с применением виброуплотнения имеет прочность на 25 — 40% больше прочности кладки, выполненной способом «под лопатку». Камни укладывают в такой последовательности: 1-й ряд — насухо, пустоты между камнями заполняют щебенкой, а затем расстилают раствор слоем 40 — 60 см и уплотняют кладку до тех пор, пока раствор не перестанет проникать в кладку. Далее укладывают на растворе следующий ряд камня способом «под лопатку», покрывают его раствором и вновь уплотняют. Такая кладка делается в опалубке или враспор со стенками траншей в плотных грунтах.

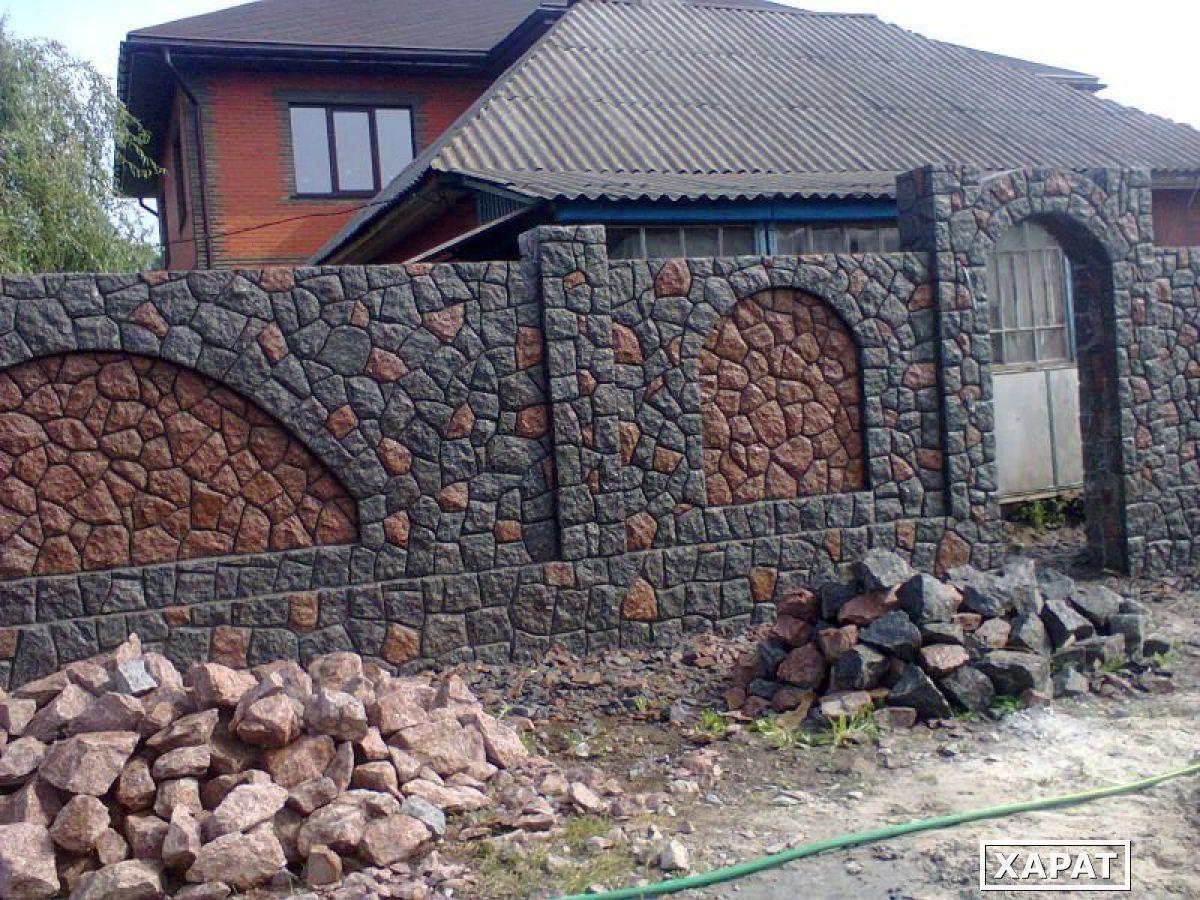

Циклопическая кладка применяется, когда требуется создать декоративную поверхность. Для этого бутовую кладку выполняют способом «под лопатку», а для лицевой поверхности кладки применяют специально подобранные камни, располагая их в вертикальных рядах так, чтобы создать рисунок из швов между ними.

Эти швы делают также выпуклыми (шириной 2 — 4 см) и расшивают их. Иногда для кладки углов при этом используют грубо отесанные камни, укладывая их вперевязку с кладкой стены. Применяют также циклопическую облицовку обычной бутовой кладки постелистыми камнями после возведения кладки.



Бутобетонная кладка состоит из бетонной смеси, в которую горизонтальными рядами втапливают бутовые камни «изюм», объём которых составляет почти половину общего объема кладки. Для бутобетонной кладки используют камни таких же размеров, как и для бутовой кладки.

Булыжный камень разрешается применять нерасколотым. Бетонную смесь и камни укладывают последовательно горизонтальными слоями. Сначала расстилают слой бетонной смеси толщиной не более 25 см, затем в него втапливают ряд камней (на глубину не менее половины высоты камней). Между втапливаемыми камнями, а также между камнями и опалубкой оставляют промежутки величиной 4 — 6 см. После втапливания камней вновь укладывают слой бетонной смеси и уплотняют ее вибрированием, далее процесс кладки повторяется. Бетонная смесь для кладки должна иметь подвижность, соответствующую осадке конуса на 5 — 7 см, причем крупность щебня или гравия в ней не должна превышать 3 см.

Бутовая кладка. Строим дом от фундамента до кровли

Бутовая кладка

Бутовой кладкой называется кладка из природных камней, имеющих неправильную форму, с двумя примерно параллельными поверхностями (постелями). природным камням, пригодным для кладки, относят известняк, песчаник, ракушечник, туф, гранит, а также булыжный камень для возведения фундаментов зданий высотой до двух этажей.

Используемые в строительстве бутовые камни обычно имеют массу до 30 кг. Бутовую кладку выполняют под лопатку, под скобу, в опалубке и враспор (рис. 15).

Рис. 15. Виды бутовой кладки: а — под лопатку; б — под скобу; в — в опалубке; г — враспор; 1 — верстовые камни; 2 — раствор; 3 — уложенное щебнем основание; 4 — постелистые камни первого ряда

Камни большой величины предварительно раскалывают. Этот процесс называется плинтовкой. Одновременно с плинтовкой скалывают острые углы камней, делают так называемую приколку камней, подгоняя их форму под параллелепипед. Для плинтовки камней применяют прямоугольную кувалду массой около 5 кг, а для обработки камней — молоток-кулачок массой 2,3 кг, которым скалывают острые углы. Этим же молотком осаживают и расщебенивают бутовый камень при кладке. Кроме того, в процессе бутовой кладки используют те же инструменты, что и в кирпичной.

При бутовой кладке трудно достигнуть такой тщательной перевязки, как при кладке из кирпича, так как камни не имеют правильной формы и неодинаковы по размерам. Поэтому подбор и расположение камней в верстовых рядах и в забутке кладки делают для обеспечения перевязки таким образом, чтобы при возведении стен камни можно было укладывать попеременно: то длинной стороной — ложками, то короткой — тычком. Следовательно, в каждом ряду кладки последовательно чередуются тычковые и ложковые камни как в верстах, так и в забутке. В смежных рядах над тычковыми укладывают ложковые камни, а над ложковыми — тычковые. Таким способом обеспечивают перевязку швов бутовой кладки, которая аналогична цепной перевязке при кладке из кирпича. Так же раскладывают камни в рядах при пересечении и в углах стен. Камни при кладке подбирают и подгоняют, так чтобы по возможности создать одинаковую высоту ряда кладки в пределах от 20 до 25 см и горизонтальность швов. При этом можно укладывать по 2–3 тонких камня в одном ряду кладки, а некоторые крупные камни могут входить в 2 смежных ряда кладки.

Данный текст является ознакомительным фрагментом.

Кирпичная кладка

Кирпичная кладка Для того чтобы сделать кирпичную кладку, вам придется запастись следующими инструментами. Растворная лопата предназначена для подачи и расстилания раствора на стене. Лопатой также перемешивают раствор в ящике и разравнивают его между верстами под

Бутобетонная кладка

Бутобетонная кладка Бутобетонная кладка состоит из бетонной смеси, в которую горизонтальными рядами втапливают бутовые камни — «изюм», объем которых составляет почти половину общего объема кладки. Для бутобетонной кладки используют камни таких же размеров, как и для

Кладка каминов

Кладка каминов В отличие от печей камины гораздо проще по своему устройству — они не требуют такой сложной конфигурации дымоходов. Этот фактор одновременно является их минусом в отношении теплоотдачи — КПД камина невысок (до 20 %), так как почти весь нагретый воздух

Кладка прямоугольными плитками

Кладка прямоугольными плитками Сланцевая крыша из прямоугольных элементов – это великолепное завершение для современного функционального здания. По стоимости такая кровля является наименее дорогостоящим покрытием из природного камня, поскольку эта форма плиток

Кладка плитками с одним скругленным краем

Кладка плитками с одним скругленным краем Сланцевые плитки могут быть прямоугольной формы, но со скругленными краями, такая форма элементов оптимальна для укладки в прямые линии. Поверхность сланцевой кровли из элементов со скругленным краем, выложенных ровно и

Чешуйчатая кладка

Чешуйчатая кладка Чешуйчатая кладка кровельного покрытия может быть верным решением для тех, кто предпочитает округлые формы, широкие линии и эстетическое совершенство – это всего три особенности, присущие сланцевой крыше из чешуйчатых элементов. Плитки чешуйчатой

Старогерманская кладка

Старогерманская кладка Кладка сланцевой крыши в старогерманском стиле среди крыш из натурального шифера слывет истинно королевской роскошью, произведением искусства. Эта сланцевая крыша – крыша особого качества, она гармонична и долговечна, отлично сочетается с самой

«Дикая» кладка

«Дикая» кладка «Дикая» кладка – это прекрасный вариант для крыши произвольной планировки, которая требует особого покрытия. Кровля с «дикой» кладкой – лучшая крыша для любителя индивидуальных решений. Такая кладка позволяет создавать крышу для дома в эклектическом,

7 видов бутовой кладки

Содержание



Искусство возведения каменных блоков, соединенных вместе раствором, называется каменной кладкой. Каменная кладка, в которой используются необработанные или грубо обработанные камни, называется каменной кладкой.

✔ Эта кладка имеет широкие швы, так как используются камни нестандартных размеров.

✔ Бутовая кладка может быть следующих видов:








  Виды бутовой кладки



а. Случайная кладка из бутового камня

Кладка, построенная из необработанных или частично обработанных камней в случайном порядке, называется случайной каменной кладкой.

Существует 2 типа кладки из случайного бутового камня:



1. Кирпичная кладка из случайного бутового камня

Это самый грубый и дешевый вид каменной кладки.

В этом типе кладки используются камни самых разных размеров.

Поскольку камни неоднородны по размеру и форме; следует проявлять большую осторожность и целостность при их размещении таким образом, чтобы они адекватно распределяли давление по максимальной площади и в то же время избегали длинных непрерывных вертикальных швов.

Прочное соединение должно быть доступно как в поперечном, так и в продольном направлении. Поперечная связь получается за счет свободного использования заголовков.

Камни большего размера выбираются для клинков и косяков, чтобы придать им повышенную прочность и улучшить внешний вид. Этот тип кладки также известен как кладка из необработанного бутового камня.

Некоторые особенности каменной кладки из несортированного щебня:

a. Это самый дешевый и грубый вид кладки.

б. Имеет разнообразный внешний вид.

в. Углы камней перед использованием слегка сбиваются.

д. Для увеличения прочности этой кладки на углах и косяках используются крупные камни.

эл. «Сквозной камень» используется в каждом квадратном метре для соединения граней и подкладок.



2. Строительство рядами: случайная кладка из бутового камня

Метод строительства такой же, как описано выше, за исключением того, что работа примерно выравнивается для формирования рядов толщиной от 30 до 45 см.

Все поля разной высоты.

При сооружении этого вида кладки в первую очередь строятся квойны и между вершинами квойнов натягивается леска (бечевка).

Затем промежуточная стена поднимается до этого уровня с помощью камней разного размера.

На рисунке ниже показана процедура, при которой камни пронумерованы в порядке их размещения. Эта форма кладки лучше, чем кладка из беспорядочного булыжника.






б. Кладка из квадратного бутового камня

Тип кладки из бутового камня, при котором перед укладкой облицовочные камни обрабатываются по всем швам и ложам путем зачистки, называется каменной кладкой из квадратного бутового камня.

Существует 3 типа квадратной бутовой кладки, которые описаны ниже:



a. Кладка из квадратного бутового камня UnCoursed

В кладке из квадратного бутового камня используются камни с прямыми ложами и сторонами. Камни обычно придают квадратную форму и доводят до шлифовки молотком или прямой огранки.

В необработанном квадратном щебне, также иногда известном как щебень с квадратной шейкой, камни с прямыми краями и сторонами доступны в различных размерах (высоте). Они расположены на лице в виде нескольких неправильных узоров.

Хорошего внешнего вида можно добиться, используя в узоре подступенки (крупный камень, обычно сквозной камень), выравниватели (более тонкие камни) и снек или чек (маленький камень), имеющие соотношение глубины 3:2 : 1 соответственно.

Снеки — характеристика этого типа конструкции, отсюда и название. Это предотвращает возникновение длинных непрерывных стыков.

Примечание: L означает выравниватель. S означает Снек. R означает Райзеры.



б. Квадратный щебень: построенный для рядов

В этом типе кладки также используются те же камни, что и для неуложенного квадратного щебня. Но работа на уровне до курсов разной глубины. Курсы имеют разную высоту.

Каждый ряд может состоять из квоинов, косяков, бондеров и мыслей одинаковой высоты с небольшими камнями, встроенными между ними до высоты больших камней, чтобы завершить ряд.

Примечание: T означает более крупные камни.



в. Квадратный булыжник: обычный рядный

В этом типе кладки стена состоит из нескольких рядов разной высоты, но высота камней в одном конкретном ряду одинакова.

При одинаковой высоте рядов кладку обычно называют рядовой бутовой кладкой (кладкой CR).





Некоторые особенности квадратной бутовой регулярной рядовой кладки:

a. Это превосходная разновидность бутовой кладки.

б. Используемые камни подравниваются по всем стыкам и пластам и укладываются рядами.

в. Камни укладываются рядами равными слоями.

д. Суставы равномерные.






  в. Разные типы

а. Многоугольная стена (многоугольная каменная кладка)

В этом типе камни обрабатываются молотком с лицевой стороны до неправильной многоугольной формы. Эти камни уложены так, чтобы показать лицевые суставы, идущие неравномерно во всех направлениях.

Могут быть два типа многоугольных ограждений.

В первом типе камни имеют лишь грубую форму, в результате чего получается только грубая подгонка. Такая работа известна как грубая работа .

Во втором типе грани камней оформляются более тщательно, чтобы они подходили более плотно. Такая работа известна как тщательно отобранных работ.



б. Кремневая стена (каменная кладка из бутового камня)

Камни, используемые в этой кладке, представляют собой кремни или булыжники, которые различаются по ширине и толщине от от 7,5 до 15 см и длиной от от 15 до 30 см . Это неправильные по форме конкреции кремнезема. Камни очень твердые. Но они хрупкие и поэтому могут легко сломаться.

Расположение булыжников на лицевой стороне может быть как рядовым, так и нерельсовым или же рядовым.

Прочность кремневой стены может быть повышена за счет укладки рядов из тонких длинных камней или кирпичей с интервалом по вертикали 1-2 метра.






d. Кладка из сухого щебня

Кладка из бутового камня, построенная без использования раствора или других вяжущих веществ, называется кладкой из сухого щебня.

В этой кладке используются необработанные или частично обработанные камни.

Подходит для возведения стен высотой менее 6 м.





Читайте также:   Искусственные камни

Последние статьи

Бутовая кладка — ее 3 [Виды, преимущества и недостатки]

Инженер Рамиз | 3 мая 2020 г. | Материалы | Комментариев нет

Бутовая кладка обычно используется при строительстве стен, и в этой кладке используемые каменные блоки либо сравнительно грубо обработаны, либо необработаны и уложены в подходящий раствор.

Бутовая кладка является типом каменной кладки, и в этой кладке швы не имеют одинаковой толщины, а стены из сухого бутового камня являются самой основной формой этой кладки, которая используется в сельской местности и популярна в ландшафтных районах.

Прочность этой кладки зависит от качества раствора, использования длинных сквозных камней и правильного заполнения раствором промежутков.

Типы бутовой кладки:

Существуют три основных типа этой кладки, такие как;

  1. Случайная кладка из бутового камня
  2. Кирпичная кладка из бутового камня
  3. Кирпичная кладка из сухого щебня
Кладка из случайного щебня:

В этой кладке используются необработанные или обработанные молотком камни, известные как кладка из случайного щебня.

Случайная кладка также делится на два типа;

Кирпичная кладка из случайного щебня без покрытия;

В этом типе кладки камни укладываются без образования рядов, это самый грубый и дешевый вид кладки, и камни, используемые в этой кладке, бывают разных форм и размеров. Все выступающие углы камней перед укладкой слегка сбивают, швы заполняют и промывают. Для увеличения их прочности на углах и косяках используются крупные камни.

Применение:

В случае обычных зданий эта кладка используется для возведения стен небольшой высоты.

Каменная кладка из рядового щебня;

В этом типе щебня кладочные камни укладываются ровными рядами и через определенные промежутки, укладываются коллекторы одной высоты ряда и камни обрабатываются молотком.

Приложения;

Кладка рядовая рядовая применяется для строительства жилых домов, ограждающих стен, котлованов и т.п.



Кладка из бутового бруса:

При кладке прямоугольного сечения лицевые камни выравниваются по всем швам и основаниям путем обработки молотком перед их фактической укладкой.

Существует два типа каменной кладки;

Кладка из бутового брусчатого бруса;

В этом типе кладки долото или молоток укладывают обработанный камень рядами, и эта кладка состоит из камней, имеющих квадратную форму на всех стыках, и камни должны укладываться рядами равных слоев. Стыки также должны быть ровными.

Приложения;

Для строительства общественных зданий, больниц, школ и современных жилых домов применяется этот тип кладки.

Кирпичная кладка из бутового квадрата без брусчатки;

В этом типе каменной кладки обработанные молотком камни укладываются без прокладывания рядов и состоят из камней, имеющих квадратную форму на всех стыках. Все камни разного размера.

Приложения;

Этот тип кладки используется для строительства обычных зданий в холмистой местности, где доступны камни хорошего качества.

Кладка из сухого щебня;

В сухой щебень кладочные камни укладываются без использования раствора и представляет собой обычную кладку и используется для возведения стены высотой не более 6м. Это самый дешевый, но в строительстве требуется более квалифицированная рабочая сила, и для ненесущих стен, таких как составная стена, используется этот тип кладки.

Преимущества:

Есть следующие преимущества этой кладки, такие как;

  1. Улучшает противопожарную защиту здания, и по этой же причине камины обычно изготавливают из кирпича.
  2. Эта кладка обладает высокой устойчивостью к гниению, вредителям, погодным условиям и стихийным бедствиям.
  3. Придает дому или зданию привлекательный деревенский или элегантный вид в зависимости от используемого материала.
  4. Эта кладка выдерживает большие сжимающие весовые нагрузки, отличается прочностью и устойчивостью.
  5. За счет этих кладочных элементов увеличивается тепловая масса зданий.
  6. Имеет более длительный срок службы.

Недостатки:

Есть и некоторые недостатки этой кладки, такие как;

  1. В строительстве такой кладки используются тяжелые камни и из-за большого веса транспортировка затруднена.
  2. Трещина возникает при любой осадке фундамента.
