Опубликовано Цветовое обозначение в электроустановках шин, проводов, проводников — Вызов электрика на дом СПб | Услуги электрика
/ 6 февраля, 2012/ Кабель. Провод./ 0 комментариев
Цветовое обозначение шин
Согласно шестого издания ПУЭ в электроустановках должна быть обеспечена возможность легкого распознавания частей, относящихся к отдельным их элементам (простота и наглядность схем, надлежащее расположение электрооборудования, надписи, маркировка, расцветка).
Буквенно-цифровое и цветовое обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.
Шины должны быть обозначены:
1) при переменном трехфазном токе:
- шины фазы A — желтым цветом,
- шины фазы B — зеленым,
- шины фазы C — красным,
- нулевая рабочая N — голубым,
- эта же шина, используемая в качестве нулевой защитной, — продольными полосами желтого и зеленого цветов;
2) при переменном однофазном токе:
- шина A, присоединенная к началу обмотки источника питания, — желтым цветом,
- шина B, присоединенная к концу обмотки, — красным.
3) при постоянном токе:
- положительная шина [+] — красным цветом,
- отрицательная [−] — синим,
- нулевая рабочая M — голубым;
4) резервная как резервируемая основная шина; если же резервная шина может заменять любую из основных шин, то она обозначается поперечными полосами цвета основных шин.
• Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока.
Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или для антикоррозийной защиты.
Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым только в местах присоединения шин; если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать.
Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462* «Идентификация проводников по цветам или цифровым обозначениям».
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т. ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.
Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.
Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.
Шины должны быть обозначены:
- 1) при переменном трехфазном токе: шины фазы A — желтым, фазы B — зеленым, фазы C — красным цветами;
- 2) при переменном однофазном токе шина В, присоединенная к концу обмотки источника питания, — красным цветом, шина А, присоединенная к началу обмотки источника питания, — желтым цветом. Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;
- 3) при постоянном токе: положительная шина (+) — красным цветом, отрицательная (−) — синим и нулевая рабочая M — голубым цветом.
———-
* Прим.: ГОСТ Р 50462 заменён на ГОСТ Р 50462-2009.
Обозначение электропроводки
Согласно ПУЭ-7 электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:
- голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;
- двухцветной комбинации зелено—желтого цвета — для обозначения защитного или нулевого защитного проводника;
- двухцветной комбинации зелено—желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета — для обозначения фазного проводника.
Цветовое обозначение по функциональному назначению
Цветовая идентификация проводников по функциональному назначению цепей, в которых используют (согласно ГОСТ 12.2.007.0):
- для проводников в силовых цепях — черный;
- для проводников в цепях управления, измерения и сигнализации переменного тока — красный;
- для проводников в цепях управления, измерения и сигнализации постоянного тока — синий;
- для нулевых защитных проводников — комбинация зеленого и желтого;
- для проводников, соединенных с нулевым рабочим проводником и не предназначенных для заземления, — голубой.

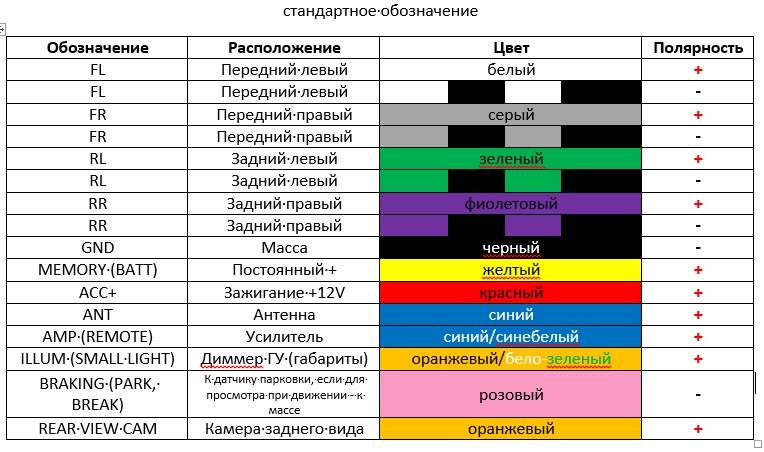

Идентификация проводов
Согласно ГОСТ МЭК 60204-1-2002 «ЭЛЕКТРООБОРУДОВАНИЕ МАШИН И МЕХАНИЗМОВ» если для идентификации проводов применяют маркировку цветом, могут быть использованы следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, голубой (включая светло-голубой), фиолетовый, серый, белый, розовый, бирюзовый[1].
В целях безопасности цвета зеленый и желтый не должны использоваться, если имеется возможность спутать их с двухцветным сочетанием зеленый—желтый.
Защитный провод должен быть легко распознаваем благодаря своей форме, расположению, маркировке или цвету. Когда используют обозначение цветом, это должно быть двухцветное сочетание зеленый—желтый. Его используют по всей длине провода. Это сочетание предназначено только для защитного провода.
На изолированных проводах двухцветное сочетание зеленый—желтый должно быть таким, чтобы на длине 15 мм один из цветов покрывал не менее 30%, но не более 70% поверхности провода, а другой цвет — оставшуюся часть.
Когда защитный провод легко различим благодаря своей форме, конструкции, расположению (например, провод с оплеткой) или когда изолированный провод труднодоступен, цветовое кодирование не является обязательным по всей длине. Однако концы или доступные части должны четко маркироваться графическим символом 417-МЭК-5019[2] или двухцветным сочетанием зеленый—желтый.
Когда цепь включает нулевой провод, обозначаемый цветом, последний должен быть светло-голубым (МЭК 60446, 3.1.2). Если возможно разночтение, светло-голубой цвет не должен использоваться для обозначения других проводов. При отсутствии нулевого провода светло-голубой провод может быть использован для других целей, но только не в качестве защитного провода.
Когда используют обозначение цветом, применяемые в качестве нулевых неизолированные провода должны маркироваться светло-голубой полосой шириной от 15 до 100 мм, цвет, который дублируют на каждой оболочке, оборудовании или в каждом доступном месте, или же окрашивают в светло-голубой цвет по всей длине.
Идентификация других проводов должна осуществляться с помощью цвета (или целиком, или одной, или несколькими полосами), цифр, букв, а также путем их сочетания. Цифры должны быть арабскими, буквы — латинскими (прописными или строчными).
• Изолированные однополярные жесткие провода должны иметь следующее цветовое обозначение:
- черный — силовые цепи переменного и постоянного тока;
- красный — цепи управления переменного тока;
- голубой — цепи управления постоянного тока;
- оранжевый — цепи управления блокировкой с питанием от внешнего источника энергии.
Исключения относительно вышеперечисленного допустимы:
- для внутренних кабелей на независимых приборах, приобретаемых отдельно с полным комплектом кабелей;
- когда используемый изоляционный материал невозможно окрасить в нужные цвета;
- когда используется многопроводный кабель, за исключением двухцветного сочетания зеленый-желтый.
| [1] Примечание. Перечень цветов взят из МЭК 60757. |
| [2] |
Графический символ 417-МЭК-5019 |
http://www.electromonter.info
Поделиться этой записью
Цветовая маркировка трубопроводов по ГОСТ 14202 — ТАРГИС
В настоящее время на Российских промышленных предприятиях персонал все чаще обращается в вопросам маркировки трубопроводов. При большом количестве и протяженности коммуникаций необходимость идентифицировать трубопроводы была всегда, но именно в последнее десятилетие, с внедрением современных материалов, появляется большое разнообразие способов маркировки.
На начальном этапе принимается решение о том, какой способ маркировки трубопроводов выбрать. Некоторые выбирают наиболее доступный — стрелки нанесенные краской. Однако, современные предприятия стремятся производить маркировку трубопроводов согласно действующих государственных стандартов, основным из которых является ГОСТ 14202. В данном ГОСТ самое первое и главное требование — цветовая маркировка трубопроводов.
Основы цветовой маркировки трубопроводов по ГОСТ 14202
Основным требованием ГОСТ 14202 к маркировке трубопроводов является опознавательная окраска трубопроводов в различные цвета в зависимости от транспортируемого вещества. Соответствие групп веществ и цветов представлены в таблице 1.
| Таблица 1 | ||
| Транспортируемое вещество | Образцы и наименование цветов опознавательной окраски | |
| Цифровое обозначение группы | Наименование | |
| 1 | Вода | Зеленый |
| 2 | Пар | Красный |
| 3 | Воздух | Синий |
| 4 5 | Газы горючие Газы негорючие | Желтый |
| 6 | Кислоты | Оранжевый |
| 7 | Щелочи | Фиолетовый |
| 8 9 | Жидкости горючие Жидкости негорючие | Коричневый |
| 10 | Прочие вещества | Серый |
Таким образом, если на предприятии функционирует множество трубопроводов с различным содержимым, то цветовая маркировка трубопроводов по ГОСТ 14202 существенно упрощает визуальное восприятие и понимание схемы трубопроводов.
Например, для цветовой маркировки воздуховодов цвет окраски синий, ГОСТ 14202 предусматривает для синего цвета контрастный черный.
Однако, синий цвет (в обыденном его представлении) не контрастирует с черным. В такой ситуации ГОСТ 14202 рекомендует использовать синий цвет окраски с добавлением в краску белого цвета (на практике получается голубой).
Аналогично ситуация обстоит и с цветовой маркировкой трубопроводов щелочи — фиолетовый цвет на практике приобретает сиреневый оттенок.
Цветовая маркировка трубопроводов по ГОСТ 14202, транспортирующих опасные вещества
Не редко на предприятиях по трубопроводам транспортируются вещества, опасные для жизни и здоровья людей, окружающей среды. Для данных веществ предусмотрено дополнительное обозначение — предупреждающие цветные кольца.
Также, опасные вещества различаются по свойствам: легковоспламеняемые, огнеопасные, взрывоопасные и ядовитые, токсичные и радиоактивные. Соответствие цвета предупреждающих колец и опасного свойства представлены в таблице 2.
| Таблица 2 — Цвета предупреждающих колец | ||
| Образцы сигнальных цветов | Наименование сигнальных цветов | Свойство транспортируемого вещества |
| Красный | Легковоспламеняемость, огнеопасность и взрывоопасность | |
| Желтый | Опасность или вредность (ядовитость, токсичность, способность вызывать удушье, термические или химические ожоги, радиоактивность, высокое давление или глубокий вакуум и др.) | |
| Зеленый | Безопасность или нейтральность | |
Различается и степень опасности транспортируемых веществ для человека. ГОСТ 14202 делит вещества по степени опасности на 3 группы, каждой группе соответствует определенное число колец опасности (таблица 3).
| Таблица 3 | ||||
| Группа | Количество предупреждающих колец | Транспортируемое вещество | Давление в кгс/см² | Температура в °С |
| 1 | Одно | Перегретый пар | До 22 | От 250 до 350 |
| Горячая вода, насыщенный пар | От 16 до 80 | Св. 120 | ||
| Перегретый и насыщенный пар, горячая вода | От 1 до 16 | От 120 до 250 | ||
| Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости) | До 25 | От минус 70 до 250 | ||
| Негорючие жидкости и пары, инертные газы | До 64 | От минус 70 до 350 | ||
| 2 | Два | Перегретый пар | До 39 | От 350 до 450 |
| Горячая вода, насыщенный пар | От 80 до 184 | Св. 120 | ||
| Продукты с токсическими свойствами (кроме сильнодействующих ядовитых веществ и дымящихся кислот) | До 16 | От минус 70 до 350 | ||
| Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости) | От 25 до 64 | От 250 до 350 и от минус 70 до 0 | ||
| Негорючие жидкости и пары, инертные газы | От 64 до 100 | От 340 до 450 и от минус 70 до 0 | ||
| 3 | Три | Перегретый пар | Независимо от давления | От 450 до 660 |
| Горячая вода, насыщенный пар | Св. 184 | Св. 120 | ||
| Сильнодействующие ядовитые вещества (СДЯВ) и дымящиеся кислоты | Независимо от давления | От минус 70 до 700 | ||
| Прочие продукты с токсическими свойствами | Св. 16 | От минус 70 до 700 | ||
| Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости) | Независимо от давления | От 350 до 750 | ||
| Негорючие жидкости и пары, инертные газы | Независимо от давления | От 450 до 700 | ||
ГОСТ 14202 предусматривает применение всех возможных вариантов цветовой маркировки трубопровода.
Например, если трубопровод транспортирует опасное ядовитое вещество из группы “ГАЗ”, следовательно цвет трубопровода должен быть желтый, а также на него должны быть нанесены (в зависимости температуры и давления) предупреждающие кольца желтого цвета.
Однако, желтые кольца не будут заметны на желтом фоне. Для этого ГОСТ 14202 рекомендует нанесение каемок по краям колец.
Для желтых колец на желтом и оранжевом фоне — каемки черного цвета, для зеленых колец на зеленом фоне — каемки белого цвета.
Таким образом, основные требования ГОСТ 14202 к цветовой маркировке трубопроводов следующие:
- — цветовая маркировка трубопроводов в зависимости от различных групп транспортируемых веществ;
- — цветовая маркировка трубопроводов в зависимости от степени опасности транспортируемых веществ.
Для конкретизации типа вещества, его параметров, направления движения по трубопроводу наносятся маркировочные надписи в виде стрелок соответствующей формы и знаки опасности, требования к которым также содержатся в ГОСТ 14202.
В результате, правильная цветовая маркировка трубопроводов в соответствии с ГОСТ 14202 закрывает потребности любого предприятия в идентификации трубопроводов, транспортирующих как вещества разных групп, так и вещества с различными степенями опасности.
NASD — Цветовое кодирование
Понять и разработать систему цветового кодирования опасностей на ферме и на рабочем месте.
Единая цветовая система, обозначающая взаимосвязь цвета и опасности, предупреждает сотрудников о
опасности безопасности. Знание системы повышает безопасность сотрудников. Совершите поездку по операции, указывая на различные
примеры используемой цветовой маркировки и выявленных опасностей. ВСЕ СОТРУДНИКИ должны быть ознакомлены с
система цветового кодирования. Переназначенные работники должны выучить цветовые коды в своей новой области.
Ниже приведено рекомендуемое руководство по системе цветового кодирования. Разместите копию системы цветового кодирования в легко найти место для быстрой справки. Используйте четко напечатанные этикетки с цветами. Знаки, бирки и билеты должны следовать тем же основным цветам.
Стандартная система цветового кодирования:
- КРАСНЫЙ — Обозначает противопожарное оборудование и безопасные контейнеры для легковоспламеняющихся веществ. Идентифицирует аварийные устройства (аварийные выключатели, стоп-бар, кнопки).
- ОРАНЖЕВЫЙ — Будьте осторожны с механизмами или оборудованием, которые могут порезать, раздавить, ударить или вызвать другие травмы.
- ЖЕЛТЫЙ — Предупреждение о физических опасностях (поскользнуться, споткнуться, упасть, застрять между опасностями и удариться о них).
- ЗЕЛЕНЫЙ — Находит оборудование для оказания первой помощи.
- СИНИЙ — Предостережения против использования или перемещения ремонтируемого оборудования или запуска оборудования.
- ПУРПУРНЫЙ И ЖЕЛТЫЙ или ЧЕРНО-ЖЕЛТЫЙ — Предупреждает об опасности радиации.
- ЧЕРНЫЙ, БЕЛЫЙ ИЛИ КОМБИНАЦИЯ — Контролирует и обозначает движение транспорта, отмечает проходы, зоны обслуживания и подобные зоны.
Просмотрите следующие пункты
- Все сотрудники должны быть ознакомлены с планом цветового кодирования, используемым на ферме или на рабочем месте.
- Разместите копию системы цветового кодирования на видном месте для всех сотрудников.
- Для обозначения опасностей важно следовать системе цветовой кодировки.
Верно или неверно
| 1. Использование системы цветового кодирования позволяет идентифицировать опасности. | Т | Ф |
| 2. Сотрудникам важно ознакомиться с система цветового кодирования, используемая на операции. | Т | Ф |
| 3. Система цветового кодирования может следовать только установленным правилам. | Т | Ф |
4. Линии, по которым подается вода, пар, электричество, высокое давление, воздух,
газы и химикаты — это тип линий, которые необходимо
цветовая кодировка. | Т | Ф |
| 5. Следует использовать четко напечатанные этикетки с цветовой маркировкой. программа. | Т | Ф |
Ключ ответа
1. Т, 2. Т, 3. Ж, 4. Т, 5. Т
