Соединители для электрических проводов: клеммные колодки, зажимы

О соединителях для электрических проводов очень важно знать, ведь от их качества зависит электрический контакт. Способов соединения проводов есть множество, это можно сделать старыми способами или использовать клеммные колодки.

При работе с электропроводкой всегда придется соединять провода. С электричеством всегда надо быть настороже и при подключении нового электроприборов или при ремонте нужно не забывать, что работа должна быть выполнена надежно и прочно.

Далее мы поговорим о том, какие существуют соединители для электрических проводов и способы их монтажа клеммной колодкой.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

Соединения проводов скруткой.

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

Соединение проводов пайкой.

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Использование клеммных колодок.

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Пружинные клеммы.

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительный сжим.

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

ножевых;
вилочных;
кольцевых;
штыревых;
муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм² методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм². Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм² окрашиваются в синий цвет, остальные (от 2 до 6,64 мм²) – в жёлтый цвет.

Муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25-16,78 мм. Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Колодки электрические соединительные

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.
Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.
Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.
Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.
В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.
Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.
Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.
Они обладают целым рядом преимуществ:
Простота использования.
Возможность соединения проводов из разнородных материалов.
Защита от коррозии и других внешних воздействий.
Надежность, прочность соединений.
Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:
винтового;
пружинного;
ножевого;
Клеммы на пластиковых колодках
Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.
В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.
Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.
Самозажимные клеммы
Монтаж проводки с использованием таких клемм отличается простотой и быстротой.
Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шине. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.
Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.
А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.
Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO».
Клеммные колодки винтовые
Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко. На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты.
Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников (коннекторов) для соединения проводов – одиночные и групповые.
Клеммникам винтовым для соединения проводов присущи: выраженная механическая прочность; возможность работы с кабелями сечением до 25 мм; использование в цепях слабых токов и силовых. Работать с этим видом соединителей несложно.
Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.
Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5 мм² по 35 мм².
К достоинствам винтовых колодок можно отнести:
Не требуется специальный инструмент (нужна только отвертка).
Возможность многократного использования.
Возможность использования необходимого количества сегментов.
Винтовые колодки имеют также целый ряд недостатков:
Высокое переходное сопротивление.
Невысокая надежность (при вибрации ослабевают).
Ограничения по материалу проводов.
Длительность монтажа.
Требуется определенный навык для затяжки.
Необходимо ежегодное обслуживание.
Такими клеммами нежелательно. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.
Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.
Таким образом, больше всего для такого исполнения подходят медные одножильные провода.
Выполнить монтаж винтовым соединением очень просто:
От колодки отрезать необходимое количество клемм (обычным ножом).
Зачистить изоляцию соединяемых проводов (на 5-12 мм).
Вставить зачищенные концы проводов в клеммы.
Затянуть винты.
Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.
При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

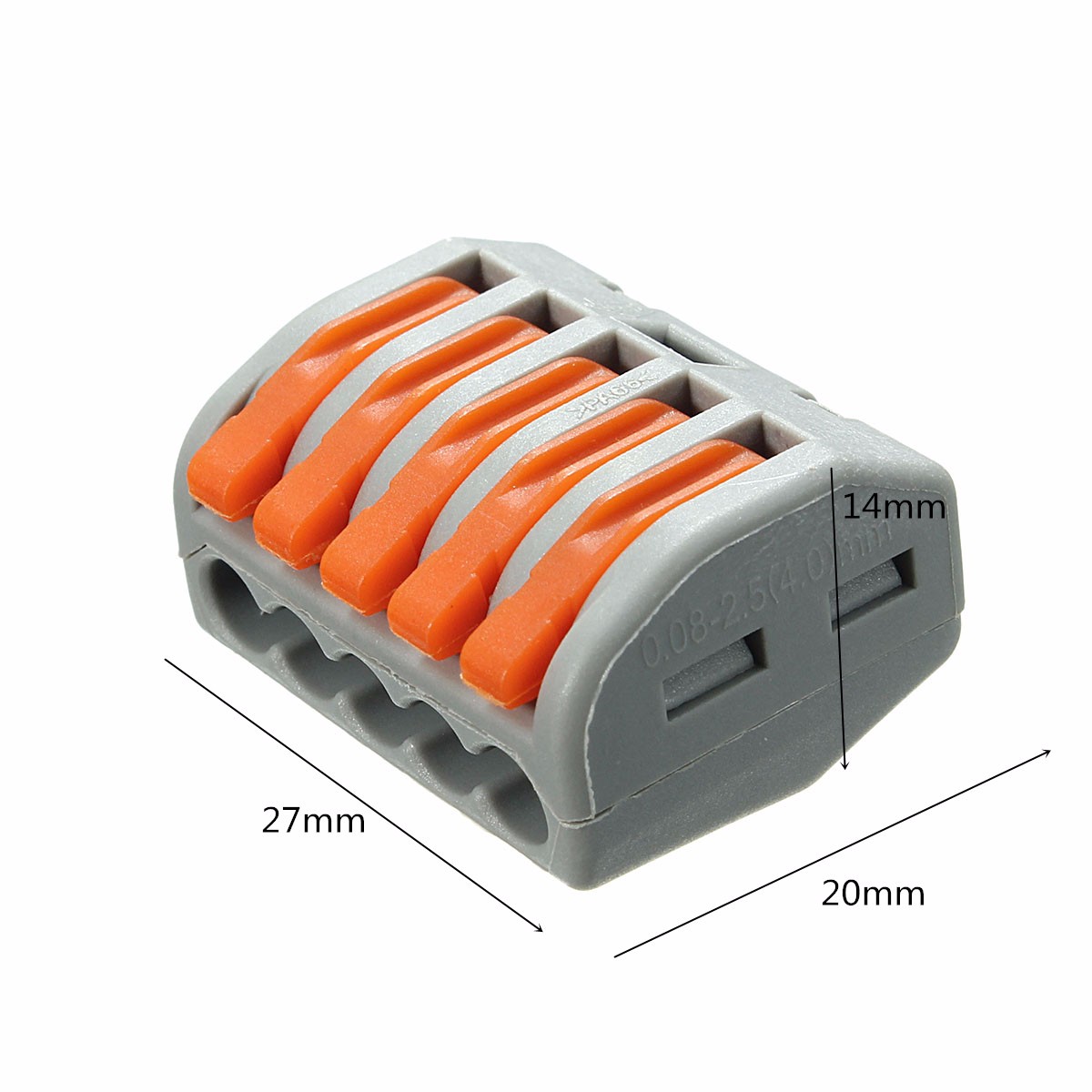

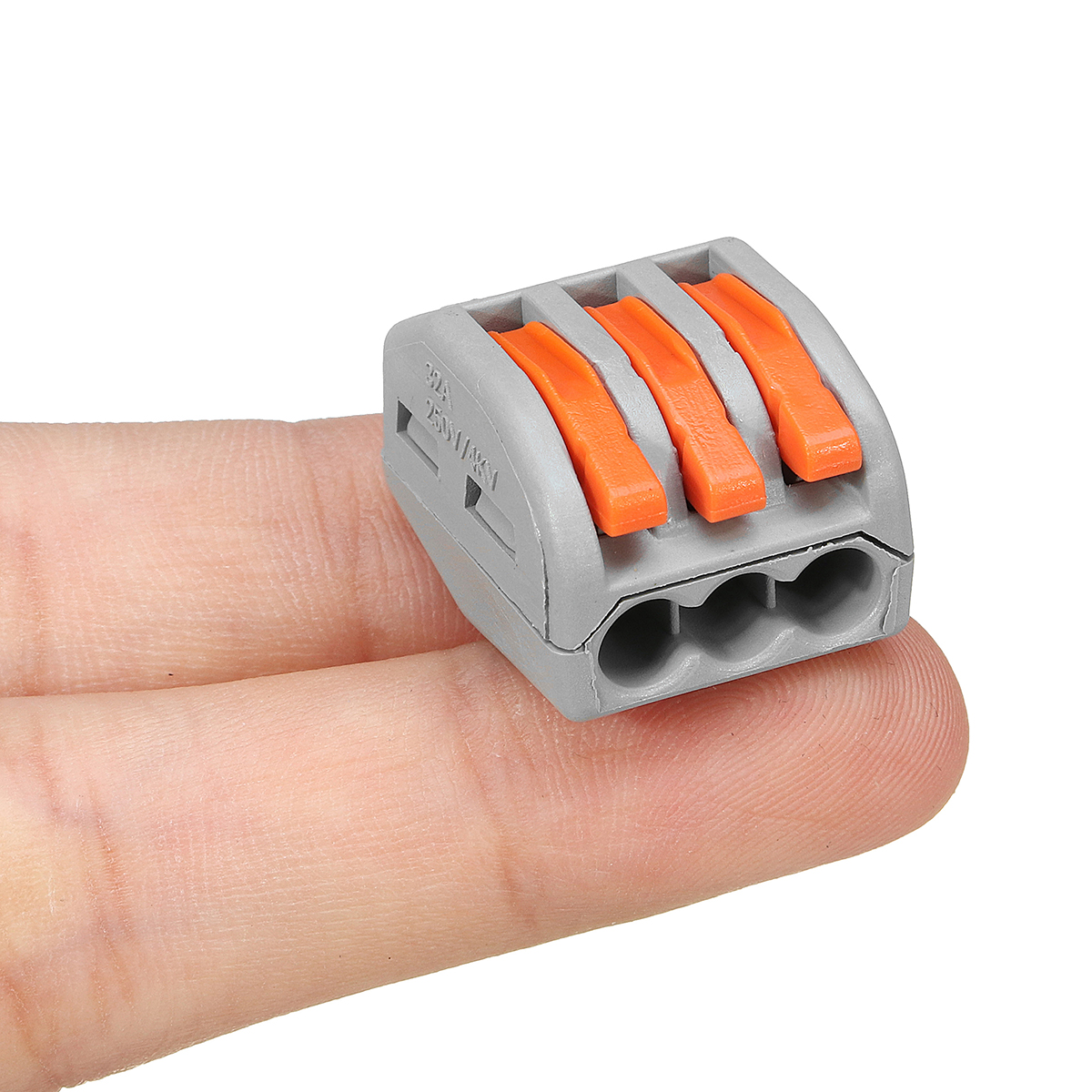

<noscript><img src='/800/600/https/img.banggood.com/images/oaupload/banggood/images/B5/9F/291bea20-731a-adf9-b921-15cf73f85b49.jpg' /></noscript> com/embed/AfdybUU-7tE?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Клеммные колодки пружинного типа
Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.
Серия WAGO выпускается в 2 вариантах:
PUSH WIRE (неразъемные одноразовые).
CAGE CLAMP (многоразовые).
Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.
Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.
Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.
Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.
Модель WAGO. WAGO способны соединять 2-8 проводников с диаметром 0,5-4 мм². Они рассчитаны на напряжение 220 В и ток 32 А.
Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.
Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).
Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35 мм². Существует возможность соединения до 50 проводов одновременно.
Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.
Монтаж предельно прост и доступен:
Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13 мм.
Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.
Преимущества пружинных соединений:
Наличие отдельного гнезда для каждого проводника.
Прочное, качественное соединение.
Низкое переходное сопротивление.
Возможность состыковки проводов из различных материалов.
Защита от коррозии, а также других внешних воздействий.
Не требуется специальных инструментов.
Не требуется специальных навыков.
Возможность многоразового применения.
Не требует ежегодного обслуживания.
Устойчивость к вибрациям.
Свободный доступ для измерительных инструментов.
Распределение потенциала (при необходимости) используя перемычки.
К недостаткам можно отнести невысокие допустимые токи.
Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.
Клеммные колодки ножевого типа
Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.
Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5 мм для проводников сечением 0,2-1 мм², шириной 6 мм для проводников 1-2,5 мм². Большая площадь контакта позволяет выдерживать токи до 24 А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.
Существуют одноразовые и многоразовые колодки. К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.
Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.
Преимущества ножевых клеммников:
Экономия времени на монтаж.
Зачистка и обжимка провода не требуется.
Безопасное соединение за счет рычага с защелкой.
Надежность, компактность.
Не требуется специальный инструмент.
Не требуются специальные навыки.
Повышенная электробезопасность.
К недостаткам можно отнести только высокую цену.
Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.
Клеммные зажимы
Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.
Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.
Клеммные колодки Wago
В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.
Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.
Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.
Push Wire
Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.
WAGO push wire
Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.
Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.
Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

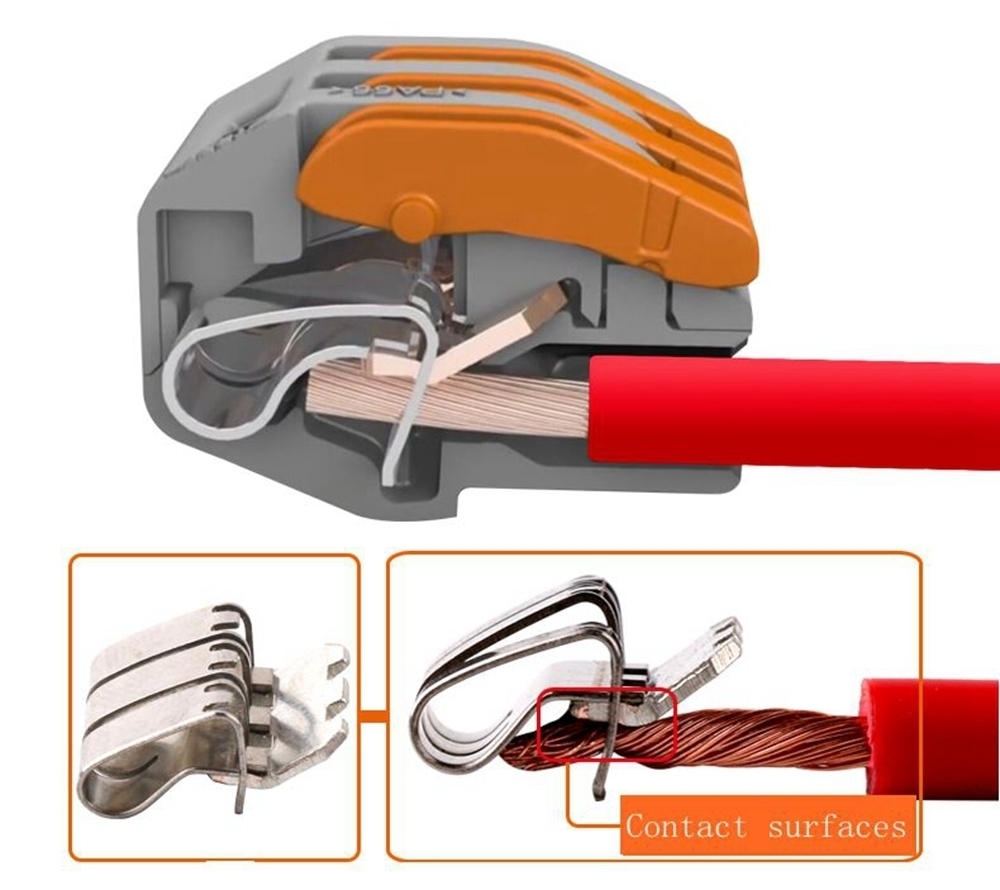

Универсальный Power cage clamp
Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.
Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.
Наборный Cage clamp
Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм². Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.
Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.
Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.
Cage clamp S
Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.
Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.
Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.
Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.
Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.
Соединение медных и алюминиевых проводов в домашних условиях
Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.
Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.
Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.
Соединение проводов клеммной колодкой
При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.
Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.
Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.
Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.
Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.
А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.
Как соединять многожильные провода в колодке
Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.
Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.
Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.
Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.
Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.
Процесс монтажа наконечников выполняется в несколько этапов:
Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.
Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.
Как соединить провода | Лучшие и быстрые способы
Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение – это сварка, а потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.
Винтовой клеммник
Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.

Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.
Колпачки СИЗ
СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.
Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.
На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ
Клеммники ВАГО (WAGO)
Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.

В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману. В результате ваш электромонтаж будет намного крепче и безопаснее.
Также не забывайте и про силу тока, на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.
Электрические соединители. Что такое и какие бывают электрические соединители?

Электрический соединитель — это… Что такое Электрический соединитель?
В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 15 мая 2011.
Разъём XLR, с ключом для совпадения контактов.
Электри́ческий соедини́тель (разъём) — электромеханическое устройство для осуществления соединения электрических проводников. Обычно состоит из вилки или штекера (от нем. Stecker) и соответствующего ему гнезда (розетки).
Устройство

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 27 мая 2012.
Электрическое соединение совершается путём создания электрического контакта между проводниками. Число контактов определяется назначением разъёма и может составлять от одного до нескольких тысяч.
Конструктивно разъём состоит, как правило, из корпуса и контактной группы.
Корпус разъёмов бывает разборным и не разборным. Изготавливают их из пластика, резины, керамики, металла и др. В разъёмах с металлическим корпусом обязательно имеется изолятор из пластика или керамики.
Контактная группа изготавливается из металла с хорошей электропроводностью (сплавов алюминия или меди) и часто покрывается драгоценными металлами (серебро, золото, платина) для предотвращения окисления. Контактная группа обычно может состоять из контактного штыря (стержня круглого или иного сечения) и упругих контактных пластин. На профессиональном жаргоне штырь называется «папа», а система пластин — «мама». При сочленении разъёма штырь касается пластин, которые, изгибаясь, обеспечивают постоянный электрический контакт.

Кабельный ввод (хвостовик) нужен для того, чтобы завести кабель или провод внутрь разъёма. В простейшем случае роль кабельного ввода выполняет круглое отверстие в корпусе разъёма. Но такая конструкция приводит к тому, что при многочисленных соединениях-разъединениях кабель сильно изгибается и в результате токоведущие жилы кабеля переламываются. Чтобы этого не произошло, разъём оснащают специальным амортизатором кабеля, который позволяет кабелю гнуться только с безопасным радиусом изгиба. Чтобы предотвратить вырывание кабеля из разъёма, в устройстве предусматривают специальный удерживающий зажим. Все эти устройства объединяются под названием «кабельный ввод». Если разъём предназначен для работы в пыльной и влажной среде, то в кабельном вводе предусматривают уплотнители (прокладки) для герметизации отверстия.

Для исключения возможности ошибочного соединения большинство разъёмов выполняют с так называемыми «ключами». Ключ — это направляющие в форме разных выступов и пазов, позволяющих вставить вилку в розетку единственно возможным способом. Ключи предназначены для того, чтобы каждый контакт вилки соединился именно с предназначенным ему контактом розетки. Однако встречаются разъёмы и без ключей. Например, обычная бытовая розетка не имеет ключей и вилка может вставляться без соблюдения полярности.
Проблема гнездо/вилка
Разъём состоит из гнезда и вилки. Как правило, вилка это то, что находится на кабеле, а гнездо — то, что устанавливается на корпус, шасси прибора или другую поверхность. Всем известный пример розетки — это обычная розетка сети переменного тока 220 вольт, которую можно найти в любом доме. Соответственно, вилка — это то, что вставляется в розетку. К сожалению, такое разделение не всегда можно провести, так как бывают соединения типа «кабель-кабель» или «плата-плата», в которых достаточно сложно установить, что есть вилка, а что гнездо.

Зато следующая классификация соединителей — на «папу» (англ. male plug) и «маму» (англ. female plug) здесь более удобна. Если одна часть разъёма содержит штыри, то это «папа». Соответственно, вторая часть разъёма, состоящая из отверстия с контактными пластинами — это «мама».
К сожалению, на практике многие стоят перед сложностью определения, что считать за «папу»: то ли контактные штыри, то ли корпус разъёма, входящий в ответную часть, так же как и то, что считать за «маму»: то ли ответные контакты под штыри, то ли корпус разъёма, обхватывающий ответную часть разъёма, при том, что и он может быть обхвачен ещё и корпусом всего устройства. Справедливости ради надо сказать, что существуют и разъёмы, содержащие в одной части как штыри «папа» так и отверстия «мама». В зарубежной литературе такие разъёмы называют гермафроди́тными (англ. hermaphroditic) или беспо́лыми (англ. genderless, sexless). Более того, огромное распространение имеют разъёмы, в которых отсутствуют контактные штыри и, соответственно, обхватывающие их контакты. Вместо штырей там используются контактные площадки, которые выглядят равнозначно с обеих сторон разъёма. Примером тому могут служить всем известные компьютерные разъёмы USB.

Учитывая это (как и огромное количество ошибок на практике при именовании типа зарубежных разъёмов), в советской технической литературе была однозначно принята классификация по признаку «гнездо-штекер», хотя в разговорной речи иногда и использовались такие понятия как «папа» и «мама». Поэтому во избежание путаницы предпочтительнее использовать отечественную классификацию разъёмов по типу «гнездо-штекер» как обязательную с возможным дополнительным уточнением типа и самих контактов «папа» или «мама».
Таким образом, учитывая обе эти классификации, мы получаем четыре группы разъёмов:
гнездо «мама»,
гнездо «папа»,
штекер «мама»,

штекер «папа».
Классификация
В зависимости от назначения разъёмы классифицируются по:
применению (сигнальные, питающие, аудио, видео, компьютерные и пр.),
по напряжению (низковольтные, высоковольтные),
по силе тока (слаботочные, сильноточные),
по диапазону частот проходящего через них тока (на постоянный ток (DC), низкочастотные, высокочастотные),
методу монтажа (на панель, на провод, на шасси),
способу подключения провода к контакту (винтовая клемма, обжим, пайка),
защищенности от внешней среды (чаще всего используется система IP. Самая высокая степень защиты IP68).
Характеристики
Общие
Число контактов
Допустимые токи и напряжения
Контактное давление
Контактное сопротивление
Электрическая прочность
Сопротивление межконтактной изоляции
Диапазон рабочих частот
Габариты
Допустимые климатические и механические условия эксплуатации
Гарантированное кол-во циклов коммутации
Стандартные разъёмы
В современной цивилизации используется огромное число типов разъёмов. Наиболее распространенные типы разъёмов перечислены в списке:
BNC
C13/C14
C15/C16
C19/C20
CE100
CE156
IEEE 1284-B («Centronics»)
IEEE1394 («Fire Wire»)
DC
DIN 41
DIN AV
D-SUB
DUBOX
F
FME
HTS
IDC
Jack (TRS)
KK
LPT
MCX
MICRO-FIT
MICRO-MATCH
MINI-FIT MNL
MMCX
N
NS25
NS39
RCA
RJ
SCART
SMA
SMB
SMC
SPOX
TNC
UHF
USB
XLR
Фирмы, специализирующиеся на выпуске разъёмов и соединителей:
TE Connectivity (англ.)русск. — ведущий производитель разъёмов. Назавние до 2011 года: Tyco Electronics. Один из известных брендов, AMP, с 1999 года входит в состав этой компании
Molex (включая приобретённый Woodhead Industries) — Электрические соединители Molex
HARTING — Электрические соединители Harting
LEMO, ODU, FISHER
ESCUBEDO
SAMTEC
Amphenol
См. также
dic.academic.ru
Электрический разъем — это… Что такое Электрический разъем?
Разъём XLR, showing the notch for alignment.
Электрический соединитель (разъём) — электромеханическое устройство для осуществления временного соединения (коммутации) электрических проводников.
Устройство
Электрическое соединение совершается путём механического контакта проводников. Число контактов определяется назначением разъёма и может составлять от одного до нескольких сотен.
Разъёмы делятся на гнезда и вилки. Как правило, вилка это то, что вставляется в гнездо. Всем известный пример гнезда — это обычная розетка 220 вольт, которую можно найти в любом доме. Соответственно «вилка» — это то что вставляется в «розетку». К сожалению, такое разделение не всегда можно провести достаточно четко, т.к. типов выпускаемых в настоящее время разъемов очень много и можно встретить разъем, у которого вилка и гнездо почти ничем не отличаются друг от друга.
Конструктивно разъём состоит из корпуса, контактной группы и кабельного ввода. Корпуса разъёмов бывают разборными и не разборными. Изготавливают их из пластика, резины, керамики и металла. В последнем случае корпус обязательно содержит изолятор из пластика или керамики. Контактная группа изготавливается из металла с хорошей проводимостью (алюминия или меди) и часто покрывается драгоценными металлами (серебро, золото, платина) для улучшения проводимости. Контактная группа состоит из контактного штыря (стержня круглого или прямоугольного сечения) и упругих контактных пластин. На профессиональном сленге штырь называется «папа», а система пластин — «мама». При подключении разъема штырь касается пластин, которые изгибаясь, обеспечивают постоянное электрическое соединение. Кабельный ввод нужен для того чтобы кабель попал внутрь разъема. В простейшем случае роль кабельного ввода выполняет круглое отверстие в корпусе разъема. Но такая конструкция приводит к тому, что кабель будет сильно изгибаться и в конце концов жила кабеля переломится. Чтобы этого не произошло, разъем оснащают специальным амортизатором кабеля, который позволяет кабелю гнуться только с безопасным радиусом изгиба. Чтобы предотвратить вырывание кабеля из разъема, кабель удерживается специальным зажимом. Все эти устройства объединяются названием кабельный ввод. Если разъем будет работать в пыльной и влажной среде, то кабельный ввод дополнительно обеспечивает герметизацию отверстия.

Для исключения возможности ошибочного соединения, подавляющее большинство разъёмов имеет так называемые «ключи». Как правило «ключ» — это разного рода выступы и выемки, которые позволяют воткнуть вилку в гнездо только одним способом. Делается это для того, чтобы каждый контакт вилки соединился именно с предназначенным ему контактом гнезда. Но часто встречаются и разъемы без ключей. Например обычная домашняя розетка не имеет ключей и ее можно вставлять без соблюдения полярности. А вот, например, розетку со штырем заземления уже не удастся вставить иначе.
Классификация
В зависимости от назначения разъемы классифицируются по:
-применению (сигнальные, питающие, аудио, видео, компьютерные и пр.), -по напряжению (низковольтные, высоковольтные), -по силе тока (слаботочные, сильноточные), -по диапазону частот проходящего через них тока (для постоянного тока (DC), низкочастотные, высокочастотные), -методу монтажа (на панель, на провод, на шасси), -способу подключения провода к контакту (винтовой клеммой, обжим, пайка), -защищенности от внешней среды (чаще всего используется система IP. Самая высокая степень защиты IP68).
Характеристики
Общие
Число контактов
Допустимые токи и напряжения
Контактное давление
Контактное сопротивление
Электрическая прочность
Сопротивление межконтактной изоляции
Диапазон рабочих частот
Габариты
Допустимые климатические и механические условия эксплуатации
Стандартные разъёмы
В современной цивилизации используется огромное число типов разъёмов. Наиболее распространенные типы разъёмов перечислены в списке:
BNC
CE100
CE156
CENTRONIC
DC
DIN 41
DIN AV
D-SUB
DUBOX
F
FME
HTS
IDC
JACK
KK
MCX
MICRO-FIT
MICRO-MATCH
MINI-FIT MNL
MMCX
N
NS25
NS39
RCA
RJ
SCART
SMA
SMB
SMC
SPOX
TNC
UHF
XLR
См. также
Wikimedia Foundation. 2010.
dic.academic.ru
Электрические соединители между проводами

Обратная связь
ПОЗНАВАТЕЛЬНОЕ
Сила воли ведет к действию, а позитивные действия формируют позитивное отношение
Как определить диапазон голоса — ваш вокал
Как цель узнает о ваших желаниях прежде, чем вы начнете действовать. Как компании прогнозируют привычки и манипулируют ими
Целительная привычка
Как самому избавиться от обидчивости
Противоречивые взгляды на качества, присущие мужчинам
Тренинг уверенности в себе
Вкуснейший «Салат из свеклы с чесноком»
Натюрморт и его изобразительные возможности
Применение, как принимать мумие? Мумие для волос, лица, при переломах, при кровотечении и т.д.
Как научиться брать на себя ответственность
Зачем нужны границы в отношениях с детьми?
Световозвращающие элементы на детской одежде
Как победить свой возраст? Восемь уникальных способов, которые помогут достичь долголетия
Как слышать голос Бога
Классификация ожирения по ИМТ (ВОЗ)
Глава 3. Завет мужчины с женщиной
Оси и плоскости тела человека — Тело человека состоит из определенных топографических частей и участков, в которых расположены органы, мышцы, сосуды, нервы и т.д.
Отёска стен и прирубка косяков — Когда на доме не достаёт окон и дверей, красивое высокое крыльцо ещё только в воображении, приходится подниматься с улицы в дом по трапу.
Дифференциальные уравнения второго порядка (модель рынка с прогнозируемыми ценами) — В простых моделях рынка спрос и предложение обычно полагают зависящими только от текущей цены на товар.
Для обеспечения нормальной работы контактной сети применяют электрические соединители, разделяемые на поперечные, продольные и обводные. Тяговый ток проходит по всем проводам контактной подвески. В месте расположения токоприемника подвижного состава в любой момент потребления энергии ток, проходящий по несущему тросу и усиливающим проводам, должен попасть в контактный провод, а затем на подвижной состав. Струны, как правило, не приспособлены для пропуска этого тока, поэтому применяют электрические соединители, называемые поперечными.

Поперечные электрические соединители устанавливают между несущим тросом и контактным проводом. Если есть усиливающий провод, поперечный соединитель также подключает его к проводам цепной подвески. Электрический соединитель между несущим тросом и контактным проводом выполняют из гибкого медного провода марки МГ 70 или МГ 95. К несущему тросу его прикрепляют соединительным зажимом, а к контактному проводу — питающим зажимом.

Электрический соединитель, идущий от усиливающего провода, выполняют из алюминиевого провода. К усиливающему проводу его присоединяют питающим зажимом и соединяют с медным проводом вблизи несущего троса при помощи переходного зажима (ПАМ — переходной «алюминий — медь»). Зажим выполнен из алюминия; в желобе, предназначенном для медного провода, он имеет припаянные медные пластинки. Такая конструкция обеспечивает надежный электрический контакт между алюминиевым и медным проводами.

Поперечные электрические соединители устанавливают на расстоянии около 2,5 м от мест крепления к несущему тросу вспомогательного троса рессорной струны (дальше от опоры). Расстояние между соседними поперечными электрическими соединителями при постоянном токе зависит от соотношения сечений контактных проводов и всех проводов подвески и колеблется в пределах 150—250 м при постоянном токе и в пределах 150—350 м при переменном токе. Обычно при переменном токе в случае применения биметаллического несущего троса на анкерный участок ставят два поперечных соединителя — по одному между сопряжениями и среднейанкеровкой.

На изолирующих сопряжениях анкерных участков отходящие на анкеровку ветви цепной подвески присоединяются поперечным электрическим соединителем к рабочей ветви подвески.

На неизолирующих сопряжениях анкерных участков и на воздушных стрелках две ветви цепной подвески работают независимо в механическом отношении. Однако в электрическом отношении они должны представлять единую цепь: ток, проходящий по проводам цепной подвески, должен беспрепятственно переходить в этих местах из одного анкерного участка в другой. Для этой цели применяют продольные электрические соединители. Естественно, что сечение такого соединителя должно соответствовать сечению соединяемых ветвей подвески. На участке между двумя несущими тросами электрический соединитель должен иметь достаточную слабину для обеспечения их взаимного перемещения. В особенности это важно для компенсированных подвесок, при которых несущие тросы в местах сопряжений при колебаниях температуры или нагрузки перемещаются в противоположные стороны. Продольный электрический соединитель устанавливают в пролете между переходной и анкерной опорами, не ближе 8,5 м от переходной опоры.
Обводные электрические соединители являются разновидностью продольных. Их применяют на неизолированных сопряжениях анкерных участков в тех случаях, когда усиливающий провод анкеруется на анкерной опоре сопряжения, а вместо него в пределах сопряжения используют анкеруемые ветви цепной подвески. Обводной соединитель устанавливают между усиливающим проводом и проводами анкеруемой ветви цепной подвески. При этом его обводят вокруг опоры. Сечение обводного соединителя должно соответствовать сечению усиливающих проводов.

На станциях устанавливают электрические соединители для параллельного соединения контактных подвесок путей, входящих в одну секцию, и располагают их на расстоянии 200—400 м друг от друга в местах трогания электровозов и электропоездов.

Фиксаторы контактной сети

Фиксаторы непосредственно связаны с контактным проводом, поэтому от конструкции и качества их монтажа зависят надежность токосъема, износ провода и контактных пластин токоприемника.

К фиксаторам предъявляют следующие требования: вес деталей фиксатора, непосредственно связанных с контактным проводом, должен быть минимальным;

форма фиксатора должна быть такой, чтобы обеспечивался надежный проход токоприемника при максимальномотжатии им контактной подвески;

части фиксаторов, связанные с контактным проводом, должны допускать его перемещение как вдоль пути (температурные деформации), так и но высоте;

фиксаторы должны иметь устройства, предотвращающие их опрокидывание при действии максимального ветра.

Как правило, фиксаторы устанавливают на тех же опорах, на которых подвешена цепная подвеска. Однако в отдельных случаях точки фиксации и подвешивания не совпадают (например, на фиксирующих опорах, при проходе подвески в искусственных сооружениях и т. д.).

По назначению и устройству фиксаторы контактной сети разделяются на фиксаторы рабочей ветви контактного провода и фиксаторы анкеруемой ветви контактного провода.

Фиксаторы рабочей ветви контактного провода составляют основную массу всех применяемых фиксаторов. В настоящее время эти фиксаторы выполняют сочлененными. При такой конструкции вес всех деталей, не связанных с контактным проводом, передается на опорные или поддерживающие устройства. С контактным проводом связан только легкий дополнительный фиксатор, который практически не ухудшает качество токосъема. Фиксаторы рабочего контактного провода. В качестве изолятора при постоянном токе применяют фиксаторные изоляторы ФТФ40. При значительных нагрузках используют вместо них стержневые изоляторы, которые применяют и для фиксаторов при переменном токе. На изолированных консолях фиксаторы изоляторов не имеют.

Основные стержни фиксаторов обычно изготовляют из угловой стали. Для крепления изоляторов к основному стержню приваривают стержень с нарезкой. Основной стержень имеет также ушко, к которому прикрепляют две струны, передающие нагрузку от фиксаторов на несущий трос. На основном стрежне или фиксатора закрепляют стойку или, которая снабжена ушками для одного или двух дополнительных фиксаторов. На стойке имеется также упор, который препятствует раскрытию прямого фиксатора или опрокидыванию обратного при сильных ветрах, направленных против усилия от изменения направления контактного провода. Стойки применяют сварные или штампованные из стали и литые из чугуна. При регулировке контактного провода стойку вместе с дополнительными фиксаторами 5 перемещают вдоль основного стержня и закрепляют его в нужном положении. Основной стержень фиксатора устанавливают горизонтально или с наклоном в зависимости от допустимых по нормам расстояний между ним и контактным проводом.

Дополнительный фиксатор изготовляют из полосовой стали. По всей длине фиксатора делают выштамповку, которая обеспечивает его прочность и жесткость при небольшой массе. Для шарнирного закрепления на стойке дополнительный фиксатор имеет на одном конце отверстие, на другом конце его приварена скоба для закрепления фиксирующего зажима. Во всех случаях фиксатор должен устанавливаться таким образом, чтобы усилие от изменения направления контактного провода в плане вызывало растяжение дополнительного фиксатора.

Опорные или поддерживающие конструкции, на которых закрепляют фиксаторы, чаще всего устанавливают с одной стороны пути. Зигзаги контактного провода должны направляться в разные стороны, поэтому для обеспечения работы на растяжение дополнительного фиксатора приходится применять прямые и обратные фиксаторы. Прямые фиксаторы используют при направлении усилия от опоры (или от поддерживающего устройства), обратные — при направлении усилия к опоре (к поддерживающему устройству).

Консоли контактной сети
megapredmet.ru
Электрический соединитель Википедия
Разъём XLR с ключом, обеспечивающим совпадение контактов
Электри́ческий соедини́тель (разъём) — электротехническое устройство, предназначенное для механического соединения и разъединения электрических цепей[1]. Обычно состоит из двух или более частей: вилки (той части соединителя, из которой выступают штыри (штыревые контакты)) и соответствующей ей розетки (той части соединителя, в которой находятся углубления для штырей (гнездовые контакты)).
ГОСТ IEC 60050-151-2014, введенный в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 года приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2014 г. № 1741-ст, дает другое определение розетке и вилки.
Штепсельная розетка — соединитель, присоединенный к аппарату или к конструктивному элементу, или к подобному. Примечание — контактные элементы штепсельной розетки могут быть гнездовыми контактами, штыревыми контактами или и теми и другими.
Штепсельная вилка — соединитель, присоединенный к кабелю.
В профессиональной деятельности и в быту часто говорят «разъём», «штекер» (от нем. stecker). Иногда вилку и розетку называют соответственно словами «папа» и «мама» (англ. «male» и «female» соответственно), особенно, если обе части соединителя не закреплены на монтажной поверхности, однако эти названия не являются официально признанными терминами (то есть, такое словоупотребление ненормативно).
Устройство[ | код]
Электрическое соединение совершается путём создания электрического контакта между проводниками. Число контактов определяется назначением разъёма и может составлять от одного до нескольких тысяч. Конструктивно электрический соединитель состоит, как правило, из двух частей: вилочной (вилки) и розеточной (розетки). Каждая из частей в свою очередь обычно состоит из корпуса и изолятора с контакт-деталями.
Корпус соединителя бывает разборным и неразборным; изготавливаются корпуса из пластика, резины, керамики, металла и других материалов. Изолятор — деталь вилки или розетки, расположенная внутри корпуса и предназначенная для механического крепления контакт-деталей и электрической изоляции их друг от друга. Изготавливается из пластика или керамики. В неразборных корпусных частях соединителя изолятор обычно отсутствует.
Контакт-деталь — деталь, соприкасающаяся с другой при сочленении частей электрического соединителя для образования электрического контакта. Изготавливается из металла с хорошей электропроводностью (сплавов алюминия или меди) и часто покрывается драгоценными металлами (серебро, золото, платина) для предотвращения окисления. Часть контакт-детали, к которой присоединяются металлические жилы провода или кабеля, называется хвостовиком электрического соединителя. По способу соединения с жилами провода различают хвостовики для пайки, сварки, обжимки и накрутки. Для закрепления экрана кабеля к кожуху или корпусу электрического соединителя служит деталь под названием экранный зажим.
Кабельный зажим — деталь на монтажной стороне части соединителя, обеспечивающая защиту хвостовиков электрического соединителя от механических усилий. В соединителях, использующихся на неподвижных устройствах и агрегатах, кабель в корпус соединителя может вводится через круглое отверстие. Кабель соединителя, установленного на подвижных частях устройств и агрегатов, может подвергаться изгибам и натяжениям, что может привести к повреждению жил кабеля в месте присоединения к контакт-деталям или повреждению самих хвостовиков. Чтобы этого не произошло, соединители оснащают специальным кабельным зажимом, либо устройством защиты от натяжения и скручивания, либо и тем и другим одновременно. Соединитель, предназначенный для работы в пыльной и влажной среде дополнительно оснащается уплотнителем (прокладкой) и заглушкой — деталью, предназначенной для защиты контакт-деталей и изолятора от механических и климатических воздействий.
Для исключения возможности ошибочного соединения большинство разъёмов выполняют с ориентирующими элементами, на профессиональном жаргоне часто называемыми «ключами». Ориентирующий элемент — это направляющие в форме разных выступов и пазов, обеспечивающие при сочленении взаимную ориентацию частей электрического соединителя. Ориентирующие элементы предназначены, как правило, дл
ru-wiki.ru
Что такое и какие бывают электрические соединители?

Электрический соединитель представляет собой электротехническое устройство, которое позволяет соединять магистрали электрического питания механическим путём. Так же электрические соединители могут называться разъёмами или коннекторами. Все эти термины являются синонимичными.
Зачем приобретать электрические соединители у перекупщиков, когда можно заказать партию на http://www.ukrpribor.com/soediniteli в три раза дешевле?
Сфера применения электрических соединителей
Сегодня означенное устройство широко используется во многих областях электротехники и электроники. Однако существуют области, где эти узлы носят особое значение. Все они перечислены ниже:
робототехника;
аудио- и видеотехника;
ВПК;
радары;
медицинское оборудование.
Технически создание электрического соединителя не является сложным процессом. По этой причине, производство означенного устройство широко налажена в странах СНГ. Стоит ли говорить о том, что качество этого продукта в разы выше его китайского аналога.
Пожалуй, стоит перечислить лидеров рынка: LEMO, HEROSE, SAMTEC, APHENOL и другие.
В частности производитель APHENOL производит супер-надёжные соединители, которые используются в дискретных устройства защиты.
Материалы, из которых производятся электрические соединители
В большинстве случаев, для производства используется дюралюминий и сталь. Винты выполняются из стали, а сами разъёмы – их дюраля. Корпус выполнен таким образом, что внутрь в принципе не способна попасть влага.
Так же стоит рассказать о производителе HARTING, который предлагает коннекторы не требующие пайки. Они очень удобны, так как на их монтаж требуются считанные секунды.
Все означенные электрические соединители могут использоваться для напряжения до 3000 В. Однако варианты серии D-Sub обладают более адаптивными техническими характеристиками.
Да, они могут применятся лишь с максимальным напряжением в 1 кВ. Но зато, D-Sub могут быть использованы в следующем температурном диапазоне: от -25 до 105 градусов по Цельсию.
Смотрите также:
На видео будут продемонстрированы различные модели отечественных электрических соединителей:
По материалам: http://www.ukrpribor.com/soediniteli

euroelectrica.ru
Электрические соединители Molex — это… Что такое Электрические соединители Molex?
Электрические соединители Molex — общее название электрических соединителей, разработанных и/или выпускаемых фирмой Molex.
Разъёмы Molex: ATX12V для подключения основного питания материнской платы, питания периферийного устройства 12 и 5 Вольтами мини- (обычно, дисковод) и обычного размера (molex 8981)
Разъёмы, применяемые в компьютере
Разъёмы, разработанные Molex Connector Company и начавшие активно продвигаться в конце 1950-х — начале 1960-х соответствуют практике, принятой в построении электрических систем: соединитель представляет собой парное устройство, источник питания (сигнала) выполнен в виде «папы» (за счёт большей площади контакта) и имеет наружную оболочку; принимающая часть выполнена в виде «мамы» и предназначена для подключения внутри соединителя.
Этот стиль соединителя на его пути к становлению стандарта де-факто был впервые использован как компьютерный соединитель в дисководах в конце 1970-х, изначально на дискетных дисководах разработанных фирмой Shugart, а также в 1979 году на Атари.
Есть три установленных размера контактов: 1,57 мм (0.062″), 2,36 мм (0.093″), и 2,13 мм (0.084″). 1,57 миллиметровый контакт может обеспечить нагрузку током до 5 А; 2,36 миллиметровый может подвести до 8,5 А.
Количество контактов варьируется от 2 до 24.
Корпус, обычно плоский, прямоугольной формы, изготавливается из эколона.
Разъём питания PATA-устройств (Molex 8981)
Розетка Molex 8981 Вилка Molex 8981
Один из самых популярных в настольной компьютерной технике — 4‑клеммный разъём питания для всех PATA накопителей и оптических дисководов, SCSI дисководов начального уровня, различных периферийных устройств и корпусных вентиляторов; имеет эквивалент, производимый AMP (теперь часть Tyco Electronics) и имеющий обозначение AMP Commercial MATE-N-LOK 2.13 mm pin connector.
В разъёме использована вилка типа MOLEХ 8981-04P или эквивалентная с контактами AMP 61314-1 или эквивалентными. Провод толщиной 18 AWG.
Пластмассовый разъём, шириной 21 мм и высотой 6, имеет чёткие грани на верхней стороне, которые служат своеобразным «ключом», препятствующим неверной ориентации разъёма при подключении.
Разъём не имеет дополнительных защёлок, фиксация осуществляется лишь за счёт трения контактов вилки и гнезда и их корпусов — вследствие этого новый разъём бывает тяжело подключить, а со временем, под воздействием вибрации, разъём постепенно разбалтывается и требует периодической подтяжки. Кроме этого, к недостаткам разъёма можно отнести особенность конструкции — недостаточно жёсткую фиксацию контактов, и как следствие, в случае недостаточно качественного изготовления, их несовпадение в ряд, что также затрудняет монтаж.
Вывод # Цвет Назначение1234
Жёлтый +12 вольт
Чёрный Земля Один чёрный провод выполняет функцию земли для питания +5 вольт, второй для питания +12 вольт
Чёрный Земля
Красный +5 вольт
Подключив провода одним из указанных способов[1][2], можно получить сниженное до 7 вольт питание — например, для вентилятора.
На базе Molex 8981 существует множество адаптеров питания
Кабель-адаптер для подключения питания жёстких дисков формата 2,5″
Кабель-адаптер для подключения питания к разъёму P4 power connector, взамен отсутствующего на блоке питания.
Кабель-адаптер для подключения питания SATA-устройства, взамен отсутствующего/недостающего на блоке питания разъёма.
Кабель-адаптер для подключения питания вентиляторов, взамен отсутствующих/недостающих разъёмов. При этом теряется возможность контроля скорости вращения крыльчатки вентилятора, так как подключается только питание вентилятора, без сигнального провода с тахометра.
При помощи кабелей-адаптеров можно обеспечить питанием необходимые компоненты компьютера, например множество корпусных вентиляторов…
… или мощную видеокарту.
Разъём питания материнской платы (Molex Mini-fit Jr)
4 незадействованные в ATX v1.x контакта некоторые производители делают отстёгивающимися Цвет и толщина провода выбраны не случайно.
20/24-контактный разъём основного питания +12V1DC (вилка типа MOLEХ 24 Pin Molex Mini-Fit Jr. PN# 39-01-2240 или эквивалентная на стороне БП с контактами типа Molex 44476-1112 (HCS) или эквивалентная; розетка ответной части на материнской плате типа Molex 44206-0007 или эквивалентная) создан для поддержки материнских плат с шиной PCI Express, потребляющей 75 Вт[3]. Большинство материнских плат, работающих на ATX12V 2.0, поддерживают также блоки питания ATX v1.x (4 контакта остаются незадействованными), для этого некоторые производители делают колодку новых четырёх контактов отстёгивывающейся.
24-контактный разъём питания материнской платы ATX12V 2.x(20-контактный не имеет последних четырёх: 11, 12, 23 и 24)Цвет Сигнал Контакт Контакт Сигнал Цвет
Оранжевый +3.3 V 1 13 +3.3 V Оранжевый
+3.3 V sense Коричневый
Оранжевый +3.3 V 2 14 −12 V Синий
Чёрный Земля 3 15 Земля Чёрный
Красный +5 V 4 16 Power on Зелёный
Чёрный Земля 5 17 Земля Чёрный
Красный +5 V 6 18 Земля Чёрный
Чёрный Земля 7 19 Земля Чёрный
Серый Power good 8 20 Не подключен
Фиолетовый +5 VSB[4] 9 21 +5 V Красный
Жёлтый +12 V 10 22 +5 V Красный
Жёлтый +12 V 11 23 +5 V Красный
Оранжевый +3.3 V 12 24 Земля Чёрный
Три затененных контакты (8, 13 и 16) — сигналы управления, а не питания.
«Power On» подтягивается на резисторе до уровня +5 Вольт внутри блока питания, и должен быть низкого уровня для включения питания.
«Power good» держится на низком уровне, пока на других выходах ещё не сформировано напряжение требуемого уровня.
Провод «+3.3 V sense» используется для дистанционного зондирования[5].
Контакт 20 (и белый провод) используется для обеспечения −5 В постоянного тока в ATX и ATX12V версии до 1.2. Это напряжение не является обязательным уже в версии 1.2 и полностью отсутствует в версиях 1.3 и старше.
В 20-контактный версии правые контакты нумеруются с 11 по 20.
Провод +3.3 VDC оранжевого цвета и отводка +3.3 V sense коричневого цвета, подключенные к 13-му контакту, имеют толщину 18 AWG; все остальные — 22 AWG
Другие разъёмы питания компьютера
Аналогичные основному разъёму питания материнской платы разъёмы и другие питания:
4-контактный разъём ATX12V (именуемый также P4 power connector) — вспомогательный разъём для питания процессора: вилка типа MOLEX 39-01-2040 или эквивалентная с контактами Molex 44476-1112 (HCS) или эквивалентными; розетка ответной части на материнской плате типа Molex 39-29-9042 или эквивалентная. Провод толщиной 18 AWG.В случае построения высокопотребляемой системы (свыше 700 Вт), расширяется до EPS12V (англ. Entry-Level Power Supply Specification) — 8-контактного вспомогательного разъёма для питания материнской платы и процессора 12 В.
5-контактные разъёмы MOLEX 88751 для подключения питания SATA-устройств; состоит из корпуса типа MOLEX 675820000 или эквивалентного с контактами Molex 675810000 или эквивалентными[6].
6- либо 8-контактные разъёмы для питания PCI Express x16 видеокарт.
См. также
Примечания
Ссылки
biograf.academic.ru
соединитель электрический — это… Что такое соединитель электрический?
соединитель электрический соедини́тель электри́ческий электротехническое устройство для механического соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков). Распространены разъёмные электрические соединители, состоящие из двух частей (вилки и розетки), плотно вдвигаемых один в другой для достижения необходимого электрического контакта между участками цепи. В электронной и радиоаппаратуре вилка и розетка часто фиксируются в соединённом состоянии специальными стяжными винтами. Использование разъёмных электрических соединителей позволяет быстро подключать (отключать) потребителей электроэнергии (в частности, электробытовые приборы) к источникам тока (напр., к электрической сети), облегчает монтаж, настройку и ремонт сложных электробытовых и электронных приборов, бортового электрооборудования самолётов и автомобилей, устройств связи и систем автоматики на транспорте и др. Усилия производителей электрических соединителей направлены на всё большую унификацию комплектующих изделий, что позволяет использовать одни и те же соединители в устройствах, производимых различными фирмами.
Трёхполюсный электрический соединитель с заземляющим контактом для электрической сети 220 В

Энциклопедия «Техника». — М.: Росмэн. 2006.

.
снегоход
соковыжималка
Смотреть что такое «соединитель электрический» в других словарях:
соединитель электрический — соединитель электрический: Электромеханическое устройство, присоединяемое к проводникам, для соединения и разъединения электрических цепей путем сочленения и расчленения с соответствующим устройством. Источник: ГОСТ 23784 98: Соединители… … Словарь-справочник терминов нормативно-технической документации
Соединитель, (электрический) — (Электрический) соединитель Ндп. Штепсельный разъем Электротехническое устройство, предназначенное для механического соединения и разъединения электрических цепей, состоящее из двух или более частей (вилки, розетки), образующих разъемное… … Словарь ГОСТированной лексики
Соединитель, (электрический) — (Электрический) соединитель Ндп. Штепсельный разъем Электротехническое устройство, предназначенное для механического соединения и разъединения электрических цепей, состоящее из двух или более частей (вилки, розетки), образующих разъемное… … Словарь ГОСТированной лексики
Соединитель электрический — … Википедия
Соединитель электрический быстрорасчленяемый — Быстрорасчленяемый электрический соединитель Электрический соединитель с врубным самозапирающимся и байонетным сочленением частей соединителя Смотреть все термины ГОСТ 21962 76. СОЕДИНИТЕЛИ ЭЛЕКТРИЧЕСКИЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ Источник: ГОСТ… … Словарь ГОСТированной лексики
Соединитель электрический взрывозащищенный — Взрывозащищенный электрический соединитель Электрический соединитель, в котором предусмотрены конструктивные меры с целью устранения или затруднения возможности воспламенения окружающей взрывоопасной среды Смотреть все термины ГОСТ 21962 76.… … Словарь ГОСТированной лексики
Соединитель электрический герметичный — Герметичный электрический соединитель Электрический соединитель, конструкция которого в сочлененном положении препятствует газовому или жидкостному обмену в количествах, превышающих допустимые значения Смотреть все термины ГОСТ 21962 76.… … Словарь ГОСТированной лексики
Соединитель электрический комбинированный — Комбинированный электрический соединитель Электрический соединитель, одна часть контактов деталей которого предназначена для соединения и разъединения радиочастотных трактов, другая для соединения и разъединения низкочастотных электрических цепей … Словарь ГОСТированной лексики
Соединитель электрический межблочный — Межблочный электрический соединитель Электрический соединитель, устанавливаемый на блоках аппаратуры и снабжаемый устройствами, обеспечивающими смещение вилочной и (или) розеточной части электрического соединителя для их сочленения Смотреть все… … Словарь ГОСТированной лексики
Соединитель электрический многопозиционный — Многопозиционный электрический соединитель Электрический соединитель, имеющий ориентирующие элементы, выполненные так, что обеспечивается правильное соединение электрических цепей при сочленении вилки с розеткой при установке его с одинаковыми… … Словарь ГОСТированной лексики
dic.academic.ru
Соединитель электрических проводов с врезным контактом 3М Scotchlok 562

Соединители электрических проводов Scotchlok™ (скотчлок 3М) с врезным контактом предназначены для соединения или присоединения силового провода (отвода) к магистральному проводу и изоляции соединения. Соединители проводов рассчитаны на использованиес медными силовыми кабелями (проводами), однопроволочными или многопроволочными, гибкими или жесткими. Сечение проводов – от 0,5 мм до 4,0 мм, максимальный диаметр изоляции – до 4,8 мм.

Соединители электрических проводов с врезным контактом имеют пружинный ножевой механизм, который при нажатии прорезает изоляцию и внедряется в медь проводников. Крышка соединителя защелкивается и удерживает контакт в проводниках, обеспечивая герметичность контактной зоны и способствуя диффузии, которая со временем приводит к «холодной сварке» провода и контакта. Корпус соединителей Scotchlok™ (скотчлок 3М) сделан из полипропилена, устойчивого к химическим веществам и растворителям. Ножевой контакт – из устойчивой к коррозии луженой латуни. Для монтажа соединителей достаточно обычных плоскогубцев.

Преимущества использования соединителей электрических проводов Scotchlok™ (534, 558, 560В, 562):
— соединение без пайки;
— без зачистки изоляции;
— без монтажного инструмента;
— на разные типы и сечения проводов.

Параметры соединителей электрических проводов с врезным контактом Scotchlok™ (534, 558, 560В, 562):

Тип

Применение

Сечение провода

Номинальное напряжение

Предельная температура

Цвет

534

соединитель + ответвитель

1.5 — 2.5

600

105 С

Серый

558

соединитель + ответвитель

0.5 — 1.5

600

105 С

Красный

560В

соединитель

0,75 — 1,5

600

90С

Темно-синий

562

соединитель

2,4 — 4,0

600

90С

Желтый

Области применения соединителей электрических проводов с врезным контактом Scotchlok™ (534, 558, 560В, 562):
— электропроводка зданий;
— системы безопасности и пожарной сигнализации;
— системы кондиционирования;
— осветительные приборы;
— подключение электродвигателей к сети;
— соединения в клеммных коробках.

Соединитель проводов: история и патенты
Соединитель проводов – обобщённый термин для обозначения разных приспособлений, объединённых предназначением образовывать электрическое соединение между жилами различных проводов. Читателям окажется интересно прочитать обзор про Клеммную колодку. Под соединителем понимаются, помимо прочего, разъёмы, вилки, штепсельные розетки и прочее.
Из истории
В середине XVIII века образована первая электрическая цепь (изначально проводником статического электричества служили шёлковые нити). Люди не раз задумывались, как собрать воедино разрозненные проводники. Процесс ужесточился с ходом технической революции. Каждый захотел обзавестись электрическим освещением, откладывать далее изобретение соединителя проводов стало нерентабельным.
Дальнейшее изложение идёт по датам выпуска патентов, не отделяясь от современных конструкций по причине малого изменения за прошедшее время. Таким образом, любому практику полезно ознакомиться с предложенной историей.
Кабельная муфта
Опубликованный 5 февраля 1889 года патент US397424 A вводит в обиход понятие кабельной муфты, поныне верно служащей предприятиям, поставляющим электрическую энергию. Высоковольтные линии объединяются исключительно приспособлением, в особенности это касается подземных коммуникаций. Из рисунка видно, что количество жил и толщина – любые.
Винтовые зажимы плавно перекочевали в современную энергетику, в чем возможно лично убедиться, посмотрев видео на Ютуб youtube.com/watch?v=amaKOiMZYYM. Вильям Гриском и Генри Вайндер предвосхитили будущее развитие техники на поколения вперёд.
Примечательно, что разъем разрабатывался для железнодорожных составов, как и приведённый ниже. В обоих по три провода. Используется как электрический соединитель для переменного и постоянного тока (см. ниже). Конструкцию нельзя назвать легкоразборной, а современные кабельные муфты надеваются раз и навсегда.
Электрический соединитель американцев надёжно защищает контакт от попадания грязи и пыли.
Первая обжимная клипса для проводов
Из содержания патента за номером US438400 A, опубликованном 14 октября 1890 года:
«Да будет известно, что Джордж Бреннен из Линна, провинции Эссекс, штата Массачусетс изобрёл нечто новое касательно электрических проводников, о чем пойдёт дальнейшее изложение».
Эта типичная формулировка лишь кажется формальностью. По правилам изобретатель обязан представиться и немедленно доказать, что его изделие полезное для массового использования и гипотетически способно принести прибыль.
Джордж ввёл в обиход клипсовый коннектор, популярный среди монтажников электрических сетей. Этот маленький кусочек металла способен обжать жилы разного сечения для надёжного электрического соединения. Изобретатель упоминает по тексту скрутку и говорит, что его способ быстрее применим, практичнее (дешевле) и надёжнее. Клипсу в виде замкнутого овала специфической формы (см. рис.) предполагается изготовить из меди – материала, из которого, начиная с Вольты, состояли любые провода.
Удобство не вызывает сомнений, стоимость лежит в пределах экономической целесообразности. Сжатие предполагалось производить обычным молотком. Логично использовать тиски или специальный скримпер. Бреннен упоминал крепление на стены, подразумевая современную систему крепления проводов на вертикальной плоскости при помощи металлических клипс.
На рисунке изображён вариант на два провода. Автор не исключает изготовление клипс с большим количеством сокетов. Геометрические размеры отверстий чуть превышают сечение жил, чтобы до монтажа свободно протащить провод с зачищенной изоляцией внутрь. Причём диапазон калибров заведомо предполагается охватить предельно больший. Затем клипса обжимается ударами молотка.
Первый jack
Разъёмы типа jack сегодня известны не только студиям звукозаписи. Компьютерные колонки, наушники смартфона, микрофоны – малая часть приборов, где применяется этот практичный вариант электрического соединителя. Патент US465430 A Вильяма Десанта стал представителем множества похожих устройств, приближен к современному варианту.

Опубликованный 1 июля 1891 года текст утверждает, что разъем идеален для стыковки электрической оснастки железных дорог. По задумке изобретение разрешало стыковать и разъединять проводку максимально просто, быстро и надёжно. На половинке «папы» присутствует различимый жёлоб по окружности цилиндрического продольного наконечника. Противоположная сторона оснащена трёхлепестковым захватом с выпуклым жёлобом соответствующей формы. Каждый лепесток сделан из мягкого и упругого сплава, допускающего неоднократно выполнять соединение без потери контакта.
Для дополнительной прочности жёлоб венчика плотно охвачен стальным кольцом из пружины для одновременного повышения упругих свойств соединения. Внешняя оболочка разъёма выполнена из жёсткой резины для обеспечения изоляционных свойств.
Электрический соединитель для телефонной станции
Общеизвестно, что ранее труд телефонистов не был простым. Приходилось вручную коммутировать два провода между телефонами нужных абонентов. Вильям Гудридж 26 мая 1891 года получил патент за номером 453000 на изобретённый соединитель для телефонных станций. Он упрощал подведение к линии провода заземления, объединённого в единую шину, пристыкованную одновременно ко всем линиям.
Если присмотреться, указанный тип соединений и сегодня встречается на предприятиях связи.
Соединительный разъем на три фазы
Патент US468654 A на электрический соединитель для поездов получен Джорджем Гибсом 9 февраля 1892 года. Примечательно, что документ пылился на полке бюро почти 10 лет, заявленный 23 ноября 1881 года. Похожий случай наблюдался в деле по трёхфазному счётчику Чарльза Штайнметца. Предположительно, американский изобретатель не хотел идти на открытый конфликт с Эдисоном и К, поэтому придержал рассмотрение изобретения. Известно, что в начале 80-х годов Никола Тесла оказался дважды обведён вокруг ёлки на общую сумму 75 тыс. долларов упомянутыми лицами за попытку продвигать идеи использования переменного тока.
Теперь не кажется удивительным то, что Джордж Гибс не высказывал намерения повторить опыт европейского изобретателя. Патент не говорит прямо, что освещение состава идёт от переменного тока, но конструкция намекает на использование двух или даже трёх фаз (с изолированной нейтралью). Автор два вывода разъёма тактично даёт шанс закоротить специальным винтом с четырёхугольной головкой, чтобы использовать постоянный ток.
В конце XIX века каждый вагон имел фонари. История говорит, что полагалось бы изобрести разъёмные соединения для максимального упрощения труда железнодорожников. Что и выполнено Джорджем Гибсом.
Контакты разъёма зажимные – каждый из двух винтов, по каждой фазе внутри идёт сплошная медная шина солидного размера. Две соседние линии объединены винтом (см. выше). Уже в то время присутствует защита от неправильного включения путём ввода перемычки между двумя штекерами (из трёх). Дальнейшее понятно из изложения. Следует лишь добавить, что на многожильный провод предполагалось вначале надеть гильзу и лишь потом зажимать винтами.
Стыковка половинок разъёма производится с затяжкой центрального болта. Автор попутно объясняет, что отдельные соединители возможно подпружинить, когда нет механической нагрузки, для ускорения процесса стыковки. Эта идея сегодня присутствует в большинстве новейших выключателей, розеток, где зажимной винт отсутствует. Вместо этого соединители подпружиниваются.
Соединительный терминал
Этот популярный сегодня соединитель проводов по данным Википедии появился в марте 1923 года. Патент US1583479 A опубликован 4 мая 1926 года. Его автор, Вильям Патерсон Марр из провинции Онтарио (Канада), описывает новое и полезное изобретение, суть понятна из рисунка. Автор предполагает скрутку проводов изолировать диэлектрическим колпачком. Это хорошая идея, изоляционная лента быстро стареет и становится ломкой (эффект возрастной и тепловой деполимеризации).
Изготавливается металлическая гильза, закрытая с одного конца, с мелким резьбовым отверстием в боку, куда вкручивается винт. Скрутка из любого количества проводов вставляется в отверстие, плотно зажимается отвёрткой. В довершение конструкция плотно охватывается снаружи диэлектрическим колпачком. Полимер берётся жёстким, эффект разрушения материала во времени сильно сглажен. Требования к эластичности не предъявляется, что дополнительно упрощает выбор материала.
Автор обосновывает пользу изобретения тем, что «каждый электрик знает, как легко заделать стену, декоративные элементы и потолок, применяя пайку». Следы дыма и припой хорошо заметны на плоскости. Колпачок проще надеть, а скрутка закрепляется винтом. Этот способ сегодня применяется в большинстве розеток и выключателей в качестве соединителя проводов.
В нынешних вариантах встречаются изделия без бокового винта. Зато коническая резьба расположена на самой гильзе. Скрутка завинчивается туда, а диапазон калибров жил расширяется за счёт правильно подобранной конусности. Этот вариант нельзя назвать идеальным, зато он быстро разрешает изолировать скрутку небольшой длины для выполнения условий безопасной эксплуатации.
Передвижной коннектор
Эта разновидность обжимного соединителя включена в рассмотрение за оригинальность задумки. Патент US2837358 Джона Милларда опубликован 3 июня 1958 года. Из изложения видно, что автору часто приходилось сталкиваться с необходимостью сделать ответвление на открытой проводке. К примеру, местной линии распределения электроэнергии. Причём разрезать жилу не лучшее решение. Суть изобретения:
Клипса из алюминия показывает два отверстия для заделки проводящих жил кабелей.
В местах контакта изоляция зачищается, удаляются следы оксида, накипи, загрязнений.
Проводки вставляются внутрь, исходя из соображений удобства. Допустимо заделывать и концы жил.
В каждое отверстие вставляется фиксирующая пружина из материала заведомо более твёрдого, чем прочие части конструкции. К примеру, если клипса и жилы алюминиевые, спираль изготавливается из твёрдой нержавеющей стали.
Конструкция обжимается тисками, кримпером, плоскогубцами и пр.
Дополнительным плюсом становится шанс при первоначальном монтаже линии делать без ограничений ответвления. Потребуется лишь вначале не забыть надеть нужное количество клипс. Это идеальное решение для мелких дачных поселков, частного сектора домовладений.
В результате обжатия стальные спирали прочно врезаются в провод и клипсу, что делает невозможным скольжение в электрическом соединителе.
Монтаж электрических соединителей | Рабочее место при монтаже и наладке вторичных цепей | Архивы
Содержание материала
Страница 11 из 22
Все работы по заделке концов кабелей и проводов в соединители выполняются в соответствии с технологическими инструкциями. Пайку проводов или жил кабелей к контактам желательно производить на специальных приспособлениях (рис. 25, 26), обеспечивающих центровку кабеля относительно контактного поля соединителя, и выполнять ее (пайку) по рядам, начиная с наиболее удаленного ряда от монтажника. Перед пайкой для предупреждения перекрещивания концы жил кабеля следует продевать в специальный шаблон-имитатор контактного поля соединителя. Соединения и разъединения колодки и вставки соединителя выполняют при помощи специального ключа (рис. 27).

Рис. 25. Струбцина для крепления круглых электрических соединителей: 1 — винт крепящий; 2 — основание; 3 —скоба для крепления к столу
Электрические соединители, предназначенные для открытых установок и помещений с большой влажностью , или химически активной средой, герметизируют: их заливают герметиком ВИК.СИНТ-У-1-18. Герметизацию производят на специальном стенде. В корпусе и заглушке соединителя до электрического монтажа кабеля .сверлят отверстия: одно —диаметром 6 мм — для заполнения герметиком и второе — диаметром 2 мм — [контрольное. После этого соединитель очищают от пыли;

Рис. 26. Струбцина для крепления прямоугольных электрических соединителей:
1 — подставка основная: 2 — подставка съемная: 3 — пинт крепящий; 4 — скоба для крепления к столу

Рис. 28. Шприц для герметизации электрических соединителей:

Рис. 27. Ключ для закрепления электрических соединителей
1 — ручка; 2 — шток: 3 — крышка верхняя; 4 — цилиндр; 5 — поршень; 6— прокладка; 7 — накладка; в —крышка нижняя; 9 —штуцер
места соприкосновения его с герметикой обезжиривают тканевым тампоном, смоченным в бензине, и просушивают в течение 10—15 мин. Затем операцию повторяют, смочив тампон в ацетоне. Через 10—15 мин металлический патрубок соединителя с внутренней стороны торца покрывают подслоем П-90, при этом не допускается покрытие подслоем контактов. Подслой наносят кистью в два слоя с интервалом сушки 30 мин. Хранение соединителей, покрытых подслоем П-90, до момента заливки герметиком — не более 30 сут.
Заливка герметиком производится после электрического монтажа кабелей (проводов) в соединитель и его сборки. Для заливки соединитель закрепляется в приспособления и приготовляется герметик ВИКСИНТ-У-1- 18 в соотношениях: паста У-1—100 массовых частей (м. ч.) и катализатор № 18—0,35 м.ч.
Заливка герметиком выполняется при помощи заливочного шприца (рис.28), диаметр наконечника которого соответствует заливочному отверстию соединителя. Окончание заливки фиксируется появлением герметика из контрольного отверстия. После герметизации отверстия до затвердевания герметика закрывают поливинилхлоридной липкой лентой, обмотав ее вокруг корпуса соединителя. Готовый кабель с соединителем, залитым герметиком, проходит режим вулканизации в течение 24 ч.
Кабельные соединители вафли электрические, соединители электрического провода облегченные
Законченный с полуженным типом одиночной строкой АВБ соединитель вафли Дале тангажа 2,0 мм

Детали продукта:

Название продукта: Соединитель ДАЛЭЭ
Сесификатион: тангаж 2,0 мм
Тип: АВБ
Аттестация: ИСО9001, УЛ, РОХС и самая последняя ДОСТИГАЕМОСТЬ
Настоящая оценка: 1,0 АК/ДК (АВГ #28)
Напряжение тока Витхстанд: 500 в АК/минуте
Работая Темпратуре: -25 ℃ | ℃ +85
Сопротивление изоляции Минута 100 МΩ
Контактное сопротивление: 20МΩ максимальное
Применимый провод: #32 | # 28

Рисовать:

Применение продукта: Наши соединители получают широкое применение к электронике кусумер, военной индустрии, автомобильному, который хранят, медицинские оборудованию, индустрии куммуникатионс, модулю данных и так далее.

Конкурентные преимущества:

опыт 1,10 год в электронном деле

2, сильная команда НИОКР специализированная в соединителе и дизайн модели

3, качественная аттестация, включая аттестацию РОХС, СГС, ИСО9001 и УЛ

4, строгая доставка, 100% испытанное перед доставкой

5, быстрая доставка, заказы на покупку погруженные в 3-10 днях

6, образцы можно обеспечить бесплатно в 1-3 днях

Экспортные рынки Дале основные: Азия, Африка, юг и Северная Америка и Европа.

Условие и доставка оплаты

1. МОК: 1000пкс.
2. Торговые термины: ОБМАНЫВАЙТЕ Шэньчжэнь или ЭСВ.
3. Условие оплаты: 100% Т/Т заранее перед продукцией.
4. Путь оплаты: Т/Т, ПайПал, западное соединение или другие метод.
5. Образцы: Образцы имеют в распоряжении проверить кваньлтий & спецификацию, и она свободна для 1-30 ПК.
6. Срок поставки: 3-15 рабочих дней после того как подтверженный заказ и оплата получили.
7. Метод доставки: УПС, ДХЛ, ФЭДЭРАЛ ЭСПРЭСС, транспорт моря транспортатион& воздуха ЭМС&.
8. Паковать: Внутри: Сумка ПЭ, поднос, трубка, коробка, Тапе+Рел. Вне: коробка экспорта.
Как правильно выбрать гайку для проволоки
Выполняя практически любую электрическую проводку в своем доме, вы, скорее всего, столкнетесь с разъемами, которые используются для различных соединений проводов цепей для осветительных приборов, розеток, переключателей и других устройств. Самый распространенный тип соединителей — это маленькие круглые пластиковые колпачки, часто называемые гайками , , которые накручиваются на оголенные концы проводов для создания плотных соединений. Соединения гайки проводов обратимы — их можно будет открутить в будущем, если вам понадобится заменить какое-либо устройство.
Разъемы для проводов
Лучшие
Если вы когда-нибудь обнаружите, что провода соединены изолентой или провода скручены вместе, а затем обернуты изолентой, избавьтесь от ленты и соедините провода с помощью гаек. Никогда не используйте ленту вместо проволочных гаек — она просто недостаточно надежна и уязвима для повреждения. Некоторым нравится использовать проволочные гайки и обматывать их лентой. Это нормально, но вы, вероятно, не найдете ни одного производителя гайки, который посоветовал бы вам это сделать.
Существуют также разъемы для проводов с защелкой, которые обеспечивают очень надежные соединения и просты в использовании. Но они дороже, чем проволочные гайки, и откручивать их в будущем, когда вам нужно будет снять устройство, может быть сложнее.
Как они работают
Стандартные проволочные гайки имеют примерно коническую форму и обычно имеют выступы по бокам, чтобы ваши пальцы могли удобно держать их. У некоторых видов вместо гребней есть маленькие боковые крылья. Внутри пластикового конуса находится небольшая прямоугольная пружина, которая обеспечивает натяжение проводов, чтобы надежно удерживать их.Когда вы затягиваете соединитель, скручивая его, пружина все сильнее затягивается вокруг проводов. Варианты классических проволочных гаек витого типа включают в себя вставные разъемы для проводов (прямые концы проводов вставляются в отверстия), водонепроницаемые разъемы для проводов (обычно заполненные гелем для предотвращения попадания влаги) и стыковые разъемы (для соединения концов проводов с конец).
Как ими пользоваться
Всегда следуйте инструкциям производителя, так как методы различаются в зависимости от продукта. Но вот стандартная процедура:
Зачистите примерно от 1/2 до 3/4 дюйма изоляции с конца каждого провода с помощью инструмента для зачистки проводов.Обязательно используйте правильное отверстие в приспособлении для зачистки, чтобы не разрезать металл проволоки.
Удерживайте провода вместе так, чтобы их концы были выровнены.
Установите проволочную гайку подходящего размера на концы проволоки и надавите на нее, поворачивая гайку по часовой стрелке. Поворачивайте гайку настолько сильно, насколько это возможно, и под гайкой не будет оголенного провода. Вы также можете окончательно закрутить гайку с помощью линейных плоскогубцев, если чувствуете, что гайка недостаточно затянута.
Немного потяните за каждый провод, чтобы убедиться, что он надежно закреплен гайкой. Если провод вообще вырывается, снимите гайку и начните заново.
Некоторые люди, в том числе многие электрики, любят скручивать провода линейными плоскогубцами по часовой стрелке с до , применяя соединительный элемент. Они считают, что это обеспечивает более надежное соединение и может помочь удерживать провода вместе в ситуациях, когда вибрация может ослабить гайку. В любом случае лучше следовать инструкциям производителя, который часто не включает , а не , включая предварительное скручивание проводов вместе.
Наконечник : При соединении сплошного медного провода с многожильным медным проводом зачистите многожильный провод примерно на 1/8 дюйма больше, чем для сплошного провода. Многожильный провод имеет тенденцию оборачиваться вокруг сплошного провода, когда вы накручиваете гайку, поэтому дополнительная длина помогает создать надежное соединение. Перед тем, как надеть гайку для проводов, выровняйте провода так, чтобы края изоляции были ровными, а концы многожильных проводов выходили за концы сплошного провода.
Размеры
Разъемы для проводов бывают разных размеров и цветов.Цвет указывает на размер, количество и тип проводов, которые может вместить гайка. Гайка неправильного размера — это та, которая либо слишком велика, либо слишком мала для размера и количества подключаемых проводов. В любом случае это означает слабое соединение, которое потенциально опасно (отсоединенные провода вызывают возгорание). На упаковке всех гаек есть таблица, в которой указано, какой цвет гаек использовать с проводами, которые вы подключаете. Например, для конкретного производителя серая гайка может работать как минимум с двумя многожильными проводами калибра 22 и максимум с двумя одножильными проводами калибра 16.Следующий размер (возможно, синяя гайка) может подойти для двух одножильных проводов 22-го калибра и максимум трех одножильных проводов 16-го калибра. Перекрытие в таблице размеров является обычным явлением; просто убедитесь, что вы находитесь в диапазоне используемого вами цвета. Цвета зависят от производителя, поэтому всегда сверяйтесь с таблицей на упаковке.
Клеммы для проводов

Продукты 1-48 из 147
Сортировать по…БрендНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойЛучшие продавцы
Показать 48 на странице 96 на странице 144 на странице 192 на странице 240 на странице
Быстрый просмотр
Наличие: Есть в наличии
Продукты JT&T Скрученные соединители стандарта
используются для соединения двух или более проводов.Также известны как проволочные гайки. Серый — максимум 2 x 16AWG, минимум 1 x 20AWG + 1 22AWG Синий — максимум 3 x 16AWG, минимум 2 x 22AWG Оранжевый — максимум 3 x 16AWG + 1 x 18AWG, минимум 3 x 22AWG Желтый — максимум 2 x 14AWG + 3 x 16 AWG, мин. 1 x 14AWG + 1 x 18AWG, красный — 3 x 10AWG, мин. 1 x 12AWG + 2 x 18AWG
Быстрый просмотр
Наличие: Есть в наличии
Продукты JT&T
Соединитель средней линии.Позволяет подключать штекерный разъем (продается отдельно). Красный соединяется с PN # 2115 Синий соединяется с PN # 2117 Желтый соединяется с PN # 2119
Быстрый просмотр
Наличие: Есть в наличии
Продукты JT&T
Коммутационные разъемы со смещением изоляции — заполненный герметиком Желтый — 22-26 AWG, 2-проводный (UY) Зеленый — 19-26 AWG, 2-проводный (UG) Красный — 19-26 AWG, 3-проводный (UR)
Быстрый просмотр
Наличие: Есть в наличии
Продукты JT&T Номер товара: 1300C-ZZZ — Бесшовные трубчатые медные проушины
JT&T изготовлены из 100% меди.Ушки могут быть гофрированными или припаянными, и их можно штабелировать. Датчик проштампован на выступе для облегчения идентификации. Концы выступов расширяются для облегчения входа. JT&T Products предлагает полный выбор медных наконечников. ⚠ ВНИМАНИЕ: рак и вред репродуктивной системе — www.p65warnings.ca.gov
Быстрый просмотр
Наличие: Есть в наличии
Продукты JT&T Бесшовные трубчатые медные проушины
JT&T изготовлены из 100% меди.Ушки могут быть гофрированными или припаянными, и их можно штабелировать. Датчик проштампован на выступе для облегчения идентификации. Концы выступов расширяются для облегчения входа. JT&T Products предлагает полный выбор медных наконечников. ⚠ ВНИМАНИЕ: рак и вред репродуктивной системе — www.p65warnings.ca.gov
Быстрый просмотр
Наличие: Есть в наличии
Продукты JT&T Номер товара: 2060ZZZ — Терминалы с виниловой изоляцией
JT&T были изготовлены методом литья под давлением из ПВХ с воронкой для быстрого и легкого ввода проводов.Клеммы имеют V-образные зазубрины для обеспечения максимальной прочности при контакте и растяжении после обжима. Клеммы JT&T изготовлены из чистой меди (сплав 110), отожжены и покрыты гальваническим оловом. Электро-лужение обеспечивает исключительную коррозионную стойкость. Изолирующая гильза имеет цветовую маркировку, соответствующую размеру провода и его идентификации. JT&T Products предлагает полную линейку клемм из винила …
Быстрый просмотр
Наличие: Есть в наличии
Продукты JT&T Терминалы с виниловой изоляцией
JT&T были изготовлены методом литья под давлением из ПВХ с воронкой для быстрого и легкого ввода проводов.Клеммы имеют V-образные зазубрины для обеспечения максимальной прочности при контакте и растяжении после обжима. Клеммы JT&T изготовлены из чистой меди (сплав 110), отожжены и покрыты гальваническим оловом. Электро-лужение обеспечивает исключительную коррозионную стойкость. Изолирующая гильза имеет цветовую маркировку, соответствующую размеру провода и его идентификации. JT&T Products предлагает полную линейку клемм из винила …
Быстрый просмотр
Наличие: Есть в наличии
Продукты JT&T
JT&T Products предлагает полную линейку неизолированных и изолированных клемм, изготовленных из винила (P.V.C), нейлон и термоусадочный материал. ПРЕДУПРЕЖДЕНИЕ: Рак и вред репродуктивной системе — www.p65warnings.ca.gov
Терминалы и соединители для проводов | Идеальные клеммные соединители и многое другое
3M 312 Электрический пружинный соединитель с винтовой фиксацией, 22-10 AWG, нейлон, желтый
Наша цена: 20 $.59
Электрический пружинный соединитель 3M 512 Twist-On, 20-8 AWG, 600/1000 В, нейлон, красный
Наша цена: 25,74 $
Комплект для подземного сращивания 3M DBO / B-6, 600 В, 221 град F
Наша цена: 5.97 $
3M 312 Электрический пружинный соединитель с винтовой фиксацией, 22-10 AWG, нейлон, желтый Электрический пружинный соединитель 3M 512 Twist-On, 20-8 AWG, 600/1000 В, нейлон, красный Комплект для подземного сращивания 3M DBO / B-6, 600 В, 221 град F
Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 2 — 14
Наша цена: 8 $.67
Черный изолированный 2-проводной соединитель с двойным вводом, 2 установочных винта 250 — 6
Наша цена: 11.03 $
Изолированный черный 2-проводной соединитель с двойным вводом, 2 установочных винта 350 — 6
Наша цена: 30,41 $
Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 2 — 14 Черный изолированный 2-проводной соединитель с двойным вводом, 2 установочных винта 250 — 6 Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 350 — 6
Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 4-14
Наша цена: 6 $.87
Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 500 — 6
Наша цена: 45,17 $
Изолированный черный 2-проводной соединитель с двойным вводом, 2 установочных винта 600-250
Наша цена: 57,23 $
Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 4-14 Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 500 — 6 Изолированный черный 2-проводной соединитель с двойным вводом, 2 установочных винта 600-250
Изолированные черным 2-проводным соединителем с двойным вводом 2 установочных винта 750 — 250
Наша цена: 66 $.28
Изолированный черным 2-проводным двухпроводным соединителем с двойным вводом и двумя установочными винтами 750 — 250
Наша цена: 88,87 $
Изолированный черный 2-х проводный ввод OffSet 2-14
Наша цена: 8,57 $
Изолированные черным 2-проводным соединителем с двойным вводом 2 установочных винта 750 — 250 Изолированный черным 2-проводным двухпроводным соединителем с двойным вводом и двумя установочными винтами 750 — 250 Черный изолированный 2-проводной соединитель ввода OffSet 2-14
Черный изолированный 2-проводной соединитель ввода OffSet 2 / 0-6
Наша цена: 9 $.23
Изолированный черный 2-проводной соединительный элемент OffSet 4-14
Наша цена: 7,83 $
Черный изолированный 2-проводной односторонний соединитель ввода 1/0 — 14
Наша цена: 9,51 $
Черный изолированный 2-проводной соединитель ввода OffSet 2 / 0-6 Изолированный черный 2-проводной соединительный элемент OffSet 4-14 Черный изолированный 2-проводной односторонний соединитель ввода 1/0 — 14
Черный изолированный 2-проводной односторонний соединитель ввода 2-14
Наша цена: 8 $.52
Черный изолированный 2-проводной односторонний соединитель ввода 2/0 — 6
Наша цена: 9,89 $
Линейный соединитель с черной изоляцией 2-14
Наша цена: 10,35 $
Черный изолированный 2-проводной односторонний соединитель ввода 2-14 Черный изолированный 2-проводной односторонний соединитель ввода 2/0 — 6 Линейный соединитель с черной изоляцией 2-14
Линейный соединитель с изоляцией черного цвета 250 — 6
Наша цена: 13 $.36
Линейный соединитель с черной изоляцией 350 — 6
Наша цена: 21,75 $
Черный изолированный поточный соединитель 4 установочных винта 750 — 250
Наша цена: 74,35 $
Линейный соединитель с изоляцией черного цвета 250 — 6 Линейный соединитель с черной изоляцией 350 — 6 Черный изолированный поточный соединитель 4 установочных винта 750 — 250
Линейный соединитель с черной изоляцией 600 — 250
Наша цена: 42 доллара.17
Монтируемый с изоляцией черного цвета — 2 порта с двойным входом 2/0 — 14
Наша цена: 49,35 $
Монтируемый с изоляцией черного цвета — двойной вход, 2 порта, 600 — 4
Наша цена: 89,63 $
Линейный соединитель с черной изоляцией 600 — 250 Крепление с изоляцией черного цвета — 2 порта с двойным входом 2/0 — 14 Монтируемый с изоляцией черного цвета — двойной вход, 2 порта, 600 — 4
Монтируемый с изоляцией черного цвета — 2 порта с двойным входом 750 — 250
Наша цена: 122 доллара.85
Крепление с изоляцией черного цвета — 3 порта с двойным входом 2/0 — 14
Наша цена: 53,40 $
Монтируемый с изоляцией черного цвета — Двойной вход, 3 порта 350 — 6
Наша цена: 71.29 $
Монтируемый с изоляцией черного цвета — 2 порта с двойным входом 750 — 250 Крепление с изоляцией черного цвета — 3 порта с двойным входом 2/0 — 14 Крепление с изоляцией черного цвета — 3 порта с двойным входом 350 — 6
Монтируемый с изоляцией черного цвета — двойной вход, 4 порта 2/0 — 14
Наша цена: 59 $.69
Монтируемый с изоляцией черного цвета — двойной вход, 4 порта 350 — 6
Наша цена: 77.96 $
Черный изолированный многокабельный разъем — двойной ввод, 10 портов 2/0 — 6
Наша цена: 91,27 $
Монтируемый с изоляцией черного цвета — двойной вход, 4 порта 2/0 — 14 Монтируемый с изоляцией черного цвета — двойной вход, 4 порта 350 — 6 Черный изолированный многокабельный разъем — двойной ввод, 10 портов 2/0 — 6
Черный изолированный многокабельный разъем — двойной ввод, 10 портов 250 — 6
Наша цена: 104 $.52
Черный изолированный многокабельный разъем — двойной ввод, 10 портов 3/0 — 6
Наша цена: 100,72 $
Черный изолированный многокабельный разъем — двойной ввод, 10 портов 350 — 6
Наша цена: 120,52 $
Черный изолированный многокабельный разъем — двойной ввод, 10 портов 250 — 6 Черный изолированный многокабельный разъем — двойной ввод, 10 портов 3/0 — 6 Черный изолированный многокабельный разъем — двойной ввод, 10 портов 350 — 6
Черный изолированный многокабельный разъем — двойной ввод, 10 портов, 500 — 4
Наша цена: 129 $.64
Черный изолированный многокабельный разъем — двойной ввод, 10 портов, 600 — 250
Наша цена: 145,79 $
Черный изолированный многокабельный разъем — двойной ввод, 10 портов 750 — 250
Наша цена: 259,71 $
Черный изолированный многокабельный разъем — двойной ввод, 10 портов, 500 — 4 Черный изолированный многокабельный разъем — двойной ввод, 10 портов, 600 — 250 Черный изолированный многокабельный разъем — двойной ввод, 10 портов 750 — 250
Черный изолированный многокабельный разъем — двойной ввод, 12 портов 2/0 — 6
Наша цена: 121 доллар.69
Черный изолированный многокабельный разъем — двойной ввод, 12 портов 250 — 6
Наша цена: 138,87 $
Черный изолированный многокабельный разъем — двойной ввод, 12 портов 3/0 — 6
Наша цена: 125,41 $
Черный изолированный многокабельный разъем — двойной ввод, 12 портов 2/0 — 6 Черный изолированный многокабельный разъем — двойной ввод, 12 портов 250 — 6 Черный изолированный многокабельный разъем — двойной ввод, 12 портов 3/0 — 6
Черный изолированный многокабельный разъем — двойной ввод, 12 портов 350 — 6
Наша цена: 154 доллара.80
Черный изолированный многокабельный разъем — двойной ввод, 12 портов, 500 — 4
Наша цена: 162,68 $
Черный изолированный многокабельный разъем — двойной ввод, 12 портов, 600 — 250
Наша цена: 182,08 $
Черный изолированный многокабельный разъем — двойной ввод, 12 портов 350 — 6 Черный изолированный многокабельный разъем — двойной ввод, 12 портов, 500 — 4 Черный изолированный многокабельный разъем — двойной ввод, 12 портов, 600 — 250
Черный изолированный многокабельный разъем — двойной ввод, 3 порта 2/0 — 6
Наша цена: 15 $.83
Черный изолированный многокабельный разъем — двойной ввод, 3 порта 250 — 6
Наша цена: 16,13 $
Черный изолированный многокабельный разъем — двойной ввод, 3 порта 3/0 — 6
Наша цена: 15,99 $
Черный изолированный многокабельный разъем — двойной ввод, 3 порта 2/0 — 6 Черный изолированный многокабельный разъем — двойной ввод, 3 порта 250 — 6 Черный изолированный многокабельный разъем — двойной ввод, 3 порта 3/0 — 6
Черный изолированный многокабельный разъем — двойной ввод, 3 порта 500 — 4
Наша цена: 45 $.17
Черный изолированный многокабельный разъем — двойной ввод, 3 порта, 600 — 250
Наша цена: 54,23 $
Черный изолированный многокабельный разъем — двойной ввод, 3 порта 750 — 250
Наша цена: 83,52 $
Черный изолированный многокабельный разъем — двойной ввод, 3 порта 500 — 4 Черный изолированный многокабельный разъем — двойной ввод, 3 порта, 600 — 250 Черный изолированный многокабельный разъем — двойной ввод, 3 порта 750 — 250
Черный изолированный многокабельный разъем — двойной ввод, 4 порта 2 — 14
Наша цена: 22 $.27
Черный изолированный многокабельный разъем — двойной ввод, 4 порта 2/0 — 6
Наша цена: 23,79 $
Черный изолированный многокабельный разъем — двойной ввод, 4 порта 250 — 6
Наша цена: 30,41 $
Черный изолированный многокабельный разъем — двойной ввод, 4 порта 2 — 14 Черный изолированный многокабельный разъем — двойной ввод, 4 порта 2/0 — 6 Черный изолированный многокабельный разъем — двойной ввод, 4 порта 250 — 6
Черный изолированный многокабельный разъем — двойной ввод, 4 порта 3/0 — 6
Наша цена: 28 $.35
Черный изолированный многокабельный разъем — двойной ввод, 4 порта, 600 — 250
Наша цена: 65,36 $
Черный изолированный многокабельный разъем — двойной ввод, 4 порта 750 — 250
Наша цена: 93.92 $
Черный изолированный многокабельный разъем — двойной ввод, 4 порта 3/0 — 6 Черный изолированный многокабельный разъем — двойной ввод, 4 порта, 600 — 250 Черный изолированный многокабельный разъем — двойной ввод, 4 порта 750 — 250
Черный изолированный многокабельный разъем — двойной ввод, 5 портов 2 — 14
Наша цена: 29 $.43
Черный изолированный многокабельный разъем — двойной ввод, 5 портов 2/0 — 6
Наша цена: 32,47 $
Черный изолированный многокабельный разъем — двойной ввод, 5 портов 4 — 14
Наша цена: 27.91 $
Черный изолированный многокабельный разъем — двойной ввод, 5 портов 2 — 14 Черный изолированный многокабельный разъем — двойной ввод, 5 портов 2/0 — 6 Черный изолированный многокабельный разъем — двойной ввод, 5 портов 4 — 14
Черный изолированный многокабельный разъем — двойной ввод, 5 портов 750 — 250
Наша цена: 114 $.33
Черный изолированный многокабельный разъем — двойной ввод, 6 портов 2 — 14
Наша цена: 34.92 $
Черный изолированный многокабельный разъем — двойной ввод, 6 портов 2/0 — 6
Наша цена: 35,79 $
Черный изолированный многокабельный разъем — двойной ввод, 5 портов 750 — 250 Черный изолированный многокабельный разъем — двойной ввод, 6 портов 2 — 14 Черный изолированный многокабельный разъем — двойной ввод, 6 портов 2/0 — 6
Проводные соединители | Склад-освещение.com
Если вы ищете недорогой способ соединения проводов, у нас есть надежные электрические соединители. Warehouse Lighting гарантирует, что при правильном использовании наших разъемов у вас никогда не будет электрических проблем. Наличие правильных инструментов для работы важно для обеспечения быстрого и плавного выполнения каждого этапа проекта. Это особенно актуально для освещения, где правильная разводка может иметь значение между отличным освещением, которое длится годами, и следующим этапом ремонта.
У нас есть высококачественные соединители и клеммы для проводов, которые помогут вам в следующей работе. Они очень доступны по цене и полезны в огромном количестве приложений, от жилых до коммерческих и промышленных, и они всегда должны быть под рукой при работе с проводами. Благодаря нашей качественной продукции вы можете без проблем оставаться в запасе необходимого для работы оборудования.
Соединители для проводов используются для создания плотных соединений между несколькими электрическими проводами.Хотя они обеспечивают качественное соединение, они также защищают провода от контакта с внешними силами, в том числе с другими проводами, металлическими поверхностями и т. Д., Которые могут вызвать повреждения или неисправности. Это делает их жизненно важным дополнением для всех, кто работает с электрическими системами, поскольку они помогут вам завершить систему, а также гарантируют отсутствие каких-либо осложнений. Важно иметь подходящие осветительные приборы для вашего применения, но без необходимых инструментов для проводки получить желаемое освещение будет непросто.К счастью, мы можем предоставить вам необходимые детали по отличной цене, поэтому вы всегда будете готовы к любой проблеме.
Найдите множество различных вариантов, когда дело доходит до наших стандартных разъемов для проводов. Доступны различные цвета, от синего и красного до оранжевого и серого. Они могут помочь вам организовать ваши провода и отслеживать, что есть что, а также сделать их заметными независимо от фона. Стандартные модели easy-twist 22–14 AWG просты и быстры в использовании, что позволяет устанавливать соединения за секунды в любое время.Закажите пакеты по 500 или 1000 штук, чтобы получить все необходимое для любого применения и будьте готовы к предстоящей работе. У нас самые низкие цены на высококачественные соединители для проводов, чтобы помочь вам найти детали, необходимые для следующей установки, не тратя целое состояние!
Лучшие 9 обзоров лучших соединителей для проводов в 2021 году — Руководство по покупке
Как следует из названия, соединители соединяют два провода. Такова степень их функциональности по мнению большинства людей. Но что, если мы скажем вам, что это нечто большее, чем кажется на первый взгляд?
Итак, для всех вас, начинающих мастеров-мастеров, позвольте нам углубиться в важность этих сложных устройств.
Да, это правда, что соединители проводов соединяются в два или более провода вместе, как рекламируется, но люди не говорят вам, что эти соединители также образуют цепь. Эти схемы затем используются, в частности, в бытовых приборах и промышленном оборудовании.
Они настолько важны, что могут даже определять безопасность и функциональность компьютера, который вы используете дома!
Поэтому разумно использовать лучшие соединители для проводов у себя дома и работать, чтобы ваши электронные приборы оставались здоровыми и оставались нетронутыми на протяжении всего срока службы.
Если вы не хотите читать весь обзор, мы собрали 3 лучших варианта разъемов для проводов:
Марка
Лучший общий
Wago 221-412 Соединители для сращивания
Лучшее за деньги
Разъемы Anderson Powerpole
Best Cheap Pick
I Tap 1 Pin Connectors от Brightfour
Особые характеристики
Заменяет стандартные проволочные гайки для более надежного и надежного соединения.
Посеребренные медные контакты сокращают потери мощности и повышают эффективность.
Подходит для многожильных и одножильных электрических проводов 20, 22 и 24 AWG.
Лучший в целом
Марка
Wago 221-412 Соединители для сращивания
Товар
Особые характеристики
Заменяет стандартные проволочные гайки для более надежного и надежного соединения.
Лучшее за деньги
Марка
Соединители Anderson Powerpole
Товар
Особые характеристики
Посеребренные медные контакты сокращают потери мощности и повышают эффективность.
Лучший дешевый выбор
Марка
I Tap 1 Pin Connectors от Brightfour
Товар
Особые характеристики
Подходит для многожильных и одножильных электрических проводов 20, 22 и 24 AWG.
Как правильно выбрать соединитель проводов
Это лишь некоторые из основных вещей, которые следует учитывать среди многих других. Невозможно выделить идеальные разъемы для проводов в конкретной ситуации без тщательной оценки различных факторов.
Однако факторы покупки, описанные в этой статье, носят общий характер и, таким образом, становятся жизнеспособными почти во всех ситуациях.
1. Водонепроницаемость
Правильные разъемы для ваших проводов всегда будут такими, которые удовлетворят все ваши потребности для конкретной задачи. Когда дело доходит до соединителей проводов, не существует «абсолютно лучших». Все зависит от того, для чего вы собираетесь использовать этот соединитель проводов и соответствуют ли его атрибуты вашим требованиям.
Например, вы можете захотеть запустить соединение, которое будет погружено под воду.Для этого вам понадобится водостойкий соединитель, который выдерживает давление воды на различной глубине.
2. Плавное соединение
Допустим, вы находитесь в зоне постоянных электромагнитных помех и хотите установить проводное соединение, чтобы помехи не влияли на него.
Чтобы добиться этого, вам нужно, чтобы в ваши соединители проводов были встроены специальные функции, которые могут устранять и отклонять эти помехи, чтобы обеспечить бесперебойное соединение.
3. Заявка
Перед принятием решения необходимо оценить и проиллюстрировать приложение, которое будет запускать проводное соединение, и его требования.
Некоторые из вещей, которые следует учитывать, — это напряжение и ток, которые будут проходить через провод. Если имеется достаточно большой путь прохождения тока, мы предлагаем вам приобрести разъем, в который может быть вставлен провод большего размера и толщины с соответствующим номинальным током.
4. Надлежащая изоляция
Еще одна вещь, которую следует учитывать, — это среда, в которой будут установлены соединители проводов. Если соединитель должен работать в горячей среде, необходима соответствующая изоляция, чтобы предотвратить любые повреждения.
Аналогичным образом, другие опасные вторжения, такие как токсичный газ и горючие пары или жидкости, могут быть предотвращены, если соединитель проводов оборудован защитой от этих недугов.
Лучшие 9 обзоров лучших соединителей для проводов в 2021 году
Wago 221-412 Соединители для сращивания
Попрощайтесь со своими орехами … проволочными гайками.
С этими соединителями Wago 221-412 приятно работать не только из-за их широкого набора функций, но и из-за своей простоты. Они изготовлены на высоком немецком уровне, и их качество сборки превосходит ожидания, учитывая, что они предназначены для общего пользования.
Они не кажутся дешевыми в ваших руках, и как только вы заберете их сами, вы поймете, что их услуги прослужат долго.
Они бывают трех разных размеров, поддерживают 2, 3 и 5 соединений и соединяют провода в диапазоне от 24 до 10 сечений.Хотя это очень универсальный продукт, многожильные и одножильные провода больше всего подходят для этой конкретной модели. Они также могут выдерживать токи до 20 ампер при напряжении до 300 В переменного тока.
Если отбросить техническую болтовню, вы можете задаться вопросом, что делает этот продукт лучшим разъемом для проводов. Ответ прост — удобство! Эти плохие парни созданы, чтобы полностью заменить проволочные гайки. Они не только предлагают больше функциональных возможностей, чем проволочные гайки, но и делают их лучше.
Их можно заставить работать за считанные минуты по сравнению с часами, когда вы настраиваете провода с помощью обычных гаек, и они намного надежнее и обеспечивают физически бесперебойное соединение.
Основные характеристики:
Доступны три размера с 2, 3 и 5 соединениями.
Имеет диапазон подключения от 24 до 10 сечений проводов.
Может выдерживать ток 20 ампер при напряжении 300 В переменного тока.
Заменяет гайки для проводов — более прочные и простые в установке.
Разъемы Powerpole Anderson
Не знаю, сколько лошадиных сил у вас в машине, но, как следует из названия разъемов Anderson Powerpole Connectors, мощность в вашей системе электропроводки получила нового спасителя.
Внешняя электрическая изоляция и медные контакты с посеребренным покрытием. Они работают вместе, чтобы сократить количество бессильных до ничтожных сумм. Эффективность этого продукта вместе с его структурой сборки сделали его фаворитом поклонников для пользователей, которые любят возиться и доводить свои автомобили до совершенства.
Эти автомобильные электрические соединители подходят для проводов калибра от 10 до 16 AWG. Установка довольно проста, и на веб-сайте Powerpole есть инструкции для множества различных приложений.
Поскольку это изолированный автомобильный зажим для проводов, при работе с продуктом настоятельно рекомендуется использовать инструмент для обжима с контролируемым циклом.
Давайте поговорим о невероятных 45 А тока, которые могут вместить эти автомобильные соединители.Высокая пропускная способность по току делает этот разъем одним из лучших на рынке автомобильных разъемов для проводов, поскольку считается, что в автомобилях используются сильноточные соединения в проводке.
Несмотря на то, что они отлично подходят для приложений с низким напряжением, максимальное ограничение по напряжению составляет около 240 вольт. Диапазон позволяет этому автоматическому соединителю проводов быть жизнеспособным и в приложениях с более высоким напряжением.
Основные характеристики:
Корпус рассчитан на высокий ток до 45 ампер.
Внешняя электрическая изоляция обеспечивает безопасность и защиту от поражения электрическим током.
Посеребренные медные контакты сокращают потери мощности и повышают эффективность.
Поддерживает калибры проводов от 10 до 16 AWG.
Он имеет максимальное напряжение 240 вольт.
Распродажа Разъемы Anderson Powerpole, 10 пар, оригинальные
Anderson Power Pole Connectors 10 пар: 10 красных корпусов, 10 черных корпусов, 20 посеребренных медных…
Серебро имеет самое низкое электрическое сопротивление из всех металлов, за ним идет медь, а затем золото.
I Tap 1 Pin Connectors от Brightfour
Будь проще или иди домой. Коннекторы I Tap 1 Pin от Brightfour — воплощение этого определения.
Он имеет дизайн классического разъема для проводов, но не имеет каких-либо задних вытяжек, которые были бы у более старой модели. Хотя все соединители для проводов просты в использовании, именно этот продукт выделяется тем, что не требует предварительной настройки.
Вам не нужно будет разрезать, зачищать, снимать кожуру или даже паять провода, которые будут использоваться с этим разъемом. Установка выполняется быстро, без проблем и не требует пояснений. Головка соединителя прозрачна и позволяет видеть одиночные проводные соединения по мере их расположения, что еще больше упрощает процесс.
Этот продукт Brightfour достаточно прочен, чтобы его можно было использовать в качестве автомобильного провода в фарах, стереосистемах и т. Д. Их также можно безопасно убрать, поскольку они очень гибкие и нелегко защелкиваются, несмотря на их компактную конструкцию.Эти особенности делают его отличным вариантом для светодиодных инсталляций, поскольку они остаются почти невидимыми.
Этот разъем поддерживает одножильные и многожильные провода от 18 до 24 сечений. Однако не все провода 18AWG могут удобно вставляться в этот разъем, так как провода 18AWG могут иметь немного разные диаметры. Рекомендуется покупать провода той же марки, чтобы избежать этой проблемы.
Основные характеристики:
Прозрачные соединительные головки, облегчающие установку проводов.
Удивительно прочный и компактный для своего размера, его можно спрятать подальше от глаз.
Поддерживает калибры проводов от 18 до 24.
С помощью этого разъема провод не нужно разрезать, зачищать, зачищать или паять.
Разъемы для проводов — упаковка из 12 шт. Низкого напряжения I tap 1 …
✔️ СОЕДИНЕНИЕ ROCK SOLID — Разъемы Brightfour Wire решают ПРОБЛЕМУ ослабления, вызванного…
✔️ БОЛЬШЕ НЕ РАЗЪЕДИНЯЮЩИЕ МАЛЕНЬКИЕ ПРОВОДА — Отводы всегда раздражали. Наше низковольтное …
✔️ ИСПОЛЬЗУЙТЕ ПРАВИЛЬНЫЙ ПРОВОД — Подходит для многожильных и одножильных электрических проводов 20, 22 и 24 AWG …
HTCELLE Разъемы с гайкой рычага
Не посылайте мальчика делать мужскую работу. Мы думаем об этом примере, когда говорим о соединителях гайки рычага HTCELLE.
Долговечность и надежность этих гаечных соединителей обусловлены качеством их сборки.Как будто этого было недостаточно, они поставляются с дополнительным экранированием из-за изолированного внешнего вида.
Защищает гайки рычага от коррозии и высоких температур. Антивозрастной материал в его основе также обеспечивает долгий срок службы продукта.
Гайки рычага очень легко прикрепить к тросам. Для выполнения этой работы вам не понадобится ни технический специалист, ни инструменты, этот комплект для подключения проводов полностью подготовлен, чтобы облегчить вашу жизнь.
Рычаг опускается, провод можно просто протолкнуть внутрь, и как только ориентация будет согласована, рычаг можно снова закрыть.Прозрачная соединительная головка позволяет легко настроить ориентацию проводов и убедиться, что она вставлена точно.
Этот комплект электрического разъема представлен в трех вариантах — с 2, 3 и 5 портами. С этим продуктом можно соединять различные комбинации одножильных, многожильных и гибких медных проводов.
После соединения соединитель устойчив к рывкам и выдерживает небольшой вес. Это делает его идеальным компаньоном для отделочных работ или проектов, в которых вы работаете с садовыми или потолочными светильниками.
Основные характеристики:
Гайки рычага очень прочны и имеют прочную конструкцию.
Устойчив к коррозии и высоким температурам, а также к старению.
Поддерживает комбинации одножильных, многожильных и гибких медных проводов.
Простая и быстрая установка, не требует дополнительных инструментов для настройки.
Распродажа Разъемы для рычажных проводов HTCELLE, провод 75 шт…
【Безопасный и надежный】 Корпус рычажных соединителей HTCELLE изготовлен из высококачественного ПК …
【Практичен и экономит место】 Рычажные соединители HTCELLE — это многоразовый и креативный соединитель ….
【Универсальная совместимость 】 Подключайте любые комбинации одножильных, многожильных и гибких медных проводов ….
Т-образные электрические лопаточные соединители от Haisstronica
Так же, как когда мы думали, что знаем все о наборах для подключения проводов, мы наткнулись на электрические лопаточные соединители T Tap от Haisstronica, которые являются гениальной инновацией.
Это лучший соединитель для проводов. продукт, потому что он объединяет два типа соединителей в один. Он объединяет в себе традиционные Т-образные переходники и лопаточные соединители. Эта гибкая конструкция позволяет творчески подходить к подключению проводов и позволяет быстро отключать провод на каждом стыке.
Медные контакты имеют толстое луженое покрытие, поэтому они не сгибаются при одновременном использовании с более толстыми проводами. Изоляция в месте соединения имеет решающее значение из-за характера лопатки, так как ожидается, что вы будете подключать и отключать клемму провода вручную.
Конфигурации разъемов довольно стандартные, он поддерживает сечения проводов от 10 до 22 AWG между тремя вариантами разъемов Red, Blue и Yellow.
Все соединители для проводов изолированы, а лопаточные соединители имеют нейлоновый разъединитель, который обеспечивает надежную фиксацию при установке в переходник соединителя T Tap.
Поначалу может быть сложно описать все возможные применения такого уникального разъема, но в руках ветерана эти устройства будут творить чудеса.
Основные характеристики:
Функционирует как Т-образный переходник, так и клемма для плоского провода.
Изолирован в местах соединения для безопасности и защиты от поражения электрическим током.
Лопаточные соединители имеют нейлоновый разъединитель с фиксирующим механизмом.
Поддерживает калибры проводов от 10 до 22 AWG.
300PCS T-образные соединители для проводов-T-кран электрические…
ОБНОВЛЕНИЕ ПРОВОДКИ ： Т-образные соединители заменяют традиционный способ подключения, отказываясь от …
ПОЛНАЯ КОМБИНАЦИЯ ： Т-образные соединители для проводов 150 шт. + Быстроразъемные штекеры 150 шт. Соответствует требованиям …
ТОЛЩАЯ ЛУЗОВАЯ МЕДЬ КОНТАКТЫ ： Толстые контакты из луженой меди не сгибаются даже при большом …
Термоусадочные стыковые соединители от XUUAP
Пиромантия действительно творит чудеса.
Когда вы впервые приобретете термоусадочные стыковые соединители от XUUAP, вы заметите их необычную конструкцию.Это потому, что вокруг них намотаны паяльные втулки, которые предназначены для постоянной герметизации концов вашего провода.
Сама трубка устойчива к повреждениям и изготовлена из огнестойких материалов, выдерживающих высокие температуры. Прочность материалов была дополнительно усилена за счет добавления последовательных паяльных втулок, но это не является их основной целью.
Этот стыковой соединитель функционирует, запечатывая концы двух проводов в каждом паяльном кольце, создавая соединение.Для этого все, что вам нужно сделать, это нагреть паяльное кольцо, которое совмещено с проводами, до тех пор, пока оно не сожмется и не соединит два конца провода вместе. Сделать это очень просто и делается почти мгновенно.
Эти автомобильные электрические соединители для проводов водонепроницаемы и могут использоваться вокруг водоемов. Однако они не могут работать, если они погружены в воду, так как давление нарушит соединения и может вызвать короткое замыкание.
Стыковый соединитель поддерживает калибры проводов от 18 до 22 AWG.Этот комплект автоматических электрических разъемов делает ручную пайку устаревшей, поскольку сокращает время на установку разъемов более чем наполовину.
Если вы ищете стыковой соединитель с герметиком для проектов, требующих пайки, то это лучшие стыковые соединители для вас.
Основные характеристики:
Он устойчив к повреждениям и изготовлен из огнестойких материалов.
Паяльные втулки проходят вдоль разъема, который нагревается, образуя проволочные уплотнения.
Поддерживает калибры проводов от 18 до 22 AWG.
Водостойкий.
Его можно легко настроить и вдвое сократить время электромонтажа.
50 шт. Термоусадочные стыковые соединители с припоем …
Термоусадочная трубка толще: отличная устойчивость к растяжению и механическим повреждениям. Под пайку XUUAP…
Водонепроницаемый и самоприпаивающийся: термоусадочный соединитель с низким нагревом, припой и термоклей могут производить …
Простота использования: просто поместите зачищенные провода в муфту для пайки и приложите тепло, чтобы закончить …
WAGO РЫЧАГ-ГАЙКИ Компактный соединитель 32 шт. В ассортименте
Все любят красиво, аккуратно, удобно упакованные вкусности, верно?
Что ж, этот комплект подарит вам такую же приятную атмосферу. WAGO LEVER-NUTS 32pc Компактный комплект соединителей для сращивания включает 32 гайки, упакованные в прозрачный футляр для переноски.
В упаковке три типа проводов. Вы найдете 2,3- и 5-портовые проводники в разных количествах. Они немного меньше (40%), чем серия 222 LEVER-NUTS.
Прозрачный корпус поможет вам получить представление о том, что вы получаете. Использовать довольно просто.
Вам просто нужно открыть рычаг, заправить провод и замкнуть его. Калибр сбоку покажет, сколько зачищенного провода вам нужно вставить.
Что еще более удивительно, вы можете использовать эти клеммы снова и снова для временной или постоянной проводки.Разъемы расположены в разных отсеках внутри коробки, чтобы вы могли быстро найти нужные.
Их можно использовать не только в домашней электропроводке, но и в домах на колесах. Однако вы должны быть осторожны, поскольку они не являются водонепроницаемыми.
Эти клеммы имеют номинальный ток 20 ампер и номинальное напряжение 600 вольт. У вас также будет четкая инструкция, как использовать их внутри крышки.
Основные характеристики:
Набор разъемов, удобно упакованных в прозрачную коробку.
Комплект состоит из 8,10,14 проводников 2,3,5 порта.
Клеммы на 40% меньше, чем у РЫЧАГОВ серии 222.
Устройства соответствуют стандартам UL на 20 ампер и 600 вольт.
Разъемы разделены на разные отсеки для облегчения доступа.
Разъем для быстрого сращивания беспаечных проводов красного цвета Baomain
Зачем тратить часы, пытаясь выяснить, как лучше всего работает комплект для подключения проводов, если можно просто соединить пальцы.Красный соединитель для быстрого сращивания беспаечных проводов Baomain позволяет соединить два провода друг с другом буквально, просто сжимая его.
Он состоит из защелки, которая поднимается перед подключением двух проводов, которые вы хотите соединить вместе. Защелка имеет плоское основание, которое стоит перпендикулярно проводам. Когда защелка закрыта и плотно прижата, провода соединяются в одно целое.
Часто рекомендуется иметь один провод, выходящий за задний конец клеммы с защелкой, потому что это будет выходной провод после сращивания.
Точно так же вы можете легко коснуться существующего проводного соединения, чтобы его удлинить или растянуть. Провода с твердым сердечником лучше подходят для этого сценария, поскольку с ними легче работать и они образуют лучшее соединение. Установка проста и быстра и не требует предварительных знаний о подключении клемм для проводов этого типа.
Разъем подходит для проводов калибра от 18 до 22 AWG. Конструктивно корпус клеммы для проводов выполнен из изолированного и прочного термопласта.Металлический контактный нож, в котором находится разъем, также не подвержен коррозии.
Основные характеристики:
Разъем с защелкой, который позволяет подключаться к существующим соединениям.
Он имеет прочный и изолированный корпус из термопласта.
Металлический контактный нож, соединяющий провода, не подвержен коррозии.
Подходит для проводов калибра от 18 до 22 AWG.
Изолированный линейный соединитель для сращивания продуктов Morris Products
Как говорится, «никогда не суди о книге по обложке».Изолированный линейный соединитель для сращивания продуктов Morris предлагает множество сюрпризов.
На первый взгляд, этот продукт выглядит как обычный сращивающий соединитель, который, как ожидается, будет работать так же, как и остальные. Но что, если мы скажем вам, что это один из лучших электрических разъемов. Что отличает этот продукт от других комплектов электрических разъемов?
Ответ кроется в многослойной электрической изоляции, которая превращает его в высокопрочный и прочный соединитель.Внешний вид разъема изолирован резиной с высокой диэлектрической проницаемостью и имеет прочную поверхность. Вдобавок к этому наносится виниловое покрытие, чтобы еще больше продлить срок его службы.
Изоляция позволяет соединителю работать в диапазоне температур от -49 до 194 градусов по Фаренгейту. Внутренние части разъема предварительно заполнены ингибиторами оксидов, которые предотвращают появление коррозии проводов воздухом и влагой. В нем также находится проводник на 600 В, который соединяется с медными и алюминиевыми проводами.
Они поддерживают калибры проводов от 2 до 14 AWG и экономят ваше время при работе с более толстыми проводами, поскольку их очень легко установить с помощью этого разъема.
Основные характеристики:
Прочная изоляция из прочной резины с высоким диэлектрическим сопротивлением.
Виниловое покрытие усиливает разъем и продлевает срок его службы.
Он может работать при температуре от -49 до 149 градусов по Фаренгейту.
Предварительно заполненные ингибиторы оксидов предотвращают коррозию проводов воздухом и влагой.
Подходит для проводов калибра от 2 до 14 AWG.
Продукты Morris для стыковки в линию с черной изоляцией …
ИЗОЛЯЦИЯ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ: Каждый черный изолированный линейный сращивающий соединитель для различных диапазонов проводов имеет …
ЛЕГКИЙ ПОВТОРНЫЙ ВХОД: Эти изолированные линейные сращивающие разъемы с двойным вводом обеспечивают легкий повторный ввод для …
ПРЕДВАРИТЕЛЬНО ЗАПОЛНЕННЫЕ: черные изолированные линейные соединители Morris Products предварительно заполнены оксидом …
Преимущества использования соединителей проводов
Управление временем и простота использования
Мы не можем достаточно подчеркнуть этот факт. Вы же не хотите ежедневно тратить часы на то, чтобы поработать с электрикой в доме. Все это складывается, когда вы регулярно работаете над несколькими проектами.
Со временем процесс подключения станет беспокойным и утомительным, не говоря уже о том, что он займет очень много времени.С другой стороны, вы можете использовать соединители для проводов, чтобы быстро подключить набор проводов и заставить их работать за считанные минуты.
Это особенно удобно, если вы занимаетесь множеством проектов своими руками или работаете с мелкой бытовой техникой.
Это связано с тем, что для этих небольших работ часто требуются провода гораздо меньшего размера и сложные соединения, которые может быть чрезвычайно трудно исправить вручную, но все это меняется с соединителем.
Управление проводами
Еще одним важным аспектом управления является чистота проводов, с которыми вы работаете.
Не следует путаться с проводами, особенно если это проект, требующий большого количества подключений. Это не только создает беспорядок, но также может быть потенциально опасным в случае короткого замыкания или сбоя соединения.
Вы можете аккуратно спрятать подключенные провода вдали от поля зрения, защищая их от любых опасных сред и улучшая внешний вид прибора. В конце концов, вы же не хотите, чтобы из ваших красивых садовых фонарей торчали надоедливые провода.
Безопасность
Возможно, наиболее важным преимуществом использования соединителя для провода является фактор безопасности.И этот коэффициент безопасности действует в обоих направлениях, потому что он применим как к устройству, с которым вы работаете, так и к вам самому.
Соединители
можно использовать для соединения проводов в опасной зоне, чтобы их можно было спрятать от потенциальных угроз, которым они могут подвергнуться в противном случае, — экранируя их.
Если по проводам течет сильный электрический ток, прочный соединитель хорошо справится с задачей обеспечения прочного и безопасного соединения.
Более того, если несколько проводов упакованы вместе в небольшой монтажной коробке, эти соединители образуют барьер.Это предотвращает контакт одного провода с другим, что приводит к опасным коротким замыканиям и множественным сбоям.
Типы соединителей проводов с на рынке
Существуют сотни различных типов высококачественных соединителей для проводов, которые используются во всем мире, и со временем создаются более специализированные типы.
Невозможно перечислить каждый из них, однако мы дадим вам краткое изложение наиболее распространенных и наиболее важных типов соединителей проводов, которые вы будете использовать в своих повседневных проектах.
1. Соединитель для стыкового сращивания
Один из наиболее распространенных и широко используемых соединителей, стыковый соединитель представляет собой цилиндрический обжимной соединитель с двумя концами, которые используются для создания прямого соединения.
2. Компрессионный соединитель C-Tap
Эти соединители имеют форму буквы «С», поэтому их можно сращивать в двух направлениях. Они сжимаются вокруг своих концов, так что при соединении проволоки образуется замкнутая связь, укрепляющая соединения.Для электрических хвостовиков скребка требуются разъемы типа C, и это наиболее желаемая функция.
3. Закрытый обжимной соединитель
Обжимные коннекторы с закрытым концом действуют как пломбы. Они в основном используются, чтобы перекрыть обрывки многожильных проводов, прервать их соединение и сделать их бездействующими.
4. Соединитель с лопаткой
Также известный как вилочные клеммы для проводов, этот тип разъема в основном используется в сценариях plug-and-play. Они позволяют пользователям мгновенно подключать или отключать работающее соединение в электрических щитах и винтовые соединения.Стереосистемы и DVD-плееры — лучшие примеры объектов, использующих этот разъем.
5. Компрессионный соединитель с проушиной
Подобно лопаточным разъемам, компрессионный разъем Lug Compression размещает внутри себя концы провода, а затем присоединяются к монтажной плате или металлическому проводнику. Это сделано для того, чтобы физически передать ваше соединение от провода непосредственно к цепи без использования другой среды.
6. Разъем штыревого типа Разъемы
штыревого типа соединяются с проводами и подключаются к клеммным колодкам.Существуют различные варианты разъемов штыревого типа, и их можно в значительной степени настроить для конкретных клемм проводов.
7. Разъем с разъемным болтом
Винтажный разъем, который использовался в прошлом. Соединитель с разъемным болтом предназначен для набора определенных металлических концов проводов и жестко удерживает их вместе с помощью болта и винта. Металлическая проволока обычно бывает алюминиевого или медного происхождения, хотя могут существовать вариации.
8. Т-образный соединитель
Разъем, имеющий форму буквы «Т».Это очень похоже на разъемы C. Разница в том, что он соединяет концы трех разных проводов в виде буквы «Т».
9. Разъем рычага
Афиша соединителей проводов. Рычажные соединители — наиболее широко используемые соединители во всех отраслях промышленности. Это также один из самых простых и удобных для начинающих коннекторов.
Он состоит из рычага, который нужно потянуть вниз перед тем, как вставить провод, после того, как провод был размещен, рычаг опускается вниз, готовый к соединению через другой конец.Существуют различные варианты рычажных соединителей, такие как двух- или трехходовые рычажные соединители.
10. Соединитель с защелкой
Разъем с защелкой позволяет выполнять соединения без предварительного обрезания или сращивания проводов. Он состоит из защелки, внутри которой находится лезвие. Это лезвие используется для сращивания проводов в точной ориентации этого конкретного разъема с защелкой.
Чтобы использовать его, просто откройте защелку, вставьте провода вместе и закройте защелку, и все готово.
Часто задаваемые вопросы
1 кв. Что такое обжим и нужно ли оно для каждого используемого мной соединителя проводов?
Ответ: Обжим — это физическая деформация проводящих металлов внутри провода в определенной ориентации, чтобы их можно было соединить вместе с другими обжатыми проводами. Обжатие необходимо для каждого соединителя проводов, так как это наиболее важная часть создания стыка между этими проводами.
Обжим обычно выполняется с помощью специальных инструментов, таких как клещи для обжима, но некоторые разъемы имеют встроенные обжимные приспособления, такие как разъем с защелкой.
2 кв. Все соединители проводов изолированы?
Ответ: Нет. Многие разъемы для проводов в наши дни имеют множество различных экранов, кроме изоляции. Перед покупкой очень важно тщательно просканировать товар и его атрибуты. Изолированные разъемы немного дороже, но это того стоит.
3 кв. Какой соединительный элемент лучше всего подходит для двустороннего сращивания?
Ответ: Когда дело доходит до выбора разъема для вашего провода, не бывает абсолютно лучшего.Важно оценить ориентацию проводов, которые вы хотите подключить. Как только вы это выясните, вы можете выбрать один из нескольких уникально ориентированных соединителей для двухстороннего сращивания.
4 квартал. Все ли типы проводов работают с каждым разъемом?
Ответ: Нет. Это распространенное заблуждение среди многих пользователей. Для некоторых разъемов требуется, чтобы у провода был сплошной сердечник, а для других могут потребоваться многожильные провода. Для многих разъемов также может потребоваться работа с конкретными типами металлов, такими как медь или алюминий.
Большинство соединителей для проводов имеют определенный размер и подходят только для проводов определенного диапазона калибра. Например, вы не можете использовать провод 22AWG в разъеме, который может содержать только провода калибра от 10 до 18AWG.
Вы должны знать свой провод и разъем для вашего провода, прежде чем переходить к продукту, поскольку вы не хотите, чтобы ваше соединение страдало из-за несовместимости.
Заключительные слова
Эта статья направлена на прояснение чрезвычайно неоднозначной области соединителей проводов и проливает свет на различные типы и функции различных соединителей проводов.
Лучшими соединителями для проводов всегда будут те, которые соответствуют поставленным вами целям, а также обеспечивают надежное, безопасное и надежное соединение.
Ориентация и применение разъема являются наиболее важным аспектом при выборе правильного разъема для проводов.
Если вы знаете, что ищете, и конкретные требования проектов, над которыми вы будете работать, каждый из рекомендованных нами соединителей для проводов удовлетворит вас.
Соединители типа Wire-to-Wire — Molex
То же самое межкомпонентное соединение типа Wire-to-Wire
Бесполая, с шагом 2,50 мм, соединительная система с одним выводом и корпусом, которая снижает затраты на инвентарь, инструменты и настройку для приложений с низким энергопотреблением
Цепи: 2-8 Шаг: 2,50 мм AWG провода: 20-26
Учить больше | Просмотр деталей
Стандарт.062 «+ и стандартные 0,062» системы штыревых и гнездовых соединителей
Предоставляет широкий спектр опций, включая свободно висящие корпуса или корпуса для монтажа на панели, а также клеммы 18-30 AWG.
Цепи: 1-36 Шаг: 3,68 мм AWG провода: 18-30
Учить больше | Просмотр деталей
Разъемы питания Nano-Fit
Самый маленький на сегодняшний день, полностью изолированный заголовок, который удовлетворяет потребности клиентов в электроэнергии и обеспечивает защиту терминалов в небольшом корпусе
Цепи: 2-16 Шаг: 2.50 мм AWG провода: 20-26
Учить больше | Просмотр деталей
Система разъемов Micro-Fit
Предлагает корпус премиум-класса для предотвращения неправильного сопряжения, уменьшения отката клемм, снижения утомляемости оператора во время сборки и помощи в приложениях для слепого сопряжения.
Цепи: 4-24 Шаг: 3.00 мм AWG провода: 18-30
Учить больше | Просмотр деталей
Стандартные штыревые и гнездовые разъемы 0,093 дюйма
Надежная, экономичная, мощная межкомпонентная система
Цепи: 1-15 Шаг: 5.03 — 6,70 мм AWG провода: 14-30
Учить больше | Просмотр деталей
Системы соединителей CP Wire-to-Board и Wire-to-Wire
Используя функции полного набора ключей и сочетания цветов, надежные системы коннекторов CP повышают безопасность пользователя и ускоряют сборку бытовых и промышленных межкомпонентных соединений
2 — 12 * 2.50, 3,30, 4,50 и 6,50 мм 16–28
Учить больше | Просмотр деталей | * На основе системы
Семейные разъемы питания Mini-Fit Разъемы питания
Mini-Fit Jr. и Mini-Fit Plus обеспечивают до 9 шт.0A и 13,0A соответственно, а также варианты подключения вслепую, обеспечения положения выводов и кожуха обеспечивают универсальную систему разъемов для широкого спектра применений.
2–24 13,0 А 16–28
Учить больше | Просмотр деталей
NSCC — Контакт для новой стандартной обсадной колонны
Простое в сборке, экономичное компактное изделие, обеспечивающее электропитание негерметичной электроники кузова в автомобилях и грузовых автомобилях
Цепи: 2-30 Шаг: 1.50 — 6,00 мм AWG провода: 10-22
Учить больше | Просмотр деталей
Соединительная система VersaBlade Wire-to-Wire
Обеспечивает надежную и гибкую универсальную систему разъемов питания / сигналов, которая может подавать напряжение до 300 В и 15 В.0A
Цепи: 1 — 9 Шаг: 6,20 — 8,90 мм AWG провода: 14-24
Учить больше | Просмотр деталей
Разъемы питания MLX
Шаг 6,35 мм, 2.Система разъемов для штырей и розеток диаметром 13 мм. Также включает систему заземления MLX для централизации проводки электрического заземления.
Цепи: 1-15 Шаг: 6,35 мм AWG провода: 10-20
Учить больше | Просмотр деталей
Разъемы питания Mega-Fit
Обеспечивают большую мощность на линейный и квадратный миллиметр, чем большинство промышленных разъемов питания среднего класса
Цепи: 2-12 Шаг: 5.70 мм AWG провода: 12-16
Учить больше | Просмотр деталей
Система разъемов Super Sabre
Обеспечивает различные варианты питания и питания / сигнала, которые рассчитаны на передачу 34,0 А на каждый блейд-модуль в компактной недорогой системе с высокой плотностью размещения.
Цепи: 2-8 Шаг: 7.50 мм AWG провода: 10-12
Учить больше | Просмотр деталей
Разъемы питания Mini-Fit Sr.
Мощная соединительная система, доступная в серебристом и золотом цветах, способная выдерживать ток до 50,0 А в двухконтурном корпусе 8 AWG
Цепи: 2 — 14 Шаг: 10.00 мм AWG провода: 8-16
Учить больше | Просмотр деталей
Проволочные винтовые соединители — Cableorganizer.com
Номер детали Цвет Тип Тип пружины Диапазон (Awg) Проволока Мин. Провод Макс. Кол-во Цена
WN-GY серый без крыльев Фиксированный 22-16 2 # 22 2 # 16 100
Быстрая доставка
WN-BL Синий без крыльев Фиксированный 22-14 2 # 22 3 # 16 100
Быстрая доставка
WN-OR оранжевый без крыльев Фиксированный 22-14 1 № 18 и 2 № 20 2 # 14 100
Быстрая доставка
WN-YL желтый без крыльев Фиксированный 18–12 2 # 18 4 № 14 и 1 № 18 100
Быстрая доставка
WN-RD Красный без крыльев Фиксированный 18-6 2 # 14 4 # 12 100
Быстрая доставка
ПРИМЕЧАНИЕ. Соединители с фиксированной пружинной проволокой показаны ниже.
Выберите из списка доступных вариантов ниже, чтобы увидеть его слева.
Мобильные пользователи: нажмите слева, чтобы выбрать, чтобы открыть параметры.
ПРИМЕЧАНИЕ: Из-за различий в настройках монитора показанные в примерах могут незначительно отличаться от реального продукта.
ПРИМЕЧАНИЕ. Могут быть представлены не все варианты.
Изготовлены из прочного химически стойкого пластика, они не ломаются и устойчивы к химическому воздействию таких материалов, как углеводороды (бытовые растворители), разбавленные кислоты или щелочные растворы.Соединители для проводов идеально подходят для домашнего или промышленного использования. Они выдерживают температуру до 221 градуса и поставляются упакованными в удобные коробки или пакеты по 100 штук в каждом (Wing-Nut® может содержать и больше).
КАК УГОЛОК —
Знаете ли вы, что мы можем дать вам расценки на большинство наших продуктов, включая доставку?

Вы также можете позвонить нам по бесплатному телефону 1-833-3CABLEORG
.

	Жёлтый	+12 вольт
	Чёрный	Земля Один чёрный провод выполняет функцию земли для питания +5 вольт, второй для питания +12 вольт
	Чёрный	Земля
	Красный	+5 вольт
Подключив провода одним из указанных способов[1][2], можно получить сниженное до 7 вольт питание — например, для вентилятора.

Оранжевый	+3.3 V	1	13	+3.3 V	Оранжевый
Оранжевый	+3.3 V	1	13	+3.3 V sense	Коричневый
Оранжевый	+3.3 V	2	14	−12 V	Синий
Чёрный	Земля	3	15	Земля	Чёрный
Красный	+5 V	4	16	Power on	Зелёный
Чёрный	Земля	5	17	Земля	Чёрный
Красный	+5 V	6	18	Земля	Чёрный
Чёрный	Земля	7	19	Земля	Чёрный
Серый	Power good	8	20	Не подключен
Фиолетовый	+5 VSB[4]	9	21	+5 V	Красный
Жёлтый	+12 V	10	22	+5 V	Красный
Жёлтый	+12 V	11	23	+5 V	Красный
Оранжевый	+3.3 V	12	24	Земля	Чёрный
Три затененных контакты (8, 13 и 16) — сигналы управления, а не питания. «Power On» подтягивается на резисторе до уровня +5 Вольт внутри блока питания, и должен быть низкого уровня для включения питания. «Power good» держится на низком уровне, пока на других выходах ещё не сформировано напряжение требуемого уровня. Провод «+3.3 V sense» используется для дистанционного зондирования[5].
Контакт 20 (и белый провод) используется для обеспечения −5 В постоянного тока в ATX и ATX12V версии до 1.2. Это напряжение не является обязательным уже в версии 1.2 и полностью отсутствует в версиях 1.3 и старше.
В 20-контактный версии правые контакты нумеруются с 11 по 20.
Провод +3.3 VDC оранжевого цвета и отводка +3.3 V sense коричневого цвета, подключенные к 13-му контакту, имеют толщину 18 AWG; все остальные — 22 AWG

Тип	Применение	Сечение провода	Номинальное напряжение	Предельная температура	Цвет
534	соединитель + ответвитель	1.5 — 2.5	600	105 С	Серый
558	соединитель + ответвитель	0.5 — 1.5	600	105 С	Красный
560В	соединитель	0,75 — 1,5	600	90С	Темно-синий
562	соединитель	2,4 — 4,0	600	90С	Желтый

Название продукта:	Соединитель ДАЛЭЭ
Сесификатион:	тангаж 2,0 мм
Тип:	АВБ
Аттестация:	ИСО9001, УЛ, РОХС и самая последняя ДОСТИГАЕМОСТЬ
Настоящая оценка:	1,0 АК/ДК (АВГ #28)
Напряжение тока Витхстанд:	500 в АК/минуте
Работая Темпратуре:	-25 ℃ \| ℃ +85
Сопротивление изоляции	Минута 100 МΩ
Контактное сопротивление:	20МΩ максимальное
Применимый провод:	#32 \| # 28


3M 312 Электрический пружинный соединитель с винтовой фиксацией, 22-10 AWG, нейлон, желтый Наша цена: 20 $.59	Электрический пружинный соединитель 3M 512 Twist-On, 20-8 AWG, 600/1000 В, нейлон, красный Наша цена: 25,74 $	Комплект для подземного сращивания 3M DBO / B-6, 600 В, 221 град F Наша цена: 5.97 $

3M 312 Электрический пружинный соединитель с винтовой фиксацией, 22-10 AWG, нейлон, желтый	Электрический пружинный соединитель 3M 512 Twist-On, 20-8 AWG, 600/1000 В, нейлон, красный	Комплект для подземного сращивания 3M DBO / B-6, 600 В, 221 град F


Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 2 — 14 Наша цена: 8 $.67	Черный изолированный 2-проводной соединитель с двойным вводом, 2 установочных винта 250 — 6 Наша цена: 11.03 $	Изолированный черный 2-проводной соединитель с двойным вводом, 2 установочных винта 350 — 6 Наша цена: 30,41 $

Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 2 — 14	Черный изолированный 2-проводной соединитель с двойным вводом, 2 установочных винта 250 — 6	Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 350 — 6


Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 4-14 Наша цена: 6 $.87	Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 500 — 6 Наша цена: 45,17 $	Изолированный черный 2-проводной соединитель с двойным вводом, 2 установочных винта 600-250 Наша цена: 57,23 $

Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 4-14	Черный изолированный 2-проводной соединитель с двойным вводом 2 установочных винта 500 — 6	Изолированный черный 2-проводной соединитель с двойным вводом, 2 установочных винта 600-250


Изолированные черным 2-проводным соединителем с двойным вводом 2 установочных винта 750 — 250 Наша цена: 66 $.28	Изолированный черным 2-проводным двухпроводным соединителем с двойным вводом и двумя установочными винтами 750 — 250 Наша цена: 88,87 $	Изолированный черный 2-х проводный ввод OffSet 2-14 Наша цена: 8,57 $

Изолированные черным 2-проводным соединителем с двойным вводом 2 установочных винта 750 — 250	Изолированный черным 2-проводным двухпроводным соединителем с двойным вводом и двумя установочными винтами 750 — 250	Черный изолированный 2-проводной соединитель ввода OffSet 2-14


Черный изолированный 2-проводной соединитель ввода OffSet 2 / 0-6 Наша цена: 9 $.23	Изолированный черный 2-проводной соединительный элемент OffSet 4-14 Наша цена: 7,83 $	Черный изолированный 2-проводной односторонний соединитель ввода 1/0 — 14 Наша цена: 9,51 $

Черный изолированный 2-проводной соединитель ввода OffSet 2 / 0-6	Изолированный черный 2-проводной соединительный элемент OffSet 4-14	Черный изолированный 2-проводной односторонний соединитель ввода 1/0 — 14


Черный изолированный 2-проводной односторонний соединитель ввода 2-14 Наша цена: 8 $.52	Черный изолированный 2-проводной односторонний соединитель ввода 2/0 — 6 Наша цена: 9,89 $	Линейный соединитель с черной изоляцией 2-14 Наша цена: 10,35 $

Черный изолированный 2-проводной односторонний соединитель ввода 2-14	Черный изолированный 2-проводной односторонний соединитель ввода 2/0 — 6	Линейный соединитель с черной изоляцией 2-14


Линейный соединитель с изоляцией черного цвета 250 — 6 Наша цена: 13 $.36	Линейный соединитель с черной изоляцией 350 — 6 Наша цена: 21,75 $	Черный изолированный поточный соединитель 4 установочных винта 750 — 250 Наша цена: 74,35 $

Линейный соединитель с изоляцией черного цвета 250 — 6	Линейный соединитель с черной изоляцией 350 — 6	Черный изолированный поточный соединитель 4 установочных винта 750 — 250


Линейный соединитель с черной изоляцией 600 — 250 Наша цена: 42 доллара.17	Монтируемый с изоляцией черного цвета — 2 порта с двойным входом 2/0 — 14 Наша цена: 49,35 $	Монтируемый с изоляцией черного цвета — двойной вход, 2 порта, 600 — 4 Наша цена: 89,63 $

Линейный соединитель с черной изоляцией 600 — 250	Крепление с изоляцией черного цвета — 2 порта с двойным входом 2/0 — 14	Монтируемый с изоляцией черного цвета — двойной вход, 2 порта, 600 — 4


Монтируемый с изоляцией черного цвета — 2 порта с двойным входом 750 — 250 Наша цена: 122 доллара.85	Крепление с изоляцией черного цвета — 3 порта с двойным входом 2/0 — 14 Наша цена: 53,40 $	Монтируемый с изоляцией черного цвета — Двойной вход, 3 порта 350 — 6 Наша цена: 71.29 $

Монтируемый с изоляцией черного цвета — 2 порта с двойным входом 750 — 250	Крепление с изоляцией черного цвета — 3 порта с двойным входом 2/0 — 14	Крепление с изоляцией черного цвета — 3 порта с двойным входом 350 — 6


Монтируемый с изоляцией черного цвета — двойной вход, 4 порта 2/0 — 14 Наша цена: 59 $.69	Монтируемый с изоляцией черного цвета — двойной вход, 4 порта 350 — 6 Наша цена: 77.96 $	Черный изолированный многокабельный разъем — двойной ввод, 10 портов 2/0 — 6 Наша цена: 91,27 $

Монтируемый с изоляцией черного цвета — двойной вход, 4 порта 2/0 — 14	Монтируемый с изоляцией черного цвета — двойной вход, 4 порта 350 — 6	Черный изолированный многокабельный разъем — двойной ввод, 10 портов 2/0 — 6


Черный изолированный многокабельный разъем — двойной ввод, 10 портов 250 — 6 Наша цена: 104 $.52	Черный изолированный многокабельный разъем — двойной ввод, 10 портов 3/0 — 6 Наша цена: 100,72 $	Черный изолированный многокабельный разъем — двойной ввод, 10 портов 350 — 6 Наша цена: 120,52 $

Черный изолированный многокабельный разъем — двойной ввод, 10 портов 250 — 6	Черный изолированный многокабельный разъем — двойной ввод, 10 портов 3/0 — 6	Черный изолированный многокабельный разъем — двойной ввод, 10 портов 350 — 6


Черный изолированный многокабельный разъем — двойной ввод, 10 портов, 500 — 4 Наша цена: 129 $.64	Черный изолированный многокабельный разъем — двойной ввод, 10 портов, 600 — 250 Наша цена: 145,79 $	Черный изолированный многокабельный разъем — двойной ввод, 10 портов 750 — 250 Наша цена: 259,71 $

Черный изолированный многокабельный разъем — двойной ввод, 10 портов, 500 — 4	Черный изолированный многокабельный разъем — двойной ввод, 10 портов, 600 — 250	Черный изолированный многокабельный разъем — двойной ввод, 10 портов 750 — 250


Черный изолированный многокабельный разъем — двойной ввод, 12 портов 2/0 — 6 Наша цена: 121 доллар.69	Черный изолированный многокабельный разъем — двойной ввод, 12 портов 250 — 6 Наша цена: 138,87 $	Черный изолированный многокабельный разъем — двойной ввод, 12 портов 3/0 — 6 Наша цена: 125,41 $

Черный изолированный многокабельный разъем — двойной ввод, 12 портов 2/0 — 6	Черный изолированный многокабельный разъем — двойной ввод, 12 портов 250 — 6	Черный изолированный многокабельный разъем — двойной ввод, 12 портов 3/0 — 6


Черный изолированный многокабельный разъем — двойной ввод, 12 портов 350 — 6 Наша цена: 154 доллара.80	Черный изолированный многокабельный разъем — двойной ввод, 12 портов, 500 — 4 Наша цена: 162,68 $	Черный изолированный многокабельный разъем — двойной ввод, 12 портов, 600 — 250 Наша цена: 182,08 $

Черный изолированный многокабельный разъем — двойной ввод, 12 портов 350 — 6	Черный изолированный многокабельный разъем — двойной ввод, 12 портов, 500 — 4	Черный изолированный многокабельный разъем — двойной ввод, 12 портов, 600 — 250


Черный изолированный многокабельный разъем — двойной ввод, 3 порта 2/0 — 6 Наша цена: 15 $.83	Черный изолированный многокабельный разъем — двойной ввод, 3 порта 250 — 6 Наша цена: 16,13 $	Черный изолированный многокабельный разъем — двойной ввод, 3 порта 3/0 — 6 Наша цена: 15,99 $

Черный изолированный многокабельный разъем — двойной ввод, 3 порта 2/0 — 6	Черный изолированный многокабельный разъем — двойной ввод, 3 порта 250 — 6	Черный изолированный многокабельный разъем — двойной ввод, 3 порта 3/0 — 6


Черный изолированный многокабельный разъем — двойной ввод, 3 порта 500 — 4 Наша цена: 45 $.17	Черный изолированный многокабельный разъем — двойной ввод, 3 порта, 600 — 250 Наша цена: 54,23 $	Черный изолированный многокабельный разъем — двойной ввод, 3 порта 750 — 250 Наша цена: 83,52 $

Черный изолированный многокабельный разъем — двойной ввод, 3 порта 500 — 4	Черный изолированный многокабельный разъем — двойной ввод, 3 порта, 600 — 250	Черный изолированный многокабельный разъем — двойной ввод, 3 порта 750 — 250


Черный изолированный многокабельный разъем — двойной ввод, 4 порта 2 — 14 Наша цена: 22 $.27	Черный изолированный многокабельный разъем — двойной ввод, 4 порта 2/0 — 6 Наша цена: 23,79 $	Черный изолированный многокабельный разъем — двойной ввод, 4 порта 250 — 6 Наша цена: 30,41 $

Черный изолированный многокабельный разъем — двойной ввод, 4 порта 2 — 14	Черный изолированный многокабельный разъем — двойной ввод, 4 порта 2/0 — 6	Черный изолированный многокабельный разъем — двойной ввод, 4 порта 250 — 6


Черный изолированный многокабельный разъем — двойной ввод, 4 порта 3/0 — 6 Наша цена: 28 $.35	Черный изолированный многокабельный разъем — двойной ввод, 4 порта, 600 — 250 Наша цена: 65,36 $	Черный изолированный многокабельный разъем — двойной ввод, 4 порта 750 — 250 Наша цена: 93.92 $

Черный изолированный многокабельный разъем — двойной ввод, 4 порта 3/0 — 6	Черный изолированный многокабельный разъем — двойной ввод, 4 порта, 600 — 250	Черный изолированный многокабельный разъем — двойной ввод, 4 порта 750 — 250


Черный изолированный многокабельный разъем — двойной ввод, 5 портов 2 — 14 Наша цена: 29 $.43	Черный изолированный многокабельный разъем — двойной ввод, 5 портов 2/0 — 6 Наша цена: 32,47 $	Черный изолированный многокабельный разъем — двойной ввод, 5 портов 4 — 14 Наша цена: 27.91 $

Черный изолированный многокабельный разъем — двойной ввод, 5 портов 2 — 14	Черный изолированный многокабельный разъем — двойной ввод, 5 портов 2/0 — 6	Черный изолированный многокабельный разъем — двойной ввод, 5 портов 4 — 14


Черный изолированный многокабельный разъем — двойной ввод, 5 портов 750 — 250 Наша цена: 114 $.33	Черный изолированный многокабельный разъем — двойной ввод, 6 портов 2 — 14 Наша цена: 34.92 $	Черный изолированный многокабельный разъем — двойной ввод, 6 портов 2/0 — 6 Наша цена: 35,79 $

Черный изолированный многокабельный разъем — двойной ввод, 5 портов 750 — 250	Черный изолированный многокабельный разъем — двойной ввод, 6 портов 2 — 14	Черный изолированный многокабельный разъем — двойной ввод, 6 портов 2/0 — 6

То же самое межкомпонентное соединение типа Wire-to-Wire Бесполая, с шагом 2,50 мм, соединительная система с одним выводом и корпусом, которая снижает затраты на инвентарь, инструменты и настройку для приложений с низким энергопотреблением	Цепи: 2-8	Шаг: 2,50 мм	AWG провода: 20-26
Учить больше \| Просмотр деталей
Стандарт.062 «+ и стандартные 0,062» системы штыревых и гнездовых соединителей Предоставляет широкий спектр опций, включая свободно висящие корпуса или корпуса для монтажа на панели, а также клеммы 18-30 AWG.	Цепи: 1-36	Шаг: 3,68 мм	AWG провода: 18-30
Учить больше \| Просмотр деталей
Разъемы питания Nano-Fit Самый маленький на сегодняшний день, полностью изолированный заголовок, который удовлетворяет потребности клиентов в электроэнергии и обеспечивает защиту терминалов в небольшом корпусе	Цепи: 2-16	Шаг: 2.50 мм	AWG провода: 20-26
Учить больше \| Просмотр деталей
Система разъемов Micro-Fit Предлагает корпус премиум-класса для предотвращения неправильного сопряжения, уменьшения отката клемм, снижения утомляемости оператора во время сборки и помощи в приложениях для слепого сопряжения.	Цепи: 4-24	Шаг: 3.00 мм	AWG провода: 18-30
Учить больше \| Просмотр деталей
Стандартные штыревые и гнездовые разъемы 0,093 дюйма Надежная, экономичная, мощная межкомпонентная система	Цепи: 1-15	Шаг: 5.03 — 6,70 мм	AWG провода: 14-30
Учить больше \| Просмотр деталей
Системы соединителей CP Wire-to-Board и Wire-to-Wire Используя функции полного набора ключей и сочетания цветов, надежные системы коннекторов CP повышают безопасность пользователя и ускоряют сборку бытовых и промышленных межкомпонентных соединений	2 — 12 *	2.50, 3,30, 4,50 и 6,50 мм	16–28
Учить больше \| Просмотр деталей \| * На основе системы
Семейные разъемы питания Mini-Fit Разъемы питания Mini-Fit Jr. и Mini-Fit Plus обеспечивают до 9 шт.0A и 13,0A соответственно, а также варианты подключения вслепую, обеспечения положения выводов и кожуха обеспечивают универсальную систему разъемов для широкого спектра применений.	2–24	13,0 А	16–28
Учить больше \| Просмотр деталей
NSCC — Контакт для новой стандартной обсадной колонны Простое в сборке, экономичное компактное изделие, обеспечивающее электропитание негерметичной электроники кузова в автомобилях и грузовых автомобилях	Цепи: 2-30	Шаг: 1.50 — 6,00 мм	AWG провода: 10-22
Учить больше \| Просмотр деталей
Соединительная система VersaBlade Wire-to-Wire Обеспечивает надежную и гибкую универсальную систему разъемов питания / сигналов, которая может подавать напряжение до 300 В и 15 В.0A	Цепи: 1 — 9	Шаг: 6,20 — 8,90 мм	AWG провода: 14-24
Учить больше \| Просмотр деталей
Разъемы питания MLX Шаг 6,35 мм, 2.Система разъемов для штырей и розеток диаметром 13 мм. Также включает систему заземления MLX для централизации проводки электрического заземления.	Цепи: 1-15	Шаг: 6,35 мм	AWG провода: 10-20
Учить больше \| Просмотр деталей
Разъемы питания Mega-Fit Обеспечивают большую мощность на линейный и квадратный миллиметр, чем большинство промышленных разъемов питания среднего класса	Цепи: 2-12	Шаг: 5.70 мм	AWG провода: 12-16
Учить больше \| Просмотр деталей
Система разъемов Super Sabre Обеспечивает различные варианты питания и питания / сигнала, которые рассчитаны на передачу 34,0 А на каждый блейд-модуль в компактной недорогой системе с высокой плотностью размещения.	Цепи: 2-8	Шаг: 7.50 мм	AWG провода: 10-12
Учить больше \| Просмотр деталей
Разъемы питания Mini-Fit Sr. Мощная соединительная система, доступная в серебристом и золотом цветах, способная выдерживать ток до 50,0 А в двухконтурном корпусе 8 AWG	Цепи: 2 — 14	Шаг: 10.00 мм	AWG провода: 8-16
Учить больше \| Просмотр деталей

Номер детали	Цвет	Тип	Тип пружины	Диапазон (Awg)	Проволока Мин.	Провод Макс.	Кол-во	Цена
WN-GY	серый	без крыльев	Фиксированный	22-16	2 # 22	2 # 16	100	Быстрая доставка
WN-BL	Синий	без крыльев	Фиксированный	22-14	2 # 22	3 # 16	100	Быстрая доставка
WN-OR	оранжевый	без крыльев	Фиксированный	22-14	1 № 18 и 2 № 20	2 # 14	100	Быстрая доставка
WN-YL	желтый	без крыльев	Фиксированный	18–12	2 # 18	4 № 14 и 1 № 18	100	Быстрая доставка
WN-RD	Красный	без крыльев	Фиксированный	18-6	2 # 14	4 # 12	100	Быстрая доставка
