Фановую трубу: Для чего нужна фановая труба. Назначение и особенности монтажа фановых труб

Фановая труба для канализации – для чего она нужна, в каких случаях ставят обратный клапан и необходимость установки в частном и многоэтажном доме

Содержание:

1. Понятие «фановая труба»
2. Зачем ставят эти системы
3. Обратный клапан
4. Ставить или не ставить
5. Вентилирующая система сливной магистрали в многоэтажках
6. Вентилирующая система сливной магистрали в частном доме
7. Канализационная труба на 75 мм

Фановая труба в канализационной системе дома является связующим звеном между септиком и атмосферой. Фановая труба в доме образуется индивидуальными отводами на сливные точки и стояки, которые выводится на крышу. Благодаря такой конструкции, понижается опасность скопления сточных вод и появления неприятных запахов от канализации в помещении.

Фановая труба для канализации для многих является непонятным изделием. О ней хорошо знают только строители, и те, кому довелось проводить ремонт канализационной магистрали.

Детально разобравшись с этим видом сортамента, становиться понятно, что сложного в этом ничего нет. И нижеизложенная информация полностью подтвердит эти слова.

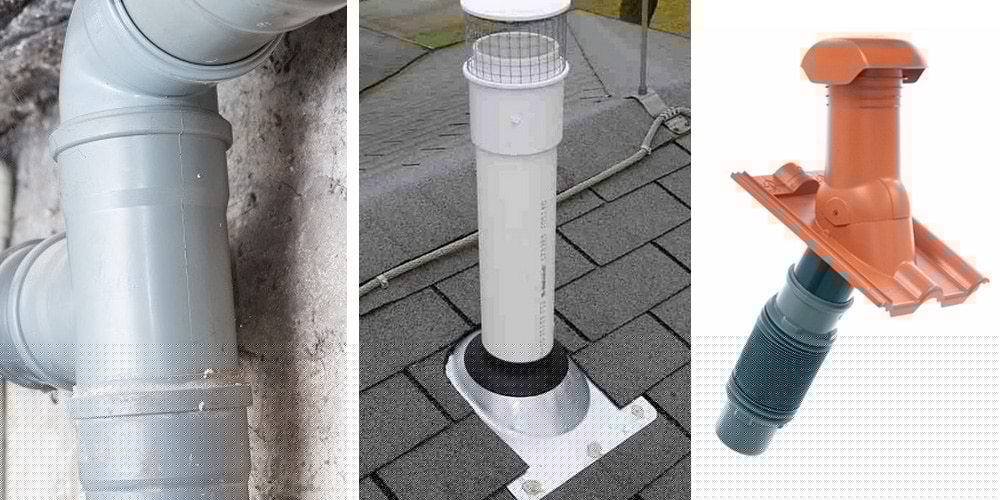

Понятие «фановая труба»

Часто можно услышать, что это стояк канализации, гребенка, или что — то другое. Но, все это немного не так. Это всего лишь, верхняя часть сливной магистрали, которую для вентиляции выводят за пределы дома.

Чаще всего такие стояки выводятся на крышу, и редко они проводятся в зону вентилируемого чердака.

Эти конструкции стали неотъемлемым атрибутом многоэтажных и частных домов, их задача –  защита жилья от проникновения нехорошего запаха из санузла. Они соединяют стояк канализации и внешнюю среду, таким образом, предотвращают скопление жидкости в верхних частях канализационного трубопровода.

Фановые трубы позволяют держать воду в унитазах и сифонах моек. Благодаря такой возможности в помещение не проникает специфический запах.

СОВЕТ. Ставить данную систему в одноэтажном строении не обязательно. Хотя в этом вопросе каждый будет принимать решение самостоятельно.

Объем такого трубного сортамента равняется 110 мм. А объем отверстия для слива воды на унитазе составляет 70 мм. Соответственно, при таких габаритах жидкость из унитаза не будет перекрывать стояк. Аналогично все происходит и в ванной, и в сточных конструкциях остальных приборов.

Зачем ставят эти системы

Для чего нужна фановая труба в канализации, и нужна ли она вообще, лучше решать после детального изучения последующей информации:

1. Кода жилье обустроено несколькими этажами, то без фановой сети не обойтись.
2. Так же эта система нужна для канализационных стояков с диаметром на 50 мм.
3. Если в доме есть бассейн, или устройства, использующие большое количество воды, то нужно оборудовать фановую сеть.
4. Так же она нужна в ситуации, когда сливная сеть расположена далеко от жилья.
5. Есть два основных правила, которые учитывают при обустройстве данной конструкции. Первое – это соответствие объемов стояка и трубы. А второе условие заключается в протяжке системы для унитаза через все жилье, и к коньку крыши, и далее в атмосферу.

Если возникают дополнительные вопросы, для чего нужна эта сеть, то более подробно об этом могут подсказать профессиональные мастера.

Обратный клапан

Клапан на фановую трубу канализации является очень важным конструктивным элементом. Если засоряется сливная сеть, чаще всего просят помощи у «аварийщиков». Но, пока они приедут, часто жилье оказывается затопленным. При такой проблеме нередко страдает имущество людей и появляется неприятный запах в жилье. Для урегулирования положения придется потратить большие деньги.

Но, всего этого не случиться, если на системе стоит очень простой с виду элемент — так называемый канализационный обратный клапан (узнайте подробности), который и предотвратит обратный ход жидкости.

Клапан можно ставить по-разному. Можно поставить одно устройство с большой пропускной возможностью, а можно поставить эти механизмы на каждом сантехническом приборе.

Преимущества использования данного устройства очевидные. Он сохраняет жилье от запаха нечистот. Также позволяет сэкономить на монтажных работах. Нормативные документы требуют при протяжке сливной магистрали прокладывать сеть для воздушного потока, устроенную по обратному типу. Но, если установить клапан, то дополнительно ставить трубы не нужно.

Подготовка и монтаж фановых труб канализации коттеджа

Смотрите это видео на YouTube

При условии, что стояк не выходит наружу, кровельные монтажные работы обходятся дешевле. Так же не будет присутствовать дополнительное место протечки.

Ставить или не ставить

Многие интересуются, можно ли ставить канализационный клапан вместо фановой трубы. Дело в том, что все сливные магистрали работают по одному и тому же принципу. Это означает, что сточная жидкость самотеком уходит в септик. Если не поставить обратный клапан, то в доме появится неприятный запах.

В качестве альтернативы открытому отверстию вентилирующей конструкции для сливной магистрали, изготовители предлагают вакуумные клапаны. Они работают так, что всасывают воздух только во время слива.

Строительные правила не запрещают установку таких устройств вместо фановой трубы, но когда в доме имеется септик, то открытый вывод вентиляции для сточной трубной конструкции должен присутствовать в обязательном порядке.

Клапан в таких ситуациях вместо указанной сети не применяют, ему отводится роль дополнительного приспособления в зонах трубопровода с большой протяженностью. Так же такая установка разрешается только в обогреваемом помещении, так, при минусовых температурах в механизме собирается конденсат, что блокирует его работу.

Если возникают сомнения, уместно ли ставить клапан вместо трубы, то лучше проконсультироваться по этому вопросу у специалистов, и тогда комфорт в доме не будет испорчен плохой работой канализации.

Вентилирующая система сливной магистрали в многоэтажках

Фановая труба для канализации в многоэтажном доме является необходимым атрибутом. Это продолжение сливного стояка над покрытием здания, и выводит наружу запах, появляющийся в сливной магистрали.

Располагать такие трубные конструкции в многоэтажном доме можно по-разному: горизонтально и вертикально, и любыми другими вариантами.

Запах канализации в квартире. В чём причина? / Sewage smell in the apartment

Смотрите это видео на YouTube

Единственное, что говорят мастера — в многоэтажном доме такая конструкция должна присутствовать обязательно. Именно в многоэтажных постройках поток воды, проходящей по сливному стояку очень большой.

И без такой системы в квартирах, расположенных внизу постоянно будут неприятности в виде нехорошего запаха и возвращающейся отработанной жидкости с верхних этажей.

Вентилирующая система сливной магистрали в частном доме

Фановая труба для канализации в частном доме ставится не всегда, (но в зависимости от объективных обстоятельств, отсутствие данного изделия может способствовать появлению неприятного запаха из канализационной системы). По той причине, что объем сточной воды в данном случае не такой большой, чтобы создавать в сети вакуум.

Если следовать теории, то в частном 1 –но или 2-х этажном доме с одним санузлом, разрешают не ставить вентиляцию стояка. Но, практические рекомендации профессиональных строителей кардинально отличаются. Их советы основаны на таких фактах:

• Если на участке оборудовано локальное очистное оборудование, то без вентиляции нехороший запах будет распространяться на уровне земли, и будет мешать полноценному функционированию септика.
• Такое решение является очень надежным. Ведь всегда присутствует риск срыва гидрозатвора.
• Провести эту сеть на кровлю в ходе строительных работ не трудно.

Канализационная труба на 75 мм

Фановая труба для канализации 75 мм используется для оттока жидкости внутри помещений. Способ соединения этого сортамента раструбный. Так же при монтаже используют спецсмазку. Если таковой нет, то применят жидкое мыло. Масла при этом использовать не рекомендуют.

Трубный сортамент на 75 мм производится из трудновозгораемого полипропилена. Максимальный уровень температуры для таких изделий составляет +90 градусов.

Трубные изделия для канализации на 75 мм не боятся влияния ультрафиолета, и служат более 50 лет. Но, все исключительные характеристики трубы на 75 мм сохраняться только в том случае, когда изделие приобретено у известного производителя. Товар от сомнительных фирм, может оказаться некачественным, а значить смонтировать с ним надежную систему не предоставляется возможным.

Фановая труба для канализации в частном доме. Вакуумные клапаны. Вентиляция канализации.

Смотрите это видео на YouTube

Фановая труба для канализации не создает больших трудностей при монтаже. Для такой работы не нужно специальных дорогостоящих инструментов. Главное, что потребуется от мастера – это внимательно изучить советы мастеров, а дальнейшее их воплощение в жизнь будет зависеть только тот самого хозяина.

Вентиляция канализации необходимость. Важно знать!

Главная → Полезная информация → Необходимость вентиляции канализации. Важно знать!

 Вентиляция канализации необходимость. Важно знать!

    К большому сожалению, не все владельцы загородных домов, и даже частные бригады и строительные компании, знают о фановой трубе, ее предназначение и какие важные функции она выполняет. На самом деле фановая труба это труба соединяющая стояк с вентиляционной трубой. И эта конструкция является важной деталей Вашего дома, если фановая труба отсутствует, то неприятный запах в доме обеспечен. Фекалии направляются в канализационную систему и вслед за собой создают разрежение, после чего в сифонах исчезает вода. В следствие, в сквозь пустой сифон, неприятный запах поступает в помещение.

Фановый стояк

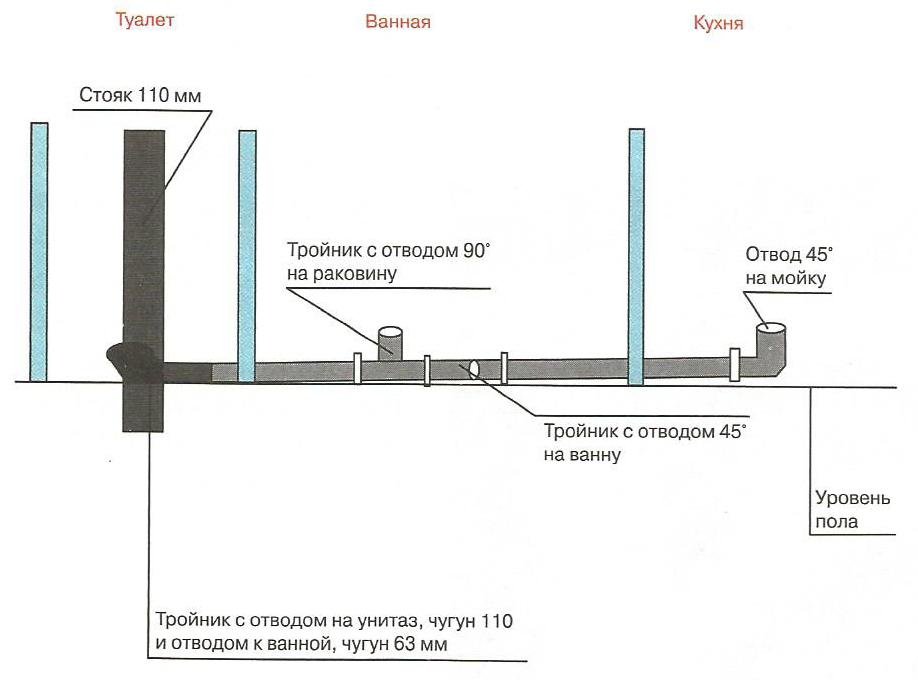

 В частных домах  и строениях до 2 этажей  существуют строительные нормативы, в которых указано допустимость использовать устройство канализации без фанового стояка. В первую очередь это из-за малых разовых объемов сточных вод в канализационное сооружение. Необходимость фанового стояка , только в том случае, если канализационные стоки перекрывают диаметр труб в системе. В частных загородных домах и дачах разовые сбросы сточных вод формируют сантехника (унитаз, раковина, ванна, душевая кабина, посудомоечные машины).

Стоки из унитаза никак не могут перекрыть канализационную трубу в диаметре 110 мм, которая монтируется для слива в канализацию. Как правило на монтажной практике мы знае, что спускное отверстие как правило 70мм. В этом случае стоки из унитаза точно не смогут перекрыть стояк из пх труб в диаметре 110мм.

Ванну монтируем как правило 50мм канализационной трубой, при переходе в стояк опять же мы не сможем перекрыть 110мм. В сифоне диаметр меньше 50мм.

Все остальные системы монтируются таким же или еще меньшим диаметром, которые не смогут повлиять на ситуацию.

Но когда используются разом все сантехнические приборы, то ситуация пожжет кардинально поменяться в сторону необходимости использования фанового стояка. Это как правило возникает при пользовании сразу нескольких сантехнических систем.

Фановая труба нужна в следующих пунктах:

• В загородном доме в канализационной системе, используются стояки с диаметром трубы 50мм.
• В случае, если дом имеет 2 этажа и обустроено в доме системами канализации и водоснабжении.
• В доме или на участке присутствуют большие емкости водоснабжения, бассейны, купели, ванны больших объемов.

Не забудьте при монтаже фанового стояка сделать два пункта:

• Диаметр стояка не должен быть больше , чем диаметр фанового стояка при мотаже.
• Фановая труба должна выходить в вентиляционную трубу или самостоятельно из крыши дома, для улетучивании неприятных запахов.

Во всех случаях фановый стояк делают из ПХ материалов для канализационных труб нужного диаметра, как правило диаметр совпадает с канализационной трубой идущей непосредственно в канализационную станцию, на пример септик Топас

На этапе строительства не забудьте подготовить для фанового стояка вентиляционный канал предусмотренный заранее в проекте дома.

Если заранее не заложили вентиляционный канал под фановый стояк, не беда. Можно смонтировать и вывести горизонтально в стену сан. Помещения при этом, конечно, пострадает дизайн дома. Ну фантазии много, и материалов прикрывающих не красивые элементы давно уже в продаже. Например декоративная розетка.

Фановая труба решает все появляющиеся неожиданные и нежелательные проблемы с неприятными запахами. На практике 80% случаев можно увидеть, что при правильно работающей системой канализации и вентиляции, хозяева забывают о фановой трубе, что приводит к невыносимым запахам фекалий из септика.

Вы спросите откуда этот запах берется?  Ответ прост! Сифоны сантехники имеют небольшие размеры и воды в них соответственно не много. И если не пользоваться сантехническими приборами в течении недели, то вода в сифонах высыхает, в следствии чего неприятный запах попадает в помещение по канализационной трубе беспрепятственно.

Фановая труба это Ваша канализационная вентиляция загородного дома, способная всасывать воздух и развеивать в атмосфере.

Воздух в канализационной трубе теплый, что способствует подниматься по стояку в атмосферу. Фекальные запахи от септика не попадают в сантехнические приборы, а спокойно уходят по фановому стояку прямо в атмосферу, где развеивается ветром.

Из выше сказанного понятно, что фановая труба играет очень важную роль в комфортном проживании. И даже при высыхании сифонов запах Вам больше не помеха провести выходные с удовольствием с семьей в загородном доме или даче.

Септик Топас

Очистные сооружения Топас (Тopas) производимый в Чехии и по чешским технологиям. Это далеко не выгребная яма или классический септик. Станция биологической очистки сточных вод, перерабатывает стоки, моментально при попадании в приемный отсек. Бактерии перерабатывают практически все нечистоты органики. Плюс аэрационной станции это отсутствие запаха находясь рядом с Топас. Но конечно в самой станции не пахнет розами, переработка на происходит мгновенно. И небольшая часть нечистот может находиться в канализационной трубе, формирую при этом неприятные запахи.

При строительстве дома необходимо сразу в проект закладывать канализационную вентиляцию для предотвращении неприятного запаха.

 Но что делать если все же Вы забыли установить фановый стояк или вентиляцию не возможно сделать из учета Ваших особенностей дома? Уже все придумали за Вас! В этом случае стоит рассмотреть систему вакуумных клапанов.

Вакуумный клапан и гидрозатвор

Вакуумные клапана монтируются на канализационную трубу, как правило, ПВХ диаметром в 110мм внутри дома. И крашки ПВХ 110мм, резиновое герметичное уплотнение и слабая пружинка

При стекании сточных вод возникает разрежение, в этот момент клапан открывается и пропускает сквозь себя воздух из санузла (помещении).  После полного стекании нечистот давление стабилизируется и пружинка в вакуумном клапане закрывает клапан, что в свою очередь, не дает попасть дурному запаху за стояк.

Как и все конструкции вакуумный клапан имеет износ и не является вечным. Любой зазор, старость может привести к выводу из строя клапан. Поэтому вакуумный клапан не панацея и не может заменить полноценно канализационную вентиляцию.

При затруднении монтажа вакуумного клапана на стояк из ПВХ, то смонтировать можно на горизонтальной трубе обратный клапан с диаметром 50мм.

Но Вы должна знать, что гидрозатвор необходим на всех сантехнических приборах и является обязательным при конструкции канализационной системы.  Без гидрозатвора запах будет беспрепятственно выходить из канализационной трубы, и распространяться по всему загородному дому.

Если в комплекте не будет (для туалета, душевой кабины, умывальника, раковины, ванны, и т.д) гидрозатвора и он не встроен в прибор. Не забудьте приобрести его отдельно.

Пару советов при монтаже вентиляционного стояка

• Вся канализационная система выводиться через кровлю. Высота не менее 0.3м от кровли, для эффективного отвода неприятного запаха.
• Фановый стояк должен быть диаметром равным канализационной магистрали. Как правило используют трубу ПВЖ 110мм  «серая».
• Не в коем случае нельзя объединять фановый стояк с трубами общей вентиляции загородного дома или с вентиляцией печки.
• По нормативам вентиляционная труба на выходе должна находиться на расстоянии не менее 4 метров от окон, лоджий, балконов.
• Нет необходимости в дефлекторе из-за спровоцировании образования нежелательного конденсата при низких температурах.
• Не выводите фановую трубу под свес кровли, это как правило приводит к срыву снегом при сползании с крыши загородного дома. Это довольно частые ситуации при не правильном монтаже.

Надеемся, наша статья поможет Вам при строительстве дома. И заблаговременно учтете все тонкости.
