Опубликовано БУР ФУНДАМЕНТНЫЙ ТИСЭ ФМ 200 (200 мм)
Буры фундаментные ТИСЭ
БУР ФУНДАМЕНТНЫЙ ТИСЭ ФМ 250 (250 мм)Переходник ТИСЭ для мотобура
Бур фундаментный «ТИСЭ» предназначен для возведения столбчатого или столбчато-ленточного фундамента с перевязкой столбов выше уровня земли монолитной лентой-ростверком.
Цена 7100,00 руб
Описание
- Характеристики
- Инструкция
- Видео
Характеристики

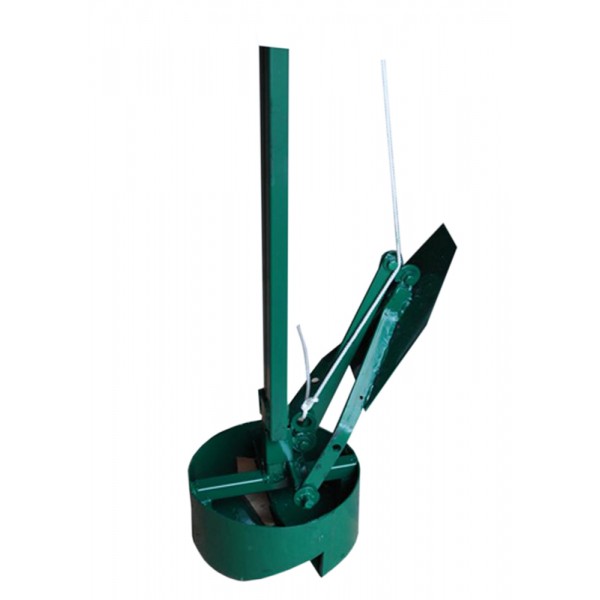

Ручной бур для строительства свай с расширенным основанием.
Особенности бура ТИСЭ-ФМ: наличие двух съемных разбуривающих лопаток и телескопической штанги. При уширении буровая голова не вращается. Применяется для возведения фундаментных опор с расширением при строительстве жилых домов и других построек.
Размеры формируемой в земле фундаментной сваи с уширением:
— высота от нижней опорной площадки до уровня земли.
…………….. до 2,2 м
— диаметр цилиндрической части скважины……………………………………0,2 м
— диаметр расширения в нижней части опоры(Бур ФМ 200).……….…………0,5 м
— объем столба с расширением 0,5 м и глубиной 1,5 м……………………..0,1 м³
Инструкция
Бур фундаментный «ТИСЭ» предназначен для возведения столбчатого или столбчато-ленточного фундамента с перевязкой столбов выше уровня земли монолитной лентой-ростверком.
Бур позволяет возвести фундамент в условиях индивидуального строительства для дома, гаража и т.п. на любых грунтах. Наиболее распространённое использование такого фундамента – на глинистых пучинистых грунтах.
После заполнения пробуренных скважин бетоном с арматурой в земле образуется фундаментный столб с высокой несущей способностью. Максимальная глубина бурения с расширением – 2,2 м, что достаточно для использования бура на большей части территории России.
Бур позволяет возводить фундамент, обладающий сейсмоизоляционными свойствами (подробнее – в книге по ТИСЭ).
Бур позволяет создать фундаментный столб под стоящим домом (при усилении фундамента, при замене фундамента).
При работе с буром не требуется использование подъемных и транспортных механизированных средств и электроэнергии. Работа может выполняться одним человеком.
Бур компактен. Габариты и вес позволяют легко транспортировать его одному человеку, в том числе и в общественном транспорте.
Использование бура позволяет свести к минимуму земляные работы, существенно снизить затраты на создание опалубки и значительно сократить сроки возведения фундамента.
При транспортировке и хранении во избежание получения травм о зубья бура нижнюю часть бура необходимо обернуть плотной бумагой или тканью.
Для защиты рук при бурении рекомендуется использовать перчатки из легкой ткани.
При работе с буром необходимо остерегаться острых клыков бура.
При работе с буром не допускать боковой нагрузки на штангу бура во избежание деформации.
Изготовитель гарантирует исправную работу бура в течение 12 месяцев со дня его продажи при условии соблюдения требований настоящего Руководства по эксплуатации.
В пределах гарантийного срока эксплуатации изготовитель производит безвозмездный ремонт или замену составных частей бура.
Видео
Единиц товара в коробке: 1
Фундаментный бур ТИСЭ-Ф — Официальный сайт компании ТИСЭ
Фундаментный бур ТИСЭ-Ф Это ручной бур для земляных работ , используется при возведении зданий по технологи индивидуального строительства (ТИСЭ). Он незаменим при бурении скважин диаметром 25 см для столбчатого фундамента , которые расширяются к низу. При этом диаметр расширения составляет 50-60 см. Это необходимо для придания фундаменту большей прочности и увеличения его опорной площади.
Бурение производит один человек вручную , что достаточно удобно и эффективно , благодаря конструкции бура , который выполнен в виде раздвижной штанги. На одной стороне
Вес бура составляет 11 кг.Над накопителем грунта закрепляется откидной плуг , который наклоняется под собственным весом. При бурении плуг срезает пласт земли со стенок скважины и формирует расширение. Под воздействием собственного веса плуг опускается и срезает грунт , находящийся ближе ко дну скважины , что дает возможность создать скважину с анкерным полусферическим расширением. Срезанный грунт поступает в накопитель и поднимается на поверхность.
При бурении следует учитывать направление. Так вращение бура фундаментного ТИСЭ по часовой стрелке дает возможность пробурить скважину вглубь , если же требуется анкерное расширение , то вращать инструмент надо против часовой стрелки.
Прежде чем приступать к бурению , нужно лопатой убрать дерн. Только помните , что при бурении , если вы продолжаете работать с плугом и вращаете бур по часовой стрелке , то тем самым создаете лишнюю нагрузку.
Бурение можно начинать вручную , простым земляным
буром , который поможет сделать неглубокие скважины , при
этом облегчив и ускорив процесс.
После этого следует продолжить бурение фундаментным буром ТИСЭ. Не стоит раскладывать
штангу инструмента полностью , лучше оставить 10-сантиметровый запас ,
чтобы предупредить разъединение частей.
В зависимости от типа грунта можно бурить скважины как одному , так и вдвоем. При обустройстве фундамента на плотных почвах , к примеру , глинистых , к бурению лучше привлекать напарника.
Каждый строитель знает , что анкерное расширение должно быть полусферическим , однако плуг не полностью принимает горизонтальное положение , что объясняется нехваткой собственной массы для того , чтобы срезать землю. Поэтому не удается добиться максимального диаметра расширения внизу. Однако данный факт ничуть не влияет на надежность и долговечность фундамента.
Существует три разновидности бура: ТИСЭ-Ф200
, ТИСЭ-Ф250 , ТИСЭ-Ф300
ТИСЭ-Ф – фундаментный бур ,
который используется для бурения скважин в земле с расширением до 60
см. Он оснащен плугом , который имеет три положения для бурения
– 40 , 50 , 60 см.
Фундаментный бур для земляных работ ТИСЭ-Ф в настоящее время снят с производства , поэтому просим вас ознакомиться
с новыми разработками компании ТИСЭ: фундаментными бурами ТИСЭ-Ф200
, ТИСЭ-Ф250 и ТИСЭ-Ф300
О фундаменте ТИСЭ
Видео обзор бура ТИСЭ для строительства фундаментов
Буровые установки для фундамента Top 6
Бурение отверстий в земле. Это название игры.
Знание различных методов бурения — анкерное закрепление грунта, строительство свай, бурение шахтных фундаментов и т. д. имеет первостепенное значение. Кроме того, рекомендуется, чтобы у вас был трезвый оператор за вашей машиной стоимостью полмиллиона долларов.
Но все это не имеет значения без соответствующего оборудования.
На стройплощадке возникает множество проблем, которые кажутся неизбежными — задержки, заказы на изменение, перерасход бюджета и т. д. — но нам нравится думать, что вы 9От 0009 до контролируйте выбор оборудования, которое вы и ваша команда сделали за месяцы, если не годы, до того, как вы приступили к этой работе.
Что делает буровую установку великолепной ? Размер? Мощность двигателя? Крутящий момент? Возможность действовать и маневрировать в сложных условиях? Компания Pile Buck считает, что прочная буровая установка обладает всеми этими качествами (и даже больше), но мы использовали эти параметры, чтобы сузить круг наших любимых буровых установок, представленных сегодня на рынке.
Вот выбор Pile Buck для лучших буровых установок на рынке сегодня, в произвольном порядке…
EK160 (основное оборудование CZM) EK160 разработан в ответ на потребности клиентов в машине с мощностью более крупной модели и простотой большей мобильности.
перевозить одним грузом. Он доступен со стандартной и короткой мачтой и имеет транспортный вес 100 000 фунтов/91 000 фунтов с келли-баром. Построенный на базе CAT 330F с установленной мощностью 242 л.с., EK160 обеспечивает впечатляющий максимальный эффективный крутящий момент в 151 100 фунтов. Он имеет все настроенные функции внутри кабины, и его можно бурить через несколько минут после выгрузки из грузовика. Он также имеет функции автоматической помощи оператору, такие как автоматическое выравнивание мачты, возврат в центральное положение, отключение высокой скорости вращения, автоматическое переключение передач для роторной и основной лебедки, блокировка буровой установки и телематика. Эта машина отличается превосходной устойчивостью благодаря гидравлическим выдвижным гусеницам, дополнительному противовесу и мачте, изготовленной из стали Weldox (легкий вес — высокий предел текучести), и имеет максимальный диаметр бурения 11 футов.
Технические характеристики
Стандартное шасси: CAT330F L (Tier IV)
Применение: Келли-штанга
Установленная мощность: 242 л.
с. мин. тяговый трос: 41 000 фунтов силы
Толчковая сила: 44 200 фунтов
Максимальная глубина: 120 футов
Максимальный диаметр: 10 футов
Минимальный транспортный вес: 91 000 фунтов
Подробнее см. здесь.
SR-125 (Soilmec)
SR-125 — одна из новейших буровых установок для забивки свай большого диаметра. Часть Высокотехнологичной линии , основной движущей силой которой является многофункциональность, SR-125 была разработана для буронабивных свай с келли-штангой и CFA, но может быть легко преобразована для выполнения большинства техник забивки свай и уплотнения грунта, повысить производительность и операционную гибкость до более высоких степеней.
Модель SR-125 оснащена новейшими мачтами и поворотными устройствами от Soilmec, что снижает общий вес и повышает прочность, крутящий момент и тяговое усилие. SR-125 — это серьезное обновление по сравнению с предыдущими поколениями.
Кабина H спроектирована таким образом, чтобы обеспечить оператору максимальный комфорт и полный контроль и мониторинг буровой установки и технологических параметров с помощью 12-дюймового сенсорного экрана DMS. Как и все буровые установки Soilmec, SR-125 является самосборным, универсальным и легко транспортируемым.
Технические характеристики
Вес: 281 310 фунтов
Мощность: 630 л.с. дюйм (или 157 со специальным комплектом)
Макс. глубина: 395 футов
DMS: 12 дюймов, стандартная (DMS PC и Manager 4.0 доступны)
Подробнее см. здесь.
Буровая установка BG 28 H (BT 85) Premium Line (Bauer)
Линейка BG Premium Line представляет собой многофункциональное оборудование для различных систем строительства фундаментов. Выбор между двумя модельными рядами позволяет сделать оптимальный выбор для различных проектов или требований к транспортировке. Конкретными преимуществами BG PremiumLine являются: Высокие стандарты безопасности – Экологическая устойчивость, экономическая эффективность и производительность – Простота транспортировки и короткое время монтажа – Высокий стандарт качества – Длительный срок службы и отличная стоимость при перепродаже.
Технические характеристики
Двигатель: CAT C13 (Tier IV final)
Установленная мощность: 475 л.с.
Максимальный номинальный крутящий момент: 204 304 фунт-сила-фут f
Максимальная глубина : 215,6 фута
Максимальный диаметр: 8,2 фута
Максимальная высота: 81,7 футов.0002 Подробнее см. здесь.
LB 44-510 (Liebherr)
Буровая установка LB 44-510 — самый мощный представитель известной серии LB от Liebherr. Помимо обычного бурения по Келли, могут применяться другие методы, такие как бурение с непрерывным шнековым бурением, бурение с полным перемещением инструментов или двойное вращательное бурение. Мощная машина с огромным крутящим моментом 510 кНм имеет очень компактную конструкцию, что гарантирует экономичную транспортировку и быструю мобилизацию на месте. Буровая установка оснащена мощным дизельным двигателем, который отличается низким расходом топлива и низким уровнем выбросов.
В сочетании с бортовой гидравликой и удобным для оператора поворотным приводом LB 44-510 разработан для непрерывной работы и очень быстрых циклов бурения.
Технические характеристики
Эксплуатационная масса: 155,0 т
Макс. крутящий момент: 510 кНм
Макс. тяговое усилие лебедки: 500 кН
Макс. усилие напора: 560 кН
Мощность двигателя: 505 кВт
Бурение по Келли, макс. глубина бурения: 94,2 м
Бурение по Келли, макс. диаметр бурения: 3000 мм
Бурение шнеком непрерывного действия, макс. глубина бурения: 30,0 м
Бурение шнеком непрерывного действия, макс. диаметр сверления: 1400 мм
Полное бурение, макс. глубина бурения: 30,0 м
Бурение с полным водоизмещением, макс. диаметр сверления: 600 мм
Двойное вращательное сверление, макс. глубина бурения: 23,0 м
Двойное вращательное бурение, макс. диаметр сверления: 900 мм
Мин. транспортная ширина: 3480 мм
Мин.
транспортная высота: 3390 мм
Подробнее см. здесь.
ExcaDrill EDT-18 (буровые установки Watson)
Самый большой из линейки Watson Excadrill сочетается с буровой установкой с малым рабочим пространством 180 000 ft-lbs [244 кНм] с новым или подержанным 50-тонным экскаватором. Комбинация одноярусной лебедки свободного падения, 4-х секционной круглой ведущей лебедки и проверенной системы с верхним расположением бурильной колонны повышает производительность, а высокомобильная буровая установка способна работать там, где другие машины не могут, и бурить скважины диаметром до 16 футов [4,9 м]. Опция быстрого отсоединения снижает основную транспортную нагрузку до 100 000 фунтов [45 000 кг] и монтируется без использования крана. В модульном вращательном решении Watson используются 4 приводных двигателя для достижения скорости вращения до 100 об/мин без использования муфт, переключения передач или электроники.
Технические характеристики
Вес: 135 000 фунтов [61 200 кг]
Полезная мощность: 396 л.с. [295 кВт]
Крутящий момент: 180 000 ft-lbs [244 кНм]
Linepull: 40 000 фунтов [178 кН]
Толпа: 50 000 фунтов [222 кН]
Максимальный диаметр: 16 футов [4,9 м]
Макс. глубина: 80 футов [24,4 м]
Подробнее здесь.
MPx90 (Junttan)
Junttan MPx90 — многоцелевая сваебойная установка для тяжелых работ. Буровая установка может быть оснащена CFA, вытесняющей, забивной сваей или сваебойным оборудованием большого диаметра. Максимальный крутящий момент поворотной головки JD45 составляет 450 кНм. Буровая установка имеет проверенную производительность благодаря высочайшей производительности сваебойных головок Junttan. С помощью дополнительного оборудования Junttan можно легко настроить оптимальную рабочую настройку буровой установки.
Технические характеристики
Средний рабочий вес (смещение): 125 000 кг (275 578 фунтов)
Средний вес (CFA): 125 000 кг (275 578 фунтов)
Средний вес (Kelly): 125 000 кг (264555555 )
Вращающаяся головка JD45: максимальный крутящий момент 450 кНм (331 900 ft-lb)
Мощность двигателя: 503 кВт (675 л.с.)
Максимальная глубина бурения (Келли): 70 м (230 футов)
Ходовая часть: Длина 6 325 мм (249 дюймов)
Ходовая часть: Ширина (900 мм) 3 470–5 010 мм (137–197 дюймов)
Подробнее см. здесь.
Методы бурения глубоких фундаментов
