Монтаж ондулина своими руками – инструкция как правильно покрыть крышу ондулином + видео

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Технология устройства крыши из ондулина поэтапно.

1. Расчет ондулина на крышу

Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

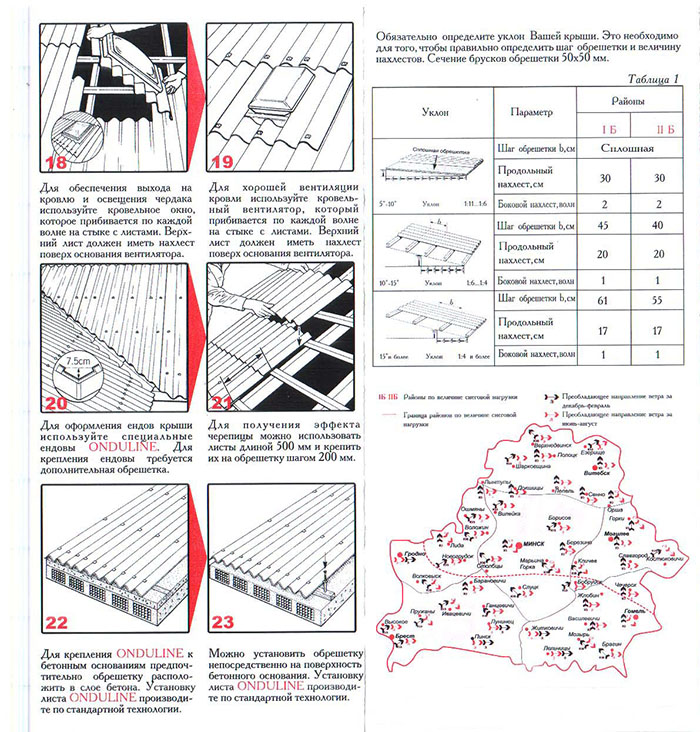

2. Монтаж обрешетки под ондулин

Ввиду того, что ондулин гибкий кровельный материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

Шаг обрешетки под ондулин

угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;

угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;

угол свыше 15° – шаг 610 мм.

Нюанс. Профессионалы советуют не экономить на обрешетке и во всех случаях делать ее сплошной. В этом случае листы не прогнуться ни от жары, ни под снеговыми или ветровыми нагрузками.

Установка дополнительных обрешеточных реекПогрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

3. Установка планки ендовы

Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

Схема установки планки ендовыМонтаж планки ендовы

4. Монтаж листов ондулина

Разметка ондулинаМонтаж начинается с правильной разметки. Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

Резка ондулинаЧтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Совет. Чтобы предотвратить застревание пилы в ондулине её нужно смазывать маслом.

Как крепить ондулин правильно?

Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

Последовательность укладки листов ондулина с учетом ветровой нагрузки

Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.
Нюанс. Если нужно осуществить замену листа, лучше предварительно высверливать отверстия под саморез в листе.

растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Совет. Многие работники стараются уменьшить время монтажа прибивая растянутые листы. При изменении температуры такой лист деформируется. В последствие, чтобы устранить подобные дефекты необходимо полностью перекрывать крышу.

Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

Нюанс. Первый и каждый последующий лист крепится основательно, только после проверки на горизонталь. Для этого нужно пользоваться уровнем.

Порядок крепления последующих листов ондулина показан на фото.

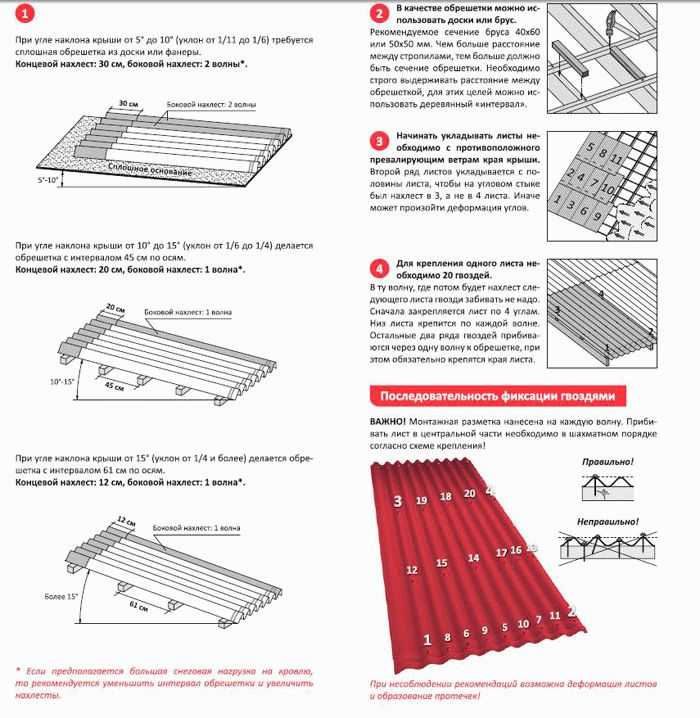

Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

угол уклона ската до 10° — продольный нахлест составляет две волны, поперечный не менее 200 мм.

угол в 10-15° — продольный нахлест составляет одну волну, поперечный не менее 160 мм.

угол свыше 15° — продольный нахлест составляет одну волну, поперечный не менее 140 мм.

5. Укладка ондулина на крышу

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Саморезы с буром по металлуПоскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки — это обеспечивает герметичность монтажа.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www.moydomik.net

Гвозди со специальной шляпкойДля деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

Такие гвозди требуют внимания при монтаже.

Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

Гвозди с монолитной шляпкойПрофессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

Для того чтобы прибить саморезы ровно, советуем воспользоваться натянутой веревкой и осуществлять крепеж строго по линии.

Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине – зигзагом.

Схема крепления метизов показана на фото.

Схема крепления ондулина метизами при шаге обрешетки в 45 смСхема крепления ондулина при шаге обрешетки в 61 см

Как правильно крепить ондулин показано на рисунке.

Как правильно крепить ондулин метизами

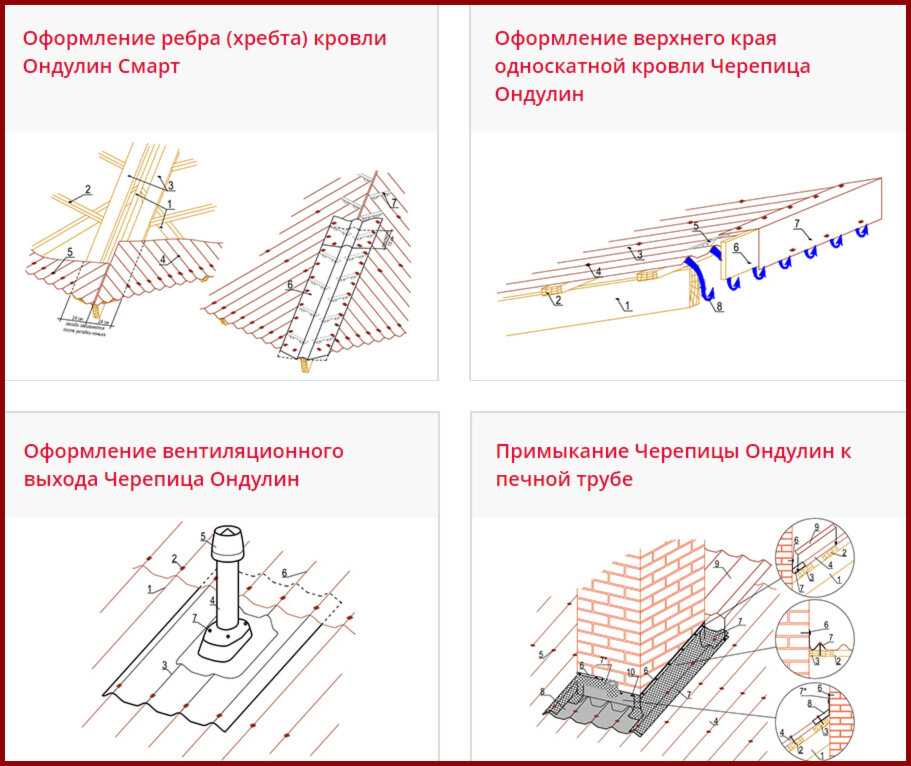

6. Доборные элементы (комплектующие ондулина)

Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

Нюанс. Конек устанавливается на предварительно установленные обрешеточные рейки.

Подкладка ленты под конекПод коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак или манасрду от дождевой и талой воды.

Уплотнительная лента под свесом листа ондулинаСовет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.

Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Покрывающий фартук

7. Естественное освещение

Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

Окно-люк под ондулинЛюк-окно под ондулин

Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

Светопрозрачный ондулин

Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

Видео-инструкция по монтажу ондулина

Заключение

Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

инструкция, технология, кровля своими руками

В современном строительстве используются самые разнообразные материалы. Каждый из них имеет свои плюсы и минусы. Но прежде чем приобрести тот или иной вариант, следует знать, как его использовать, например, ондулин. Сегодня его все чаще применяют для покрытия кровли. А как производится монтаж ондулина? Есть ли какие-то особенности и можно ли выполнить работу своими руками, без помощи профессионалов? Давайте разберемся в этих вопросах.

Основные характеристики ондулина

Прежде чем познакомится с тем, как производится монтаж ондулина своими руками, стоит лучше узнать о самом материале. Он впервые появился на строительном рынке в середине прошлого века. Ондулин производился одноименной компанией во Франции. Сегодня его выпускают многие производители как в Европе, так и в нашей стране.

Основу материала составляют спрессованные волокна целлюлозы. Ее пропитывают специальным, хорошо очищенным битумом. Также, для большей прочности и увеличения срока службы ондулина, его дополнительно скрепляют полимерными смолами. Внешний слой рассматриваемого материала для покрытия крыши состоит из минерального наполнителя. Чтобы придать ондулину привлекательный внешний вид, его окрашивают. При этом используют безвредные природные пигменты на основе минеральных веществ.

Основные технические характеристики ондулина следующие:

толщина листа всего три миллиметра;
ширина ондулина составляет 95 сантиметров;
длина данного материала для кровли равна двум метрам. Но это значение учитывается только при транспортировке и хранении. Монтаж ондулина на крышу производится внахлест. Поэтому его полезная длина равна около 160 сантиметров;
очень важный параметр – это вес. В нашем случае один лист материала для покрытия крыши имеет массу в 6 килограммов. Если сравнивать с шифером, то вес ондулина будет меньше практически в четыре раза. Это существенно упрощает его монтаж своими руками.

Также в технических характеристиках указывается высота волны. Она составляет 36 миллиметров. Такая «гофра» улучшает прочность ондулина на изгиб.

Плюсы и минусы ондулина

Если вы решили использовать тот или иной материал для покрытия крыши своего дома, то обязательно захотите узнать его положительные и отрицательные стороны. Если речь идет об ондулине, то к его плюсам специалисты относят следующее:

Материал устойчив к биологическим «опасностям». Благодаря пропиткам из смолы и полимеров, ондулин не боится плесени и насекомых.
Материал является экологически безопасным. При его производстве используется, в основном, натуральное природное сырье.
Ондулин легко переносит длительное пребывание под ультрафиолетовыми лучами. При этом он не теряет своего цвета. Это значит, что крыша будет иметь привлекательный внешний вид на протяжении всего срока эксплуатации.
Малый вес. Эта особенность не только упрощает монтаж материала на кровлю своими руками, но и позволяет немного сэкономить на стропильной системе.
Ондулин является хорошим шумоизолятором.

Также некоторые специалисты к положительным сторонам данного материала для кровли относят и срок службы. Производитель дает 15 лет гарантии. Но если монтаж произведен правильно, то кровля прослужит и 25-30 лет. Но дело в том, что некоторые современные материалы для кровли, например, металлочерепица или профлист, могут эксплуатироваться и до 50 лет. Поэтому длительный срок эксплуатации вряд ли входит в достоинства ондулина.

Если говорить о недостатках, то в первую очередь стоит упомянуть не слишком большую устойчивость к перепадам температур. Если ондулин слишком нагреть, то он начинает плавиться. А при температуре выше 270 градусов материал начнет гореть. Если на улице большие морозы, то ондулин становится хрупким и легко ломается.

Не смотря на эти минусы материал пользуется популярность. Это связано с его привлекательным внешним видом и малым весом. Кроме того, ондулин легко монтировать даже на сложной крыше своими руками. Все это значительно перекрывает недостатки материала.

Подготовка основания

Перед тем, как монтировать ондулин, нужно подготовить основание. На стропильную систему укладывается обрешетка. Инструкция по монтажу ондулина указывает следующие ее параметры в зависимости от угла наклона ската:

если это значение менее десяти градусов, то обрешетка должна быть сплошной. Это нужно для того, чтобы ондулин не прогибался под воздействием снежного покрова. В качестве материала для обрешетки чаше всего выбирают листы на основе древесины. Это может быть ДСП, ОСБ или достаточно толстая фанера;
в случае уклона ската от 10 до 15 градусов, инструкция по монтажу разрешает использовать разряженную обрешетку. Доски шириной в 10-15 сантиметров монтируют с шагом в 45 сантиметров;
при уклоне ската более 15 градусов шаг обрешетки для ондулина можно увеличить до 60 сантиметров.

Но, не смотря на такие рекомендации от производителей указанные в инструкции, многие специалисты советуют в любом случае использовать сплошную обрешетку. Это, во-первых, сделает так, что монтировать ондулин на крышу будет легче. Во-вторых, не даст ему прогибаться под весом осадков или вашим собственным, во время работ по эксплуатации кровли.

Стоит ли использовать гидроизоляцию

Очень часто перед укладкой ондулина рекомендуют расстелить специальную подложку. Она будет играть роль гидроизоляции. А нужна ли такая дополнительная защита, ведь из-за нее возрастет стоимость всего кровельного «пирога»? Большинство специалистов за эти дополнительные расходы. Свое мнение они аргументируют следующим:

Ондулин хорошо держит воду, но в местах крепления могут возникнуть небольшие протечки. Поэтому перед монтажом материала на крышу, следует использовать специальную пленку.
Такая гидроизоляция защитит от конденсата. В зимний период теплый воздух из внутренних помещений будет контактировать с холодной крышей. А во время солнечной погоды, наоборот, кровля будет нагрета, а пространство на чердаке останется холодным. В результате таких перепадов образуется конденсат. А ведь любая влага, попавшая на деревянные элементы стропильной системы, быстро выведет их из строя.
Если чердачное помещение будет жилым, то гидроизоляция нужна в обязательном порядке. Плюс ко всему в кровельный «пирог» включается и защита от водяного пара. Дело в том, что большинство утеплителей при намокании теряют значительную часть своих теплоизоляционных «способностей».

Поэтому подложку под ондулин в виде гидроизоляции и пароизоляции нужно делать обязательно. Для этого может подойти толстая полиэтиленовая пленка или специальная мембрана.

Правила укладки ондулина

Монтаж кровли из ондулина можно легко выполнить самостоятельно. Листы весят мало, поэтому всю работу можно сделать одному, но лучше позвать помощника. Технология установки ондулина на крышу выглядит следующим образом:

После монтажа гидроизоляции следует произвести подготовку обрешетки. Как только подложка под ондулин будет уложена, можно приступать к креплению самого кровельного материала. Начинать необходимо с нижнего ряда, у карниза. Вначале производится установка целого листа. Далее укладывается остальной материал в ряд вдоль карниза.
Схема монтажа ондулина подразумевает монтаж следующего ряда начинать с половины листа. Это позволит уменьшить количество нахлестов на боковых стыках.
При укладке каждого последующего ряда на крышу следует использовать натянутую веревку. В этом случае листы ондулина будут крепиться строго параллельно карнизу.
Материал укладывается внахлест. Его величина, так же как и в случае с обрешеткой, зависит от угла наклона ската кровли. Если это значение меньше десяти градусов, то вертикальный нахлест должен составлять не менее 30 сантиметров. На боковых стыках листы ондулина должны заходить друг на друга на две волны. При уклоне ската кровли в пределах 10-15 градусов, монтаж производится с вертикальным нахлестом в 20 сантиметров, и с боковым в одну волну. Если крыша имеет угол более пятнадцати градусов, то боковой нахлест листов ондулина остается таким же, а вертикальный уменьшается до 15-17 сантиметров.
Технология монтажа этого кровельного материала подразумевает использование для крепежа ондулиновые гвозди. Они должны иметь защиту от коррозии. Вместо гвоздей некоторые специалисты рекомендуют воспользоваться саморезами. Но и они должны быть оцинкованными и иметь дополнительную резиновую шайбу.
Количество точек крепления на каждый лист ондулина должно быть не менее 20. Такое количество обеспечит более надежный монтаж. Гвозди или саморезы крепятся в верхней части волны по всему периметру листа.
Делая крепления нужно точно рассчитать свои силы. Забивать гвоздь или закручивать саморез нужно так, чтобы он не повредил ондулин. При этом кровельный материал должен быть прочно закреплен на своем месте.

После установки и закрепления всех листов ондулина на крыше следует приступить к монтажу доборных элементов. Лучше всего их всех приобретать у одного производителя. Ендовы, коньковые и щипцовые элементы, в этом случае, будут идеально подходить как по внешнему оформлению, так и по способу монтажа. Смотрите также иллюстрированные пошаговые инструкции. Первая часть.

Вторая часть.

Некоторые дополнительные рекомендации

Инструкция по укладке ондулина на кровлю не представляет особой сложности. Но лучше перед началом работ все-таки познакомится с некоторыми рекомендациями от специалистов, а именно:

начало монтажа следует «согласовать» с погодой на улице. Дело в том, что согласно инструкции от производителя с ондулином нужно работать при определенной температуре окружающего воздуха. Это связано с особенностью материала. Работы по покрытию кровли с помощью ондулина можно проводить при температуре выше минус пяти градусов. Если будет холоднее, то материал станет более жестким и ломким. Также не желательно работать, если температура окружающего воздуха более 30 градусов;
начинать работы по монтажу ондулина нужно с подветренной стороны. Листы материала достаточно легкие и обладают большой парусностью. Это может существенно осложнить работы в ветреную погоду;
укладывая ондулин у карниза крыши, обратите внимание на свес. Этот материал мягкий, поэтому делать его большим нельзя. Максимальный свес должен составлять не более 70 миллиметров;
для разметки ондулина удобно использовать цветной карандаш, контрастный по отношению к расцветке самого материала;
для резки листов применяют обычную ножовку по дереву. Чтобы материал не застревал в зубьях, полотно можно смазать маслом. Если объем работ большой, то можно применять и электрические пилы, в том числе и циркулярные;
если вы будете проводить ремонт старой крыши покрытой ондулином, то прежнюю кровлю нужно полностью удалить. Также демонтируется старый слой гидроизоляции. Только после этого можно приступать к монтажу нового кровельного материала. Это позволит листам ондулина лечь ровно, без бугров и ям. Такой монтаж обеспечит наиболее долгий срок эксплуатации;
установка ондулина облегчается тем, что материал хорошо тянется и гнется. Но нужно стараться не переусердствовать. Если листы будут слишком натянуты или изогнуты, то в этих местах материал быстро перетрется и кровля начнет протекать;
в процессе монтажа ондулина вам, скорее всего, придется передвигаться по крыше, уже покрытой кровельным материалом. Делать это нужно осторожно. Ступать следует на выпуклые поверхности, на вершину волны. Ставить ногу в углубления нежелательно, чтобы не повредить ондулин;
стоит строго соблюдать схему монтажа. Вначале укладывается нижний ряд у карниза, затем постепенно двигаемся к коньку. В этом случае, благодаря тому, что листы будут монтироваться внахлест, снизится риск появления протечки.

Соблюдая эти правила монтажа ондулина можно обеспечить для своего дома надежную и достаточно долговечную кровлю. Самое главное – это не спешить и стараться не повредить материал, как при транспортировке, так и при укладке.

Укладка черепичной кровли Onduline® Onduvilla — 2023

Содержание артикула:

Разметка свеса кровли

Укладка гидроизоляции
Контроль перелива
Укладка первого ряда черепицы
Продолжение укладки черепицы
Обрезка черепицы
Для обеспечения герметичности
Собрать плитку
Закрепить плитку
Уложить подложку конька
Установить первый мундштук
Укладка конька
Покрытие конька
Закрепление конька
Установка второго мундштука

Малые и большие конструкции, новые или отремонтированные, плитка Onduline Onduline подходит для всех зданий. По внешнему виду похожи на материалы, используемые для традиционных крыш, они современны и просты в установке. Скорость укладки и легкость завершают список качеств этой плитки. Советы по укладке этого кровельного материала.

деревянное шале с крышей Ондувилла

Практический совет
Размер каждой плитки 107 x 40 см или 2,17 м ² полезной площади. Определите количество плиток в зависимости от поверхности, которую нужно покрыть.
Конек односкатной крыши должен упираться в стену.
При ремонте покрыть крышу вместо черепицы Ондувилла. Старую облицовку снимать не нужно.
Крепежная система uniersel Onduline® подходит как для легких металлов, так и для дерева.
Установите плитку в направлении, противоположном преобладающим ветрам.
В комплекте с Ондулин

Ограничить свес крыши

С каждой стороны крышки вкрутите длинные винты в край панели. Повесьте леску между этими двумя креплениями на расстоянии 5 см от края.

Укладка гидроизоляционного слоя

Монтаж пенопластового чулана снизу вверх крыши.

Заштрихованная сторона плитки будет располагаться по направлению к коньку для оптимизации эстетики.

Контроль перелива

Используйте мел в качестве ориентира, чтобы полностью выровнять выступающие плитки.

Укладка первого ряда плитки

После установки устойчивой рабочей стойки, например лесов, уложите плитку. Зафиксируйте первый ряд с помощью системы фиксации Onduline®. Сверлить на вершине волны.

Продолжить укладку плитки

Используйте половинки плитки для начала и смещения второго ряда.

Резка плитки

Резка плитки производится резаком на второй волне.

Для обеспечения герметичности

Выравнивание направляющих черепичного покрытия обеспечивает водонепроницаемость крыши. Присмотри за ним.

Сборка плитки

Прикрутите плитки друг к другу в верхней части волн между направляющими крышки. Аккуратно затяните винты Onduline®, чтобы сохранить волны.

Крепление плитки

Соблюдайте порядок крепления плитки. Не вставляйте штифты или шурупы Onduline® в то место, где будет располагаться плитка или обод.

Укладка подложки конька

Установить пенопластовую перегородку на скате крыши.

Установите первый мундштук

Установите ребристый колпачок.

Укладка конька

Установка конька Onduline® Onduvilla.

Крышка конька

Установите направляющие крышки, чтобы собрать заглушки ребра.

Закрепите гребень

Двигайтесь вдоль верхних концов волн, в направлении, противоположном господствующему ветру. Закрепите коньковый гребень с помощью системы Onduline®.

Установите второй мундштук

Для отделки и идеальной герметичности крышки не забудьте вторую заглушку.

Часто задаваемые вопросы — 💬

❓ Как установить ленту для легкой черепицы Onduline onduvilla?

👉 Следуйте этим простым инструкциям, чтобы помочь установить полосу легкой черепицы Onduline Onduvilla, чтобы получить вид и ощущение традиционной черепичной крыши. 1. • Установка может быть осуществлена либо на полную палубу, как на панели OSB (рекомендуется), либо на прерывистую опору с прогонами через каждые 36,6 см, от центра к центру.

❓ Почему стоит выбрать кровельное покрытие ондувилла?

👉 Легкий в транспортировке и быстрый монтаж, ONDUVILLA — это легкий, эффективный и высокопроизводительный продукт для кровельного покрытия. Крыши сохраняют естественный вид и идеально вписываются в окружающую среду. Сэкономьте время на строительной площадке с помощью этого решения для кровельного покрытия. Передвигаться по крыше легко.

❓ Как монтировать пенопластовые наполнители ондувилла?

👉 Начинайте монтаж в направлении, противоположном господствующим ветрам. Начните крепление с карниза. Разместите ряды в шахматном порядке, начав второй ряд с половины плитки. Обеспечьте надлежащую гидроизоляцию, совместив направляющие внахлест. Для предотвращения проникновения ветрового дождя, снега и птиц закрепите пенопластовые наполнители ONDUVILLA. 2.

❓ Где можно использовать листы ондувиллы?

👉 Эти листы подходят как для реконструкции, так и для новостроек для всех типов зданий: торговых центров, развлекательных и общественных зданий, а также сельскохозяйственных зданий. Легкий в транспортировке и быстрый монтаж, ONDUVILLA представляет собой легкое, эффективное и высокопроизводительное кровельное покрытие.

Видео-инструкция: Прокомментируйте проблему с туалетом ONDULINE S ?

шаг за шагом, срок службы, плюсы и минусы, укладка

Ондулин применяется для покрытия крыш различных жилых и промышленных зданий. Востребованный материал выпускается стандартного размера в различных цветах. Новая кровля из ондулина проста в монтаже, для ремонта кровли также используются листы. Пол из еврошифера (общепринятое название) имеет привлекательный внешний вид и долгий срок службы.

Состав

Свойства и срок службы ондулина
Материал изготовления
Расчет ондулина для кровли
Расчет шага обрешетки и объема материала
Технические характеристики ондулина 90 090 недостатки
6 90 Особенности монтажа кровли из ондулина
Монтаж обрешетки
Монтаж ондулина

Свойства и срок службы ондулина

Реальный срок службы ондулинового шифера 30 — 40 лет

Ондулин бывает двух видов — черепица и шифер. В частном домостроении используют большие листы профнастила, что облегчает работу с еврошифером. Изделия можно отнести к категории композитных материалов, поскольку они представляют собой ламинированные изделия.

Компоненты, входящие в состав листов:

волокнистая целлюлозная основа;
рафинированный модифицированный нефтепродукт;
пропитка из мастики на основе полимеров;
верхний слой минеральной крошки;
красящие минеральные пигменты.

Состав простой, но при выборе вида ондулина изучают инструкцию, чтобы узнать, из чего сделана та или иная разновидность. Иногда в продаже попадается несертифицированный товар, что грозит ухудшением качества напольного покрытия. Если состав не соответствует нормам и условиям стандартов, даже при соблюдении технологии надежность покрытия останется под вопросом.

Вес квадратного метра колеблется в пределах трех килограммов. Небольшой вес позволяет укладывать листы на старое напольное покрытие, исключая стандартную технологию укладки. Производители гарантируют срок службы 15 лет, но материал остается в первозданном виде до 30 – 40 лет, при этом цвет может тускнеть. Выпускают листы зеленого, коричневого, красного и черного насыщенных цветов, но приглушенного оттенка.

Разработана модификация в виде прозрачных листов, пропускающих определенное количество света. Легкая светопрозрачная кровля может использоваться для покрытия беседок, павильонов, парников, небольших объектов городской архитектуры.

Производство материалов

Ондулин представляет собой композиционный материал с несколькими компонентами в составе

На подготовительном этапе контролируется качество сырья. Макулатура сортируется, мусор отделяется, а обработанные отходы превращаются в целлюлозу. Для повышения прочности на разрыв в состав добавляют стеклянные волокна, нефтепродукты, минеральные наполнители. В общую пасту перед битумной пропиткой добавляют красители, поэтому цвет сохраняется и долго не тускнеет под воздействием солнца.

Влажную массу сушат на тепловом конвейере определенной ширины, где одновременно прессуют и придают волнистую форму. Профнастил разрезается на равные отрезки и с двух сторон пропитывается полимерно-битумной мастикой. На поверхность наклеивается слой минеральной крошки для повышения эксплуатационных свойств.

Продукция упакована в термоусадочную пленку. Слой сжимается под воздействием температуры, повторяет волнистость. Благодаря этому ондулин защищен от влаги, пыли, УФ-излучения при транспортировке. К упаковке прикрепляется этикетка с информацией о составе и размерах листов.

Расчет ондулина на крышу

Расчет ведется с учетом нахлеста — 1 волна

Количество листов, которые пойдут на крышу из ондулина, вы можете рассчитать сами, так как расчет несложный. Вы можете воспользоваться онлайн-калькулятором и узнать необходимое количество изделий для определенной площади покрытия.

Стандартный размер полосы:

длина 2 м;
ширина 95 см;
на листе 10 волнистых выступов;
ширина волны 9,5 см.

Расчет ведется с учетом того, что правильная укладка предполагает нахлест по длине, когда каждый последующий лист укладывается с заходом на предыдущий элемент не менее чем на 14 см. Нижний ряд смещается вниз на 7 см. По бокам в нахлест идут 2 волны (по одной с каждой стороны), при этом на крайних изделиях одну волну выпускают наружу. При таком способе устройства полезная площадь листа составляет 1,6 м². Это значение не всегда правильное, так как размер перекрытия меняется в зависимости от других параметров. На показатель влияет уклон крыши.

Показатель полезной площади составляет (согласно рекомендации производителя):

уклон 5 — 10° — полезная площадь 1,29 м²;
уклон 10 — 15° — 1,54 м²;
уклон больше 15° — 1,56 м².

Для дальнейшего расчета необходимо найти площадь крыши. Для этого умножьте геометрические параметры ската и сложите площади всех наклонных поверхностей. Предположим, площадь кровли 46 м², а ондулин будет укладываться на крышу с уклоном больше 15° (так поступает большинство палуб). Разделите 46 на 1,56, чтобы получить 29..48 (30 листов).

Рекомендуемый припуск на резку составляет 5–10 %, чтобы уложиться в требуемый рез. 30 раз на процент и получится 32 листа. Гвозди подсчитывают исходя из того, что на полосу приходится около 20 штук. Умножьте 30 м² на 20, прибавьте процент запаса, и вы получите 630 гвоздей.

Расчет шага обрешетки и объема материала

Стропила укладываются с учетом размеров листов ондулина

Грамотный монтаж настила зависит от того, насколько правильно определен шаг между опорными брусьями для ондулина. Размер ступени рекомендован производителями еврошифера и зависит от угла наклона кровли.

Показатели размера зазора:

уклон под углом 5 — 10° — рейки укладываются в сплошной, ДСП, ОСП, влагостойкий вид фанеры, используется обрезная доска;
уклон 10 — 15° — оптимальное расстояние между брусьями — расстояние 45 см;
наклон более 15° — шаг обрешетки принимается на уровне 60 см.

Измеряется длина ската, например, она равна 6 м. Высота самолета 3 м. Для установки по высоте получается 6 планок, еще по две располагаются внизу и вверху для карниза и конька, всего 8 штук. Умножаем 6 м на 8 штук, получаем сумму 48 метров. Если крыша имеет 2 ската, то число умножается на 2, получается 96 метров бруса.

Рейки обрешетки соединяются только на стропилах, поэтому расход материала увеличится с учетом подрезки до необходимого размера. Для этого используется коэффициент 1,1. Умножьте 96 метров на 1,1 и получите 106 п/м планок. Поставщики часто продают пиломатериалы по цене за кубический метр. Чтобы перевести полученный объем планки в кубатуру, умножьте сечение бруса на количество метров. Например, 0,05·0,05·106, получается 0,256 м³.

Для расчета сплошного фанерного основания берется площадь скатов и умножается на коэффициент разреза. Например, площадь 46 м2 · 1,1 = 50,6 м2. По правилу полученное значение делится на площадь фанерного листа и получается количество элементов, которые вы хотите купить.

При шаге 60 см обрешетка иногда прогибается (провисает) под тяжестью материала и снега. Ондулин имеет шероховатую поверхность, что препятствует быстрому скатыванию снежной массы. Производители рекомендуют брать зазор между брусками на уровне 45 см.

Технические характеристики ондулина

Стандартный размер листа помогает правильно подобрать размер материала для различных применений. Утвержденные производителем размеры являются гарантией качества. Ондулин относится к востребованным и популярным кровельным покрытиям, поэтому на строительном рынке продается много подделок, не соответствующих заявленному качеству. Если при покупке имеются значительные отклонения от стандартных размеров, такие изделия не являются оригинальными.

Толщина листа 3 мм, но разница в этом параметре дефектом не считается, так как технология производства допускает небольшие погрешности. Производственная площадь листа зависит от уклона и нахлестов, а теоретическая площадь составляет 1,9 м². Лист весит около 6 кг.

Другие технические параметры:

Высота гофра 36 мм.
Ондулин относится к веществам, воспламеняющимся при достижении определенной температуры; для еврошифера предел +240 – 300°С. Это достаточно низкая температура, поэтому материал запрещен к использованию в детских и медицинских учреждениях.
Поверхность настила разрушается при усилии равном 0,96 т/м², для еврошифера более опасны точечные удары.
Материал устойчив к воздействию химических веществ в окружающей среде. Не реагирует на щелочи, кислоты, нефтепродукты.
В составе не содержатся вредные для человека компоненты и химически активные выделения не попадают в воздух. Безопасность подтверждена сертификатом гигиенического соответствия.
Не пропускает и не накапливает влагу в толще покрытия, защищает поверхность от сырости. Влагостойкость сохраняется все время эксплуатации.

По внешнему виду материал напоминает асбестоцементный шифер старого образца. Отличие в том, что в составе нет асбеста, вредного для органов дыхания людей. Листы шифера могут треснуть при креплении гвоздями, а с ондулином такие неприятности исключены.

Некачественный ондулин теряет форму и цвет при нагревании на солнце

Ондулин без разрушения переносит сильные морозы зимой и нагрев от солнечных лучей. В межсезонье перепад температур между ночью и днем достигает большой величины, но покрытие кровли ондулином решает проблему разрушения поверхности.

Плюсы материала:

Небольшой вес облегчает монтаж и снижает нагрузку на стропила и основание дома, что позволяет сэкономить на материалах.
Стоимость еврошифера более демократична по сравнению с металлическим профлистом или профнастилом.
Возможно изменение цвета крыши путем покраски акриловыми составами.

К недостаткам можно отнести то, что прочность материала снижается при нагревании на солнце. Летом ремонт делают по специальным деревянным мосткам, которые поддерживаются коньком кровли.

При сильном нагревании может ощущаться запах битума. На некачественных подделках в жаркую погоду появляются полосы битума, а поверхность тускнеет.

Особенности монтажа кровли из ондулина

При монтаже кровли нельзя наступать на ондулин

Правильность технологии монтажа играет роль в сохранении кровли в первозданном виде длительное время.

Правила укладки листов:

Не наступают на материал в рыхлом состоянии; при необходимости медленно встают на гребень волны.
Работы не производятся в мороз и жару выше +25°С.
Для крепления используйте специальные гвозди, которые идут в комплекте с покрытием.

При монтаже нельзя растягивать полосы до нужного размера, иначе общий вид кровли будет неаккуратным. Нахлест по ширине и длине выполняется в одну сторону, начиная с одного угла рабочей зоны.

Специальные гвозди обеспечивают герметичность покрытия. После установки фурнитуры закройте крышку на головке, что не подходит для простых гвоздей. Это дополнительная защита от атмосферных воздействий для отверстия. Бывают гвозди с гладким или рифленым стержнем, второй вариант предпочтительнее использовать для прочного крепления в рейке.

Обычными саморезами менять нельзя, так как отверстие остается открытым для влаги и грязи. Последствия проявятся через 2-3 года, и нужно будет делать ремонт.

Монтаж обрешетки

Под обрешетку укладывается слой гидроизоляции

Из хвойных делают бруски, доски или рейки. Важна одинаковая толщина элементов и сухость материала (влажность до 20%). Древесину обрабатывают защитными составами от влаги, гниения, микроорганизмов. Для скрепления брусков между собой и фиксации их к стропилам используют саморезы по дереву или шурупы длиной не менее 75 мм.

Заказ-наряд:

утеплить мансарду, устроить гидроизоляционную мембрану;
смонтировать ветровые доски, поставить ограничительную планку по краю крыши;
закрепить карнизную доску, выровняв ее с помощью кондуктора — предварительно нарезанного по размеру куска бруса;
обрешетка монтируется с определенным шагом, сплошное основание укладывается с зазором 2 — 3 мм;
дополнительные бруски размещаются перед коньком для крепления оголовка;
планки размещаются вокруг дымохода и других выступающих конструкций.

После установки проверить горизонтальность общей поверхности, исправить недостатки. Снимать установленные листы ондулина для согласования плоскости не рекомендуется, так как это приведет к появлению дополнительного отверстия.

Монтаж ондулина

Для крепления ондулина используются специальные гвозди.

Для монтажа используется ручной инструмент, работы выполняются в ясную погоду без осадков. Первым делом необходимо подготовить основу для укладки в виде обрешетки или старого кровельного покрытия. Металлические кровли ремонтируются и обрабатываются антикоррозийными средствами.

Этапы работ:

укладка ондулина с раскроем в размер;
окончательная установка доп.деталей.

Уложите листы так, чтобы стык смотрел в сторону, противоположную преобладающему в регионе направлению ветра. Работу начинают с угла ската, в каждую планку используют не менее 20 гвоздей. Материал режется ножовкой по дереву.
