две варианта + пошаговые инструкции, монтаж,как крепить экран.

Пространство под ванной может никак не использоваться или, наоборот, стать дополнительной площадью для хранения хозяйственных мелочей.  Но и в том, и в другом случае, его рекомендуется закрыть специальным экраном, чтобы спрятать все лишнее и придать интерьеру более аккуратный привлекательный вид. Многие модели современных ванн комплектуются готовыми экранами из пластика или акрила, но и отдельно подобрать конструкцию не составит труда.

Установка экрана под ванну

Содержание материала

  • 1 Разновидности экранов
  • 2 Тонкости выбора экрана
  • 3 Установка покупного экрана
  • 4 Установка самодельного экрана
    • 4.1 Монтаж раздвижного экрана под акриловую ванну.

Разновидности экранов

Экран состоит из прочной рамки и закрепленной на ней панели. Рамка изготавливается из алюминия либо стали, в бюджетных моделях – из твердого полимера. Ассортимент этих изделий очень широк, особенно в плане декоративного оформления. Есть модели однотонные, с фотопечатью, разнообразных текстур и форм.

Экран под ванну (МДФ)

По конструкции экраны бывают:

  • раздвижными;
  • съемными;
  • глухими стационарными;
  • с откидными и распашными дверцами;
  • с полками;
  • с технологическим люком.

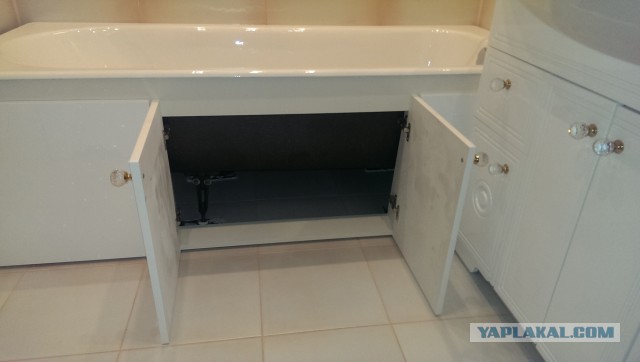

Экран под ванной с четырьмя распашными дверцами для удобного хранения чистящих и моющих средств

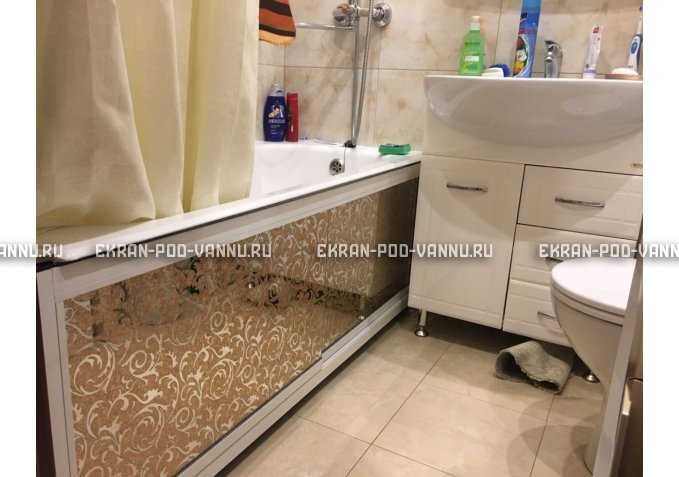

Декорированный экран может хорошо вписаться в общий дизайн

Полотно экрана может быть как сплошным, так и решетчатым. Второй вариант способствует улучшению воздухообмена, что исключает появление плесени и неприятного запаха из-под ванны.

Экран под ванну решетчатый

Большинство заводских моделей комплектуются регулируемыми ножками, и образуемый просвет между полом и нижним краем экрана позволяет удобно стать вплотную к ванне. Стандартная длина изделий составляет 1,5-1,7 м, высота – от 50 до 60 см, но и другие типоразмеры представлены очень широко.

Экраны могут быть разных размеров

Для изготовления экранов используются материалы с повышенной водостойкостью – пластик, органическое стекло, МДФ и влагостойкий гипсокартон. Каждый вид экрана имеет определенные плюсы и минусы, влияющие на выбор модели.

Вид экрана по материалу изготовленияПлюсыМинусы

Пластиковый

Доступная цена, огромное разнообразие фактур и расцветок, легкость установки. Пластиковый экран без труда очищается от мыльного налета и других загрязнений, не деформируется, долго сохраняет привлекательный видНизкая механическая прочность, слабая устойчивость к химическому воздействию и абразивам

Стеклянный

Экран из оргстекла всегда смотрится очень необычно и эффектно. Есть варианты в матовом и зеркальном исполнении, с рифленой поверхностью, росписью и другим декором. Материал отличается прочностью, долговечностью, высокой стойкостью к стиранию и воздействию моющих средствБольшой вес, высокая стоимость, более сложный монтаж по сравнению с пластиковыми экранами

Из МДФ

Сравнительно невысокая цена, большой выбор расцветок, простота установки. Такие экраны легко очищаются от загрязнений, не требуют специального ухода, подходят под любой интерьерОграниченные типоразмеры, короткий срок службы, склонность к деформациям

Из гипсокартона

Самый популярный вариант самодельных экранов. Гипсокартон легко подгоняется под любые размеры и формы сантехники, отличается небольшим весом, имеет длительный срок эксплуатацииПроцесс установки занимает больше времени, экран требует обязательной отделки декоративными материалами

экран под ванну

Для установки большинства экранов требуется сооружение каркаса по периметру ванны. Каркас обычно собирают из алюминиевых профилей, реже – из деревянных брусков.

Каркас из металлического профиля

Деревянный каркас

Для легких пластиковых экранов такой каркас не нужен, поскольку изделие крепится к бортику ванны. Иногда пространство под ванной закрывают кирпичной кладкой, которую облицовывают кафелем либо мозаикой. В кладке рекомендуется делать аварийный люк на случай ремонта коммуникаций, чтобы не пришлось все ломать. Такой экран неплохо смотрится и отличается высокой надежностью, но при этом требует больше времени и усилий на установку, исключает возможность рационального использования свободного места под ванной.

Экран из блоков. Справа аварийный люк

Тонкости выбора экрана

Перед покупкой экрана под ванну нужно заранее продумать, какая модель подходит лучше всего. При этом нужно учитывать сразу несколько критериев:

  • функциональность;
  • стоимость;
  • долговечность;
  • сложность монтажа;
  • внешний вид.

Если экран необходим лишь для того, чтобы закрыть неприглядный вид коммуникаций, стоит обратить внимание на простые съемные модели либо стационарные изделия со скрытым люком. Если же предполагается активное использование свободного пространства под ванной, экран обязательно должен иметь дверцы. Самыми удобными считаются изделия с раздвижными дверцами – это универсальный вариант для помещений любых размеров. Распашными дверцами удобно пользоваться лишь в просторной ванной.

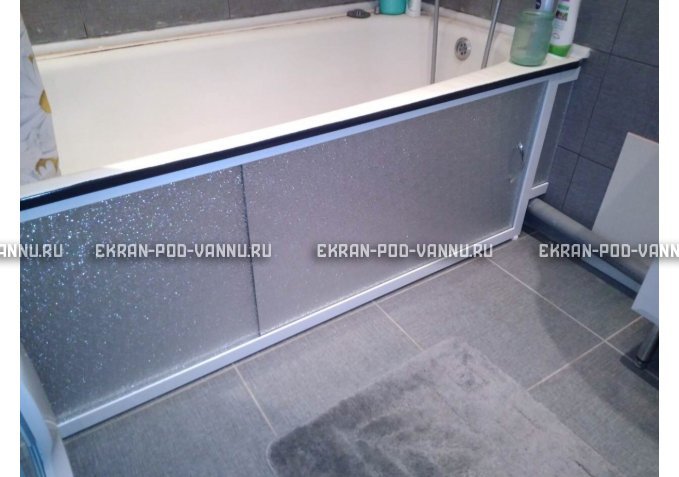

Экран под ванну раздвижной

Вся фурнитура должна быть выполнена из материала, устойчивого к коррозии, иначе очень скоро экран потеряет всю свою привлекательность. При этом следует учесть, что пластиковая фурнитура быстрее изнашивается и отличается меньшей прочностью, тогда как детали из оцинкованной стали сохраняют свои качества весь период эксплуатации. При покупке обязательно проверьте качество крепления всех элементов, плавность хода дверок и плотность прилегания к раме.

Экран раздвижной из МДФ

Если ремонт еще не завершен, и точные параметры экрана высчитать не получается, следует приобрести модель с возможностью регулировки. У таких изделий стоимость немного выше, зато не возникает проблем с установкой и подгонкой. Но лучше всего выбирать экран после завершения отделочных работ, когда есть возможность точно выполнить замеры и подобрать оптимальный вариант.

Экран с возможностью регулировки

Декоративное оформление экрана должно максимально соответствовать интерьеру ванной комнаты по цветовой гамме и фактуре. В малогабаритных помещениях очень удачно смотрятся зеркальные экраны: отражающая поверхность визуально делает комнату просторнее. Фотопечать или рисунок на лицевой панели тоже должны отвечать общему стилю интерьера, иначе добиться гармоничного сочетания не получится. Например, экран с цветочным принтом сам по себе может быть очень красивым, но в ванной, оформленной в морском стиле, он выглядит неуместно. Здесь больше подойдет изображение волн, морских обитателей или гальки на пляже. Если в помещении много ярких контрастных деталей, экран лучше выбирать однотонный, и наоборот, для ванной в спокойных тонах отлично подойдет модель с крупным цветным рисунком.

Лилии
Тюльпаны
Цветок на камне
Маки
Орхидея
Ракушки
Ромашки
Трава
Лебеди

Что касается производителей, то здесь тоже выбор очень широк, причем качество отечественных моделей ничем не хуже зарубежных, а по цене гораздо доступнее. Основным преимуществом российской продукции является ее универсальность: благодаря продуманной конструкции экраны отлично подходят для любых видов ванн, легко подгоняются по высоте и ширине с учетом выхода коммуникаций. Наибольшим спросом пользуются экраны под ванну торговых марок МетаКам, Ваннбок, OSM, отличающиеся огромным разнообразием материалов и расцветок.

Метакам — экраны под ванну

Ваннбок. Экран под ванну

Установка покупного экрана

К моменту установки экрана все ремонтные работы в ванной комнате должны быть завершены, коммуникации подключены. Если ванна уже некоторое время использовалась без экрана, нужно осмотреть пространство под ней, убрать пыль, убедиться в отсутствии сырости, плесени и повреждений отделки на полу и стенах. Оставлять такие дефекты нельзя, особенно, если планируется ставить глухой экран.

Когда все готово к монтажу, следует распаковать изделие и проверить комплектацию. Стандартная модель включает:

  • алюминиевые направляющие и стойки для рамы;
  • ножки;
  • заглушки;
  • саморезы;
  • панели с отверстиями;
  • ручки с крепежными винтами;
  • инструкцию по сборке.

Комплектация экрана

Шаг 1. На ровной поверхности обе направляющие укладывают параллельно друг другу пазами внутрь.

Направляющие

Шаг 2. Сверху поперек направляющих укладывают стойки и совмещают крепежные отверстия на профилях.

На направляющие уложены стойки

Шаг 3. Вставляют в отверстия саморезы и слегка их закручивают, чтобы зафиксировать стойки в нужном положении.

Фиксация стоек

Шаг 4. В пазы направляющих аккуратно вставляют панели, после чего регулируют конструкцию по высоте, затягивают саморезы на стойках, закрывают торцы направляющих заглушками.

Установка панелей в пазы

Саморезы на стойках затягивают

Установка заглушек

Шаг 5. В отверстия на панелях вставляют винты и прикручивают ручки.

Фиксация ручек

Шаг 6. Если сбоку от ванны по полу проходит трубопровод, следует измерить ширину и высоту отступа от стены и сделать вырез в экране. Сначала отмеряют нужное расстояние на направляющем профиле, намечают линию среза маркером и отпиливают ножовкой по металлу. Затем вырезают соответствующее отверстие в самой панели, используя монтажный нож.

Замеры

Перенос замеров на панель

Отчерчивание линии реза

Обрезка ножом

Шаг 7. В стойки с нижнего конца вставляют ножки и немного закручивают. Поднимают конструкцию, заводят верхний край под бортик ванны и ровняют по вертикали. После этого выкручивают ножки до упора, чтобы экран плотно встал на место.

Установка экрана под ванну

Регулировка ножек

Проверка положения экрана с закрытыми створками

Совет. Если нужно закрыть не только лицевую часть, но и торец ванны, нужно приобретать экран с торцевой панелью. После сборки основной рамы и панелей торцы направляющих заводят в пазы углового профиля и прикручивают саморезами. С другой стороны профиля прикручивают торцевую панель. Устанавливают получившуюся конструкцию точно так же, как обычный экран.

Экран закрывает и торец ванны

Фиксация дополнительных элементов

Установка самодельного экрана

Самодельные экраны, при условии качественного монтажа, обладают большей надежностью и прочностью, а потому многие мастера предпочитают именно этот вариант. Самый распространенный способ – изготовление экрана из гипсокартона и металлического профиля с последующей облицовкой кафелем. Как и в предыдущем случае, все работы по отделке ванной должны быть завершены, пространство под чашей очищено от пыли и строительного мусора, коммуникации подключены.

Для установки потребуется:

Так как данный экран будет стационарным, нужно заранее позаботиться о наличии технического люка для ревизии коммуникаций под ванной. Его можно тоже сделать самостоятельно, но гораздо проще купить готовый, ведь стоимость таких изделий совсем невысока. Это сэкономит вам и силы, и время на изготовление экрана. В продаже помимо обычных есть люки под плитку, которые после облицовки совершенно не выделяются на фоне экрана.

Шаг 1. Определяют расположение крайней стойки каркаса. Для этого от внешнего края бортика отступают в сторону ванны 1 см и ставят метку. Далее суммируют толщину гипсокартона, направляющего профиля, плитки и клеевого слоя, отмеряют полученное значение от первой метки и ставят еще одну.

Определяют расположение крайней стойки каркаса

Разметка

Шаг 2. Измеряют точное расстояние от пола до бортика ванны и обрезают стоечный профиль согласно замерам. Отрезок профиля прикладывают к стене на уровне второй метки, выставляют вертикаль и проводят маркером линию до самого низа.

Шаг 3. Профиль укладывают на пол и в его нижней и верхней части просверливают по одному отверстию диаметром 6 мм. Снова прикладывают стойку к стене и сквозь отверстия намечают расположения крепежей.

Профиль, прикрепленный к полу

Шаг 4. В отмеченных точках просверливают плитку копьевидным сверлом диаметром 6 мм, после чего вставляют сверло по бетону, включают режим перфоратора и углубляются в стену на длину дюбеля.

Шаг 5. Устанавливают профиль на место, ровняют и фиксируют к стене дюбель-гвоздями. С другой стороны ванны делают то же самое.

Шаг 6. Между боковыми стойками укладывают на полу горизонтальную направляющую. Ее также крепят к полу при помощи дюбель-гвоздей с шагом 30-40 см.

Шаг 7. В верхней части стойки скрепляют направляющей, сложенной из двух профилей 60х27 мм. Профили для надежности по бокам фиксируются саморезами с прессшайбами через каждые 40-50 см. Направляющая должна находиться на 30-40 мм ниже бортика ванны.

Сдвоенный профиль

Закрепленный под бортиком профиль

Шаг 8. Устанавливают промежуточные стойки. Нижний край стоек вставляют в паз направляющей, верхний обрезают ножницами по бокам, оставляя только центральную часть. Это обеспечивает плотное прилегание профиля к направляющей. Между стойками расстояние равняется примерно 30 см.

На фото показано, как разрезать профиль для стойки

Обрезка излишков ножницами по металлу

Крепление промежуточной стойки снизу

Крепление промежуточной стойки сверху

Стойки

Шаг 9.  Со стороны расположения слива в каркасе крепятся дополнительные отрезки профиля, образующие рамку под технический люк.

Технический люк

Шаг 10. Лист гипсокартона обрезают точно по размеру, при необходимости делают вырезы под водопроводные трубы. Прикладывают полотно к каркасу и фиксируют саморезами по металлу к каждой стойке и обеим направляющим. Шаг крепления – около 15 см.

В листе гипсокартона вырезаны отверстия под трубы

Фиксация гипсокартона

Совет. Чтобы надежнее закрепить экран в верхней части, можно просверлить в гипсокартоне пару сквозных отверстий и через них задуть немного монтажной пены. После застывания пена крепко соединит экран со стенкой ванны, и конструкция не будет двигаться.

Задувка пены

На этом основная работа завершена и остается лишь выполнить облицовку. Перед приклеиванием плитки гипсокартон необходимо хорошо загрунтовать и дождаться высыхания поверхности. Сантехнический трап узнавайте по ссылке.

Поверхность гипсокартона нужно загрунтовать перед отделкой

Нанесение клея на плитку

Отделка экрана плиткой

Монтаж раздвижного экрана под акриловую ванну.

установка экрана для ванны, как поставить раздвижной пластиковый экран своими руками, как крепится правильно, как закрепить, как собрать

Содержание:

Ассортимент экранов
Нюансы выбора экрана
Как установить заводской экран под ванну
Установка и крепление самодельного экрана
Видео

Пространство, имеющееся под ванной, желательно закрывать специальным экраном и тем самым придавать интерьеру завершенный и привлекательный внешний вид. Производители современных моделей сантехнических изделий комплектуют их конструкциями из разных материалов, также возможна установка своими руками экрана под ванну.


Ассортимент экранов

Имеющееся под ванной пространство можно вообще не использовать или сделать его местом, предназначенным для хранения различных хозяйственных мелочей. Его прикрывают экраном, состоящим из прочной алюминиевой, стальной или полимерной рамки и панели, которая закреплена на ней.

Ассортимент этой продукции огромен, особенно это касается декоративного оформления. В продаже имеются модели разных форм и текстур, однотонные и оформленные фотопечатью.


В зависимости от особенности конструкции изготавливают экраны:

  • раздвижные;
  • стационарные глухие;
  • съемные;
  • с дверцами — распашными и откидными;
  • с технологическим люком;
  • с полочками.

Их полотно бывает:

  • сплошным;
  • решетчатым.

В результате установки под ванну экрана решетчатого типа под сантехникой улучшается воздухообмен, там не появляется неприятный запах и плесень.

Большую часть моделей заводского изготовления комплектуют регулируемыми ножками. Благодаря их наличию образуется просвет между напольным покрытием и нижним краем экрана, позволяющий человеку становиться вплотную к ванне.

Длина конструкции стандартно равна 150 — 170 сантиметров, а высота 50 — 60 сантиметров, но и иные типоразмеры представлены в ассортименте.


Для производства данных изделий задействуют материалы, отличающиеся повышенной водостойкостью. К ним относится пластик, влагостойкий гипсокартон, оргстекло и МДФ. Каждый вид этой продукции имеет как преимущества, так и недостатки, которые оказывают влияние на выбор. Многие потребители отдают предпочтение такому эконом варианту, как установить под ванну раздвижной пластиковый экран.

В зависимости от материала изготовления эти изделия бывают:

  1. Пластиковые. Среди их преимуществ значится большое разнообразие цветового решения и фактур. Такие изделия легко очистить от разных загрязнений, они не деформируются, и продолжительное время сохраняют первоначальный вид. Нет ничего сложного в такой работе, как установить пластиковый экран под ванну.
    Из минусов нужно отметить недостаточную механическую прочность и неустойчивость к химическим веществам и абразивам.
  2. Стеклянные. Изделия из оргстекла выглядят оригинально и эффектно. В продаже имеются варианты в матовом и зеркальном исполнении, с росписью, с рифленой поверхностью и иным декором. Материал характеризуется долговечностью, прочностью, высокой устойчивостью к стиранию и влиянию моющих составов. К недостаткам относится дороговизна, большой вес. По сравнению с пластиковыми изделиями процесс, как установить под ванную экран из оргстекла, более сложен.
  3. Из МДФ. Такая продукция имеет широкий выбор расцветок, доступную стоимость, ее просто монтировать. Экраны из данного материала нетрудно очистить от загрязнений, им не нужен специальный уход, они подойдут под любой стиль помещения. Но недостатки также присутствуют — склонность к деформации, непродолжительный срок эксплуатации, ограниченное число типоразмеров.
  4. Из гипсокартона. Наиболее востребованный вариант изготовления экрана своими руками. Гипсокартон можно легко подогнать под разные размеры и формы сантехнических приборов. Он отличается незначительным весом, длительной эксплуатацией. Работа, связанная с тем, как установить под ванну экран из гипсокартонных листов, занимает немало времени и ему требуется обязательная декоративная отделка.

Перед началом монтажа большинства моделей необходимо собрать каркас вдоль периметра ванны. Его чаще всего изготавливают из алюминиевых профилей и гораздо реже из деревянных брусков. До того как установить для ванны экран, сделанный из легкого пластика, каркас делать не нужно, поскольку его крепят непосредственно к бортику сантехники.

В некоторых случаях пространство прикрывают кирпичной кладкой, после чего ее облицовывают мозаикой или кафелем. Специалисты рекомендуют оставлять в такой стенке аварийный люк для проведения ремонта коммуникаций в случае аварии, чтобы не пришлось ее разбирать. Конструкция, созданная таким способом, превосходно выглядит и отличается надежностью, но рабочий процесс, как ставить экран под ванну, требует много времени и исключает использование пространства для бытовых целей.

Нюансы выбора экрана

Перед тем, как поставить экран на ванну, его необходимо заранее приобрести, тщательно продумав, какая модель подойдет лучше всего.

Делая выбор, нужно принимать во внимание:

  • внешний вид;
  • долговечность;
  • функциональность;
  • цену;
  • сложность проведения монтажа.

Если крепление экрана под ванну выполняют с целью закрытия коммуникаций, имеющих неприглядный вид, можно рассмотреть вариант установки простых съемных или стационарных изделий со скрытым люком.

Когда запланировано активное использование имеющегося под сантехникой пространства, домашнему умельцу потребуется разобраться с вопросом, как установить под ванну раздвижной экран с дверками. Этот наиболее удобный в эксплуатации вариант является универсальным для санузлов любой площади. Что касается распашных дверок, то ими удобно пользоваться исключительно в просторных ванных.

Приступая к такой работе, как собрать экран под ванну, необходимо подготовить фурнитуру, но она должна быть изготовленной из устойчивых к коррозии материалов, иначе изделие скоро потеряет первоначальный привлекательный вид. Следует учитывать, что пластиковые комплектующие изнашиваются быстро и отличаются малой прочностью.

В свою очередь детали, сделанные из оцинкованной стали, сохраняют присущие им качества на протяжении всего периода эксплуатации. Приобретая все элементы, необходимо убедиться, что они качественные, у них плавный ход дверок и имеется плотное прилегание к раме.

Если ремонт в санузле не завершен, и узнать точные параметры изделия невозможно, лучшим решением станет приобретение моделей, где имеется возможность произвести регулировку. Стоимость их выше, но проблем с тем, как закрепить экран под ванну и осуществить подгонку не возникает. Желательно подбирать оптимальный вариант после завершения отделки.


Декоративное оформление конструкции должно соответствовать стилю ванной комнаты по фактуре и по цветовой гамме. В небольших по площади санузлах выгодно смотрятся зеркальные изделия, поскольку их отражающая поверхность расширяет окружающее пространство.

Изображение на лицевой панели и фотопечать должны соответствовать интерьеру. К примеру, экран с цветочным принтом в помещении, оформленном в морском стиле, будет смотреться неуместно. Подойдет идеально изображение обитателей моря или волн.

Когда в санузле много контрастных и ярких элементов, лучше устанавливать однотонный экран и наоборот, для ванной с отделкой в спокойных тонах хорошо подойдет изделие с крупным красочным рисунком.

Делая выбор до того, как поставить экран под ванну, желательно обращать внимание на производителя продукции. У потребителей наиболее популярны модели ТМ OSM, Ваннбок, МетаКам, так как они отличаются многообразием используемых материалов и цветов.

Как установить заводской экран под ванну

Все ремонтные работы в помещении перед тем, как крепить под ванну экран, завершают, а инженерные коммуникации подсоединяют. Если сантехникой уже пользовались, пространство под ней осматривают, убирают пыль, проверяют на наличие плесени и повреждений в стене и напольном покрытии.

Существует ряд требований относительно того, как правильно устанавливать экран под ванной, особенно когда предстоит монтаж глухой модели. Оставлять грязь и дефекты под сантехническим прибором не следует.


Перед началом установки экран распаковывают и проверяют его комплектацию, которая стандартно должна включать:

  • направляющие и стойки из алюминия;
  • ножки;
  • панели с отверстиями;
  • заглушки;
  • ручки плюс крепежи;
  • саморезы;
  • ручки плюс крепежные винты;
  • инструкцию по установке под ванну экрана.

Монтаж осуществляют в определенном порядке:

  1. Обе направляющие помещают на ровную поверхность параллельно одна другой пазами внутрь.
  2. Сверху поперек их размещают стойки и совмещают крепежные отверстия на профилях.
  3. Вставляют в них саморезы и несильно закручивают, обеспечивая фиксацию стоек в требуемом положении.
  4. В пазы направляющих заводят панели и затем регулируют конструкцию по высоте, закручивают саморезы на стойках, а торцы направляющих прикрывают заглушками.
  5. В отверстия панелей помещают винты и прикручивают ручки.
  6. При наличии сбоку от ванны трубопровода, измеряют высоту и ширину отступа от стены и в экране делают вырез. Отмеряют определенное расстояние на направляющем профиле, отмечают маркером линию реза и отпиливают лишнее ножовкой для работ по металлу. Далее вырезают в панели отверстие нужного размера, применяя монтажный нож.
  7. Прежде, как закрепить экран под ванной с нижнего конца в стойки помещают ножки и несильно закручивают. Подняв конструкцию, ее верхний край заводят под бортик сантехники и выравнивают относительно вертикали. Затем ножки выкручивают до упора, чтобы изделие прочно встало на место.

Если требуется закрыть и лицевую сторону, и торец сантехнического прибора, приобретают модель с торцевой панелью. В этом случае собирают основную раму и панели. Далее в пазы углового профиля помещают торцы направляющих и закрепляют саморезами.

Торцевую панель фиксируют с обратной стороны профиля. Процесс, как установить правильно под ванну экран данной конструкции, осуществляют аналогично, как и в случае с обычным изделием.

Монтаж покупной модели на акриловую ванну осуществляют в том же порядке, если у нее прямоугольная форма. Но часто дизайн сантехники. например из акрила, имеет причудливые очертания и поэтому подобрать экран не всегда возможно.

Некоторые немецкие производители комплектуют им выпускаемые купели. Потребителю остается только осуществить установку экрана под акриловую ванну согласно инструкции, но это дорогой вариант.

Существует еще один более легкий способ монтажа, но тогда вид сантехники из акрила пострадает. Для этого, перед тем, как закрепить экран на акриловую ванну, просверливают в бортике чаши отверстия и фиксируют изделие к нему.

Установка и крепление самодельного экрана

Конструкции, изготовленные собственноручно, получаются надежными и прочными при условии, что работа, как прикрепить экран к ванной, выполнена качественно. Наиболее востребован вариант изготовления изделия из металлопрофиля и ГКЛ с дальнейшей облицовкой из кафеля. Читайте также: «Как сделать экран под ванну своими руками – варианты конструкций, правила крепления, монтажа, установки».


Для этого потребуются:

  • листы влагостойкого гипсокартона;
  • оцинкованный профиль 75х40 и 60х27 миллиметров;
  • ножницы для работ по металлу;
  • дрель плюс набор сверл;
  • дюбель-гвозди;
  • саморезы по металлу;
  • линейка и уровень.

Если конструкция будет стационарной, нужно обустроить технический люк, но гораздо проще приобрести его уже готовым.


Работу, связанную с тем, как под ванну крепится экран, сделанный собственноручно, выполняют поэтапно:

  1. Определяют месторасположение крайней из стоек каркаса. От внешнего края борта по направлению к купели отступают 1 сантиметр и наносят отметку. Потом суммируют следующие величины — толщину гипсокартонного листа, направляющего профиля, слоя клея и облицовочной плитки, после чего отмеряют и отмечают полученное значение.
  2. Измеряют промежуток от пола до бортика купели и согласно замерам нарезают стоечный профиль. Отрезок прикладывают к стене на уровне нахождения второй метки, выставляют вертикаль и прочерчивают маркером вниз линию.
  3. Профиль помещают на пол и в его верхней и нижней частях высверливают по отверстию диаметром 6 миллиметров. Стойку вновь прикладывают к стене и намечают через отверстия расположение крепежей.
  4. В нанесенных точках при помощи копьевидного сверла с 6-миллиметровым диаметром сверлят плитку, затем вставляют сверло по бетону, переводят инструмент в режим перфоратора и углубляют в стенку на длину дюбеля.
  5. Профиль ставят на место, выравнивают и фиксируют на стене дюбель-гвоздями. Аналогично поступают с другой стороной ванны.
  6. Горизонтальную направляющую размещают на полу между боковыми стойками и прикрепляют ее дюбель-гвоздями, соблюдая шаг от 30 до 40 сантиметров.
  7. Стойки в верхней части соединяют направляющей из двух профилей 60х27 миллиметров. Для надежности их фиксируют по бокам саморезами с прессшайбами с шагом 40-50 сантиметров.
  8. Монтируют промежуточные стойки. Их низ вставляют в паз направляющей, а верх по бокам обрезают ножницами, оставив центральную часть. Промежуток между стойками должен составить около 30 сантиметров.
  9. В каркасе со стороны нахождения слива фиксируют дополнительные куски профиля, которые образуют раму под люк.
  10. ГКЛ отрезают точно по размеру, делая вырезы под трубы водопровода. Гипсокартон прикладывают к каркасу и крепят саморезами к каждой стойке и к двум направляющим с шагом примерно 15 сантиметров.

Теперь монтаж экрана под ванну завершен, его остается только облицевать.


Установка акриловой ванны и окантовки ванны (сделай сам)

Обновлено: 07 июня 2022 г.

Снимите старую пластиковую ванну и окантовку и установите новую ванну и окантовку из трех частей с новой сантехникой и бордюром из плитки.

Следующий проект›

Семейный мастер на все руки

В этой статье мы познакомим вас с основным процессом установки, начиная с самой сложной части — демонтажа старой ванны и душа. Затем мы покажем вам, как установить и подключить новый блок. И, наконец, мы покажем вам технику укладки плитки, которая упрощает отделочные работы и делает всю установку великолепной.

от экспертов по DIY в журнале Family Candyman

Время
Много дней
Сложности
Промежуточный состав
Стоимость
$ 501-1000

$ 501-1000

9
. душ

Типичный комплект из четырех частей для ванны и душа, включая ванну, две торцевые панели и панель задней стенки

Акриловая ванна и душевая кабина, возможно, не обладают такой сексуальной привлекательностью, как эмалированная чугунная ванна и элегантная окантовка из керамической плитки, но это намного легче содержать в чистоте и выглядеть безупречно. Он быстро стирается и имеет мало стыков, чтобы улавливать привлекающую плесень грязь и пену. И блок гораздо проще установить. Большинство моделей состоят из ванны и трех душевых стеновых панелей, которые блокируются и герметизируются. Это идеальный предмет для обновления ванной комнаты на выходных. (хорошо, полный выходные.)

В этой статье мы познакомим вас с основным процессом установки, начиная с самой сложной части — демонтажа старой ванны и душа. Затем мы покажем вам, как установить и заново установить новый душ. И, наконец, мы покажем вам технику укладки плитки, которая упрощает отделочные работы и делает всю установку великолепной.

Этот проект немного сложен для новичка. У вас должен быть некоторый опыт работы с сантехникой (P-ловушками и/или кранами) и основными столярными инструментами. Если вы заменяете душевой клапан и у вас есть медные линии подачи, вам понадобятся навыки пайки. Наша ванна/душевая кабина стоила 300 долларов («Признание» от Sterling), а другие материалы (новый душевой клапан, плитка и т. д.) стоят около 200 долларов. Этот ценник может легко удвоиться с более дорогой ванной, окантовкой и более причудливыми клапанами. Если вы сделаете это самостоятельно, вы сэкономите 1000 долларов на профессиональной установке.

Начните с измерения приблизительной длины и ширины существующей ванны. Оставьте около 3/4 дюйма дополнительно на каждой стене, и ваши измерения должны быть близки к одному из стандартных размеров ванны. Большинство из них имеют длину 5 футов и ширину 30 дюймов и предназначены для крепления к стойкам стены (рис. A). Затем покупайте ванны и аксессуары в домашних центрах или специализированных магазинах для кухни и ванных комнат. Тогда закажите ванну. Акриловые сменные ванны достаточно легкие, чтобы их мог поднимать и вынимать один человек даже в ограниченном пространстве. Но остерегайтесь цельных душевых кабин и цельных ванн/душевых кабин. Обычно они слишком громоздки, чтобы влезть в существующую ванную комнату. Также возьмите новый узел слива и перелива (рис. B), прозрачный силиконовый герметик для кухни/ванны и другие материалы, показанные на фотографиях. Это также идеальное время для замены старого душевого клапана, излива и держателя душа.

Снимите смеситель для ванны и насадку для душа

Фото 1.

Снимите смеситель, излив для ванны и насадку для душа

Подденьте пластиковую крышку со смесителя и открутите винты, удерживающие ручку и накладку. Отвинтите носик ванны и крышку перелива ванны.

Прежде чем начать, расстелите толстую холщовую ткань на полу в ванной и на ближайшем оборудовании. Найдите задвижки для ванны — обычно за панелью доступа в соседней комнате — и выключите воду. Затем включите кран в ванне, чтобы убедиться, что запорные устройства действительно работают. Если вода продолжает капать, перекройте подачу воды и замените запорные устройства. (Подробно о замене запорной арматуры.) Теперь снимаем фурнитуру крана (Фото 1). Большинство смесителей удерживаются винтами. Найдите винт с внутренним шестигранником в углублении под носиком ванны. Если его нет, вероятно, это носик, который вы откручиваете (против часовой стрелки) трубным ключом. Оберните губки тряпкой, если вы планируете сохранить или повторно использовать носик. С помощью трубного ключа также отвинтите кронштейн душа.

Вырвите старую окантовку ванны

Фото 2: Прорежьте гипсокартон

Вырежьте гипсокартон немного за пределами края старой окантовки. Воспользуйтесь канцелярским ножом с острым лезвием и сделайте надрезы несколько раз, пока лезвие не прорежется насквозь.

Фото 3a: Снимите гипсокартон и окантовку ванны со стоек

Снимите гипсокартон с помощью молотка и монтировки, работая с краев. Следите за проводами и трубами. Носите защитные очки!

Фото 3b: Осторожно снимите окантовку ванны

Держите руки и лицо подальше от острых краев

Фото 3c: Оторвите заднюю часть

Если гипсокартон застрял, вытащите панель, окружающую ванну, затем вернитесь и снимите гипсокартон.

Фото 3d: Снимите последнюю панель

Снимите вырезанную гипсокартонную панель после удаления последней панели. Удалите все винты или гвозди из открытых шпилек.

Чтобы потом не было проблем, проверьте размеры новой окантовки ванны (включая крепежные фланцы), прежде чем вырезать старую окантовку или плиточную стену. Затем сделайте надрезы примерно на 1 дюйм больше, чем «грубые» размеры новой окантовки ванны (фото 2). Прорежьте гипсокартон вокруг ванны и до основания. Накройте или отсоедините слив ванны, чтобы предотвратить заполнение сливной линии мусором. Показанный нами метод надрезки канцелярским ножом требует некоторой силы, но позволяет избежать проблемы разрезания изоляции и скрытых проводов и труб. Если вы используете пилу для гипсокартона или замочную скважину, режьте аккуратно и неглубоко.

Многие старые ванны приклеены к гипсокартону, как это было у нас. Если это так, вытащите старый гипсокартон и окружите его молотком, монтировкой и руками, начиная сверху и спускаясь вниз (фото 3а, б, в и г). Это также работает для плитки поверх гипсокартона или подложки. Наденьте пылезащитную маску, если гипсокартон покрыт плесенью или вы разрушаете старую штукатурку. Если старая окантовка была прикручена на место, просто выкрутите винты.

Снимите старую ванну

Фото 4: Отсоедините сливные трубы от ванны

Откройте панель доступа в соседней комнате и ослабьте накидные гайки, соединяющие старый перелив и слив с сифоном. При необходимости используйте плоскогубцы для шлицевых соединений.

Рис. B: Детали слива

Снимите башмак перелива и слива со старой ванны.

Фото 5: Поднимите один конец и снимите ванну

Разрежьте фартук с одной стороны (пластиковые ванны) с помощью лобзика, разрежьте герметик вдоль пола, удалите все крепления и поднимите ванну вверх и наружу.

Фото 6. Установка гвоздезабивателя 2×4

Вырежьте гвозди 2×4 по длине проема, вставьте их за края гипсокартона. Привод 1-1/4 дюйма. винты через гипсокартон, чтобы закрепить их. Восстановить изоляцию и пароизоляцию.

Чтобы отсоединить сливные линии, снимите панель доступа в соседней комнате, открывающую доступ к водопроводу. Отвинтите слив ванны и перелив в том месте, где он соединяется с P-ловушкой (фото 4 и рисунок B). Если старые патрубки слива и перелива застряли, обрежьте их сабельной пилой или ножовкой и отвинтите заглушки позже, когда ванна будет извлечена. Замените старые металлические ловушки новыми пластиковыми. Если вы планируете заменить душевой клапан, снимите его сейчас.

Обычно старую ванну трудно достать целиком. Вырежьте лобзиком кусок стекловолоконной или акриловой ванны и выньте ванну (фото 5). Стальные ванны более жесткие; вам, возможно, придется снять гипсокартон и выдвинуть их, хотя вы также можете часто наклонять их и выдвигать. Чугунные ванны слишком тяжелые, чтобы их можно было поднять. Разбейте его санями. Вы должны скользить в новые чугунные ванны.

Удалите заплесневелую изоляцию и при необходимости добавьте новые гвоздезабивные гвозди 2×4 для поддержки краев гипсокартона и новой подложки для плитки, которую вы добавите позже (Фото 6). Закрепите их шурупами, вбитыми в гипсокартон. Обычно нет необходимости прибивать их к сплошному каркасу. Но не добавляйте гвоздезабиватели к сливному концу ванны, пока не вставите новую ванну. Вам может понадобиться дополнительное пространство на стене, когда вы будете опрокидывать новую ванну.

Если у вас есть плесень, соскоблите ее и дайте месту полностью высохнуть, прежде чем покрывать его изоляцией и пароизоляцией.

Как заменить ванну

Фото 7: Проверка уровня ванны

Установите новую ванну на место и проверьте ее уровень. Определите размер прокладки, необходимой для ее выравнивания, затем снимите ванну и прикрепите прокладки в местах ножек ванны.

Фото 8: Закрепите ванну на стойках

Закрепите ванну на стойках. Проложите зазоры между шпильками и фланцем, чтобы избежать нагрузки на обод. Защитите ванну плотным картоном, пока будете забивать

Распакуйте новую ванну и установите ее на место. Перед тем, как приступить к установке ванны, проверьте уровень края ванны как спереди, так и сзади и сбоку (Фото 7). Фланцы для гвоздей на пластиковых ваннах не должны нести вес, поэтому ножки ванны должны иметь прочное, ровное опорное положение на полу. Промежутки менее 1/2 дюйма распорками из твердой древесины, металла или пластика (не используйте мягкую древесину для ванн с маленькими ножками, потому что древесина сломается). Для более толстых прокладок используйте доски или полоски фанеры. Используйте широкие прокладки и прибейте или приклейте их на место в местах ножек, чтобы они не сместились, когда ванна будет вставлена. В случае больших ванн производитель может попросить вас установить ванну во влажный слой раствора, который примет форму. дно ванны и обеспечить дополнительную поддержку.

Обратите внимание на то, как фартук (внешний край) вашей новой ванны прилегает к существующему полу. Теперь пришло время спланировать этот стык, пока вы еще можете снять ванну. Если повезет, новая ванна будет касаться пола почти так же, как и старая. Но у вас может быть больший зазор, или вам, возможно, придется подрезать отделочный пол, чтобы ванна подошла по размеру. Решения зависят от типа вашего пола и размера зазора. Одним из решений зазора является покрытие стыка тонкой пороговой планкой из массива или мрамора. Используйте силикон, чтобы приклеить его к ванне или полу, и загерметизируйте края вдоль ванны и пола.

Перед установкой бака добавьте новый дренажный башмак, пока до него еще легко добраться (Рисунок B). Положите толстое кольцо прозрачного силиконового герметика под обод и закрутите его вместе, следуя инструкциям производителя ванны.

Затем установите ванну и закрепите ее на стенных стойках в соответствии с рекомендациями производителя. В нашей ванне использовались специальные крепежные клипсы, которые мы крепили кровельными гвоздями, вбитыми чуть выше фланца (Фото 8).

Совет: защитите ванну

Во время работы обязательно защитите поверхность новой ванны бумагой или картоном. И оградить его от грязи и мусора.

Как установить окантовку

Фото 9. Сначала установите заднюю панель

Установите заднюю окантовку на место, а затем установите боковые панели. Отрежьте выступающие шпильки и обрежьте гипсокартон по мере необходимости, чтобы получить хорошую подгонку.

Фото 10: Тщательно измерьте смеситель и излив

Отцентрируйте и установите новый душевой клапан и медные линии. Затем измерьте точные центры носика ванны и клапана и разложите их на торцевой панели. Просверлите отверстия в торцевой панели.

Фото 11: Закрепите панели

Установите панели, зафиксируйте их на ванне и отрегулируйте, пока верхние части не станут ровными. Затем предварительно просверлите и закрепите фланцы на каждой шпильке. Добавьте прокладки, чтобы заполнить зазоры и сохранить фланец прямым.

Установите заднюю часть окантовки на край ванны, временно удерживая ее на месте с помощью гвоздя над верхним фланцем. Затем установите боковые панели (Фото 9). Здесь производители допускают небольшой люфт, но не слишком большой. Вырежьте все деформированные или не отвесные шпильки, чтобы панели плотно прилегали к краю ванны. Вы можете добавить прокладку позже, если обнаружите зазор (Фото 11). Именно здесь установка идеально ровной ванны окупается! Панели должны выровняться в пределах примерно 1/8 дюйма. Если это не так, перепроверьте уровень вашей ванны.

Отцентрируйте новый душевой клапан на ванне и припаяйте его на рекомендуемом расстоянии от готовой стены (Фото 10). Возможно, вам придется сместить старый клапан внутрь или наружу, чтобы он подходил к новой окантовке.

Установите заднюю панель на место и измерьте центры клапана и носика ванны. Проведите эти измерения дважды! Отметьте эти точки на торцевой панели и вырежьте отверстия. Кольцевые пилы делают самые чистые пропилы, но вы также можете делать пропилы острым 1-дюймовым лезвием. лопата или электролобзик (с обратной стороны).

Установите боковые панели, зафиксировав углы. Если верхние части панелей находятся в пределах 1/8 дюйма друг от друга, осторожно постучите по высокой панели резиновым молотком. В противном случае, переделайте выравнивание ванны или побрейте стены, чтобы получить более идеальную посадку.

Прикрепите панели к стене с помощью крепежа, указанного производителем. Проденьте их через слегка увеличенные предварительно просверленные отверстия (Фото 11). Следуйте инструкциям производителя по нанесению герметика.

Отделка стен вокруг ванны

Рисунок C: Деталь установки окантовки

Тщательно заполните над окантовкой для плавного перехода к настенной панели.

Фото 12: Заполните зазоры между стеной и панелями

Закройте фланец и зазор 1/4-дюйм. покровитель плитки. Предварительно просверлите большие отверстия и закрутите специальные винты для подложки, чтобы не сломать тонкую подложку.

Фото 13: Плитка и затирка

Сначала уложите плитку на заднюю стену, отцентровав макет. Затем, начиная с внешнего угла торцевых стен, укладывайте плитку к задней стене и вниз к полу. Дайте клею схватиться, затем нанесите раствор.

Для красивой отделки стен вокруг новой окантовки требуется особое внимание к деталям. Из-за толщины фланца используйте 3/8- или 1/4-дюйма. подкладочная доска, чтобы поверхность оставалась на одном уровне с гипсокартоном (фото 12). Кроме того, мы выбрали плитку вокруг всех краев, чтобы закрыть стык и избежать сложной работы по оклейке лентой. Тонкая подложка хрупка узкими полосками; предварительно просверлите и закрепите его на шпильках специальными винтами, предназначенными для опорной доски. Держите его на расстоянии около 1/8 дюйма от края окантовки (рис. C).

Очистите и загрунтуйте окрашенные стены перед облицовкой плиткой. Затем уложите плитку, работая от внешних углов на торцевых стенах и от центра на задней стене для симметричного расположения (Фото 13). Заделайте стык плитки/ванны на следующий день после затирки швов.

Установите готовую сантехнику

Фото 14: Установите накладку смесителя

Установите накладку и ручку клапана. Добавьте герметик и аккуратно установите носик на место.

Теперь закончите сантехнику. Нанесите полоску силикона по краям каждого отверстия в окантовке и установите накладку смесителя и носик ванны. (Избегайте изгиба окантовки внутрь при затягивании.) Обрежьте новую сливную линию и перелив по длине и подсоедините их к P-сифону и баку. Затем запустите воду в ванну, чтобы проверить, нет ли утечек.

Примечание редактора: что делать со старыми трубами

Если вы нашли старую стальную трубу в стене, это не означает, что вам нужно заново провести водопровод во всем доме. Можно сделать переход с оцинкованной трубы водопровода на медную или пластиковую (ХПВХ). Для меди используйте специальную диэлектрическую муфту — фитинг, предотвращающий коррозию. Если у вас стальные водосточные трубы, используйте специальную «муфту-мишень» для переходов на пластиковые водостоки. Вся эта фурнитура доступна в хозяйственных магазинах и домашних центрах во многих размерах.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

  • 4-in-1 screwdriver
  • Adjustable wrench
  • Caulk gun
  • Circular saw
  • Cordless drill
  • Drill bit set
  • Grout float
  • Hammer
  • Hearing protection
  • Hole saw kit
  • Level
  • Зубчатый шпатель
  • Трубный ключ
  • Монтировка
  • Защитные очки
  • Плоскогубцы для шлицевых соединений
  • Рулетка
  • Канцелярский нож

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, заранее подготовив все необходимые материалы. Вот список.

  • 1-1/2 дюйма кровельные гвозди
  • 1/4 дюйма. обшивка (1 лист)
  • Клей
  • Винты обшивки (коробка)
  • Герметик
  • Затирка
  • Новая ванна и окантовка
  • Painting supplies
  • Plumbing Supplies (as needed)
  • Tile
  • Tub/Shower Faucet
  • Two 2x4x8

Originally Published: November 29, 2018

Similar Projects

Popular How-To Videos

6 способов починить сломанный пластик

цех

Ремонт пластиковых предметов может сбить с толку того, кто никогда этим раньше не занимался. Нет детали, которую нужно заменить (обычно), нет гайки, которую нужно затянуть, просто что-то… деформированное или треснувшее. Там нечего ремонтировать, кроме самого материала.

Работать с пластиком проще, чем вы можете себе представить. При некотором нагреве и некотором давлении многие элементы можно довольно просто починить. Поэтому, прежде чем вы смиритесь с тем, что выбросите сломанный кусок пластика в мусорное ведро, вот несколько методов, которые вы можете использовать для ремонта пластика.

Горячая вода, холодная вода

Этот совет взят из мира коллекционирования фигурок. Пока я исследовал, это появилось на различных фан-форумах с очень небольшими вариациями от одного источника к другому. Пластмассы (особенно маленькие или тонкие детали) не нуждаются в сильном нагреве, чтобы стать достаточно мягкими, чтобы ими можно было манипулировать. Просто нагрейте немного воды на плите или в микроволновой печи, пока она не закипит, и приготовьте миску с холодной водой. Поместите пластиковую деталь в воду, чтобы нагреть ее. Периодически вынимайте изделие из ванны с горячей водой и проверяйте его эластичность. Со временем он станет достаточно мягким, чтобы его можно было распрямить пальцами. Как только вы примете желаемую форму, положите пластиковый предмет в холодную воду, чтобы он остыл.

Эта техника предназначена не только для фигурок и их гнутых катан. Недавно я использовал этот метод, чтобы исправить немного деформированного пластика на моем погружном блендере, который мешал моему лезвию подключиться к двигателю. Это заняло около 15 минут и избавило меня от необходимости замены исправного устройства.

Сварка пластика под действием тепла

Если у вас есть два отдельных куска пластика, которые необходимо соединить, или если у вас есть трещина, вам потребуется выполнить сварку пластика. Основная идея состоит в том, чтобы нагреть соединяемые края, чтобы расплавить пластик, пока он не станет достаточно жидким, чтобы смешать края вместе. В канавку можно вплавить дополнительный пластик, чтобы создать более прочную связь, но в зависимости от ситуации это не всегда необходимо.

Существуют инструменты, специально предназначенные для сварки пластмасс, с насадками для каждого этапа процесса, но для мелкого или разового ремонта достаточно дешевого паяльника низкой мощности. Видео выше из Delboy’s Garage демонстрирует эту технику, а также показывает, как вставлять небольшие металлические проволоки, чтобы «сшивать» трещины в пластике вместе.

Важно: Плавление пластика может быть токсичным, поэтому делайте это в хорошо проветриваемом помещении.

Сварка пластика трением

Сварка трением — еще один способ соединения пластика. Небольшой кусочек пластика (например, короткий отрезок нити для 3D-печати) вращается с высокой скоростью и прижимается к предполагаемому соединению между двумя отдельными пластиковыми частями. Трение плавит пластик двух соединяемых частей, а также пластик, который вращается, что создает прочную связь.

В середине 1970-х годов компания Mattel продала игрушку Spin Welder, которая работала по этому принципу, а в 2012 году Фрэн Бланш из Frantone Electronics вновь обратилась к идее создать свой собственный сварочный аппарат трением с использованием недорогого вращающегося инструмента. Это особенно хороший метод для исправления опечаток 3D-принтера, поскольку вы можете точно подобрать пластик, используя одну и ту же нить.

Пластиковые заплатки

Если у вас достаточно большая дыра, вам нужно прибегнуть к пластиковой заплате. Кажется, что ответ на эту конкретную проблему лучше всего нашли каякеры. Используя источник тепла (предпочтительно тепловой пистолет), смягчите края отверстия и участок пластика, который вы будете использовать в качестве заплатки, и осторожно поместите его, чтобы убедиться, что отверстие полностью закрыто. Становится довольно жарко, поэтому вам понадобятся перчатки. После того, как заплатка будет на месте, вы можете использовать горячую металлическую ложку или шпатель, чтобы сгладить края.

Важно: Используйте тот же пластик для нашивки.

Использование ацетона для АБС-пластика

Ацетон — это растворитель, который довольно эффективно плавит АБС-пластик. Поклонники 3D-печати используют ацетон для сглаживания 3D-печатных поверхностей, склеивания деталей и устранения опечаток.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
