Опубликовано Как определить сечение провода по диаметру и наоборот: формулы и готовые таблицы
Провода широко применяются в сфере электрических сетей самого разного назначения. Транспортировка энергии посредством кабельно-проводниковых изделий на первый взгляд кажется простой и понятной.
Однако для обеспечения безопасной эксплуатации электропроводки, необходимо учесть ряд важных нюансов при проектировании и обустройстве электрических сетей. Одна из таких деталей – умение правильно рассчитать сечение провода по диаметру, ведь от точности определения зависит граница допустимого тока, идущего через проводник.
Как определить сечение или диаметр, есть ли разница между этими параметрами? Постараемся разобраться в статье. Кроме того, мы подготовили сводные таблицы, которые помогут выбрать проводник в зависимости от условий монтажа электросети, материала изготовления кабельной жилы и мощностных характеристик подключаемых агрегатов.
Содержание статьи:
- Необходимость и порядок проведения расчета
- Определение диаметра жилы проводника
- Вычисление сечения электрического провода
- Определение диаметра по сечению
- Таблицы для выбора подходящего проводника
- Выводы и полезное видео по теме
Необходимость и порядок проведения расчета
Электрическим током питается самое разное оборудование, обладающее различной мощностью.
И диапазон мощностей весьма обширный.
Каждый отдельно взятый электрический аппарат представляет собой нагрузку, в зависимости от величины которой требуется подвод тока определенной силы.
По «умолчанию» или банальному незнанию основ электрики проводники несложно подключить, игнорируя все существующие требования к диаметрам и сечениям. Другой вопрос – что может получиться из такой практики в процессе эксплуатации
Необходимое количество тока под требуемую нагрузку можно пропустить через провода разного диаметра (сечения).
Но в условиях недостаточного сечения проводника для прохождения заданного объёма тока возникает эффект увеличенного сопротивления. Как следствие – отмечается нагрев провода (кабеля).
Если игнорировать подобное явление и продолжать пропускать ток, создаётся реальная опасность нагрева вплоть до момента возгорания. Такая ситуация грозит серьёзной аварийной ситуацией. Вот почему расчетам и подбору цепей передачи тока к нагрузке требуется уделять повышенное внимание.
Последствия неточных расчетов электрических проводников по сечению (диаметру) могут сопровождаться явлениями от незначительной деформации изолирующего материала до реального возгорания и крупного пожара
Правильный расчёт, грамотный подбор положительно сказывается и на работе оборудования, выступающего в качестве нагрузки.
Так что, помимо фактора безопасности, расчёт сечений электрического кабеля по диаметру или наоборот, является обязательным действием с точки зрения обеспечения эффективной эксплуатации электрических машин.
Определение диаметра жилы проводника
Собственно, выполнить эту операцию можно простым линейным замером. Для точного замера рекомендуется использовать точечный инструмент, например, штангенциркуль, а ещё лучше — микрометр.
Относительно низкий по точности результат, но вполне приемлемый для многих вариантов применения проводов даёт замер диаметра обычной линейкой.
Замер и определение диаметра жилы точечным инструментом, в качестве которого выступает штангенциркуль.
Этот способ линейного измерения даёт результат, достаточно точный для последующего расчета сечения проводника
Конечно же, измерение следует проводить в состоянии оголенного проводника, то есть предварительно .
Кстати, изоляционным покрытием, к примеру, медного провода, считается также тонкий слой напыления лака, которое также необходимо снимать, когда требуется очень точный расчет.
Существует «бытовой» способ измерения диаметра, пригодный в тех случаях, когда под руками отсутствуют точечные измерительные инструменты. Для применения способа потребуется отвертка электрика и школьная линейка.
Проводник под измерение предварительно зачищается от изоляции, после чего наматывается плотно виток к витку на штанге отвертки. Обычно мотают десяток витков – удобное число для математических расчетов.
Линейное измерение диаметра – ещё один широко распространенный способ определения параметра проводника для расчета мощности (пропускной способности). Применяется с использованием обычной линейки и любого основания, куда допустимо намотать проводник (+)
Далее намотанную на штанге отвертки катушку измеряют линейкой от первого до последнего витка.
Полученное значение на линейке необходимо разделить на число витков (в данном случае на 6). Результатом такого нехитрого расчета будет диаметр жилы провода.
Вычисление сечения электрического провода
Для определения значения сечения жилы проводника придется уже пользоваться математической формулировкой.
По сути, сечением жилы проводника является площадь поперечного среза – то есть, площадь круга. Диаметр которого определяется методикой, описанной выше.
Сечение жилы – фактически площадь круга. Соответственно вычисление этого сегмента геометрической математики допустимо выполнить посредством традиционной формулы при условии известного значения диаметра или радиуса
Опираясь на значение диаметра, несложно получить значение радиуса, разделив диаметр пополам.
Собственно, потребуется к полученным данным добавить константу «π» (3,14), после чего можно вычислить значение сечения по одной из формул:
S = π*R2 или S = π/4*D2,
где:
- D — диаметр;
- R — радиус;
- S — поперечное сечение;
- π — константа, соответствующая 3,14.
Указанные классические формулы используются и для определения сечения многожильных проводников. Стратегия расчёта остается практически неизменной, за исключением некоторых деталей.
В частности, изначально вычисляется сечение одной жилы из пучка, после чего полученный результат умножается на общее количество жил.
Рассчитать сечение многожильного проводника допустимо при помощи того же математического способа, что применяется к одинарному проводу, но дополнительно учитывается число существующих жил в качестве множителя
Почему следует считать важным фактором ? Очевидный момент, связанный напрямую законом Джоуля-Ленца, – потому что параметром сечения проводника определяется граница допустимого тока, текущего через этот проводник.
Определение диаметра по сечению
Математическим расчетом допустимо определить диаметр жилы проводника, когда известен параметр сечения.
Это, конечно, не самый практичный вариант, учитывая наличие более простых способов определения диаметра, но использование такого варианта не исключается.
Измерение диаметра с высокой точностью при помощи слесарного инструмента – микрометра, даёт практически аналогичный результат, когда расчеты проводят с помощью формулы
Для выполнения расчета потребуются фактически те же самые числовые сведения, что использовались при расчетах сечения с помощью математической формулы.
То есть, константа «π» и значение площади круга (сечения).
Применяя эти значения формулы ниже, получают значение диаметра:
D = √4S/π,
где:
- D — диаметр;
- S — поперечное сечение;
- π — константа, соответствующая 3,14.
Применение этой формулы может быть актуальным, когда известен параметр сечения и под руками нет никаких подходящих инструментов для измерения диаметра.
Параметр сечения допустимо получить, к примеру, из документации на проводник или из таблицы для расчетов, где представлены наиболее часто используемые классические варианты.
Таблицы для выбора подходящего проводника

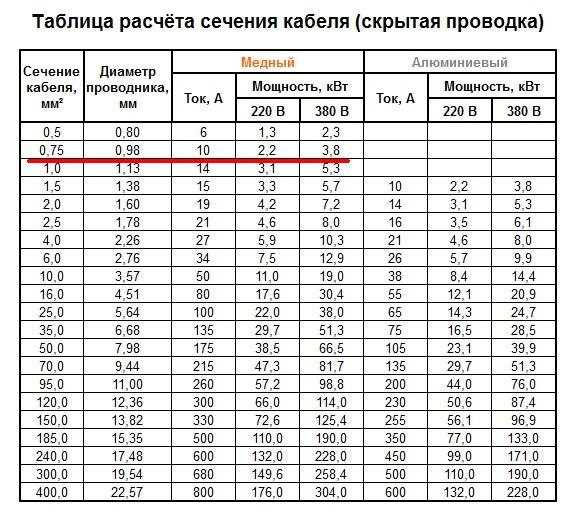

Удобным и практичным вариантом подбора нужного провода (кабеля) является пользование специальными таблицами, где обозначены диаметры и сечения относительно мощностей и/или проводимых токов.
Наличие такой таблицы под рукой – легкий и простой способ быстро определиться с проводником под требуемую электрическую установку.
Определение нужных значений посредством классической таблицы – один из наиболее удобных способов выбора требуемого проводника при производстве монтажных работ
Учитывая, что традиционными проводниками электротехнического монтажа выступают продукты с медными или алюминиевыми жилами, существуют таблицы для обоих видов металлов.
Также табличными данными зачастую представлены значения для напряжения 220 вольт и 380 вольт. Плюс, учитываются значения условий монтажа — закрытая или .
Фактически получается, что на одном листе бумаги или на картинке, загруженной в смартфон, содержится объёмная техническая информация, которая позволяет обойтись без отмеченных выше математических (линейные) расчетов.
Более того, многие производители кабельной продукции, чтобы упростить покупателю выбор нужного проводника, к примеру, под установку розеток, предлагают таблицу, в которой внесены все нужные значения.
Останется только определить, какая нагрузка планируется на конкретную электроточку и каким образом будет выполнен монтаж, и на основании этой информации подобрать правильный провод с медными или алюминиевыми жилами.
Примеры таких вариантов расчета диаметра провода по сечению приведены в таблице, где рассмотрены варианты для медных и алюминиевых жил, а также способы укладки проводки — открытый или скрытый тип. Из первой таблицы можно определить показатель .
Таблица соответствия сечения диаметру медных и алюминиевых жил в зависимости от условий монтажа
| Мощность, Вт | Ток, А | Медная жила проводника | Алюминиевая жила проводника | ||||||
| Открытый тип | Закрытый тип | Открытый тип | Закрытый тип | ||||||
| S, мм2 | D, мм | S, мм2 | D, мм | S, мм2 | D, мм | S, мм2 | D, мм | ||
| 100 | 0,43 | 0,09 | 0,33 | 0,11 | 0,37 | 0,12 | 0,40 | 0,14 | 0,43 |
| 200 | 0,87 | 0,17 | 0,47 | 0,22 | 0,53 | 0,25 | 0,56 | 0,29 | 0,61 |
| 300 | 1,30 | 0,26 | 0,58 | 0,33 | 0,64 | 0,37 | 0,69 | 0,43 | 0,74 |
| 400 | 1,74 | 0,35 | 0,67 | 0,43 | 0,74 | 0,50 | 0,80 | 0,58 | 0,86 |
| 500 | 2,17 | 0,43 | 0,74 | 0,54 | 0,83 | 0,62 | 0,89 | 0,72 | 0,96 |
| 750 | 3,26 | 0,65 | 0,91 | 0,82 | 1,02 | 0,93 | 1,09 | 1,09 | 1,18 |
| 1000 | 4,35 | 0,87 | 1,05 | 1,09 | 1,18 | 1,24 | 1,26 | 1,45 | 1,36 |
| 1500 | 6,52 | 1,30 | 1,29 | 1,63 | 1,44 | 1,86 | 1,54 | 2,17 | 1,66 |
| 2000 | 8,70 | 1,74 | 1,49 | 2,17 | 1,66 | 2,48 | 1,78 | 2,90 | 1,92 |
| 2500 | 10,87 | 2,17 | 1,66 | 2,72 | 1,86 | 3,11 | 1,99 | 3,62 | 2,15 |
| 3000 | 13,04 | 2,61 | 1,82 | 3,26 | 2,04 | 3,73 | 2,18 | 4,35 | 2. 35 |
| 3500 | 15,22 | 3,04 | 1,97 | 3,80 | 2,20 | 4,35 | 2,35 | 5,07 | 2,54 |
| 4000 | 17,39 | 3,48 | 2,10 | 4,35 | 2,35 | 4,97 | 2,52 | 5,80 | 2,72 |
| 4500 | 19,57 | 3,91 | 2,23 | 4,89 | 2,50 | 5,59 | 2,67 | 6,52 | 2,88 |
| 5000 | 21,74 | 4,35 | 2,35 | 5,43 | 2,63 | 6,21 | 2,81 | 7,25 | 3,04 |
| 6000 | 26,09 | 5,22 | 2,58 | 6,52 | 2,88 | 7,45 | 3,08 | 8,70 | 3,33 |
| 7000 | 30,43 | 6,09 | 2,78 | 7,61 | 3,11 | 8,70 | 3,33 | 10,14 | 3,59 |
| 8000 | 34,78 | 6,96 | 2,98 | 8,70 | 3,33 | 9,94 | 3,56 | 11,59 | 3,84 |
| 9000 | 39,13 | 7,83 | 3,16 | 9,78 | 3,53 | 11,18 | 3,77 | 13,04 | 4,08 |
| 10000 | 43,48 | 8,70 | 3,33 | 10,87 | 3,72 | 12,42 | 3,98 | 14,49 | 4,30 |
Кроме того, существует стандарт сечений и диаметров, распространяемый на круглые (фасонные) неуплотненные и уплотненные токопроводящие жилы кабелей, проводов, шнуров.
Эти параметры регламентирует ГОСТ 22483-2012.
Под стандарт подпадают кабели из медной (медной луженой), алюминиевой проволоки без металлического покрытия или с металлическим покрытием.
Медные и алюминиевые жилы кабелей и проводов стационарной укладки разделяют по классам 1 и 2. Провода, шнуры, кабели нестационарной и стационарной укладки, где требуется повышенная степень гибкости на монтаже, разделяются на классы от 3 до 6.
Таблица соответствия по классам для кабельных (проводных) медных жил
| Номинальное сечение жилы, мм2 | Максимально допустимый диаметр медных жил, мм | ||||
| однопроволочных (класс 1) | многопроволочных (класс 2) | многопроволочных (класс 3) | многопроволочных (класс 4) | гибких (классы 5 и 6) | |
| 0,05 | — | — | — | 0,35 | — |
| 0,08 | — | — | — | 0,42 | — |
| 0,12 | — | — | — | 0,55 | — |
| 0,20 | — | — | — | 0,65 | — |
| 0,35 | — | — | — | 0,9 | — |
| 0,5 | 0,9 | 1,1 | 1,1 | 1,1 | 1,1 |
| 0,75 | 1,0 | 1,2 | 1,2 | 1,3 | 1,3 |
| 1,0 | 1,2 | 1,4 | 1,5 | 1,5 | 1,5 |
| 1,2 | — | — | 1,6 | 1,6 | — |
| 1,3 | 1,5 | 1,7 | 1,8 | 1,8 | 1,8 |
| 2,0 | — | — | 1,9 | 2,0 | — |
| 2,5 | 1,9 | 2,2 | 2,4 | 2,5 | 2,6 |
| 3,0 | — | — | 2,5 | 2,6 | — |
| 4 | 2,4 | 2,7 | 2,8 | 3,0 | 3,2 |
| 5 | — | — | 3,0 | 3,2 | — |
| 6 | 2,9 | 3,3 | 3,9 | 4,0 | 3,9 |
| 8 | — | — | 4,0 | 4,2 | — |
| 10 | 3,7 | 4,2 | 4,7 | 5,0 | 5,1 |
| 16 | 4,6 | 5,3 | 6,1 | 6,1 | 6,3 |
| 25 | 5,7 | 6,6 | 7,8 | 7,8 | 7,8 |
| 35 | 6,7 | 7,9 | 9,1 | 9,1 | 9,2 |
| 50 | 7,8 | 9,1 | 11,6 | 11,6 | 11,0 |
| 70 | 9,4 | 11,0 | 13,7 | 13,7 | 13,1 |
| 95 | 11,0 | 12,9 | 15,0 | 15,0 | 15,1 |
| 120 | 12,4 | 14,5 | 17,1 | 17,2 | 17,0 |
| 150 | 13,8 | 16,2 | 18,9 | 19,0 | 19,0 |
| 185 | — | 18,0 | 20,0 | 22,0 | 21,0 |
| 240 | — | 20,6 | 23,0 | 28,3 | 24,0 |
| 300 | — | 23,1 | 26,2 | 34,5 | 27,0 |
| 400 | — | 26,1 | 34,8 | 47,2 | 31,0 |
| 500 | — | 29,2 | 43,5 | — | 35,0 |
| 625 | — | 33,0 | — | — | — |
| 630 | — | 33,2 | — | — | 39,0 |
| 800 | — | 37,6 | — | — | — |
| 1000 | — | 42,2 | — | — | — |
Для алюминиевых проводников и кабелей ГОСТом 22483-2012 также предусмотрены параметры номинального сечения жилы, которые отвечают соответствующему диаметру, зависящему от класса жилы.
Более того, согласно этому же ГОСТу, указанные диаметры можно использовать для медного проводника класса 1, если требуется вычислить его минимальный диаметр.
Таблица соответствия по классам для кабельных (проводных) алюминиевых жил
| Номинальное сечение жилы, мм2 | Диаметр круглых жил (алюминиевых), мм | |||
| Класс 1 | Класс 2 | |||
| минимальный | максимальный | минимальный | максимальный | |
| 16 | 4,1 | 4,6 | 4,6 | 5,2 |
| 25 | 5,2 | 5,7 | 5,6 | 6,5 |
| 35 | 6,1 | 6,7 | 6,6 | 7,5 |
| 50 | 7,2 | 7,8 | 7,7 | 8,0 |
| 70 | 8,7 | 9,4 | 9,3 | 10,2 |
| 95 | 10,3 | 11,0 | 11,0 | 12,0 |
| 120 | 11,6 | 12,4 | 12,5 | 13,5 |
| 150 | 12,9 | 13,8 | 13,9 | 15,0 |
| 185 | 14,5 | 15,4 | 15,5 | 16,8 |
| 240 | 16,7 | 17,6 | 17,8 | 19,2 |
| 300 | 18,8 | 19,8 | 20,0 | 21,6 |
| 400 | — | — | 22,9 | 24,6 |
| 500 | — | — | 25,7 | 27,6 |
| 625 | — | — | 29,0 | 32,0 |
| 630 | — | — | 29,3 | 32,5 |
Дополнительные рекомендации по выбору типа проводов и кабелей для обустройства электрических сетей в квартире и доме приведены в статьях:
Выводы и полезное видео по теме
Видеороликом ниже демонстрируется практический пример определения сечения проводника простыми методами.
Просмотр ролика рекомендуется, так как наглядно представленная информация способствует увеличению объёма знаний:
Работа с электрическими проводами всегда требует ответственного отношения с точки зрения расчета.
Поэтому электрик любого ранга должен знать методику расчета и уметь пользоваться существующими техническими таблицами. Тем самым достигается не только существенная экономия средств на монтаже за счет точного расчета, но главное — гарантируется безопасность эксплуатации вводимой линии.
Есть, что дополнить, или возникли вопросы по определению сечения провода? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом подбора проводов для обустройства электрической сети в доме или квартире. Форма для связи находится в нижнем блоке.
формулы, и таблицы расчета сечения. 140 фото различных типов сечений кабеля
Не каждый знает, что сечение провода — это не диаметр, ведь возникшая путаница может привести к неразумным тратам, сложностям в монтаже и более страшным последствиям, короткому замыканию, возгоранию и даже пожару.
Предотвратить все это легко, если правильно рассчитать требуемое сечение и выбрать из предлагаемого производителями многообразия.
Существует несколько способов, как определить сечение провода по сторонним характеристикам кабеля, например, силе тока, диаметру или пропускаемой мощности. Ниже поговорим о самых простых и результативных из них.
Краткое содержимое статьи:
Что такое сечение
Но сначала разберемся с понятиями. Сечение — это площадь поперечного среза провода, которое легко измерить, если разрезать кабель пополам. В значение включается только размер медной или алюминиевой жилы, а изоляционный слой не учитывается.
Чтобы узнать, какова площадь среза конкретного проводника, можно заглянуть в таблицу сечения проводов определенного вида, марки и производителя. Там же можно заметить и влияние данного значения на другие эксплуатационные характеристики кабеля.
Например, чем больше сечения, тем выше его:
- Номинальное напряжение;
- Максимальная нагрузка;
- Толщина изоляционного слоя.
То есть, если не уделить должного внимания расчету и подбору сечения, подключить в одну линию провода разного сечения, можно встроить в существующую проводку проводник с совершенно противоположными, неподходящими и несоответствующими параметрами. Результат будет плачевным: утечка тока, короткое замыкание, риск жизни, здоровью и имуществу жильцов.
Как узнать сечение
Определить, какое сечение у проводника несложно: достаточно взглянуть на наружную маркировку у продаваемой проводки или самостоятельно измерить в домашних условиях. Как это сделать точно и грамотно, описано ниже.
Сечение на маркировке
Площадь поперечного сечения обязательно указывается на внешней оболочке шнура, но необходимо знать, какая цифра отвечает за обозначение данного показателя.
По стандартам ГОСТ и других общепринятых международных нормативов сечением будет второе по последовательности число или цифра (первое — количество жил, а третье — номинально выдерживаемое напряжение).
Однако стоит учитывать, что погрешность заводского измерения достигает отметки в 40%, что может привести к негативным последствиям. Поэтому лучше проверять указанную маркировку на точность, с чем помогут приведенные ниже способы.
Рассчитать сечение по диаметру
Проще и точнее всего узнать площадь поперечного среза по диаметру. Пошаговая инструкция, как рассчитать сечение таким способом, выглядит так:
- Измерить диаметр проводника с помощью линейки, штангенциркуля или микрометра.
- Получившееся значение возвести в квадрат.
- Дополнительно умножить полученное число на 0,785.
Если провод имеет несколько жил, то диаметр умножается на число жил.
Никто не помешает таким способом проверить заводские значения или узнать сечение у домашней электрической сети. Достаточно иметь измерительный инструмент и калькулятор.
Узнать сечение по-другому
Популярны и другие методы измерения.
Например, при обустройстве новой электрической линии лучше подобрать сечение по силе тока. Для этого необходимо:
- Распланировать отдельные ветки для каждой комнаты.
- Продумать количество приборов, постоянно подключенных к сети.
- Суммировать общую нагрузку на сеть.
- Открыть таблицу сечений и подобрать подходящее по округленной в большую сторону силе тока.
Здесь важно помнить, что чем больше сечение, тем безопаснее передача постоянного и переменного тока, пускаемого по линии. Поэтому лучше взять «запас» в несколько миллиметров.
Что надо помнить
В любом случае необходимо учитывать, что:
- Заводская маркировка имеет погрешности.
- Медный провод, даже имея меньшее сечение, способен выдерживать и передавать большие нагрузки, чем алюминиевый проводник.
- Некоторые производители идут на обман, визуально увеличивая толщину за счет толстого слоя изоляции.
Правильно подобранное сечение — это залог безопасного и полноценного пользования электричеством.
Чтобы это получить, достаточно лишь грамотно измерить площадь среза, в чем помогут приведенные выше инструкции.
Фото сечения провода (кабеля) по диаметру
Вам понравилась статья? Поделитесь 😉
Площадь поперечного сечения провода
Как рассчитать площадь поверхности провода? Какова формула площади поперечного сечения? Эта статья ответит на эти и другие вопросы. Продолжайте читать, чтобы узнать, как рассчитать площадь поверхности провода. Кроме того, мы объясним, из чего состоит площадь поперечного сечения провода.
Как только вы поймете эти термины, вы сможете рассчитать площадь поперечного сечения провода.
Площадь поперечного сечения провода
Площадь поперечного сечения провода – это площадь круглой или эллиптической плоскости, проходящей через предмет под прямым углом к его длине. Провод с круглым поперечным сечением будет иметь площадь, равную диаметру провода, умноженному на угол поперечного сечения. С другой стороны, прямоугольный блок, разрезанный под углом, будет иметь площадь, равную углу его поперечного сечения. Поэтому, когда вы измеряете площадь поперечного сечения провода, вы должны сначала определить его толщину.
Площадь поперечного сечения провода рассчитывается путем деления длины одной стороны на его ширину. Затем вы умножаете две стороны на их квадраты. Например, провод толщиной 3/8 дюйма и шириной 4 дюйма имеет площадь поперечного сечения 0,375 дюйма. Преобразовав эти измерения, вы получите измерение диаметра провода в квадратных дюймах. Затем вы умножаете это значение на 4000, чтобы получить площадь провода.
Какова формула площади поперечного сечения?
При измерении площади поперечного сечения провода вам необходимо знать его диаметр и длину. К счастью, формула площади поперечного сечения довольно проста. Площадь поперечного сечения провода равна квадрату его диаметра, измеренного в милах. Его можно рассчитать, рисуя катанку. Вы также можете найти площадь поперечного сечения провода, возведя его диаметр в квадрат в дюймах.
Чтобы рассчитать площадь поперечного сечения провода, нужно умножить его длину на диаметр. Однако формула предполагает чистый разрез 90 градусов. На самом деле, вы можете получить больший результат, если сделаете разрез под углом 45 градусов. Площадь провода в круге составляет примерно 1000 мил на квадратный дюйм. Многожильные кабели имеют площадь поперечного сечения 4000 мил в квадрате.
Чтобы рассчитать площадь поперечного сечения провода, сначала определите его средний диаметр. Разделите это число на 10. Далее умножьте результат на количество кабелей.
Например, отрезок провода диаметром 16 мм нуждается в силе тока 32 ампера. Вы можете округлить до четырех миллиметров для простоты расчетов. Формула площади поперечного сечения провода относится к категории табличных данных.
Что такое площадь поперечного сечения в электричестве?
Площадь поперечного сечения проводника измеряется в мм2. Он равен площади поверхности круга, деленной на радиус объекта. В случае электричества площадь поперечного сечения провода равна площади поверхности круга того же радиуса. Площадь вены всегда будет круглой. При расчете сопротивления диаметр жилы должен быть больше поперечного сечения проводника.
Сопротивление провода — это сложность протекания по нему тока. Длинный провод имеет большее сопротивление, чем короткий, потому что при прохождении электроны сталкиваются с большим количеством ионов. В тонком проводе меньше места для прохождения свободных электронов. Сопротивление и площадь поперечного сечения обратно пропорциональны. Но вы обнаружите, что эта формула сбивает с толку, когда вам нужно учитывать несколько событий.
Какова площадь поверхности провода?
Площадь поверхности провода можно измерить, рассчитав площадь его поперечного сечения. Площадь поверхности одной жилы медной проволоки диаметром 0,20 мм эквивалентна площади поверхности круга радиусом r. Это измерение можно округлить до сотых долей метра. Кроме того, вы можете узнать площадь поверхности цилиндра, сделанного из проволоки в один мм, используя известную формулу.
Проволока большого диаметра имеет большую площадь поверхности, чем проволока малого диаметра. Провода меньшего диаметра обычно измеряются в миллиметрах. В двух словах, провода можно измерять в квадратных единицах или в круговых милах. Площадь поперечного сечения проволоки проще всего рассчитать в круговых милах, а не в квадратных единицах, поскольку шкала измерения диаметра проволоки обратная.
Какой формы площадь поперечного сечения провода?
Площадь поперечного сечения провода равна площади окружности диаметром d и радиусом r. Поскольку диаметр проволоки больше ее толщины, площадь всегда будет больше.
Это измерение также полезно для понимания различий между многожильным проводом и сплошным проводом. Площадь поперечного сечения проводов также может быть использована для определения сопротивления.
Чтобы понять формулу, сначала нам нужно определить поперечное сечение. Поперечное сечение — это общая область трехмерного объекта. Например, длинная цилиндрическая труба будет иметь поперечное сечение, представляющее собой концентрическую окружность. Балка будет называться в зависимости от формы ее поперечного сечения. В основном площадь поперечного сечения равна его высоте, ширине и толщине. Калькулятор поперечного сечения даст вам площадь поперечного сечения цилиндра диаметром 10, высотой H и толщиной t1.
Провод может быть круглым или овальным в поперечном сечении. Также возможно эллипсоидальное сечение. Обе проволочные формы имеют центральную талию уже, чем остальные. S-образная проволока имеет гораздо более тонкую стенку и пучок, чем Z-образная проволока. Это означает, что S-образный провод легче согнуть, чем Z-образный.
В общем случае площадь поперечного сечения провода будет больше, чем у квадрата.
Площадь поперечного сечения равна диаметру?
Площадь поперечного сечения – это квадрат длины одной стороны проводника. Затем умножьте квадратную длину другой стороны. Например, возьмем прямоугольный проводник толщиной 3/8 дюйма и шириной четыре дюйма. Толщина выражается как 0,375 дюйма. Это эквивалентно 4000 мил. Точно так же ширина, выраженная в дюймах, равна 375 милам. Затем умножьте 375 мил на 4000 мил, чтобы найти площадь поперечного сечения.
Площадь поперечного сечения провода измеряется по формуле: A = 1/pd2, где p — длина в футах. Его диаметр равен площади круга с радиусом r. Площадь поперечного сечения провода n-го калибра равна квадрату его диаметра. Как только вы нашли площадь поперечного сечения провода, вы можете рассчитать средний диаметр провода.
В чем разница между площадью и поперечным сечением.
Размер провода можно измерить, используя площадь и поперечное сечение проводника.
Площадь провода относится к пространству, в котором могут проходить медные провода. Важно отметить, что площадь поперечного сечения и диаметр не совпадают. Точно так же многожильный провод имеет большее поперечное сечение, чем сплошной провод. Итак, размер сплошного провода важнее площади его поперечного сечения.
Площадь поперечного сечения провода меньше общей площади его поверхности. Вообще говоря, провода большого диаметра имеют большую площадь поперечного сечения, чем провода малого диаметра. Площадь поперечного сечения провода может быть выражена либо в квадратных единицах, либо в круговых милах. Площадь провода также может быть выражена в шкале калибра. Измерение проволоки в круговых милах более удобно для расчета, поскольку оно устраняет факторы «пи» и d/2 (радиус).
Площадь поперечного сечения провода влияет на его сопротивление. Более широкий провод имеет меньшее сопротивление, чем более тонкий. Следовательно, чем шире площадь сечения, тем меньше сопротивление провода.
Чтобы лучше понять это, рассмотрим пример с водопроводной трубой. Чем шире труба, тем больше по ней проходит воды. Поэтому провод с большей площадью поперечного сечения оказывает меньшее сопротивление потоку электрического заряда.
Что такое формула площади?
Какова формула площади поперечного сечения провода и как найти его площадь? Поперечное сечение провода имеет форму круга, но площадь поверхности каждого сечения различается. Провода представляют собой смесь различных материалов, и один тип обычно более плотный, чем другой. Один тип провода многожильный, который представляет собой одножильный провод, скрученный вместе.
Поперечное сечение провода — это двухмерное представление объекта. При разрезании сплошной проволоки на несколько секций двумерные срезы проволоки будут разными. Площадь поперечного сечения известна как SS и измеряется в мм2. Многожильный провод будет иметь большую площадь, чем сплошной провод. Оба типа провода имеют разное сопротивление.
Одним из методов расчета площади поперечного сечения провода является измерение диаметра провода.
Это измерение легко. Возьмите длинный кусок проволоки и намотайте его на карандаш так, чтобы «хвосты» плотно прилегали друг к другу. Обязательно используйте полные витки, которые плотно прилегают друг к другу и не имеют зазоров между ними. Вам нужно будет разделить длину сегмента на количество витков, чтобы определить диаметр. Например, если в проводе 11 витков, результирующий диаметр будет 7,5 мм. Затем разделите это число на 11 и получите 0,68 мм.
Как найти площадь поперечного сечения прямоугольного воздуховода
Прямоугольный воздуховод можно разделить на шестнадцать секций. В каждом сечении указана средняя скорость воздуха, проходящего через воздуховод. Площадь поперечного сечения воздуховода можно рассчитать по формуле, представляющей площадь поперечного сечения и скорость воздуха. Площадь поперечного сечения воздуховода прямоугольного сечения равна скорости потока одного кубического метра воздуха в секунду, где V — скорость воздуха.
Площадь твердого тела зависит от его формы и угла между его осью симметрии и плоскостью, в которой оно пересекается.
Площадь прямоугольного тела равна площади основания умноженной на его высоту. Площадь поперечного сечения прямоугольного воздуховода равна площади основания плюс его высота. Если вы хотите рассчитать площадь поперечного сечения квадрата, вы должны умножить ширину цилиндра на высоту.
Площадь поперечного сечения воздуховода измеряется в квадратных дюймах, и это значение можно рассчитать по длине и окружности цилиндра. Полученную площадь квадрата затем умножают на радиус цилиндра. Если воздуховод круглый, площадь цилиндра равна p*R2. Это верно как для прямоугольных, так и для овальных воздуховодов, но прямоугольные воздуховоды более точны.
Что означает площадь поперечного сечения проводника?
Площадь поперечного сечения проводника – это площадь поверхности, одинаковая по длине независимо от конфигурации. Его площадь может быть измерена в квадратных милах или в фактическом поперечном сечении проводника. Квадратный мил — это единица измерения, где один мил равен площади квадрата со стороной в 1 мил.
Например, 3/8-дюймовый проводник имеет площадь поперечного сечения 3/8 дюйма и ширину 4 дюйма. Следовательно, 3/8-дюймовый проводник имеет ширину 4 дюйма и толщину 3/8 дюйма. Площадь круглого проводника равна 0,375 дюйма. Прямоугольный проводник будет иметь площадь 9квадратных милов, поэтому квадрат со стороной 3/8 дюйма будет иметь площадь поперечного сечения
Кабель представляет собой небольшую трубу. Конфигурация определяет его контур. Например, если разрезать круглый металлический стержень пополам, в поперечном сечении получится два круга определенной толщины. Площадь поперечного сечения проводника (ПС) измеряется в мм2, тогда как площадь жилы круглая. Используя эту формулу, вы можете найти площадь поперечного сечения проводника, умножив радиус жилы на ее окружность, R.
Другое применение площади поперечного сечения в ядерной физике. Эффективный размер ядерного атома определяется поперечным сечением ядра. Площадь поперечного сечения ядерного атома — это площадь круга, разделенного параллельно основанию, и вероятность взаимодействия нейтрона с атомом-мишенью выражается его поперечным сечением.
Ядерное деление основано на этом механизме.
Калькулятор площади поперечного сечения
Создано Рахулом Дхари
Отзыв Стивена Вудинга
Последнее обновление: 20 июня 2022 г.
Содержание:- Что такое поперечное сечение и как рассчитать площадь поперечного сечения?
- Как найти площадь поперечного сечения?
- Пример: Использование калькулятора площади поперечного сечения.
- Применение форм поперечного сечения
- Часто задаваемые вопросы
Калькулятор площади поперечного сечения определяет площадь для различных типов балок. Брус – очень важный элемент в строительстве. Несущие элементы мостов, крыш и полов в зданиях доступны в различных поперечных сечениях. Читайте дальше, чтобы понять, как рассчитать площадь поперечного сечения 9Профиль 0097 I , профиль T , балка C , балка L , круглый стержень, труба и балки с прямоугольным и треугольным поперечным сечением.
Что такое поперечное сечение и как рассчитать площадь поперечного сечения?
Поперечное сечение определяется как общая область, полученная в результате пересечения плоскости с трехмерным объектом.
Например, рассмотрим длинную круглую трубу, вырезанную (пересеченную) плоскостью. Вы увидите пару концентрических кругов. Концентрические окружности — это поперечное сечение трубы. Аналогично балки — L , I , C и T — названы по форме поперечного сечения.
Чтобы рассчитать площадь поперечного сечения, вам нужно рассматривать их как основные формы. Например, трубка представляет собой концентрический круг. Следовательно, для трубы с внутренним и наружным диаметром ( d и D ) толщиной t площадь поперечного сечения можно записать как:
A C = π * (D 2 - d 2 ) / 4 Мы также знаем, что внутренний диаметр d связан с толщиной t и внешним диаметром D как 3 : 3
d = D - 2 * t Следовательно, площадь поперечного сечения становится:
A C = π * (D 2 - (D - 2 * t) 2 ) / 4 Аналогично, площадь поперечного сечения для всех других форм, имеющих ширину W , высота H и толщина t 1 и t 2 приведены в таблице ниже.
Как найти площадь поперечного сечения?
Выполните следующие действия, чтобы найти площадь поперечного сечения.
- Шаг 1: Выберите из списка форму поперечного сечения , скажем, Полый прямоугольник . Теперь будет видна иллюстрация поперечного сечения и связанных с ним полей.
- Шаг 2: Введите ширину полого прямоугольника,
W. - Шаг 3: Заполните высотой поперечного сечения,
Н. - Шаг 4: Вставьте толщину полого прямоугольника,
t. - Шаг 5: Калькулятор вернет площади поперечного сечения .
Пример: Использование калькулятора площади поперечного сечения.
Найдите площадь поперечного сечения трубы, имеющей наружный диаметр 10 мм и толщину 1 мм .
- Шаг 1: Выберите форму поперечного сечения из списка, т. е. Трубка .
- Шаг 2: Введите внешний диаметр трубы,
D = 10 мм. - Шаг 3: Вставьте толщину трубки,
t = 1 мм. - Шаг 4: Площадь поперечного сечения:
А С = π * (D 2 - (D - 2 * t) 2 ) / 4 А 2 5 2 * 1) 2 ) / 4 = 28,274 мм 2 Применение форм поперечного сечения
Знаете ли вы?
- Балка I или H широко используется на железнодорожных путях.
- Балки T используются в ранних мостах и используются для усиления конструкций, чтобы выдерживать большие нагрузки на перекрытия мостов и опор.
FAQ
Как рассчитать площадь поперечного сечения трубы?
Для расчета сечения трубы:
- Вычтите квадратов внутреннего диаметра из внешнего диаметра.
- Умножьте число на π.
