Опубликовано Теплоаккумулятор: устройство, как подключить и как сделать своими руками
В этой статье рассмотрим:
Теплоаккумулятор: назначение и принцип работы
Бак теплоаккумулятор: функции и внутреннее устройство
Теплоаккумулятор для отопления: схема подключения
Как изготовить и подключить теплоаккумулятор своими руками
Работу многих современных котлов отопления трудно себе представить без такого устройства, как теплоаккумулятор. В его задачи входит обеспечение бесперебойного отопления вне зависимости от подачи топлива в котел. Это устройство станет незаменимым помощником в работе твердотопливных котлов, солнечных коллекторов и даже электрических котлов, потребляющих энергию в двухтарифном режиме. В этой статье от сайта stroisovety.org мы подробно разберемся с назначением теплового аккумулятора, его устройством, схемой подключения и решим вопрос, как изготовить его самостоятельно?
Бак теплоаккумулятор фото
Теплоаккумулятор: назначение и принцип работы
С назначением теплоаккумулятора все более или менее понятно – он служит для подпитки системы отопления горячей водой в те моменты, когда котел не в состоянии по каким-либо причинам подогревать воду.
Кроме того, одним из побочных эффектов в работе этого устройства является возможность экономии энергетических ресурсов – если своевременно давать теплоаккумулятору разряжаться, то можно добиться снижения энергопотребления процентов на двадцать. А это в наш век, поверьте, не так уж и мало. Кстати, при желании, установить такое устройство можно в систему отопления с любым котлом – есть, правда, один недостаток, с которым придется смириться – это его габариты (если нет специального помещения (топочной), то он займет достаточно много полезной площади).
Теплоаккумулятор для твердотопливного котла фото
Работает теплоаккумулятор для твердотопливного котла элементарно просто – по сути, это большой, хорошо утепленный накопительный резервуар, в который во время работы котла поступает максимально нагретый теплоноситель. Благодаря тому, что он врезается в систему отопления первым от кола, вода в нем постоянно обновляется с большой скоростью и имеет самую высокую температуру. Когда котел из-за отсутствия топлива прекращает свою работу, остывшая в магистральных трубопроводах вода постепенно начинает выдавливать горячий теплоноситель из бака в систему, тем самым обеспечивая ее бесперебойную работу на ваше благо.
Следует понимать, что ресурс этого устройства является ограниченным, и надолго его не хватит. Хотя при надлежащей настройке системы и качественном утеплении здания теплая ночь вам обеспечена будет!
Теплоаккумуляторы для отопления фото
Бак теплоаккумулятор: функции и внутреннее устройство
Современный бак для накопления тепловой энергии представляет собой достаточно сложный агрегат, который в состоянии выполнять сразу несколько функций. Одновременно он может служить для таких целей.
- Накопление нагретой котлом воды и последующая ее отдача по требованию системы отопления.
- Защита котельного оборудования от перегрева.
- Объединение в один контур нескольких источников тепла (к нему одновременно можно подсоединить от двух и более котлов – все зависит от модели бака).
- Увеличение КПД системы до максимума. При повышенных температурных режимах работы системы экономятся энергоресурсы – снижается количество загружаемого в котел топлива.
- Стабилизация температурного режима во всем доме.
- Обеспечение дома горячей водой.
Устройство теплоаккумулятора фото
Для решения вот таких задач и придумали инженеры устройство под названием «теплоаккумулятор для котла». Как он устроен? Начнем с того, что это устройство представляет собой огромную бочку объемом от 350 до 3500л, и использовать его можно с одинаковым успехом как в открытых, так и в закрытых отопительных системах. Внутрь этого огромного и капитально утепленного бака помещено несколько змеевиков, которые подключаются к различным нагревательным приборам – как вы уже поняли, именно эти змеевики нагревают воду в баке. Впоследствии, когда котел отключается, через эти же змеевики осуществляется и отбор тепла для нагрева воды в системе отопления. Мало того, нагретая вода также отдает тепло змеевику, который отвечает за снабжение дома горячей водой. Существует и другая схема устройства теплоаккумулятора – в более простых моделях теплоноситель, нагретый котлом, попадает непосредственно в бак, в котором процесс подпитки системы осуществляется благодаря естественной конвекции воды.
Теплоаккумулятор для котла фото
Теплоаккумулятор для отопления: схема подключения
Для человека, который занимается монтажом отопительных систем, подключение теплоаккумулятора не является проблемой, да и для обычного человека, задавшегося целью самостоятельно обвязать это устройство, имеются все шансы сделать это правильно. Если вы знакомы с принципами соединения труб, то все получится самым лучшим образом. В целом же, схема подключения теплоаккумулятора выглядит следующим образом. 1. Обратный трубопровод – в теплоаккумуляторе он проходит транзитом через весь бак (имеется вход и выход обратки диаметром полтора дюйма). Для начала нужно соединить бак с обраткой котла – на этом промежутке трубопроводов устанавливается циркуляционный насос, который гонит теплоноситель из емкости в котел, расширительный бак и отсекающий кран.
С другой стороны теплоаккумулятора также монтируется отсекающий кран и еще один циркуляционный насос – дальше следует обратный трубопровод системы отопления. 2. Подающий трубопровод. Здесь все точно так же, как и с обратным трубопроводом, только отсутствуют насосы и расширительный бак, а есть лишь отсекающие краны. Диаметр подключения подачи точно такой же, как и обратки, и составляет полтора дюйма.

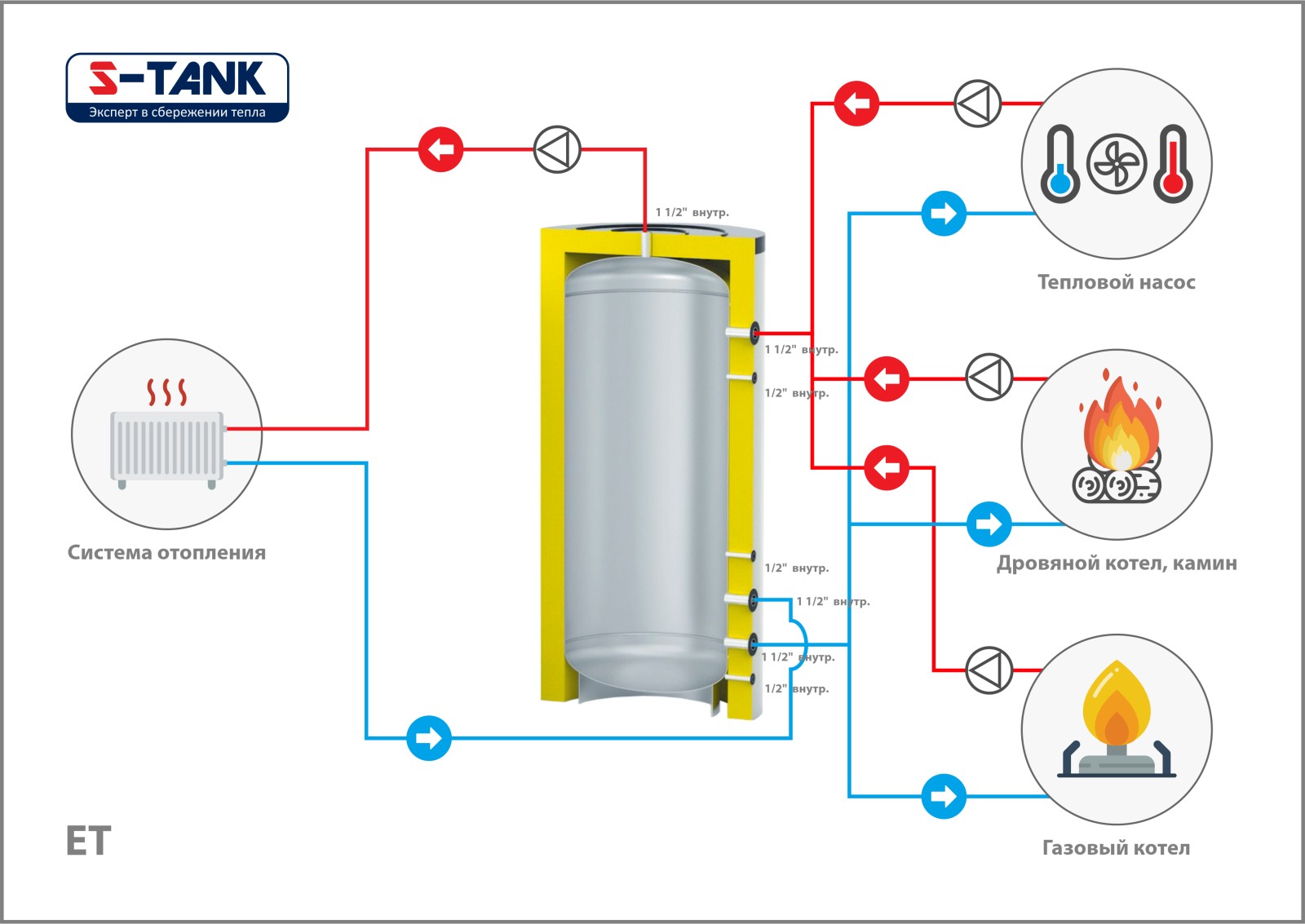

Схема подключения теплоаккумулятора
Как видите, обвязка теплоаккумулятора имеет несложную схему, но это если дело касается небольших систем отопления, нагрев которых производится одним котлом. Если оборудование будет добавляться, то, естественно, и схема начнет усложняться. И не стоит забывать о перегреве этой емкости, чтобы предотвратить его последствия, в обязательном порядке нужно установить взрывной клапан и датчики давления и температуры теплоносителя – для этого в емкости предусматриваются специальные патрубки.
Как изготовить и подключить теплоаккумулятор своими руками
Решить вопрос, как изготовить теплоаккумулятор для отопления своими руками, не очень сложно, особенно если вы умеете пользоваться сварочным аппаратом.
Простейший конденсатор тепла, в задачи которого входит увеличение КПД системы отопления, представляет собой обыкновенную, хорошо утепленную емкость, в которую врезаны патрубки для подключения трубопроводов и некоторого оборудования в виде датчиков температуры, давления и взрывного клапана. Изготовить такое устройство можно либо из трубы большого диаметра, либо из листового железа – из этих материалов собирается полностью герметичная емкость, в которую впоследствии врезается два патрубка для подключения подающих трубопроводов (их вваривают в самой верхней точке бака) и два патрубка для обратного трубопровода (ввариваются в самой нижней точке емкости). Каждая пара резьбовых патрубков устанавливается четко друг напротив друга. Теперь вверху бака дополнительно ввариваем полудюймовые муфты (минимум 2шт.) и в них устанавливаем термометр и взрывной клапан. Последний при обвязке лучше подключить к дренажному каналу стационарным трубопроводом.
Как сделать теплоаккумулятор для отопления своими руками фото
Завершающим этапом изготовления теплоаккумулятора своими руками является его теплоизоляция – в заводских условиях для этого используется двухкомпонентный полиуретановый герметик (монтажная пена), но ничего страшного не произойдет, если утепление бака осуществить обычной монтажной пеной.
Дело здесь только в стоимости утепления – лучше обзавестись пистолетом и производить утепление бака профессиональными баллонами монтажной пены. В принципе, бак готов к подключению и эксплуатации, но если вам не нравится его внешний вид, то можете поместить его в еще один корпус, самостоятельно изготовленный из тонколистовой стали.
В завершение темы несколько слов о рациональности использования теплового аккумулятора в системах отопления. Как и говорилось выше, его применяют в системах отопления с твердотопливными котлами или солнечными коллекторами. Но и в других ситуациях его применение будет полностью оправдано. Взять, к примеру, электрокотел и оплату за потребленную им энергию по двухтарифному счетчику – ночью энергия дешевле, и его можно включать на полную катушку. Днем же его функцию частично будет выполнять теплоаккумулятор. Экономия налицо. Точно так же обстоят дела и с газовым котельным оборудованием – здесь экономичная работа отопительной системы достигается за счет циклов поочередного использования теплоаккумулятора и самого котла.
Кроме того, бак, установленный первым от котла, будет дольше поддерживать в нем высокую температуру и, как результат, перерывы между включением и выключением газовой горелки будут значительно больше. Автор статьи Александр Куликов
Устройство теплоаккумулятора. Устройство теплоаккумулятора для отопления.
В наше время трудно добиться эффективного функционирования от отопительного котла на твердом топливе без теплоаккумулятора. Но, много людей еще до конца не разобрались в его назначении и его принципах работы. И мы думаем, что таких людей немало. Поэтому сегодня мы вам расскажем, какое может быть устройство теплоаккумулятора и в каких случаях они применяются.
Для начала начнем с самой простой модели, емкости без теплообменников и других дополнительных составляющих, которая предназначена только для оптимизации работы твердотопливного котла. В таком случае устройство теплоаккумулятора будет иметь такие комплектующие: емкость из стали, которая не имеет эмалированного покрытия, реже можно встретить емкости из нержавейки, но из-за своей высокой стоимости они не пользуются у покупателей большой популярностью.
Тепловой аккумулятор для отопления
Устройство теплоаккумулятора, который произведен в Украине, намного проще. Наши производители ориентируются на нашего покупателя, покупательская способность которого значительно снизилась. Такие баки идут с минимально допустимым количеством выходов. Есть самая экономная модель, которая имеет всего один выход и один вход для теплоносителя. Такой вариант очень не практичен в установке. Но, у кого нет денег, приходится довольствоваться таким оборудованием. В любом случае емкость будет иметь выходы для слива теплоносителя, который мы закрываем краном.
Теплоаккумулятор должен сберегать в себе тепло, поэтому устройство теплоаккумулятора должно включать в себя шар теплоизоляции. Качество этой теплоизоляции является определяющей в работе теплоаккумулятора. Ведь качество его работы заключается в аккумулировании тепла и долгом его хранении до того момента, пока оно не понадобится. Зачем нам емкость, которая очень быстро теряет тепло.
В устройстве теплоаккумулятора могут присутствовать дополнительные теплообменники, которые предназначаются для подключения к нему других источников тепла. Есть модели, которые могут работать с четырьмя разными отопительными приборами одновременно. Теплообменники эти расположены на равных уровнях, так как эти отопительные устройства не могут нагреть теплоноситель до одной температуры.
Также с помощью такого оборудования можно решать задачи, которые прямо не связаны с системой отопления. Одним решением можно убить сразу двух зайцев, и отопление дома обеспечить и горячую воду нагреть для ванны или душа. Как мы знаем, для этой задачи нельзя отобрать воду прямо с емкости. Но, емкость может нагреть воду в другой емкости. Для этого устройство теплоаккумуляторов будет иметь дополнительный внутренний бак с нержавейки или с внутренней эмалированной стенкой. И вода будет в нем нагреваться через стенку.
© 2014 — 2019 Все права защищены и принадлежат kotlotorg.com.ua
AIME-055
%PDF-1.4 % 1 0 объект >>>]/ON[77 0 R]/Порядок[]/RBGroups[]>>/OCGs[77 0 R 134 0 R]>>/Страницы 3 0 R/Тип/Каталог>> эндообъект 133 0 объект >/Шрифт>>>/Поля 138 0 R>> эндообъект 76 0 объект >поток GPL Ghostscript 9.022017-10-31T09:33:39+01:002017-10-18T16:51:44+06:00PDFCreator Версия 1.2.12017-10-31T09:33:39+01:00d517b7e7-b64d-11e7-0000- 1f5a967bf943uuid:9a2833ef-eb92-444e-9bbc-eaaba0161938application/pdf
Аккумулятор тепла | Аккувин Солар
Флисовая изоляция hotspot#hide»>X
До 38 % меньше потерь при хранении по сравнению с изоляцией из мягкого пенопласта благодаря энергосберегающему и экологически безопасному утеплителю из флиса толщиной 100 мм.
Индикаторный термометр hotspot#hide»>X
Термометры с 3 индикаторами позволяют легко считывать температуру накопления тепла вверху, в центре и внизу.
Косвенный нагреватель на солнечных батареях Hotspot#hide»>X
Простая, экономичная и эффективная интеграция солнечных батарей с помощью двух змеевиков сверху и снизу.
6/4” Соединение «горячая точка#скрытие»>X
Требуется очень мало места и подходит для ниш благодаря соединениям спереди.
Модуль свежей воды FRIWA32 «горячая точка#скрытие»>X компактной конструкции и прямой установки на AccuWIN Solar.
Лента с крючками hotspot#hide»>X
Простая и быстрая установка, а также элегантный внешний вид благодаря одновременной функции кабельного канала.
Подъемные или углубленные соединительные трубы hotspot#hide»>X
Наилучшее использование энергии за счет отбора воды для отопления с самым высоким уровнем температуры (вверху) и загрузки нижнего диапазона, который обычно не используется.
- До 38 % меньше потерь при хранении по сравнению с изоляцией из мягкого пенопласта благодаря энергосберегающему и экологически чистому утеплителю из флиса толщиной 100 мм
- 3 индикаторных термометра позволяют легко считывать температуру аккумулированного тепла вверху, в центре и внизу
- Простая, экономичная и эффективная интеграция солнечных батарей с помощью двух змеевиков сверху и снизу.
- Требуется очень мало места и подходит для ниш благодаря соединениям, расположенным спереди.
- Экономия места благодаря компактному дизайну и прямой установке на AccuWIN Solar.
- Простая и быстрая установка, а также элегантный внешний вид благодаря одновременной функции кабельного канала.
- Наилучшее использование энергии за счет забора отопительной воды с самым высоким температурным уровнем (вверху) и загрузки нижнего диапазона, который обычно не используется.
+ Интеграция солнечной системы отопления с помощью двух высокопроизводительных нагревателей косвенного нагрева с гладкими трубами
+ Экономия места благодаря прямому монтажу модуля питьевой воды
+ Высококачественный, экологически чистый флисовый утеплитель ECO SKIN толщиной 100 мм
Можно гибко комбинировать
AccuWIN Solar
Уникальное запатентованное каскадирование
Эффективная комбинированная концепция, запатентованная Windhager для тепловых аккумуляторов, обеспечивает чрезвычайно эффективное использование энергии. Благодаря специальной технологии подключения второй аккумулятор можно заряжать без дополнительной энергии.
Разрядка теплоаккумулирующего каскада
1/ Загрузка аккумулятора каскада
Загрузка аккумулятора первого каскада осуществляется с помощью системы регулирования нагрузки аккумулятора и гидравлического устройства.
Поскольку необходимо нагреть лишь небольшое количество воды, энергия может быть извлечена быстро. Это также помогает уменьшить потери излучения.
2/ Загрузка второго аккумулятора
Если температура возле средней соединительной линии достигает 45 °C, открывается клапан и второй аккумулятор загружается без вспомогательной энергии благодаря тепловому лифту. При этом нижняя часть первого аккумулятора остается свободной, например, для энергии от системы солнечного отопления.
3/ Оба аккумулятора прогреты насквозь
После подачи достаточного количества энергии оба аккумулятора полностью прогреты.
Загрузка теплоаккумулирующего каскада
1/ Разгрузка первого аккумулятора
При необходимости тепло отводится из первого бака-аккумулятора. Это означает, что пространство в нижней части снова освобождается для добавления новой солнечной энергии. Температура в обоих аккумуляторах идеально разделена, так как для обратки используется нижнее подключение.
Так второй тепловой аккумулятор остается теплым в верхней части.
2/ Разгрузка второго аккумулятора
Если температура в первом теплоаккумуляторе падает ниже, чем во втором, тепло от второго теплоаккумулятора перекачивается с помощью насоса. Таким образом, сохраняется идеальная тепловая стратификация, и вся накопленная энергия может быть использована.
Технические данные
AccuWIN Solar доступен в двух различных формах.
| Номинальный объем | л | 825 | 1000 |
| Диаметр с/без изоляции | мм | 990/790 | 990/790 |
| Высота с/без изоляции | мм 9 0130 | 1,940/1860 | 2,135/2050 |
| Общая высота без изоляция | мм | 1905 | 2090 |
| Минимальная высота помещения | мм | 1960 | 2 ,190 |
| Вес с/без изоляции | кг | 160/150 | 170/160 |
| Соединения подачи/возврата | 9 0129 Междунар.
