Красный и черный провод какой фаза: Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ

Цветовая маркировка силовых проводов — правила для однофазных и трехфазных сетей |

• Стандарты расцветки
• Однофазная переменноточная сеть
• Трёхфазные переменноточные цепи
• Нормы для постоянного тока
• Как сделать обозначение уже проложенной проводки?

Цветовая маркировка имеет не столько маркетинговую и эстетическую цель, сколько практическое назначение. Во-первых, отдельная окраска определяет назначение каждого провода для правильности его коммутации. А во-вторых, предостерегает от ошибки во время ремонтно-монтажных работ, цена которой может быть очень высока — от аварии в системе электроснабжения до несчастного случая. К тому же, мгновенная идентификация силовых контактов значительно сокращает время проведения работ.

Стандарты маркировочной расцветки

Система маркировочных цветов была разработана и утверждена в Правилах устройства электроустановок (ПУЭ). Была определена цветовая и буквенно-цифровая расшифровка каждой жилы, которая должна соблюдаться по всей длине электропроводки. Если она была проложена уже ранее, без соответствия с утвержденными нормами, допускается идентификация на вводах и выводах, а также в местах соединения. Для этого используются разноцветные термоусадочные трубки и кабельные маркеры (в крайнем случае изолента аналогичного цвета).

Однофазная переменноточная сеть

Для переменного тока до 1000В с глухозаземленной нейтралью, к которым относится большинство жилых домов и административных зданий используется общепринятая расцветка. Нулевой провод:

	«Ноль» (N) — голубой;
	«Земля» (PE) — желто-зеленый;
	Совмещенный рабочий и защитный ноль (NPE) — желто-зеленый с голубыми метками на окончаниях.

По современным требованиям заземление NPE использовать запрещено, так как оно является небезопасным. На данный момент совмещение рабочего и защитного нулей встречается крайне редко, как правило, в устаревших проводках.

Для фазных подключений существует спектр допустимых цветов:

Черный

Коричневый

Красный

Серый

Фиолетовый

Розовый

Белый

Оранжевый

Бирюзовый

Можно заметить, что в перечисленном списке нет синего, желтого и зеленого. Раньше они там были, но их исключили специально, чтобы окраска не совпадала с нулем и «землей».

На практике, можно встретить фазу с желтой или зеленой изоляцией, но ни в коем случае не желто-зеленой (!).

Часто в быту однофазные цепи являются ответвлением трехфазной, в таком случае изоляция фазной жилы должна соответствовать одной из трех фаз, к которой она подключена. Если окраска кабеля не совпадает, его рекомендуется обозначить специальным маркером или кембриком.

Для упрощения монтажа и обслуживания используются разноцветные многожильные медные кабели и провода.

Согласно ПУЭ каждая группа потребителей должна быть помечена соответствующим маркером.

Чтобы избежать дополнительных расходов и сложностей, лучше еще на этапе планирования проводки определиться с цветом и рассчитать длину таким образом, чтобы один цвет сопровождал соответствующую линию по всему дому или квартире. Также, рекомендуется для розеток и выключателей проложить разноцветные фазные провода, а для нейтрали и заземления соблюдать один цвет.

Переменноточные трехфазные цепи

Для трехфазных электросетей до 2011 года в Украине действовала утвержденная схема «ЖЗК»:

Подключения	Изолента
Ф. А	желтый
Ф. В	зеленый
Ф. С	красный
Нейтраль	голубой

Сейчас же все большей актуальности набирает европейский стандарт МЭК 60445 от 2010 года, согласно которому была утверждена следующая расцветка:

Подключения	Изолента
Ф. А	коричневый
Ф. В	черный
Ф. С	серый
Нейтраль	голубой

С 2011 года нововведения были включены в ГОСТ, также в Беларуси и России.

Во многих бытовых проводках встречается, как первый, так и второй стандарты.

На самом деле в Украине нет строгих требований по применению конкретного цвета. На практике используются те жилы, что есть в наличии. Для трехфазных, как и для однофазных цепей действует негласное правило, согласно которому нейтраль (N) всегда подключается голубым, заземление (PE) — зелено-желтым, а фаза — любым другим.

Буквенные обозначения выглядят таким образом:

• (L) — напряжение для 220В;
• (L1/L2/L3) — напряжение в электросети 380В;
• (N) — ноль;
• (PE) — заземление.

Нормы для постоянного тока

В отличие от переменного, постоянный ток имеет только две полярности: плюсовая и минусовая.
Из-за того, что к обозначению полярности также нет строгих требований, часто можно встретить следующие варианты маркировок. Из-за того, что черным и серым часто обозначают фазу в переменноточных цепях, для удобства рекомендуется дополнительно использовать обозначения (+) и (-).

Примеры	Пример №1	Пример №2	Пример №3
Положительный полюс (+)	Красный	Красный	Коричневый
Отрицательный полюс (-)	Синий	Черный	Серый
Нулевая рабочая «M»	Голубой	Голубой	Голубой

Согласно ПУЭ, если постоянный ток отходит от преобразователя к которому подведен переменный, то выходящая плюсовая линия окрашивается в фазную и наоборот.

Буквенная маркировка имеет следующие пометки:

• (L+) — положительный полюс;
• (L-) — отрицательный полюс;
• (M) — нулевая рабочая «М».

Как сделать обозначение уже проложенной проводки?

Иногда бывают случаи, когда приходится работать уже с установленным распределительным щитком, где подключения выполнены непонятно как. Мало того, что все сделано далеко от норм ПУЭ, так и еще сложно понять, где силовые контакты, ноль и земля….

Или другой случай, когда приходится работать с электропроводкой еще советских времен, где в принципе изоляция была только белая и черная (!). В такой ситуации приходится заново при помощи пробника искать напряжение и нейтраль, определять, как и куда они подведены. Как результат, много времени тратится впустую.

Чтобы не менять уже проложенные кабели, можно просто их пометить. Правила ПУЭ допускают маркировку в местах подсоединения к электрическим шинам — на окончаниях. Таким образом можно обозначить провода в щитке, но при работе с розеточными линиями, освещением и распределительными коробками придется снова «ломать» голову, какой кабель куда ведет.

Для удобства мы рекомендуем использовать специальные кабельные маркеры (как правило, их цепляют на местах соединения). Они имеют, как фазно-нулевые идентификаторы (A,B,C,N), так и цифровые (0-9), которые удобно применять для обозначения разных электроцепей в быту (согласно требованиям для них можно использовать только арабские цифры и только латинские буквы).

Главные преимущества: стоимость и простота монтажа.

Автор: Владислав Сиромаха

Маркировка проводов по цветам.



Маркировка кабеля — нанесение на кабель цветовой разметки. Требования к маркировке согласно ГОСТ и ПУЭ указывают, где находятся фаза, ноль и земля.



Цветовая маркировка проводов повышает уровень безопасности и применяется для удобства проведения регулярного обслуживания и профилактики электропроводки.





Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.



Раньше при расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли ноль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.




Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.



Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.



Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.



Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.





Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.



Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.



• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.



Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
   Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.



Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.



Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.



Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.



Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.



Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

• Фаза «А» – окрашена в желтый цвет;
• Фаза «В» – окрашена в зеленый цвет;
• Фаза «С» – окрашена в красный цвет.



Для сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.



Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.



Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:

1. Нулевой рабочий провод (N) – маркировка синим цветом;
2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.





Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.



Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.



Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.



Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.



Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.



Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.



Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

1. синий – ноль;
2. желто-зеленый проводник – заземление;
3. черный проводник – фаза А;
4. коричневый проводник – фаза В.



Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.



Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.



Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.



В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.



Данная комбинация не подразумевает ни направление вращения, ни фазировку.



Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».



На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.



Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.



Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.



В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.



Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

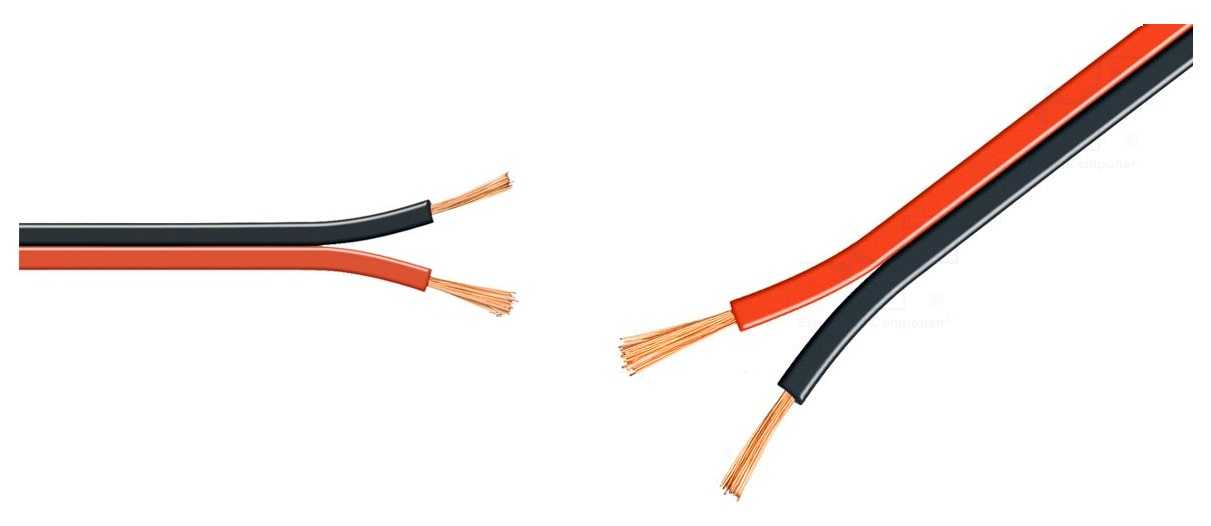

Положительный или отрицательный красный провод

{% if result. isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% если результат.предложения %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation. search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result.products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product. image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% if translation. search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  {{result.term | escape}}

Как подключить светильник с помощью красного, черного и белого проводов (руководство из 5 шагов)

Если у вас есть базовые знания об электрических системах и о том, как правильно и безопасно выполнять электрические соединения, вы, вероятно, сможете используйте это пошаговое руководство, чтобы помочь вам с подключением вашего светильника с красным проводом.

Если вы столкнулись с трудностями и не знаете, как продвигаться вперед с вашим проектом, самое время остановиться и вызвать профессионала, чтобы закончить. Безопасность должна быть вашим главным приоритетом при работе над электрическими проектами!

Строительные нормы и правила по проводке осветительных приборов можно также прочитать в справочнике International Residential Code, но в США приоритет имеют NEC и местные нормы.

Продолжайте читать, чтобы узнать 5 шагов по , как установить светильник с красными, черными и белыми проводами!

Красные провода в светильнике могут означать несколько вещей

Работая над электрическими проектами в вашем доме, особенно если это старый дом, вы можете столкнуться с множеством различных сценариев. Когда дело доходит до красного провода в коробке светильника, это может означать несколько разных вещей:

• Потолочный вентилятор с подсветкой мог быть установлен раньше, а свет и вентилятор могли управляться двумя отдельные переключатели.
• В цепи могут быть трехпозиционные выключатели
• Раньше датчики дыма подключались последовательно. Красный провод используется для их соединения.
• Красный провод идет к выключателю, в то время как черные провода проходят через него, передавая питание в другое место.

Последнее является обычной практикой, но использование этой цветовой схемы не является строгим стандартом для электриков. Обязательно проверьте свою проводку, прежде чем что-либо предполагать!

Проверка вашей цепи освещения

Лучший способ проверить, как подключена ваша цепь освещения, это снять крышки все задействованные переключатели и извлеките их из коробок. Не отсоединяйте их!

Это позволяет вам сравнить цвета проводов, идущих к вашим выключателям, и цвета проводов, которые находятся в вашем светильнике. Вы можете захотеть отключить питание просто в качестве меры предосторожности перед тем, как вытащить выключатели из коробки.

Очень важно, чтобы вы не соединили красный и черный вместе, если они еще не соединены! Это может привести к отключению автоматического выключателя и потенциальному повреждению ваших розеток и целостности проводки в вашем доме.

Читайте также >> Как подключить стандартный выключатель света?

Необходимые расходные материалы и инструменты

• Измеритель напряжения — Используется для проверки отключения питания от отдельных проводов
• Изоляционная лента  – используется для обертывания розетки вокруг заглушек в качестве еще одного уровня безопасности
• Дополнительный провод —  Используется для соединения нескольких проводов вместе с возможностью подключения к выключателю
• Гайки для проводов — Используются для соединения нескольких проводов вместе Красные провода
  1. Выключение питания
  2. Удаление старого светильника
  3. Установка нового светильника
  4. Проверка соединений
  5. Включение питания и проверка

  Шаг 1.

  Выключение питания

  Перед началом важно отключить питание и убедиться, что оно отключено с помощью тестера напряжения.

  Вы поместите один зонд на провод питания и один на провод заземления. Счетчик должен показывать ноль.

  Электрические панели иногда могут иметь неправильную маркировку, поэтому важно всегда проверять , прежде чем прикасаться! Мы рекомендуем прочитать это руководство Вашингтонского университета для получения более подробной информации об электробезопасности в доме.

  Шаг 2. Удаление старого светильника

  Снимите светильник.

  С помощью отвертки ослабьте концевые винты настолько, чтобы можно было отсоединить провод от винта. Или снимите проволочную гайку, чтобы разделить провода.

  Перед отсоединением рекомендуется сделать быстрый снимок на телефон. Это даст вам схему того, как подключить его обратно.

  Также может быть полезно пометить провода цветными маркерами или лентой, чтобы все провода оставались прямыми; особенно когда коробка набита до отказа.

  Вы хотите убедиться, что новый прибор снова подключен к EXACT так же, как он был отключен.

  Обязательно обратите внимание на любые другие проводные соединения в вашей коробке; работая в коробке, можно разъединить другие соединения.

  Читайте также >> Как определить основную электрическую проводку?

  Шаг 3. Установка нового светильника

  Установите новый светильник и подсоедините правильные провода.

  При установке нового осветительного прибора не забудьте открыть снимок, который вы сделали, чтобы увидеть, как он был подключен.

  Если у вас есть красный провод , идущий от выключателя света, он зацепится за латунный винт, или он наденет гайку на черный провод, идущий от светильника. Белый провод приземлится на серебряный винт или свяжет его с другими нейтральными проводами с помощью проволочной гайки. Любые зеленые или неизолированные провода будут заканчиваться на зеленом винте или снова будут связаны вместе с проволочной гайкой.

  Если имеются соединительные винты , убедитесь, что крючки на концах проводов смогут скользить под винтами. Если нет, используйте кончик инструмента для зачистки проводов, чтобы выпрямить провод, а затем сделать новый крючок.

  Если вы не можете достаточно выпрямить провода, чтобы получить хорошее соединение, и у вас достаточно проводов, отрежьте оголенный провод. Затем зачистите от 3/4 до 1 дюйма изоляции. Опять же, используя кончик стриппера, зажмите конец проволоки и согните его вокруг крючка.

  При использовании проволочных гаек убедитесь, что все провода ровные и прямые. Каждый провод должен иметь примерно одинаковое количество зачищенной изоляции. Это помогает гарантировать, что весь оголенный провод будет покрыт проволочной гайкой.

  Шаг 4. Проверка соединений

  Проверьте все соединения проводов, будь то винты или гайки.

  Дважды проверьте, чтобы ВСЕ  винты были затянуты и провод не перемещался под ними.

  При использовании проволочных гаек хорошенько потяните каждый отдельный провод и попытайтесь вытащить его из проволочной гайки. Если какой-либо провод выдергивается, вам нужно будет переделать подключение.

  Плохие соединения могут стать причиной перегрева или привести к проблемам с передачей мощности. Горячие точки способны вызвать пожар.

  Читайте также >> Как подключить реле давления в скважине на 220 В?

  Шаг 5. Включите питание и проверьте

  После проверки всех соединений, установки креплений и переустановки крышек можно безопасно снова включить питание цепи. Щелкни выключателем света и смотри, как загораются твои огни!

  Часто задаваемые вопросы

  Что делать с красным проводом при установке светильника?

  Красный провод в светильнике может быть по разным причинам. Чаще всего красный провод используется для прокладки от выключателя к фонарю.

  Красный провод сочетается с черным или белым?

  Зависит от ситуации. Чаще всего красный провод используется в качестве горячего провода. Никогда не соединяйте провода вместе, если вы точно не знаете, куда они идут.

  Зачем мне черный, белый и красный провод?

  Красный и черный провода обычно используются в качестве горячих проводов. Белые провода — это нейтрали. Красный провод может быть из-за того, что в цепи есть 3-позиционные выключатели, или он используется между выключателем и светом.

  Могу ли я подключить красный провод к черному проводу?

  Никогда не соединяйте вместе два провода разного цвета, если вы точно не знаете, откуда они идут и куда идут. Черные и красные провода обычно используются в качестве горячих проводов или проводников с током.

  Какой смысл в светильнике с красным, черным и белым проводом?

  Смысл наличия красного провода вместе с черным и белым в том, что иногда необходимо использовать черный для передачи питания в другое место, поэтому красный используется для управления светом от выключателя.
