Что такое лазерный уровень? — Полезные статьи ГиС

1 октября 2018

Для обеспечения безопасности и устойчивости строительных объектов с древних времен используются приборы, позволяющие регулировать горизонталь и вертикаль конструкций. Для выравнивания объектов применялись различные механические устройства, такие как нитяные отвесы, водяные и пузырьковые уровни. Но прогресс не стоит на месте, и на смену им приходят цифровые технологии и лазерные приборы.

Лазерный уровень – устройство для построения ровной горизонтальной и/или вертикальной плоскости с помощью светодиодов, отражающихся на поверхности в виде яркой линии красного или зеленого цвета. Эти небольшие портативные устройства значительно облегчили работу не только строителям, но и рабочим, выполняющим внутреннюю отделку помещения. Применяя лазерный уровень для ремонта квартиры можно значительно сэкономить время и трудовые ресурсы, так как прибор готов к работе сразу после включения, а произвести разметку может и 1 человек.

Лазерные уровни могут быть использованы не только профессионалами, но и для бытовых нужд. Благодаря интуитивно понятному управлению и подробной инструкции, человек, не обладающий навыками по работе с лазерными устройствами, поймет, как работать с лазерным уровнем. Поклеить обои, положить плитку или повесить картину сможет каждый, затратив всего несколько секунд на включение устройства и наведение луча на поверхность.

Все устройства обладают высокой точностью и способны значительно упростить и ускорить работы. Профессиональные модели стоят довольно дорого, но купить лазерный уровень для ремонта квартиры можно по доступной цене, главное выбрать устройство, подходящее именно Вам.

Виды лазерных уровней

Лазерные уровни можно разделить на три большие группы в зависимости от конструкции и способа проецирования луча.

Точечный

Самый простой тип лазерного уровня. В конструкции такого устройства не предусмотрен вращающийся излучатель, поэтому прибор проецирует один луч, который определяется на поверхности в виде точки. Благодаря тому, что луч получается более четким, чем рассеянный, радиус действия может достигать 70 метров без улавливателя и до 400 метров с улавливателем. Точечные уровни способны выдавать лучи в трех разных плоскостях, с помощью этой функции легко перенести разметку с пола на потолок, вертикальные проекции между этажами и т. д. Такой тип устройства может найти применение в помещениях с большой площадью, производственных цехах, торговых центрах. В ремонте могут быть использованы приборы с плоским корпусом, в таком случае можно направить луч вдоль стены и получить прямую линию. Такой способ удобно использовать при укладке плитки, размещении картины или полки, для наклеивания обоев.

Линейный

Такой тип уровней также относится к статичным. Линейные лазерные уровни считаются самыми популярными, так как могут удовлетворить потребности большинства пользователей и стоят не очень дорого. На поверхность такие уровни проецируют одну сплошную линию, но некоторые модели способны показывать 2 перпендикулярные линии (кресты) и дополнительные точки. Линии получаются путем рассеивания лазерного луча через призму. Дальность работы таких лазерных уровней обычно не более 30 м, но этого вполне достаточно для осуществления монтажных, отделочных и ремонтных работ в помещении. Важной функцией для таких уровней является самовыравнивание. Большинство современных моделей обладают этой функцией, и она значительно упрощает работу с прибором.

Ротационный

В отличии от предыдущих вариантов ротационные лазерные уровни имеют более сложное строение и способны выполнять большее количество задач. Эти устройства относятся к профессиональному инструменту и имеют второе название – ротационный нивелир. Особенностью конструкции является то, что луч светит из ротационной головки, находящейся сверху корпуса. Вращаясь с высокой скоростью луч охватывает область в радиусе 360 градусов и строит сплошную линию на расстоянии до 400 метров. Конечно, для проведения работ на таких дистанциях необходимо использование дополнительного оборудования, такого как приемник для лазерного нивелира. Так как такой тип уровней относится к нивелирам, но кроме построения линий они также могут вычислять разницу высот, делать разметку крупных строительных объектов, использоваться в строительных работах. Цена ротационного уровня значительно выше, чем у его статичных аналогов, поэтому его стоит купить, только если предстоят работы по ремонту больших помещений или на улице.

Ротационные уровни делятся на несколько типов.

  • Устанавливаемые вручную. (Устаревший вариант)
  • Полуавтоматические. (Горизонтальная плоскость устанавливается автоматически, а вертикальная вручную)
  • Автоматические горизонтальные. (Имеют высокую точность и дальность работы, применимы для узкоспециализированных задач)
  • Полностью автоматические. (Автоматическое выравнивание горизонтальной и вертикальной плоскостей, диапазон работы дом)

Какой уровень выбрать?

При выборе лазерного уровня в первую очередь необходимо учитывать для каких целей он будет использован и какие задачи должен выполнять. Для бытового использования достаточно купить линейный или точечный лазерный уровень по доступной цене. Для использования на больших строительных площадках или при отделке производственных помещений стоит выбрать ротационный нивелир. Цена его значительно выше, но такие приборы действуют на больших расстояниях и позволяют решать множество задач. Ознакомиться с моделями Вы можете в каталоге нашего интернет магазина, а наши специалисты ответят на интересующие вопросы и помогут определиться с выбором.

что это, принцип действия устройства, как им пользоваться, критерии выбора нивелира, рейтинг лучших производителей

Производство строительных или ремонтных работ, отделка помещений, установка натяжных потолков, заливка стяжки пола — это далеко не полный перечень возможного применения лазерного уровня. Устройство, позволяющее мгновенно получить отображение вертикальной или горизонтальной прямой линии или плоскости с помощью одного или нескольких световых лучей, оказывает большую помощь при выполнении разметочных работ.

Наибольшую необходимость в нём испытывают специалисты, занимающиеся ремонтно-отделочными работами, но и для домашнего мастера такой прибор полезен и способен значительно облегчить работу, повысить её качество, сократить время выполнения. Стоимость лазерного уровня довольно велика, поэтому для правильного выбора подходящей модели необходимо иметь чёткое представление об устройстве и технических характеристиках приборов.

Содержание

  • 1 Что такое лазерный уровень

  • 2 Виды устройств

    • 2.1 Точечный (построитель осей)

    • 2.2 Кросслайнер (построитель линий)

    • 2.3 Ротационный построитель плоскостей

  • 3 Технические характеристики нивелиров

  • 4 Как пользоваться прибором

    • 4.1 Точечный нивелир

    • 4.2 Кросслайнер

    • 4.3 Ротационный

    • 4.4 Видео: обзор лазерных нивелиров

    • 4.5 Видео: как применять лазерный уровень

  • 5 Рейтинг популярных моделей

    • 5. 1 Таблица: сравнение характеристик моделей лазерных уровней

Что такое лазерный уровень

Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Технические характеристики нивелиров

Существует большое количество моделей лазерных нивелиров всех типов. Они обладают определёнными техническими характеристиками, позволяющими получить общее представление о возможностях каждого прибора.

Основные показатели:

Дополнительные характеристики:

  • тип крепления. Нивелир устанавливается на горизонтальную плоскость. Дополнительными опорными конструкциями могут служить штатив, магнитная подставка, некоторые модели имеют на корпусе специально прикреплённые магниты, позволяющие фиксировать устройство на любом стальном элементе площадки. Самым простым способом навески является отверстие в корпусе, позволяющее одевать прибор на гвоздик в стене;
  • наличие противоударной защиты. Для исключения возможности разрушения устройства внутри корпуса устанавливаются эластичные демпферные прокладки, смягчающие ударные нагрузки;
  • возможность самостоятельной наладки. Условия использования лазерных уровней достаточно сложны, иногда настройка прибора сбивается и требует повторной юстировки. Некоторые образцы имеют возможность автоматического регулирования, надо лишь включить режим отладки. Это существенно экономит время и не отвлекает работника;
  • резьба крепления. Этот параметр важен при покупке штатива, так как резьба на нём должна соответствовать размеру гнезда прибора. Если эти величины не совпадают, необходимо приобрести переходник с одного вида резьбы на другой. При покупке важно знать параметры резьбы на имеющемся устройстве.

Для увеличения дальности нивелира используются специальные устройства — приёмники луча. Они позволяют повысить рабочее расстояние вдвое и обеспечивают отчётливую видимость проекции на поверхностях.

Как пользоваться прибором

Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.

Точечный нивелир

Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.

Кросслайнер

Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.

Ротационный

Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.

Техника работы лазерного уровня наиболее подробно описана в руководстве пользователя, прилагающемся к прибору. В нём отражены все тонкости, специфические приёмы работы, требования техники безопасности. В частности, необходимо избегать попадания луча в глаза, поскольку имеется серьёзная опасность получить ожог сетчатки или повредить хрусталик.

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Рейтинг популярных моделей

Рассмотрим наиболее популярные модели лазерных нивелиров и их основные характеристики. Для удобства сравнения все параметры объединены в таблице.

Таблица: сравнение характеристик моделей лазерных уровней

Марка прибораТочность, ммДальность
действия, м
Количество
лучей
Угол
самовыравнивания
Цвет лучаЦена, руб
Condtrol QB0,51024oкрасный2 290

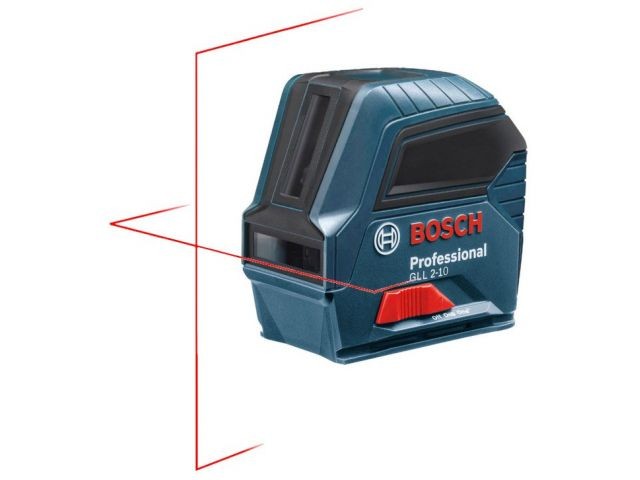

Bosch GLL 2–10
Professional
0,31025oкрасный5 719
Bosch PLL 360 Set0,42024oкрасный9 828
Bosch PLL 3600,42024oкрасный9 600
ADA instruments
TOPLINER 3×360
0,22034,5oкрасный14 390
Bosch GCL 2–15
Professional + RM 1
0,31524oкрасный7 520
ADA instruments
CUBE Professional
0,22023oкрасный3 590
ADA instruments
CUBE MINI Basic
Edition
0,22023oкрасный2 490
ADA instruments
CUBE 360 Basic
Edition
0,32024oкрасный6 240
Bosch GLL 3–80
Professional
0,21534oкрасный21 630
ADA instruments
2D Basic Level
0,32023oкрасный4 990

Данные из этой таблицы взяты из Яндекс. Маркет, использована подборка по уровню рейтинга. Сюда входят наиболее привлекательные для покупателей устройства по общему сочетанию параметров, отсюда и некоторое однообразие производителей.

Использование лазерного уровня позволяет выполнять сложные разметочные работы с высокой степенью точности, без привлечения помощников и в короткие сроки. Существует большой выбор типов и моделей лазерных нивелиров, позволяющий подобрать наиболее подходящее устройство по доступной цене. Выбирая прибор, следует учитывать специфику предстоящих работ, отчётливо представлять себе необходимый уровень точности, возможности аппарата, чтобы получить оптимальный вариант.
