Ленточная пила для бревен своими руками. Чем пилить?

Содержание

  1. Ленточная пила для бревен своими руками. Чем пилить?
  2. Мини пилорама ленточная. Ленточная мини пилорама
  3. Ленточная пила для распиловки бревен своими руками. Самодельная ленточная пилорама
  4. Ленточная пилорама. Общие сведения

Ленточная пила для бревен своими руками. Чем пилить?

Насколько доступной для изготовления, долговечной, удобной и безопасной в работе будет самодельная пилорама, в основном определяется конструкцией ее рабочего органа. Другое существенное условие – требования к производительности станка и режиму его работы (регулярно, от случая к случаю). Третье – ресурс рабочего органа и возможность его замены. И, наконец, немаловажно энергоснабжение на месте работы: что там доступнее – электричество или моторное топливо? Есть и менее существенные дополнительные условия, см. далее.

В пилорамах небольшой и средней производительности (до 3-5 куб. м древесины за 6 час. рабочую смену) применяются след. виды рабочих органов:

  • Пильная шина возвратно-поступательного хода (старая).
  • Пильный диск (поз. 1 на рис. ниже).
  • Пильная лента (поз. 2).
  • Пильная цепь (поз. 3).
  • Цепная пильная шина непрерывного действия (новая, поз. 4).

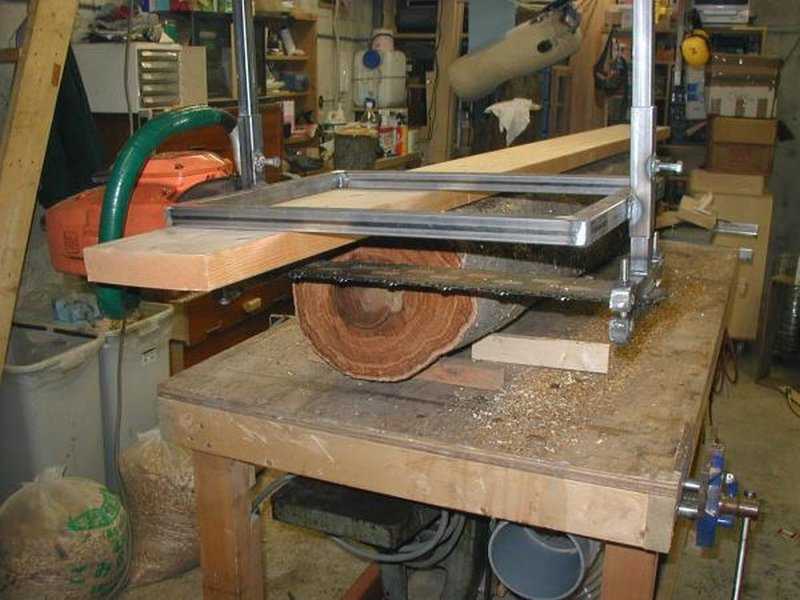

  • Бытовая бензопила (поз. 5).

Виды конструкций пилорам небольшой и средней производительности

Как вести запил?

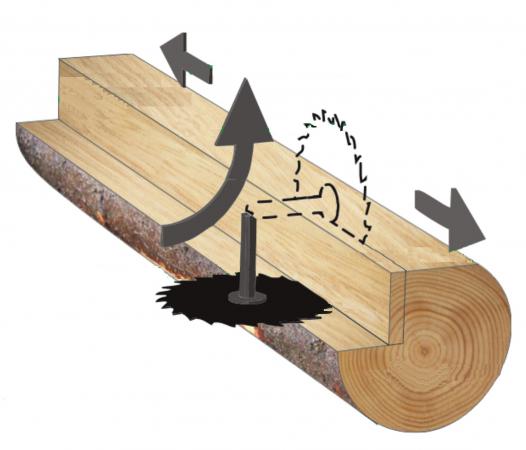

Ориентация режущей поверхности может быть горизонтальной и вертикальной. Соотв. и запил будет горизонтальным или вертикальным, а пилорама горизонтальной или вертикальной. Вертикальный запил, во-первых, уменьшает отход материала, т.к. бревно под него достаточно выровнять только в горизонтальной плоскости. Под горизонтальный запил бревно для минимизации отхода требует выравнивания и по горизонтали, и по вертикали, иначе слишком много дерева уйдет в горбыль («горбушку»). Во-вторых, при вертикальном запиле отпил (отпиливаемая часть бревна) не давит на рабочий орган и много меньше за него цепляется. Поэтому для распиловки одной и той же лесины по вертикали требуется мощность привода в 2-3 раза меньше, чем по горизонтали, см.

Но, во-первых, травмоопасность вертикальных пилорам много выше, чем горизонтальных. Во-вторых, поперечная подача бревна под пилу вертикальной пилорамы конструктивно и технически очень сложна, причем обеспечить максимально допустимую точность распиловки по ТУ до 6 мм на 6 м длины бревна на самодельной вертикальной пилораме крайне сложно или вовсе невозможно. Поэтому пилораму своими руками лучше строить под горизонтальный запил.

Мини пилорама ленточная. Ленточная мини пилорама

Ленточные пилорамы лучше всего справляются с задачей нарезки досок. Методов создания такого устройства существует несколько. Движущей силой подобных устройств могут выступать как электрические, так и бензиновые моторы. Детально описывать определенную самодельную конструкцию с указанием конкретных параметров нет смысла, потому что каждый мастер учитывает и «масштабы» такого производства, и наличие свободного места.

Мы опишем общий порядок изготовления:

  • помещение. Опытные мастера советуют для комфортной работы с бревном выбирать помещение для мастерской не меньше 18 м2, к примеру 6 х 3 м
  • пила расположена неподвижно во время работы. Заготовка кладется на специальную подвижную станину (тележку) и передвигается руками. По этой причине нужно смонтировать металлическую раму для фиксации пилы. Под ней кладутся «рельсы» из уголка, по которым двигается тележка с заготовкой. Распил осуществляется в горизонтальной плоскости. Необходимо предусмотреть изменение высоты размещения пилы во время «роспуска» заготовки на доски. Для этого раму оснащают особой системой, которая функционирует по принципу струбцины, например, «ходовой» винт или нечто аналогичное
  • в качестве основания можно взять металлический уголок или более серьезные конструкции, такие как двутавр или швеллер. Нужно позаботиться о жесткой фиксации этого каркаса к месту установки, потому что о время работы он будет подвержен высоким динамическим нагрузкам. Главное внимание уделите ровности и горизонтальности верхних балок – направляющих. Промежуток между направляющими должен быть больше диаметра самого крупного бревна, с которым вы собираетесь работать, приблизительно на 50 – 70 см
  • невзирая на толщину заготовки, она должна быть прочно зафиксирована на тележке. На нижнюю часть нужно прикрепить колеса.

Ленточная пила для распиловки бревен своими руками. Самодельная ленточная пилорама

Оговоримся сразу – сделать ленточную пилораму самому очень сложно. Дело не столько в комплектующих, обширных токарных и сварочных работах, необходимости заточки и разводки пилы специальным способом, а в отлаженной работоспособности всего комплекса.

Необходимо обеспечить погрузку и остойчивость движения до 300 кг одного бревна, регулировку толщины нарезания, и самое главное – технику безопасности. Но если наличие дармовой древесины победило – делаем ленточную пилораму своими руками.

Принцип ленточной резки поясним на примере: взять две катушки с ниток, между ними натянуть продетую тонкую ленту. Принудительно вращая ленту — режем бревно, расстояние между лентами – максимальный размер бруса. Ленточными пилами удобно нарезать доски.

Начинаем с выбора производственной площади или помещения – не менее 3х6 м, проверено. Второе по важности – металлические колеса тележки и ленточной пилы, это надо найти или купить. Раму ленточного механизма с колесами заказать, а лучше купить готовую. Самостоятельное изготовление требует навыков и много высокоточной инструментальной обработки.

Вид 1Вид 2

Устанавливаем направляющие – любой прочный ровный металл: двутавр, швеллер, уголок, под них через 0,5 м опоры или анкера для устойчивости. Расстояние между направляющими – диаметр самого большого бревна с запасом – около 0,7 м. Выдерживая геометрию свариваем все вместе. На тележку крепим колеса, раму ленточного механизма, электродвигатель через шкив.

Продумайте механизм изменения горизонтального перемещения пилы относительно бревна. Перемещая тележку относительно закрепленного бревна, срезаем горизонтальный слой древесины – делаем доски.

Ленточная пилорама. Общие сведения

Принцип работы

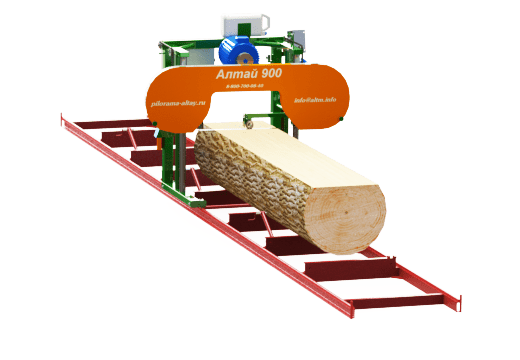

Ленточной пилорамой является станок, выполняющий продольный распил бревен. В нем есть возможность точной регулировки положения режущей поверхности, благодаря чему изготавливают материалы разные по толщине.

Конструкция устройства имеет в своем составе следующие элементы:

  • Ленточную пилу;
  • Зажимной механизм;
  • Механизм передвижения рамы;
  • Устройство регулирования полотна по высоте.

Заметка: Станок имеет электрический двигатель, обладающий мощностью более пяти киловатт.

Посредством ременной передачи крутящий момент передается на рабочие шкивы, на которых установлена лента пилы. В механизме пилы должно быть натяжное устройство автоматического корректирования ширины выдвигающихся шкивов пружинного либо гидравлического типа. Это необходимо для компенсации тепловых расширений металла на ленте в процессе работы.

При обработке круглых бревен, перемещение рамы с пилой и силовым устройством происходит вдоль закрепленного материала по бетонному основанию с рельсами. Посредством винтового механизма происходит регулирование высоты полотна пилы относительного самой нижней точки устройства. Он сделан так, что исключается любая вероятность перекоса в процессе работы.

Для того, чтобы заготовка надежно удерживалась, она укладывается между направляющими и фиксируется с помощью специальных зацепов. Как только бревно правильно уложено и закреплено, оператор плавно перемещает подвижную часть устройства, благодаря чему и срезается верхняя часть заготовки. После происходит приподнимание режущей поверхности и перемещение рамы на исходное место.

Важно: Если вы используете самодельную пилораму, то перемещение каретки над бревном придется выполнять руками. Заводские устройства практически полностью автоматизированны.

Особенности

Ленточная пилорама промышленного производства обладает следующими особенностями:

  • надежной конструкцией;
  • хорошей производительностью;
  • энергосбережением;
  • имеют качественный рез, т. е при распиловке не происходит волны и работать можно с небольшими материалами;
  • разнообразие видов по габаритам и весу вплоть до мини устройств;

Разновидности

Ленточные пилорамы можно разделить на конструктивные классы:

    С электроприводом выделяются до пяти моделей, различающихся подвижностью каретки, мощностью двигателя, по размеру обрабатываемого сырья, дополнительными комплектующими и вспомогательными узлами;
  • с бензиновым мотором три вида, которые имеют разную мощность, разный максимум диаметра использованного бревна, а также разный размер пил.

Также, как уже говорилось ранее, пилорама может быть с автоматическим и ручным управлением.

Автоматические ленточные пилорамы предназначены для повышения производительности и могут перерабатывать любые породы дерева. В память программного обеспечения закладываются разнообразные варианты настроек работы устройства — толщина реза, очередность выполнения операций и т. п.

Ручной ленточной пилорамой можно быстро решать разнообразные задачи без автоматической настройки. Средний выход сырья необрезной доски на таком устройстве составляет около восьмидесяти семи процентов. Доска получается с чистой поверхностью, а отклонение от длины пропила не больше одного миллиметра.

Ручное устройство с передвижением вертикальных баков бывает у бензиновых ленточных пилорам, у агрегатов с небольшой мощностью до семи киловатт электрического двигателя.

Независимость от электроэнергии позволяет использовать пилораму в любом месте.  При полной нагрузке показатель расхода топлива имеет значение три литра в час. Такого топливного бака вполне достаточно для непрерывной работы агрегата в течении нескольких часов.

Дизельное ленточное устройство считается наиболее мощным аналогом, благодаря которому обеспечивается бесперебойная распиловка длительное время.

Ленточная пилорама имеет двигатель внутреннего сгорания и систему легкого запуска. В бензиновых обороты вала более высокие, так передаточное значение задается исходя из диаметра приводного шкива, повышение которого регулируется редуктором.

Горизонтальная ленточная пилорама HTZ 1400 Professional Mebor (Словения)

Предназначен для продольной распиловки бревен с целью получения пиломатериала высокого качества.

Сочетает в себе такие преимущества ленточного пиления как тонкий пропил и возможность индивидуального раскроя пиловочника, и в то же время оборудован шкивами большого диаметра 1400 мм, что делает возможным применение широких ленточных пил 180-200 мм и распиловки бревен диаметром до 1500 мм. Станок оборудован гидравлическим устройством натяжения пильного полотна, что гарантирует идеальную геометрию пиломатериала и работу с высокой скоростью подачи, которая регулируется бесступенчато.

Станок может быть укомплектован полным спектром пристаночной механизации позволяющей свести к минимуму степень ручного труда.

Область применения

Высокопроизводительные ленточные пилорамы благодаря высокой степени механизации легко встраиваются в лесопильные потоки и применяются в качестве головного станка для получения качественных пиломатериалов в больших объемах на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы экспортного качества.

Схема обработки



Отличительные особенности

Литые шкивы увеличенного диаметра Литые шкивы пильного узла большого диаметра 1400 мм, прошедшие специальную динамическую балансировку, осуществляют надежное вращение ленточной пилы и создают благоприятные условия ее работы за счет снижения напряжений в пиле. Позволяют обеспечить высокое качество и точность распиливания бревен при высоких скоростях резания и больших диаметрах (до 1500 мм).
Автоматическая гидравлическая натяжка ленточного полотна Натяжение ленточной пилы осуществляется с помощью гидроцилиндра. Обеспечивается надежное и равномерное натяжение пилы и позволяет своевременно отслеживать удлинение ее при пилении. Исключает возможность образования волны.
Гидравлические направляющие ленточной пилы Гидравлические направляющие ленточной пилы обеспечивает высокую устойчивость ее при пилении с высокой скоростью резания. Позволяют получать высокое качество пропила. Перемещение направляющих в зависимости от размера обрабатываемого бревна осуществляется с помощью гидроцилиндров. Обеспечивается быстрая перенастройка узла с пульта управления оператора.
Бесступенчатая регулировка скорости подачи Обеспечивается плавная регулировка скорости подачи пильной каретки и высокая производительность.
Рельсовый путь длиной 9м, высотой 500мм, шириной 2600мм Обеспечивает распиловку бревна до 5 м. Жесткость станины позволяет работать с древесиной твердых пород и больших диаметров.

Гидравлическое крепление бревна 4 гидравлических зажима обеспечивают быстрое и надежное крепление бревна при пилении.
Поворотное устройство (кантователь) Гидравлическое устройство для поворачивания бревен для быстрого позиционирования бревна / бруса в оптимальное для пиления положения; 8 угловых рычага и 2 цепных кантователя обеспечивают уверенное манипулирование бревнами диаметром до 1500 мм управляются с пульта оператора.
Подрезная пила (Дебаркер) Подрезной узел автоматически очищает кору от загрязнения с торца бревна, от которого начинается распил, тем самым обеспечивая повышенный ресурс инструмента. Простая наладка — узел сам огибает неровности бревна.

Устройство для сталкивания досок Одновременно с возвратом ленточной пилы толкает доску с бревна и таким способом увеличивает производительность, максимально эффективно с разгрузочным ленточным транспортером для автоматического удаления досок.

Дополнительное оборудование

Загрузочное устройство с механизмом поштучной выдачи бревен Обеспечивает автоматическую подачу бревен на ленточнопильный станок без использования ручного труда (стандартное исполнение: длина 4,5м, ширина 3,6м).
Возможны другие варианты исполнения — по согласованию с заказчиком.

Гидравлическое устройство для загрузки бревен на рельсовй путь ленточнопильного станка Обеспечивает подачу бревна на рельсовый путь станка без использования ручного труда, рекомендуется устанавливать в местах где нет возможности использовать загрузочное устройство с механизмом поштучной выдачи.
Вальцы для продольной подачи бревна по рельсовому пути Один валец приводной с гидродвигателем и два неприводных обеспечивают продольное перемещение бревна для оптимальной его ориентации на пути.
Устройство для подъема гидрозажимов
Обеспечивает выравнивание оси бревна относительно станины, для получения оптимального распила искривленных бревен и бревен с большим сбегом.
Ленточный транспортер для механизированного удаления досок Транспортер длиной 2,5 м, шириной 1 м с приводом для автоматического удаления досок из зоны пиления, наиболее эффективно дополняет устройство для сталкивания досок.
Устройство для облегчения удаления досок Устройство оборудовано вальцом находящимся на пути станка, облегчает удаление досок в случае когда нет возможности установить приводной транспортер.
Система аспирации Устанавливается непосредственно на ленточнопильном станке и обеспечивает удаление опилок из зоны резания, тем самым предотвращает налипание опилок на шкивы и полотно пилы.
Электронное управление с 5-ю программами и наладкой толщины пропила Электронное управление ленточнопильного станка с 5-ю программами и цифровой наладкой толщины распиливания; данная опция позволяет оператору с высокой точностью устанавливать толщину реза, а также распиливать бревно по заранее заданной программе раскроя; значительно повышает производительность и точность размеров пиломатериала Пульт управления и кресло оператора размещаются непосредствено на пильном узле.
Электронное управление с 5-ю программами и наладкой толщины пропила DOUBLE
Электронное управление DOUBLE ленточнопильного станка 5-ю программами и цифровой наладкой толщины распиливания; дистанционная панель управления на отдельностоящей консоли. Благодаря дистанционной панели управления оператору не приходиться ездить вместе с ленточнопильным узлом.
Дополнительное гидравлическое крепление бревна Обеспечивает быстрое и точное крепление без ручной наладки креплений.
Дополнительное механическое крепление бревна. (Если не входит в базовую комплектацию). Механический рычажный зажим рекомендуется для станков эконом-класса работающих с невысокой производительностью.(Если не входит в базовую комплектацию).
Поворотное устройство (кантователь).
(Если не входит в базовую комплектацию)
Гидравлическое устройство для поворачивания бревен для быстрого позиционирования бревна (бруса) в оптимальное для пиления положения; 4 угловых рычага + 1 цепной кантователь обеспечивают уверенное манипулирование бревнами диаметром до 500 мм и длиной 4,5 м управляются с пульта оператора. (Если не входит в базовую комплектацию)
Дополнительное гидравлическое устройство для поворачивания бревен (цепной кантователь). (Если не входит в базовую комплектацию) Для кантования толстомерного лесоматериала длиной более 4,5 м и диаметром до 1000мм, данная опция устанавливается в дополнение к основному кантователю с гидравлическими упорами. (Если не входит в базовую комплектацию)
Подрезная пила (Дебаркер). (Если не входит в базовую комплектацию)
Подрезной узел автоматически очищает кору от загрязнения с торца бревна, от которого начинается распил, тем самым обеспечивая повышенный ресурс инструмента. Простая наладка — узел сам огибает неровности бревна. (Если не входит в базовую комплектацию)
Удлинение станины Удлинение станины до 10 м, для распиловки бревен длиной 6 м.

Производитель: Mebor

Родина бренда: Словения

Параметры обрабатываемой заготовки (бревна), мм:
— длина
— диаметр

до 5000*
до 1500
Диаметр пильных шкивов, мм1400
Ширина пильного шкива, мм
160
Режущий инструмент (ленточная пила), мм:
— ширина
— длина

180-200
9100
Натяжение пилгидравлическое
Вертикальное перемещение пильной рамкиэлектромеханическое
Скорость подачи м/мин0 — 40
Производительность, м3 в час3,0-6,0
Мощность двигателя, кВт55*
Габариты рельсового пути, мм9000х2600х500
Габариты станка, мм4000х2800


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

Оценка товара:

Достоинства:

Недостатки:

Комментарий:

Имя:

E-mail: не публикуется

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Ленточная пилорама Pilous CTR 1000 hydraulic (гидравлический прижим бревна)

Данная модель сочетает в себе качества таких популярных моделей как CTR 950 Hydraulic и CTR 1300 Hydraulic. Станок комплектуется подвижной рамой и гидравлическим оборудованием от легендарного CTR 950 Hydraulic, при этом комплектуется ленточной пилой с шириной (макс. 65 мм.) как у CTR 1300 Hydraulic. Широкая ленточная пила, в сочетании с высокопроизводительным двигателем позволяют сильно повысить скорость пиления и общую производительность станка.


Благодаря сочетанию качеств этих двух станков мы получили уникальную высокопроизводительную модель в своей категории, которая отличается доступной ценой.
Исключительно прочная конструкция станка и высокопроизводительное гидравлическое оборудование позволяет работать на станке в самых сложных условиях и даже в режиме нон-стоп эксплуатации. Возможность установки большого количества гидравлических опций позволяет легко обрабатывать даже очень большие бревна повышая производительность оборудования и экономя затраты на рабочую силу

.
В базовой комплектации станка установлены следующие гидравлические опции:
Гидравлический прижим бревна – 2 шт.;
Угловой упор – 5 шт.;
Выдвижной кантователь бревна – 1 шт.;
Устройство регулировки конусности бревна – 1 шт.;
Устройство регулировки конусности бревна с возможностью подачи – 1 шт.


Благодаря уникальной модульной конструкции станков серии CTR данная модель оснащена большим количеством точек подготовленных под установку дополнительного гидравлического оборудования. Что обеспечивает возможность его установки в разных вариациях с учетом всей длины выполняемого реза и особенностей обрабатываемого материала.


Широкий массивный мост перемещения пильной рамы обладает высокой надежностью каждой пильной секции и оснащен с двух сторон стальными направляющими, что обеспечивает бесперебойную работу при резке даже с высокой скоростью движения пильной рамы.


Профессиональное исполнение всех основных технических узлов, таких как рабочие шкивы и система их установки, конструкция пильной рамы, энергообеспечение, система подачи и др. обеспечивают максимально длительный срок службы и высокую точность работы станка даже в самых сложных условиях эксплуатации.


Станок имеет возможность плавной регулировки скорости подачи пильной рамы в зону резания и обратно, а также плавной регулировки положения пильной рамы по высоте, в зависимости от ширины распила. Скорость перемещения пильной рамы отображается на цифровом дисплее. Центральная панель управления находится в неподвижном положении и расположена на основной ходовой секции. Это обеспечивает удобное управление станком с одного места. Подача в зону резки и обратно осуществляется электроприводом (мотор + червячный редуктор) управляемым частотным преобразователем. Двухсторонний синхронизированный привод подачи пильной рамы по ходовому мосту обеспечивает максимальную стабильность ленточной пилы при резке. Оператор станка может изменить скорость движения пильной рамы простым поворотом ручки потенциометра, расположенной на панели управления.


Массивная пильная рама станка расположена на жестких хромированных направляющих скольжения (для перемещения ее в вертикальном положении), которые гарантируют абсолютную точность положения рамы и имеют практически неограниченный срок службы, если их регулярно смазывать. Вертикальное перемещение пильной рамы обеспечивается двухсторонней синхронной цепной передачей с приводом от электрического двигателя с червячным редуктором. Управление перемещением рамы производится с центральной панели управления и может регулироваться в двух скоростных режимах: «быстрая подача» и «медленная подача» — для более точного позиционирования рамы. Данная система всегда может быть дополнительно укомплектована электронным измерителем, которая автоматически перемещается в заданное положение. Рама оснащена рабочими шкивами, сделанными из высококачественного серого чугуна, которые точно отбалансированы, чтобы избежать вибрации. Рабочие шкивы имеют специальный паз вдоль окружности, в который устанавливается сменный резиновый ремень, что обеспечивает оптимальную площадь контакта между шкивом и ленточной пилой. Станок оснащен мощным стартером, обеспечивающим плавный пуск главного двигателя.


Прочно установленный приводной шкив оснащен, специально сбалансированной, ременной передачей к двигателю. Система натяжения ведомого шкива проходит через прочную чугунную направляющую с возможностью регулировки давления на заготовку, что позволяет производить высокоточную регулировку полотна для избежания уводов, даже при длительной эксплуатации станка.


Для упрощения и более точного натяжения ленточной пилы станок может быть оборудован системой гидравлического натяжения полотна.


В процессе пиления ленточная пила направляется жесткими и шлифованными направляющими роликами в комбинации с точными твердосплавными направляющими. Такая система позволяет регулировать положение пилы во всех направлениях, что обеспечивает ее оптимальное позиционирование в направляющих роликах.


Для обеспечения максимальной точности пропила необходимо направляющие ролики со стороны оператора передвинуть максимально близко к распиливаемой заготовке. Это операция выполняется непосредственно оператором, либо в качестве дополнительной опции может быть установлен привод перемещения направляющих роликов с возможностью управления с центральной панели.


Исключительно устойчивые ходовые мосты с регулируемыми стальными опорами по обеим сторонам моста составляют основание станка. Они обладают достаточными размерами для работы с бревнами максимального диаметра. Конструкция станка разрабатывалась с учетом реально накопленного опыта работы, поэтому он рассчитан на работу в самых жестких условиях.


Направляющие установленные по обеим сторонам каждой секции ходового моста в сочетании с высокопроизводительным двигателем, обеспечивают плавное и быстрое снятие тяжелых заготовок, при использовании устройства для выгрузки готового материала.


Длина пропила практически неограниченна для всех моделей станков и ограничивается только длиной установленных дополнительных ходовых секций. Ходовые секции оснащены регулируемыми по высоте плоскими опорами для бревен.
Гравитационная система охлаждение и смазка ленточной пилы с возможностью регулировки напора в обеих направляющих обеспечивает оптимальное состояние ленточной пилы в процессе пиления.


Станки CTR серии представляют последние технологии в области производства деревообрабатывающего оборудования. Особое внимание уделяется максимальному повышению точности и срока службы оборудования при сокращении затрат до минимума.


Все станки имеют оригинальную модульную конструкцию, что позволяет очень просто производить замену и/или настройку основных узлов и их отдельных деталей. При долгосрочной эксплуатации станков это позволяет значительно снижать затраты на техническое обслуживание и время простоя оборудования при проведении сервисных работ.


Опции:
Все станки могут быть оснащены достаточно широким перечнем дополнительных опций, которые упрощают и ускоряют работу оператора, повышая общую производительность станка. Наша оригинальная модульная система обеспечивает возможность установки дополнительного необходимого оборудования на станок в любое время на протяжении всего срока его эксплуатации. Т.к. все основные модели станков имеют необходимые точки подключения для дополнительного оборудования, включая все необходимые отверстия и резьбы.

Макс. Диаметр бревна

1000 мм.

Макс. Сечение обрабатываемого бревна

920 мм.

Макс. Высота пропила

900 мм.

Мин. Высота пропила

30 мм.

Макс. Толщина реза

365 мм.

Макс. Длина бревна (в стандартной комплектации)

7,5 м.

Длина дополнительной ходовой секции

 3 м.

Мин. Длина пропила

1,2 м.

Мощность привода ленточной пилы

22 kW

Мощность привода горизонтального перемещения пильной рамы

3 kW

Мощность привода вертикального перемещения пильной рамы

0,55 kW

Мощность привода гидростанции

5,5 kW

Размеры ленточной пилы

5960 x 60 x 0,9-1,1 mm

Вес (в стандартной комплектации)

2800 кг.

Вес (дополнительной ходовой секции)

420 кг.
