Чертеж металлической двери с размерами, изготовление коробки и полотна своими руками

Автор Michael На чтение 8 мин Просмотров 3.6к. Опубликовано

Надежные металлические двери применяются фактически везде. Их устанавливают не только в квартирах многоэтажных домов, но и частных домовладениях, банях, различных хозяйственных постройках. Кроме покупных готовых вариантов, некоторые люди предпочитают создание самодельной конструкции, в чем хорошим подспорьем будет чертеж металлической двери.

Приобрести стальное дверное полотно и дверной блок надлежащего качество получается далеко не всегда. Первая проблема – это ценовая политика современного строительного рынка. Вторая проблема – иногда дверной проем очень специфический и двери для него изготавливают только по индивидуальному заказу.

Есть простой выход из этой ситуации. Если подходящих изделий практически нет в продаже, их всегда можно сделать собственноручно.

Металлическая дверь имеет простую конструкцию, сделать которую своими руками ее вполне возможно. Для этого есть разнообразные чертежи и многое другое. Самодельная конструкция будет обладать требуемым уровнем качества, а сумма, потраченная на материалы, не окажется сильно высокой. Вся работа по изготовлению входных дверей делится на несколько несложных этапов.

Содержание статьи

  1. Необходимые материалы, инструмент
  2. Подготовка и измерения
  3. Изготовление классической двери из металла
  4. Сборка дверной коробки
  5. Сборка дверного каркаса
  6. Изготовление дверного полотна
  7. Монтаж замка
  8. Петли
  9. Крепеж
  10. Утепление и отделка
  11. Металлическая дверь с остеклением и декоративными элементами
  12. Самодельная дверь в сравнении с заводской

Необходимые материалы, инструмент

Самое дорогое, что понадобится – это металл. Все остальные комплектующие и материалы обойдутся не слишком дорого, естественно, без учета декоративной отделки. Если примерно прикинуть сумму на все расходы, то понадобиться не больше 100-150 долларов. За эту цену невозможно приобрести даже сомнительную китайскую продукцию.

Что касается необходимых для работы материалов, то их немного. Нужно приобрести профильную трубу – подойдет с сечением в 20×40 мм. Трубу следует покупать в количестве 20 погонных метров – этого объема вполне хватит на производство блока стандартных размеров (это около 1 м в ширину и 2 м в длину). Количество материала под другие габариты посчитать не трудно. В случае каких-либо непонятных ситуаций стоит посматривать на эскиз – сегодня можно найти массу чертежей металлических дверей и пользоваться ими для сборки.

Также необходим листовой металл. Толщина его должна быть не менее 2,5 мм. Габаритные размеры – под размер будущей двери, а точнее проема.

Также следует подготовить петли, выбирать стоит модели, которые оснащены подшипником. Эти комплектующие приобретаются в количестве трех штук. Полотно будет достаточно тяжелое, поэтому три петли – это наиболее надежный вариант.

Кроме того, дополнительно нужна фурнитура, теплоизоляция, а также материалы для декоративной отделки. Не стоит забывать и про расходные материалы – это круги для электроинструмента, сварочные электроды, сверла, расходные материалы для лобзика.

Из инструментов стоит подготовить сварочный аппарат, стол для сварки, болгарку, электрическую дрель, электролобзик.

Подготовка и измерения

Итак, стандартный размер дверного проема в большинстве квартир составляет 2000×800 или 2000×900 мм. Если же существующий проем меньше или же больше, то можно изготовить полотно под особый размер. При выполнении замеров стоит убедится, что измеряется именно стена, а не бетон или же штукатурка.

В том случае, если высота коробки немногим больше 2000 мм, тогда необходимо предусмотреть дополнительную раму сверху, или же в боковой части проема, если ширина его более чем 900 мм. Кроме того, следует помнить о зазоре в несколько десятков миллиметров с каждой стороны коробки. Этот зазор необходим для задувки швов.

Если ширина проема более 1500 мм, то специалисты рекомендуют изготавливать не цельную (монолитную), а разборную коробку. В коттеджах в широкие проемы устанавливают кроме дверного полотна два или более модуля со стеклом, которые делают конструкцию более надежнее и прочнее и выполняют декоративную функцию.

Кликните для открытия в полном размере.

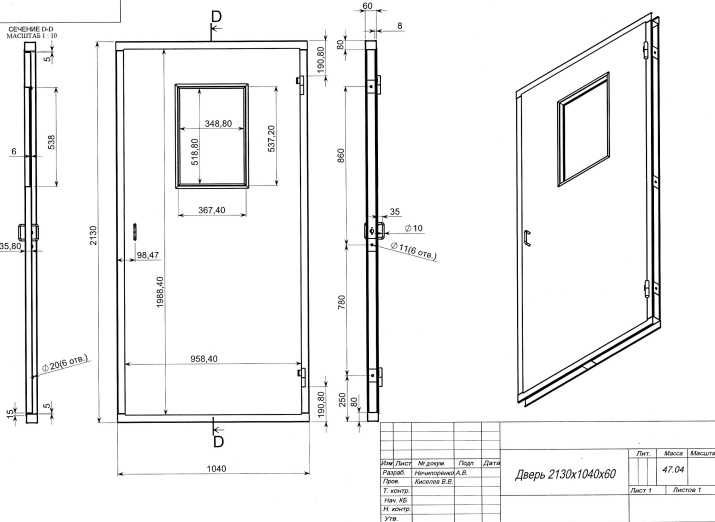

В процессе подготовки также стоит начать разрабатывать чертеж металлической двери. Если дверное полотно будет уникальным и эксклюзивным, тогда и чертеж делается своими руками. Если же проем стандартный, а дверная конструкция будет представлять собой типовое решение, тогда можно использовать и типовые чертежи.

Изготовление классической двери из металла

Классические стальные двери – это конструкция из полотна, коробки, дверных петель, а также монтажных пластин.

Сборка дверной коробки

Итак, первым делом необходимо собрать коробку или блок. Для этого по полученным в ходе измерений параметрам нарезают подготовленную профильную трубу. Нарезка выполняется под углом в 45 градусов. Точность резки можно проверять методом соединения двух кусков, а затем получившуюся конструкцию проверить уголком.

Существует еще одни способ производства коробки. В этом варианте рама собирается из металлического профиля методом сварки. В результате должна получится прямоугольная конструкция. В процессе сборки очень важно контролировать точность углов, а также измерять диагонали – это делают, что исключить риск перекосов блока.

Сборка дверного каркаса

На этом шаге изготовляют заготовки для будущего каркаса. Для этих целей подойдет металлический уголок. Необходимо выдержать зазор между дверной рамой и коробкой со стороны замка – он равен примерно 5 мм. С других сторон будет достаточно, если зазор составит 3 мм. Это не точные цифры – в различных чертежах металлических дверей данный размер может быть немного другим. Чтобы было нагляднее, для измерения и контроля этих зазоров применяют полоски из металла нужной толщины.

Далее – размечается и нарезается профиль. Его вкладывают внутрь получившейся коробки. Затем проверяют геометрические характеристики конструкции по диагоналям. Если все верно, тогда с одной из сторон профиля делают паз или прорезь для монтажа замка. После этого углы рамки можно прихватить сваркой, каркасы по периметру также прихватываются в нескольких точках.

На этом шаге уже можно приварить к дверной рамке полосы из металла, которые будут выполнять функцию фиксаторов для отделочных материалов.

Изготовление дверного полотна

Создание полотна следует начать с разметки. Стоит учитывать допуски и напуски листового металла на дверную коробку по 10-15 см. Также учитывается напуск со стороны петель. В различных чертежах металлических дверей он составляет 5 мм.

Стальной лист по чертежам и размерам разрезается при помощи болгарки и приваривается к готовой раме. Внутри полотна вваривают ребра жесткости. Они должны устанавливаться горизонтально. Если уровень жесткости недостаточный, тогда их количество можно увеличивать.

Монтаж замка

Дверь почти закончена. Для установки замка выполняют разметку прямо на полотне. Размечать места под отверстия можно обычным маркером. Затем по нанесенным меткам высверливают отверстие, которое потом необходимо обработать напильником. Далее – проделываются отверстия под крепежные элементы будущего замка. В отверстиях нарезается резьба, затем замочное устройство фиксируется с помощью болтов. В конце устанавливают ручку.

Это типовая инструкция, которая подходит для большинства замков, но замочные конструкции могут различаться, сам монтаж зависит от изделия.

Петли

Прежде чем приваривать эти элементы к получившейся конструкции – дверям и блоку, необходимо их смазать. С помощью болгарки разрезаются места, где соединяется рама и дверной блока – это точки, которые ранее прихватывались сварочным аппаратом. Петли фиксируются изнутри.

Крепеж

Для крепежа полученной конструкции в проем используют полоски из металла. Их необходимо от 6 до 10 шт. Они просто привариваются к коробке. Затем в них нужно будет просверлить отверстия под анкерные болты.

Утепление и отделка

Дверь практически готова. Теперь осталось только утеплить ее. Выбранный вами вариант теплоизоляции разрезается и закладывается внутрь полотна. Укладывают утеплитель между ребер жесткости.

После этого можно начать заниматься декоративной отделкой внутренней части двери. Для этих целей подойдет фанера, ламинированные панели, а также любой другой материал.

Металлическая дверь с остеклением и декоративными элементами

Зачастую, такие модели дверей устанавливаются в частных домах или же в коттеджах. Окно выполняет несколько функций – через него можно посмотреть, кто пришел. Также благодаря стеклу в прихожей будет значительно светлей. Декоративные элементы украсят полотно и придадут ему эксклюзивный внешний вид.

Окно в двери необходимо изготовить еще тогда, когда выполняется резка листовой стали. При ее изготовлении можно чертеж металлической двери, размещенный в начале нашей статьи. По периметру прямоугольного или любой другой формы отверстия в стальном листе необходимо приварить арматуру. С размерами следует определится заранее. Все остальные этапы работы аналогичны технологии изготовления классической двери.

После того, как конструкция будет окрашена, в место, предназначенное под окно, устанавливают стеклопакет. Для того, чтобы стекло было максимально надежным, с внешней стороны часто приваривают кованую декоративную решетку.

Можно также оснастить дверной блок различными дополнительными аксессуарами. Это могут быть доводчики, уплотнители, глазки и многое другое. Главное правило – фурнитура должна быть качественной. Только тогда она прослужит в течении долгого периода времени.

Самодельная дверь в сравнении с заводской

Первый минус – это рациональность данного решения. Стоимость материалов и фурнитуры составляет немалую сумму, при том что самая простая заводская дверь будет стоить процентов на 30% дороже, при том вы сэкономите уйму времени и сил. Кроме того, важны ваши как навыки сварщика. Если вы не имеете достаточно квалификации, имеется риск допущения брака. В любом случаи, заводская сварка будет намного качественнее.

Но говоря в целом, самодельная дверь из металла – это никакая не утопия, а самая настоящая реальность для тех, кто имеет навыки сварщика и опыт работы с электроинструментом.

Металлическая дверь своими руками: чертежи, видео, изготовление

Содержание

  • 1 Подготовка к работе
  • 2 Руководство по изготовлению дверей
    • 2.1 Делаем дверное полотно
    • 2.2 Свариваем коробку
    • 2.3 Монтируем навесы
    • 2.4 Устанавливаем замок
  • 3 Облицовка изделия
  • 4 Заключение

Качественная стальная дверь, даже с бюджетной молотковой покраской, нынче стоит хороших денег. Разумеется, в расчет не принимаются дешевые китайские изделия, вскрываемые консервным ножом. Поэтому домовладельцу с доходами ниже среднего ничего не остается, кроме как сделать металлическую дверь и установить ее своими руками, или заказать ее какому-то гаражному мастеру. Но если вы не понаслышке знакомы со сварочным аппаратом, то оплачивать чужую работу незачем – ознакомьтесь в нашей статье с технологией изготовления и принимайтесь за дело сами.

Подготовка к работе

На данном этапе нужно выполнить замеры входного проема и приготовить все необходимые материалы. Перечень инструментов стандартный – измерительные приспособления, сварка и болгарка с дрелью.

Совет. Для фиксации свариваемых узлов обязательно подготовьте 2—3 струбцины, без них работать значительно сложнее.

Замер проема на входе в квартиру или частный дом производится в нескольких местах, особенно по ширине. Необходимо выявить самое узкое место, чтобы ориентироваться на этот размер при изготовлении. Результаты измерений нанесите на схему, по которой станете заготавливать металл.

Предполагается, что у вас нет личного опыта в сборке железных дверей, поэтому для начала мы предлагаем изготовить самую простую конструкцию. Даже если она получится не слишком красивой, впоследствии облицуете створку утеплителем и декоративными накладками, которые скроют все мелкие огрехи. Из конструктивных материалов вам понадобится:

  • 1 стандартный лист стали, желательно — холоднокатаной, толщиной 1,5—2 мм на полотно;
  • для каркаса и дверной коробки возьмите профильную трубу сечением 40 х 20 мм с толщиной стенки 1,5—2 мм;
  • навесы 2 шт. (нужно заказать токарю) и металлические пластины 4—5 мм в толщину для их монтажа;
  • простой и надежный дверной замок, можно – самодельный.

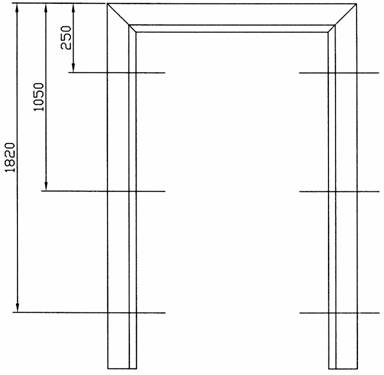

Чертеж конструкции из уголков

Совет. Нет смысла брать слишком толстый металл (например, 3 мм), поскольку сварить настоящую бронированную дверь все равно не получится, а изделие выйдет слишком тяжелым. Вполне достаточно толщины листа и профтрубы 1,5 мм. Вместо последней можете использовать равнополочный уголок 45 х 3 мм.

Если ваши сварочные навыки еще не отточены, то лучше взять стальной лист 2 мм в толщину, его труднее прожечь из-за недостатка опыта. Также подумайте о будущей наружной отделке, чтобы заранее подобрать материалы. Подробнее о подготовительном этапе изготовления металлической двери с деревянными накладками рассказывается на видео:

Руководство по изготовлению дверей

Первая операция – заготовка деталей. Она выполняется по такой схеме:

  1. Отрежьте 4 профиля на вертикальные стойки дверной коробки (или 2 уголка), ориентируясь по чертежу.
  2. Заготовьте 4 поперечины короба из профтрубы или уголков.
  3. Для каркаса полотна нарежьте 4 горизонтальных перемычки и 2 стойки.
  4. С помощью болгарки подгоните габариты стального листа под размеры дверной коробки.

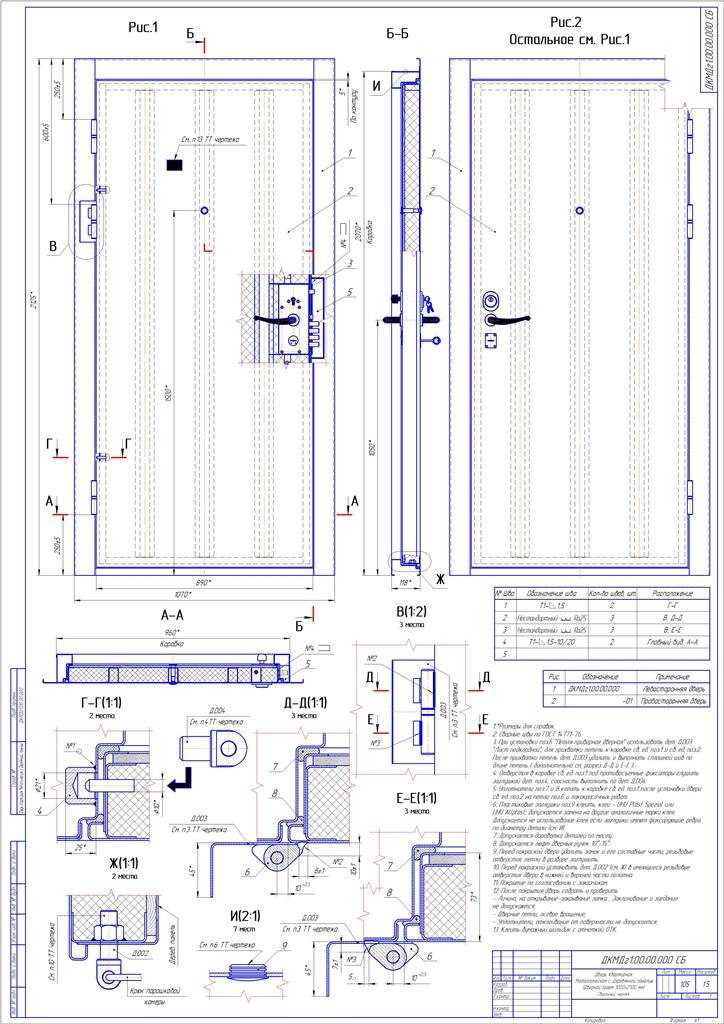

Чертеж двери из профтрубы во входном проеме

Примечание. Между дверным блоком и стеной предусматривайте зазоры 1 см по всему периметру, как изображено на чертеже. На притворах нужно соблюдать зазор не менее 4 мм для уплотнительной ленты.

Нарезав элементы изделия, зачистите острые торцы и удалите заусенцы, после чего приступайте к сборке. Чтобы облегчить себе обработку перед покраской, на данном этапе рекомендуется удалить с поверхности заготовок всю ржавчину с помощью крупной наждачной бумаги и железной щетки.

Делаем дверное полотно

Традиционно сваривание железной двери своими руками начинается с изготовления короба, куда потом вставляется готовая створка. Но личный опыт многих мастеров говорит о том, что стоит начать именно с полотна – так проще выдержать угол 90° и не допустить «вертолета», при котором изделие перекошено относительно фронтальной плоскости.

Первым делом уложите лист металла на стол или подставки и выровняйте его по плоскости, используя строительный уровень и подкладки в нужных местах. Дальше действуйте в таком порядке:

  1. Разложите заготовки рамы на листе, отступив от его краев 1 см и соблюдая углы 90°. Прихватите в нескольких точках верхнюю и нижнюю поперечину сваркой, зафиксировав их струбцинами.
  2. Повторите эту же операцию с вертикальными стойками, выполняя прихватки с внутренней стороны профиля. Как это выглядит визуально, показано выше на фото.
  3. Окончательно сварите элементы рамы с листом и между собой. Установите 2 промежуточных перемычки и закрепите их таким же образом.
  4. В конце зачистите болгаркой все сварные швы.

Внимание! При соединении профильной трубы с полотном не делайте сплошных швов, иначе металл поведет и на выходе вы получите тот самый «вертолет». Наплавляйте с внутренней стороны точки через каждые 10 см.

Свариваем коробку

В нашем случае наружная рама монтируется из двух профилей, установленных под углом 90° друг относительно друга (смотрите выше на чертеже). Поэтому сначала сформируйте наружное обрамление, уложив профили по всему периметру полотна и скрепив их прихватками.

Следующая профтруба кладется плашмя на 2 предыдущих с нахлестом и образует внутреннюю раму короба. Внимательно изучите фото, чтобы разобраться в этой комбинации.

Когда все рамные профили лежат на своих местах, прихватите их, а потом точечно сварите между собой. Проследите, чтобы по ошибке не приварить обрамление к полотну двери. Визуально готовая коробка, лежащая на створке, выглядит так:

Перед следующей операцией нужно разделить полотно и коробку, а последнюю перевернуть и положить на рабочий стол. Теперь можно тщательно проварить стыки снаружи и зашлифовать их болгаркой. Не накладывайте швы изнутри, где будет прилегать створка.

Изнутри стык заделывать не нужно, только снаружи

Важный момент. Прежде чем снимать раму с дверного полотна, поставьте метки на обоих элементах, чтобы запомнить их положение и при сборке не перепутать верх и низ.

Монтируем навесы

Для продолжения работы необходимо снова положить готовую створку на стол, только теперь поверх коробки. На данном этапе важно четко выверить все зазоры: отступы от края полотна до внешнего среза лутки должны быть равномерными по всему периметру и составлять 1 см, величина щели притвора для закладки уплотнителя – 4—6 мм. Чтобы ее обеспечить, подсуньте под стальной лист прокладки нужной толщины.

Теперь о том, как правильно сделать навесы:

  1. Определите положение навесов, отмерив сверху и снизу одинаковое расстояние – 25 см. Поставьте отметки и пропилите болгаркой пазы в полотне, чтобы сваривать петли напрямую с профилем рамы, а не с листом.
  2. Приварите к верхней части навеса толстую пластину, примерив детали по месту к торцу лутки.
  3. Приложите петлю с пластиной к коробке таким образом, чтобы между ней и плоскостью листа выдержать зазор 3—5 мм. Прихватите деталь сваркой.
  4. Поставьте второй усилитель на полотно двери и сварите его с навесом и створкой. Повторите все операции на другой петле.

Когда железная дверь держится на прихватках, проверьте ее открывание и прилегание, после чего приварите навесы окончательно и зачистите швы.

Устанавливаем замок

Когда свежеизготовленная входная дверь еще не поставлена в проем, врезка запоров своими руками не составляет проблемы. Для начала приложите замок к торцу полотна и наметьте его контур.

Чтобы вырезать паз под замок, воспользуйтесь болгаркой и дрелью. Когда извлечете обрезанный кусочек металла, выровняйте и зачистите края проема.

Дальше порядок работ такой:

  1. Вставьте замок в паз и просверлите отверстия для крепления. Нарежьте в них резьбу М5 или М6 и закрепите изделие.
  2. Напротив отверстия в корпусе для ручки и замочной скважины поставьте отметки на дверном полотне. Вырежьте в нем такие же проемы и поставьте с наружной стороны ручку с накладкой.
  3. Определите место в дверном косяке, где ригели замка должны входить в отверстия при закрывании. Выполните эти пазы, подчистите их и проверьте, как работает запор. При необходимости подрегулируйте или расширьте проем.

По окончании проделайте в коробке 4 монтажных отверстия, куда при установке войдут анкерные болты. Больше информации и важных моментов об изготовлении железной двери вы сможете узнать, просмотрев видео:

Облицовка изделия

Каким бы способ отделки двери вы ни избрали, вначале ее необходимо защитить от коррозии – загрунтовать и покрасить. Для этого нужно удалить шлак со сварных швов, подчистить их и обезжирить всю поверхность, а затем нанести 2 слоя грунта. После высыхания окрасьте изделие за 2 раза, начиная с тыльной стороны.

Облагородить входные двери можно такими способами:

  • изнутри утеплить полистирольными плитами, посадив их на клей, и обшить пластиковыми панелями;
  • прикрутить саморезами внешнюю и внутреннюю накладку из дерева, в частности, вагонки;
  • обтянуть полотно дерматином, заложив под него слой утеплителя;
  • купить и смонтировать готовый комплект для дверей из МДФ.

Можно сделать наличники из железа и окрасить в тот же цвет

Готовое изделие устанавливается во входном проеме на анкерных болтах, а щели традиционно уплотняются монтажной пеной. Здесь важно соблюсти горизонталь и вертикаль, чтобы створка хорошо закрывалась, а лутка не была «завалена» внутрь квартиры. Чтобы скрыть пену, снаружи и внутри коробка обшивается наличниками из дерева, металла или пластика. О правильной покраске дверного полотна подробно рассказывается в последнем видеоролике:

Заключение

Самодельные входные двери из железа по сроку службы не уступают заводским, если в процессе изготовления была соблюдена технология и конструкция сварена без перекосов. В противном случае появятся проблемы, в первую очередь, с замком, который начнет плохо закрываться и заклинивать. Чтобы этого не произошло, уделяйте больше времени подгонке всех элементов в процессе сборки, когда ошибки легче исправить.

Стандартные размеры межкомнатных дверей с коробкой

При выборе межкомнатной двери важно правильно определить размеры. Комплект из распашного полотна и короба должен соответствовать проему, иначе возникнут трудности при монтаже, а слишком большая разница в габаритах сделает установку двери невозможной.
Рассмотрим стандартные размеры коробок и полотен межкомнатных дверей, особенности замера проемов и допустимые расхождения.

Кто соблюдает стандартные размеры межкомнатных дверей с коробкой

Готовый дверной комплект стоит на 30–50% дешевле изделий на заказ. Однако такие двери не регламентированы по габаритам. Например, кухонная модель может не поместиться в проем.

Если у вас типовая квартира, выбирайте двери с коробкой российского производства: они изготавливаются под стандартные размеры дверных проемов, указанные в строительных ГОСТах и СНиПах. Изделия подходят к проемам хрущевок и блочных домов, а также большинства новостроек. Габариты европейских дверей, как правило, превышают российские стандарты — придется увеличивать проемы, тратить время и деньги на строительные работы и последующую отделку стен.

В кустарных мастерских нет мощностей для поточного производства типовых изделий и контроля качества, поэтому отклонения от стандартных габаритов могут быть существенными. Дверные комплекты лучше покупать у крупных заводов.

Типовые размеры коробок межкомнатных дверей

Рационально покупать дверь в полной комплектации, которая включает полотно с фурнитурой, коробку и наличники.

В качественных готовых комплектах полотно и коробка идеально соответствуют по размерам. Между рамой и полотном предусмотрен зазор 2–3 мм во всех точках периметра. За счет этого створка движется беспрепятственно, а конструкция сохраняет хорошую звукоизоляцию.

Как правило, производители указывают габариты полотна межкомнатной двери — размеры с коробкой будут больше примерно на 3 см по всему периметру, что нужно учитывать при выборе. Если высота створки 2000 мм (российский стандарт), то высота с коробкой будет 2060 мм с порогом и 2040 мм без порога.

Стандартная ширина межкомнатных дверей (по полотну) зависит от назначения помещения:

  1. жилые комнаты – 800 мм;
  2. кухня – 700 мм;
  3. санузел – 600 мм.

Это параметры для однопольных дверей (с одной створкой). В квартирах с двумя и более комнат проем в гостиную может быть широким. В таком случае придется установить полуторную или двупольную модель с двумя створками.

Стандартные размеры дверных проемов

В идеале проем должен превышать размеры короба на 10–15 мм. Свободное расстояние (монтажный зазор) заполняется пеной и легко скрывается под декоративными наличниками. Исходя из стандартных габаритов дверных полотен, высота проема должна составлять 207 см, а ширина также варьируется по помещениям:

  • жилые комнаты – 88–89 см;
  • кухня – 78–79 см;
  • санузел – 68–69 см.

Стандартные размеры полуторных и двустворчатых дверей

Широкие проемы имеют повышенную пропускную способность, через них легко проносить крупногабаритную мебель. Они часто встречаются в гостиных многокомнатных квартир. Для их обрамления предусмотрены специальные двупольные двери.

Стандартная общая ширина двух створок — 1200 мм, высота полотна — 2000 мм. Наиболее красивы и функциональны двупольные модели с одинаковыми створками шириной по 600 мм.

Нестандартные двери

В частных коттеджах, «сталинках», квартирах с индивидуальной планировкой проемы чаще всего нестандартные — в них приходится устанавливать более дорогие нестандартные двери.

Можно заказать распашную модель точно под габариты проема или выбрать решение, которое не требует перестройки прохода. Например, раздвижные двери «купе» и складные двери-книжки устанавливаются без коробки — створки движутся по роликовым направляющим.

С заказом нестандартной двери не стоит спешить. К широкому кухонному проему может подойти стандартная дверь для жилой комнаты с полотном 800 мм, а к проходу в санузел — готовый комплект для типовой кухни со створкой 700 мм.

Правила замера проемов

Чтобы выбрать готовый дверной комплект с оптимальной высотой и шириной, сделайте замеры проема минимум в трех точках по вертикали и горизонтали. За основу возьмите минимальные значения. Далее по формуле можно рассчитать габариты полотна:

  • ширина проема — ширина проема минус удвоенные толщины блока (3 см) и монтажного зазора (1,5 см). Пример: 80 – 3х2 – 1,5х2 = 71 см;
  • высота створки — высота проема за вычетом толщины коробки (3 см), монтажного зазора сверху (1,5 см) и воздухообменного зазора у пола (0,5 см). Пример: 207 – 3 – 1,5 – 0,5 = 202 см. Если в проеме предполагается порог, нужно вычесть двойную толщину рамы, то есть 6 см.

В этом примере нам необходимо полотно размером 202 х 71 см. Подойдет стандарт 2000 х 700 мм, лишние миллиметры скроются под наличниками.

Что делать, если проем шире двери

Если купленная дверь незначительно уже проема (на 2–3 см с каждой стороны), можно нарастить стены с помощью гипсокартонных панелей. При больших расхождениях понадобится перестройка проема или замена двери. Избежать трудоемких работ помогут декоративные вставки — антресоль и боковые панели, однако это довольно затратный вариант.

Расхождения могут быть между шириной элементов коробки и толщиной стен. Стандартные перегородки из дерева имеют толщину 10 см, из кирпича — 7,5 см. Если коробка шире, надежно зафиксировать конструкцию не получится, а наличники будут сильно выступать над плоскостью стен и испортят эстетику интерьера. Выход один — обрезать элементы рамы.

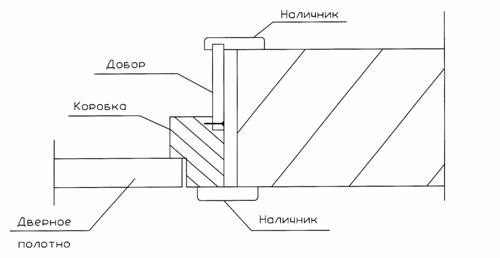

Если коробка уже стен, ее можно расширить с помощью доборов. Чтобы самостоятельно не встраивать планки, купите дверной комплект с телескопическим погонажем. Он представляет собой раздвижные доборы, которые легко регулируются под толщину стен. Доборы и наличники стыкуются по принципу «шип–паз», поэтому для фиксации блока не нужны гвозди и саморезы.

Таким образом, габариты дверей нужно выбирать тщательно. Воспользуйтесь услугами профессионального замерщика, чтобы подобрать размеры дверных коробок межкомнатных дверей точно под проем. Если мастер ошибется, фирма-производитель самостоятельно заберет неподходящую и привезет другую дверь.

Завод Деревоизделий

Москва, 2-ой Южнопортовый проезд, 26А

+7 (495) 958-96-95

Металлические двери своими руками: фото-отчет, видео

Входные двери должны быть не только красивыми, но и прочными, а также теплыми и надежными. Такое сочетание качеств дают металлические двери. Только не все из тех, которые представлены на рынке, могут похвастаться надежностью — многие из недорогих можно вскрывать буквально кухонным ножом. Действительно красивые и надежные стальные двери стоят очень дорого. Если у вас имеется сварочный аппарат и некоторые навыки сварки, можно сделать железную дверь своими руками. Даже с учетом затрат на покупку материалов получится на 30-50% дешевле.

Содержание статьи

  • 1 Что необходимо
  • 2 Варим двери
  • 3 Утепление и отделка
  • 4 Видео по теме

Что необходимо

Варить будем входную железную дверь из профильной трубы и листового металла. Для работы понадобится ровная рабочая поверхность, сварочный аппарат, дрель, болгарка, неплохо иметь нивелир (лазерный уровень) и что-то для измерения —  плотницкий угольник, например.

Стандартные металлические двери. Примерно такую и будем делать

Из материалов понадобится:

  • профилированная труба 40*40 мм, 40*20 мм;
  • лист металла толщиной 2 мм, размером с дверное полотно;
  • металлические петли достаточно мощные, чтобы выдержать вес около 100 кг;

Для «облагораживания» двери нужна будет краска по металлу (лучше молотковая эмаль), деревянная рейка, утеплитель (пенопласт или минеральная вата), фанера, ОСП или другой подобный материал, пластик или любой другой отделочный материал, дверной глазок, замок.

Варим двери

Сначала варим дверную коробку. Ее делаем из профилированной трубы 40*40 мм. Отрезаем куски по размерам. Если на трубе есть ржавчина, зачищаем. Чистые заготовки складываем, выставляем углы, прихватываем между собой.

Сварили дверную коробку

После сварки проверяем углы, перемеряем диагонали. Если есть хоть малейшее отклонение — корректируем (удар углом об пол обычно помогает, главное не перестараться).

Привариваем петли. Отступаем от низа и верха примерно по 20 см, размечаем, варим следя за тем, чтобы они находились на одной прямой. Тут очень пригодится лазерный уровень, а если его нет, приходится перемерять расстояния много раз, чтобы выставить точно.

Приварили петли

Далее из трубы 40*20 мм варим внутренний каркас. Размеры рассчитываем так, чтобы зазор со всех сторон был 3-5 мм. В одной из длинных труб нарезаем отверстия под замки.

Отверстия под замки

Все свариваем, проверяем диагонали, примеряем. Если все нормально, можно приваривать поперечины — для увеличения жесткости дверного полотна. Их делаем из остатков трубы 40*20 мм.

Коробка и рама самодельной металлической двери

Зачищаем все места сварки, убирая наплывы — все  должно быть ровно и гладко. Стачивать лишнее можно напильником, но быстрее — соответствующим диском на болгарке.

Чтобы рама не «прогибалась» и чтобы потом было место под установку уплотнительной резинки, приподнимаем каркас, приварив пластины металла.

Навариваем пластины, которые удерживают каркас в заданном положенииРазмечаем, где надо резать

Заусенцы и прочие неровности после резки обрабатываем напильником — до ровного края. Для ускорения процесса можно воспользоваться болгаркой с наждачным кругом. Затем выкладываем лист так, как он должен быть и слегка прихватываем каркас к раме, лист — тоже к раме (не к каркасу). Всю конструкцию надо перевернуть, а по-другому сделать это сложно.

Прихватываем лист к дверной раме

Переворачиваем почти готовые металлические двери и провариваем лист по периметру каркаса, потом — к промежуточным ребрам жесткости. Делать сплошные швы ни к чему — герметичность не нужна, привариваем небольшими отрезками через равные расстояния. Следим при этом, чтобы чист не «повело».

Обвариваем металлические двери изнутри

Приваренный каркас отрезаем от дверной коробки, переворачиваем двери и освобождаем от прихваток приваренный лист. Места бывшей сварки зачищаем. Теперь можно установить замки.

Устанавливаем выбранные замки

Утепление и отделка

Далее занимаемся утеплением. В сваренную раму железной двери хорошо становится пенопласт толщиной 4 см. Его берем малой или средней плотности, так как нагрузки на него не будет. На эти металлические двери ушло 4 листа размерами 1*1 м.

Нарезаем ПП по размерам, берем монтажную пену со слабым расширением (если взять обычную, пенопласт вытеснит). Отступив от края около 1 см, наносим ее по периметру прямоугольника, в который кладем пенопласт, делаем еще несколько полосок пены в середине, укладываем утеплитель. Оставшиеся щели между ПП и трубой тоже проходим пеной.

Приклеивать утеплитель также можно и на универсальный клей, который подходит для металла и пенопласта, например, «Момент».

Пенопласт уложен

Для экономии средств решено использовать имеющийся в хозяйстве лист ориентированно-стружечной плиты. Отделка планируется бюджетная — самоклеящаяся пленка. Как оказалось, эта пара очень плохо сочетается — очень много времени заняла шпаклевка ОСП. Гораздо проще было бы с фанерой (влагостойкой, мебельной).

На сделанные уже своими руками металлические двери поверх утеплителя уложен лист ОСП. Он закреплен по периметру саморезами. Сначала под саморез сверлится отверстие, затем вкручивается крепеж.

Прикрепили лист ОСП

В дверной раме сверлим монтажные отверстия — их по два на каждом отрезке. Раму красим в подходящий цвет (взята эмаль в баллончике). Окрашенную раму надо как-то вынести на улицу. В просверленные отверстия вставляем длинные монтажные винты, за них и тащим ее на улицу.

Дверная коробка для самодельных железных дверей покрашена

Вот дальше и начались проблемы — клеить пленку можно только на ровную гладкую поверхность, а поверхность ОСП далеко не ровная. Сначала были попытки отшлифовать ее шлифмашинкой. Результат неудовлетворительный.

Попытки шлифовки

Выход один — шпаклевать. Берем шпаклевку, намазываем, ждем пока высохнет, шлифуем. Потом снова — слой шпаклевки, снова шлифовка. Так — до нормального результата.

Поверхность должны быть ровной и гладкой

Со второй стороны тоже прикрепляем ОСП, но уже заранее ошпаклеванный и отшлифованный — так проще. Вырезаем отверстия под глазки-ручки, примеряем все. Далее начинаем клеить пленку. В наших  магазинах самая широкая, которая есть — 90 см, двери явно шире. Потому сделать решено отделку с имитацией филенки, для чего куплен резиновый мебельный самоклеящийся молдинг.

Пленка будет наклеена «фигурно»

На двери находим центр, откладываем в обе стороны по 45 см, очерчиваем полосу. Тут будет приклеена центральная полоса пленки. Смачиваем поверхность водой (брызгаем из пульверизатора), аккуратно, без пузырей, клеим пленку.

Аккуратно клеим пленку

Недостающие куски отрезаем, тоже наклеиваем. Стыки полотен закрываем молдингом.

Вот что получилось в итоге со стороны улицыСо стороны помещения наклеена более светлая пленка

Все что осталось — установить сделанные своими руками металлические двери на место. Устанавливаются они на входе из крытой веранды в дом.

Самодельная железная дверь установлена

Выглядят двери неплохо. Очень получились тяжелые, не сравнить с магазинными. Больше всего времени ушло на отделку. Если выбрать другой вариант, будет гораздо быстрее.

Видео по теме

Стандартные размеры межкомнатных дверей с коробкой

Стандартные размеры межкомнатных дверей с коробкой

Мебель и кухни

Коробка представляет собой конструкцию из отдельных элементов, именно в нее вставляется дверь.

Для того, чтобы ничего не выпирало, или не пришлось заделывать большое количество щелей, нужно тщательно промерить пространство, которое будет занимать конструкция.

Это важно еще и потому, что влияет на срок ее работоспособности.

Измерение проема для межкомнатной двери

Требует изучения его конфигурации. Для арки, например, параметров, которые надо измерить, будет больше.

Идеально использовать штангенциркуль, в крайнем случае подойдет линейка. Нужны также рулетка, карандаш и бумага для записи результатов.

Какие замеры необходимы?

  1.  Для того, чтобы замеры были произведены с максимальной точностью, необходимо дублировать их, произведя не менее трех в различных местах. Для ширины это внизу, у самой половой поверхности, приблизительно на средней части высоты и сверху.
  2. Высота проема межкомнатной двери измеряется с учетом возможных изменений уровня пола. Возможно, планируется выбросить паркет или наоборот, настелить его. Необходимо просчитать уровень изменений и внести необходимую коррекцию, отбросив или прибавив высоту настила.

3. Толщина стены измеряется в трех местах. Для стен, у которых замер больше 10 см, устанавливается доборный элемент обычная деревянная планка нужного размера. В противном случае может просматриваться часть стены. Планка входит в коробку на 1 см.

4. Вертикальность боковых сторон. Отклонение должно быть не больше 2-5 мм, в противном случае элемент должны устанавливать только специалисты, выбирая вид монтажа индивидуально, вплоть до проведения некоторых строительных работ.

Универсальный размер межкомнатных дверей

Промышленность выпускает межкомнатные двери с коробкой стандартных типов, и при строительстве зданий архитекторы учитывают эту особенность, выбирая удобные в дальнейшем размеры нужных пролетов.

В старых зданиях, после дизайнерских ремонтов и в частных зданиях габариты могут отличаться.

Есть два выхода из ситуации:

· Сделать индивидуальный заказ на изготовление конструкции.

· Провести строительные мероприятия, которые помогут привести размеры в соответствие со стандартными до проведения чистовой отделки стен.

Второй вариант значительно дешевле.

Размеры, при которых не требуется проведения дополнительных работ

ГОСТ на межкомнатные двери с коробкой

Должны соответствовать чертежам, установленным ГОСТ конструкционно, размерами и формой по чертежу 1, сечения – чертежу 2.

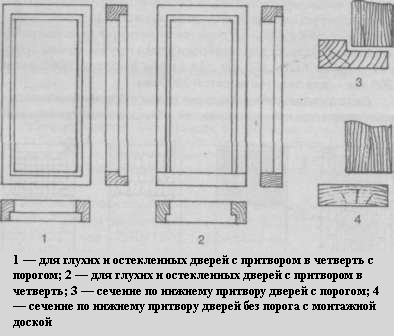

Чертеж №1

Чертеж №2

Стандартная высота дверного пролета 2 м, а ширина 60, 70 или 80 см. Ширина коробки находится в пределах 15-45 мм, толщина стен 75-80 мм.

Раздвижные межкомнатные двери

Раздвижные межкомнатные двери значительно экономят пространство в помещении. Обычные стандартные двери при открытии занимают 90 см – почти метр рабочей площади.

С ними удобно, а для детей и пожилых людей – безопасно, поскольку конструкция не предполагает порогов. Инвалиды могут передвигаться в специальных креслах, не испытывая никаких сложностей.

Есть несколько видов раздвижных межкомнатных дверей:

· Купе;

· Каскадные;

· Сборные;

· Радиусные.

Чаще всего устанавливается межкомнатные полотна с коробкой стандартных вариантов, вариант «купе». Выбирают одно, реже два полотна. Их не только просто устанавливать, но и использовать.

С другой стороны, это – красивый вид помещения, современный и стильный.

Рекомендуемые размеры дверных проемов для соответствующих вариантов конструкции(купе)

Максимальные габариты

Современные дизайнеры активно выходят за стандартные рамки, что касается и дверных конструкций. Вопрос уже не в выборе производителей, размеры продукции которых отличаются.

Изменения стали кардинальными. Модно использовать необычные формы и габариты.

Коттеджи, квартиры со свободной планировкой и студии не останавливаются и перед таким новшеством, как проем высотой до потолка, 2. 4-3 метра. Габариты по ширине тоже раздвинулись до 90 см.

Что касается административных зданий, развлекательной индустрии и элитных точек общественного питания, можно говорить и о более смелых амплитудах в размерах межкомнатных дверей с коробкой, стандартные варианты давно не вписываются в общую концепцию помещений.

Поставить новую дверь легко в случае стандартных вариантов проема и нормального состояния стен.

Если же при измерениях обнаружились погрешности, разумно пригласить специалистов. Они точно сделают замеры, грамотно решат проблему погрешностей, установят дверь быстро и аккуратно, снижая до минимума расходы на последующий ремонт.

Установка скрытых дверей за 3 часа. Нюансы монтажа комплекта Invisible

Как устанавливается скрытая дверь INVISIBLE от PROFIL DOORS

  • ОБЯЗАТЕЛЬНО на уровень готового пола.

Если пол не готов или Вы боитесь его повредить, то необходимо сделать закладные элементы на уровень готового пола (обычно 30 мм).

  • ДО завершения отделочных работ помещения.

Если установка все-таки проходит уже после завершения чистовых отделочных работ, необходимо предусмотреть возможность выведения уровня скрытого короба в единую плоскость со стеной. Для этого необходимо снять слой штукатурки вокруг проёма, при этом соблюдать наличие прямого угла при сопряжении плоскостей.

  • Минимальная толщина стены рассчитывается по толщине короба:

— для обычной скрытой двери INVISIBLE: 82 мм.

— для скрытой двери обратного открывания REVERSE: 69 мм.

Конструкция короба скрытой двери «на себя» схематично

Короб INVISIBLE благодаря конструкции устанавливается вровень со стеной.

Читать о стоимости и комплектации Скрытой двери Invisible >>>

Технические размеры короба Invisible

82*32,5 мм.

Передний паз — 7 мм.

Задний паз — 10 мм.

ЭТАПЫ установки скрытой двери

Подготовка дверного проёма

В ШИРИНУ рекомендуемый размер дверного проёма +100 мм.

Полотно (мм)Проём (мм)
600700
700800
800900
9001000

ВЫСОТА ПРОЁМА

Для установки стандартного комплекта INVISIBLE высотой 2000 мм рекомендуемая высота проёма 2060-2080 мм.

Измеряется от уровня готового пола. MAX возможная высота изготовления короба INVISIBLE (по полотну) — 3000 мм.

КОРОБЫ В РАЗРЕЗЕ

Установка скрытого короба в проём

Короб устанавливается в одну плоскость со стеной по переднему канту. Если рядом располагаются несколько дверей, то нужно учесть соотношение полотен по верхнему уровню.

Стоевые фиксируем в проеме и навешиваем полотно, регулируем в плоскостях при помощи скрытых петель. Выставляем зазоры между полотном и коробом, пеним.

Допустимые зазоры

По ГОСТу со стороны замка допустим зазор немного больше, чем со стороны петель, так как полотну на открывание необходимо больше места.

Рекомендуемые зазоры:

Со стороны петель 2-3 мм.

Со стороны замка 3-4 мм.

Сверху 2-3 мм.

Наши монтажники для эстетики всегда стараются выставить одинаковые зарозы сверху и по бокам, то есть по 3 мм.

Облицовка

После установки ждем высыхания монтажной пены, обрезаем излишки и приступаем подготовке конструкции к отделке. Штукатурим, обшиваем гипсокартоном.

При расчете размеров деталей допустим зазор 5 мм. На боковых деталях со стороны примыкания к дверной коробке при необходимости необходимо сделать углубление, чтобы деталь поместилась в паз на скрытом коробе.

С обратной стороны для фиксации деталей обрамляющих проём можно закрепить брус компенсирующий расстояние. Затем с использованием ГКЛ обшить заднюю часть проёма.

Паз на коробе Invisible с обратной стороны — 10 мм, рассчитан на ГКЛ шириной 9 мм.

Revers — 11 мм, расчитан соответственно на ГКЛ шириной 10 мм.

После облицовки шпаклюем стыки гипсовой смесью, во избежание появления трещин рекомендуется наклеить на швы стеклохолст.

НЕСТАНДАРТ

Важно: скрытые петли AGB Eclipse (производство Италия), которые входят в стандартный комплект скрытой двери, устанавливаются на полотна весом не более 40 кг.

При установке скрытой двери нестандартного размера необходимо учитывать её вес и наличие отделки. Именно поэтому на полотна выше 2 метров на фабрике Profil Doors дополнительно врезается до 3 петель.

Особенности установки скрытой двери «от себя»

Короб обратного открывания REVERSE на любой стадии ремонта требует дополнительной подготовки проёма.

Из-за особенностей конструктива необходимо проштробить дверной проём с лицевой стороны по периметру в ширину 40-60 мм (в зависимости от ширины проёма) и в глубину 10 мм. В него утапливается широкое крыло короба до соотношения уровня переднего паза с поверхностью стены.

Комплект REVERSE поставляется с фабричными запилами под петли и замок. Стоевые уже зарезаны под 45″, их необходимо только подпилить по высоте и соединить с верхней перемычкой с помощью специальных креплений для стягивания (поставляются в комплекте).

Собранный короб ставим и закрепляем в проёме, вешаем полотно, регулируем в плоскостях, выставляем зазоры.

Важно учитывать наличие притвора и соответственно выставлять зазоры с обеих сторон.

Технические размеры короба Revers

69*66,3 мм.

Передний паз — 7 мм.

Задний паз — 11 мм.

Как отделать скрытую дверь с обратной стороны?

Штукатурка

Это наименее затратный и быстрый способ. После установки скрытой двери откосы штукатурят и шпаклюют.

Обращайте внимание на петлевые отверстия, не допускайте попадания в них отделочных материалов.

Обрамление доборами

Рекомендуем именно этот способ внутренней отделки. Короб просто скрывается за доборами и наличниками, которые подбираются под цвет стен.

Для реализации необходимо, чтобы стены с обратной стороны были подведены к проёму под чистовую отделку.

Стоимость установки скрытой двери

INVISIBLE — 4500 Р.

При установке только 1 комплекта на адресе стоимость 6000 Р.

REVERSE — 6500 Р.

Гарантия Profil Doors LOFT на монтажные работы — 12 месяцев.

Время монтажа в подготовленный проём 2-3 часа.

Важно: установка скрытых дверей нашей бригадой монтажников осуществляется в готовые проёмы. Если стены не готовы, можем дать рекомендации строителям.

Читать про комплектацию и стоимость Invisible >>>

Записаться на бесплатный замер

Рисунок двери — Как нарисовать дверь шаг за шагом

Двери стали одним из наиболее часто используемых и в то же время наиболее часто игнорируемых аспектов нашей повседневной жизни.

Когда вы в последний раз останавливались и думали, сколько вы взаимодействуете с дверями в вашем доме?

Они также могут быть разных стилей и конструкций, но все они выполняют одну и ту же функцию. Помимо того, что это действительно полезно для многих целей, это также может быть удивительно сложной задачей научиться рисовать дверь.

С помощью этого руководства вы обнаружите, что это не должно быть проблемой, когда вы знаете, что делать!

Итак, приготовьтесь открыть дверь в этом пошаговом руководстве о том, как нарисовать дверь за 6 шагов!

О чем эта запись в блоге

  • Как нарисовать дверь — приступим!
    • Шаг 1
    • Шаг 2 – Далее нарисуйте дверную раму
    • Шаг 3 – Нарисуйте саму дверь
    • Шаг 4 – Теперь нарисуйте еще несколько деталей двери
    • Шаг 5. Завершите рисунок двери
    • Шаг 6. Завершите рисунок двери каким-либо цветом
    • Сделайте это, чтобы вывести рисунок двери на следующий уровень
    • Ваш рисунок двери готов!

Шаг 1

Вы можете подумать, что нарисовать дверь будет легко, так как закрытая дверь — это просто большой прямоугольник с некоторыми деталями на нем.

Мы пойдем немного дальше этого рисунка, хотя в этом руководстве о том, как нарисовать дверь, он будет слегка открыт.

Это немного усложнит задачу, но оно того стоит! В этом руководстве вы будете рисовать много прямых линий. По этой причине вы обнаружите, что это руководство почти невозможно без линейки, которая вам поможет.

Когда у вас в руках будет верная линейка, вы можете приступать к этому первому шагу. Хотя это руководство может стать сложнее, этот первый шаг должен быть довольно простым!

По сути, вы просто рисуете вертикальный прямоугольник без дна. Вы можете использовать различные инструменты рисования, чтобы получить идеальные прямые углы для двери.

Шаг 2 – Затем нарисуйте дверную раму

Теперь этот рисунок двери может стать немного сложнее! Однако, если вы внимательно следите за эталонным изображением, это не будет проблемой.

С помощью линейки нарисуйте диагональную линию, ведущую внутрь к двери от каждого из верхних углов. Затем проведите прямую линию вниз от верхнего левого угла.

Вы также можете провести горизонтальную линию от той же верхней левой линии. Мы пока оставим остальную часть верхней части рамы пустой, так как мы будем рисовать дверь в этом пространстве позже.

Шаг 3 — Нарисуйте саму дверь

В этой третьей части нашего руководства о том, как нарисовать дверь, мы будем рисовать саму дверь. Дверь будет открываться немного внутрь к нам как к зрителю.

Он будет начинаться с углов с правой стороны рамы, а затем подниматься вверх по верхнему краю.

Нижний край будет наклонен вниз, а затем оба этих края будут соединены двумя прямыми вертикальными линиями.

После того, как вы нарисуете его так, как на нашем эталонном изображении, вы будете готовы к следующей части!

Шаг 4 – Теперь нарисуйте еще несколько деталей для двери

Самые сложные части рисунка вашей двери завершены, так что на последних шагах мы можем сосредоточиться на некоторых деталях для нее. Вы можете начать с рисования квадрата в верхней внутренней части двери.

Верхние и боковые края этого квадрата будут параллельны контуру двери. После того, как вы нарисовали этот квадрат, мы добавим под ним три прямоугольника.

Эти прямоугольники будут длинными, тонкими и одинаковой ширины и длины. Как и в случае с квадратом, они также будут параллельны контуру двери.

Это может показаться более запутанным, чем есть на самом деле, но если вы будете следовать этим инструкциям и внимательно смотреть на эталонное изображение, у вас не должно возникнуть проблем с тем, чтобы все сделать правильно!

Шаг 5 – Завершите чертеж двери

Дверь была бы бесполезна без ручки для управления ею, поэтому мы добавим ее на этом шаге из 9.0049 наше руководство о том, как нарисовать дверь.

К счастью, это должно оказаться самым простым из всех шагов в этом руководстве!

Все, что вам нужно сделать, это нарисовать небольшую круглую фигуру рядом с центром двери, чтобы придать ей ручку. Затем просто добавьте линию рядом с краем этого круга для дополнительной детализации.

После того, как вы добавили этот последний элемент, вы готовы к последнему шагу. Если вы хотите, вы также можете добавить некоторые свои штрихи к этому рисунку.

Можно нарисовать какие-нибудь декоративные элементы для двери или даже нарисовать какие-нибудь картины, висящие на стене рядом с ней.

Это всего лишь несколько идей, которые вы могли бы использовать, но вы можете получить удовольствие от творчества! Может быть, вы могли бы сделать его похожим на дверь в вашем доме?

Шаг 6 – Завершите рисунок двери, используя какой-нибудь цвет

Теперь пришло время закончить рисунок двери, используя удивительные цвета. В нашем примере изображения мы использовали несколько оттенков желтого для самой двери, а затем мы использовали синий цвет для рамки.

Наконец, мы покрасили внутреннюю часть двери в коричневый цвет.

Это цвета, которые мы выбрали, но они ни в коем случае не единственные цвета, которые вы могли бы выбрать!

Это шаг, на котором вы действительно можете повеселиться, поэкспериментировав с любимыми цветами, чтобы оживить это изображение. Нам не терпится увидеть, какие цвета и художественные материалы вы выберете!

Сделайте это, чтобы вывести рисунок двери на новый уровень.

Откройте дверь для веселого рисования, пока мы даем вам советы по эскизу двери!

Для этого чертежа двери мы создали довольно стандартную дверь, но двери также могут быть разных стилей! Если бы вы заглянули в свой собственный дом или здание, в котором вы живете, вы обязательно найдете несколько разных типов дверей.

Это также означает, что у вас есть несколько моделей дверей, которые вы могли бы использовать, если бы захотели изменить этот дизайн!

Вы можете сделать это, изменив несколько мелких деталей на двери, и эти мелкие детали могут иметь большое значение.

Даже если вы хотите придерживаться созданного нами дизайна, вы можете добавить к нему дополнительные функции и аспекты. Например, у вас может быть небольшое окошко в верхней половине двери.

Добавление такой функции означает, что вам не нужно будет полностью переделывать дизайн, чтобы получить дверь другого типа! Добавление небольшого окна было бы одной идеей, но какие еще функции вы могли бы использовать для этой двери?

Дверь всегда ведет к чему-то, и вы могли бы подсказать, к чему ведет эта дверь. Это потребует от вас немного изменить дизайн, так как вам нужно будет сделать дверь более открытой.

Так можно было показать, что находится за дверью. Это может привести к двору, интерьеру дома или чему-либо еще, о чем вы только можете подумать!

Вы также можете создать фон, добавив детали вокруг рисунка двери, который мы создали. Это позволит вам выпустить своего внутреннего дизайнера интерьера, когда вы будете проектировать комнату вокруг двери.

Так много возможностей можно добавить! Это могут быть такие простые столики с вазами на них, или вы можете нарисовать окно, выходящее наружу.

Создание дома — не единственный вариант, и здесь вы действительно можете использовать свое воображение. В какую обстановку вы бы хотели поместить эту дверь?

Чертеж вашей двери готов!

Выполнив все шаги, теперь мы можем закрыть дверь в этом руководстве как нарисовать дверь ! Мы сделали это немного сложнее, приоткрыв дверь, но мы уверены, что вы согласитесь, что это стоило усилий!

Надеюсь, следуя шагам этого руководства, вы нашли его простым и интересным. Затем вы можете взять на себя и показать нам кое-что, украсив этот рисунок своими собственными деталями и выбором цвета!

Когда вы закончите пользоваться этим руководством, вы сможете найти еще много интересного на нашем веб-сайте. Мы также будем загружать больше в ближайшее время, поэтому мы надеемся видеть вас там часто!

Завершив последние штрихи рисунка двери, вы можете показать нам свои работы, поделившись ими на наших страницах в Facebook и Pinterest.

Детали рамы: Timely Industries

ТИПИЧНЫЕ ДЕТАЛИ

С СТОПОРОМ   НО-СТОП







ТИПОВЫЕ ДЕТАЛИ

С СТОПОРОМ   НО-СТОП







ТИПОВЫЕ ДЕТАЛИ

С СТОПОРОМ   НО-СТОП














ТИПОВЫЕ ДЕТАЛИ

С СТОПОРОМ   НО-СТОП




ТИПОВЫЕ ДЕТАЛИ

С СТОПОРОМ   НО-СТОП




ТИПОВЫЕ ДЕТАЛИ

С СТОПОРОМ   НО-СТОП




ТИПОВЫЕ ДЕТАЛИ

С СТОПОРОМ   НО-СТОП


Скачать все Подробности (1 МБ)

ДВЕРЫ И КРАМЕ > Вакансии > 08 10 00 — Двери и рамы

Бесплатные архитектурные чертежи и блоки САПР для загрузки в формате dwg или pdf форматы для использования с AutoCAD и другим программным обеспечением для 2D- и 3D-дизайна.

Загружая и используя любые чертежи ARCAT CAD, вы соглашаетесь с следующее лицензионное соглашение.

ADELAIDE FAMILY

скачать: DWG Посмотреть: PDF

ARTISAN FAMILY

скачать: DWG Посмотреть: PDF

AUBURN FAMILY

скачать: DWG Посмотреть: PDF

CANTERBURY FAMILY

скачать: DWG Посмотреть: PDF

ПРОЗРАЧНАЯ ФАСК

скачать: DWG Посмотреть: PDF

ЭВЕРТОН СЕМЬЯ

скачать: DWG Посмотреть: PDF

GRANVILLE FAMILY

скачать: DWG Посмотреть: PDF

СЕМЕЙСТВО ХАРЛОУ

скачать: DWG Посмотреть: PDF

HOLLISTER FAMILY

скачать: DWG Посмотреть: PDF

LEXINGTON FAMILY

скачать: DWG Посмотреть: PDF

MADISON FAMILY

скачать: DWG Посмотреть: PDF

МОДЕНА СЕМЕЙНЫЙ

скачать: DWG Посмотреть: PDF

NIAGARA FAMILY

скачать: DWG Посмотреть: PDF

PINEHURST FAMILY

скачать: DWG Посмотреть: PDF

ROYSTON FAMILY

скачать: DWG Посмотреть: PDF

Ривертон Акцент

скачать: DWG Посмотреть: PDF

STAR FAMILY

скачать: DWG Посмотреть: PDF

SULLIVAN LOWE TEMP

скачать: DWG Посмотреть: PDF

VERONA FAMILY

скачать: DWG Посмотреть: PDF

WATERTON FAMILY

скачать: DWG Посмотреть: PDF

дверь патио

скачать: DWG Посмотреть: PDF

Металлическая дверь и рама для содержания под стражей

скачать: DWG Посмотреть: PDF

Двери стального каркаса монорельса

скачать: DWG Посмотреть: PDF

БОЛЬШИЕ СЕКЦИИ ДВЕРИ

скачать: DWG Посмотреть: PDF

БОЛЬШИЕ ДВЕРИ СО СТАЛЬНОЙ КАМЕРОЙ

скачать: DWG Посмотреть: PDF

100

скачать: DWG Посмотреть: PDF

1004HD

скачать: DWG Посмотреть: PDF

1005HD

скачать: DWG Посмотреть: PDF

1009HD

скачать: DWG Посмотреть: PDF

1027

скачать: DWG Посмотреть: PDF

1029

скачать: DWG Посмотреть: PDF

1031HD

скачать: DWG Посмотреть: PDF

128

скачать: DWG Посмотреть: PDF

132HD

скачать: DWG Посмотреть: PDF

1650HD

скачать: DWG Посмотреть: PDF

2109HD

скачать: DWG Посмотреть: PDF

210HD

скачать: DWG Посмотреть: PDF

310

скачать: DWG Посмотреть: PDF

508HD

скачать: DWG Посмотреть: PDF

571

скачать: DWG Посмотреть: PDF

582HD

скачать: DWG Посмотреть: PDF

602HD

скачать: DWG Посмотреть: PDF

609HD

скачать: DWG Посмотреть: PDF

6565HD

скачать: DWG Посмотреть: PDF

916

скачать: DWG Посмотреть: PDF

959HD

скачать: DWG Посмотреть: PDF

968HD

скачать: DWG Посмотреть: PDF

978HD

скачать: DWG Посмотреть: PDF

989HD

скачать: DWG Посмотреть: PDF

TS104

скачать: DWG Посмотреть: PDF

TS105

скачать: DWG Посмотреть: PDF

TS118

скачать: DWG Посмотреть: PDF

TS128

скачать: DWG Посмотреть: PDF

TS131

скачать: DWG Посмотреть: PDF

TS198

скачать: DWG Посмотреть: PDF

TS214

скачать: DWG Посмотреть: PDF

© 2022 ARCAT, Inc. Все права защищены.
Условия использования и Политика конфиденциальности применимы к вам.

Подробный подкаст ARCAT

Ресурсы AEC

Об ARCAT

Перечислите свои продукты
Узнать больше
Зарабатывайте больше ставок



Приложения

Подкасты

Об ARCAT

Перечислите свои продукты
Узнать больше
Зарабатывайте больше ставок



© 2021 ARCAT, Inc. Все права защищены.

Условия использования и Политика конфиденциальности применимы к вам.

Части двери: Анатомия двери

How-To

Вы покупаете новую дверь или в вашем доме есть дверь, которую нужно починить? Вам может быть полезен этот глоссарий деталей дверей.

13 июля 2022 г.

Если вы приступаете к замене двери или новому строительному проекту и не можете разобраться со всеми техническими терминами, мы вам поможем. В этом посте разобраны все части двери, чтобы вы могли понять терминологию и то, как все части соединяются вместе. Понимание основных частей двери облегчает общение с подрядчиками и дилерами, чтобы выбрать правильную дверь для вашего проекта.

Дверная рама

Боковые косяки, передние косяки и рамы — это части, из которых состоит рама. Дверные рамы для жилых помещений чаще всего изготавливаются из дерева, но также могут быть изготовлены из алюминия, стекловолокна или композитного материала. Дверные коробки можно приобрести загрунтованными (подготовленными к покраске) ​​или заказать с заводской окраской в ​​различных цветах.

Косяк головки

Верхний горизонтальный участок дверной или оконной рамы называется косяком.

Дверной косяк и дверная рама

Дверной косяк – это отдельный участок дверной коробки. Два боковых косяка составляют вертикальные компоненты дверной коробки, а главный косяк является верхним горизонтальным компонентом. Вместе косяки (вместе со стойкой) составляют дверную раму.

Импост

Когда два отдельных окна или дверь и окно соединены, шов между рамами двух блоков называется mullion, что является сокращением от mullion. В этом случае дверной косяк был соединен с оконным/боковым косяком. Шов обычно скрыт отделкой, называемой мулл-кожухом (см. дополнительное определение ниже).

Рис. 1. Показаны части двери, включая: головной косяк, боковой косяк, кожух, импост, порог, боковое окно и остекление.

Порог

Пороги являются нижней частью дверной коробки. Это та часть двери, которая герметизируется и крепится к полу. Только наружные двери (которые ведут на улицу или в гаражи) имеют пороги. Узнайте, как подготовить пол для дверного порога.

Порог

Порог – это защитный колпак, закрывающий подоконник. Обычно он имеет наклон наружу, чтобы помочь слить воду. Пороги изготавливаются из прочных материалов, таких как металл или стекловолокно, потому что они должны быть достаточно прочными, чтобы выдерживать пешеходное движение.

Остекление

Остекление — это просто другое слово для стекла в двери или окне. Остекление новых наружных дверей, таких как эта, состоит как минимум из двух слоев стекла, а иногда и из трех. Инертный газ, обычно аргон, вводят между слоями стекла для обеспечения дополнительной изоляции. К стеклу добавляются почти невидимые покрытия, помогающие контролировать количество света и тепла, проходящих через оконное стекло или отражающихся от него. Остекление можно улучшить с помощью оттенков и ламинирования, чтобы добавить конфиденциальности, предоставить декоративные возможности и повысить прочность. Узнайте больше об остеклении.

Боковые фонари

Боковые окна — это высокие узкие окна, расположенные с одной или обеих сторон двери. Боковые фонари пропускают больше света в подъезды, улучшают обзор и могут создать более приятную атмосферу на входе. Узнайте больше о боковых фонарях и о том, когда вы можете их установить.

Корпус

Облицовка оконных и дверных наличников предназначена для скрытия зазоров между оконной или дверной рамой и поверхностью внутренней стены.

Рис. 2. Показана кирпичная форма и снятие атмосферных воздействий

Кирпичная форма

Форма для кирпича – это отделка наружной облицовки, предназначенная для маскировки зазора между оконной или дверной рамой и наружной поверхностью стены. Кирпичная форма толще, чем большинство профилей внутренней отделки кожуха, и обеспечивает буфер между окном/дверью и кирпичом или другой облицовкой, окружающей их. Форма для кирпича может быть изготовлена ​​из дерева, алюминия, ПВХ, стекловолокна или композитных материалов и является частью двери, к которой крепится дверь-ширма или штормовая дверь.

Герметик

На наружных дверях уплотнитель помогает герметизировать зазоры между дверной рамой и панелью закрытой двери, уплотнитель обычно изготавливается из эластичного гибкого материала, такого как силикон, резина или пена.

НЕ ПОКАЗАНЫ

Дворник

Уплотнитель, установленный в нижней части дверного полотна, образует атмосферостойкий барьер между дверным полотном и порогом.

Астрагал

На наружной двустворчатой ​​двери, подобной приведенной выше, астрагал закрывает шов между двумя дверными панелями и снабжен уплотнителем для предотвращения проникновения ветра и воды в дом.

Транец

Фрамуга – это узкое окно, расположенное над дверью или окном. Большинство окон фрамуги не работают, но если они работают, они обычно крепятся на петлях вверху, как навесное окно. Имитация разделенных облегченных стержней (SDL) Поскольку большие листы стекла теперь более прочные, менее дорогие в производстве и более энергоэффективные, стержни для опалубки в значительной степени были заменены стержнями SDL, которые опираются на поверхность стекла.

НЕ ПОКАЗАНО

Решетки

Решетки представляют собой стержни, создающие эффект разделенных стекол, но съемные для легкой очистки стекла. Также доступны решетки между стеклом (GBG). Как следует из названия, GBG представляют собой решетки, которые постоянно устанавливаются между стеклянными панелями для легкой очистки и минимального обслуживания.

Батончики

Вплоть до середины 19 века большие стеклянные панели были хрупкими и дорогими в изготовлении, стержни обвязки соединялись вместе, чтобы создавать большие стеклянные поверхности из отдельных меньших оконных стекол (не показано).

Рис. 3. Показывает транец, стержни SDL и астрагал

Рис. 4. Показаны верхняя перекладина, панель, замковая перекладина, отверстие, стойка, нижняя перекладина, стопорный молдинг, тип петли, средняя перекладина, петля

Панель

Дверная панель, иногда называемая плитой, относится ко всей части двери, которая качается вперед и назад. Полные дверные панели часто делятся на более мелкие панели, которые устанавливаются между стойками, перилами и стойками.

Рельс

Узкие горизонтальные сегменты на дверном полотне называются рейками. У этой двери есть верхняя, нижняя и средняя направляющая.

Стайл

Стайл — это узкий вертикальный сегмент, расположенный по обеим сторонам дверного полотна. Один называется стилем замка, а другой — стилем шарнира.

Стойка

Столбик напоминает перекладину. Это вертикальная составляющая, разделяющая две панели, расположенные посередине двери между направляющими.

Остановить формование

Молдинг дверного упора крепится к дверной раме. Он выравнивает дверную панель внутри рамы и предотвращает раскачивание панели прямо через проем.

Петля

Это элемент фурнитуры, который позволяет двери открываться и закрываться. Двери стандартного размера имеют три петли, а двери большего размера — четыре и более. Цвет или отделка петель обычно соответствует отделке замка.

Отверстие

В двери просверливается отверстие для установки замка.

Замок

Набор замков относится к ручкам, замкам, защелкам, запорным пластинам и всем другим аппаратным компонентам, которые позволяют двери защелкиваться и запираться на месте. Наборы замков также называют наборами ручек или аппаратными средствами.

Ручка

Ручка, ручка или рычаг — это компонент дверной фурнитуры, который используется для отпирания дверной панели и ее открытия или закрытия. Есть много стилей и отделки на выбор. Существует три типа дверных ручек:

Входные ручки

управляются с цилиндрическим ключом на внешней стороне двери и нажимной или поворотной кнопкой блокировки на внутренней стороне.

Ручки для кровати/ванны

иметь кнопку блокировки или поворота на внутренней стороне, но не на другой.

Проходные ручки

не имеют запирающего механизма.


Защелка

Дверная защелка представляет собой стержень, выступающий из края дверной панели в дверную раму и фиксирующий панель на месте. При повороте ручки защелка убирается, позволяя открыть дверь.

Ригель

Подобно защелке, засов представляет собой стержень, выступающий из края дверной панели в дверную раму и фиксирующий панель на месте. Жилые межкомнатные двери не оборудованы засовами, да и не все входные двери ими оснащены. Засовы считаются дополнительной формой безопасности и чаще всего устанавливаются отдельно от ручки в сборе, а это означает, что дверь с засовом нуждается в дополнительном отверстии. Аппаратные системы многоточечного запирания обеспечивают еще большую защиту, чем комбинация защелки и ригеля, и доступны новые системы домашней автоматизации.

Поворотная ручка

Ригель приводится в действие поворотом большого пальца внутри дома и цилиндрическим ключом снаружи.

Врезные пластины

Эти пластины повышают прочность защелок, засовов и дверной панели, что помогает предотвратить взлом.

Запорные планки

Запорные пластины повышают прочность дверных коробок, что помогает предотвратить взлом.

Накладка

Накладки — это декоративные пластины, которые можно найти вокруг ручек, поворотных переключателей и цилиндров ключей. Они предназначены для защиты поверхности дверных панелей от вмятин и царапин.

Специалисты Marvin имеют опыт работы с архитекторами, строителями и домовладельцами. Свяжитесь с дилером в вашем регионе, чтобы посетить демонстрационный зал и узнать, какая продукция Marvin лучше всего подойдет для вашего следующего проекта.

Обзор дверей Marvin по типу

Сопутствующее содержимое

Узнать больше

Начало работы с заменой окон и дверей

Замена окон и дверей не должна вызывать стресса. Марвин может помочь вам понять каждый шаг и сделать ваш проект замены успешным.

Узнать больше

Узнать больше

Узнать больше о дверях Marvin

От французских дверей до раздвижных или распашных дверей для внутреннего дворика — двери Marvin предназначены для обеспечения бескомпромиссной эффективности любого проекта.

Узнать больше

Узнать больше

Варианты дизайна окон и дверей

Компания Marvin предлагает множество вариантов дизайна для персонализации ваших окон и дверей, отражающих уникальную архитектуру, характер и индивидуальность вашего дома.

Подробнее

Загрузить

Каталог решений Marvin Doors

Особенности и преимущества всех дверей Marvin, включая доступные типы, стили и варианты дизайна.

Скачать

Door Drawings — Illustrationen und Vektorgrafiken

18.892Grafiken

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 18.

892 чертежи дверей lizenzfreie Stock- und Vektorgrafiken. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.

Набор ворот и ворот, другие и классические стили, skizzenhafte cartoon handzeichnung — чертежи дверей стоковые графики, -клипарты, -мультфильмы и -символы дверные рисунки стоковые графики, -клипарт, -мультфильмы и -символ

Контур Rote Tür

offene wohnung tür und fußmatte zeichnung — чертежи дверей стоковые графики, -клипарты, -мультфильмы и -symbole

Offene Wohnung Tür und Fußmatte Zeichnung

архитектурный план-набор фонов, студии, eigentumswohnung, wohnung, haus. — чертежи дверей стоковые графики, -клипарты, -мультфильмы и -символы

Architektur-Plan-Set von Wohnung, Studio, Eigentumswohnung,…

türen und fenster . вектор-иллюстрация. — рисунки дверей стоковые графики, -клипарты, -мультфильмы и -символы

Тюрен и Фенстер. Вектор-иллюстрация.

kleines freistehendes haus zeichnung — дверные рисунки стоковые графики, -клипарты, -мультфильмы и -символы

kleines freistehendes Haus Zeichnung

handgefertigte skizze на старой улице. — дверные рисунки стоковые графики, -клипарты, -мультфильмы и -символы

Handgefertigte Skizze на старой улице.

türen set grafik schwarz weißen isoliert skizze abbildung vektor — чертежи дверей сток-графика, -клипарт, -мультфильмы и -символ

Türen set Grafik schwarz weißen isoliert Skizze Abbildung Vektor

sammlung von britischen daily türen mit blumentöpfen und Laternen, vektor-skizze — дверные чертежи стоковые графики, -clipart, -cartoons und -symbole , -клипарт, -мультфильмы и -символ

Tür und Kritzeleien

gefängnis türlinie символ. gefängnis-tor, schwermetall-rahmen. jurissprudenz vektor-design-konzept, umriss stil piktogramm auf weißemhintergrund, verwendung für web und app. eps 10. — рисунки дверей стоковые графики, -клипарт, -мультфильмы и -символ

Gefängnis Türlinie Symbol. Gefängnis-Tor, Schwermetall-Rahmen….

винтажный Ригель и Шлюссель ручной глубокой печати zeichnungen — чертежи дверей стоковые графики, -клипарт, -мультфильмы и -символы

Винтажный Ригель и Шлюссель ручной гравюрный стиль

satz von architektur details zeichnungen. тюрен. — чертежи дверей стоковые графики, -клипарты, -мультфильмы и -символы

Satz von Architektur Details Zeichnungen. Тюрен.

korridor grafik schwarz weiß innenskizze illustration vektor — чертежи дверей сток-график, -клипарт, -мультфильмы и -символ

Korridor Grafik schwarz weiß Innenskizze Illustration Vektor

geschlossene tür zeichnung — чертежи дверей stock-grafiken, -clipart, -cartoons und -symbole -cartoons und -symbole

Türen Landschaft Grafik schwarz weißen Skizze Abbildung Vektor

korridor grafik schwarz weiß innenskizze illustration vektor — дверные чертежи сток-график, -клипарт, -мультфильмы и -символ

Corridor Grafik schwarz weiß Innenskizze Illustration Vektor

illustration des kleinen vogels, der aus dem offenen vogelkäfig fliegt, surreale freiheit мотивацииkonzept — дверные рисунки стоковые графики, -клипарты, -мультфильмы и символы

offene tür freiheit konzept-abbildung — дверные рисунки стоковые графики, -клипарты, -мультфильмы и -символы

Offene Tür Freiheit Konzept-Abbildung

hand gezeichnet vektor-illustrationen — alte vintage-türen. isoliert auf weißem Hintergrund. — рисунки дверей стоковые графики, -клипарты, -мультфильмы и -символы

Hand gezeichnet Vektor-Illustrationen — alte Vintage-Türen….

kontur geschlossen und türen geöffnet. vorderansicht tür вектор. — дверные рисунки стоковые графики, -клипарты, -мультфильмы и -символы

Kontur geschlossen und Türen geöffnet. Vorderansicht Tür Vektor.

cartoon-vektor der zwei türen öffnen und schließen aus holz entscheidung — door drawings stock-grafiken, -clipart, -cartoons und -symbole

Cartoon-vektor der zwei türen öffnen und schließen aus Holz… рисунки стоковые графики, клипарты, мультфильмы и символы

Georgische Tür – Details

vektor-illustration künstlerische zeichnung der verschlossenen tür in wunderschöner naturlandschaft — чертежи дверей стоковые графики, -клипарты, -мультфильмы и -символы Stock-grafiken, -clipart, -cartoons und -symbole

Hand gezeichnet doodle Türen set

hund warten — дверные рисунки stock-grafiken, -clipart, -cartoons und -symbole

Hund warten

hand gezeichnet vektor-illustrationen — alte vintage-türen. isoliert auf weißem Hintergrund. — дверные рисунки стоковые графики, -клипарты, -мультфильмы и -символы

Ручная коллекция векторных иллюстраций — alte Vintage-Türen….

мультипликационные векторные рисунки для дверей — стоковые рисунки, -клипарты, -мультфильмы und -symbole

Cartoon-Vektor der hölzernen Tür öffnen

vector altmodische türen mit geschnitzten gesimsen, verzierten pilastern und türverkleidungen. tür im ретро-стиль isoliert. — рисунки дверей стоковые графики, -клипарты, -мультфильмы и -символы

Vector altmodische Türen mit geschnitzten Gesimsen, verzierten…

einfache türen und fenster — чертежи дверей stock-grafiken, -clipart, -cartoons und -symbole

Einfache Türen und Fenster

винтажный замок, замок и рисунок vorhängeschlösser Stock-grafiken, -clipart, -cartoons und -symbole

Vintage Schlüssel, Schlösser und Vorhängeschlösser…

offene türen skizze-symbol — дверные рисунки stock-grafiken, -clipart, -cartoons und -symbole

Offene Türen Skizze-Symbol

Offene Transparent — дверные рисунки стоковые графики, -клипарты, -мультфильмы и -символы

Offene Transparent

ferienwohnung pläne zeichen schwarze dünne linie icon-set. вектор — дверные рисунки сток-графики, -клипарт, -мультфильмы и -символ

Ferienwohnung Pläne Zeichen schwarze dünne Line Icon-Set. Vektor

historische schmiedearbeiten (готик, ренессанс, стиль барокко), holz, gravuren, veröffentlicht 1897 — дверные рисунки стоковые графики, -клипарты, -мультфильмы и -символы

Historische Schmiedearbeiten (Gotik, Renaissance, Barock-Stil),…

satz von vintage-fenster mit rollläden und vorhänge. topfblumen auf einer fensterbank. — дверные рисунки стоковые графики, -клипарты, -мультфильмы и -символы

Satz von Vintage-Fenster mit Rollläden und Vorhänge. Topfblumen…

corridor grafik schwarz weiß innenskizze illustration vektor — дверные чертежи stock-grafiken, -clipart, -cartoons und -symbole

Corridor Grafik schwarz weiß Innenskizze Illustration Vektor

haus vintage-stil dunkelblau — чертежи дверей сток-графика, -клипарт, -мультфильмы и -символы Symbole

Hand gezeichnet nicht stören Symbol mit bearbeitbaren Strich

sammlung von britischen Traditionallen Haustüren, vektor-skizze — чертежи дверей стоковые графики, -clipart, -cartoons und -symbole

Sammlung von britischen Traditionallen Haustüren, Vektor-Skizze

corridor grafik schwarz weiß innenskizze illustration vektor — door drawings stock-grafiken, -clipart, -cartoons und -symbole symbole

Moderne grafische Schlüsselkollektion grau

architektonischen plan, technische zeichnung eingang — чертежи дверей стоковые графики, -clipart, -cartoons und -symbole

Architektonischen plan, Technische Zeichnung Eingang

Рейхе фон Бёген. архитектонические детали — чертежи дверей стоковые графики, -клипарты, -мультфильмы и -символы

Reihe von Bögen. Architektonisches detail

dunkle offene tür символ силуэт, вектор-иллюстрация — чертежи дверей сток-график, -клипарт, -мультфильмы и -символ

dunkle offene Tür символ силуэт, вектор-иллюстрация

offene türen — чертежи дверей сток-график, -клипарт, -мультфильмы и -символ

Offene Türen

архитектурный план mit möbeln. haus erste und zweite etage p — рисунки дверей стоковые графики, -клипарты, -мультфильмы и -символы

Архитектурный план с Мёбельном. Haus erste und zweite Etage p

begrüßung, einladung, gruß, einweihungs- oder feierkonzept — чертежи дверей stock-grafiken, -clipart, -cartoons und -symbole

Begrüßung, Einladung, Gruß, Einweihungs- oder Stocktürkonzeptene

door für offene -grafiken, -clipart, -cartoons und -symbole

offene Tür

hand gezeichnete offene tür zeichen — дверные чертежи stock-grafiken, -clipart, -cartoons und -symbole

Hand gezeichnete offene Tür Zeichen

offene tür zeichnung — чертежи дверей стоковые графики, -клипарты, -карикатуры и -символы

Offene Tür Zeichnung

stahl außentür — чертежи дверей стоковые графики, -клипарты, -мультфильмы и -символы

Stahl Außentür

open tür — чертежи дверей Stock-grafiken, -clipart, -cartoons und -symbole

Open Türen

türen grafik schwarz weißen musterdesign skizze abbildung vektor — чертежи дверей stock-grafiken, -clipart, -cartoons und -symbole

Türen Grafik schwarz weißen Musterdesign Skizze Abbildung Vektor

kreisförmige farbstreifenhintergrund prasseln die hand — чертежи дверей стоковые графики, -клипарты, -мультфильмы и символы

Kreisförmige Farbstreifen Hintergrund prasseln die Hand

Handgezeichnet Haus Vektor-set

Mann, der auf den blick — дверные рисунки, стоковые рисунки, -клипарты, -мультфильмы и -символы

Mann, der auf den Blick

unternehmen Pentreppe Infografiken option. — рисунки дверей стоковые графики, -клипарты, -мультфильмы и -символы

Карандаш Unternehmen Опция Treppe Infografiken.

tempel salomos rekonstruktion — чертежи дверей стоковые графики, -клипарты, -мультфильмы и -символы

фон 100

Обрамление двери, грубое открытие

Руководства по проектам изящного домостроения

Обрамление

Строительные навыки

Профессиональный плотник научит вас трем простым правилам эффективного обрамления дверных проемов.

Скотт Грайс Выпуск 201

Если вы умеете резать 2х4 и забивать гвозди, значит, у вас есть все необходимые навыки для обрамления дверных проемов. Однако, как и в случае с большинством задач по строительству дома, существует тонкая грань между тем, чтобы сделать это, и сделать это эффективно, не вызывая головной боли в будущем.

Этот процесс работает для любого проекта

Обрамление двери в новый дом или проект реконструкции , я следую той же последовательности. Я всегда делаю грубые проемы перед тем, как установить окружающие шпильки. Это дает мне достаточно места, чтобы прибить триммеры к центральным шпилькам, а шпильки к жатке. Если стена несущая , я обращаюсь к планам для правильного размера коллектора. Если нет, то 2 × 4 на плоскости заменяет заголовок. В этом случае в планах предусматривалась двойная жатка 2×8. Я добавил 1/2 дюйма. кусок фанеры между 2×8 так, чтобы ширина заголовка соответствовала толщине стойки 2×4.



Большинство новых дверей имеют высоту 6 футов 8 дюймов. Добавьте 3/4 дюйма на косяк, 3/4 дюйма на чистовой пол, 3/8 дюйма на подстилающий слой и 3/4 дюйма на пространство для маневра в верхней части двери и в верхней части триммера ( нижняя часть коллектора) должна быть на высоте 82 5/8 дюйма над полом. Эта высота может немного варьироваться в проекте реконструкции в зависимости от того, что происходит с существующими этажами. Ширина двери варьируется, но простой способ определить приблизительный размер проема — использовать ширину двери плюс 5 дюймов в качестве расстояния между центральными стойками.

Существуют три простых правила эффективного оформления черновых проемов: Минимизируйте разметку; поддерживать простой, последовательный рисунок прибивания гвоздей; и по возможности избегайте ногтевой пластины.

1. Отметьте сразу все пластины



Измерьте расстояние между центральными шпильками (ширина двери плюс 5 дюймов). Для большей эффективности я отмечаю только внутреннюю кромку шпильки на нижней и верхней пластинах. Внутри меток я пишу T для триммера. Снаружи я отмечаю X, чтобы указать на королевский шип. Отмечайте и измеряйте одновременно. Плотницкий карандаш прямоугольной формы позволяет легко удерживать его на конце ленты. Отметьте места калеки. Я экономлю время и избавляюсь от возможной путаницы из-за слишком большого количества линий, отмечая места деформации только на верхней пластине. Гусиная лапка указывает на метку макета, а X говорит мне, с какой стороны линии найти калеку. Позже я перенесу эти отметки в шапку.



2. Соберите детали, затем перенесите макет



Держите края на одном уровне. При сборке шкворней, триммеров и жатки я использую пальцы, глаза и угольник, чтобы все края были на одном уровне. Я чередую пары гвоздей с одиночными гвоздями (как рисунок № 5 на домино) при забивании гвоздей по длине триммера или жатки. Я разделяю гвозди на 16 дюймов для шпилек и на 8 дюймов для заголовков. Перенести метки макета в заголовок. Перед тем, как прибить жатку на место, я совмещаю ее с отметками шпильки, которые я сделал на верхней пластине, и переношу места деформации на жатку.



3. Последовательность сборки, чтобы избежать забивания гвоздей



Сначала прикрепите жатку к центральному шпильке. Перед установкой каких-либо смежных шпилек или верхней пластины я подсоединяю головку к центральному шпильке. Опять же, я использую схему забивания гвоздей в виде домино №5. Чтобы оставаться друзьями с плотником-отделочником и не создавать неровностей на стене, я держу края на одном уровне. Добавьте калеки перед двойной верхней пластиной. Сквозное забивание быстрее, прочнее и аккуратнее, чем забивание гвоздей на пальцах ног. Прежде чем добавить двойную верхнюю пластину, я могу вбить гвозди в шпильки и калеки. Я прибиваю шпильки с каждой стороны двери, прежде чем добавлять калеки. Прибейте пластину рядом со шпильками . Чтобы сантехники и электрики не испортили свои сверла, я держу гвозди рядом со шпильками при креплении нижней пластины к полу.



Дополнение к журналу: Посмотрите видео, на котором Скотт создает это грубое отверстие , и узнайте, почему он использует топорик такелажника вместо обычного молотка.

Бонусная функция:

Посмотрите видео Скотта , обрамляющего это грубое открытие  где он:

  • Объясняет, почему он использует топорик такелажника вместо обычного молотка
  • Дает обзор анатомии стены, чтобы вы были знакомы со всеми частями каркаса
  • Продемонстрирован весь процесс чернового открытия каркаса, подробно описанный в этой статье

Просто молоток, пожалуйста

Фото: Криста С. Дёрфлер

Обрамление топориком не для вас? На рынке есть сотни молотков со всем, от черепов и скрещенных костей сбоку до ценников в 180 долларов. Если вы ищете простой перфоратор с хорошими характеристиками и без излишеств, обратите внимание на Vaughan Bluemax (9).0049 www.hammernet.com ) должны соответствовать всем требованиям. 21 унция. Молоток имеет прочный хвостовик из стекловолокна с изогнутой рукояткой, предназначенной для сопротивления усталости рук. Если ваша цель не идеальна, под головкой есть ударопрочный защитный кожух для защиты хвостовика. Сама голова имеет прямые когти для подглядывания и ударов по дереву. Негабаритный эффектный циферблат бывает гладким или фрезерованным с захватывающим ногтем вафельным рисунком. Магнитный держатель для гвоздей встроен в головку, чтобы помочь вам забивать гвозди одной рукой, когда вы растянулись на лестнице. Молоток стоит около 35 долларов, что должно оставить немного денег на покупку гвоздей.

— Джон Росс — помощник веб-редактора.


Фотографии: John Ross, если не указано иное; рисунок: Дэн Торнтон

Подробнее о дверном обрамлении:

Не очень грубые проемы – Точное обрамление наружных проемов упростит установку окон и дверей.

11 золотых правил кадрирования – Проверьте себя: сколько вы знаете? Сколько вы используете?

10 золотых правил обрамления – Редакторы извлекают свои любимые самородки мудрости обрамления за 36 лет Fine Homebuilding.

10 правил изготовления каркаса – Ветеран-каркасщик Ларри Хаун строит дома более 50 лет. И начав в жилых массивах Южной Калифорнии, он научился быть максимально эффективным в этом процессе. Здесь он сводит свой опыт к 10 фундаментальным правилам.

Поиск и устранение неисправностей при установке предварительно навесной двери 900:50 — Если вы знаете, где что-то идет не так, вы можете установить дверь, которая будет открываться так, как должна, долгие годы.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
