Опубликовано Расчет ленточного фундамента | «Арт Строй Дизайн»
Следует знать, что первым и самым важным этапом строительства здания является заложение фундамента. Прочная и надежная основа здания – залог долговечности всей конструкции. Самым распространенным фундаментом для частного строительства является ленточный тип конструкции.
Перед тем как начинать возведение дома или иного строения, необходимо произвести комплексный расчет ленточного фундамента. Основными параметрами являются площадь основания и глубина заложения.
Укажем основные расчетные данные:
- Площадь и глубина заложения фундамента;
- Расчет количества строительных материалов;
- Расчет вспомогательных элементов, применяемых при возведении фундаментного основания;
- Расчет нагрузок на фундамент;
- Расчет армирования конструкции;
- Расчет сырьевых материалов.
Начинать расчет необходимо с определения характеристик строения и типа грунта, на котором будет возводиться здание.
Расчет основных параметров
Еще одним важным параметром при расчете ленточного фундамента является определение площади подошвы основания. Если грунт пучинистый или грунтовые воды подходят под самый фундамент, то площадь основания ленточного фундамента должна быть большей. Иначе дом продавит грунт, что приведет к повреждению и трещинам в стенах.
Нагрузка на грунт рассчитывается по специальным справочникам, в которых приводится удельная плотность различных конструкций дома.
Зная эти значения и общее количество, легко можно узнать общую нагрузку на основание. Сюда же включаются и временные нагрузки, например, снежный покров на крыше дома в зимний период увеличивает общий вес постройки и его так же необходимо учитывать в расчете ленточного фундамента. Сам фундамент также имеет вес, но, зная глубину, ширину и длину, легко добавить в общий расчет и эту величину.
Само устройство ленточного фундамента предполагает введение в его структуру арматуры. Толщина и количество прутков выбирается исходя из особенностей грунта на участке строительства, и может изменяться от двух на одну ленту армирования при легкой конструкции здания и твердом грунте до четырех прутков, если здание будет иметь несколько этажей, а грунт пучинистый. Общая длина арматуры рассчитывается с учетом размеров периметра здания и параметров капитальных стен, под которыми также укладывается ленточный фундамент. Берется небольшой запас в 5%, это выполняется для обеспечения запаса в местах наложения одного прутка арматуры на другой.
На поперечные и вертикальные перемычки берется арматура меньшей толщины.
Важным и последним этапом расчета ленточного фундамента является расчет опалубки. Самый распространенный материал для этого обычная доска. Высчитываем площадь боковой поверхности фундамента, для чего берем высоту и умножаем на два. Полученное значение умножаем на общую длину всех несущих стен, под которыми будет располагаться ленточный фундамент. Толщина доски для опалубки берется 2-2,5 см. Если доску взять тоньше, опалубка может не выдержать в самый ответственный момент.
Завершается расчет ленточного фундамента определением объема и марки бетона, который будет использоваться при заливке основания дома. Так же как и опалубка, объем высчитывается исходя из площади основания умноженной на высоту отливки.
Сравнение цен на ленточные фундаменты различных типов
| № | Тип фундамента | Единица измерения | Стоимость в рублях |
| 1 | Мелкозаглубленный ленточный фундамент | м/п | 4400 |
| 2 | Заглубленный ленточный фундамент | м/п | 12000 |
| 4 | Ленточный фундамент с опорной подошвой | м/п | 7600 |
Полезная информация о ленточных фундаментах
- Заливка ленточного фундамента
- Глубина ленточного фундамента
- Арматура для ленточного фундамента
- Строительство ленточного фундамента своими руками
цена в СПб, онлайн калькулятор расчета
Ленточный фундамент — один из наиболее популярных видов оснований для зданий, применяемых в коттеджном строительстве.
На нем может стоять не только сам дом, но и различные хозяйственные и подсобные постройки и сооружения, такие как баня, гараж, котельная и даже массивный забор.
Фундамент данного типа представляет собой железобетонную монолитную ленту, которая располагается в траншее под несущими стенами здания. На ленте возводятся стены дома, монтируется основание для чернового пола, на которое выполняется настил или заливается стяжка.
Плюсы и минусы ленточного фундамента
Основными преимуществами являются:
- Оптимальное распределение нагрузок от надземных конструкций здания.
- Хорошие прочностные характеристики.
- Выгодная стоимость работ за счет небольшого расхода материалов.
- Высокая скорость монтажа, небольшая трудоемкость.
- Длительный срок службы.
- Возможность обустроить цокольный этаж в доме.
- Возможность прокладки коммуникаций после монтажа фундамента.
Фундамент лента применяется для строительства коттеджей с небольшим весом надземной части, в том числе для домов из клееного бруса и каркасных зданий. Он подходит для использования на сухих непучинистых грунтах.
Различают мелкозаглубленный и глубоко заглубленный ленточный фундамент. От глубины заложения зависит несущая способность основания и зависимость его от сдвига грунтов. Так, при мелком заглублении возможно повреждение конструкции во время морозного пучения грунта. В связи с этим на пучинистых грунтах лента должна заглубляться ниже глубины промерзания.
Этапы строительства фундамента типа лента
Проектирование ленточного фундамента выполняется на основе проведенного геодезического исследования. В его ходе определяется тип грунта, глубина его промерзания и глубина залегания грунтовых вод. На основании полученных результатов разрабатывается проектная документация, в строгом соответствии с которой выполняются дальнейшие работы.
Возведение фундамента выполняется в следующем порядке:
- Выполняется расчистка и подготовка площадки под строительство.
- В строгом соответствии со схемой, приведенной в проекте, проводится разметка фундамента.
- Роется траншея на нужную глубину. Стенки траншеи предварительно укрепляются подпорками.
- На дно траншеи насыпается песчаная подушка, выполняющая функцию дренажа.
- В траншее монтируется опалубка, выполняется монтаж арматуры, закрепляется гидроизоляционный материал для защиты фундамента со стороны грунта.
- В опалубку заливается бетон соответствующей марки.
После застывания бетона выполняется обратная засыпка траншеи с тщательной трамбовкой грунта. Когда фундамент будет готов, необходимо также выполнить отмостку для его защиты от дождевой воды.
Инженерные коммуникации лучше монтировать перед заливкой бетона. Однако если имеется такая необходимость, то конструкция «ленты» дает возможность выполнять монтажные работы уже на стадии его полной готовности.
Для этого потребуется пробурить отверстия в нужных местах.
Преимущества сотрудничества с нами
- Фиксация стоимости. Итоговая сумма будет ровно такой, которая указывалась в утвержденной смете. При этом оплата происходит поэтапно.
- Строгая проектная документация. Согласовав с клиентам все нюансы и утвердив проект, мы ведем тотальный контроль за соблюдением правильного исполнения обязанностей нашими строителями.
- Проектирование. Если заказчик желает получить индивидуальный проект, то наш специалист-проектировщик поможет реализовать практически любую идею.
В нашей компании Вы сможете заказать возведение надежного и качественного основания для вашего коттеджа. Мы предлагаем выгодные цены на залив ленточного фундамента в СПб и ЛО. Все расходы, указанные в смете, являются фиксированными — от Вас не потребуется никаких дополнительных платежей. Предварительный расчет стоимости фундамента вы можете выполнить при помощи онлайн калькулятора.
Ленточный фундамент — Проектирование зданий
Редактировать эту статью
Последняя редакция 19 декабря 2022
См. вся история
|
Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.
В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.
Ленточные фундаменты (или ленточный фундамент) — это тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.
Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью.
Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

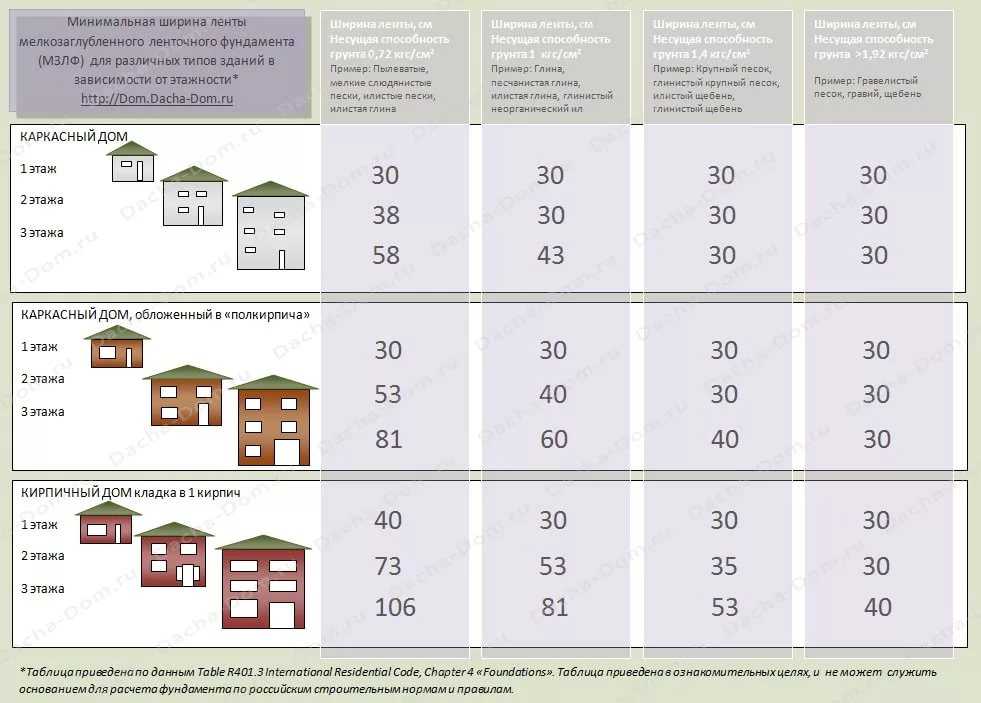

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента
обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту. Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.
Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.
Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.
Широкий ленточный фундамент
Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.
При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки.
Дополнительную информацию см. в разделе Фундаменты Raft.
Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.
Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.
Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».
- Утвержденный документ А.
- Несущая способность.
- Фундамент ленточный кирпичный.
- Фундаменты зданий.
- Сваи забивные.
- Фундаменты в фундаментах.
- Насколько глубоким должен быть фундамент.
- Как спроектировать плитный фундамент.
- Подложка фундамента.
- Свайные фундаменты.
- Сплошной фундамент.
- Фундамент траншейный бутовый.
- Ступенчатый фундамент.
- Недра.
- Траншейный фундамент.
- Виды земляных работ.
- Типы кулисных фундаментов.
- Доля
- Добавить комментарий
- Отправьте нам отзыв
- Вид история комментариев
Ленточный фундамент — Проектирование зданий
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.
Редактировать эту статью
Последняя редакция 19 декабря 2022
См. вся история
|
Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.
В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.
Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые построены поверх фундамента, размещенные по центру по их длине.
Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью.
Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.
Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.
Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.
Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.
Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.
Широкие ленточные фундаменты могут потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.
Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.
При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки.
Дополнительную информацию см. в разделе Фундаменты Raft.
Там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, могут использоваться глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.
Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.
Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».
