Не сработал автомат при коротком замыкании: Почему при коротком замыкании не срабатывают автоматы?

Почему не сработал автомат при коротком замыкании. Что делать, если автоматический выключатель не включается в щитке

Наверное, многие сталкивались с ситуацией, когда в доме или квартире отключалась подача электроэнергии не по вине электроснабжающей организации. Первое, что приходит сразу же на ум, это проверить автоматы в распределительном щитке. И как это часто бывает, именно они и являлись причиной отключения. Остается лишь только опять их включить, и дом снова наполнялся светом, начинают работать бытовые приборы. Так почему же выбивает автомат – причины каковы?

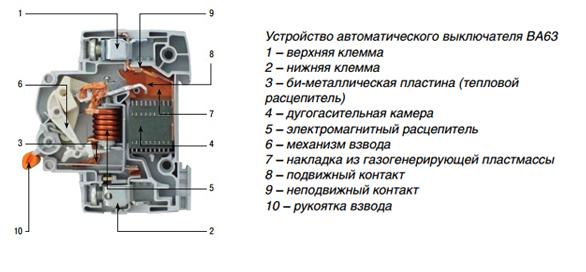

Как работает автоматический выключатель

Чтобы ответить на поставленный вопрос, необходимо знать, для чего необходим автомат, какие функции на него возложены. И уже после этого можно говорить и о самих причинах.

• Во-первых, этот прибор устанавливается на фазный контур, который по необходимости разрывает. Если в щитке устанавливается многополюсный выключатель, то разрывать он будет и нулевой контур.
• Во-вторых, само название автоматический выключатель говорит о том, что разрывать он может цепи не только по желанию хозяина квартиры или дома, но и в автоматическом режиме.
• В-третьих, основное предназначение этого прибора – защитить электропроводку и бытовые приборы от электрического тока высокой мощности, который возникает по разным причинам. Кстати, ток этого типа может вызвать пожары и незначительные разрушения.

Причины выбивания автомата

Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:

1. Перегруз в электрической сети.
2. Неисправность самого автоматического выключателя.
3. Неисправность одного из бытовых приборов.
4. Неисправность осветительного прибора.
5. Короткое замыкание в электропроводке.

Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом.

К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.

Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.

Что делать в этом случае?

• Контролировать суммарную мощность подключаемой бытовой техники.
• Перераспределять подключение приборов на разные розеточные группы.

Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов, уложенных в схему проводки в квартире или доме.

Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.

Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.

И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.

Неисправности бытовой техники

Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?

1. Вытаскиваете из розеток все подключенные приборы.
2. Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
3. Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.

Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.

Дефекты осветительных приборов

Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.

• Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
• Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
• Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.

Здесь две причины:

1. Плохой контакт в розетке.
2. Износ изоляции в проводнике.

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.

Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.

Заключение по теме

Еще совсем недавно место автоматов занимали пробки, но вопрос, почему выбивает пробки, стоял и тогда. Причины все те же. Хотя не всегда их исправляли. Домовладельцы шли по легкому пути, заменяя защитный проводник медной проволокой большего сечения. Это нередко приводило к пожарам. С автоматами такое не проходит. И все же необходимо тщательно подходить к определению причин, почему выбивает автомат.

Похожие записи:

Когда в вашем доме потух свет, выключились розетки, либо прекратила работу электроплитка, то любой, по меньшей мере хоть не много, ознакомленный с электротехникой человек выйдет на площадку, чтобы осмотреть в электрощитке состояние автоматических выключателей. Обычно, ликвидация поломки сводится к вторичному включению автомата. Почему сработал автоматический выключатель мы и рассмотрим с вами в этой статье.
Если у вас современный модульный автоматический выключатель, то понять что он сработал очень просто: ручка расположена располагается «вниз», на ней четко заметен круглый знак – «ноль». Для подключения достаточно развернуть данную ручку кверху, тогда покажется горизонтальная черта, и только и остается перестань считать, что цель выполнена.

Практически все квартиры в постсоветском пространстве оснащены щитами с автоматами иного стандарта. Автоматические выключатели серии АЕ и им аналогичные обладают немного большими размерами, закреплены в основании длинными винтами и имеют малоприятные свойства: при их срабатывании ручка остается в том же, верхнем положении. Это весьма усложняет поиск сработавшего автомата, который следует отключить и обратно подключить, чтобы еще раз подать напряжение.
Но это всего лишь мелочи. Сработавший автомат сообщает о какой-то сбое, а мы должны понять, о какой в частности. Более полная информация для вас откроется, когда прочитаете: .

Итак, что представляет собой автоматический выключатель, и какой у него принцип работы. Почти все знают, что автомат рвет «фазу». Многополюсный автомат может обрывать и нулевой рабочий проводник. Но разъединять цепь автомат способен не только по прихоти собственника, поворачивающего ручку книзу. Потому он и называется «автоматический» выключатель, потому что он имеет возможность отключиться самостоятельно.

Сделано это с целью обезопасить проводники и жилое электрооборудование от высокого электрического тока, который может возгорание и разрушения. Первопричиной же возрастания тока имеет возможность стать: Перегруженность сети. Ее может спровоцировать подключение повреждённых электроприемников, или электроприемников, общая мощность которых превосходит потенциал сети. Это может быть сопряжено и с неправильным проведением электрической проводки по квартире, где на одну категорию приходится немалое число штепсельных розеток. Каждая из них в раздельности возможно не перегружена, хотя суммарный их электроток вероятно достигает недопустимых для одного автомата значений.

В качестве предохранения от токов перегрузки в автоматических выключателях используется тепловой расцепитель – биметаллический контакт, состояние которого напрямую зависимо от температуры, которая зависима от протекающего электрического тока. Ток срабатывания теплового расцепителя, иначе уставку, чаще всего можно корректировать в небольших границах.

2. Короткое замыкание в сети. Оно обусловливается нарушением электропроводки либо из строя выходит тот или иной электроприемник. Если проводка новая, то короткое замыкание становится следствием погрешности в монтаже, как например, при скреплении кабелей в ответвительной коробке. Физически короткое замыкание – это электрическое слияние фазного и нулевого проводника кроме нагрузки. Так как сопротивление цепи в таком случае исчерпывается лишь сопротивлением проводов, в таком случае электрический ток незамедлительно достигает огромного значения.

Для предохранения от сверхтоков короткого замыкания тепловой расцепитель автомата не действенен: пока разогреется и произойдет разрыв биметаллического контакта, провода уже в конечном счете наверняка будут испорчены, а электрическая дуга спровоцирует возгорание. Именно для этого в модульных автоматических выключателях чаще всего используется магнитный расцепитель, скорость реагирования которого насчитывает доли секунды со времени возрастания тока.

Таким образом если в щитке вашей квартиры сработал автоматический рубильник, то можно, конечно, подключить его еще раз. Но постоянное срабатывание сообщает некой проблеме, которую потребуется уладить. И так, почему срабатывает автомат.

Как же поступить, если сработал автоматический выключатель

При моментальном отключении автомата сразу после того, как его подключили имеются основания считать, что здесь дело связано с коротким замыканием – тепловой расцепитель не сработает так скоро. Распознать что это именно замыкание возможно с помощью мультиметра – сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при коротком замыкании будет приближенным к нулю. Предупреждаем, что проводить подобные измерения разрешено лишь тогда, когда автомат выключен.

Как только выяснено, что фактор срабатывания – короткое замыкание, то важно узнать, где именно оно случилось. Автоматические выключатели в щитке нужно подбирать в соответствии с соображениями селективности, а это свидетельствует о том, что подействовать должен именно автомат, находящийся наиболее близко к месту возникновения короткого замыкания. Тогда выключатель откликается лишь на замыкания в том звене цепи, которое находится за ним. сравнительно линии.

Потому, к примеру, если включается лишь вводной автоматический выключатель, то место замыкания будет находится именно во вводном щитке. При замыкании внутри жилплощади действует групповой выключатель и иногда совместно с ним – вводной автомат. Именно в этом случае вводной аппарат разрешено смело подключить опять и узнать, какая из групп электроприемников подключена к проблематичному проводу – имеено эта группа не будет действовать. Главное правильно сделать выбор между автоматом и УЗО .

Выяснив данный вопрос, разрешается выключить все электроприемники и опять задействовать групповой автомат. Если автоматический выключатель сработал, то сломан один из выключенных электроприборов, то автомат может не сработать. Найти определенного виновника допустимо или последовательным подключением всех электроприемников, или измерить их входное сопротивление. Другой вариант не подойдет для приборов, которые имеют электронное управление. Поломанный прибор, естественно, подлежит ремонтным работам.

В случае исправности приборов, необходимо произвести проверку розеток, которые входят в состав данной группы: корпуса вскрыть, исследовать и затянуть клеммные зажимы. Розетки проверены, приходит очередь коробок. Их нужно разобрать. Если при проверке не выявлены очевидные поломки, то нужно разъединить провода, чтобы испытать сопротивление среди жил кабелей по отдельности. Такая проверка действительно позволит найти, где именно из кабелей произошло замыкание. Испорченная линия нужно заменить, а жилы в коробке важно опять соединить, применяя сертифицированные зажимы.

Если действующий автоматический выключатель оберегает цепи освещения, то анализ разрешено начать с включения автомата при отключенных выключателях. Если автомат не сработал – разрешено попеременно щелкать выключателями, чтобы выяснить, где именно произошло короткое замыкание. Так область поиска сузится до цепи группы светильников, подключаемых одним выключателем.

Затем необходимо осмотреть все светильники в данной группе, выкрутив лампы и осмотрев клеммные зажимы. Мультиметром измеряется сопротивление между фазным и нулевым проводом со стороны каждого светильника. При этом разрешено определить светильник либо кабельную линию, в которой имеется замыкание.

Если же во всех светильниках группы найдено замыкание, либо имеется в сети не зависимо от положения выключателя, то замыкание скорее всего, произошло в ответвительной коробке освещения. Как и в случае, когда мы замыкали сеть розеток ее стоит вскрыть и исследовать. Если в коробке все в порядке, то нужно прозвонить каждую кабельную линию, разъединив их концы.

Выше рассказывалось, что если сеть перегружена по току автоматическому выключателю потребуется какое-то время, чтобы он подействовал. Чаще всего это занимает буквально пару минут. В случае если автомат выбивает постоянно, то дело может быть именно в перегрузке.

Перегрузка цепи освещения – не слишком частое явление, и чтоб его избежать, приобретайте лишь лампы, которые по мощности подходят к вашим лампам, а модификацию цепи освещения производите с учетом запаса по мощности. Часто только один автомат на десять ампер защищает все цепи освещения отдельно взятых квартир.Что делать если сработал автоматический выключатель. Зачастую, бывает достаточно и этого, однако при подключении большего количества добавочных светильников в щитке нужно установить дополнительный автомат освещения чтобы их питать, в особенности, если осветительные приборы галогеновые или имеют лампы накаливания.

Перегрузка розеточной сети – не редкое явление. В период проектирования и проведения электропроводки в жилище невозможно распределить нагрузку на каждую из групп. Поэтому для комфорта жителей на группу, которая подключается через один автоматический выключатель, приходится по 3-4 розетки. Номинальный ток в розетках может достичь 16 ампер, хотя номинал автоматического выключателя выбирался по сечению питающей жилы и был не более 25 ампер.

Однозначно возникнет перегруженность, если все мощные электроприемники, будь то чайник, холодильник, микроволновая печь, будут подключены к розеткам одной группы. и точно будет задействован автоматический выключатель. Чтобы не возникало подобных проблем, необходимо равномерно распределить нагрузку меж группами, а при неимении такой возможности – не включать в сеть большое количество мощных электроприемников.

Если электроприбор поврежден, то он употребляет повышенный ток, что обязательно сводится к загруженности сети и задействованию автоматического выключателя. Самостоятельно измерить ток не всегда возможно, однако если теплового расцепитель срабатывает лишь при подключении лишь одного из электроприемников, а номинальная мощность данного устройства не выше 2,5 кВт, то необходимо его проверить на предмет присутствия поломок.

Неисправность автоматического выключателя

Очень часто сработал автоматический выключатель по причине неисправности. Некоторое количество дефектных экземпляров и среди новых автоматов. То, что они не могут удерживать уставку (а касается это, по большей части, тепловых расцепителей) часто выясняется лишь после начала использования.

Так при постоянном отключении теплового расцепителя автомата, нужно попробовать сменить автомат на аналогичный по характеристикам, до того как радикально решать задачу.

Вывод

В заметке мы намеренно не коснулись факторов, когда автомат срабатывает при дефекте линии во время ремонта – это вопрос другой направленности.Именно поэтому мы не и стали затрагивать случаи, когда действует дифференциальный автоматический выключатель. Сработал автоматический выключатель это всегда не вовремя.

Абсолютно любой человек, который хоть немного знаком с таким понятием, как электричество, прекрасно знает, что необходимо сделать, если в квартире внезапно погас весь свет, выключились все, работавшие до этого, электроприборы и вообще отключилось все электрическое питание. Правильно, человек выходит в подъезд и проверяет исправность щитка. Чаще всего проблема заключается именно в нем. Все, что нужно сделать в этом случае — это просто-напросто вернуть рычажок в исходное положение, после чего можете смело возвращаться в свою обитель, ведь Ваша миссия уже завершена, а электропитание вновь функционирует.

Стоит сказать о том, как именно работает этот автомат с рычажком. Если ручка рычажка повернута вниз и Вы видите нарисованный «ноль», то значит, что автомат сработал и электричество сейчас выключено. При перемещении ручки рычажка вверх, Вы можете услышать характерный щелчок, а после увидеть небольшую нарисованную горизонтальную линию, которая и говорит нам о том, что теперь рычажок находится в нужном положении, а значит и электричество в квартире теперь функционирует правильно.

Также стоит рассказать и о том, что в Российской Федерации огромнейшее количество домов и, следовательно, квартир оборудовано с автоматами старого образца, их неудобство заключается в том, что при срабатывании самого автомата, рычажок остается в том же положении, что и был до этого, поэтому найти необходимый автомат получается далеко не с первого раза. Чтобы активировать такой автомат, необходимо ручку рычажка передвинуть сначала вниз, а потом снова вернуть в исходное положение, после чего электричество в квартире вновь будет функционировать. Но это мелочи, ведь если автомат в щитке сработал, значит есть и неисправность, которую необходимо срочно устранить дабы избежать неприятных последствий в будущем. Далее в нашей статье, которая носит информативный характер, будут перечислены все основные проблемы, которые и могут быть причинами того, что сработал автомат, то есть возникшей проблемы. Что же, давайте приступим.

Выбивает автомат при включении в щитке с нагрузкой и без: причины и что делать

https://ria.ru/20220711/elektroschitok-1801804450.html

Почему выбивает автомат в распределительном щитке: причины и что делать

Выбивает автомат при включении в щитке с нагрузкой и без: причины и что делать

Почему выбивает автомат в распределительном щитке: причины и что делать

Многим знакома ситуация, когда в доме или квартире выключился свет из-за того, что сработал автомат в распределительном щитке. Особенности работы дифавтомата,… РИА Новости, 11.07.2022

2022-07-11T19:44

2022-07-11T19:44

2022-07-11T19:44

электричество

безопасность

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdnn21.img.ria.ru/images/07e6/07/0b/1801795390_0:194:2908:1830_1920x0_80_0_0_494dd2288c600018be2c111496d3a782.jpg

МОСКВА, 11 июл — РИА Новости. Многим знакома ситуация, когда в доме или квартире выключился свет из-за того, что сработал автомат в распределительном щитке. Особенности работы дифавтомата, причины аварийного отключения и как их определить, что делать, если при включении стиральной машины, водонагревателя и других бытовых приборов его выбивает и как рассчитать максимально допустимую нагрузку – в материале РИА Новости.Почему выбивает автоматАвтоматический выключатель дифференциального тока (АВ) – компактный модуль для обеспечения безопасности эксплуатации электросети. Модели имеют от одной до четырех пар контактов и аналогичное количество полюсов. Двухполюсные экземпляры предназначены для установки в однофазной бытовой сети на 220 В на входе, однополюсные – на отдельной линии, а трех-четырехполюсные монтируют на двухфазные схемы, рассчитанные на работу под 380 В. Устанавливается автоматический выключатель на DIN-рейку в щитке.Прибор рассчитан на определенный рабочий ток – 6, 10, 16, 25 А. Это максимальная нагрузка, при которой автоматический выключатель нормально выполняет поставленную задачу. Если одновременно включить несколько мощных устройств – стиральную машину, кондиционер, бойлер и духовой шкаф, ток может достичь предела большего, чем выдерживает автомат, в этом случае срабатывает защита.Особенности работы»То, что мы привыкли коротко называть в электрике автоматом, наиболее корректно называть дифавтоматом или, если быть точнее – автоматическим выключателем дифференциального тока. Собственно, в полном наименовании и кроется основная функция этого прибора – автоматическое выключение питания в случае неполадок в сети. Он защищает электрическую линию от короткого замыкания, перегрузок и утечек тока, а также человека – от поражения электрическим током», – поясняет Александр Яковлев, инженер-проектировщик низковольтных комплектных устройств (НКУ) ООО «Завод КЛАЙВ». Принцип работы прибора заключается в том, что в аварийной ситуации (короткое замыкание или нагрузка больше номинальной) приводится в действие механизм расцепления силовых контактов.ПричиныЭлектрики выделяют множество причин, почему выбивает автомат — перегрузка, неисправность проводки или короткое замыкание сети, выход из строя техники или дефекты самого защитного автомата. Кроме того, вызвать сбой в работе автомата может неграмотный монтаж, и даже удар молнии. Выявлять и устранять причины неисправности помогут опытные специалисты.Наиболее распространённые в быту причины срабатывания дифавтомата перечислил Александр Яковлев:Бывают ситуации, когда автомат в щитке выбивает и вовсе без нагрузки. Тому есть несколько причин:В этом случае для устранения проблем следует обратить внимание на исправность самого автомата, осмотреть проводку на факт повреждений, оценить состояние розеток и выключателей.»В современных электрических схемах на отдельные линии электропроводки помещения устанавливаются индивидуальные дифавтоматы: на розетки, освещение, холодильник и на некоторые особо энергоемкие потребители, – отмечает Александр Яковлев. – Такими мощными приборами могут быть: стиральные и посудомоечные машины, электроплиты, духовые шкафы, электрический теплый пол, водонагреватели (бойлеры), скважинные насосы, системы кондиционирования и электроотопления».Поиск и устранение неисправностей»Первое, что надо понимать – очень хорошо, что автоматический прерыватель тока сработал. Он защитил и квартиру, и оборудование в ней от короткого замыкания», – говорит Глеб Гилинский, соучредитель Ассоциации специалистов городского хозяйства.Что делать если выбивает автомат при использовании:Эксперты рассказали, что надо сделать, если в квартире/доме сработал дифавтомат:Меры безопасностиЧтобы избежать аварийного срабатывания дифавтомата достаточно соблюдать три простых рекомендации.Рекомендации специалистовАлександр Яковлев рекомендует применять как можно более энергоэффективные приборы и лампы и следить за исправностью применяемого оборудования. Исключить выбивание автомата рекомендуется путем равномерного распределения мощной нагрузки между несколькими розеточными группами. Если же такой возможности нет, не следует включать в электрическую сеть сразу несколько потребителей с высокой мощностью.»Выбивание автомата может никогда и не повториться. Но если это случится снова – постарайтесь понять, какой именно режим и какого электроприбора его вызывает. Пользоваться этим прибором нельзя, нужно отнести его в ремонт», – говорит Глеб Гилинский. Эксперт также отмечает, что категорически запрещается менять автомат в щитке на автомат большего номинала (например, с 16 на 25 А) без перекладки всей электрической цепи.

https://realty.ria.ru/20220628/vorovstvo-1798588070.html

https://realty.ria.ru/20190218/1551025614.html

РИА Новости

1

5

4.7

96

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2022

Алёна Пава

Алёна Пава

Новости

ru-RU

https://ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og. xn--p1ai/

РИА Новости

1

5

4.7

96

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

1920

1080

true

1920

1440

true

https://cdnn21.img.ria.ru/images/07e6/07/0b/1801795390_0:0:2732:2048_1920x0_80_0_0_8eccef1820463b162b9c1710e57e13d0.jpg

1920

1920

true

РИА Новости

1

5

4.7

96

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Алёна Пава

электричество, безопасность

Электричество, Безопасность

МОСКВА, 11 июл — РИА Новости. Многим знакома ситуация, когда в доме или квартире выключился свет из-за того, что сработал автомат в распределительном щитке. Особенности работы дифавтомата, причины аварийного отключения и как их определить, что делать, если при включении стиральной машины, водонагревателя и других бытовых приборов его выбивает и как рассчитать максимально допустимую нагрузку – в материале РИА Новости.

Почему выбивает автомат

Автоматический выключатель дифференциального тока (АВ) – компактный модуль для обеспечения безопасности эксплуатации электросети. Модели имеют от одной до четырех пар контактов и аналогичное количество полюсов. Двухполюсные экземпляры предназначены для установки в однофазной бытовой сети на 220 В на входе, однополюсные – на отдельной линии, а трех-четырехполюсные монтируют на двухфазные схемы, рассчитанные на работу под 380 В. Устанавливается автоматический выключатель на DIN-рейку в щитке.

Прибор рассчитан на определенный рабочий ток – 6, 10, 16, 25 А. Это максимальная нагрузка, при которой автоматический выключатель нормально выполняет поставленную задачу. Если одновременно включить несколько мощных устройств – стиральную машину, кондиционер, бойлер и духовой шкаф, ток может достичь предела большего, чем выдерживает автомат, в этом случае срабатывает защита.

Мощные устройства: две стиральные машины и утюг

Особенности работы

«То, что мы привыкли коротко называть в электрике автоматом, наиболее корректно называть дифавтоматом или, если быть точнее – автоматическим выключателем дифференциального тока. Собственно, в полном наименовании и кроется основная функция этого прибора – автоматическое выключение питания в случае неполадок в сети. Он защищает электрическую линию от короткого замыкания, перегрузок и утечек тока, а также человека – от поражения электрическим током», – поясняет Александр Яковлев, инженер-проектировщик низковольтных комплектных устройств (НКУ) ООО «Завод КЛАЙВ».

Принцип работы прибора заключается в том, что в аварийной ситуации (короткое замыкание или нагрузка больше номинальной) приводится в действие механизм расцепления силовых контактов.

Причины

Электрики выделяют множество причин, почему выбивает автомат — перегрузка, неисправность проводки или короткое замыкание сети, выход из строя техники или дефекты самого защитного автомата. Кроме того, вызвать сбой в работе автомата может неграмотный монтаж, и даже удар молнии. Выявлять и устранять причины неисправности помогут опытные специалисты.

Автоматические выключатели электроэнергии в щитке

Наиболее распространённые в быту причины срабатывания дифавтомата перечислил Александр Яковлев:

• включение в сеть прибора высокой мощности, которая самостоятельно или в совокупности с уже подключенными приборами превышает номинал той нагрузки, на которую был рассчитан дифавтомат;
• короткое замыкание, которое может быть вызвано поврежденными проводами оборудования и электропроводки и привести к пожару;
• неисправность подключенной техники, в том числе осветительных приборов, имеющих в своем составе источники питания;
• в некоторых случаях причиной срабатывания дифавтомата может быть сам автомат вследствие неправильно подобранного номинала, износа с течением времени или браком при производстве.

Бывают ситуации, когда автомат в щитке выбивает и вовсе без нагрузки. Тому есть несколько причин:

• ошибки в подключении автоматического выключателя дифференциального тока;
• неисправность дифавтомата;
• короткое замыкание в сети между розетками или выключателями и автоматом.

Эксперт объяснил, как узнать, что соседи воруют электричество

28 июня 2022, 01:15

В этом случае для устранения проблем следует обратить внимание на исправность самого автомата, осмотреть проводку на факт повреждений, оценить состояние розеток и выключателей.

«В современных электрических схемах на отдельные линии электропроводки помещения устанавливаются индивидуальные дифавтоматы: на розетки, освещение, холодильник и на некоторые особо энергоемкие потребители, – отмечает Александр Яковлев. – Такими мощными приборами могут быть: стиральные и посудомоечные машины, электроплиты, духовые шкафы, электрический теплый пол, водонагреватели (бойлеры), скважинные насосы, системы кондиционирования и электроотопления».

Поиск и устранение неисправностей

«Первое, что надо понимать – очень хорошо, что автоматический прерыватель тока сработал. Он защитил и квартиру, и оборудование в ней от короткого замыкания», – говорит Глеб Гилинский, соучредитель Ассоциации специалистов городского хозяйства.

Распределительный щиток в подъезде многоквартирного дома

Что делать если выбивает автомат при использовании:

• Стиральной машины. Прежде всего, нужно учесть потребляемую машинкой мощность. Причиной может служить банальная перегрузка или факторы, связанные с поломкой техники: выход из строя мотора, ТЭНа, платы управления или кнопки включения. Выбивать автомат в момент включения может и из-за повреждения розетки или вследствие короткого замыкания в проводе самой техники.
• Водонагревателя. Автомат может сработать при подключении водонагревателя в случае, если прибор вышел из строя или превышена допустимая норма нагрузки (если на квартиру установлен АВ С16, то на водонагреватель следует установить отдельный выключатель на 6 А). Если сам автомат и бойлер исправны, то для выявления причины необходимо провести ревизию контактных соединений или проводки.
• Плиты/духовки. Ситуация, когда при включении электроплиты или духового шкафа выбивает автомат, возможна в том случае, если вышел из строя разъем подключения в самом приборе, сломались элементы плиты, неисправен сам выключатель, повреждена проводка. Если отключение происходит при включении какой-то одной конфорки, то важно проверить контакты или ТЭН.
• Скважинного насоса. Если насос перестал качать воду, выбило автомат в щитке, то это может быть короткое замыкание вследствие повреждения кабеля или обмотки в движке насоса. Кроме того, дифавтомат может сработать, если в колодку на корпусе насоса попала влага.

Свет без полымя: как не допустить возгорания электрики в загородном доме

18 февраля 2019, 14:11

Эксперты рассказали, что надо сделать, если в квартире/доме сработал дифавтомат:

1. 1.

   Убедиться, что автомат не пострадал. Как правило, достаточно внешнего осмотра – щиток должен быть без следов копоти, запаха горелой пластмассы и деформации.

2. 2.

   Определить, на какой линии произошла нештатная ситуация – именно на ней автомат будет выключен. Для облегчения идентификации Александр Яковлев рекомендует подписывать каждый автомат в электрощите.

3. 3.

   Отключить все электрооборудование на линии этого автомата (выдернуть из розетки все приборы) и попробовать включить автомат. Если его снова выбило – место короткого замыкания или розетка или проводка. Нужно выключить автомат и разобрать все розетки – если короткое замыкание в одной из них, останутся следы оплавления. Если нет — проблема в проводке, ее самостоятельно менять нельзя, нужно позвать электриков.

4. 4.

   Если автомат работает, включать в сеть по очереди все, что было отключено. Так можно определить, из-за какого прибора происходит срабатывание автомата – он либо вышел из строя, либо вместе с ним нагрузка превышает допустимую. Использование неисправных электроприборов категорически запрещено, ремонт в домашних условиях невозможен. Нужно выбросить его или отнести в специализированную мастерскую.

5. 5.

   Если автомат не выбило после подключения всех потребителей – значит, его выбило от нестандартного режима работы какого-то прибора или из-за перегрузки. Такое случается даже в том случае, если электроприборы полностью исправны. Например, их слишком много включили на одну линию. «Рассчитать сколько приборов можно включить несложно, – говорит Глеб Гилинский. – В быту используются автоматы номиналами 10, 16 и 25 ампер. Нужно посмотреть, какая максимальная мощность электроприборов, которую вы «вешаете» на линию. Каждый киловатт – это 2,2 ампера при токе 220 вольт и 3,6 Ампера при токе 360 Вольт. Необходимо переключить лишние приборы на другую линию».

6. 6.

   «Если после выключения всего оборудования дифавтомат все-таки не включается – значит, скорее всего, либо неисправен сам автомат, либо проблема в электропроводке. В любом случае в такой ситуации лучше обратиться к специалисту-электрику, который поможет точно определить и устранить возникшую проблему», – советует Александр Яковлев.

Счетчики электроэнергии на даче в Московской области

Меры безопасности

Чтобы избежать аварийного срабатывания дифавтомата достаточно соблюдать три простых рекомендации.

• Во-первых, не подключать дополнительное оборудование к линиям, предназначенным для отдельных мощных бытовых приборов.
• Во-вторых, не подключать слишком много электроприборов на одну линию, используя несколько удлинителей и разветвителей, даже если подключаемое оборудование по отдельности не потребляет много электроэнергии.
• В-третьих, на линии освещения, не устанавливать светильники и лампы в совокупности значительно превышающие номинал мощности, на который при проектировании был рассчитан дифавтомат.

Рекомендации специалистов

Александр Яковлев рекомендует применять как можно более энергоэффективные приборы и лампы и следить за исправностью применяемого оборудования. Исключить выбивание автомата рекомендуется путем равномерного распределения мощной нагрузки между несколькими розеточными группами. Если же такой возможности нет, не следует включать в электрическую сеть сразу несколько потребителей с высокой мощностью.

Электрический щиток в многоэтажном жилом доме

«Выбивание автомата может никогда и не повториться. Но если это случится снова – постарайтесь понять, какой именно режим и какого электроприбора его вызывает. Пользоваться этим прибором нельзя, нужно отнести его в ремонт», – говорит Глеб Гилинский. Эксперт также отмечает, что категорически запрещается менять автомат в щитке на автомат большего номинала (например, с 16 на 25 А) без перекладки всей электрической цепи.

Что такое короткое замыкание и что вызывает короткое замыкание?

Электричество питает почти все в наших домах, и при правильном обращении это полезная сила. Но когда электричество выходит из строя, это разрушительное, опасное и пугающее событие называется коротким замыканием. Короткие замыкания можно предотвратить и устранить с помощью планирования и здорового уважения к электричеству.

Что такое электрическое короткое замыкание?

Короткое замыкание — это ненормальное состояние в электрической цепи, при котором электрический ток протекает по непредусмотренному более короткому пути вместо того, чтобы следовать по цепи.

Электрическая цепь представляет собой круговой поток энергии от электрощита дома и обратно. Этот поток непрерывен и непрерывен. Элементы цепи, такие как розетки и освещение, только заимствуются из цепи; они не разрывают цепь.

Электричество любит течь по пути наименьшего сопротивления. Медь используется для электрических проводов, потому что она очень хорошо проводит электричество, в то время как такие материалы, как дерево или волокно, были бы крайне неэффективными материалами для проводки, потому что они сопротивляются электричеству. Даже сталь и железо — плохие материалы для электропроводки, хотя и лучше, чем дерево или волокно.

Длинный путь, по которому энергия течет обратно к земле, находится в цепи. Но когда предоставляется более короткий путь, электричество, естественно, ищет этот путь — путь наименьшего сопротивления. Электричество немедленно меняет свое направление на землю по этому более короткому и легкому пути.

Причины короткого замыкания

Короткое замыкание может быть вызвано:

• Вредители или вредители, перегрызающие провода
• Вода или другие жидкости, попадающие на электропроводку
• Ослабленные соединения в электрической коробке
• Старые или поврежденные розетки, выключатели, светильники, приборы или другие электрические устройства
• Гвозди или шурупы, пробивающие стены и соприкасающиеся с проводами
• Износ оболочки электрического кабеля
• Накопление или скачки напряжения

Защита от короткого замыкания

В вашем доме автоматические выключатели, прерыватели цепи замыкания на землю (GFCI) и дуговые прерыватели цепи (AFCI) предотвращают возгорание и поражение электрическим током.

• Автоматические выключатели или предохранители обнаруживают изменения в протекании электрического тока, разрывая соединение цепи при обнаружении неисправности.

• Прерыватели цепи замыкания на землю также чувствительны к изменениям в протекании электрического тока, автоматически отключая протекание тока в случае колебаний.

Дуговые прерыватели
• защищают от дуги или скачков электрического тока, которые могут вызвать пожар. Они также отключили питание, ожидая неизбежного короткого замыкания.

Типы коротких замыканий

Обычное короткое замыкание

При обычном коротком замыкании провод под напряжением или под напряжением касается нейтрального провода. Тут же сопротивление падает и ток начинает двигаться по другому пути.

Короткое замыкание на землю

При коротком замыкании на землю запитанный или горячий провод касается заземленной части коробки, устройства, прибора, розетки, оголенного заземляющего провода или чего-либо еще, питаемого электрической цепью.

Признаки короткого замыкания

Предыдущие короткие замыкания

Короткие замыкания часто не сообщают о себе до момента, когда они происходят. Однако в некоторых случаях может быть предупреждающий знак предыдущего короткого замыкания.

Это может быть обгоревший провод или выключатель света. Если короткое замыкание произошло недавно, вы можете почувствовать металлический запах. Или вы можете почувствовать запах горелого пластика или резины.

Продолжающиеся короткие замыкания

Явным признаком того, что в цепи произошло короткое замыкание, является то, что автоматический выключатель обычно отключается. Иногда бывают искры и яркий свет. Короткое замыкание может сопровождаться громким хлопком или хлопком.

Устройство, работающее от электрического тока, перестает работать. Розетки GFCI сработают.

Если вы прикоснетесь к устройству или если ваше тело окажется в этом коротком замыкании, вы можете получить удар электрическим током, а часто и ожог от сильного тепла.

9 лучших наборов инструментов для дома 2023 года

Чем опасны короткие замыкания

Когда человеческое тело представлено как путь наименьшего сопротивления, ток проходит через тело. Короткое замыкание опасно, поскольку оно может привести к травмам или смерти в результате поражения электрическим током, поражения электрическим током или возгорания.

Во время короткого замыкания требуется больше энергии, что вызывает электрические дуги и чрезвычайно высокие температуры, которые могут расплавить пластик или поджечь легковоспламеняющиеся материалы, такие как дерево или ткани.

Как устранить короткое замыкание

Предупреждение

Электрические сервисные панели или коробки автоматических выключателей могут быть опасны. Оставьте переднюю крышку на месте, так как она закрывает металлические выступы под напряжением. Наконечники остаются под напряжением даже после отключения главного выключателя.

1. Изолировать цепь

   Определите цепь. Убедитесь, что вы имеете дело только с рассматриваемой схемой.


   Ель / Кевин Норрис

2. Сделать цепь безопасной для работы на

   Выключите и снимите автоматический выключатель. Извлеките выключатель, покачивая его назад в сторону электрической сервисной панели. Прерыватель должен подняться.


   Ель / Кевин Норрис

3. Список устройств

   Определите все устройства в цепи, включая розетки, выключатели, бытовую технику, освещение, кондиционеры и многое другое — даже распределительные коробки.


   Ель / Кевин Норрис

4. Проверить устройства

   Проверьте снаружи каждое устройство в цепи. Ищите перегоревшие предохранители на отдельных устройствах. Ищите признаки короткого замыкания: резкие запахи, расплавленный пластик или следы ожогов.


   Ель / Кевин Норрис

5. Загляните внутрь устройств

   Там, где это целесообразно, проверьте провода в каждом устройстве. Откройте электрические коробки и проверьте соединения. Посмотрите на распределительные коробки, которые не подключены к устройствам. Снимите светильники и загляните внутрь светильников и внутри их электрических коробок.


   Ель / Кевин Норрис

6. Проверка кабелей в стенах и на чердаках

   Где можно, осмотрите провода между устройствами. Поскольку провода обычно замуровывают в стены, это может быть затруднительно. Но часто по лагам на чердаках проходят провода, которые можно рассмотреть с фонариком.


   Ель / Кевин Норрис

Когда следует звонить специалисту

Многим домовладельцам бывает сложно найти и устранить короткое замыкание. При возникновении каких-либо трудностей обратитесь за помощью к лицензированному квалифицированному электрику.

Смотрите сейчас: Разница между розеткой GFCI и автоматическим выключателем GFCI

Электрическое короткое замыкание — типы, причины и предотвращение

Что такое короткое замыкание?

А короткое замыкание — это соединение с низким сопротивлением между двумя проводниками, подающими электроэнергию в цепь. Это приведет к избыточному потоку напряжения и вызовет чрезмерный ток в источнике питания. Электричество будет течь по «короткому» маршруту и ​​вызовет короткое замыкание.

Какие бывают типы короткого замыкания?

Существует два типа электрических коротких замыканий :

1. Нормальное короткое замыкание

Это когда горячий провод, по которому течет ток, касается нейтрального провода. Когда это произойдет, сопротивление мгновенно упадет, и большой ток потечет по неожиданному пути.

2. Замыкание на землю, короткое замыкание

Короткое замыкание при замыкании на землю происходит, когда горячий провод, по которому течет ток, входит в контакт с какой-либо заземленной частью системы. Это может быть заземленная металлическая настенная коробка, оголенный заземляющий провод или заземленная часть прибора.



Каковы основные причины короткого замыкания?

Основными причинами короткого замыкания являются:

1. Неисправность изоляции проводов цепи

Если изоляция повреждена или старая, это может привести к соприкосновению горячих проводов с нейтралью. Это вызовет короткое замыкание.

Старение провода, гвозди или шурупы могут повредить изоляцию и привести к короткому замыканию. Есть риск, что вредители перегрызут изоляцию и оголят жилы проводов.

2. Ослабленные соединения проводов

Если есть какие-либо незакрепленные соединения проводов или крепления, это позволит соприкоснуться проводу под напряжением и нейтральному проводу. Если вы видите неисправные проводные соединения, не пытайтесь исправить их самостоятельно, а немедленно вызывайте мастера.

3. Неисправность проводки прибора

Если вы включаете прибор в настенную розетку, его проводка фактически становится продолжением цепи. Таким образом, если есть какие-либо проблемы с проводкой прибора, они перерастут в проблемы с цепью. Короткое замыкание может произойти в шнурах питания, вилках или внутри прибора. Убедитесь, что у вас есть защита от короткого замыкания для всех приборов.

4. Домашние животные грызут провода

Вредители, такие как крысы, кошки и белки, жующие электрические провода, являются одной из основных причин коротких замыканий. Эта проблема широко распространена в старых домах, где проводка может быть более незащищенной. Эти вредители могут нанести большой ущерб вашему дому и вашей электрической системе.

5. Электропроводка, контактирующая с влагой

Попадание воды или другой жидкости на электропроводку может привести к короткому замыканию. Это связано с тем, что вода может проводить электричество, что может привести к тому, что ток будет течь через воду в землю. Это может привести к повреждению проводки и стать причиной возгорания.

6. Поврежденные розетки, выключатели и электроприборы

Если у вас мерцают лампочки или вам приходится дергать вилки, чтобы они работали, возможно, пришло время заменить розетки, выключатели и лампы. Старые или поврежденные электрические устройства могут стать причиной короткого замыкания — опасной ситуации, когда электрический ток выходит за пределы намеченного пути.

7. Аномальное нарастание электрических токов

Еще одна причина короткого замыкания — перегруженные цепи. Это происходит, когда слишком много приборов или устройств подключено к одной цепи, что приводит к перегрузке системы электрическим током.

8. Гвозди или винты в проводе под напряжением

Гвозди или шурупы пробивают стены и вступают в контакт с токоведущими электрическими проводами, что может вызвать короткое замыкание. Это серьезная опасность, которая может привести к пожару и поражению электрическим током.
Короткое замыкание может произойти в шнурах питания, вилках или внутри прибора. Убедитесь, что у вас есть защита от короткого замыкания для всех приборов.



Признаки короткого замыкания

Скорее всего, у вас короткое замыкание, если вы заметили любой из следующих признаков:

• Следы от ожогов или запах гари из розеток

Одним из признаков короткого замыкания является наличие на розетке следов пригорания или запаха гари. Обычно причиной этого является перегруженная цепь. Это может быть пожароопасно.

• Жужжание и хлопки из розетки

Еще один признак, на который следует обратить внимание, — это жужжание или хлопки из розетки. Это также может быть вызвано перегрузкой цепи, и это, безусловно, повод для беспокойства.

• Искры, выходящие из цепи

Искры, вылетающие из розетки, также указывают на короткое замыкание в электросети. Если вы видите искры, это означает, что по цепи протекает чрезмерный ток, что может быть опасно.



Как предотвратить короткое замыкание?

• Контроль розеток и бытовой техники

К каждой розетке подключена сеть проводов. При наличии неисправных проводов, ослабленных соединений коробки или если розетка старше 15-25 лет, это может привести к короткому замыканию. Обращайте внимание на возможные признаки неисправности розеток, в том числе:

1. Следы гари на выходе или запах гари
2. Искры из выпускного отверстия
3. Жужжание из розетки

Аналогичным образом проверьте приборы и их проводку. Неисправная проводка прибора или трещины в приборе могут вызвать короткое замыкание. Отремонтируйте такие приборы или полностью замените их.

Экономьте электроэнергию во время шторма

Короткое замыкание, вызванное ударом молнии, может быть чрезвычайно опасным, поскольку огромное количество электричества может привести к повреждению. Сократите потребление электроэнергии во время грозы, поскольку это может помочь предотвратить короткие замыкания и уменьшить ущерб в случае скачка напряжения.

Проходите ежегодную проверку электрооборудования

Позвоните сертифицированному специалисту и проводите проверку электрооборудования не реже одного раза в год. Они могут выявлять критические проблемы и устранять их до того, как они станут опасными, потому что они знают, как устранить короткое замыкание.

Установите устройства, предотвращающие короткое замыкание

1. Автоматические выключатели или плавкие предохранители: Автоматический выключатель — это коммутационное устройство в цепи, которое прерывает аномальный ток. Он использует внутреннюю систему пружин или сжатого воздуха для обнаружения любых изменений в текущем потоке. Он «разорвет» цепь и перекроет ток. Предохранитель — это устройство, обеспечивающее защиту от перегрузки по току. Он представляет собой металлическую полоску или проволоку, которая плавится при протекании через нее большого тока. Это прерывает цепь.
2. Прерыватели цепи замыкания на землю (GFCI): GFCI работает путем сравнения количества тока, протекающего в цепи и из нее. Если есть замыкание на землю или дисбаланс между входящими и выходящими токами, GFCI отключит подачу электроэнергии.
3. Дуговые прерыватели цепи (AFCI): AFCI разрывает цепь при обнаружении электрической дуги в цепи. Это помогает в предотвращении электрических пожаров.

Посетите наш блог AFCI vs GFCI, чтобы получить дополнительную информацию о том, где вы должны установить AFCI и GFCI.

Как устранить короткое замыкание?

Ниже приведено пошаговое руководство по действиям, которые вы можете предпринять в случае короткого замыкания. Однако будьте очень осторожны при работе с электричеством. И не забудьте вызвать профессионального электрика для осмотра и решения проблемы.

1. Найдите и выявите короткое замыкание в вашей линии и отключите автоматический выключатель

Первое, что вам нужно сделать, это найти короткое замыкание в вашей линии. Это необходимо сделать, выключив автоматический выключатель. Как только выключатель выключен, вы можете оголить провод, вызывающий проблему.

2. Ремонт закороченной линии

После того, как вы нашли провод, вы можете его починить. Это может включать сращивание провода или добавление нового куска провода. Если вам неудобно делать это, вы можете нанять электрика, который сделает эту работу за вас.

3. Добавить кабелепровод для повышения безопасности

После завершения ремонта вы можете добавить проводник в область. Это поможет предотвратить будущие шорты.

4. Возврат провода и включение выключателя

Наконец, вы можете снова включить выключатель и восстановить электроснабжение области.
