Обратный клапан на вытяжку кухонную: для чего нужен, виды, установка

для чего нужен, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Содержание статьи

• 1 Для чего нужен на вентиляции обратный клапан
• 2 Устройство и принцип работы
• 3 Неприятности, которые могут возникнуть
• 4 Виды
  • 4.1 Способ открывания
  • 4.2 Формы механических клапанов
• 5 Клапан на вентиляцию: где и как поставить
  • 5.1 Установка на кухне с вытяжкой
  • 5.2 Для ванной и туалета

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
• Это самый тихий клапан — эластичная мембрана, но не слишком надежный



• Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
• Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

вытяжка на кухне и монтаж

Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки.

Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

Содержание

• Что такое обратный клапан и его назначение в вентиляции?
  • Устройство и принцип работы
• Виды обратных клапанов
  • Гравитационный одностворчатый
  • Пружинный двухстворчатый
  • Мембранный
  • Многостворчатый
• Где устанавливается обратный клапан?
  • Установка в общей вентиляции
  • Установка в кухонной вытяжке

Что такое обратный клапан и его назначение в вентиляции?

Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

С обратной тягой нужно бороться по следующим причинам:

• поступление неприятных запахов из помещений соседей;
• поступающий холодный воздух может уменьшать температуру в помещении;
• воздушные массы гасят котел;
• продукты горения по дымовой трубе могут попадать обратно в комнату.

Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

Устройство и принцип работы

Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

Виды обратных клапанов

По способу открывания все клапанные механизмы делятся на следующие виды:

1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.

Гравитационный одностворчатый

Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

Есть два варианта одностворчатых гравитационных клапанов:

• ось фиксации створки смещается относительно центральной оси канала;
• снаружи или внутри прибора устанавливается специальный противовес.

Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

Пружинный двухстворчатый

Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.

Мембранный

В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

Многостворчатый

Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

Где устанавливается обратный клапан?

Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

Установка в общей вентиляции

Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

Установка в кухонной вытяжке

Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

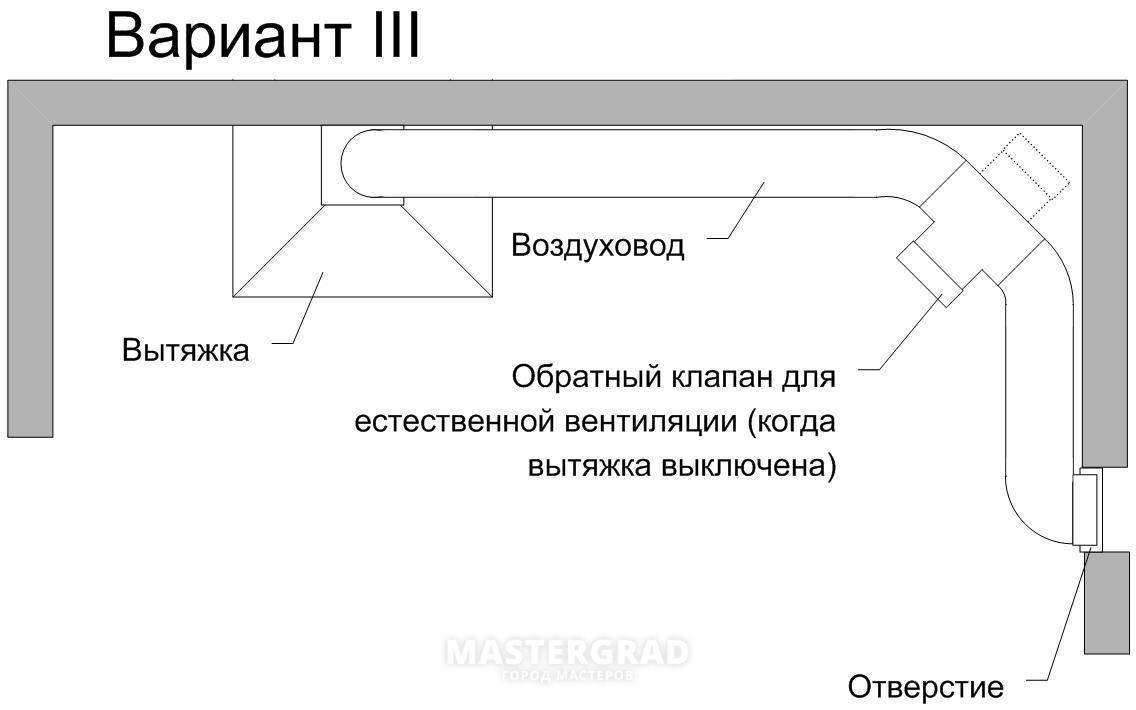

Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

как выбрать и правильно установить

Наличие приточной вентиляции на кухне или в ванной – обычное дело в современной квартире. Но при неправильно организованном воздухообмене есть риск запотевания окон, появления плесени, нехватки кислорода и других нежелательных моментов. Чтобы этого избежать, необходимо установить вытяжку с обратным клапаном или подобное техническое решение.

Сделать это несложно, главное понять, где и в каких случаях необходимо препятствие для обратной тяги. В этом поможет знание норм вентиляции помещений и основ физического закона движения воздуха.

Из этой статьи вы узнаете, какие конструкции обратных клапанов существуют, где их лучше всего использовать и где разместить систему вентиляции. Сама установка довольно проста, но есть нюансы, с которыми стоит ознакомиться заранее, тогда и самостоятельная установка пройдет легко, и воздухообмен будет бесшовным.

Содержание статьи:

• Вентиляция в квартире или доме
  • Нормы и правила
  • Искусственный и естественный воздухообмен
• Установка обратного клапана
  • Расположение в системе вентиляции
  • Принцип работы и конструкция
  • Крепление устройства к вытяжке
• Полезное видео по теме и выводы
900 17

Вентиляция в квартире или доме

С одной стороны воздухообмен в квартире или доме должен соответствовать нормам, установленным для жилых помещений, а с другой — подчиняться законам физики. Поэтому не всегда можно обойтись тривиальными решениями, и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном определенном направлении.

Нормы и правила

Основным документом, на который необходимо ориентироваться при проектировании вентиляции как в квартире, так и в частном доме, является СП 54.13330.2016. Это обновленная редакция СНиП 31-01-2003 «Здания жилые многоквартирные». Схему движения воздуха по жилому объекту любой планировки следует составлять, исходя из положений пп. 9.6 и 9.7 настоящего свода правил.

В таблице 9.1 приведены скорости воздухообмена для различных типов помещений. Дизайнеры и владельцы коммерческой недвижимости обязаны строго соблюдать эти параметры.

Приток уличного воздуха должен происходить в жилые помещения и кухню, а отвод из кухни, санузла и технических помещений

Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:

• Влажность которую можно измерить с гигрометром. Насыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтёков на окнах.
• Углекислый газ , концентрацию которого можно измерить газоанализатором. Без прибора нехватку кислорода можно почувствовать сразу, когда заходишь в помещение с улицы.

Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, в том числе от площади, этажности, расположения комнат и технических помещений.

Система вентиляции газовой котельной автономная. По требованиям безопасности никак не может совмещаться с циркуляцией воздуха внутри дома

Таким образом, в любом жилом помещении есть точки притока и удаления воздуха, и недопустима ситуация, когда отток происходит через воздухозаборник, а воздушная масса проходит через вентиляционную шахту.

Это приводит к нарушению санитарно-гигиенических, противопожарных и других норм и может серьезно ухудшить жилищные условия.

Искусственный и естественный воздухообмен

Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:

• Кухня. При приготовлении пищи может происходить интенсивное испарение. Чтобы он не распространялся по кухне и далее по другим комнатам, над плитой устанавливается вытяжка. Его работа позволяет направлять загрязненный воздух прямо в вентиляционную шахту.
• Ванная комната. При принятии душа воздух насыщается водяным паром. Чтобы быстро удалить его, включите вентиляционную установку, так как в противном случае появление плесени или отслоение пластика и плитки будет происходить гораздо интенсивнее.
• Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускаются вентиляторы или вытяжки, которые располагаются вблизи источника загрязнения.

Включение принудительной вентиляции носит временный характер, так как потребляет много электроэнергии и создает шум при работе.

Мощный вытяжной колпак способен забрать весь воздух над плитой, но в выключенном состоянии вообще не пропускает воздух в вентканал

После внедрения устройств принудительной вентиляции возникла проблема с естественная циркуляция воздуха через препятствие. Если обычный лопастной вентилятор еще как-то пропускает воздух, то вытяжки, как правило, минимизируют проход до недопустимо низких скоростей.

Прекращение естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет повышенная влажность и зимой окна будут «протекать». Но что еще хуже, будет нарушено движение воздуха по дому, что затронет все помещения.

Установка вытяжки может иметь еще один негативный эффект, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону равновесия: в любое время количество поступающего и выходящего воздуха одинаково.

Отсюда следует, что увеличение давления в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность обратного течения.

Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно обратное формирование.

Для решения обеих задач установите . Учитывая тот факт, что современные воздуховоды для жилых помещений имеют стандартные размеры, самостоятельный монтаж такого элемента не представляет большой сложности.

Установка обратного клапана

Чтобы обратный клапан хорошо выполнял возложенные на него функции, необходимо выбрать его тип и место для установки, а также правильно установить. Все это можно сделать самостоятельно без привлечения платных установщиков.

Положение в системе вентиляции

Рассмотрим ситуацию, когда включение принудительного воздухообмена изменяет направление потока в системе воздуховодов. Возьмем часто встречающийся случай, когда и вентилятор в душе подключены к одной вентиляционной шахте.

Классическая схема расположения обратных клапанов в квартире с одним вентиляционным выходом. При таком решении невозможно возникновение обратной тяги

Если топология вентиляционных каналов более сложная, то правило размещения обратного клапана можно сформулировать так: клапан устанавливается после каждой точки входа воздуха и до ближайшего ответвления воздуховода. Точное расположение не критично, оно выбирается исходя из удобства установки. Это решение гарантирует отсутствие обратной тяги при любой комбинации включенных вытяжек и вентиляторов.

Для обеспечения возможности оттока воздуха из помещения при неработающей вытяжке выполнен ответвление от канала. Он должен функционировать так, чтобы проход потока был только в сторону вентиляционной шахты, поэтому снабжен обратным клапаном.

Поскольку клапан может быть установлен на канал возле вытяжки под разными углами, необходимо понимать, что ответвление не должно быть препятствием для движения воздуха. Высокая скорость потока в сочетании с дополнительным сопротивлением создает нагрузку на двигатель вентилятора и способствует возникновению шума.

Существует множество способов установки обратного клапана. На представленных фотографиях показаны наиболее распространенные варианты правильной установки данного устройства.

Прослойку с клапаном можно установить куда угодно от вытяжки — это непринципиально. Чаще всего его размещают возле шахты, так как можно заменить уголок на тройник, не меняя длину остальных элементов вентиляционного канала.

Принцип работы и устройство

Клапан обратный предназначен для одностороннего прохождения воздушного потока, при обратном ходе которого он должен герметично перекрывать активный участок канала.

Существует 4 распространенных типа исполнения таких устройств:

• Мембрана Небольшая сила воздушного потока может изменить положение гибкой мембраны. Этот тип используется для естественной вентиляции. Иногда сечение возле мембраны усиливают несколькими ребрами жесткости, что позволяет избежать искривления пластины при сильной обратной тяге от капота.
• Одностворчатая гравитационная. Из-за потока жесткая створка клапана отклоняется. Если происходит реверс или близок к нулю, то под действием силы тяжести створка закрывается. Такая система также используется для естественной вентиляции и внутри канала.
• Двукрылая пружина. Тип бабочка имеет два крыла и по принципу аналогичен гравитационной модели, только за закрытие клапана отвечают пружины, а не сила тяжести. Этот тип используется внутри канала, так как слабому потоку будет трудно преодолеть силу сопротивления пружин.
• Жалюзи. Это модификация одностворчатого гравитационного варианта, только с несколькими створками. Используется как внешний элемент вентиляционной системы, так как в открытом состоянии имеет компактные размеры. Его устройство более сложное, поэтому лучше ограничиться тремя предыдущими вариантами.

Стоимость обратного клапана невысока, поэтому в случае стандартных размеров вентиляционной системы лучше купить фасонный элемент с функцией одностороннего притока воздуха.

Основные типы обратных клапанов: 1 — самотечный; 2 — бабочка; 3 — мембрана; 4 – жалюзи. Возможны и другие конструктивные решения, но показанные варианты пользуются наибольшей популярностью благодаря своей простоте и надежности.

Если параметры вентканала нестандартных пропорций, то проще самостоятельно изготовить для него клапан мембранного или одностворчатого типа. Жесткая створка обычно изготавливается из пластика или металла.

При этом необходимо учитывать два момента:

• пластина должна плотно прилегать к стенкам корпуса или запорному выступу для предотвращения утечки воздуха;
• необходимо исключить стук пластины, поэтому на края корпуса наклеен мягкий материал, обычно резина.

Мембрану для самодельного клапана можно сделать из плотной бумаги. Если изделие изготавливается для ванной или душевой, лучше использовать лавсановую пленку, так как она дольше прослужит в условиях повышенной влажности.

Крепление устройства к вытяжке

Если вентиляционный канал изготавливается самостоятельно, общие рекомендации по установке обратного клапана дать сложно, так как его установка зависит от материала и геометрии воздуховодов.

Но сейчас для создания вентиляции обычно используют стандартные прямоугольные или круглые решения. В этом случае не возникает проблем с введением в систему дополнительного элемента, так как правильно установить обратный клапан на канал возле вытяжки можно стандартным для всех деталей конструкции способом.

Иногда вытяжки и вентиляторы сразу оснащаются клапаном. В этом случае устройство уже защищено от воздуха из вентиляционного канала.

Фасонный элемент с обратным клапаном необходимо закрепить в месте, обеспечивающем удобный доступ к нему. Механизм закрывания может потерять герметичность, тогда его нужно будет очистить от налипшей пыли и грязи. А для этого его нужно будет удалить.

Стыки тройника или детали с обратным клапаном и другими элементами канала промазывают силиконовым герметиком (для пластиковых коробов) или обматывают алюминиевой лентой (для металлических конструкций).

Применение сильных клеев нежелательно, так как это затруднит разборку конструкции для проведения ремонтных работ или изменения конфигурации вентиляционной системы.

Обратный клапан не требуется для интеграции в канальную вентиляцию. Способ, показанный на рисунке, также может обеспечить правильное функционирование естественного воздухообмена.

Решетка крепится на вентиляционную шахту с помощью саморезов. Вариант с жидкими гвоздями менее предпочтителен из-за сложности удаления этого элемента.

Особое внимание следует уделить герметизации стыков поролоном или резиной, иначе смысла в установке решетки с обратным клапаном будет мало.

Полезное видео по теме и выводы

Классическое решение для монтажа обратного клапана на тройник перед вентиляционной шахтой:

Встроенный дроссельный клапан и дополнительный клапан для естественной вентиляции:

Как для изготовления самодельного мембранного клапана тип:

Установка обратного клапана является вынужденной мерой при наличии вытяжки в системе вентиляции. Его можно использовать для предотвращения обратной тяги или для обеспечения циркуляции воздуха при выключенном вентиляторе.

Место для установки клапана в вентиляционном канале необходимо выбирать с учетом перспективы его снятия для очистки. Сам процесс монтажа несложный, но важно правильно герметизировать стыки, чтобы избежать подсоса воздуха.

Хотите поделиться собственным опытом подбора и установки обратного клапана на вытяжной канал? У вас есть полезная информация по теме статьи? Пишите комментарии, пожалуйста, в блоке ниже, размещайте фото и задавайте вопросы.

Обратный, челночный и быстродействующий выпускной клапаны

Поиск
• 1-800-477-8707
• Сделано в США
• Новости
• Литература
• Работа

Обратные, челночные и быстродействующие выпускные клапаны

Клапаны быстрого выпуска

Челночные клапаны

Обратные клапаны

ПОСМОТРЕТЬ КАТАЛОГ ПРОДУКЦИИ

Humphrey стремится предоставить нашим клиентам наиболее полный ассортимент клапанного оборудования, необходимого для пневматических систем. Наша линейка регулирующих клапанов для сжатого воздуха включает следующие вспомогательные компоненты клапана:

• Клапаны быстрого выпуска
• Челночные клапаны
• Обратные клапаны

Быстродействующий выпускной клапан Характеристики

Универсальные сверхбыстродействующие выпускные клапаны Humphrey перенаправляют выпуск или выброс сжатого воздуха в третий порт с высоким расходом. Их основная цель — повысить производительность и срок службы пневмоцилиндров и пневмоприводов за счет быстрого определения перепада давления на входе и перенаправления выходящего воздуха вниз по потоку.

Выхлопные клапаны Humphrey Super Quick Exhaust оснащены специально разработанным формованным резиновым челноком, который превосходит по своим характеристикам и долговечности конкурирующие резиновые «листовые» конструкции. Наша всемирно известная линейка Super Quick Exhaust состоит из шести моделей размером от 1/8 до 3/4 PIPE. Миниатюрный порт размером 10-32 UNF от TAC Miniature Air Logic Components дополняет предложение.

Используйте Humphrey Super Quick Exhaust как есть или в качестве прочного решения с челночным клапаном. Рассмотрите его для функций проверки или управления потоком с добавлением трубопровода к выпускному отверстию.


Посмотреть быстродействующие выпускные клапаны



Характеристики челночного клапана

Челночные клапаны позволяют сжатому воздуху поступать из одного из двух источников, направляя каждый путь к его общему выходному отверстию. Типичные области применения включают управление функциями из нескольких мест и введение различных пневматических сред или давлений.

Челночные клапаны доступны в TAC Miniature Components, а также в ассортименте клапанов быстрого выпуска Humphrey с размерами от 1/8 до 3/4 ТРУБЫ.


Вид челночных клапанов



Особенности обратного клапана

Обратные клапаны пропускают сжатый воздух в одном направлении и предотвращают обратный поток.
