Подпорная стенка на сваях чертеж: Статья о правильное армировании подпорной стены своими руками

Статья о правильное армировании подпорной стены своими руками

Пример армирования и установки опорной стены своими руками

Разберем подробнее устройство укрепительной стены из железобетона, заливаемого на месте. На этом варианте мы остановились, так как в наши дни он наиболее эффективен, экономичен и прост в установке. Можно обойтись без применения тяжелой техники, погрузочных и разгрузочных работ, которые обязательны при монтаже готовых изделий, отлитых на заводе. На месте стены собирается опалубка, производится армирование и заливка.

На рисунке1 нарисована 3Dмодель, проектируемой стены.

Рис. 1 – Подпорная стена на свайном фундаменте. 1 – бурозалевные сваи; 2 – бетонный фундамент; 3 – тело стены.

Для увеличения устойчивости стены была сделана передняя консоль, а сам ростверк был залит на буроналивных сваях. Глубина заглубления сваи 1,5 метра. Шаг сваи 2 м.

Для бурения свай можно использовать ручной бур или нанять трактор с буровой установкой. Диаметр отверстия под сваю, обычно, от 300 до 500 мм. В пробуренное отверстие опускается, заранее подготовленный, каркас сваи. Он представляет собой единый скелетс вертикальными продольными стержнями из арматуры и поперечными хомутами, круглой или квадратной формы. Каркасы лучше подготовить заранее, чтобы не тянуть с заливкой свай, отверстия которых могут осыпаться. Между арматурой каркаса и стенками пробуренного отверстия должен быть защитный слой от 40 до 60 мм, это нужно для недопущения коррозии металла. Для соблюдения этого зазора на арматуру надевают ограничительные пластиковые «звездочки» (рисунок 2)

Рис 2 – Звездочки для защитного слоя.

После установки свай производиться их обвязка единой лентой, которая в нашем случае будет еще и фундаментом стены.

Стык сваи, фундамента и тела стены является сосредоточением нагрузок и требует дополнительного армирования «Г» образными усилениями. Пример такого армирования показан фото (рисунок 3).

Рис – 3 Фото армирование соединения каркаса сваи и объемного каркаса ленты фундамента. 1- продольная арматура фундамента; 2 – «Г» образные усиления, связывающие сваю и фундамент; 3 – хомуты фундамента; 4 – хомуты сваи.

Фундамент под стену армируется объемным каркасом (рисунок 3) или в 1 сетку шагом 200мм (рисунок 4). Как и для свай между арматурной сеткой и поверхностью земли надо выдерживать защитный слой около 50 мм.

При армировании опорной укрепляющей стены основную нагрузку от грунта воспринимает вертикальная арматура и места соединения стены со сваями или ростверком (фундаментом). Шаг вертикальной арматуры зависит от действующих на стену нее нагрузок.

Обычно он берется от 150 до 250мм.

Рис 4 — Схема армирования укрепляющей стены.

1 – горизонтальная арматура; 2 – вертикальная арматура; 3 – «П» образное усиление; 4 – «Г» образное усиление связи тела стены с ростверком; 5 – поддерживающий хомут; 6 – вертикальное армирование бурозаливной сваи. 7 – хомуты; 8 – дополнительные хомуты в точках концентрации напряжений.

Концы вертикальной арматуры связываются «П» образными усилениями (3). Для того, чтобы стена держала форму привязываются усиления (5).

Заливку такой конструкции лучше проводить после полного армирования, в 2 этапа. Первый этап установка опалубки, заливка свай и ленты фундамента. Второй этап установка опалубки, установка дренажных труб и заливка тела стены. Как дренажные трубы можно использовать пластиковую трубу диаметром 100мм, расстояние между трубами 1 – 1,5м. Через 3 дня после заливки, опалубка снимается, производится обмазочная гидроизоляция внутренней стены. Бетон набирает прочность около 3 недель. В это время не рекомендуется делать обратную засыпку стены.

Рисунок 5 — Фото ростверка для подпорной стены.

Рис 6 – Железобетонная опорная стена без отделки.

При заливке опорной стены, использую несъемную опалубку, вы сразу получаете отделанный продукт, не требующий дельнейшей шпатлевки или окраски.

Рис 7 Фактура стены простроенной по системе «техноблок».

В настоящее время бетон лучший материал, для укрепления склонов и берегов. Единственный недостаток стандартной технологии это нереспектабельный внешний вид и дорогостоящая последующая отделка. Применение вместо опалубки облицовочных пластин «техноблок» решает эту проблему.

Статья выполнена специалистами компании «ТЕХНОБЛОК».

Подпорная стенка на ленточном фундаменте или на сваях

Укрепительные постройки для облагораживания территории: подпорные стенки

Облагораживание территории, имеющей непростой рельеф, потребует обязательного создания укрепительных построек. Такие конструкции выполняют одну важную функцию — не дают обваливаться земельному массиву. И поэтому важно знать, как можно сделать подпорную стену, и какие материалы и технологии для этого используются.

Разновидности

Все подпорные стенки разделяются на два типа: декоративные и укрепительные. Декоративные конструкции хорошо скрывают малые перепады грунта на всей территории. Если разница уровней невелика, то стенка будет иметь небольшую высоту около полуметра, и ее монтаж должен делать с малым заглублением на уровень до 30 см.

Укрепительные конструкции в сравнении с декоративными, выполняют более сложную работу — держат массы земли, не давая им сползти. Их строят в случае, если уклон холма имеет показатель более восьми градусов. Также они помогают в организации горизонтальных площадок, расширяя полезное пространство. Среди укрепительных построек выделяется подпорная стенка на сваях, которая, несмотря на простоту, довольно эффективна.

к оглавлению ↑

Проектировка подпорных стен

Вне зависимости от выполняемой роли, подпорная стенка будет состоять из четырех частей. Это фундамент, тело стены, дренажная система и водоотводящая система. При этом подземная часть стенки с дренажом и водоотводом будут нужны для технических нюансов, а тело — сугубо для эстетики строения. По параметру высоты они могут быть от низких (до 1 метра), средних (1-2 метра) до наиболее высоких (более 2-х метров).

Задняя стенка постройки может быть крутой (имеющая прямой или же обратный скат), пологой и лежачей. При этом профили укрепительных стен могут разными, в большинстве случаев это форма прямоугольника или трапеции. Последний вид может обладать разным уклоном граней.

Проектировка разных видов подпорных стенок

При подборе материала, от которого будет выбираться и фундамент для подъема стенки, необходимо определить нагрузки, которые будут действовать на стену. В списке вертикальных сил находятся собственный вес строения, верхняя нагрузка в виде веса, который будет давить на верхнюю зону конструкции, а также сила засыпки, которая будет действовать как на стенку в целом, так и на отдельный элемент основы.

К силам горизонтального вектора можно отнести давление почвы за стеной и силу трения в точках, где соединяются грунт и выбранная основа. Но кроме этих основных сил, на сооружение действуют периодические нагрузки, к которым можно отнести силу ветра, которая особенно действует на конструкции, имеющие высоту более 2-х метров. Также имеются сейсмические нагрузки, более актуальные для сейсмоопасных регионов. Еще есть вибрационные силы, которые действуют на местах, в которых имеется дорожная трасса или ж/д полотно.

Плохо влияют и потоки воды, в том числе в низинах, а также явление вспучивания грунта зимой.

к оглавлению ↑

Обеспечение устойчивости подпорных стенок

Возведение малых подпорных стенок делается по большей части для эстетических целей, и потому их не нужно тщательно рассчитывать. Но устойчивость важна для подпорных стенок для их надежности.

Не допустить сдвига стен или их переворота можно с помощью некоторых мероприятий. Так, чтобы уменьшить давление земли на заднюю грань, можно создать небольшой наклон, который проектируется в направлении возвышенности. Также сторона, которая смотрит в сторону грунта, делается шероховатой. В кладках из кирпича, блоков и камня, создаются выступы, а в подпорных стенах монолитной структуры по большей части делаются сколы.

Также важно правильно организовать дренажную систему, которая не даст грунтовым и дождевым водам подмыть стенку.

Если в передней части стенки будет консоль, то она придаст конструкции дополнительную стойкость, благодаря тому, что распределяется определенная часть давления, которое оказывается на грунт.

Боковое давление также можно уменьшить с помощью заполнения сыпучим материалом, к примеру керамзитом, области между задней стеной и имеющейся землей. Для капитальной структуры стенки, сделанной из тяжелых материалов, обязательно понадобится фундамент. Для грунта с высоким содержанием глины лучше всего подойдет ленточный фундамент, а для слабой земли будет уместен свайный фундамент.

к оглавлению ↑

Создание подпорной стенки из кирпича

Во время расчета подпорных стен, создаваемых из кирпича, необходимо позаботиться о армированном фундаменте. Невысокая стенка до метра высотой может быть выложена своими руками, а если стенка будет выше и на нее будет оказываться высокая нагрузка, то может потребоваться помощь профессиональных строителей.

Часто для подпорной стенки используют стандартный обожженный кирпич красного цвета или же клинкерный кирпич с высокими показателями прочности и влагостойкости. Эстетика может быть улучшена с помощью кирпича, который имеет много размеров и расцветок. Для постройки таких подпорных стен применяется фундамент ленточного типа. Ширина канавы, которая потребуется для основания, будет равняться тройной ширине стены, и если строительство будет вестись в один кирпич с шириной 25 см, то ширина траншеи должна составлять около 75-ти см. Глубина должна быть не меньше чем 1 метр. Дно усыпается 20-30 см слоем щебня или же гравия, после чего засыпается 10-15 см песка, а после каждой засыпки, материал трамбуется.

Подпорная стенка из кирпича: схема и реализация

Для фундамента создается опалубка, ее наивысшая точка должна быть выше уровня земли примерно на 15-20 см. Для того, чтобы усилить основу, используются арматурная сетка, размещаемая на осколках кирпича или же бутовом камне. После чего все это заливается бетоном марки М150 или М200.

Клинкерный кирпич кладется на раствор с перевязкой швов. Во втором ряду нужно уложить дренажные трубы с сечением 50 мм, при этом нужно создать уклон труб к передней части грани, располагая их с дистанцией в метр. Важно также следить за смещением швов. Чтобы такого не было, можно фиксировать трубы половинками кирпича. Однокирпичная кладка может применяться для стен до 60 см высотой, а для более высоких конструкций требуется использовать 1.5-2 кирпича, с более широкой частью стены сверху. В результате у нас получится конструкция, схожая с консолью.

к оглавлению ↑

Подпорная стенка из бетона

Такое сооружение монолитной конструкции делается с помощью опалубки из деревянных элементов или же буронабивных свай. А лучшим выбором для быстрого создания надежной подпорной стены подойдет стенка из железобетона, сделанная на заводе. Установка такой плиты делается с использованием грузоподъемной техники, причем сама плита может быть консольной, а также контрфорсной.

Для монтажа уже готовых заводских изделий фундамент при грунте с плотной структурой просто не потребуется. Хватит и траншеи, имеющей ширину чуть более чем размер подошвы плиты или же консоли.

Подпорная стенка из бетона: схема и реализация

На дне траншеи кладется гравий и песок, слоями в 15-20 см. Хорошо утрамбовать материал можно с помощью хорошего полива водой. Плиты из железобетона ставятся точно вертикально, а между собой их можно объединить с помощью сваривания арматурных закладных частей. Также ставится продольная система дренажа и все пространство засыпается землей.

Подпорная стенка на сваях, сделанная из железобетона, может быть поставлена на слабой земле. При этом дистанция между сваями полностью зависит от длины плиты. Разброс шага свай довольно велик, и они могут размещаться через каждые 1.5, 2 или 3 метра. Диаметр свай обычно берется 300-500 мм.

к оглавлению ↑

Система дренажа

Создание дренирующей системы потребует особенного отношения. Ведь она помогает собирать и уводить воду, которая может появляться под землей, а также в результате таяния снега и выпадения дождей. Это позволит влаге не разрушать фундамент, продлевая срок его эксплуатации. Дренаж может быть продольным, поперечным или комбинированным.

При поперечном дренировании необходимо проделать отверстия сечением 100 мм на каждый из метров стены. Продольный же вариант предусматривает укладку трубы на фундаменте, на протяжении всей длины стены. Для этого используются гофрированные трубы, которые из-за гибкости могут монтироваться при сложных условиях рельефа. На ровных участках применяются трубы, сделанные из керамики и асбоцемента, у которых есть отверстия в верхней части.

Подпорные стены очень важны для сохранности дома и его территории, и мы рассмотрели два самых популярных и простых для самостоятельной реализации варианта. Если же вы хотите выбрать вариант сложнее, то следует пригласить для работ специалистов, или по меньшей мере получить у них консультацию по этому поводу. Ведь даже маленькая ошибка при расчете стены и нарушение ее строительной технологии может иметь неприятные последствия для придомовой территории и самого дома.



Подпорная стена из бетона — технология изготовления своими руками

Чистый воздух, зеленые насаждения, отсутствие городского шума – причины, по которым строительство загородного жилья в последнее время приобретает все большую популярность. Однако ровные участки под индивидуальную застройку достаются далеко не всем желающим. Что же делать тем хозяевам, которые получили участки в местностях с довольно большими перепадами высот? В этом случае поможет подпорная стена из бетона, технология возведения которой отработана на протяжении уже не одного десятилетия. Такие сооружения находят широкое применение и при городской застройке, так как города растут, а ровных участков для строительства новых зданий не хватает.

Назначение подпорных стенок

По назначению подпорные стенки делят на два основных класса:

• Декоративные. Основное назначение таких построек – придание ландшафту участка с небольшим уклоном более привлекательного эстетического вида.

• Укрепительные. Такие стенки выдерживают значительное давление грунта и предназначены для предотвращения его сползания по склону и вымывания плодородного слоя с поверхности участка.

Разновидности бетонных подпорных стенок

Укрепительные подпорные стены из монолитного железобетона делят на три вида:

• массивные;
• комбинированные;
• тонкостенные.

Первая категория опорных стен удерживает давление грунта только за счет своей большой массы (прочность также зависит от величины заглубления). Ввиду того, что на изготовление таких стенок необходимо большое количество строительного материала, при индивидуальном строительстве их можно рекомендовать для возведения невысоких подпорных сооружений (высотой над уровнем почвы 0,5÷0,7 м) на участках с небольшим углом наклона. Тогда рекомендованная величина заглубления (⅓ от высоты) составит 0,17÷0,24 м, а толщина (¼÷½ от высоты) – 0,25÷0,35 м.

Комбинированные изделия имеют меньший вес, чем массивные. Чтобы повысить их устойчивость используют фундамент более широких размеров, чем основание самой стены (грунт, давящий на выступающие элементы фундамента, частично снижает нагрузки и тем самым повышает устойчивость).

Тонкостенные подпорные стенки из бетона изготавливают Г- или Т-образной формы. Так как ширина «подошвы» у таких изделий соизмерима с их высотой, то вертикальное давление грунта на опору значительно уменьшает горизонтальные нагрузки и увеличивает устойчивость стены к опрокидыванию.

Такие изделия можно приобрести в виде готовых секций, сделанных в заводских условиях.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

• По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
• Затем засыпаем эту трубу щебнем.
• Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
• Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц.

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Подпорная стенка из бетонных блоков

Для устройства декоративных подпорных стенок с успехом используют блоки из легких пористых бетонов. Укрепительные подпорные стенки из бетонных блоков изготавливают из ФБС (фундаментных блоков сплошных), шириной не менее 400 мм (кстати, эта величина и будет являться толщиной стенки). Их изготавливают в заводских условиях. Высокие прочность и плотность (2000÷2300 кг/м³) материала обуславливают их широкое применение при строительстве массивных подпорных стенок.

Алгоритм обустройства подпорной стены из бетонных блоков:

• Производим разметку, земляные работы и обустройство подушки из песка и щебня (все работы аналогичны сооружению железобетонной стенки).
• После этого приступаем к укладке блоков, которые скрепляем между собой песчано-цементным раствором.
• Ряды блоков укладываем «вразбежку» (то есть, каждый последующий ряд обустраиваем со сдвигом на пол блока по отношению к предыдущему).

• Для увеличения несущей способности и прочности стены в горизонтальные растворные швы укладываем армирующие элементы (металлическую сетку или прутки арматуры).

Внимание! Вес стандартного блока с размерами 800 х 400 х 580 мм составляет 470 кг, поэтому для обустройства подпорной стенки из таких изделий понадобится применение грузоподъемной техники.

В заключении

Выбор конструкции подпорной стенки зависит от ее назначения (декоративного или укрепительного) и особенностей конкретного участка: перепада высот, характеристик почвы, уровня залегания грунтовых вод и так далее. Правильно спроектированная и обустроенная подпорная стена, прослужит без ремонта не один десяток лет.

Подпорные стенки. Устройство основных конструкционных элементов

В  статье Подпорные стенки. Виды понятия и конструкции подпорных стенок были рассмотрены сферы применения и  виды подпорных стен.  В этой статье разберем устройство основных конструктивных элементов подпорной стенки, а также условия при которых возможно самостоятельно строить подпорные стенки.

Содержание: (скрыть)

Условия для самостоятельного строительства подпорных стенок. Основные конструктивные элементы стенок

Подпорные стенки своими руками можно возводить на устойчивых грунтах (глины, суглинки, супеси, галька, щебень, гравий и т.д.), минимальной глубине залегания грунтовых вод на уровне 1-1,5 м от поверхности, а максимальная глубина промерзания до 1,5 м.

Цифровые величины носят рекомендательный характер.

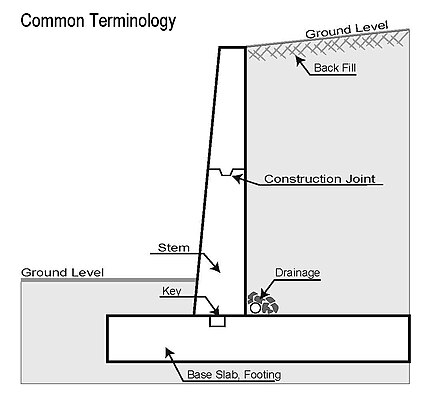

Принципиальная схема и основные элементы конструкции подпорной стенки

 1 – водоотвод; 2 – дренаж; 3 – фундамент; 4 – тело.

Общие рекомендации и важные моменты для всех типов подпорных стен

• Чаще всего на приусадебных участках строят подпорные стенки высотой от 30 см до 2 м. Когда уступы (террасы) небольшие (по высоте до 1,4 м и ширине до 4 м), делают стенки высотой 1,2-1,4 м (оптимальная высота стенки). Их можно построить самостоятельно без специальных расчетов. Если же высота стенки превышает 1,5 м, для выбора ее конструктивного решения и параметров (толщины, длины, высоты, формы, материала) нужно приглашать специалиста.
• Рекомендуемая толщина подпорной стенки должна быть не менее: для каменной кладки и бутобетонной 0,6 м; для бетонной кладки 0,4 м; для железобетона  0,1 м.

• Подпорная стенка из бетона, камня или кирпича при высоте более 30 см должна иметь фундамент. Он может быть разной толщины и глубины, в зависимости от конструкции стенки и грунта, на котором она возводится. При высоте стенок менее 30 см фундамент практически не нужен. Они возводятся с заглублением в грунт. Для предотвращения отрицательного влияния вспучивания грунта на стенку зимой, необходима тщательная песчано-гравийная подготовка основания стенки. Подготовка может достигать толщины 40–60 см. Величины глубины заложения фундаментов:
  • при высоте стенки от 30 до 80 см фундамент закладывают глубиной от 15 до 30 см;
  • при высоте стенки от 80 до 150 см — глубиной от 30 до 50 см;
  • при большей высоте, до 200 см – глубиной до 60 — 70 см.
  • если высота стенки превышает 2 м, то необходимо усиление фундамента с помощью арматуры. Фундамент можно выполнять из бетона, а также гравия, щебня, песка при уплотнении их тяжелой глиной или скрепленные цементным раствором. Если грунт подвижный, близко залегают грунтовые воды (1,0-1,5 м от поверхности грунта), большой перепад высот (более 1,5 м), то подпорные стенки должны заглубляться с расчетом в 1,5 раза больше ее ширины.
• Целесообразно, чтобы стенка (от ее общей высоты) минимально была заглублена на 1/3, а 2/3 находилось над поверхностью грунта. Это позволит с достаточной уверенностью обеспечить устойчивость стенок;
• Зная высоту стены, можно определить ее ширину. На прочных глинистых почвах толщина основания стены должна составлять 1/4 ее высоты. На среднерыхлых — 1/3 высоты. На рыхлых песчаных или на влажных почвах — 1/2 высоты. Обычно подпорная стенка сужается кверху, образуя «корону» (верхняя часть подпорной стенки). Например, толщина короны у каменной стены рекомендуется в пределах 30 — 50 см.
• При строительстве стенок необходимо учитывать, что их криволинейные или ломаные конфигурации обладают большей жесткостью и выдерживают большую нагрузку. Это связано с тем, что выполняя ломанную или скругленную линию стены, уменьшается длина пролета и соответственно нагрузка на стену. При этом они смотрятся более привлекательно и эстетичней.
• За подпорной стенкой скапливается вода, которая оказывает гидростатического давления на конструкцию, что снижает прочность и устойчивость конструкции. Поэтому, независимо от материала, высоты и формы стены, для предупреждения застойного переувлажнения почвы вдоль внутренней стороны стенки во всех случаях необходима организация дренажа и водоотвода. Также в зависимости от конструкции стенки применяется гидроизоляция ее внутренней стороны (см. ниже).

Дренаж подпорной стенки

• Дренаж может быть продольный, поперечный или комбинированный – продольно-поперечный.
• При поперечном дренаже в толще стены оставляют отверстия диаметром до 10 см или встраивают трубки диаметром 5 см с уклоном, чтобы вода уходила за пределы террасы в близлежащий водоприемник. Также можно в 1-3 рядах кирпичной или каменной кладки оставлять незацементированным один вертикальный шов. Шаг установки дренирующих труб (отверстий) рекомендуется -1,0 м.
• При продольном дренаже вдоль стенки на уровне фундамента укладывается дренажная гофрированная труба, завернутая в геотекстильный материал. При ее отсутствии также применяются керамические или асбоцементные трубы диаметром 100-150 мм с перфорацией.

Схема продольного дренажа стенки

1 — тело стенки из бетона; 2 — бетонный фундамент; 3 — дрена; 4 — щебень; 5 — геотекстиль; 6 — песок; 7 – грунт.

Схема поперечного дренажа стенки

1- щебень; 2 – тело стенки из бетона; 3 – дренажная трубка.

Вода впитывается геотекстильным материалом, затем попадает через отверстия в трубу и отводится за пределы террасы. В обоих вариантах, между стенкой и грунтом укладывают дренирующий слой в виде фракционных материалов (гравий, галька, битый кирпич и т.д.) или крупнозернистый песок толщиной 70-100 мм. Слой устраивают одновременно с подсыпкой грунта. Несмотря на то, что, например гравий, создает значительное давление на стенку, он служит дополнительным дренирующим слоем, хорошо пропускающим воду к водосточным отверстиям.

В качестве полноценной замены фракционным материалам применяют дренажные полотна (дренажный объемный геотекстиль, дорнит, и др.).

Схема работы продольного дренажа

Примечание: Дренажные гофрированные трубы применяются при осушении земель в дорожном строительстве, в коммунальном и подсобном хозяйствах. Они изготовлены из полиэтилена низкого давления (ПНД). Префильтр препятствует проникновению в трубу частиц песка или грунта и предохраняет систему от заиливания. Хорошо гнутся. Соединяются друг с другом муфтами.

Образец гофрированной дренажной трубы


Образец гофрированной дренажной трубы с фильтром


Соединительные элементы гофрированной дренажной трубы

Заполнение пространства за подпорной стенкой

После того как стенка сложена и простояла несколько дней, следует заполнить пространство между ней и склоном сначала дренирующими грунтами – песчаными или крупнообломочными. Можно использовать битый кирпич, куски бетона и т.д. образовав дренирующий слой. Затем, послойно, толщиной 20-40 см засыпается ранее вынутый грунт и трамбуется. Желательно чтобы это были местные крупнообломочные грунты, пески супеси, а иногда и суглинки. Такие грунты предпочтительны для всех типов подпорных стен. Сверху укладывается слой растительного грунта.

Если через некоторое время (несколько недель) грунт осядет, надо его добавить и затем восстановить полностью на террасах нарушенный плодородный слой почвы. Важно чтобы сверху был заложен богатый гумусом ранее снятый слой почвы. После этого можно приступить к благоустройству террасы.

Важно! Глины, торфы, илы, плывуны, грунты, содержащие органические и растворимые включения более 5% по весу и мерзлые грунты для обратной засыпки НЕ пригодны.

Для предотвращения просачивания атмосферной воды в швы кладки, что ведет при ее замерзанием к разрушению стены, необходимо в монолитных стенах предусматривать козырек (б) со слезником, а в сборных устанавливать карнизный блок (а) с небольшим уклоном. На косогорных участках с целью отвода атмосферных вод за тыльной гранью стены должен быть устроен водоотводный кювет.

Устройство карниза стены: а — бетонный карнизный блок; б — железобетонный козырек

Выбор материала для подпорных стен обусловливается технико-экономическим расчётом, требованиями долговечности, охраны окружающей среды, условиями производства работ, наличием местных материалов и другими факторами.

Материалы для подпорных стенок

Подпорные стены могут быть выполнены из разных материалов. Каждый из применяемых материалов, по-своему влияет на их прочностные данные и на эстетическое восприятие территории участка в целом:

• деревянные подпорные стены выглядят красиво. Но срок их службы меньше, чем каменных или бетонных. Древесину необходимо тщательно защищать от воздействий окружающей среды;
• бетонные стены выглядят однообразно. Поэтому их стараются декорировать снаружи различными материалами (галькой, кусками черепицы, плиткой и т. д.). Хорошо смотрятся, например нескольких вставок из горшков с цветами, замурованных в стену;
• стенки из природного камня самые дорогие, зато выглядят привлекательно и служат долго;
• кирпичные стенки смотрятся хорошо, если выложены аккуратно и из качественного материала, долговечны.

Рекомендуемые марки материалов для подпорных стенок:

1. Кладка кирпичных подпорных стен должна выполняться из хорошо обожженного полнотелого кирпича марки не ниже М200 на растворе марки не ниже М25, а при очень влажных грунтах — не ниже М50. Применение пустотелого и силикатного кирпича не допускается;
2. Для бутовой кладки подпорных стен следует применять камни с маркой не ниже М150 на портландцементном растворе марки не ниже М50;
3. Для бутобетона аналогичный камень как для бутовой кладки на бетоне класса В 7,5;
4. Монолитные железобетонные тонкостенные конструкции выполняются из бетона В10…В15, сборные из бетона В15…В30.
5. Для подпорных стен, подвергаемых попеременному замораживанию и оттаиванию, класс бетона должен быть определенной морозостойкости . При температуре от минус 5 до 20°С минимальный класс по морозостойкости F50, ниже 20 до 40°С F75, ниже 40°С F 150.

Гидроизоляция поверхности подпорных стенок

Поверхность подпорных стенок (кроме подошвы фундамента) со стороны грунта защищается гидроизоляционным слоем. В качестве гидроизоляции можно применять различные материалы — рубероид, толь кровельную (в один — два слоя). Они наклеиваются по горячей битумной мастике. Синтетические гидроизоляторы и т.д. При сухих грунтах достаточно обмазать поверхность горячей мастикой, битумом (как правило, в 2 слоя).

Для продления срока службы, необходима гидроизоляция для подпорных стенок выполненных из дерева, кирпича, бутобетона, железобетона, бетона и металла.

Фундаменты подпорных стенок

По степени заглубления фундаменты подпорных стенок подразделяются на фундаменты мелкого и глубокого заложения. Фундамент глубокого заложения — глубина заложения, которых в 1,5 и более раза превышающая их толщину в поперечном сечении. Толщина фундамента и глубина его заложения зависит от размеров конструкции подпорной стенки, характеристик подстилающих грунтов, глубины залегания подземных вод и глубины промерзания грунта. Применяются, как правило, фундаменты ленточные и свайные. Ленточный фундамент представляет собой монолитную, сборную или состоящую из отдельных блоков конструкцию, повторяющую линию подпорной стенки. Глубина залегания такого фундамента, как правило, не менее 60см. При промерзании грунта, глубину фундамента связывают с глубиной промерзания.  Свайные фундаменты более глубокие, чем ленточные. Ряды свай заглубляют могут быть заглублены в грунт на несколько метров. Такой метод используют при слабонесущих грунтах, и обеспечивает проникновение под телом стенки потока грунтовых вод. В этом случае грунтовые воды свободно проходят между сваями, не создавая подпора для стенки и склона.Технология строительства этих фундаментов схожа с их строительством для домов и хорошо изложена в статьях: Технология устройства свайного фундамента; Варианты применения свайного фундамента; Устройство и расчет ленточного фундамента.

Тело подпорной стенки

Тело подпорной стенки — это надземная часть несущей конструкции, которая также выполняет и декоративные функции. Тело гравитационных подпорных стенок для обеспечения их устойчивости должно обладать достаточной массой.

Примечание: Гравитационные подпорные стенки обеспечивают устойчивость за счет своей массы и массы грунта, находящегося над подошвой конструкции стенки, а также силы трения, возникающей в плоскости подошвы стенки.

Стенка может быть как жестко закрепленной в грунте, так и упругой конструкцией.

Стенки с жестко закрепленной конструкцией — это монолитные стенки из бетона, кладки из камня, кирпича или бетонных блоков, связанных цементным раствором.

К упругим конструкциям относятся подпорные стенки, которые выдерживают небольшие деформации без растрескивания. К этой группе относятся стенки сухой каменной кладки, ряжевые, габионные стенки. Ширина верхней части таких стенок не должна быть меньше 45 см, обычно она составляет 45-60 см.

В зависимости от конструкции и высоты подпорной стенки определяют необходимость наклона ее передней и задней граней. Для гравитационных подпорных стенок жестко закрепленной конструкции, высота которых вместе с фундаментом не превышает 1,5 м, наклон передней грани не требуется. При увеличении высоты, небольшой наклон (10 -15 град. от вертикали в сторону склона) передней грани стенки позволяет создавать оптическую иллюзию вертикальности, что улучшает ее визуальное восприятие и позволяет скрыть недостатки в отделке фасада (незначительные неровности при наклоне становятся менее заметными). Помимо этого, наклон может повысить устойчивость стенки к опрокидыванию. Как уже отмечалось выше – наклон задней грани стенки в сторону засыпки снижает давление грунта на нее. Величина наклона зависит от грунта и технологических возможностей при строительстве и определяется расчетом.

Определение угла наклона задней грани подпорной стенки

Очень приблизительно максимальный угол наклона задней грани стенки (град. ) можно определить самому по формуле:

tg e=(b-t)/h, (1)

Где:

e — угол наклона расчетной плоскости к вертикали; b — ширина подошвы фундамента; h — расстояние от поверхности грунта до подошвы фундамента; t — толщина стенки; j — угол внутреннего трения.

Угол наклона расчетной плоскости к вертикали e определяется из условия (1), но принимается не более (45° -j /2).

Исходя из вышесказанного, угол наклона стенки также приблизительно можно определить по формуле:

e=45°-j /2

Примечание: Угол внутреннего трения — угол трения между частицами внутри сыпучего тела. Ввиду трудности определения этого угла его обычно принимают равным углу естественного откоса, что допустимо для песчаных грунтов. Угол естественного откоса — предельный угол, образуемый поверхностью свободно насыпанного грунта с горизонтальной плоскостью. Он характеризует трение между частицами сыпучего тела на его поверхности.

В зависимости от пористости грунтов нормативные значения угла внутреннего трения j (град) составляют.

Для песчаных грунтов:

• Гравелистые и крупные 43-38;
• Средней крупности 40-35;
• Мелкие 38-28;
• Пылеватые 36-26.

Для пылевато-глинистых нелессовых грунтов:

• Супеси 30-18;
• Суглинки 24-12;
• Глины 18-11.


К понятию угла естественного откоса

В данной статье мы рассмотрели основные конструктивные элементы подпорных стен, и основные важные моменты для стен из различных материалов. В следующей статье цикла будут рассмотрены конкретные примеры подпорных стен из разных материалов, и технология их строительства.

Подпорная стена из буронабивных свай — монтаж в Москве от 700 руб за сваю. Буронабивная подпорная стена

Более 200 завершённых объектов в Московской области

Предлагаем монтаж подпорной стены из буронабивных свай в Москве, Подмосковье и в других регионах РФ.



Мы работаем как с физическими лицами, так и с компаниями. Все оформляется документально.
Даем гарантию на работы 2 года.

Поcмотрите наши завершенные проекты

Наша компания – лучший вариант устройства подпорных стенок из буронабивных свай:

• Мы имеем десятилетний опыт проведения подобных работ — и сможем подсказать заказчику оптимальное решение.
• Все специалисты имеют соответствующий допуск до работ.
• Стоимость сооружения подпорной стены выгодно отличается от цен конкурентов. Сравните наши цены с конкурентами.
• Мы гарантируем качество работ и берем на себя ответственность за риски производства.



У нас современное специальное оборудование и солидная материально – техническая база.

Мы справимся с самой сложной задачей.

Звоните: 8 (495) 411-27-36

Обращайтесь! Рассчитаем и сделаем! Опыт работы — более 10 лет



О компании в цифрах



Бурильно-крановая установка JunJin SA100С Длина – 10,86 м
Высота – 3,78 м
Масса – 22,85 т
max глубина бурения – 40 м
max диаметр бурения – 0,8 м
max грузоподъёмность — 10 т Стоимость смены
от 24 000 р. Заказать Бурильно-крановая установка JunJin SA040   Длина – 8,28 м
Высота – 3,82 м
Масса – 22,85 т
max глубина бурения – 20 м
max диаметр бурения – 0,8 м
max грузоподъёмность – 4,5 т Стоимость смены
от 16 000 р. Заказать Роторная буровая установка Soilmec SF-70   Тип шасси – гусеничное
Масса – 55 т
Скорость вращения – до 224 об/мин
max глубина бурения – 28 м
max диаметр бурения – 1,0 м Стоимость смены
от 60 000 р. Заказать Буровая установка Беркут УБГ-С-5332   Тип шасси – гусеничное
Масса – 8,5 т
Длина – 4,99 м
max глубина бурения – 20 м
max диаметр бурения – 0,7 м
max грузоподъемность – 2,5 т Стоимость смены
от 28 000 р. Заказать Гидравлическая буровая установка Comacchio MC400Р   Тип шасси – гусеничное
Масса – 5,8 т
Длина – 3,2 м
max глубина бурения – 20 м
max диаметр бурения – 0,7 м Стоимость смены
от 24 000 р. Заказать Буровая установка ТD75   Тип шасси – гусеничное
Масса – 2,7 т
Длина – 2,64 м
max глубина бурения – 30 м
max диаметр бурения – 0,36 м Стоимость смены
от 16 000 р. Заказать Буровой станок СБУ 100ГА50   Тип шасси – гусеничное
Масса – 5,0 т
Длина – 5,35 м
max глубина бурения – 50 м
max диаметр бурения – 0,13 м Стоимость смены
от 8 000 р. Заказать Буровой станок СБГ-ПМЗ Стерх   Тип шасси – гусеничное
Масса – 0,57 т
Длина – 1,7 м
max глубина бурения – 100 м
max диаметр бурения – 0,25 м Стоимость смены
от 22 000 р. Заказать Бурильно-крановая установка Kanglim KDC5600   Длина – 8,28 м
Высота – 3,82 м
Масса – 22,85 т
max глубина бурения – 20 м
max диаметр бурения – 0,8 м
max грузоподъёмность – 4,5 т Стоимость смены
от 16 000 р. Заказать Бурильно-крановая установка Tadano DT-710F   Длина – 8,28 м
Высота – 3,82 м
Масса – 22,85 т
max глубина бурения – 20 м
max диаметр бурения – 0,8 м
max грузоподъёмность – 4,5 т Стоимость смены
от 14 400 р. Заказать Буровая установка Aichi D706   Радиус поворота – 12,0 м
max глубина бурения – 10 м
max диаметр бурения – 0,8 м
max грузоподъёмность – 3,0 т Стоимость смены
от 14 400 р. Заказать Буровая установка Aichi D502   Радиус поворота – 11,6 м
max глубина бурения – 8,0 м
max диаметр бурения – 0,8 м
max грузоподъёмность – 2,9 т Стоимость смены
от 13 600 р. Заказать Вибропогружатель «Импульс» VE 1100 Мощность двигателя – 45 кВт
Погружение и извлечение шпунта всех марок и прокатных профилей шириной от 90 мм и массой до 1200 кг, металлических элементов сечением до 1000 см² на глубину до 10 м Стоимость смены
от 20 000 р. Заказать Экскаватор Hyundai c вибропогружателем OMS OVR S80   Масса вибропогружателя – 2,47 т
max мощность – 161 кВт
max сила извлечения – 235 кН
Мощность двигателя экскаватора – 196 кВт Стоимость смены
от 40 000 р. Заказать Компрессорная установка Atlas Copco Xats-156   Рабочее давление — 10,3 бар
Производительность – 10 м³/мин
Масса – 1608 кг
Производимый сжатый воздух – 166л/с
Емкость бака – 175 л Стоимость смены
от 48 000 р. Заказать Компрессорная установка Atlas Copco Xats-186   Рабочее давление — 7 бар бар
Производительность – 11,1 м³/мин
Масса – 1900 кг
Производимый сжатый воздух – 185 л/с
Емкость бака – 175 л Стоимость смены
от 48 000 р. Заказать

Достоинства подпорных стенок из буронабивных свай

К преимуществам буронабивных свай в использовании подпорных стенок можно отнести следующие позиции.

• Возможность строительства и реконструкций центральной части городов, которая обычно часто застроена.
• Возможность строительства многоэтажных зданий с потребностью освоения подземного пространства.
• Обеспечение надежности и устойчивости стенок выкапываемых котлованов в процессе сооружения фундаментных и перекрываемых конструкций.
• Технология возведения подпорных стенок из буронабивных свай дает возможность полностью исключить неравномерное проседание фундаментов соседних зданий и сооружений. Это исключает появления аварийных ситуаций.
• Данная технология экономически выгодна и оправдана.
• Возможность строительства зданий на любых видах грунтов.

Технология устройства буронабивной подпорной стены

Строительство зданий внутри больших городов, когда строения располагаются на небольших расстояниях друг от друга, всегда проблематично. Есть большая вероятность при рытье котлована под фундамент, что фундаментные конструкции соседних зданий, оставшись без опоры со стороны грунта, начнут разъезжаться. Выход из такого положения – буронабивная подпорная стена.

По сути подпорная стена — это буронабивные сваи, которые сооружаются в ряд по границе котлована нового дома.

Учитывая, что данная разновидность столбчатых фундаментов может заливаться на глубину 50 м, то появляется возможность сооружать подпорные стены для глубоких котлованов, в которых впоследствии будут организовываться, к примеру, разноуровневые автомобильные стоянки.

По эксплуатационным характеристикам сваи являются мощными конструкциями, которые могут заменить толстый слой грунта. Но при выборе размеров необходимо учитывать несколько показателей, а именно:

• тип грунта на строительной площадке;
• уровень грунтовых вод;
• значение активного давления грунта;
• его сцепление:
• и прочее.

Подпорная стена из буронабивных свай – это один или несколько рядов свайных фундаментов, которые заливаются в землю на определенном расстоянии, как в ряду, так и между рядами. Располагаться фундаменты могут порядно или в шахматном порядке. В подпорной стене все сваи должны иметь одинаковую глубину заложения и диаметр.

Для определения значения расстояния между опорами, которое носит название просвет, мы в обязательном порядке проводим необходимые расчеты.



Нужна подпорная стена из буронабивных свай? обращайтесь! Рассчитаем и установим!

Опыт работы — более 10 лет.

Мы занимаемся устройством оснований всех типов и порекомендуем вам самый подходящий вариант в зависимости от условий строительства. А также в кратчайшие сроки составим проект и предоставим вам готовую смету.

Мы рассчитаем и спроектируем подпорную стенку любой сложности

Диаметр свай не должен быть меньше 40 см. Конкретный показатель рассчитывается с учетом давления грунта на изгиб, где учитывается расстояние между опорами и фундаментом соседнего дома, плюс тип грунта. Поэтому предварительно на стройплощадке проводятся геологические изыскания, которые обозначат тип грунта.

Немаловажный показатель – просвет. При расчете подпорных стен из буронабивных свай учитываются два его значения:

• Между рядами. Это значение не должно быть больше трех диаметров сваи. К примеру, если диаметр опоры – 0,5 м, значит, расстояние между рядами не должно быть больше 1,5 м. Если увеличить параметр, то давление на подпорную стенку из буронабивных опор в горизонтальном направлении создаст условия изгиба последних. Это снижает качество сооружения.
• Между сваями в одном ряду. Здесь используется сложная формула, в которой присутствует несколько значений: b=5,14 x lx C x d/E, где «I» – это высота отрывки, «C» – это значение сцепления грунта, «d» – диаметр свай, «E» – давление грунта (активное).

Последняя формула используется в расчетах, если грунт на стройплощадке жесткий и прочный. Если в процессе производства буровых работ применяется технология с использованием воды или глинистого раствора, то просвет не должен быть меньше 0,7 м. Если сооружение свай производится без крепления стенок или с извлечением обсадных труб, то расстояние между опорами не должно быть меньше 0,4 м.

В конструкцию подпорной стенки обязательно входит ростверк, который объединят все опоры, делая сооружение более надежным и жестким. Это обычная бетонная конструкция ленточного типа, которая с буронабивными сваями крепится жестко. При однорядном возведении подпорной стенки из буронабивных свай допускается шарнирное крепление ростверка к опорам.

Что касается размеров ленточной конструкции, то она полностью зависит от размеров свай. Но есть и определенные нормативы, которые необходимо выдерживать, сооружая подпорную стену.

• Минимальный размер свеса ленточной конструкции относительно опор – 10 см.
• Высота ростверка (минимальная) – 20 см.
• При сооружении стены в несколько рядов высота ростверковой конструкции определяется в зависимости от расстояния между осями крайних опор, здесь имеется в виду стойки в плоскости действия горизонтальных нагрузок. Так вот этот параметр не должна быть меньше четверти этого расстояния.

Технология сооружения подпорной стены

Устройство подпорной стенки из буронабивных свай – это стандартное сооружение опор с бурением грунта и заливкой бетонного раствора. Последовательность проводимых работ такова:

• Делается планировка расположения свай по границам котлована с точным указанием мест бурения.
• Производится бурение скважин через одну сваю. Так как расстояние между стойками не очень большое, то бурить сразу две соседние скважины нельзя. Могут обвалиться стенки.
• Производится промывка скважин и заполнение дна пескобетоном.
• Устанавливается армирующий каркас из стальной арматуры.
• Скважины заполняются бетоном с вибрированием.
• Бурятся промежуточные скважины, которые армируются и заполняются бетонным раствором.
• Поверх опор устанавливается армирующий каркас для ростверка, который крепится к каркасу бетонных стволов. Монтируется опалубка и заливается бетон.

Подача бетона в скважину проводится через перфорированную стальную трубу, которую постепенно поднимают по мере заполнения колодца. В некоторых случаях ее оставляют внутри в качестве дополнительного армирующего каркаса.



Мы монтируем буронабивные, буроинъекционные, буросекущие и бурокасательные сваи

Все работы — под ключ!

Мы выполняем все работы под ключ, начиная с геологических исследований и заканчивая устройством ростверка.

Мы делаем прочные каркасы при армировании буронабивных свай

Это важная составляющая в возведении стены из буронабивных свай. Каркас делают цилиндрической формы из арматуры диаметром минимум 10 мм. Длина конструкции должна равняться длине буронабивной сваи.

Зазор между поперечными арматурными прутами выбирается с учетом диаметра ствола.

• Если диаметр в пределах 400-450 мм, то расстояние должно выбираться из расчета d/2, но не более 200 мм.
• Если диаметр более полуметра, то расстояние должно быть d/3, но не более 500 мм.

Зазор между продольными арматурными стержнями: 50-400 мм, при этом учитывается количество прутков. Оно не должно быть меньше 6 штук.



О Дополнительных сооружениях при устройстве подпорных стенок

Для отведения грунтовых вод и атмосферных осадков за стеной мы сооружаем отводные желоба или дренажные системы в виде открытых канав, заполненных гравием, щебнем, или камнем. Величина продольного уклона от стены – 0,04. В самой стене через каждые 3 м установливаем трубки, через которые будет выходить влага.

Если подпорная стена – это граница террасы пешеходной зоны, то по ней мы устанавливаем оградительные конструкции. Минимальная высота ограждений – 1 м.

По технологии сооружения подпорных стенок наружные части свай обязательно облицовывают. Это может быть монолитный или сборочный бетон, камень или любыми декоративными материалами.  Плоскости свай, обращенных в сторону грунта, гидроизолируют. Если в грунте нет агрессивных веществ, то гидроизоляцию можно проводить горячим битумом, наносимым в два слоя.



Как заказать подпорную стенку из буронабивных свай в нашей компании

К услугам наших заказчиков:

• квалифицированные сотрудники;
• качественное импортное оборудование;
• полный цикл работ «под ключ»;
• сертификат СРО, допуск к монтажу на ответственных объектах;
• оперативные сроки;
• бесплатные консультации.

Мы выполняем монтаж подпорной стены из буронабивных свай в любом регионе России.

Оставьте заявку на консультацию технического специалиста

Узнайте сколько вы сможете сэкономить с нами

Подпорная стенка из бетона: устройство, чертежи

Для укрепления крутых склонов или сопряжения участков при перепадах рельефа хорошим вариантом станет подпорная стенка из бетона. В большинстве случаев их устройство предполагает наличие лестниц и площадок. С помощью подпорных стен можно решить вопрос организации пространства, обозначить границы композиционных участков, повысить масштабное восприятие, создать разнообразные ландшафтные композиции.

Бетонная подпорная стенка служит для укрепления крутых склонов или сопряжения участков.

Особенности подпорных конструкций

Подпорная стена, выполненная из любых материалов, должна иметь фундамент, собственно тело стенки и водоотвод. Глубина фундамента зависит от высоты конструкции, но в любом случае его ширина должна быть больше ширины тела стенки примерно на 20 см для обеспечения требуемой прочности и устойчивости.

Конструкции подпорных стенок.

Тело стены должно иметь небольшой уклон для стока атмосферных вод в специальную водоотводящую канавку. После возведения подпорки пространство, оставшееся между ней и грунтом, заполняют крупнозернистым песком. Для удаления излишков грунтовых вод и осадков, предотвращения излишнего переувлажнения конструкции вдоль стенки на уровне фундамента укладывают асбестоцементную трубу (диаметр 100 мм).

В строительстве подпорных стенок используют два метода кладки:

Сухая кладка. Подпорная стена возводится путем укладывания друг на друга плит или больших камней на подготовленный фундамент. При этом какие-либо скрепляющие растворы не используются. При использовании камней самые большие укладываются рядами в шахматном порядке, а пространство между ними заполняют более мелкими камушками и засыпают цементно-песчаной смесью. Этот способ можно использовать для стен, высота которых не превышает 80 см.

Влажная кладка. Для получения прочной конструкции, способной выдержать значительное давление земляных масс, нужно скреплять плитки, камни или кирпич цементно-известковым раствором. Таким образом можно строить подпорные стенки высотой до 5-6 метров.

Чаще всего в качестве строительного материала используют долговечные и прочные природные камни:

Схемы разрушения подпорных стенок.

• бут;
• булыжник;
• гранит;
• известняк.

Иногда камни могут быть обработаны и обтесаны для придания им формы плит, что облегчает строительные работы. Для невысоких стенок, выполняющих больше декоративную функцию, может использоваться древесина, кирпич, устраиваются стенки из бетона (монолит).

Чтобы уберечь конструкции от преждевременного разрушения, на внутреннюю сторону стенок нужно наклеить слой кровельного толя или рубероида при помощи разогретой битумной мастики. Если грунт сухой, то будет достаточно просто покрыть стенку со стороны склона битумом, нанеся его в два слоя.

Вернуться к оглавлению

Бетонные подпорные стенки

Бетонные стенки имеют прекрасные технические характеристики и при этом не требуют глубокого фундамента, имеют сравнительно небольшую толщину.

Этот тип стенок имеет два варианта:

• бутобетонные;
• монолитные железобетонные.

Фундамент заглубляют не более чем на 20-25 см, а необходимая прочность достигается при толщине в 10 см бетонной стены и 25 см — бутобетонной.

Эскизный проект подпорной стенки.

Для заливки монолита необходима опалубка, для которой используют специальные щиты при ломаной конфигурации или же ее собирают на месте заливки из досок при криволинейной форме. Доски и щиты обязательно укрепляют с наружной стороны подпорками, чтобы опалубка выдержала давление залитого бетона. Внутри устанавливаются два армирующих ряда из сетки, можно использовать металлические прутки или обрезки труб, связав их между собой проволокой. Кроме арматуры, на высоте 5 см от земли закладывают пластмассовые трубки, чтобы обеспечить отвод собирающейся за стенкой воды. Расстояние между трубками — примерно 1 метр. Следует помнить, что для получения гладкой наружной поверхности стенки, опалубку внутри обшивают рубероидом или фанерой.

Бутобетонная стенка не нуждается в армировании. Ее устройство позволяет сэкономить цемент, так как значительный объем тела стенки составят камни. Первый ряд укладывают насухо, образовавшиеся пустоты засыпают щебнем и только потом заливают сверху раствор. Потом снова укладывают ряд камней, утапливая их в растворе, и продолжают работу до тех пор, пока опалубка не будет полностью залита. Как и в монолитных стенках, в бутобетонных конструкциях закладывают трубки для отвода воды.

Вернуться к оглавлению

Кирпичные подпорные стены

Кирпичные стенки устраивают, как правило, вблизи дома из-за высокой декоративности. Особенно красиво они смотрятся, если такой же кирпич использован в отделке фасада или, например, для столбиков забора. Прочные подпорные стены получаются только из глиняного нормального или морозоустойчивого кирпича пластического прессования. Силикатный и пустотелый кирпич для такой кладки не подходит. Сама кладка может выполняться разными способами.

Схема армирования подпорной стенки из бетона.

Толщина кирпичной стенки зависит от ее высоты. К примеру, стенка в восемь рядов кирпича, а это примерно 60 см, может иметь толщину 102,5 мм — в полкирпича. При увеличении высоты подпорки делают в один или полтора кирпича, что соответственно составит 215 и 327,5 мм. Примерное количество материала можно подсчитать исходя из того, что 1 тыс. кирпичей хватит для 16 метров квадратных стены, сложенной в полкирпича, или 8 метров квадратных для стены в один кирпич.

В первом ряду обязательно устраивают дренажные отверстия или укладывают пластиковые трубки, обеспечив им небольшой уклон для лучшего стока воды. Также в процессе кладки специалисты рекомендуют выполнять расшивку швов, делая их выпуклыми или же вровень с самой кладкой. Утапливать швы вглубь кладки нежелательно.

Вернуться к оглавлению

Деревянные подпорные конструкции

Проще всего сделать самостоятельно подпорную стену из дерева. Для этого подойдут бревна, толщина которых составляет примерно 15-18 см, а высота зависит от конкретных условий участка и требуемого конечного результата. При этом следует учитывать, что прочная бревенчатая подпорная стена получится только при ее заглублении на 0,5 — 0,6 м, поэтому нужно постараться как можно плотнее расположить бревна, чтобы размеры зазоров между ними были минимальными. Для дополнительной фиксации перед установкой бревен выкапывают небольшую траншею, в которой располагают и заглубляют на требуемую глубину бревна. Затем по верхнему краю они фиксируются проволокой, а также гвоздями, чтобы избежать возможного смещения. Потом траншею заполняют бетоном.

Второй вариант деревянных подпорок имеет более сложную конструкцию. Вертикально расположенные бревна парами устанавливаются по всему периметру стенки через равные промежутки. В образовавшиеся пазы горизонтально укладывают бревна немного меньшего диаметра, получая таким образом своеобразный «забор».

Любая конструкция деревянной подпорной стены требует использования качественной древесины. Кроме того, для защиты от быстрого гниения рекомендуется обрабатывать бревна специальными пропитками или отработанным машинным маслом, особенно той их части, что будет находиться в земле.

Вернуться к оглавлению

Каменные подпорные стенки

Красивые и эстетичные подпорные стены, сложенные из природного камня, требуют достаточно больших финансовых затрат и физических усилий. Однако полученный результат полностью оправдывает все это. Для их устройства можно использовать базальт, сиенит, гранит или другой камень, распространенный в конкретном регионе. Желающие украсить свой участок «старинной» стенкой могут использовать песчаник или известняк. Для них свойственно впитывать большое количество влаги и быстро обрастать мхом, что создаст налет старины. Для каменных стенок характерным является устройство широких фундаментов — не менее 30 см. Если не придерживаться этой нормы, стенка будет недостаточно прочной и может разрушиться.

Подпорные стенки, сложенные из камня — идеальный вариант для организации вертикального озеленения. В них можно устраивать земляные карманы и высаживать разнообразные ампельные растения. Такие декоративные группы можно устраивать по всей длине стенки или только в виде нескольких ярких фрагментов. Еще один вариант — использование каменной стенки в качестве опоры для вьющихся роз, клематисов, декоративных лиан. Подпорные стенки украшают пристенными фонтанчиками, вмонтированными скамейками, оригинальным освещением.

СТРОИТЕЛЬСТВО ПОДПОРНЫХ СТЕНОК СВОИМИ РУКАМИ. ВИДЫ, КОНСТРУКЦИЯ, УСТРОЙСТВО И РАСЧЕТ | Своими руками

Использование в ландшафтном дизайне подпорных стенок позволяет не только решить проблемы на участке с перепадами высот, но и выгодно обыграть совершенно ровный участок.

Для того чтобы построить под­порную стенку правильно, не­четко соблюсти технологию ее возведения, обеспечить отведение воды и выбрать подходящие материалы.

Террасирование

Если ваш участок располо­жен в местности с большим уклоном, не слишком удоб­ным для озеленения, вместо ровного склона создайте систему террас. При этом вертикальные или очень крутые откосы нужно закрепить подпорными стенками. Такое проектное решение поможет защитить землю от эрозии и предотвратить ее размывание. Если стенка имеет заглубленный фунда­мент, для предупреждения застоя воды и переувлаж­нения почвы прокладывают закрытую дренажную систему. А вдоль внутрен­ней стороны подпорной стенки — закрытый дренаж с таким уклоном, чтобы вода уходила за пределы участка. На террасах размещают клумбы, газоны, рокарии, водоемы, огороды и сады.

Если участок ровный, устраивают искусственные уступы, срезая и подсыпая землю вдоль подпорных стенок. Когда уступы небольшие, не требующие специальных расчетов, применяют так называемые декоративные подпорные стенки.

Укрепляем водоем

В укреплении откосов нуждаются практически все водоемы. Если вы хотите сохранить естественный вид реки, озера, пруда, то уклон устойчивого берега следует сделать меньше угла естес­твенного откоса в мокром состоянии, или нужно защитить берега с помощью подпорных стенок — набе­режных. Подобный прием используют и под водой, со­здавая ступенчатые водоемы или укрепляя подводные откосы набережных. Иногда возникает необходимость сделать устойчивыми вертикальные откосы вдоль дорог. При застройке довольно крутых склонов обеспечьте вход или площадку, при этом требуются врезание в склон и выемка большого объема грунта. Тогда без подпорной стенки не обойтись. Невы­сокие конструкции можно соорудить самостоятельно, но в более сложных случаях при строительстве противо­оползневых стенок необхо­димо участие специалиста.

Материалы для строительства подпорных стенок

При сооружении подпорной стенки в сложных условиях применяют материалы с вы­сокой прочностью и морозо­стойкостью, с армированием по расчету, и гранитные камни. Они будут служить в условиях нашей страны без потери товарного вида не более года-двух, а до пол­ного их разрушения нужно около 10 лет. Из этих мате­риалов можно использовать кирпич и бетонные блоки с маркой морозостойкости не ниже МРЗ 50.

Чтобы подпорные стенки сочетались с другими элементами ландшафтного дизайна, при проектиро­вании важно правильно расположить и выдержать пропорции сооружения, а также подобрать матери­алы. Возводят подобные конструкции из известняка, песчаника, кирпича и бетон­ных блоков. Для декора­тивных подпорных стенок используют дерево, камень, металл. Их укладывают на сухую или на цемент.

Рассчитываем размеры для устройства подпорных стенок

Простейшим вариантом подпорной конструкции является так называемая наклонная стенка. Основ­ным смыслом ее устройства является расчетная схема, когда давление наклоненной на уступ террасы подпорной стенки равна или больше давления фунта на стенку.

Возводят конструкцию с небольшим наклоном назад, обычно около 5-10°. Она требует сплошного фундамента, уложенного на основание из прочных материалов. Подпор­ная стенка должна быть сконструирована так, чтобы выдерживать немалое давле­ние грунта с учетом того, что это давление существенно повышается, когда в почву проникает вода. При ее ус­тройстве делают специаль­ный водоотвод из дренаж­ных отверстий.

Оптимальная высота подпорной стенки для нормальной эксплуатации террасированного участка, передвижения по нему с уче­том строительства лестниц между террасами, а также защиты грунта от сдвига – 120-140 см.

Толщина основания стены, возводи­мой на прочных глинистых почвах, должна составлять ¼ ее высоты, на рыхлых песчаных или на влажных почвах — ½ высоты, а для стен на среднерыхлых поч­вах – 1/3 высоты. Верхняя часть подпорной стенки у каменной стены должна быть шириной 30-50 см.

Длинную стенку рекоменду­ется разредить лестницей, нишами и цветниками, пристенными скамейками, а вместо одной высокой стенки лучше построить несколько более низких. Подпорные стенки высотой от 150 см или стенки, воз­водимые на грунте, склон­ном к сдвигам, требуют сооружения фундаментов.

Такие перепады высот для безопасности нужно закры­вать ограждениями высотой не менее 1 м.

Дренаж

Как правило, за подпорной стенкой скапливается вода, поэтому устраивают про­дольный или поперечный дренаж. Также поступившую воду собирают и отводят с помощью открытой или закрытой водоотводящей сети в ближайший водопри­емник — ручей, овраг и т. д. Сложнее, если нижняя часть противооползневой или иной стенки должна пропускать постоянный или временный поток фунтовых вод. В этом случае в качестве фундамента используется так называемый свайный ростверк, состоящий из ряда свай, которые заглублены на несколько метров в зем­лю. При этом грунтовые воды свободно проходят между сваями, не создавая подпора воды, опасного для стенки и склона.

В основании стенки также устраивают дренаж, например с помощью ще­бенчатой засыпки или дре­нажной трубы, завернутой в геотекстиль. Вода впитыва­ется через геотекстиль, а за­тем через отверстия в трубе отводится в дренажный колодец. Подземный дренаж нужен в случае возведения подпорной стенки на тяже­лых глинистых, водонепро­ницаемых почвах, склонных к смещениям.

По ходу возведения стенки в ее нижней части устраивают фильтрационные отверстия: в монолитный бетон вмуровывают куски труб, в кирпичных стенках через каждые 1,5-2 м в каждом 2-3-м ряду кладки оставляют один вертикаль­ный шов, незаполненный раствором. Позади подпор­ной стенки насыпают битый кирпич, гравий, щебень. Пустотелые блоки заполня­ют мелким щебнем.

Строим основательно

Если декоративные стенки возводятся без фундамента или с небольшим заглубле­нием в суглинистые грунты, зимой их основание может вспучиться. Чтобы избежать этого, заглубляют подошвы фундамента ниже глубины промерзания фунта (120 см для Киевской области), устраивают дренаж и более глубокое песчано-щебеночное основания стенки (40-60 см). Кстати, щебеночно-песчаная засып­ка является не пучинистым материалом, и, засыпав на нужную глубину такую смесь, вы можете сэконо­мить на бетоне для устройс­тва подпорной стенки.

Желательно, чтобы в основаниях фундаментов не было насыпных и неуплот­ненных грунтов. Также при большой длине в стенках следует предусматривать так называемые усадочные швы. Их можно выполнить из просмоленных досок или пе­нопласта толщиной 2-4 см. Эти швы позволят сдвигать­ся и просаживаться участкам стен длиной 5-10 м без их разрушения.

Укрепление откосов и отведение вод

При обустройстве участ­ков с неровным рель­ефом возникают вопросы, на которые мы даем ответы.

1. Если угол наклона откоса превышает 25-30° и к тому же почва рыхлая, то откосы укрепля­ют с помощью подпорных стенок современными материалами.
2. Необходимо сделать отвод талых поливоч­ных и ливневых вод. Талые воды должны отводиться за пределы участка по сис­теме открытых или за­крытых лотков. Ливневые воды частично отводятся теми же лотками, а частич­но впитываются в землю, в дренажные колодцы или канавы.
3. Минимально изме­няйте существующий рельеф и координируйте эти изменения.

Подведем итоги

1. При помощи подпорных стенок можно оформить водоем в саду. Для это подойдет метод укладки камня на цементный раствор.
2. Подпорную стенку из бетона можно легко облицевать, используя искуственный или натуральный камень.
3. С помощью сухой кладки сооружают стенки из натурального камня. Такой метод считает­ся самым трудоемким.
4. Натуральный камень – под­ходящий материал, если нужно обыграть рельеф.
5. Украсить подпорную стенку можно цветами, высаженными возле нее или прямо в нее, в случае с сухой каменной кладкой.
6. Под высокими подпорными стенками можно высаживать вьющиеся растения, которые будут ее прикрывать.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

подпорных стен, свай и кессонов в строительстве от Construction Knowledge.net

СТРОИТЕЛЬНЫЕ ЗНАНИЯ >> РАБОТА НА САЙТЕ >>

ОПОРНЫЕ СТЕНЫ, СВАИ И КАССОНА

1. Каковы основы подпорных стен?
2. Что нужно знать о забивании свай?
3. Что нужно знать о буровых кессонах?
4. Какие документы общественного достояния доступны для дальнейшего использования Изучать?
5.Уловки торговли и практические правила для работы на стройплощадке Структуры и глубокие фундаменты:

Каковы основы подпорных стен?

Подпорные стены используются для перехода в чистовую отделку. возвышения; стена удерживает почву на более высоком уровне позади себя. В для выполнения этой задачи есть несколько довольно хитрых соображения относительно поведения почвы и конструкции стен. На рисунке ниже показан типичный детали трех распространенных типов: консольная подпорная стенка, гравитационная подпорная стена и подпорная стенка подвала (подпирающая консоль).Здесь пойдет речь о бетонных подпорных стенах, кирпичной кладке или даже алюминий, иногда используются подпорные стены и большинство принципов будут применимы и для этих типов стен.

Как и во многих других областях строительства, понимание того, как предмет Неудача помогает прояснить предположения и детали проекта. Удерживаемый грунт испытывает давление или нагрузку на подпорная стена.Эта нагрузка может привести к обрушению стены, как правило, один из трех способов. Первый метод выхода из строя — опрокидывание. В детали на предыдущем рисунке показывают пунктирной линией, где почва выходит из строя из-за опрокидывания. В основном стена остается конструктивно неповрежденный, но вращается вперед вокруг пальца ноги и поднимает почву над его пятка. Второй способ отказа — скользящий. Снова стена остается конструктивно нетронутым, но скользит горизонтально вперед из-за давление удерживаемого грунта.Третий метод отказа — это структурное разрушение стены и аналогично любому другому армированию разрушение бетона.

Метод точного определения давления почвы. воздействовать на подпорную стену очень сложно. Фактически инженеры изучали проблему веками, и есть пересмотренные решения постоянно предлагаются и обсуждаются. Хорошая отправная точка для при обсуждении давления на подпорную стенку необходимо учитывать Материал должен быть водой.Таким образом, давление на стену составляет определяется плотностью материала (62,4 фунта на кубический фут) и высота стены. Например, 10-футовая стена, удерживающая воду, будет иметь следующие давления на стену.

1. 1 фут от верха стены = 1 фут x 62,4 фунта / куб. Фут = 62,4 фунт / квадратный фут
2. 5 футов вниз от верха стены = 5 футов x 62,4 фунта / куб. Фут = 312 фунтов / кв. Дюйм
3. 10 футов вниз от верха стены = 10 футов x 62,4 фунта / куб.фут = 624 фунта / квадратный фут

Задержанная почва обычно не действует как жидкость.Горизонтальный давление в грунте меньше вертикального и описывается на «К» — коэффициент бокового давления грунта. 10-футовая стена пример теперь сохраняет почву с плотностью 105 PCF и K-фактором .3; со следующими результатами:

По вертикали:

1. 1 фут от верха стены = 1 фут x l05 фунт / куб.фут = 105 фунтов / квадратный фут
2. 5 футов вниз от верха стены = 5 футов x 105 фунтов / куб.фут = 525 фунтов / квадратный фут
3. 10 футов вниз от верха стены = 10 футов x 105 фунтов / куб.фут = 1050 фунтов / куб.футов

По горизонтали: (у стены)

1. 1 фут от верха стены = 1 фут x 105 фунтов / куб.фут x 3 = 35 фунтов / куб.футов
2. 5 футов вниз от верха стены = 5 x 105 фунтов / куб. Фут x 3 = 175 фунтов / куб. Фут
3. 10 футов вниз от верха стены = 10 x 105 фунтов / куб. Фут x3 = 350 фунтов / куб. Фут

Реальное значение для начальника строительства изучения бокового давление на подпорные стены — на следующем этапе.Боковой давление земли K подразделяется на Ka (активное), Ko (в состоянии покоя) и Kp. (пассивный). Активное состояние возникает, если стена может немного сдвинуться (обычно это происходит из-за незначительного поворота стены). В состояние покоя возникает, если стена абсолютно жесткая и не может двигаться (как в случае стены подвала). Наконец пассивное состояние происходит, когда конструкция толкается в почву или в нее (как в основание подпорной стенки упираясь почвы сопротивляться скольжения).

Упрощенный пример конструкции подпорной стенки может быть полезным здесь, чтобы проиллюстрировать вышеуказанные принципы. Если подпорная стена 10 футов сохраняет почвы плотностью 105 фунтов / куб. фут, Ka = 0,3, K. = 0,5 и Kp = 3,0. Можно сделать следующие выводы:

1. Если стена может немного вращаться, давление на 10 футов ниже верх стены = 10 футов x 105 фунтов / куб. фут x 0,3 = 350 фунтов / квадратный фут
2. Если стена поддерживается сверху (стена подвала), давление 10 футов вниз от верха стены = 10 футов x 105 фунтов / куб. х 0.5 = 525 фунтов / квадратный фут
3. Часть сопротивления скольжению состоит из пассивных давление почвы от носка до финишной отметки (скажем, 3 фута) = 3 фута x 105 фунтов / куб. Фут x 3,0 = 630 фунтов / куб. Фут

Слишком много подпорных стен выходят из строя из-за вышеуказанных принципов не совсем понятны. Редко Дизайн Профессиональный дизайн для худшего случая, который может быть встречается в поле. Независимо от договорных отношений важно, чтобы руководитель строительства проконсультировал проект Профессиональный любые проблемы безопасности в отношении подпорной стенки.А Начальник строительства, который понимает приведенные выше концепции, должен проконсультироваться с Design Professional в следующих случаях:

1. подпорная стенка Основания находится на твердой породе. Следовательно подпорная стенка вообще не сможет вращаться, а активная боковое давление недопустимо, и более высокое в состоянии покоя боковое давление необходимо использовать давление.
2. Уровень грунтовых вод в этом районе выше ожидаемого.
3. При раскопках на участке обнаружен пласт мягкой глины. Обнаруженные в нескольких футах под основанием подпорной стенки.Этот мягкий глиняный шов может привести к скольжению, и его следует проверить.
4. Единственный доступный материал для засыпки подпорная стена глиняная.
5. В конструкции отсутствует информация о дренаже или сливном отверстии. Рисунок.

КОНСОЛЬ:
Обычно используются консольные подпорные стены из железобетона. из-за эффективного использования материалов. Однако, поскольку это эффективный дизайн, очень важно соблюдать детали дизайна явно.Основание используется для преобразования боковой нагрузки на грунт в нагрузка на носок вниз и нагрузка на пятку вверх. Следовательно есть пара (или момент) в базе, которой сопротивляется верхняя и нижняя арматура. Арматурный стержень в основании, проходящий параллельно стена предназначена для устойчивости к температуре и усадке. Вертикаль арматурный стержень в штоке (ближайший к удерживаемому грунту) несет напряжение загрузить в базу. Это основная конструкционная арматура в стена.Горизонтальная и передняя вертикальная арматура предназначена для устойчивость к температуре и усадке.

Консольные подпорные стены обычно проектируются из гравия. засыпка сразу за стеной и дренаж и дренаж система. Эти дренажные системы позволяют проектировать стену для намного более низкое давление почвы, и если дренаж не должным образом установленная стена может выйти из строя.

ГРАВИТАЦИЯ:
Железобетонная или гладкая бетонная подпорная стена. разработан на тех же принципах почвы, что и консольная подпорная стена.Однако сопротивление опрокидыванию исходя из насыпного веса бетона. Опалубка, арматура и последовательность заливки значительно упрощается благодаря удерживанию под действием силы тяжести стена. Часто единственная арматура, необходимая для измерения температуры и усадки. на лицо и сверху.

ПОДВАЛЬНЫЕ СТЕНЫ:
Подпорная стена железобетонного цоколя конструктивно достаточно отличается от консольной подпорной стенки. Основное различие заключается в использовании балки с простой опорой и балки. консольный.В стене подвала основная натяжная арматура находится на внутренняя поверхность стены, в то время как в консольной стене основной натяжной стержень находится на внешней (или удерживаемой) поверхности. В стене подвала фундамент не передает момент на почву, а только сопротивляется скольжению. Стену подвала можно детализировать, как показано на предыдущий рисунок или может поддерживаться различными другими способами в верхней части стена. Например, кабель, вставленный в верхнюю часть стены, и привязанный к бетонному мертвецу в земле, образует стену подвала условие.

Начальнику строительства важно различать консольные подпорные стены и подпорные стены подвала во время строительство. Стены подвала должны быть поддержаны сверху до начала работ. обратная засыпка, которая в некоторых случаях может быть очень сложной. это К сожалению, часто можно увидеть, как профессионалы дизайна делают подпорную стенку детали, которые структурно прочны после завершения, но чрезвычайно сложно построить. Инспектор строительства должен признать эти ситуаций, как можно лучше понимать различные факторы и действуйте как член команды, чтобы помочь решить проблему.

Что нужно знать о забивании свай?

Двумя основными классификациями свай являются несущие сваи и шпунтовые сваи. Несущие сваи используются как колонны для передачи фундамент нагружает вниз к скалам или более глубоким грунтам. Шпунтовые сваи используются в качестве переборок для удержания почвы или воды. Сваи забиваются вертикально в землю с помощью механических молотов или вибраторов до определенная величина сопротивления или нагрузки, определяемая Геотехническим Инженер.Эта информация обычно дается в ударах на дюйм для используемый молоток.

Допустимая нагрузка на сваи обычно не определяется конструктивная способность сваи, но способностью свай к переносят свою нагрузку на почву. Эта нагрузка передается в следующими тремя способами:

1. Концевой подшипник — вся нагрузка передается от нижнего наконечника из сваи к скале внизу.
2. Трение — вся нагрузка передается трением между поверхность по всей длине сваи и прилегающего грунта.
3. Комбинация вышеперечисленного

Исторически существует множество вариаций типов и материалов. используется как сваи. Древесина была первым используемым свайным материалом и является до сих пор широко используется из-за экономичности и технологичности. Главный Недостатки дерева заключаются в прочности и большой нагрузке. емкость. Сборные железобетонные сваи могут нести большие нагрузки, но они громоздки обращаться со склонностью к растрескиванию. Сборный железобетон, предварительно напряженный сваи помогают устранить многие проблемы с растрескиванием.Есть широкий разнообразные собственные монолитные бетонные сваи. Если эти сваи используются в проекте, инспектор строительства должен попытаться получить и просмотрите литературу производителя. Стальные Н-сваи изготавливаются из прокат стальных двутавровых профилей и часто используются благодаря их сочетанию высокой прочности и относительной экономии. Сваи из стальных труб часто несколько выше по стоимости, но имеют преимущество в виде однородного сечения в любом направлении и во всю длину интерьера можно осмотрел после езды.Композитные сваи, наконец, представляют собой комбинацию из одного материала для нижней части и другого материала для верхняя часть ворса.

Шпунтовые сваи определяются как сваи, забиваемые очень близко вместе это сцепление, таким образом образуя непрерывную стену или лист. Дерево, бетон или сталь — самые распространенные материалы для листового проката. сваи. Некоторые распространенные варианты использования шпунтовых свай:

1. Постоянная переборка для удержания заполнения
2. Постоянная глубокая ограда у основания набережной предотвратить эрозию или потёртость.
3. Несъемные опалубки коффердамов, подпорных стен, опор и т. Д.
4. Временная строительная стена для удержания земли при раскопках

При работе со шпунтом важно учитывать оба способ вождения и способ снятия перед работой начинается. Спланируйте тип используемой машины и ее рабочее место. А хороший подрядчик по укладке свай будет знать много «хитростей» для эффективного с использованием различных типов свай.Разговоры и планирование с Подрядчик по укладке свай перед началом работ может оказаться чрезвычайно полезным.

Одним из четырех распространенных способов использования шпунтовых свай, перечисленных выше, является временная строительная стена для удержания земли при раскопках. Часто Подрядчик несет ответственность за проектирование, установку, обслуживание и удалить эти шпунтовые сваи. Есть несколько простых, но важных соображения при принятии решения, какой метод шпунта использовать. В Первое решение должно заключаться в том, должна ли стена из листового материала удерживать воду.Стальные шпунтовые сваи предназначены для удержания воды, как и Показаны различные системы блокировки древесины. Бетонный блокировочный лист сваи, как правило, менее эффективны для удержания воды, так как в них отсутствует положительная блокировка стали и характеристики набухания дерево. Деревянная обшивка без блокировок или солдатских свай (вертикально забиваемая стальные двутавровые сваи с горизонтальной деревянной обшивкой) не удерживают воды.

Использование и местоположение раскопок будут определять необходимость подачи воды. удерживается шпунтом.Инспектор строительства должен понимать, если стена из шпунта фактически будет удерживать воду или пропускать воду через защитное покрытие. Нагрузка на шпунт составляет 2 т. В 4 раза больше, если остается вода. Многие неудачи возникают из-за того, что принимая во внимание этот простой факт. Следующее важное рассмотрение заключается в том, использовать ли консоль или просто поддерживать лист свайная стена. Консольный шпунт не имеет горизонтальных распорок и передает удерживающую нагрузку стенки в почву на шпунте палец.Важно знать, что куски вертикального настила иметь конструктивную способность выдерживать эту нагрузку и почву на защитный носок также может выдерживать нагрузку. Почва под защитным покрытием носок противостоит нагрузке как структурная пара, поэтому увеличивая количество заделываемого в почву листового материала значительно увеличивает грузоподъемность. Стена из шпунта без опоры имеет горизонтальную китобои, поддерживающие покрытие. Почва на подошве защитного покрытия тогда выдерживает только горизонтальную нагрузку и никакой момент.Китобойные суда должны быть надлежащим образом спроектированы и поддерживаются на концах для удержания нагрузка на стену.

Что нужно знать о буровых кессонах?

Кессоны, подобные сваи, относятся к типу фундаментов глубокого заложения. часто используется на мелководье, использование раздвинутых опор невозможно. Первый различают типы кессонов пневматические или открытые. Пневматический кессоны (или кессоны сжатого воздуха) имеют воздухонепроницаемые борта и верх и открыты только снизу.Обычно дверь с двойным воздушным замком используется в верхней части кессона, и кессон находится под давлением.

Кессоны открытые также можно разделить на два типа: шпунтовые ящики. и пробуренный пирс. Кессон шпунтовой коробки формируется с использованием обычное землеройное оборудование и некоторые типы шпунтовых свай (см. выше обсуждение шпунта). Есть несколько разных последовательности выемки и забивки шпунтовых свай, которые дают допустима шпунтовая коробка кессонная.Конкретные обстоятельства будут диктовать порядок работы супервайзера строительства. Некоторые проекты требуют снятия кессонной обшивки, пока другие проекты требуют, чтобы защитное покрытие оставалось. Этот вопрос обычно должен быть одобрено профессиональным дизайнером или владельцем.

Диаметр кессонов просверленных опор обычно выбирается при проектировании. профессионально, определяя нагрузку от надстройки и распределение этой нагрузки на скалу под кессоном.Например колонна здания может иметь нагрузку 100 тонн и допустимую породу подшипник 20 тонн на квадратный фут.

100 тонн / 20 тонн / фут = Требуется 5 SF каменной кладки

Так как круг диаметром 3 фута имеет площадь около 7 квадратных футов, 36 дюймов кессон будет выбран.

Есть метод увеличения площади несущей способности горных пород без увеличения диаметр кессона. Он называется колокольным кессоном. Колокол формируется специальным шнеком. что увеличивает диаметр кессона непосредственно над скалой несущая поверхность, поэтому нагрузка 100 тонн, использованная в приведенном выше примере мог нести кессон диаметром 24 дюйма с колоколом 36 дюймов.Колокола нельзя использовать, если почва непосредственно над скалой не подходит для подрезки.

Другой метод увеличения нагрузки в кессонах пробуренных опор использует рок розетка. Если кессон пробурен в твердой породе на несколько футов, нагрузка от надстройки может передаваться как на скалу ниже кессона и бортов скального (скального) гнезда.

Еще одно важное соображение, связанное с пробуренными кессонами опор, это: проверка твердой, ровной поверхности несущей породы.В общем кессоны диаметром 30 дюймов и более могут быть временно защищены со стальным кожухом и обследованный. Если поверхность скалы пологая круто, инспектор может потребовать, чтобы дно было забито домкратом на более ровную поверхность. Инспектор также может проверить качество скала на подшипнике. Наконец, в районах, подверженных провалам, небольшой отверстие диаметром (2–3 дюйма) можно просверлить на несколько футов ниже несущая поверхность для обеспечения твердой породы и отсутствия пустот.

Плата за пробуренные кессоны простенков может варьироваться от полностью несекретной. к цене за единицу бурения скальных пород или грунта. Способ оплаты должны быть четко поняты руководителю строительства и взаимно приемлемая система ведения документации должна быть введена в действие начало проекта.

Какие документы общественного достояния доступны для дальнейшего изучения?

Министерство обороны США Руководство Deep Foundations обеспечивает отличную детализацию дизайна и установка многих видов глубоких фундаментов.Эта 195 страница Справочник официально называется UFC 3-220-01A 16 января 2004 г.

Департамент США обороны Руководство по забиванию сваи содержит множество информация для понимания забивки свай. Этот 151-страничный справочник официально называется UFC 3-220-02 16 января 2004 года.

Практические приемы и практические правила для строительных конструкций и глубоких фундаментов:

1. Чтобы избежать разрушения подпорных стен, убедитесь, что вода дренажная система на подпорных стенах на самом деле работает разработан.
2. При засыпке подпорных стен нужно понимать, выполнены в виде консольных или подвальных стен.
3. Ознакомьтесь с любыми дополнительными условиями оплаты для глубокого фундамента до начала работы.

Типы подпорных стенок, материалы, экономика и области применения

Что такое подпорная стена?

Подпорная стена — это конструкция, которая спроектирована и сконструирована так, чтобы выдерживать боковое давление почвы или удерживать грунтовые материалы.Боковое давление может быть также в связи с заполнением земли, давление жидкости, песка и других сыпучих материалов за структурой подпорной стенки. Существуют различные типы конструкций подпорных стен, которые используются для множества целей.

Типы подпорных стен

1. Гравитационная подпорная стенка
2. Подпорная стенка для детской кроватки
3. Подпорные стены из габиона
4. Консольная подпорная стенка
5. Контрфорс / подпорная подпорная стенка
6. Анкерная подпорная стенка
7. Свайная подпорная стена
8. Механически стабилизированная земля (MSE) Подпорная стенка
9. Гибридные системы

1.Гравитационная подпорная стенка

• Гравитационная подпорная стена зависит от собственного веса только для того, чтобы противостоять боковому давлению грунта.
• Обычно гравитационная подпорная стена является массивной, потому что она требует значительных гравитационных нагрузок для противодействия действующему давлению почвы.
• Скользящие, переворачивание, и несущие силы должны быть приняты во внимание при этом тип структуры подпорной стенки предназначена.
• Он может быть построен из различных материалов, таких как бетон, камень и каменная кладка.
• Экономичен для высоты до 3м.
• Подпорная стенка кроватки, габионы и подпорная стенка бункера также являются подпорными стенками под действием силы тяжести

Рис.1: Гравитационная подпорная стенка

Рис. 2: Материалы, используемые для тяжести подпорной стенки конструкции

Рис. 3: Давление, действующее на подпорную стенку под действием силы тяжести

2. Подпорная стенка детской кроватки

• Подпорные стенки кроватки представляют собой форму гравитационной стены.
• Они состоят из соединенных друг с другом индивидуальных ящиков из дерева или сборного железобетона.
• Затем ящики заполняются щебнем или другими крупнозернистыми материалами для создания структуры свободного дренажа.
• Основные типы подпорных стенок для детских кроваток включают армированные сборные железобетонные конструкции и подпорные стены из дерева.
• Он подходит для поддержки участков с плантациями, но не рекомендуется для поддержки откосов или сооружений.

Рис.4: Подпорная стенка кроватки

Рис.5: Подпорная стенка деревянной кроватки

3. Подпорные стены из габиона

• Габионы подпорной стенки стены многоклеточных, прямоугольная Проволочная сетка коробки, которые заполнены пород или других подходящих материалов.
• Применяется для строительства противоэрозионных сооружений.
• Он также используется для стабилизации крутых склонов.

Рис.6: Подпорная стенка из габиона

4. Консольная подпорная стенка

• Консольные удерживающая стенка состоит из ствола и базовой плиты
• Он изготовлен из железобетона, сборного железобетона или предварительно напряженного бетона.
• Консольные подпорная стенка является наиболее распространенным типом, который используется в качестве подпорных стен.
• Консольная подпорная стена либо сооружается на строительной площадке, либо из сборных конструкций вне строительной площадки.
• Часть плиты основания под материалом обратной засыпки называется пяткой, а другая часть — носком.
• Консольная подпорная стена экономична до высоты 10м.
• Требуется меньшее количество бетона по сравнению с гравитационной стеной, но ее конструкция и конструкция должны выполняться с особой тщательностью.
• Как и в случае с гравитационной стеной, при ее проектировании необходимо учитывать давление скольжения, опрокидывания и опоры.

Рис.7: Консольная подпорная стенка

Рис.8: Подпорная стенка из сборного железобетона

Рис.9: Различное давление на консольную подпорную стенку

Рис. 10: Различные конфигурации для консольной подпорной стенки

5. Контрфорс / подпорная подпорная стенка

• Это консольная подпорная стена, но усиленная контрфортами, монолитными с обратной стороной плиты стены и плиты основания.
• Расстояние между контрфортами равно или немного больше половины высоты контрфорта.
• Высота стены контрфорта варьируется от 8 до 12 метров.

Рис.11: Подпорная стенка контрфорта или контрфорса

6. Анкерная подпорная стена

• Этот тип подпорной стенки используют, когда пространство ограничено или требуется тонкая подпорной стенки.
• Подпорная стена с анкерным креплением подходит для рыхлой почвы над камнями.
• достаточно высокая подпорная стенка может быть построена с использованием этого типа системы удержания структуры стенки.
Кабельные стержни или проволоки глубиной
• вбиваются глубоко в землю, а затем концы заполняются бетоном для закрепления.
• Анкеры (анкеры) противодействуют опрокидыванию и давлению скольжения.

Рис.12: Анкерная подпорная стенка

Рис. 13: Различные конфигурации для подпорной стенки на якорь

7. Свайная подпорная стена

• Подпорная стена свай сооружается путем забивания железобетонных свай, примыкающих друг к другу, как показано на Рис.
• Сваи забиваются на глубину, достаточную для противодействия силе, которая пытается протолкнуть стену.
• Используется как на временных, так и на постоянных работах.
• Свайные стены представляют собой удерживающие элементы высокой жесткости, которые способны выдерживать боковое давление на большой глубине выемки грунта, практически не нарушая при этом окружающие конструкции или свойства.
• Стены из шпунтовых свай строятся из стальных листов в откос или котлованы до необходимой глубины, но они не выдерживают очень высокого давления.
• Шпунтовая подпорная стена экономична до высоты 6 м

Фиг.14: подпорная стенка свайная

Рис.15: Временная подпорная стена сваи

Рис.16: Подпорная стенка из шпунтовых свай

8. Механически стабилизированная земля (MSE) Подпорная стенка

• Это одна из самых экономичных и часто возводимых подпорных стен.
• Механически стабилизированная подпорная стена из грунта поддерживается выбранными насыпями (гранулированными) и удерживается вместе арматурой, которая может быть металлическими полосами или пластиковыми сетками
• Типы подпорных стен MSE включают панельные, бетонные блоки и временные грунтовые подпорные стены.

Рис.17: Механически стабилизированная подпорная стена из грунта

9. Гибридные системы

Подпорные стены, в которых для устойчивости используются как масса, так и арматура, называются гибридными или композитными системами подпорных стен.

.

Рисунок 18: Гибридная система удерживающей стенки

[PDF] H 500 ФУНДАМЕНТЫ И ОПОРНЫЕ СООРУЖЕНИЯ

1 6-86 H 500 СОДЕРЖАНИЕ H 500 ФУНДАМЕНТЫ И ОПОРНЫЕ КОНСТРУКЦИИ РАЗДЕЛ № ТЕМА ДАТА H 510 СВАИ Февраль H 511…

Бюро Технического Руководства — Часть H

КОНСТРУКЦИЯ КОНСТРУКЦИИ 6-86 H 500

СОДЕРЖАНИЕ

H 500 ФУНДАМЕНТЫ И ОПОРНЫЕ КОНСТРУКЦИИ РАЗДЕЛ №.

ПРЕДМЕТ

ДАТА

H 510

СВАЯ

фев.1984

H 511

ВЫБОР ТИПА СТОЙКИ

«

H 512

9000 -6 9000-H 512

9000-C 9000-C 9000-C 9000-C 9000 -6 СВАЙНЫЕ СВАИ

«

H 512.2

ПРЕДВАРИТЕЛЬНЫЕ СВАИ

«

H 512,3

ПРЕДВАРИТЕЛЬНЫЕ СВАИ

»

H 512,4

СТАЛЬНЫЕ СВАИ

«

HIPS 9000 9000

ESIGN 512,5

ESIGN

ESIGN 512,5

ESIGN

«

H 513,1

МАКСИМАЛЬНАЯ РАСЧЕТНАЯ НАГРУЗКА, ОСЕВАЯ

»

H 513.2

ДОПУСТИМОЕ ПОПЕРЕЧНОЕ СОПРОТИВЛЕНИЕ

«

H 514

»56 НАСОС

НАСОС

НАСОС

НАСОС

НАСТРОЙКА AMD

«

H 516

СВАЙНАЯ СВАЯ, ПРИМЕЩЕННАЯ К СУЩЕСТВУЮЩИМ КОНСТРУКЦИЯМ

»

H 516.1

СВАЙНИК В ИНЖЕНЕРНОМ ПРАВО США —

«

WAY H 516.2

СВАЙНИК, ПРИСОЕДИНЕННЫЙ К СУЩЕСТВУЮЩИМ КАНАЛИЗАЦИЯМ И

»

ШТОПОРЫ H 516.21

, 22

ВЕРТИКАЛЬНАЯ ОПОРНАЯ БАЛКА

«

H 517

ОБОЗНАЧЕНИЕ ДЛИНЫ СВАИ

»

H 517.1

МИНИМАЛЬНАЯ ДЛИНА СВАИ

«

Руководство по проектированию 9-0004 HUC H 500

СОДЕРЖАНИЕ

РАЗДЕЛ №

ТЕМА

ДАТА

H 517.2

РАСЧЕТНАЯ ДЛИНА СВАИ

фев 1984

H 517,3

ДЛИНА КОНСТРУКЦИИ

«

H 518 9000

H 518 9000 PESTING

«

H 520

ФУНТЫ

»

H 530

АБАТМЕНТЫ

«

H 540

ЗАЩИТНЫЕ СТЕНКИ

»

H 54000

H 54000

H 54000 ТИПЫ

«

H 542.1

ГРАВИТАЦИОННЫЕ СТЕНЫ

«

H 542,2

КОНСОЛЬНЫЕ СТЕНЫ

»

H 542,3

КОНТЕРФОРТНЫЕ СТЕНЫ

«

H 542,4

»

H 542,4

«

H 542,6

CRIB WALLS

»

H 543

ФАКТОРЫ, КОТОРЫЕ СЛЕДУЕТ РАССМАТРИВАТЬ ПРИ ВЫБОРЕ ТИПА

«

H 543,1

RIGHTS-9000″

OF-WAY

.2

ЗАЩИТА

«

H 543,3

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

»

H 543,4

ТРУДНОСТИ КОНСТРУКЦИИ

«

H 543,5

»

«

Руководство по проектированию

CONSTRUCTION Bureau of Engineering КОНСТРУКЦИЯ КОНСТРУКЦИИ 6-86 H 500

СОДЕРЖАНИЕ

РАЗДЕЛ №.

ТЕМА

ДАТА

H 543,6

ОБЩЕСТВЕННЫЕ УДОБСТВА ВО ВРЕМЯ СТРОИТЕЛЬСТВА

фев.1984

H 543,7

ФИЗИЧЕСКИЕ ОГРАНИЧЕНИЯ

«

H 543,8

ФИКСИРУЮЩИЕ СТЕНЫ ПРОТИВ СКЛОНОВ

»

H 544

КРИТЕРИИ КОНСТРУКЦИИ

» 544,2

УСИЛИВАЮЩАЯ КРЫШКА

«

H 544,3

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

»

H 544,4

ДИЗАЙН СТЕН

«

H 544.5

КОНСТРУКЦИЯ ПОДНОЖКИ

«

H 544,6

РАСЧЕТНАЯ НАГРУЗКА

»

H 544,61

НАГРУЗКА

«

544,62

ES ЗАЗЕМЛЯЮЩАЯ НАГРУЗКА

ES ЗАЗЕМЛЕНИЕ КРИТЕРИИ ПРОЕКТИРОВАНИЯ

«

H 544,71

ОТСЫПКА И ЗАПОЛНЕНИЕ

»

H 544,72

ДРЕНАЖНИКИ ВЕРХНЕЙ СТЕНЫ

«

H 544.73

H 544.73

HAND74

ВОЗВРАТНЫЕ СТЕНЫ

«

H 544,75

WINGWALLS

»

H 545

СТАНДАРТНЫЕ ПЛАНЫ

«

H 546

S

COMPUTER

COMPUTER

COMPUTER Руководство по проектированию

PRO

КОНСТРУКЦИЯ 6-86 H 500

СОДЕРЖАНИЕ

РАЗДЕЛ №. H 547

УТВЕРЖДЕНИЕ ОТДЕЛЕНИЯ ПО КУЛЬТУРНЫМ ВОПРОСАМ

ДАТА Февраль 1984 «

ССЫЛКИ

СПИСОК ЦИФР

НОМЕР

НАЗВАНИЕ

ДАТА 50006

.1

РАЗМЕЩЕНИЕ СВАЙ В ОБЛАСТИ ТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ

февраль 1984 г.

H 542

ТИПЫ ПОДДЕРЖИВАЮЩИХ СТЕК

«

H 544.73

HANDRAILING

HANDRAILING

Техническое руководство — Часть H

H 500 H 510

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 500

ФУНДАМЕНТЫ И ОПОРНЫЕ КОНСТРУКЦИИ

СВАИ

Общие строительные спецификации для свай опубликованы в Стандартных спецификациях, раздел 205, в том числе деревянные, стальные и бетонные сваи.В тендерную документацию следует включить специальные положения для дополнительного контроля материалов, монтажа и испытаний свай. Стандартные специальные положения можно получить в Подразделении по проектированию конструкций.

H 511

ВЫБОР ТИПА СВАЙКИ

Выбор типа фундамента должен осуществляться совместно инженером-проектировщиком и Отделом геологии и инженерии грунтов на основе исследования грунтов (см. Подраздел H 152.33, Отчет по геологии и почвам) .Когда требуются сваи, при выборе правильного типа сваи следует учитывать следующие факторы: a.

Экономия сечения — сравнение стоимости сваи строго со средними затратами на линейный фут может вводить в заблуждение. Окончательная стоимость будет зависеть от доступности площадки, типа почвы, необходимого количества свай и общей длины забиваемых свай. Отдел коммунальных услуг и сметы представит сравнительную смету затрат.

г.

Тип грунта — очень важно хорошее знание материалов, через которые сваи будут проникать и основываться.Почву необходимо исследовать на предмет ее сопротивления движению, способности выдерживать вертикальную нагрузку, способности выдерживать боковую нагрузку и свойств материала к сдавливанию, прогибу и вспучиванию.

г.

Требуемая грузоподъемность — Большинство проектных проблем позволяют инженеру гибко изменять расстояние между сваями и требуемую несущую способность свай для получения наиболее экономичного фундамента. Тем не менее, ограниченное пространство может определять количество свай и, следовательно, требуемую несущую способность сваи.Следует учитывать эффект группового действия свай.

г.

Уровень грунтовых вод — Высота уровня грунтовых вод будет зависеть от количества выпавших осадков, пополнения грунтовых вод и их использования. Следовательно, можно предположить, что возвышения действительны только для места и даты наблюдения, если только исторические данные из ближайшей наблюдательной скважины не доступны и не могут быть скоррелированы.

Бюро технического руководства — Часть H

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 512

e.

Близость существующих конструкций — может потребоваться установка свай с низким смещением, чтобы предотвратить повреждение существующих конструкций. Повреждение также может быть вызвано оседанием фундамента, просачиванием или оседанием в результате проходки.

ф.

Износ сваи — основными причинами разрушения сваи являются: коррозия, нападение насекомых, гниение, нападение морского бурильщика, механический износ и пожар. Для полностью заглубленных фундаментных свай необходимо учитывать только первые три фактора.Для сооружений на набережной необходимо учитывать все факторы.

г.

Установка сваи — Установка сваи должна выполняться таким образом, чтобы применяемая техника сохраняла структурную целостность сваи, а также обеспечивала желаемое взаимодействие с почвой. Специальные положения должны включать особые требования к предварительному сверлению, предварительной струйной обработке и струйной очистке, включая размер струи, глубину струи, давление воды, давление воздуха, объем воды и окончательное сопротивление движению.Специальные положения должны прояснять процесс установки и должны быть совместимы с минимальными требованиями к контролю, перечисленными в Стандартных спецификациях или Стандартных специальных положениях. Общие требования к установке свай описаны в разделе 305-1 Стандартных технических условий. Стандартные специальные положения с более конкретными требованиями можно получить в Подразделении по проектированию конструкций.

Получить рекомендации Секции геологии и инженерии грунтов относительно типа сваи и метода установки.Ограничьте или исключите методы установки (например, струйную установку), если они могут быть вредными. Подрядчик должен установить сваи таким образом, чтобы соответствовать основным проектным требованиям (например, струйная очистка может уменьшить тесный контакт с прилегающей землей, необходимый для сопротивления поперечной силе). В этих необходимых пределах допускается максимальная свобода выбора методов установки. Например, насколько это возможно, укажите результаты, а не методы, чтобы сохранить максимальную экономию и надлежащее разделение ответственности (см. Ссылку 1).Во время предварительного просмотра рекламы убедитесь, что такие статьи, как удельная стоимость свай и дополнительные испытания свай, включены в список пунктов предложения.

H 512

ТИПЫ СВАЙ

H 512.1

СВАЙНЫЕ СВАИ

При благоприятных условиях сваи CIDH (сваи с забивным отверстием) (прямые фрикционные сваи или сваи с опорными концами) являются

Бюро инженерного руководства — Часть H

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 512

обычно наиболее экономичный тип.Бетон для этих свай закладывается в отверстия, просверленные в почве на заданную высоту. После завершения бурения весь рыхлый материал и вода, находящиеся на дне отверстия, должны быть удалены перед укладкой бетона. Для предотвращения обрушения может потребоваться обсадная труба. Залить бетон ниже уровня грунтовых вод без обезвоживания может быть сложно. Несмотря на то, что укладка бетона под водой может быть успешной, если прокачка сликом или тремой всегда ниже уровня поднимающегося бетона (и бетон не перемешивается, чтобы смешаться с водой выше), этот метод не рекомендуется из-за сложности очистки просверлил отверстие во влажном состоянии и проявил особую осторожность, необходимую для получения удовлетворительной установки.(См. Ссылку 4 для процедуры размещения свай CIDH там, где происходит обрушение.) Из-за сложностей обрушения и бетонирования этот тип сваи обычно не должен использоваться в качестве сваи для теста. Однако на некоторых почвах возможно применение небольшого количества жидкого теста. Помимо преимущества в стоимости пробуренного фундамента, отсутствует смещение грунта или вибрация, которые могли бы повредить соседние конструкции, снижен шум при установке, длина может быть легко отрегулирована в соответствии с полевыми условиями, нет повреждений свай из-за манипуляций, Для размещения арматурного каркаса требуется минимальное погрузочно-разгрузочное оборудование, а размещение иногда возможно в типах грунта, которые не могут проникнуть забивной сваей (коренная порода, валуны, твердые слои и т. д.). H 512.2

ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫЕ СВАИ

Эти сваи способны выдерживать сильное забивание. Они более устойчивы к разрушению в морской среде из-за отсутствия трещин. К недостаткам можно отнести время отверждения, место для хранения и необходимость заранее определять длину. Заранее заданная длина является серьезным недостатком при сращивании и обрезке, особенно если требуется специальная арматура или соединения на стыке сваи. H 512.3

ПРЕДВАРИТЕЛЬНЫЕ СВАИ

Эти сваи требуют времени для отверждения и места для хранения.Длины должны быть заранее определены, поэтому иногда может потребоваться сращивание или обрезка свай, чтобы обеспечить фактическую требуемую глубину забивки. Сращивание сложно. Иногда проблемой является растрескивание бетона на стыке.

Руководство бюро проектирования — Часть H H 512.4

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 512

СТАЛЬНЫЕ СВАИ

Сваи высокого давления имеют малое смещение и иногда являются единственными сваями, которые можно забивать без забивки или предварительного бурения. Низкое смещение облегчает проникновение в булыжники, валуны и мягкие породы и снижает повреждение при движении рядом с существующими конструкциями.H-образные сваи просты в обращении и компактны для хранения и транспортировки. Как правило, они дороже других, и их следует использовать только в тех случаях, когда условия не позволяют использовать бетонные сваи. Их легко сращивать сваркой. В некоторых средах рекомендуется защита от коррозии. H 512.5

ДЕРЕВЯННЫЕ СВАИ

Как правило, все деревянные сваи следует обрабатывать консервантом. Необработанные деревянные сваи могут использоваться для постоянного строительства, когда срезка сваи постоянно находится ниже уровня грунтовых вод, а также для большинства временных строительных работ.Необработанные деревянные сваи не следует использовать там, где они могут подвергаться атакам со стороны морских бурильщиков или циклам «мокрый и сухой».

H 513

ПРОЕКТИРОВАНИЕ СВАЙ

Конструкция свайных фундаментов должна соответствовать BPDM, том I, разделы 4 и 2-16, «Сейсмические силы», как дополнено в этом разделе. Сваи для строительных конструкций проектируются в соответствии с LABC, раздел 28. Сваи железнодорожного моста должны соответствовать требованиям ОБЛАСТИ «Руководство по железнодорожному машиностроению», том I, глава 8, части с 3 по 6.

H 513.1

МАКСИМАЛЬНАЯ РАСЧЕТНАЯ НАГРУЗКА, ОСЕВАЯ

Следующие расчетные нагрузки на сваи рекомендуются для нормальных условий, но могут быть увеличены в соответствии с требованиями анализа, если позволяют грунтовые условия. Они предназначены для свай, полностью погруженных в грунт, который обеспечивает боковую поддержку, и их следует уменьшать, когда преобладают другие условия. а.

Бетон — Дополнительная конструкция сваи на 45 тонн (400 кН) и 70 тонн (623 кН) показана на стандартных листах «Подробная информация о сваях», которые можно получить в Подразделении по проектированию конструкций для включения в контрактные чертежи.Включены сборные и предварительно напряженные сваи.

Бюро технических руководств — Часть H b.

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 513

Сталь — Рекомендуемая расчетная нагрузка для двутавровых свай должна быть указана на планах следующим образом: 10 BP42 12 BP53 10 BP57

—

45 тонн (400 кН) 60 тонн (534 кН) 70 тонн (623 кН)

Подробная информация представлена ​​на стандартных листах «Подробная информация о сваях». c.

Древесина — Рекомендуемая расчетная нагрузка составляет 35 тонн (311 кН) для деревянных свай с минимальным диаметром стыка 12 дюймов (305 мм) ~

H 513.2

ДОПУСТИМЫЕ Боковые нагрузки

Сваи должны быть спроектированы таким образом, чтобы выдерживать ожидаемые боковые нагрузки. Сваи, которые не полностью погружены в почву или где может произойти размыв, должны быть спроектированы как колонны с боковой нагрузкой. Точка фиксации может быть принята на 5 футов (1,52 м) ниже линии земли для плотных песчано-глинистых почв и на 10 футов (3,05 м) ниже линии земли в рыхлом песке или иле и глине средней плотности. При необходимости следует исследовать почву, чтобы определить ее способность противостоять передаваемым поперечным силам.Для свай, полностью погруженных в грунт, предполагаемое допустимое поперечное сопротивление может быть таким, как указано в BPDM, том I, статья 4-15.8, боковые нагрузки на сваи. Деревянные сваи могут выдерживать лишь незначительные боковые нагрузки. Критерии сейсмического проектирования см. В подразделе H 233.5 «Свайные фундаменты» и BPDM, том I, статьи 4-15.8 (3), «Боковые нагрузки при землетрясениях».

H 514

АККУМУЛЯТОРНЫЕ СВАИ

Если поперечное сопротивление свай недостаточно для противодействия боковым силам, передаваемым на фундамент, следует использовать жидкие сваи.Боковое отклонение свай зависит от типа и размера сваи, материала основания и величины боковой нагрузки (см. Ссылки 2 и 3). В таких конструкциях, как жесткие каркасы, где критически важно движение опоры, необходимо определить допустимый боковой прогиб и ограничить боковую нагрузку на каждую сваю. Кроме того, для ограничения прогибов можно использовать потрепанные сваи.

Бюро инженерных разработок — Часть H

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 515

Можно предположить, что сваи-тесто способны выдерживать ту же осевую нагрузку, что и вертикальные сваи того же типа и размера, забитые в тот же пласт.К боковому сопротивлению следует прибавить горизонтальную составляющую нагрузки на сваю. Максимальное горизонтальное сопротивление разбитой сваи складывается из горизонтальной составляющей силы, создаваемой ударом, и бокового несущего сопротивления грунта. В некоторых случаях также может использоваться пассивное сопротивление грунта крышке сваи. Не следует использовать трение грунта в нижней части крышки сваи для противодействия боковым нагрузкам из-за возможного оседания грунта под крышкой сваи. Наклон сваи не должен превышать одну горизонталь на три вертикали.Следует учитывать возможность посягательства на собственность за пределами полосы отвода.

H 515

РАССТОЯНИЕ, ЗАЗОР И УСТАНОВКА

Расстояние между сваями должно быть не менее 3 футов 0 дюймов (0,91 м) от центра к центру. Расстояние от края основания до центра должно быть не менее 1–6 дюймов. пирожков. Бетонные сваи следует закладывать на 3 дюйма (76 мм) в бетонные основания. Стальные сваи следует закладывать на 5 дюймов (127 мм), а деревянные сваи на 8 дюймов (203 мм) в бетонные основания.

H 516

СВАЙНАЯ СВАЯ В ПРИМЕРЕ С СУЩЕСТВУЮЩИМИ КОНСТРУКЦИЯМИ

При забивке сваи рядом с существующей конструкцией могут потребоваться ограничения во избежание повреждений. Эти ограничения могут включать поддержание свободного расстояния между сваей и конструкцией и размещение сваи в предварительно просверленном на достаточную глубину отверстии перед забивкой. Когда существующая структура принадлежит другому отделу или агентству, их требования должны соблюдаться. H 516.1

СВАЙКА В У.S. ИНЖЕНЕРНАЯ ПРОГРАММА ОТПУСКА

Минимальные требования к зазору и предварительному бурению при размещении вытесняющих или недвижущихся свай в полосе отвода инженерных войск показаны на рисунке H 516.1. Глубина предварительного бурения может варьироваться в зависимости от расстояния между сваями, размера сваи и типа встречающихся грунтов основания. Указанные глубины предварительного бурения являются консервативными для некоторых комбинаций сваи и грунта и могут быть уменьшены при наличии достаточных оснований. Следующие требования следует использовать вместе с рисунком H 516.1:

Бюро технических руководств — Часть H

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 516

a.

Когда забиваются сваи в зонах A и B и необходимо забивать несколько рядов, первым следует забивать ряд, ближайший к каналу.

г.

Когда требуется предварительное бурение для образования кольцевого пространства вокруг сваи, отверстие должно иметь диаметр, равный диаметру стыка сваи плюс 6 дюймов (152 мм).

г.

После забивки сваи, кольцевое пространство вокруг сваи должно быть заполнено до поверхности земли сухим песком или мелким гравием.

H 516.2

СВАЙНАЯ СВАЯ, ПРИСОЕДИНЕННАЯ К СУЩЕСТВУЮЩИМ КАНАЛИЗАЦИЯМ И УЛИВНЫМ ДРЕНАЖНИКАМ

H 516.21

ЛИСТОВЫЙ СВАЙНИК

Забивка шпунтовых свай на расстоянии менее 15 дюймов (381 мм) от неармированного бетона, кирпича или глиняной канализации или ливневые стоки недопустимы. H 516.22

ВЕРТИКАЛЬНЫЕ ОПОРНЫЕ БАЛКИ

Когда стальные сваи высокого давления или другие одиночные вертикальные опорные балки используются в качестве опор для покрытия траншей рядом с существующими канализационными коллекторами и ливневыми стоками, они должны быть помещены в просверленные отверстия без забивки, по крайней мере, для следующих глубины ниже земляного полотна существующего водовода.Предварительно просверленные отверстия должны иметь диаметр не более Основного размера сваи на поверхности земли. Железобетонные трубы или конструкции — Выполните предварительное бурение до основания трубы или конструкции, если свая находится на расстоянии менее 2 футов (0,61 м) от трубопровода. Неармированные бетонные, кирпичные или глиняные трубы или конструкции — Если расстояние от трубопровода составляет менее 2 футов (0,61 м), выполните предварительное просверливание на 2 фута ниже земляного полотна. Если на расстоянии от 2 футов (0,61 м) до 5 футов (1,52 м) от кабелепровода, предварительно просверлите линию, идущую вверх с уклоном от 1-1 / 2 по горизонтали до 1 по вертикали от точки, расположенной в 2 футах (0.61 м) ниже земляного полотна кабелепровода и на расстоянии не менее 2 футов (0,61 м) от внешней поверхности трубопровода.

H 517 Свая

ОБОЗНАЧЕНИЕ ДЛИНЫ СВАИ

длины

должно быть

обозначено

следует

»Руководство по проектированию

» Foundation

Руководство по проектированию бюро

. Деталь H

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 517

Забивные сваи — Обозначьте требуемую отметку конца сваи.Забивные сваи — укажите следующее, если известно: a.

Минимальная длина сваи и

b.

Расчетная длина сваи и / или

c.

Расчетная длина сваи.

(Примечание: все три длины могут быть равными.) H 517.1

МИНИМАЛЬНАЯ ДЛИНА СВАИ 1 ДЛИНА

Минимальная длина сваи — это длина сваи, необходимая для обеспечения адекватного проникновения для полного развития как вертикальной, так и поперечной способности сваи . Минимальная длина сваи не должна быть меньше 12 футов (3.66 м) из твердого материала и 20 футов (6,1 м) из мягкого материала. Большая минимальная длина должна определяться совместно проектировщиком и Отделом геологии и грунтов, и должна быть равна или больше, чем требуется по следующим трем критериям: Горизонтальная нагрузка сваи — должна быть рассчитана минимальная длина сваи, чтобы выдержать проект. боковая сила. Эта длина редко бывает критической, за исключением очень коротких стопок или стопок в мягком материале. Геология фундамента — минимальная длина сваи должна быть такой, чтобы она была из подходящего несущего материала.Процент от расчетной или расчетной длины — процент от расчетной или расчетной длины может использоваться для компенсации возможных различий между фактической и рассчитанной несущей способностью грунта (обычно используется 85 процентов). H 517.2

РАСЧЕТНАЯ ДЛИНА СВАИ

Расчетная длина сваи показана на планах в качестве ориентира для оценки работы только в том случае, если испытание сваи под нагрузкой указано на планах или в специальных положениях. Эта длина сваи определяется на основе анализа грунтовых испытаний, чтобы обеспечить требуемую несущую способность.

Бюро инженерного руководства — Часть H

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 517

Фактическая длина забиваемой сваи определяется по динамической формуле, но не должна быть меньше «минимальной длины сваи», указанной на планы. Стандартные специальные положения, которые включают динамическую формулу для расчета значений подшипников, доступны в Подразделении по проектированию конструкций. H 517.3

ПРОЕКТНАЯ ДЛИНА СВАИ

Расчетная длина сваи — это указанная на плане длина, на которую сваи должны быть забиты, если только требования «практического отказа» и «минимальной длины сваи» не выполняются на меньшей глубине.«Практический отказ» определяется как значение несущей способности в 150 процентов от требуемой допустимой грузоподъемности, определяемой по динамической формуле. Эта длина определяется Секцией геологии и инженерии грунтов и основывается на критериях прочности грунта. Сваю следует проверять на прочность конструкции, изгиб и т. Д. Расчетные длины обычно представлены в отчете о грунте в виде семейства кривых, на которых допустимая нагрузка отображается в зависимости от глубины под верхушкой сваи.

H 518

ИСПЫТАТЕЛЬНЫЕ СВАИ

Когда Секция геологии и инженерии грунтов рекомендует испытание свай под нагрузкой, расположение и длина тестовых свай должны быть указаны на планах.Нагрузочное тестирование должно проводиться в соответствии с подразделом 305-1.7 Стандартных спецификаций, дополненным Специальными положениями проекта. Копии требований к испытаниям под нагрузкой для включения в специальные положения можно получить в отделе проектирования конструкций.

H 519

JETTING

Общие требования к струйной очистке включены в Раздел 305 Стандартных спецификаций. Гидравлическая очистка обычно эффективна и практична на песках или мелкозернистых несвязных почвах.Его нельзя допускать в глинистых почвах или в крупном гравии, валунах, твердом грунте и коренных породах. Влияние струйной обработки на плотность почвы, так как она влияет на боковую и вертикальную способность, а также взаимодействие грунта и сваи после установки, следует рассматривать с точки зрения механики грунта. Все почвы должны быть повторно уплотнены после забивки сваи молотком. Желательно указать минимальное количество ударов в дополнение к минимальному расстоянию, которое должно быть нанесено после забрызгивания, чтобы достичь ожидаемой вместимости сваи.Гидравлическая очистка не должна производиться ниже этого промежуточного уровня.

Руководство бюро проектирования — Часть H

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 520

пропускная способность. Гидравлическую очистку не следует проводить ниже этого промежуточного уровня вершины сваи. Следует учитывать влияние струи на соседние конструкции и ранее забитые сваи. Особое внимание следует уделять сваям, рассчитанным на высокие боковые нагрузки и конечному состоянию грунта, прилегающего к свае по всей ее длине в зоне забрызгивания.Ниже приведены некоторые методы и способы применения струйной обработки: Spuddin или Prejetting — это техника нагнетания утяжеленной струи воздуха и воды в месте расположения сваи, разрушения твердых слоев, зацементированных пластов и т. Д. Затем струя отводится, а сваа устанавливается в грунт. то же место. Промывка открывает проход, а также оставляет грунт во временно взвешенном или разжиженном состоянии, что облегчает проникновение в сваю. Гидравлическая забивка — это метод проникновения струи воздуха и воды во время забивки сваи с использованием отдельной внешней трубы рядом с сваей (боковая струя) или трубы, залитой в сваю (центральная струйная промывка).Он очень эффективен в илистых и песчаных материалах. Воздух и вода движутся вверх по ворсу, смазывая поверхность и уменьшая трение кожи. Боковые форсунки иногда используются парами или тремя или более кольцами, чтобы обеспечить равномерное распределение воды вокруг сваи. Центральные форсунки могут иметь несколько форсунок для распределения воды по свае. В гравийных грунтах струйная очистка может привести к скапливанию породы на дне забрызганной скважины, что затруднит продвижение сваи на необходимое расстояние.Забивание некоторых водоносных грунтов с помощью молотка может быть затруднено, поскольку давление воды в порах предотвращает оттеснение почвы от боковых сторон и вершины сваи, обеспечивая очень высокое временное сопротивление. В таких кафе может пригодиться струйная очистка. Использование воздуха вместе с водой способствует вытеснению почвы и снижению поверхностного трения. Тем не менее, большая часть струйных операций выполняется с использованием только воды или воздуха в различных количествах при различных давлениях от высокого до низкого. Следует избегать повышения давления, чтобы предотвратить «выброс», который может сместить большие объемы земли вдоль сваи и снизить ее сопротивление боковым нагрузкам.

H 520

ОПОРЫ

Конструкция опор описана в BPDM, том I, подраздел 4-6. Необходимо обеспечить минимальное верхнее армирование в раздвинутых опорах и заглушках свай (см. Подраздел H 233.3, Опоры).

Бюро инженерного руководства — Часть H

H 530

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 530

АБАТМЕНТЫ

Дизайн абатментов обсуждается в BPDM, том I, подраздел 4-10, который может быть дополнен расчетные нагрузки указаны в подразделе H 373.Кроме того, см. BPDM, Том III, Раздел 1, для получения информации и рекомендаций по проектированию землетрясений. Информацию о расширении мостовидного протеза см. В подразделе H 247.32 «Осадка пирса и абатмента», где указаны конструктивные особенности, которые следует использовать при расширении существующего абатмента для минимизации дифференциальной осадки.

H 540

подпорных стенок

Как правило, структурный элемент, который обеспечивает боковую поддержку к массе почвы считается подпорной стенки и предназначен, чтобы выдерживать давление грунта, в том числе за дополнительную плату.

H 541

ИСПОЛЬЗОВАНИЕ

Некоторые из наиболее распространенных применений подпорных стенок: a.

Горные дороги.

г.

Дороги с повышенным или пониженным уровнем дороги.

г.

Озеленение террасы или ящики для цветов.

г.

Каналы и шлюзы.

эл.

Защита от эрозии.

ф.

Стены канала защиты от наводнений.

г.

Мостовидные опоры.

ч.

Опоры для земляных работ.

и.

Стены подвала.

H 542

ТИПЫ

Наиболее распространенные типы стен показаны на рисунке H 542:

Руководство инженерного бюро — Часть HH 542.1

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 542

ГРАВИТАЦИОННЫЕ СТЕНЫ

Гравитационная подпорная стена полностью зависит от собственного веса для обеспечения необходимой устойчивости. Используется простой бетон, кладка или материалы из замкнутого грунта. (Также см. Раздел 542.6). Боковое давление грунта не вызывает значительных напряжений в стене. H 542.2

КОНСОЛЬНЫЕ СТЕНЫ

Консольная подпорная стена состоит из тонкого железобетона, который подвергается изгибу, чтобы противостоять боковому давлению грунта. Стебель, носок и пятка выполнены в виде консольных плит. Для небольших стен в качестве стебля можно использовать железобетонные блоки. Стены могут быть Т-образными (как показано) или L-образными. Стена L-образной формы обычно требует меньшего количества земляных работ, но большего основания для компенсации опрокидывающих сил.Стены L-образной формы часто используются для того, чтобы не ставить фундамент на частную собственность. H 542.3

КОНТЕРФОРТНЫЕ СТЕНЫ

Подпорная стена контрфорса напоминает консольную стену и использует вес грунта для устойчивости. Стойка и пятка через определенные промежутки пересекаются контрфорсами (подпорками) над пяточной плитой. Они действуют как натяжные стяжки и опоры для плит стойки и пятки, которые проходят горизонтально между контрфорсами и поддерживаются с трех сторон. Этот тип стены более экономичен, чем консольный, при высоте более 25-30 футов (7.От 6 до 9,1 м). H 542.4

СТЕНЫ С ПАТРАСАМИ

Стена с подпорками похожа на стену с контрфорсами, за исключением того, что контрфорсы (укрепляющие стенки) находятся на передней стороне штанги и действуют при сжатии. Стержневые и опорные плиты перекрывают горизонтально и поддерживаются с трех сторон. Контрфорсы мешают использовать пространство на лицевой стороне стены и используются редко. H 542,5

ОТКРЫТЫЕ СТЕНЫ

Откидная стена — это подпорная стена, привязанная горизонтально к заземляющему анкеру, закрепленному за стеной.Стена проходит как по горизонтали, так и по вертикали между подпорками. Опора у основания стены создается за счет пассивного давления грунта на опору. Подъемники и мертвые люди могут быть установлены в траншее или в отверстия, просверленные с лицевой стороны стены. В последнем случае установка может производиться сверху вниз, что устраняет необходимость во временной опоре или опоре существующих смежных конструкций.Н 542,6

CRIB СТЕНЫ

Шпаргалка стенки является земля заполнена коробкой из древесины, сборного бетона или конструктивных элементов стали достаточной совокупной массой для формирования силы тяжести подпорной стенки. Это может быть экономичным при высоте более 30 футов (9,1 м).

H 543

ФАКТОРЫ, КОТОРЫЕ СЛЕДУЕТ УЧИТАТЬ ПРИ ВЫБОРЕ ТИПА

Ниже приведены некоторые конкретные вопросы, которые следует учитывать в дополнение к тем, которые перечислены в Подразделе H 152.4, Выбор типа проекта. H 543.1

ПРАВА ДОПУСКА

Приобретение прав и сервитутов может составлять основную часть общей стоимости проекта и часто определяет проектирование и расположение подпорных стен.Возможно, будет лучше минимизировать приобретение сервитутов, выбрав более дорогой тип стены. H 543.2

ОПОРЫ

При строительстве стены может потребоваться установка опор или прорезей, а также строительство ступеней из-за противоречивого использования полосы отвода, существующих конструкций или проблем с почвой. Оба являются дорогостоящими методами строительства по сравнению с временными откосами, и их обычно следует минимизировать путем выбора надлежащего типа стены. H 543.3

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Стены должны быть спроектированы таким образом, чтобы минимизировать уход за земляными откосами и отделкой стен.Общие источники проблем технического обслуживания включают недостаточную высоту стены, оседание засыпки за стеной, размывание откосов за стеной, закупорку дренажных отверстий и порчу необработанной или неправильно обработанной древесины или стальных материалов без покрытия. H 543.4

КОНСТРУКТИВНЫЕ ТРУДНОСТИ

Некоторые конструктивные трудности, которые следует свести к минимуму при проектировании, включают: необычную конфигурацию; сложные специальные архитектурные эффекты; сложная доступность к месту работы; отсутствие места для маневрирования тяжелой техники; плохое качество почвы и трудность выемки грунта; плохая топография участка; и опасности дорожного движения.

Бюро инженерного руководства — Часть HH 543,5

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 543

ПЕРИОД СТРОИТЕЛЬСТВА

По возможности, проекты в поймах с большими выемками или высокими незащищенными склонами должны быть запланированы таким образом, чтобы строительство могло проходят в сухой сезон (с 15 апреля по 15 октября). H 543.6

ОБЩЕСТВЕННОЕ УДОБСТВО ВО ВРЕМЯ СТРОИТЕЛЬСТВА

Следует учитывать безопасный и адекватный доступ транспортных средств и пешеходов через строительную площадку.Строительные площадки возле школ следует ограждать заграждениями. H 543.7

ФИЗИЧЕСКИЕ ОГРАНИЧЕНИЯ

Большинство инженерных сетей на городской полосе отчуждения имеют отзывное разрешение и могут быть перемещены, если линии мешают строительству стен. Однако перемещение линий связано с большими затратами, и его следует избегать по мере возможности с экономической точки зрения. Часто деревья сажают на тротуарах. Если под тротуаром простирается основание, следует определить необходимость обеспечения проемов для деревьев.Стены должны быть спроектированы так, чтобы обеспечивать доступ к пересекающимся пешеходным дорожкам и проездам. H 543,8

подпорных стенки VERSUS СКЛОНОВ

Если разработчик имеет возможность выбора между строительством подпорной стенки или наклонной землей, он должен изучить два альтернативные вариант, принимая во внимание расходов, эстетику, обслуживание и функцию. В некоторых случаях может быть лучше снести или переместить существующую конструкцию, чтобы избежать возведения стен.

H 544

КРИТЕРИИ ДИЗАЙНА

H 544.1

ДОПУСТИМЫЕ НАПРЯЖЕНИЯ

Расчетные напряжения указаны в главе H 400. H 544.2

АРМИРУЮЩАЯ КРЫШКА

Минимальное покрытие для армирования должно соответствовать подразделу H 410. Вертикальные элементы, одиночные относительно земли, должны быть спроектированы с 3-дюймовым покрытием .

Бюро инженерного руководства — Часть H H 544.3

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 544

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Стены, подверженные опрокидыванию, должны проектироваться с учетом следующих факторов безопасности: Коэффициент безопасности от опрокидывания = 1.75 Коэффициент безопасности против скольжения = 1,50 * Результирующая сила должна находиться в пределах керна (средняя 1/3) опоры. * Коэффициент трения скольжения между бетоном и землей можно принять равным 0,4, если в отчете о грунте не установлено более точное значение. В это значение включен коэффициент безопасности против скольжения, и его не нужно добавлять. Не следует предполагать, что земля над верхом основания создает пассивное сопротивление скольжению, за исключением случаев необычно глубокого основания. H 544.4

КОНСТРУКЦИЯ СТЕНЫ

Минимальная толщина: Толщина

Расчетное состояние

6 дюймов (152 мм)

Стены и плиты с одинарной армирующей завесой.

8 дюймов (203 мм)

Стены и перекрытия с двумя арматурными завесами,

8 дюймов (203 мм) до 12 дюймов (305 мм)

Для установки перил при необходимости

Стеновые швы — для армированных бетонные стены, стыки в стволах с интервалами 96 футов (29,26 м), максимум должен быть обеспечен, как показано на Стандартном плане 5-505. H 544,5

КОНСТРУКЦИЯ ОПОР

Минимальная толщина — Минимальная толщина основания должна составлять 8 дюймов (203 мм). Ступеньки — максимальная высота ступенек не должна превышать 2 ‘-0 дюймов или 1/3 высоты более короткой смежной секции стены.Расположение ступенек следует указывать на планах. Для типичной ступенчатой ​​подбетонка Подробности см Стандартного плана S-505,

бюро машиностроения Руководства — Часть H

СТРУКТУРНОГО ПРОЕКТИРОВАНИЕ 2-84 H — 544

Наклонного Фундамента — Для экономики, подпорные стены фундаменты могут быть размещены на продольный склоне вместо опорных ступенек. Максимальный уклон не должен превышать шести процентов. H 544.6

РАСЧЕТНЫЕ НАГРУЗКИ

H 544.61

МЕРТВАЯ НАГРУЗКА

Статические нагрузки указаны в разделе H 320.H 544.62

ДАВЛЕНИЕ НА ЗЕМЛЮ И ДРЕНАЖ ЗАПОЛНЕНИЯ

Давление на грунт — Вертикальное и боковое давление грунта для использования в проекте указаны в Разделе H 370. Дренаж обратной засыпки — Дренаж обратной засыпки должен быть предусмотрен, если стены не предназначены для поддержки насыщенного грунта или стены не являются полностью основан на очень водопроницаемой почве, так что вода не может удерживаться за ней. Дренаж осуществляется с помощью дренажей или бордюров, либо поддренажных каналов из непрерывных перфорированных труб, заделанных в подушку из щебня.Бордюрные водостоки используются всякий раз, когда существующий или будущий тротуар будет расположен у стены. Плакаты используются для выгрузки на ландшафтные или естественные грунты. Непрерывные поддробы используются снаружи подвалов зданий или других сооружений, которые не могут принимать дренаж на поверхности стены. Если конструкции находятся под водой или где повышение давления воды неизбежно, расчетные нагрузки должны основываться на затопленных или насыщенных грунтах. (Типичные данные по дренажу см. В Стандартном плане S-505.) H 544.7

ДОПОЛНИТЕЛЬНЫЕ КРИТЕРИИ ПРОЕКТИРОВАНИЯ

H 544.71

ЭКВАВАЦИЯ И ЗАПОЛНЕНИЕ

Максимальную высоту и уклон выемки и обратной засыпки следует указывать на Планах или в Специальных положениях в соответствии с требованиями отчета о грунтах или из-за близости соседних сооружений. При необходимости следует указать тип засыпного материала, метод выемки, метод крепления и пределы выемки. H 544.72

ВЕРХНЯЯ ДРЕНАЖНАЯ КОРОБКА

Стандартный план S-503 «Верхняя часть стеновых желобов и детали дренажа» содержит подробные сведения о желобах для отвода поверхностной воды, скопившейся в верхней части подпорных стен.Желоба должны быть предусмотрены, когда горизонтальная площадь притока стока к верху стены превышает 1500 квадратных футов (139,4 м2) для одного участка стены. Желоба также предусмотрены, когда поверхностные воды в противном случае выливались бы на тротуар или в область, которая может нанести ущерб общественной или частной собственности.

Бюро инженерного руководства — Часть H

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 544

Расстояние и размер выпускных каналов должны зависеть от физических условий на площадке.Следующие рекомендации могут быть использованы для определения этих значений, но не должны отменять суждение проектировщика: a.

Максимальное расстояние между выпускными трубами должно составлять 200 футов (60,96 м). Трубопровод большего размера предпочтительнее двух или более трубопроводов меньшего размера с эквивалентной комбинированной пропускной способностью, чтобы свести к минимуму возможность закупоривания на входе и внутри.

г.

Размер трубопровода можно рассчитать по уравнению Q = CA (квадратный корень 2gh) или определить из приведенной ниже таблицы.

Впускная способность Q должна быть, по крайней мере, равна площади водосбора притока, умноженной на интенсивность дождя. C = 0,62, A = 1/2 площади поперечного сечения вертикальной трубы, h = 6 дюймов (152 мм), 9 = ускорение свободного падения. Все блоки должны соответствовать приведенному выше уравнению. Размер кабелепровода Диаметр

дюйм

(мм)

4

(102)

Изогиталь, дюйм / час

Максимальная горизонтальная проектируемая площадь дренажа на кабелепровод, кв. фут. (кв.м)

1,33 1.55 1,77 1,98

(район долины)

(район горы)

1900 1600 1450 1250

(176,5) (148,6) (134,7) (116,1)

6

(152)

1,33 1,55 1,77 1,98

«» «»

4450 3800 3350 3000

(413,3) (353,0) (311,5) (278,7)

8

(203)

1,33 1,55 1,77 1,98

«» «»

5700050 7650 7650 5100

(710,7) (608,5) (534,2) (473,8)

Приведенная выше таблица основана на следующих критериях: a.

Дренажная зона на 100% непроницаема.

г.

Максимум

напор

на

кабелепровод

—

6

дюймов

(152

мм).

Бюро технических руководств — Часть H c.

Расчетная повторяемость штормов 10 лет.

г.

Время концентрирования стока 55 минут.

H 544,73

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 544

ПОРУЧНИ

Заборы или перила следует размещать поверх подпорных стен или рядом с ними всякий раз, когда существует «разумный» доступ к верхней части стены.Как правило, нет необходимости предоставлять их, когда уклон засыпки превышает 2: 1, и обычно это необходимо, если уклон засыпки составляет 2: 1 или меньше или ожидается, что дети будут часто посещать участок и получать доступ к верхней части стены. Некоторые обычно используемые типы поручней показаны на рисунках H 243A, B, C, Перила; также см. Стандартный план 546-3. Рекомендации по использованию поручней показаны на рисунке H 5442732 H 544.74

ВОЗВРАТ

Обратные стены проходят в засыпку под прямым углом к ​​основной стене.Они обеспечивают законченный вид вместо выхода на откос на концах стен или там, где используются смещения стен, или когда верх стены уступает место при изменении качества готовой засыпки. При рассмотрении использования обратных стен следует учитывать наличие и стоимость любых дополнительных полос отчуждения. H 544.75

WINGWALLS

WINGWALLS

WINGWALLS

Wingwalls представляют собой подпорные стены, расположенные на переходах откосов на концах других подпорных конструкций, таких как коробчатые водопропускные трубы или опоры мостов. Конструкции Wingwall могут поддерживаться отдельно от основной конструкции или монолитно с ней.Дифференциальная осадка может привести к неприятному внешнему виду и дополнительному уходу за перилами, бордюрами или тротуаром, и ее следует избегать. Отделение боковых стенок крыла от основной конструкции, размещение опор крыльев на сваях и использование срезных шпонок на стыке — это методы, используемые для предотвращения дифференциальной осадки.

H 545

СТАНДАРТНЫЕ ПЛАНЫ

Доступны следующие стандартные планы города Лос-Анджелеса для восстановления стен: S-500 S-501 S-502

Железобетонная подпорная стена Тип 3 Железобетонная подпорная стена Тип 4 Железобетонная подпорная Тип стены 5

Техническое руководство — Часть H

КОНСТРУКЦИЯ КОНСТРУКЦИИ 2-84 H — 546

S-503

Детали водосточных желобов и водостока

S-504

Детали железобетонной обратной стены

S-505

подпорной стены Разное Подробнее

B-3251 Металл Бен-Type Подпорная стена B-3669 переборке для Сохраняя Street заливка B-3704 ЖЕЛЕЗОБЕТОН списывание B-3760 железобетонная подпорная стена (H = 6′-0″ ( 1.83 м) макс.) B-3761 Подпорная стена из бетонных блоков (H = 6 футов-0 дюймов (1,83 м) макс.)

H 546

КОМПЬЮТЕРНЫЕ ПРОГРАММЫ

Доступны компьютерные программы для проектирования или анализа подпорных стен и системы подпорных или консольных опор (см. Раздел H 190, Компьютерные приложения).

H 547

УТВЕРЖДЕНИЕ ОТДЕЛЕНИЯ ПО КУЛЬТУРНЫМ ВОПРОСАМ

Разрешение Департамента по культуре на подпорные стены обсуждается в Разделе H 600, Архитектура.

ССЫЛКИ 1.

Комитет ACI 543, «Рекомендации по проектированию и установке свай», журнал ACI, Proceedings V. 70, No. 8, август 1973 г., гл. 5 и V. 71, № 10, октябрь 1973 г., стр. 487492.

2.

Джеймс Ф. Макналти. «Тяговая нагрузка на сваи», журнал, Отдел механики грунтов и фундаментов, ASCE, апрель 1956.

3.

Л. Б. Фейгин. «Тесты боковой нагрузки свай», Транзакции, ASCE, Том 102, стр. 236-288, 1937.

4.

Министерство транспорта США, Офисы исследований и разработок.«Руководство по бурению валов», том 1, раздел 6-6.

Подпорные стены — Словарь терминов

Клей

Строительный клей для наружных работ, используемый для скрепления материалов. Обычно используется для приклеивания крышек на место.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Угол естественного откоса

Устойчивый угол, под которым должна оставаться куча почвы или склон.Когда почва падает с конвейера, образуя груду, угол, который она создает, представляет собой естественный угол естественного откоса.

Пределы Аттерберга

Основная мера характера мелкозернистой почвы. В зависимости от влажности почвы она может находиться в четырех состояниях: твердом, полутвердом, пластичном и жидком. В каждом состоянии консистенция и поведение грунта различаются, а следовательно, и его инженерные свойства. С их помощью можно различать ил и глину, а также различать разные типы ила и глин

Основной материал

Подушка из гранулированного материала, утрамбованная и выровненная для размещения базового ряда блоков для возведения стен.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Базовый камень

Гравий различных размеров в виде угловатых или гладких заполнителей, подобных каменным стенам, используемым в подпорных стенах, или материалу основного типа для дороги / брусчатки.

Берма

приподнятой область почвы выше подпорной стенки, которая используется для отвода воды от подпорной стенки.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

двухосный

Относится к георешеткам, которые имеют 100% расчетной прочности в обоих направлениях.См. LTADS.

Артикул: AB Grid, Large Roll Grid

Соединительная балка

Ряд или ряды бетонного забора, залитого раствором и обычно армированного в горизонтальном направлении.

Консоль

Длинная выступающая балка или балка, закрепленная только на одном конце, используется в основном при строительстве мостов.

Фаска

Скошенная или скошенная кромка сверху и по бокам блока.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Глинистые почвы

Грунт, состоящий из очень мелких или слипшихся частиц. Глинистые почвы очень чувствительны к влаге и оказывают большее давление на стену.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Уплотнение

Акт сжатия и укрепления грунта, используемого для создания подпорной стенки.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Зона уплотнения

Участок, расположенный за зоной консолидации, доходит до конца участка, нарушенного строительными работами.

Вибратор для бетона

Вибратор для бетона — это строительный инструмент, используемый на площадках для заливки бетона. Вибратор используется для обеспечения равномерной заливки и отсутствия пузырьков воздуха, чтобы бетон оставался прочным.

Зона консолидации

Зона 3 фута (0,9 м) непосредственно за задней частью блока и простирающаяся к задней части выкопанной области.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Вырезать и заполнить

относится к деятельности по обработке почвы на стройплощадке. При нанесении нарезки требуется удаление грунта, чтобы можно было проводить строительные работы, когда при внесении засыпки требуется подсыпка грунта за стеной.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Дифрагированный шум

Изгиб звуковых волн вокруг препятствий на своем пути.

Дренажная труба

Используется для направления случайной воды, которая проникает за усиленную массу, и отводит ее на дневной свет, создавая канал для выхода воды.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Выцветание

Белый меловой осадок, который может образоваться на лицевой стороне блока.Не влияет на структурную целостность системы.

Раскопки

процесс рытья и перемещения почвы на стройплощадке.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Ткань фильтра

Геосинтетический материал, используемый для разделения различных типов почв.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Подушечка для фундамента

Базовая подушка из гранулированного материала, уплотненная и выровненная для размещения базового ряда блоков AB.

Угол трения

Измерение внутренней прочности почвы. Это естественная тенденция почвы сопротивляться движению.

Георешетка

Высокопрочный материал для арматурной сетки, выпускаемый в рулонах разного размера и прочности.

Артикул: Подпорные стены для ландшафтного дизайна, сетка AB, большая рулонная сетка

Глобальная стабильность

Относится к общему сопротивлению оползням или полному разрушению склона.

Артикул: Большие подпорные стены, террасы подпорных стен

Оценка

Плавник на уровне земли.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Гравитационная стена

Подпорная стена без армирования грунтом. Гравитационная стена имеет ограниченную высоту, потому что она зависит только от веса и падения блока, чтобы противостоять давлению почвы за стеной.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Тампер руки

Инструмент для уплотнения щебня для основания сарая вручную.

полый сердечник

Открытая пустота в блоке, заполненная стеновой породой и способствующая дополнительному дренажу.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Заполняющие почвы

Грунт, используемый для обратной засыпки за каменной стеной в усиленной зоне.Эти почвы должны быть идентифицированы и утверждены квалифицированным инженером, прежде чем их можно будет использовать. Лучше всего гранулированный материал.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Непроницаемое заполнение

Грунты или материалы, которые не позволяют жидкости проходить через них

Долговременная допустимая расчетная прочность (LTADS)

Проверенная прочность георешетки, включая снижение прочности, ползучести, деградации и повреждений при установке.Большинство сеток имеют 100% этой силы только в одном направлении.

Артикул: Большие подпорные стены

Без миномета

Строительная практика, в которой используются бетонные блоки, уложенные друг на друга без заделки строительным раствором.

Артикул: Большие подпорные стены

Почвы участка

Почва естественная или имеющаяся в настоящее время на стройплощадке

Органические почвы

Обычно верхний слой грязи темного цвета с высоким содержанием органических веществ в нем способствует росту корней.

Артикул: Подпорные стены ландшафтные

Пластинчатый уплотнитель

Машина с ручным управлением, которая использует вес и вибрацию для уплотнения почвы.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

приподнятая передняя губа

Обработанные края девяносто один тысяча четыреста семьдесят четыре блока подпорной стенки Аллан блока, который обеспечивает блок к блоку соединению и неудаче.

Отраженный шум

Отражение звуковых волн от препятствия на своем пути.

Масса армированного грунта

Зона, армированная георешеткой, включает в себя блок, стеновую породу и грунт для создания массы / веса, чтобы противостоять давлению грунта за армированной зоной.

Стена усиленная

Относится к стене, в которой используется арматура из георешетки для обеспечения дополнительной устойчивости и сопротивления давлению, действующему за конструкцией. Обычно георешетка используется для строительства более высоких подпорных стен.

Артикул: Ландшафтные подпорные стены, большие подпорные стены

Зона усиленная

Участок, расположенный непосредственно за блоком, который идет до конца участка, армированный любым армирующим материалом георешетки.

Арматура

Обычно это относится к георешетке за стеной, которая используется для обеспечения дополнительной устойчивости при более высоких стенах.Однако это может включать в себя бетон без мелких частиц и системы анкеров, такие как земляные анкеры и грунтовые гвозди.

Остаточная масса почвы

+

Площадь почвы позади подпорной стенки, которая содержится в структуре стенки.

Подпорная стена

Искусственное сооружение, удерживающее почву.

Артикул: Подпорные стены

Взлетай и беги

Относится к уклону или уклону при изменении уклона.

Песчаные почвы

Почва, состоящая из более крупных частиц, которые вы можете видеть и обычно не слипаются. Песчаные почвы легко отводят воду и оказывают меньшее давление на стену.

Артикул: Подпорные стены ландшафтные

Сейсмическая нагрузка

в сейсмической инженерии — это приложение силы или возмущения, вызванного землетрясением, к конструкции.

Неудача

Относится к расстоянию, на которое курс будет смещен обратно на склон от курса под ним. Также упоминается как тесто стены.

Шпунт

Шпунтовые сваи представляют собой забивные металлические листы, в которых используется блокирующее соединение для создания непрерывного барьера в земле

Торкрет

Торкрет-бетон — это бетон, распыляемый с высокой скоростью на стальные каркасы или проволочную сетку, который создает бетонную конструкцию, которая может включать в себя несколько типов армирования, таких как грунтовые гвозди, стальная сетка или армирование волокном.

Отметка площадки

Удельное вертикальное расстояние от уровня моря текущего проекта

План участка

Рабочие чертежи строительно-монтажных работ по проекту

Почвенные гвозди

Забивание грунта гвоздями — это строительный метод, который может использоваться для обработки неустойчивых естественных откосов грунта или как строительный метод, позволяющий безопасно укладывать новые или существующие грунтовые откосы.

Сонотрубка

Полый картонный цилиндр, используемый для формирования круглых бетонных колонн.

Стандартный проктор

Метод определения зависимости влажности от плотности в почвах, используемых при уплотнении.

Стремена

Металлическое устройство, которое выдерживает вес соединительной балки забора.

Доплата

Любой дополнительный вес над стеной называется надбавкой.Внутренние дворики, бассейны и подъездные пути являются общими доплатами. Ваша стена может нуждаться в дополнительной поддержке, если за нее взимается дополнительная плата.

Swale

+

Небольшой ров образуется в верхней части подпорной стенки для сбора и отвода воды прочь.

Дренаж ног

Обычно это 4-дюймовая перфорированная труба, размещаемая позади и у основания стены для сбора и отвода воды.

Передаваемый шум

Звук, который проходит через препятствие на своем пути.

Настенный конверт

Относится к площади за стеной, включая отступное расстояние и длину арматуры.

Артикул: Большие подпорные стены

Wall Rock

Компактный заполнитель размером от 0.От 25 до 1,5 дюймов (от 6 до 38 мм) с мелкими частицами не более 10%. Используется для основного материала, внутри блоков и за блоком.

Опалубка 101 | СОЗДАТЬ блог

[Все фото ООО «БИЛД»]

Shoring не пользуется большим авторитетом в архитектурном мире, но заслуживает за всю тяжелую работу. В таком регионе, как Тихоокеанский Северо-Запад, с его холмистой местностью и постоянно увеличивающейся плотностью, опоры не только полезны, но часто являются единственным наиболее важным элементом дизайна, позволяющим строительство на участках, которые в противном случае были бы чрезмерно крутыми или узкими.Учитывая нехватку пустых участков в большинстве городских районов, сложные участки стали более привлекательными для домовладельцев и строителей, что, в свою очередь, привело к растущей зависимости от опалубки. Сегодняшний пост отдает дань уважения этому тихому работнику, в котором излагаются основные концепции, объясняется процесс строительства и представлено несколько фотографий текущего жилого проекта.

Несмотря на то, что существует множество типов, в том числе шпунтовые сваи и другие системы, дополняющие фундамент, сегодняшняя статья посвящена укреплению солдатских свай.

Что такое опора?
Опалубка солдатских свай представляет собой набор вертикально ориентированных стальных широких фланцев, заключенных в бетонный цилиндр, размещенный через каждые шесть-восемь футов по центру по прямой линии, называемый сваями . Деревянные доски, обозначаемые как lagging , простираются по горизонтали от одного широкого фланца до другого, и вся конструкция удерживает землю с одной стороны, позволяя делать вертикальный разрез с другой. Опорная стена по своему назначению очень похожа на подпорную стену, хотя физика и методы строительства сильно различаются.В жилых проектах высота опалубки может варьироваться от шести до примерно 12 футов, а в коммерческих проектах можно использовать методы крепления, позволяющие зайти гораздо глубже с помощью стяжек, которые увеличивают остаточную глубину намного выше этого диапазона (тема для другого поста ). Опорные стены могут быть постоянными или временными. Временные сооружения обычно дополняются бетонными стенами после того, как земля была должным образом удержана.

Когда используется опалубка?
Опора наиболее эффективна, когда на рабочей площадке присутствуют два критерия: необходимость ровного грунта для застройки и близость следа здания к границе участка или существующей конструкции.Потребность в плоской (и предположительно пригодной для строительства) земле требует метода сокращения и удержания земли. Для этого существует несколько методов, но такие методы, как бетонные подпорные стены, требуют много места. Чтобы безопасно построить опалубку для бетонных оснований и стен, необходимо временно удалить окружающую землю (обычно под углом 45 градусов) с обеих сторон стены, чтобы обеспечить надлежащий доступ для строительства. Если строение находится близко к границе участка или к другому существующему строению, пространство, необходимое для раскопок, является недопустимым.Там, где удерживающая бетонной стена требует несколько футов на каждой стороне, опалубка стена требуется всего несколько дюймов.

На изображении выше показан пустой участок на склоне холма. Чтобы построить на этом участке, требуется ровный уклон рядом с существующей кирпичной стеной, которая находится по другую сторону от границы участка. На изображении ниже показана законченная опорная стена всего в нескольких сантиметрах от границы участка и кирпичной стены, на фоне соседнего дома.

Как строится опалубка?
1. Чертежи инженера-строителя проверяются строительной бригадой, а места расположения свай отмечаются на стройплощадке.

[Рисунок, выполненный инженерами AJP]

2. Информация о раннем обследовании просматривается, контрольные точки устанавливаются на месте, и линия собственности подтверждается, если вдоль линии собственности имеется опора (что почти всегда). Имея эту информацию, команда может безопасно и законно приступить к установке опор.

3. Отверстия для каждой сваи одно за другим расширяются, и широкие фланцы опускаются на место. Широкое сечение фланца может варьироваться в зависимости от проекта, однако W12 часто используются в жилых помещениях; для этого требуется, чтобы диаметр расширенного отверстия составлял от 18 до 24 дюймов. На изображении ниже буровая установка только что завершила отверстие диаметром 24 дюйма и поднимает на место скважину W12x45 (глубиной 12 дюймов и 45 фунтов на погонный фут).

В случае плохих почвенных условий, когда почва обрушится на отверстие, при бурении используется шнек.Стальная втулка следует за сверлом до дна отверстия, поскольку сверло втягивается, грязь выталкивается вверх и заменяется бетоном. Затем в заполненное бетоном отверстие вставляется широкий фланец. На изображении ниже показаны стальные втулки на фоне кучи широких фланцев.

Широкий фланец аккуратно устанавливается на место на изображении ниже.

4. Просверленные отверстия заполняются конструкционным бетоном до уровня предлагаемой марки (это предполагаемый уровень после удаления земли с нижней стороны) и тощим бетоном от предлагаемой марки до верха сваи. .

[Рисунок, выполненный инженерами AJP]

На вертикальном чертеже выше обозначен ряд свай, а также указаны их высота и глубина. Сваи на этом конкретном проекте составляют примерно от семи до десяти футов удерживаемой земли. Приблизительное эмпирическое правило для крепления — от 1/3 удержания до 2/3 ниже уровня, однако чертеж инженера всегда должен преобладать. На приведенном ниже чертеже показан типичный широкий фланец, заключенный в бетонный цилиндр с утеплителем с обеих сторон.

[Рисунок, выполненный инженерами AJP]

5. Верхние пять футов земли удаляются, а тощий бетон вырубается там, где будет размещаться утеплитель. Тощий бетон используется именно потому, что он хрупкий и относительно легко удаляется пневматическим отбойным молотком.

6. Установлены верхние пять футов футеровки (часто именуемой пятифутовым подъемником ). Обшивка обычно состоит из погодоустойчивых пиломатериалов 4 × 12, обрезанных немного длиннее, чем расстояние между сваями, и установленных под углом.Высота подъемника может варьироваться от одной работы к другой в зависимости от качества почвы и чертежей инженера.

Затем каждый 4 × 12 временно прикрепляется к широкому фланцу с помощью загнутого гвоздя или другого метода, чтобы удерживать его на месте.

Гвозди 4х12 внизу каждого подъемника приварены к широкому фланцу, так что 4х12 действует как балка, временно поддерживая утеплитель наверху.

После того, как этот пятифутовый подъемник будет завершен, ниже выкапываются следующие пять футов почвы, и процесс повторяется до тех пор, пока не будет достигнута нижняя часть предполагаемого уровня.

7. После установки нижнего подъема утеплителя вся стена утеплителя теперь может опираться непосредственно на нижний уклон. Гвозди удаляются или стачиваются (в месте сварки), и когда весь процесс выполнен правильно, опора приобретает красивый чистый вид.

8. По завершении установки опалубки пространство за стеной готово для установки дренажного мата или мелкого гравия, что обеспечивает свободный отвод будущих ливневых и грунтовых вод.Между изоляцией обычно оставляют зазор в четверть дюйма, чтобы вода могла проходить через дренажный материал, а затем между зазорами утеплителя, обеспечивая надлежащий дренаж на соседнем участке. Оттуда укладывается окончательная засыпка и удаляется оставшаяся земля на нижней стороне стены.

Сколько стоит опалубка?
Это может несколько отличаться, поскольку существует авансовая стоимость мобилизации машины и подготовки и доставки другого оборудования и материалов на рабочем месте.Наше эмпирическое правило: $ 4000 x количество солдатских стопок для проекта .

Сколько времени занимает установка опалубки?
Это также может варьироваться в зависимости от характеристик площадки, но, как правило, безопасно предполагать полный день для мобилизации и доставки, скорость установки пяти или более свай в день и аналогичную скорость установки одного дня на пять прогонов задержки ( включая тщательные раскопки). Тогда на дренаж и засыпку потребуется дополнительный день.

Какие важные аспекты крепления?
Поскольку опоры используются в стесненных условиях, они обычно располагаются в непосредственной близости либо от границы участка, либо от другого строения, либо от того и другого. Линии собственности и конструкции часто сопровождаются соседями, и для кого-то из проектной или строительной группы было бы разумно представить и объяснить процесс крепления до того, как на месте появятся большие устрашающие машины. Важно заверить соседей в том, что крепление осуществляется для обеспечения стабильности и безопасности их земли и дома.

По тем же причинам, что и выше, настоятельно рекомендуется контролировать и фотографировать любые прилегающие конструкции до и во время процесса крепления на предмет потенциального движения или, что более важно, чтобы доказать, что никакого движения не произошло.

И, как упоминалось ранее, может потребоваться система опор, включающая меры по дренажу. Это может быть так просто, как оставить зазоры между утеплителем, чтобы вода могла естественным образом стекать через опорную стену, или настолько сложно, как установка дренажных труб и водонепроницаемых дренажных матов для направления грунтовых вод.Проект дренажа должен быть согласован со строительным отделом, инженером-геологом, инженером-строителем и инженером-строителем.

Огромный отказ от ответственности
Информация, представленная в этом посте, носит общий характер, данные являются практическим правилом, а фотографии / рисунки относятся к конкретной работе. При проектировании и построении системы подпорок, соответствующие специалисты в Вашей области всегда должны быть проведены консультации. В большинстве юрисдикций обязательно присутствие инженера-геотехника и инженера-строителя.Цель этой статьи — дать общее представление о системах опор для жилых помещений.

Заключение
Опалубка — впечатляющий процесс для наблюдения, и этот проект был хорошим примером для документирования. Это тяжелая работа, которая также требует ума для правильного выполнения, поэтому мы благодарны трудолюбивой команде на месте, которая делает это возможным, при этом терпя наши камеры и вопросы.

Приветствия от команды BUILD

Все, что нужно знать о шпунте

Шпунт

используется для возведения временных и постоянных стен в строительной отрасли.Шпунт используется в качестве опоры при выемке грунта и для удержания грунта. Он создает границу, которая удерживает почву от конструкции.

Шпунтовые сваи предназначены для сцепления друг с другом. Их устанавливают последовательно по периметру планируемого котлована. Когда они расположены вместе, они образуют стену для постоянной или временной земляной опоры вместе с анкерами для дополнительной боковой поддержки.

Несъемные шпунтовые сваи рассчитаны на длительный срок службы; устанавливается с помощью вибромолотов.Если почва слишком плотная или твердая, используются ударные молотки. В зависимости от состояния площадки шпунтовые сваи могут быть вдавлены в землю гидравлически.

Они могут быть изготовлены из переработанной стали и могут быть повторно использованы для других целей; что делает их жизнеспособным вариантом.

Обычно для изготовления свайных листов используется сталь, но иногда также используются дерево и виниловые листы. Идея состоит в том, чтобы спроектировать узкие переплетенные листы, которые можно соединить и вбить в землю, чтобы сформировать стену.Стабильность и прочность определяются формой и материалом листов. Сталь считается наиболее подходящим материалом, если требуется выдерживать большие изгибающие усилия и давление.

=
Виды шпунта =

Анкеровка шпунтовых свай вызывает меньшее проникновение, что экономично при высоте менее 6 м. Это связано с тем, что анкерные стены предварительно напряжены для устранения провисания системы. Он остается неизменным до тех пор, пока не возникнет ползучесть. Анкерные стены обеспечивают лучшую просадку обратного откоса, поскольку они менее подвержены боковому прогибу.Есть две основные причины проседания:

Анкеры создают большую гравитационную стену, удерживая массу грунта между анкерами и стеной при сжатии.

Обычно используются для высоты 6 м или меньше. В геотехнической практике консольные встроенные подпорные конструкции используются в качестве листовых стен для временных подпорных конструкций, а диафрагмы и свайные стены — в качестве постоянных подпорных конструкций.

При строительстве моста коффердамы могут использоваться в качестве временной конструкции, предназначенной для предотвращения попадания почвы и воды в котлован.Он обеспечивает сухую рабочую среду под водой, герметизируя конструкцию бетоном, чтобы вода не просачивалась внутрь.

К преимуществам шпунта можно отнести:

• Он легкий, поэтому его легко поднимать и перемещать.
• Подходит для вторичной переработки и повторного использования.
• Длина ворса и конструкция легко адаптируются.
• Соединения спроектированы таким образом, чтобы выдерживать высокое давление, необходимое для их установки на место.
• Требуется лишь небольшое обслуживание над водой и под водой.

К недостаткам можно отнести:

• Если почва каменистая или имеет большие валуны, становится трудно установить в нее листы.
• Если вы собираетесь использовать вибромолоты или ударные молотки для установки листов в землю, это может вызвать беспокойство в районе.
• Большая часть листов используется как временные конструкции. После завершения проекта листы удаляются, что может быть дорогостоящим.

• Разложите листы по секциям, чтобы проверить, правильно ли будут сцеплены стопки.
• Забейте первый лист на определенную глубину в соответствии с дизайном.
• Для установки используйте вибромолоты, но используйте ударные молотки, если почва твердая или плотная.
• Используйте гидравлику, чтобы задвинуть листы на место, если на этом конкретном участке вибрации запрещены.
• После размещения первого листа переместите второй лист так, чтобы он сцепился с первым.
• Повторяйте процесс, пока стена не будет завершена.
• Используйте соединительные элементы, чтобы сохранить целостность стены, если она требует сложных форм.

[править] Статьи по теме «Проектирование зданий» Wiki

Как спроектировать консольную солдатскую сваю (встроенную подпорную стену)

Введение в конструкцию

Если высота выемки превышает 5 футов (1,5 м), нам необходимо спроектировать систему боковой поддержки. Часто это консольная солдатская свая или закладная подпорная стена. Допускается использование консольной стены такого типа до 17 футов (5,2 м).

Давление на грунт обратной засыпки

Мы можем определить давление грунта обратной засыпки с использованием методов Ренкина, Кулона, Буссинеска, Мюллера-Бреслау или Терзаги и Пека.Часто нам нужен угол трения почвы и удельный вес почвы. Если трение сваи о грунт не принимать во внимание, мы можем использовать метод Ренкина. Если трение сваи о грунт принимается равным Phi / 2, но свая вертикальная (не наклонная), то для определения давления грунта обратной засыпки можно использовать метод Кулона или Буссинеска. Если у вас наклонная свая, то мы обращаемся к уравнениям Мюллера-Бреслау. Если вы предпочитаете более общий подход, можно использовать метод классификации почв Terzaghi & Peck 5.

Пассивное сопротивление заземления

Важно отметить уклон на носке или на линии земснаряда.Если он нисходящий, пассивное сопротивление намного ниже, чем если бы носок был ровным. Если угол трения грунта превышает 30 градусов, лучше всего ограничить угол трения сваи о грунт до Phi / 3, особенно при использовании кулоновского метода. Кроме того, мы должны разложить вычисленный Ultimate Kp на множитель от 1,25 до 1,50, если мы используем трение о стенку. Если используется метод Ренкина, он уже консервативен и не обязательно использовать коэффициент безопасности для Ultimate Kp.

Диаграмма нагрузки

Это часто указывается в инженерно-геологическом отчете.Для консольных свай это должно быть просто. Он должен давать давление обратной засыпки на фут или метр глубины и пассивное сопротивление на фут или метр глубины с максимальным пассивным сопротивлением. Например, давление обратной засыпки 45 пкф и пассивное сопротивление 300 пкф и максимум 3000 пкф. Это типичная диаграмма нагрузки:

Арматура несущих балок

После создания диаграммы нагрузки вы можете выбрать двутавровую балку и сначала проверить, подходит ли она к просверленной опоре.
