Проводка в квартире своими руками

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.

Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

• прокладка медных проводов;
• переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S ;
• подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C , то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S , которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.

Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

• составление схемы подключения электричества в своем доме;
• создание плана разводки, а также его регистрация в уполномоченных органах;
• сооружение времянки для проведения ремонтных работ;
• прокладка электрических проводов;
• подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.

Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом . В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

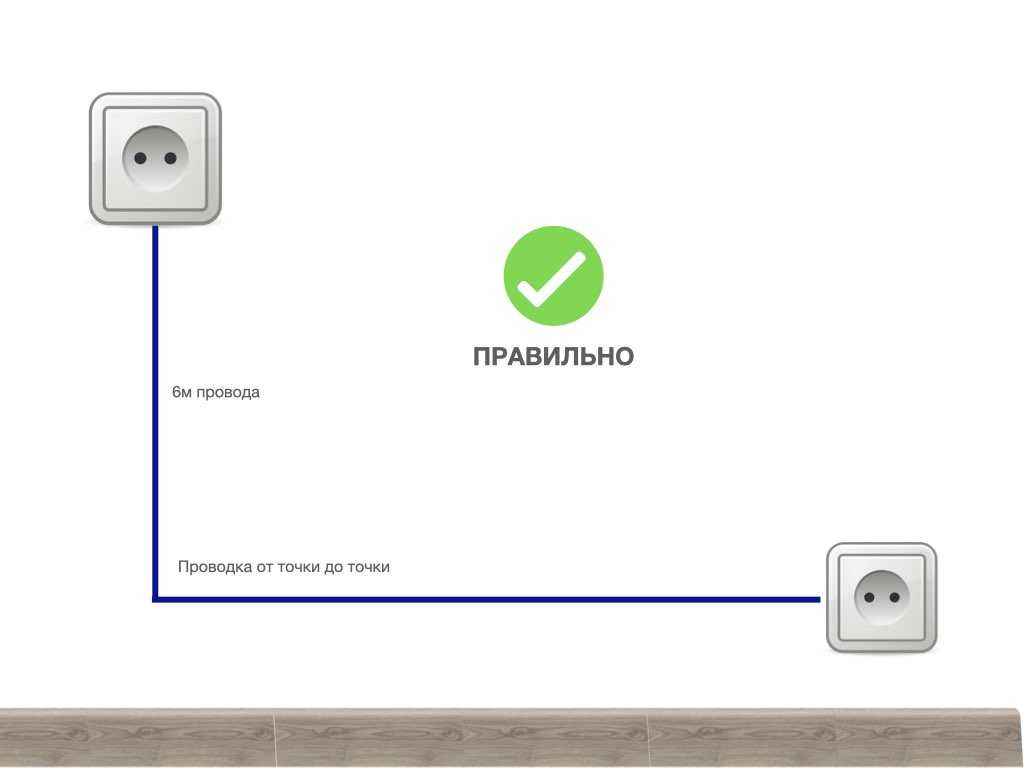

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.

Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

• предварительно необходимо отключить электричество;
• запрещено прокладывать кабель, если он находится под напряжением;
• перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
• пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
• перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Электропроводка в квартире своими руками: пошаговая инструкция, монтаж

 Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков – ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье – данная статья.

Содержание

• План – схема
• Методы монтажа.
  • Шаг первый: Штробление стен.
  • Шаг второй: Прокладка трассы
  • Шаг третий: Фурнитура и отделка.
  • Шаг четвертый: Электрический щит
  • Шаг пятый: Внешний энергоноситель.
• Пошаговые 43 фото электропроводки своими руками:

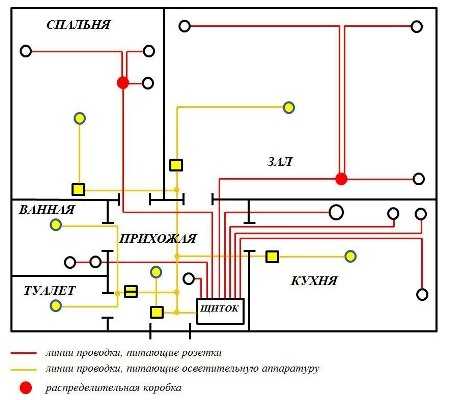

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план – схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

• Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Шаг второй: Прокладка трассы

• Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
• Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Шаг третий: Фурнитура и отделка.

• Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

• Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

• По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Шаг четвертый: Электрический щит

• Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Шаг пятый: Внешний энергоноситель.

• Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.

Электропроводка в спальне

» Домашняя электропроводка » Справочник по электропроводке
» Основная электропроводка в жилых помещениях
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: фотографий с полным пояснением и схем электропроводки в спальне с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Узнайте, чем делятся другие, на сайте Ask the Electrician:
Потрясающий веб-сайт, кстати. Скотт из Питтсбурга, штат Канзас.

Как установить электропроводку в спальне

Видео по электромонтажу Как подключить розетку GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Требования кодекса и спецификации энергоэффективности теперь включают следующие методы в проект новой или реконструированной спальни.

Все освещение должно быть включено либо: диммерными выключателями, либо датчиком присутствия с ручным включением, либо все люминесцентное освещение. Гардеробы площадью менее 70 кв. футов освобождаются от вышеуказанных требований к освещению.

Лампы накаливания в шкафах для одежды требуют минимального зазора в 12 дюймов от горючих материалов, таких как стены или край полки, измеренный по горизонтали. Горизонтальный зазор 6 дюймов допускается для встраиваемых ламп накаливания с крышками или люминесцентных светильников.

стиль = «очистить: слева»>

Базовая домашняя электропроводка для цепей и электрических устройств спальни

Электропроводка в спальне для тепла, романтики и стиля

План спальни и проект электропроводки

Потолочные вентиляторы Диммерные выключатели

Спальня Электротехнические нормы и правила
	Во всех занятых спальнях и в прихожей сразу за дверями спальни должны быть установлены стационарные детекторы дыма с резервным питанием от батарей.
	Arc Fault или AFCI требуется для всех розеток или цепей розеток в спальне.
	В спальнях могут потребоваться розетки или розетки с защитой от несанкционированного доступа. Эти розетки предотвращают доступ детей к электрическим компонентам.
	можно устанавливать там, где расстояние от пола до лопастей вентилятора составляет не менее 7 футов.
	Лампы накаливания в шкафах для одежды должны находиться на расстоянии не менее 12 дюймов от горючих материалов, таких как стены или край полки, при измерении по горизонтали. Горизонтальный зазор 6 дюймов допускается для встраиваемых ламп накаливания с крышками или люминесцентных светильников.
	могут потребоваться для энергосбережения и управления эффективностью освещения. Убедитесь, что диммерные выключатели и типы осветительных приборов совместимы.

Электропроводка в спальне

Все розетки в спальнях, потолочные вентиляторы, светильники и детекторы дыма должны быть подключены к цепям с защитой от дугового замыкания AFCI. В каждой спальне и на потолок или стена в точке, расположенной в центре области, обеспечивающей доступ в спальни. (см. подробнее об установке детекторов дыма).

Для романтической атмосферы Добавьте романтическую нотку в свою спальню, просто установив акцентное освещение, управляемое диммерами, улучшающими настроение.

Аккуратно расположенные дополнительные осветительные приборы помогут вам, пока вы читаете свой любимый роман перед сном, или станут теплым прикосновением, приглашающим на романтический вечер. Свечи — это приятное прикосновение, но когда дело доходит до новых функций освещения и элементов управления, вы не поверите, сколько контроля вы получите одним нажатием кнопки. Не забудьте добавить эти функции в свои электрические схемы.

На практической стороне

Правильное размещение емкостей устранить необходимость в неприглядных и небезопасных удлинителях при осмотре стена вашей кровати в отношении размещения емкостей для предметов такие как электрические одеяла, будильники и ваш любимый источник энергии. музыка. Другими соображениями для вашей домашней электропроводки для спален могут быть освещение прикроватной тумбочки, которое могут управляться так называемыми розетками с полугорячим переключением. Эти розетки позволяют удобно управлять прикроватной тумбочкой. свет от настенного выключателя, когда вы входите в спальню или внутри руки тянутся от твоей постели.

Не забывайте о важности телефона и настенных розеток, а также о кабельном телевидении.

Домашняя электропроводка для спальни требования безопасности Новый требуемый AFCI (цепь дугового замыкания прерывания) устройства уменьшают возможность возгорания и других опасностей. Новые проекты строительства и реконструкции потребуют добавления этого Защита АФКИ. Безопасность и автоматизация Улучшения в технологии беспроводного управления помогут вам расслабиться, зная, что элементы управления освещением находятся у вас под рукой, а система дистанционного управления может быть размещена на тумбочке и готова к использованию в любое время дня и ночи.

Умные дополнения для электропроводки в спальне

Усовершенствования потолочных вентиляторов по доступной цене обеспечивают разнообразие стилей, которые не только охлаждают летом, но и согревают зимой с помощью простых в использовании пультов дистанционного управления. Комбинированные блоки освещения и вентилятора также создадут настроение в вашей спальне, поэтому обязательно добавьте эти опции в электрические схемы вашей спальни.

Варианты электропроводки в дополнительной спальне

Освещение

Управление освещением Регулятор диммера.

Потолочный вентилятор Отличный поток воздуха для зимы или лета.

Детекторы дыма Взаимосвязанная защита по всему дому.

Цепь AFCI Безопасность цепи и защита от дуги.

Вопросы о проводке в спальне Вопрос от Уэса, домовладельца в Шарлотте, Северная Каролина: Как лучше всего добавить проводку для дополнительного освещения в спальне? Я хотел бы установить восемь 4-дюймовых встроенных светильников в главной спальне. В настоящее время у меня есть только потолочный вентилятор со светильником. Потолочный вентилятор управляется двумя выключателями и управляется с помощью пульта дистанционного управления. Я полагаю, что переключатели имеют красный и черный провода. Я хочу заменить потолочный вентилятор люстрой и использовать один из черных или красных проводов для питания восьми встроенных светильников. Какой провод использовать для питания встроенных светильников? Хочу заменить обычный выключатель на диммер. Также на чердаке, где я буду устанавливать встраиваемые банки, в месте установки новых светильников проходят существующие провода. Как далеко я должен перенести существующие провода от утопленных банок? Ответ Дейва: Электропроводка для светильников в спальне Поскольку имеется два выключателя для потолочного вентилятора и освещения, проводку можно адаптировать для дополнительных встроенных светильников и люстры, вам просто нужно будет следить за назначением выключателей, чтобы диммерный выключатель был установлен с правильным набором проводов. Существующая проводка на чердаке не должна соприкасаться с корпусами новых встраиваемых светильников. ВАЖНО: При добавлении дополнительной нагрузки к существующей цепи цепь должна быть проверена, чтобы убедиться, что она способна выдержать дополнительную расчетную нагрузку, чтобы предотвратить перегрузку существующей цепи. Потеря питания в цепи спальни Уильям спрашивает: я Потеря мощности для маленькой спальни. Я заменил автоматический выключатель, и все еще нет питания. Кроме того, что это еще один плохой выключатель, что еще может быть причиной проблемы? Ответ Дейва: Уильям, скорее всего, произошел обрыв связи с одним из проводников цепи спальни. Проводка цепи, соединения и устройства розеток должны быть проверены на наличие обгоревших или плохих контактов. После того, как проблема будет выявлена, потребуется надлежащий ремонт. Преобразование коммутируемых розеток в спальне в потолочные светильники или вентиляторы Джон из Халла, штат Айова, спрашивает: . Я хотел бы заменить переключаемые розетки в своих спальнях на потолочные светильники с переключателем или, возможно, потолочные вентиляторы. У меня есть основное питание с проводом 14-2, подходящим к однополюсному выключателю моей главной спальни; он переходит к розетке поблизости. Тот же выключатель в главной спальне подключается к другому выключателю в спальне, где он также питает ближайшую розетку. Затем однополюсный выключатель во второй спальне подключается к 3-й спальне, где он также питает одну коммутируемую розетку. Все белые в очереди были связаны вместе. Я уже проложил провод 14-2 в центр каждой комнаты до зоны выключателя. Вот где у меня есть вопрос; Как подключить выключатель для возможных потолочных вентиляторов или потолочных светильников; Нужна ли мне двойная бандажная коробка; и можно ли по-прежнему использовать розетку, не включая выключатель? Ответ Дейва: Джон, поскольку источник питания как горячего, так и нейтрального находится в настенном распределительном щитке спальни, то просто замените соединения, идущие от выключателя к розетке, на новый черный провод, идущий к потолочному светильнику, и соедините провод, который раньше шел в розетку вместе с черным от входящего питания. Белый нейтральный провод потолочного светильника соединяется с другими нейтральными проводами в распределительной коробке. Одинарную распределительную коробку можно заменить на двухсекционную, если потребуется дополнительный выключатель. Проверьте и убедитесь, что питание цепи отключено, прежде чем выполнять какую-либо проводку. Розетки, управляемые выключателем Марк из Ливуда, штат Канзас, спрашивает: . Я хочу подключить выключатель для управления двумя розетками. Можете ли вы объяснить мне процесс? Ответ Дэйва: Марк, Для электрических розеток требуется цепь, состоящая из источника питания, нейтрали и заземления, что обычно достигается путем прокладки кабеля с черными, белыми и оголенными медными проводами соответственно. Для этого приложения источник питания будет входить в положение переключателя, который будет подключен для управления только подачей питания или черным проводом входящего источника питания и черным проводом отходящего кабеля, ведущего к розеткам. Белые нейтральные провода и заземляющие провода сращиваются в месте расположения выключателя, а розетки соединяются параллельно от первого ко второму.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Посетите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по подключению Отлично подходит для любого проекта домашней проводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка розеток GFCI Электропроводка бытовых электрических цепей Розетки 120 и 240 В Электропроводка выключателей освещения Электропроводка 3- и 4-проводных электрических плит Розетка Устранение неполадок и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Проблема с розетками в спальне Джеральд спрашивает: Моя жена закоротила кофеварку, и теперь розетки в спальне не работают. Я уже заменил прерыватель, и у нас все еще есть проблема. Ответ Дэйва: Убедитесь, что кофеварка отключена от сети, и найдите на кухне сработавшую розетку GFCI. ВАЖНО: Розетки в спальне не должны находиться в той же цепи, что и розетка на кухне. Подробнее о спальне Почему не работает светильник в ванной? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Подключение красного и синего проводов потолочного вентилятора Как подключить красный и синий провода потолочного вентилятора? Как установить потолочные вентиляторы и выполнить электрические соединения. Безопасность электропроводки и проверка дома Устранение проблем с домашней электропроводкой: проверка электропроводки, проверка электропроводки дома, модернизация старой электропроводки дома. Электрические автоматические выключатели AFCI и GFCI Является ли автоматический выключатель AFCI и GFCI одним и тем же автоматическим выключателем? Электрическая проводка при использовании автоматических выключателей AFCI и GFCI, а также AFCI и GFCI в одном и том же выключателе. Модернизация электропроводки ручки и трубки Как заменить проводку ручки и трубки? Наиболее распространенные методы модернизации электропроводки ручек и трубок, Как обновить электропроводку для светильников и выключателей. Сколько розеток разрешено на цепь Сколько розеток можно подключить к 20-амперному автоматическому выключателю? Как узнать количество розеток для подключения в цепи. Как преобразовать коммутируемую розетку в некоммутируемую Как преобразовать коммутируемую розетку в постоянно горячую: Самый простой способ превратить полугорячую дуплексную розетку или коммутируемую розетку в постоянно горячую не так сложно. Как добавить потолочный светильник Установка проводки для потолочного светильника: Процесс установки электропроводки во многом зависит от доступа к месту. В некоторых случаях проводку электрической цепи можно протянуть от существующего потолочного светильника и провести к месту установки нового светильника. спальня — 1726

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Общие требования к электрооборудованию для отдельных помещений

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Марго Кавин

Электрические нормы действуют для защиты домовладельцев и жителей дома. Эти общие рекомендации дадут вам основы того, на что обращают внимание инспекторы по электротехнике, когда они рассматривают как проекты реконструкции, так и новые установки. Большинство местных правил основаны на Национальном электротехническом кодексе (NEC), документе, в котором изложены необходимые правила для всех аспектов электроустановки жилых и коммерческих помещений. NEC пересматривается каждые три года — в 2014, 2017 и т. д. — и иногда в Кодекс вносятся важные изменения. Поэтому убедитесь, что ваши источники информации основаны на самом последнем Кодексе. Перечисленные здесь требования к кодам основаны на стандарте NEC 2017 года.

Большинство местных кодов следуют NEC, но могут быть отклонения. Местные правила всегда имеют приоритет над NEC, когда есть различия, поэтому обязательно уточните в местном строительном отделе конкретные требования правил для вашей ситуации.

Большая часть NEC включает требования к общей электроустановке, применимые ко всем ситуациям, но есть и особые требования для отдельных помещений.

Смотреть сейчас: электрические правила для розеток в доме

Что такое электрические коды?

Электротехнические нормы и правила — это правила или законы, определяющие порядок прокладки электропроводки в жилых помещениях. Они используются для обеспечения безопасности и могут варьироваться от комнаты к комнате. Как правило, электротехнические правила следуют Национальным электротехническим правилам и правилам (NEC), но в первую очередь следует соблюдать местные правила.

Ванные комнаты

Из-за наличия воды к ванным комнатам предъявляются очень тщательно определенные требования. С их освещением, вентиляторами и розетками, которые могут питать фены и другие приборы, ванные комнаты потребляют много энергии и могут нуждаться в более чем одной цепи.

• Розетки должны питаться от 20-амперной цепи. Один и тот же контур может питать всю ванную комнату (розетки плюс освещение) при условии отсутствия обогревателей (в том числе вытяжных вентиляторов со встроенными нагревателями) и при условии, что контур обслуживает только одну ванную комнату и никакие другие помещения. В качестве альтернативы должна быть предусмотрена 20-амперная цепь только для розеток, а также 15- или 20-амперная цепь для освещения.
• Вентиляторы со встроенными нагревателями должны быть подключены к отдельным 20-амперным цепям.
• Все розетки в ванных комнатах должны иметь защиту от замыкания на землю (GFCI).
• В ванной комнате требуется как минимум одна розетка на 120 вольт в пределах 3 футов от внешнего края каждой раковины. Дуэльные раковины могут обслуживаться одной емкостью, расположенной между ними.
• Светильники в душевой или ванной комнате должны быть рассчитаны на влажные помещения, если только они не подвергаются воздействию струй душа, и в этом случае они должны быть рассчитаны на влажные места.

Кухня

Кухня потребляет больше всего электроэнергии, чем любая другая комната в доме. Пятьдесят лет назад кухня могла обслуживаться одной электрической цепью, но сегодня для новой кухни со стандартной бытовой техникой требуется как минимум семь цепей, а часто и больше.

• В кухнях должно быть не менее двух 20-амперных 120-вольтовых цепей «малых приборов», обслуживающих розетки в зонах столешницы. Это для портативных подключаемых устройств.
• Для электрической плиты/духовки требуется собственная выделенная цепь на 120/240 вольт.
• Посудомоечная машина и мусоропровод требуют собственных выделенных цепей на 120 вольт. Это могут быть цепи на 15 или 20 ампер, в зависимости от электрической нагрузки прибора (проверьте рекомендации производителя; обычно достаточно 15 ампер). Для контура посудомоечной машины требуется защита GFCI, а для контура удаления мусора — нет, если это не предусмотрено производителем.
• Для холодильника и микроволновой печи требуются отдельные 120-вольтовые цепи. Номинальная сила тока должна соответствовать электрической нагрузке прибора; это должны быть 20-амперные цепи.
• Все розетки на столешнице и любые емкости в пределах 6 футов от раковины должны быть защищены GFCI. Сосуды на столешнице должны располагаться на расстоянии не более 4 футов друг от друга.
• Кухонное освещение должно питаться от отдельной цепи на 15 ампер (минимум).

Гостиная, столовая и спальни

Стандартные жилые помещения потребляют относительно мало энергии, но имеют четко определенные электрические требования. Эти области обычно обслуживаются стандартными 120-вольтовыми цепями на 15 или 20 ампер, которые могут обслуживать более одной комнаты.

• В этих комнатах необходимо, чтобы настенный выключатель был размещен рядом с входной дверью комнаты, чтобы вы могли осветить комнату, войдя в нее. Этот переключатель может управлять либо потолочным светильником, либо настенным светильником, либо розеткой для подключения лампы. Потолочное крепление должно управляться настенным выключателем, а не тяговой цепью.
• Настенные розетки можно размещать на расстоянии не более 12 футов друг от друга на любой поверхности стены. Любой участок стены шириной более 2 футов должен иметь розетку.
• В столовых обычно требуется отдельная 20-амперная цепь для одной розетки, используемой для микроволновой печи, развлекательного центра или оконного кондиционера.

Лестницы

На лестницах необходимо соблюдать особую осторожность, чтобы убедиться, что все ступени правильно освещены, чтобы свести к минимуму опасность падения.

• Вверху и внизу каждого лестничного марша требуются трехпозиционные выключатели, чтобы свет можно было включать и выключать с обоих концов.
• Если лестница поворачивает на лестничную площадку, вам может понадобиться добавить дополнительные осветительные приборы, чтобы все зоны были освещены.

Коридоры

Эти области могут быть длинными и нуждаться в соответствующем потолочном освещении. Не забудьте разместить достаточное освещение, чтобы при ходьбе не отбрасывались тени. Помните, коридоры часто служат путями эвакуации в случае возникновения чрезвычайных ситуаций.

• Коридор длиной более 10 футов должен иметь розетку общего назначения.
• В каждом конце коридора требуются трехпозиционные выключатели, позволяющие включать и выключать потолочный свет с обоих концов.
• Если есть несколько дверей, обслуживаемых коридором, например, в спальню или две, вы можете добавить четырехпозиционный переключатель рядом с дверью за пределами каждой комнаты.

Шкафы

Шкафы поставляются со многими правилами, касающимися типа приспособления и размещения.

• Светильники с лампочками накаливания (которые сильно нагреваются) должны быть закрыты колпаком или другим покрытием и не должны устанавливаться ближе 12 дюймов от мест хранения одежды (или 6 дюймов для встраиваемых светильников).
• Светильники со светодиодными лампами должны находиться на расстоянии не менее 12 дюймов от мест хранения (или 6 дюймов для встраиваемых).
• Светильники с компактными люминесцентными лампами могут находиться в пределах 6 дюймов от места хранения.
• Все накладные (не встраиваемые) светильники должны быть на потолке или стене над дверью.

Прачечная

Потребности в электроэнергии в прачечной будут варьироваться в зависимости от того, электрическая или газовая сушилка для белья.

• В прачечной требуется как минимум одна 20-амперная цепь для розеток, обслуживающих прачечное оборудование; эта цепь может питать стиральную машину или газовую сушилку.
• Для электрической сушилки требуется собственная цепь на 30 ампер и 240 вольт, соединенная четырьмя проводниками (в старых схемах часто было три проводника).
• Все розетки должны иметь защиту GFCI.

Гараж

Согласно NEC 2017 года, в недавно построенных гаражах требуется как минимум одна выделенная 120-вольтовая 20-амперная цепь, которая обслуживает только гараж. Эта цепь также может питать розетки, установленные снаружи гаража.

• Внутри гаража должен быть хотя бы один выключатель, управляющий освещением. Трехпозиционные выключатели рекомендуется устанавливать для удобства между дверями.
• В гаражах должна быть как минимум одна розетка, в том числе по одной на каждое машино-место.
• Все розетки в гараже должны иметь защиту GFCI.

Дополнительные требования

Требования AFCI . NEC требует, чтобы практически все ответвления для освещения и розеток в доме имели защиту от дугового замыкания (AFCI). Это форма защиты, которая предотвращает искрение (дуговой разряд) и тем самым снижает вероятность возгорания. Обратите внимание, что требование AFCI является дополнением к любой требуемой защите GFCI — AFCI не заменяет и не устраняет необходимость в защите GFCI.

Требования AFCI применяются в основном в новом строительстве — нет необходимости обновлять существующую систему, чтобы она соответствовала требованиям AFCI в новом строительстве. Однако, согласно версии NEC 2017 года, когда домовладельцы обновляют или заменяют неисправные розетки или другие устройства, они должны добавить защиту AFCI в этом месте. Это можно сделать несколькими способами:

• Стандартный автоматический выключатель можно заменить специальным автоматическим выключателем AFCI. Это работа для лицензированного электрика. Это создаст защиту AFCI для всей цепи.
• Неисправную розетку можно заменить розеткой AFCI.
