Рассчитать мощность котла отопления: Расчет котла отопления частного дома — онлайн калькулятор мощности котла

Расчет мощности котла отопления, давление, кпд, мощность для дома

Отопительный котел – это основа системы отопления, это основной прибор, производительность которого будет определять возможность коммуникационной сети обеспечивать дом количеством тепла, которое необходимо. И если произвести расчет мощности котла отопления грамотно и правильно, то это исключит возникновение лишних расходов, которые связаны с покупкой приборов и их работой. Подобранный по предварительным вычислениям котел будет работать с такой теплоотдачей, которая заложена в него производителем – это будет способствовать сохранению его технических параметров.

Напольный котел отопления

• На чем основывается расчет?
• Характеристики, которые будут влиять на расчет
• Что учитывается в обязательном порядке?
• Учитываем теплопотери
• Простейшая формула
• Пример расчета

На чем основывается расчет?

Расчет мощности котла отопления – это важный момент. Мощность, как правило, можно сравнить со всей теплоотдачей отопительной системы, которая будет обеспечивать дом с определенными размерами, с заданным количеством этажей, теплотехническими свойствами.

Чтобы обустроить одноэтажный загородный или частный дом, не понадобится совсем уж мощный котел отопления.

Так, в расчетах производительности котла для автономного дома площадь – это основной параметр, если рассматривать теплотехнику здания в соответствии с климатом региона. Так, площадь дома – это важнейший параметр, чтобы произвести расчет котла для отопления.

Характеристики, которые будут влиять на расчет

Те, кто хотят произвести расчет котла для отопления дома с максимальной точностью, могут использовать методику, которую предоставляет СНиП II-3-79. В данном случае профессиональные расчеты будут учитывать следующие факторы:

• Среднестатистическая температура региона в самое холодное время.
• Изоляционные свойства материалов, которые использовались для постройки ограждающих конструкций.
• Вид разводки отопительного контура.
• Соотношение площади несущих конструкций и проемов.
• Отдельные сведения о каждой комнате.

План дома — один из основных документов для проведения расчета мощности котла

Как рассчитать мощность котла отопления? Чтобы выполнить точнейшие расчеты, применяется даже такая информация, как данные о единицах бытовой и цифровой техники, — ведь все это тоже каким-то образом выделяет тепло в помещения.

Однако заметим, что не каждый владелец отопительной системы требует профессиональных расчетов – обычно принято приобретать автономные контуры отопления с приборами с запасом мощности.

Так, кпд котлов отопления может быть выше расчетных значений, тем более – они, как правило, округляются.

Что учитывается в обязательном порядке?

Как посчитать мощность котла отопления, какие данные должны присутствовать в обязательном порядке? Следует запомнить одно правило: каждые 10 кв.

м коттеджа с изоляционными характеристиками,  стандартным пределом высоты потолка (до 3 м) будут требовать примерно 1 кВт для отопления. К мощности котла, который предназначен для совместной работы в обогреве и горячем водоснабжении, нужно будет добавить не меньше 20%.

Мощность котла в зависимости от площади дома

Автономные контур отопления, который имеет нестабильное давление в котле отопления, нужно будет снабдить прибором, чтобы его запас мощности был выше, чем расчетное значение не менее, чем на 15 процентов. К мощности котла, который обеспечивает отопление и горячее водоснабжение, требуется добавить 15%.

Учитываем теплопотери

Отметим, что независимо от того, рассчитывается ли мощность электрического котла, котла на газу, на дизеле или на дровах, — в любом случае, работу отопительной системы будут сопровождать потери тепла:

• Необходимо проветривание помещений, однако если окна будут открыты постоянно, то дом потеряет около 15% энергии.
• Если стены слабо утеплены, то уйдет 35% тепла.
• Через оконные проемы будет уходить 10% тепла, а если рамы старого образца – то еще больше.
• Если пол не утеплен, то в подвал или землю будет отдано 15% тепла.
• Через крышу уйдет 25% тепла.

Перед тем, как расчитать котел отопления, следует учесть, что если имеет место хоть один из этих факторов, то следует отобразить это в расчетах.

Теплопотери дома

Простейшая формула

Теплотехнические расчеты в любом случае должны будут быть округлены, а также увеличены для того чтобы обеспечить запас мощности. Именно поэтому для того, как определить мощность котла отопления, можно будет использовать очень простую формулу:

W = S*Wуд.

Здесь S – это общая площадь отапливаемого здания, которая учитывает жилые и бытовые комнаты в кВ.м.

W – это мощность отопительного котла, кВт.

Wуд. – это среднестатистическая удельная мощность, данный параметр применяется для расчетов с учетом определенной климатической зоны, кВт/кв.м. И стоит заметить, что данная характеристика основана на многолетнем опыте работы разных систем отопления в регионах. И когда мы умножаем площадь на этот показатель, то получим усредненное значение мощности. Его нужно будет корректировать на основе особенностей, которые перечислены выше.

Пример расчета

Рассмотрим пример, используя калькулятор мощности котла отопления. Природный газ выступает самым доступным топливом, которое используется в России. По этой причине оно настолько распространено и востребовано. Поэтому сделаем расчет мощности газового котла. А в качестве примера возьмем частный дом с площадью 140 кв.м. Территория – Краснодарский край. Также в примере учитываем, что наш котел будет обеспечивать не только отопление дома, но и сантехнические приборы водой. Расчеты будем делать для системы с естественной циркуляцией, давление здесь не будет поддерживаться насосом циркуляции.

Удельная мощность – 0.85 кВт/кв.м.

Так, 140 кв.м/10 кв.м = 14 – это промежуточный коэффициент расчетов. Он будет предусматривать условие, что на каждые 10 кв.м отапливаемых помещений потребуется 1 кВт тепла, которое будет давать котел.

14 * 0.85 = 11.9 кВт.

Мы получаем тепловую энергию, которая будет нужна дому, которые имеет стандартные теплотехнические свойства. Чтобы обеспечить горячее водоснабжение для душа, раковины – будем добавлять еще 20%.

11.9 + 11.9 * 0.2 = 14.28 кВт.

Мы не используем циркуляционный насос, поэтому нам следует помнить, что давление здесь может быть нестабильным. Поэтому мы должны добавить еще 15% для обеспечения запаса теплоэнергии.

14.28 + 11.9 * 0.15 = 16.07 кВт.

Также следует помнить, что будут некоторые утечки тепла. Именно поэтому мы должны округлить наш результат к большему значению. Таким образом, нам потребуется отопительный котел с мощностью минимум 17 кВт.

Как правило, расчет мощности котла отопления осуществляется еще на этапе проектирования здания. Ведь для того чтобы система отопления работала эффективно, требуются специфические условия – обустройство топочного помещения, снабжение помещений дымоходом и вентиляцией.

Расчёт мощности промышленного котла в зависимости от утепления помещений

Правильный выбор мощности тепловых агрегатов позволяет обеспечить заданный температурный режим на объекте с наименьшими затратами на энергоноситель, не переплачивать за отопительное оборудование, монтаж, наладку и обслуживание. Рассчитывается тепловая мощность котлов отопления при разработке раздела проектов новых и реконструируемых производственных или жилых объектов «Вентиляция, тепловые сети, отопление и кондиционирование» или отдельного проекта отопления. Рассмотрим методику расчета тепловой мощности отопительного агрегата по площади и качеству утепления стен.

Параметры для определения мощности котлов отопления

Перед выполнением расчета делают анализ строительной документации, проводят визуальное и теплотехническое обследование объекта. Это необходимо для определения исходных данных, необходимых для вычисления тепловой мощности отопительного котла.

Для расчета нужна следующая информация об объекте:

• Назначение: жилой дом, производственный цех или завод, склад, терминал, коммерческий или офисный центр и т.д.
• План помещений и стационарного оборудования: расположение, размеры окон и дверей, тепловыделяющих установок, других точек потерь и выделения тепла.
• Тип объекта: каркасное, бескаркасное, кирпичное, быстровозводимое здание.
• Материалы, применяемые в строительстве, вид теплоизоляции: кирпич, бетонные блоки, плиты, минеральная вата, вспененные полимеры и т.д,

Для определения мощности электрических котлов отопления также необходимы данные о требуемых температурных режимах во всех помещениях и их зонах. При наличии ГВС с автономными бойлерами косвенного нагрева требуются данные о предполагаемом расходе горячей воды.

При реконструкции объекта также часто проводят теплотехническое обследование с тепловизором для определения фактических теплопотерь, которые могут не соответствовать проектным нормам при длительной эксплуатации объекта.

Методика расчета

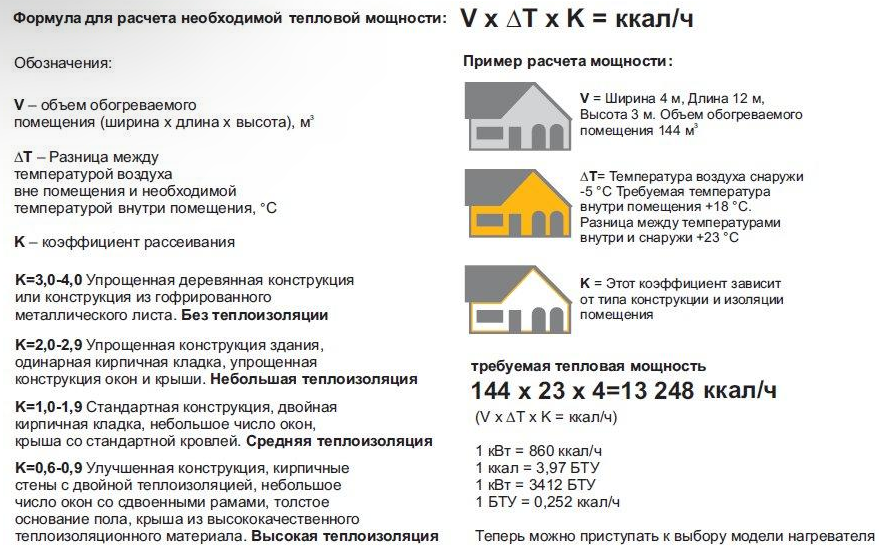

Расчет мощности котлов отопления при проектировании осуществляется по утвержденной методике. Для приблизительного расчета пользуются упрощенной формулой:

где W — мощность котла, V — объем помещений отапливаемого объекта, ΔТ — разница требуемой температуры в помещениях и средней наружной температуры в холодный сезон, К — коэффициент теплопотерь, k перев — коэффициент перевода единиц измерения.

Значение К определяют в результате обследования объекта или по данным проекта здания или сооружения. Величина коэффициента теплопотерь составляет:

• 0,5–0,8 — для объектов с хорошо утепленными стенами, кровлей и фундаментом, небольшим количеством окон малой площади и дверей.
• 0,9–1,8 — для зданий и сооружений со средним количеством окон и дверей, среднеутепленными стенами, свайным фундаментом.
• 1,9–2,8 — для объектов упрощенной конструкции с обшивкой из профлиста.
• 3–4 — для неутепленных объектов.

Величину ΔТ определяют как разность наружной и внутренней температуры. Значение последней берут из актуального СНиПа. В нормативах указана требуемая температура для каждого типа помещения: жилого, складского, производственного, объекта без постоянного присутствия людей и т.д.

Наружная температура берется из справочных таблиц температуры для климатической зоны, где расположен объект.

Объем помещений V определяется как высота помещения, умноженная на площадь.

Также расчеты мощности котла отопления осуществляются с учетом протекающих на объекте технологических процессов с выделением или поглощением тепла и выполняются для производственных предприятий. Но в большинстве случаев для небольших объектов достаточно упрощенной методики.

Для удобства подбора оборудования на сайте компании «Невский» разработан калькулятор расчета мощности котла отопления по площади и параметрам помещения. Опция позволяет не тратить время на поиск справочных значений и вычисления: необходимо просто ввести известные данные и получить результат.

Компания «Невский» предлагает большой выбор оборудования для ГВС и отопительных систем. У нас можно выгодно купить промышленные котлы отопления «Невский» и другие комплектующие. Все подробности можно уточнить, позвонив по номеру 8 800 100-24-65 или отправив нам сообщение в WhatsApp +7 931 346-88-78

Как рассчитать мощность газового котла: формулы и примеры

Перед проектированием системы отопления, монтажом отопительного оборудования важно выбрать газовый котел, способный вырабатывать необходимое количество тепла для помещения. Поэтому важно подобрать устройство такой мощности, чтобы его производительность была максимально высокой, а ресурс большим.

Мы расскажем о том, как рассчитать мощность газового котла с высокой точностью и с учетом определенных параметров. В представленной нами статье подробно описаны все виды теплопотерь через проемы и строительные конструкции, даны формулы для их расчета. На конкретном примере знакомятся с особенностями производства расчетов.

Содержание статьи:

• Типичные ошибки при выборе котла
• Что такое теплопотери помещения?
• Формулы расчета тепловых потерь
• Пример расчета тепловых потерь
  • Расчет тепловых потерь стен
  • Расчет тепловых потерь окон
  • Определение тепловых потерь дверей
  • Расчет теплового сопротивления пола
  • Расчет тепловых потерь через потолок
  • Определение теплопотерь с учетом инфильтрации
• Расчет мощности котла
• Выводы и полезное видео по теме

Типичные ошибки при выборе котла

Правильный расчет мощности газового котла позволит не только сэкономить на расходных материалах, но и повысить КПД устройства. Оборудование, тепловыделение которого превышает фактическую потребность в тепле, не будет эффективно работать, когда недостаточно мощное устройство не сможет должным образом обогреть помещение.

Имеется современное автоматизированное оборудование, самостоятельно регулирующее подачу газа, что исключает необоснованные расходы. Но если такой котел выполняет свою работу на пределе, то срок его службы сокращается.

В результате снижается КПД оборудования, быстрее изнашиваются детали, образуется конденсат. Поэтому возникает необходимость расчета оптимальной мощности.

Фотогалерея

Фото

Основным условием установки газового котла является монтаж внутренней газовой сети, подключенной к централизованному газоснабжению, группе баллонов или газгольдеру

При выборе газового котла важно необходимо учитывать диаметр трубопроводов газовой и отопительной систем. Для установки двухконтурного котла дом должен быть оборудован системой водоснабжения, минимальное давление в которой также требует учета перед покупкой

Для грамотного выбора газового котла необходимо учитывать давление в магистрали подачи газа. При подключении к централизованной сети указывается поставщиком топлива

Мощность газового оборудования напрямую связана с размером агрегата, типом установки и конструкцией

Настенный вариант более компактен, но должен Отметим, что за 1 минуту настенный бойлер нагревает всего 0,57 л воды на 25º. Для дачи или квартиры это приемлемо, для отопления большого дома нужен агрегат помощнее

Напольные газовые котлы приобретаются, если объем теплоносителя, циркулирующего по системе, более 150 л. Мощность варьируется от 10 до 55 и более кВт

Напольные газовые котлы могут использоваться как в качестве котла отопления, так и в качестве водонагревателя, способны одновременно обеспечивать водой 4 водоразборные точки

Напольное газовое оборудование для систем отопления выпускается в широкий выбор модификаций, объем которых может достигать 280 л

Условия установки газового котла

Подвод трубопроводов к оборудованию

Внутренний газопровод

Размеры и тип исполнения

Варианты мощности для настенных вариантов

Котел напольный для большого дома

Котел как водонагреватель

Объем напольных газовых котлов

3 Есть есть мнение, что мощность котла зависит исключительно от площади помещения, и для любого дома оптимальным будет расчет 100 Вт на 1 кв.

м. Поэтому, чтобы подобрать мощность котла, например, для дома в 100 кв. м потребуется оборудование, вырабатывающее 100*10=10 000 Вт или 10 кВт.

Такие расчеты в корне неверны в связи с появлением новых отделочных материалов, улучшенных утеплителей, снижающих потребность в покупке мощного оборудования.

Мощность газового котла подбирается с учетом индивидуальных особенностей дома. Правильно подобранное оборудование будет работать максимально эффективно при минимальном расходе топлива

Произвести расчет мощности Существует два способа обогрева — вручную или с помощью специальной программы Valtec, которая предназначена для профессиональных высокоточных расчетов.

Требуемая мощность оборудования напрямую зависит от теплопотерь помещения. Узнав норму теплопотерь, можно рассчитать мощность газового котла или любого другого отопительного прибора.

Что такое потери тепла в помещении?

Любое помещение имеет определенные потери тепла. Тепло уходит из стен, окон, полов, дверей и потолков, поэтому задача газового котла – компенсировать количество выделяющегося тепла и обеспечивать определенную температуру в помещении. Для этого требуется определенная тепловая мощность.

Экспериментально установлено, что наибольшее количество тепла уходит через стены (до 70%). Через крышу и окна может выходить до 30 % тепловой энергии, а через систему вентиляции – до 40 %. Наименьшие теплопотери у двери (до 6%) и пола (до 15%)

На теплопотери дома влияют следующие факторы.

• Расположение дома. Каждый город имеет свои климатические особенности. При расчетах тепловых потерь необходимо учитывать критическую отрицательную температуру, характерную для региона, а также среднюю температуру и продолжительность отопительного сезона (для точных расчетов с помощью программы).
• Расположение стен относительно сторон света. Известно, что роза ветров располагается с северной стороны, поэтому теплопотери стены, расположенной в этом месте, будут наибольшими. Зимой холодный ветер дует с большой силой с западной, северной и восточной сторон, поэтому теплопотери этих стен будут выше.
• Площадь отапливаемого помещения. Количество отходящего тепла зависит от размеров помещения, площади стен, потолков, окон, дверей.
• Теплотехника строительных конструкций. Любой материал имеет свой коэффициент термического сопротивления и коэффициент теплопередачи — способность пропускать через себя определенное количество тепла. Чтобы это узнать, нужно воспользоваться табличными данными, а также применить определенные формулы. Информацию о составе стен, потолков, полов, их толщине можно найти в техническом плане жилья.
• Оконные и дверные проемы. Размер, модификация двери и стеклопакета. Чем больше площадь оконных и дверных проемов, тем выше теплопотери. В расчетах важно учитывать характеристики установленных дверей и стеклопакетов.
• Вентиляционный учет . Вентиляция в доме есть всегда, вне зависимости от наличия искусственных вытяжек. Через открытые окна помещение проветривается, создается движение воздуха при закрывании и открывании входных дверей, люди перемещаются из комнаты в комнату, что способствует уходу теплого воздуха из помещения, его циркуляции.

Зная вышеперечисленные параметры, можно не только рассчитать и определить мощность котла, но и выявить места, нуждающиеся в дополнительном утеплении.

Формулы расчета тепловых потерь

Эти формулы можно использовать для расчета тепловых потерь не только частного дома, но и квартиры. Перед началом расчетов необходимо изобразить план помещения, отметить расположение стен относительно сторон света, обозначить окна, дверные проемы, а также рассчитать размеры каждой стены, оконного и дверного проемов.

Для определения теплопотерь необходимо знать структуру стены, а также толщину используемых материалов. Расчеты учитывают кладку и утепление

При расчете тепловых потерь используются две формулы — по первой определяется значение теплового сопротивления ограждающих конструкций, а по второй — тепловые потери.

Для определения теплового сопротивления используют выражение:

R = B/K

Здесь:

• R — значение теплового сопротивления ограждающих конструкций, измеренное в (м ² * K ) / Вт.
• К — коэффициент теплопроводности материала, из которого изготовлена ​​ограждающая конструкция, измеряется в Вт/(м*К).
• В — толщина материала, записанная в метрах.

Коэффициент теплопроводности К — табличный параметр, толщина В берется из технического плана дома.

Коэффициент теплопроводности является табличной величиной, зависит от плотности и состава материала, может отличаться от табличной, поэтому важно ознакомиться с технической документацией на материал (+)

также используется основная формула для расчета теплопотерь:

Q = L×S×dT/R

В выражении:

• Q — потери тепла, измеряемые в ваттах.
• S — площадь ограждающих конструкций (стены, полы, потолки).
• dT — разница между заданной температурой внутри помещения и снаружи, измеренная и записанная в градусах Цельсия.
• R — значение термического сопротивления конструкции, м ² • С/Вт, которое находится по формуле выше.
• L — коэффициент в зависимости от ориентации стен относительно сторон света.

Имея под рукой необходимую информацию, можно вручную рассчитать теплопотери здания.

Пример расчета теплопотерь

В качестве примера рассчитаем теплопотери дома с заданными характеристиками.

На рисунке показан план дома, для которого мы рассчитаем потери тепла. При составлении индивидуального плана важно правильно определить ориентацию стен относительно сторон света, рассчитать высоту, ширину и длину конструкции, а также отметить расположение оконных и дверных проемов, их размеры ( +)

Исходя из плана, ширина строения 10 м, длина 12 м, высота потолков 2,7 м, стены ориентированы на север, юг, восток и запад. В западную стену встроены три окна, два из них имеют размеры 1,5х1,7 м, одно – 0,6х0,3 м.

При расчете кровли учитывают слой утеплителя, отделочный и кровельный материал. Паро- и гидроизоляционные пленки, не влияющие на теплоизоляцию, не учитывают

В южную стену встроены двери размером 1,3×2 м, также имеется маленькое окно 0,5×0,3 м. С восточной стороны два окна 2,1×1,5 м и одно 1,5×1,7 м.

Стены состоят из трех слоев:

• обшивка стен ДВП (изоплит) снаружи и внутри по 1,2 см, коэффициент 0,05.
• стекловата, расположенная между стенами, ее толщина 10 см и коэффициент 0,043.

Тепловое сопротивление каждой стены рассчитывается отдельно, т.к. учитывается расположение конструкции относительно сторон света, количество и площадь проемов. Подведены итоги расчета стены.

Пол многослойный, по всей площади выполнен по одной технологии, включает:

• доска обрезная шпунтованная, толщина 3,2 см, коэффициент теплопроводности 0,15.
• Сухой выравнивающий слой ДСП толщиной 10 см с коэффициентом 0,15.
• утеплитель — минеральная вата толщиной 5 см, коэффициент 0,039.

Предположим, что в полу нет люков, ухудшающих теплотехнику. Поэтому расчет производится для площади всех комнат по единой формуле.

Потолки изготовлены из:

• 4 см деревянных щитов с коэффициентом 0,15.
• минеральная вата 15 см, ее коэффициент 0,039.
• паро-, гидроизоляционный слой.

Предположим, что потолок также не имеет выхода на чердак над жилым или подсобным помещением.

Дом находится в Брянской области, в городе Брянске, где критическая минусовая температура -26 градусов. Опытным путем установлено, что температура земли +8 градусов. Желаемая температура в помещении +22 градуса.

Расчет тепловых потерь стены

Чтобы найти общее термическое сопротивление стены, необходимо сначала рассчитать термическое сопротивление каждого из ее слоев.

Слой стекловаты имеет толщину 10 см. Это значение необходимо перевести в метры, то есть:

B = 10 × 0,01 = 0,1

Получилось значение B = 0,1. Коэффициент теплопроводности теплоизоляции равен 0,043. Подставляем данные в формулу термического сопротивления и получаем:

R _стекло =0,1/0,043=2,32

По аналогичному примеру рассчитываем теплостойкость изоплита:

R _изопл =0,012/0,05=0,24 будет равна сумме термических сопротивлений каждого слоя, учитывая, что у нас два слоя ДВП.

R = R _стекло + 2×R _изопл =2,32+2×0,24=2,8

Определив общее термическое сопротивление стены, можно найти потери тепла. Для каждой стены они рассчитываются отдельно. Вычислите Q для северной стены.

Дополнительные коэффициенты позволяют учитывать в расчетах теплопотери стен, расположенных в разных точках мира

Исходя из плана, северная стена не имеет оконных проемов, ее длина 10 м, высота составляет 2,7 м. Тогда площадь стены S вычисляется по формуле:

S _{северная стена} =10×2,7=27

Рассчитываем параметр dT. Известно, что критическая температура окружающей среды для Брянска составляет -26 градусов, а желаемая температура воздуха в помещении +22 градуса. Затем

dT = 22 — (- 26) = 48

Для северной стороны дополнительно учитывается коэффициент L = 1,1.

В таблице приведены коэффициенты теплопроводности некоторых материалов, применяемых при возведении стен. Как видим, минвата пропускает через себя минимальное количество тепла, железобетон — максимальное

Проведя предварительные расчеты, можно воспользоваться формулой расчета теплопотерь:

Q _{северные стены} = 27×48×1,1/2,8 = 509 (Вт)

Рассчитываем теплопотери для западной стены. Исходя из данных, в него встроено 3 окна, два из них имеют размеры 1,5х1,7 м и одно – 0,6х0,3 м. Рассчитываем площадь.

Ю _{Западная стена1} =12×2,7=32,4.

Из общей площади западной стены необходимо исключить площадь окон, т.к. их теплопотери будут разными. Для этого нужно рассчитать площадь.

S _Окно1 =1,5×1,7=2,55

S _окно2 =0,6×0,4=0,24

Для расчетов теплопотерь будем использовать площадь стен без учета площади окон, то есть:

S _{западная стена} =32,4-2,55×2-0,24=25,6

Для западной стороны приростной коэффициент равен 1,05. Подставить полученные данные в основную формулу расчета теплопотерь.

Q _{западная стена} =25,6×1,05×48/2,8=461.

Аналогичные расчеты делаем для восточной стороны. Здесь 3 окна, одно размером 1,5х1,7 м, два других – 2,1х1,5 м. Вычисляем их площадь.

S _окно3 =1,5×1,7=2,55

S _окно4 =2,1×1,5=3,15

Площадь восточной стены:

×

S _{2,9255 восточной стены1 90 0003}

Из общей площади стены вычитаем значения площади окон:

S _{восточная стена} =32,4-2,55-2×3,15=23,55

Дополнительный коэффициент для восточной стена -1,05. На основании данных рассчитываем теплопотери восточной стены.

Q _{восточная стена} =1,05×23,55×48/2,8=424

На южной стене дверь с параметрами 1,3х2 м и окно 0,5х0,3 м. Вычисляем их площадь.

S _окно5 =0,5×0,3=0,15

S _дверь =1,3×2=2,6

Площадь южной стены будет равна:

S

S _{южной стены61 902 2,7=27}

Определяем площадь стены без учета окон и дверей.

S _{южные стены} =27-2,6-0,15=24,25

Рассчитаем теплопотери южной стены с учетом коэффициента L = 1.

Q _{южных стен} =1×24,25×48/2,80=416

Определив теплопотери каждой стены, Вы можно найти их суммарные теплопотери по формуле:

Q _стены = Q _{южные стены} + Q _{восточная стена} + Q _{западная стена} + Q _{северные стены}

Подставив значения, получим:

Q _стены = 509+ 461 + 424 + 416 = 1810 Вт

В результате теплопотери стен составили 1810 Вт в час.

Расчет теплопотерь окон

В доме 7 окон, три из них имеют размеры 1,5×1,7 м, два – 2,1×1,5 м, одно – 0,6×0,3 м и еще одно – 0,5×0,3 м.

Окна размерами 1,5×1,7 м представляют собой двухкамерный профиль ПВХ с двутавровым стеклом. Из технической документации можно узнать, что его R=0,53. Окна размерами 2,1×1,5 м двухкамерные с аргоном и двутавровым стеклом; имеют термическое сопротивление R=0,75, окна 0,6х0,3 м и 0,5×0,3 — R=0,53.

Площадь окон рассчитана выше.

S _окно1 =1,5×1,7=2,55

S _окно2 =0,6×0,4=0,24

S _окно3 =2,1×1,5=3,15 окно 4

3 256 =0,5×0,3=0,15

Также важно учитывать ориентацию окон относительно сторон света.

Обычно термическое сопротивление для окон рассчитывать не нужно, этот параметр указывается в технической документации на изделие

Рассчитываем теплопотери западных окон с учетом коэффициента L = 1,05. Сбоку 2 окна размерами 1,5×1,7 м и одно 0,6×0,3 м.

Q _окно1 =2,55×1,05×48/0,53=243

Q _окно2 =0,24×1,05×48/0,53=23 6 = 243×2+23=509

С южной стороны окно 0,5×0,3, его R=0,53. Рассчитаем его теплопотери с учетом коэффициента 1,

Q _{южное окно} =0,15*48×1/0,53=14

На восточной стороне 2 окна размерами 2,1×1,5 и одно окно 1,5×1,7. Рассчитываем потери тепла с учетом коэффициента L = 1,05.

Q _окно1 =2,55×1,05×48/0,53=243

Q _окно3 =3,15×1,05×48/075=212

Суммируем теплопотери восточных окон.

Q _{восточное окно} =243+212×2=667.

Суммарные теплопотери окон будут равны:

Q _окна = Q _{восточное окно} + Q _{южное окно} + Q _{подокно} =667+14+509=1190

Всего через окна выходит 1190 Вт тепловой энергии.

Определение теплопотерь двери

Дом имеет одну дверь, встроена в южную стену, имеет размеры 1,3×2 м. По паспортным данным теплопроводность материала двери 0,14, толщина 0,05м. Благодаря этим показателям можно рассчитать тепловое сопротивление двери.

R _дверь =0,05/0,14=0,36

Для расчетов необходимо вычислить ее площадь.

S _дверь =1,3×2=2,6

Рассчитав тепловое сопротивление и площадь, можно найти потери тепла. Дверь расположена с южной стороны, поэтому используем дополнительный коэффициент 1.

Q _дверь =2,6×48×1/0,36=347.

Итого, через дверь выходит 347 ватт тепла.

Расчет теплового сопротивления пола

Согласно технической документации пол многослойный, выполнен одинаково по всей площади, имеет размеры 10х12 м. Вычисляем его площадь.

S _пол =10×12=210.

В состав пола входят доски, ДСП и утеплитель.

Из таблицы вы можете узнать коэффициенты теплопроводности некоторых материалов, используемых для покрытия пола. Этот параметр также может быть указан в технической документации на материалы и может отличаться от таблицы 9.0003

Термическое сопротивление необходимо рассчитывать для каждого слоя пола отдельно.

R _плиты =0,032/0,15=0,21

R _ДСП =0,01/0,15= 0,07 общее тепловое сопротивление пола:

R _пол = R _плиты + R _ДСП + R _{утеплит} =0,21+0,07+1,28=1,56

Учитывая, что зимой температура земли держится на уровне +8 градусов, разница температур составит быть равным:

dT = 22-8 = 14

Используя предварительные расчеты, можно найти теплопотери дома через пол.

При расчете теплопотери пола учитываются материалы, влияющие на теплоизоляцию (+)

При расчете теплопотери пола учитываем коэффициент L = 1.

Q _пол =210×14×1/1,56=1885

Суммарные теплопотери пола составляют 1885 Вт.

Расчет теплопотерь через потолок

При расчете теплопотерь перекрытия учитывают слой минеральной ваты и деревянные панели. Паро- и гидроизоляция не участвует в процессе теплоизоляции, поэтому не учитываем. Для расчетов нам необходимо найти термическое сопротивление деревянных досок и слоя минеральной ваты. Используем их коэффициенты теплопроводности и толщину.

Р _{Деревенский щит} =0,04/0,15=0,27

Р _мин. =0,05/0,039=1,28

Общее тепловое сопротивление будет равно сумме Р _{сель щит} и Р _мин. .

R _крыша =0,27+1,28=1,55

Площадь потолка такая же, как и пола.

S _{потолок} = 120

Далее расчет теплопотерь потолка с учетом коэффициента L = 1.

Q _{потолок} =120×1×48/1,55=3717

Всего через потолок уходит 3717 Вт.

В таблице представлены популярные утеплители для потолков и их коэффициенты теплопроводности. Пенополиуретан – самый эффективный утеплитель; солома имеет самый высокий коэффициент тепловых потерь.

Для определения общих теплопотерь дома необходимо прибавить теплопотери стен, окон, дверей, потолка и пола.

Q _итого = 1810 + 1190 + 347 + 1885 + 3717 = 8949 Вт

Для обогрева дома с заданными параметрами необходим газовый котел, поддерживающий мощность 8949 Вт или около 10 кВт.

Определение теплопотерь с учетом инфильтрации

Инфильтрация — естественный процесс теплообмена между внешней средой, происходящий при перемещении людей по дому, при открывании входных дверей, окон.

Для расчета теплопотерь можно использовать формулу:

Q _inf = 0,33 × K × V × dT

В выражении:

• K — расчетный коэффициент воздухообмена, для жилых помещений коэффициент 0,3, для помещений с отоплением — 0,8, для кухни и ванной — 1,
• V — объем помещения, рассчитанный с учетом высоты, длины и ширины.
• dT — разница температур окружающей среды и многоквартирного дома.

Аналогичную формулу можно использовать, если в помещении установлена ​​вентиляция.

При наличии в доме искусственной вентиляции необходимо использовать ту же формулу, что и для инфильтрации, только вместо К подставить параметры вытяжки, а dT рассчитать с учетом температуры поступающего воздуха

Высота помещения 2,7 м, ширина — 10 м, длина — 12 м. Зная эти данные, можно найти его объем.

V = 2,7×10×12 = 324

Разность температур будет равна

dT = 48

В качестве коэффициента К примем показатель 0,3. Тогда

Q _inf =0,33×0,3×324×48=1540

Q следует добавить к сумме Q _inf . В итоге

Q _всего = 1540+8949=10489.

Итого с учетом инфильтрации теплопотерь дома составит 10489Вт или 10,49 кВт.

Расчет мощности котла

При расчете мощности котла необходимо использовать коэффициент запаса 1,2. То есть мощность будет равна:

Вт = Q×k

Здесь:

• Q — теплопотери здания.
• к — запас прочности.

В нашем примере подставьте Q = 9237 Вт и рассчитайте требуемую мощность котла.

Вт = 10489 × 1,2 = 12587 Вт.

Учитывая коэффициент безопасности, требуемая мощность котла для отопления дома составляет 120 м ² , что примерно равно 13 кВт.

Выводы и полезное видео по теме

Видео инструкция: как посчитать теплопотери дома и мощность котла с помощью программы Valtec.

Грамотный расчет тепловых потерь и мощности газового котла по формулам или программными методами позволяет с высокой точностью определить необходимые параметры оборудования, что дает возможность исключить необоснованные расходы на топливо.

Пожалуйста, пишите комментарии в форме блока ниже. Расскажите о том, как рассчитывали теплопотери перед покупкой отопительного оборудования для собственной дачи или загородного дома. Задавайте вопросы, делитесь информацией и фотографиями по теме.

Какой размер бойлера мне нужен? | Калькулятор мощности

Существует три основных типа котлов (комбинированный, системный и обычный), но внутри этих типов существует ряд «размеров», из которых домовладельцам приходится выбирать. Размер не имеет ничего общего с физическими размерами — они все примерно одинаковы в каждом типе — все дело в количестве энергии, которое они могут отдать в вашу систему отопления и горячего водоснабжения.

Как правило, чем больше ваш дом и чем больше в нем радиаторов, кранов с горячей водой и душей, тем более мощный котел вам нужен. Для одноместного бунгало потребуется гораздо менее мощный котел, чем для семьи из шести человек, проживающей в доме с пятью спальнями и тремя душевыми.

Но дело не только в выборе самого большого котла. Если вы приобретете котел гораздо большей мощности, чем вам нужно, вы потратите деньги не только на первоначальную покупку, но и на его эксплуатацию. И наоборот, если вы попытаетесь сэкономить на более дешевом бойлере меньшей мощности для большой семьи, вы, вероятно, обнаружите, что у вас часто заканчивается горячая вода и у вас прохладные радиаторы.

Вот почему вам необходимо рассчитать размер котла для вашего конкретного домохозяйства, либо прямо сейчас, либо в ближайшем будущем, если вы ожидаете изменений (например, прибытие большего количества жильцов или строительство ванной комнаты).

Потребляемая мощность, выходная мощность и КПД

При расчете размера вашего котла вы можете заметить две мощности в характеристиках данного котла. Один — входная мощность, другой — выходная мощность. Входные данные говорят, сколько энергии уходит в котел, чтобы заставить его работать, а выходные данные говорят, сколько этой энергии преобразуется в полезное тепло. Эффективность — это процент выхода от входа. Ни один котел не является КПД на 100%, так как сам котел требует некоторой энергии для работы, и даже самый эффективный конденсаторный котел неизбежно будет терять некоторое количество тепла в атмосферу. Но около 9КПД 0%, большинство современных котлов довольно хорошо приближаются к идеалу.

Всю тяжелую работу сделает наш калькулятор

Самый простой способ определить, какой размер котла вам нужен, это воспользоваться нашим селектором продуктов. Вы вводите некоторые статистические данные и факты о своем доме — какого он типа, сколько у вас спален, ванн и душевых — и компьютер определит, какой котел вам подходит лучше всего. Вам нужно знать, какой тип котла вы хотите, поэтому, если вы совершенно не знакомы с этим, см. следующий раздел.

Нажмите здесь, чтобы использовать наш калькулятор мощности.

Типы котлов

В этой статье мы рассмотрели три типа котлов, но резюмируем:

• Комбинированные бойлеры лучше всего подходят для небольших домовладений, так как в каждый момент времени можно открыть только один кран горячей воды. Горячая вода нагревается моментально, поэтому нужен хороший напор водопроводной воды.
• Системные бойлеры хранят горячую воду в емкостях, что позволяет одновременно использовать несколько горячих кранов и душей. Это герметичные устройства, поэтому для нормальной работы требуется приличное давление водопроводной воды.
• Бойлеры, работающие только на нагрев, также хранят горячую воду в баке, но система питается самотеком, а это означает, что вам нужны дополнительные баки на чердаке. Лучше всего, если вы живете в районе с низким напором воды и в вашем доме проживает несколько человек.

Подсчитайте свои радиаторы

Хороший способ определить размер котла, который вам нужен, это подсчитать ваши радиаторы в доме. Очевидно, что чем больше у вас есть, тем больше мощности потребуется котлу, чтобы убедиться, что они все горячие. В качестве приблизительной оценки вам потребуются следующие значения выходной мощности для количества радиаторов для комбинированного котла:

• До 10 радиаторов: 24–27 кВт
• От 10 до 15 радиаторов: 28–34 кВт
• От 15 до 20 радиаторов: 32–40 кВт

А для теплового или системного котла:

• До 10 радиаторов: 12–15 кВт
• От 10 до 15 радиаторов: 18–24 кВт
• От 15 до 20 радиаторов: 30–40 кВт

Комбинированные котлы нуждаются в большей мощности, потому что они нагревают горячую воду мгновенно, в то время как системные и нагревательные котлы делают это медленнее, циркулируя горячую воду вокруг цилиндра. Таким образом, хотя комбинированные котлы могут выглядеть гораздо менее эффективными, это разные системы.

Комбинированный котел будет разогреваться на максимум лишь на несколько минут в день, когда вы умываетесь, принимаете ванну, принимаете душ или моете посуду, в то время как системные и обычные бойлеры будут кипеть дольше, так как они нагревают все цилиндр.

Примеры

Существуют десятки возможных комбинаций типов домов и их использования, поэтому мы приведем здесь несколько примеров.

Одноместная квартира

• Тип недвижимости: квартира
• Спальни: 1
• Ванны: 0
• Души: 1
• Газ: природный

Рекомендуемый : Vogue Max Combi 26 кВт

Средняя семья

• Тип недвижимости: Смежный
• Спальни: 3
• Ванны: 1
• 0
• 0 Душевые
• Газ: природный

Рекомендуется : Logic Max System 24 кВт

Многодетная семья

• Тип недвижимости: Отдельно стоящая
• Спальни: 5
• Ванны: 2
• Душевые: 3
• Газ: природный

Рекомендуемый : Система Vogue Max 32 кВт

Предоставьте это профессионалам

Приведенные выше рекомендации являются приблизительными. Зарегистрированный инженер по газовой безопасности сможет дать вам гораздо более точную рекомендацию, которая будет учитывать размер вашего дома, количество этажей, насколько хорошо он утеплен, какое у вас давление воды и ряд других важных факторов.
