Опубликовано 3 Определение расслаиваемости растворной смеси
Растворную смесь укладывают и уплотняют в форме для контрольных образцов-кубов с размером ребра 150 мм. После этого уплотненную смесь в форме подвергают вибрированию на виброплощадке в течение 1 мин. Верхний слой высотой 75 мм отбирают из формы на противень, а нижнюю часть выгружают из формы путем опрокидывания на второй противень. Отобранные пробы растворной смеси взвешивают с погрешностью 2 г и подвергают мокрому рассеву на сите с отверстиями 0,16 мм. При мокром рассеве отдельные части пробы, уложенные на сито, промывают струей чистой воды до полного удаления вяжущего вещества. Промывку считают законченной, если из сита вытекает чистая вода.
Отмытые порции заполнителя переносят на чистый противень, высушивают до постоянной массы и взвешивают с погрешностью 2 г.
Содержание заполнителя в верхней или нижней части уплотненной растворной смеси определяют по формуле
V = m1/m2
100
%, (51)где m1– масса отмытого высушенного заполнителя из верхней (нижней) части смеси, г; m2– масса растворной смеси, отобранной из верхней (нижней) части смеси, г.
Расслаиваемость растворной смеси П определяется по формуле
П = Δ V/ΣV.100 %, (52)
где Δ V – абсолютная величина разности между содержанием заполнителя в верхней и нижней частях смеси, %; ΣV – суммарное содержание заполнителя верхней и нижней частей смеси, %.
Величину П для каждой пробы растворной смеси определяют дважды т вычисляют как среднее арифметическое двух определений, отличающихся между собой не более чем на 20 % от меньшего значения. При большем расхождении результатов определение повторяют на новой пробе растворной смеси.
Водоудерживающая
способность растворной смеси определяется
на приборе, схема которого представлена
на рисунке 39.
Рисунок 39 – Схема прибора для определения водоудерживающей способности растворной смеси
Перед испытанием 10 листов промокательной бумаги взвешивают с погрешностью 0,1 г, укладывают на стеклянную пластинку, сверху укладывают прокладку из марлевой ткани, устанавливают металлическое кольцо и еще раз взвешивают. Тщательно перемешанную растворную смесь укладывают вровень с краями металлического кольца, выравнивают, взвешивают и оставляют на 10 мин. Металлическое кольцо с растворной смесью осторожно снимают вместе с марлей. Промокательную бумагу взвешивают с погрешностью 0,1 г.
Водоудерживающая способность растворной смеси V определяют в процентах содержанием воды в пробе до и после опыта по формуле
V = [100 – (m2 – m1)/(m4 – m3)].100, (53)
где m1 –
масса промокательной бумаги до испытания,
г; m2 – масса промокательной бумаги
после испытания, г; m3– масса
установки без растворной смеси, г; m4 – масса установки с растворной
смесью, г.
Водоудерживающая способность растворной смеси определяется дважды для каждой пробы растворной смеси и вычисляется как среднее арифметическое результатов двух определений, отличающихся между собой не более чем на 20 % от меньшего значения.

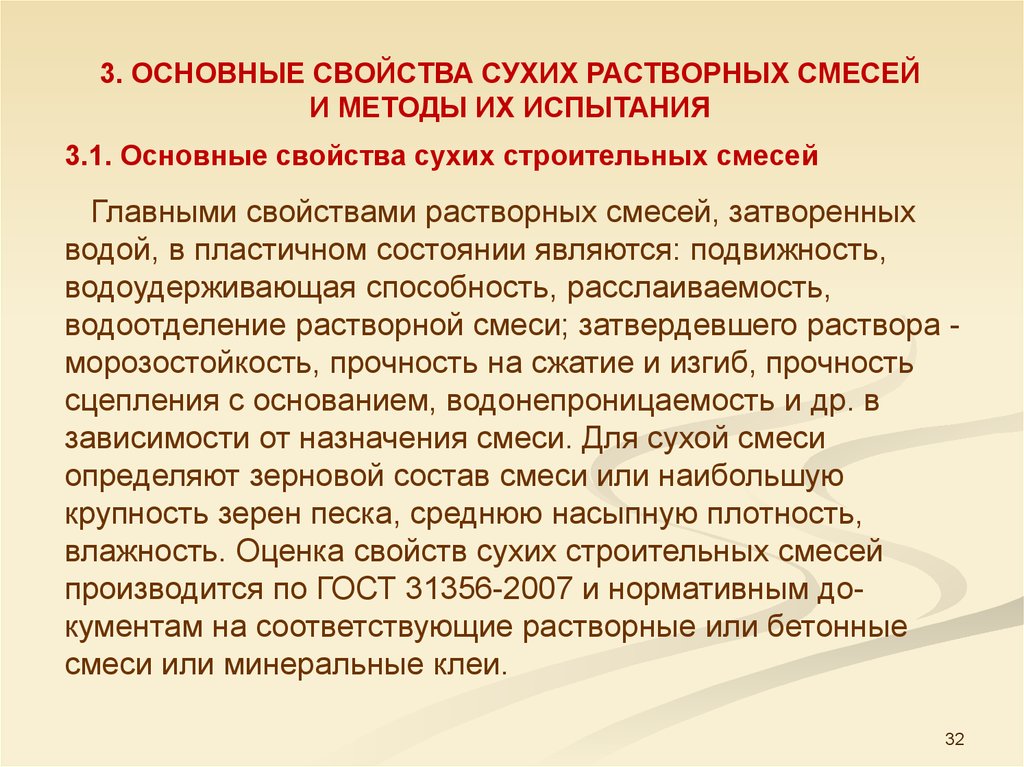

Свойства растворов и растворных смесей
Свойства растворов и растворных смесейДаже человеку далекому от строительства и так ясно, что свойства готовой растворной смеси сильно отличаются от уже затвердевшего раствора.
Свойства растворных смесей.
Удобоукладываемость.
Удобоукладываемость — это такое свойство растворной смеси, которое позволяет ей хорошо сцепляться с ровным слоем на который она укладывается, распределяясь при этом по поверхности тонким и ровным слоем.
При хорошей удобоукладываемости растворной смеси, она легко и ровно ложится даже на неровную каменную поверхность, заполняя все трещины и впадины. А при плохой удобоукладываемости, когда растворная смесь достаточно жесткая, она лишь частично контактирует с поверхностью камня, что снижает прочность постройки практически в 1,5 — 2 раза.
Для того чтобы измерить удобоукладываемость растворной смеси, проверяют подвижность этой смеси. А для того чтобы проверить подвижность растворной смеси, в нее опускают конус высотой 150 мм и массой в 300 грамм, а угол пи вершине равен 30°. Сам конус выполнен из жести внутрь которого помещена свинцовая дробь, а на поверхности конуса нанесены сантиметровые деления. Подвижность смеси будет характеризоваться глубиной погружения в нее данного конуса.
Измерение подвижности смеси очень важно, так как для решения разных задач требуется разная подвижность. Один из самых простых способов для того, чтобы увеличить подвижность раствора, в него добавляют больше воды, но для того, чтобы марка раствора при этом сохранилась, увеличивают так же и расход вяжущего вещества. Кроме того, увеличение количества вяжущего, позволяет сохранить водоудерживающую способность растворной смеси.
Так же существует и более рациональный метод увеличения подвижности смеси, это добавление в ее состав пластифицирующих добавок.
Водоудерживающая способность.
Водоудерживающая способность — это такое свойство растворной смеси, которое позволяет ей удерживать воду внутри как при транспортировке, так и при непосредственном нанесении раствора на рабочую поверхность.
Если на поверхность кирпича нанести растворную смесь с малой водоудерживающей способностью, то вся вода из раствора впитается через поры поверхности кирпича, обезводив тем самым смесь. А в процессе твердения обезвоженной смеси она превратится в пористый раствор, который будет весьма непрочным.
К тому же, при транспортировке смеси с плохой водоудерживающей способностью, она скорее всего расслоится, при этом вода соберется вверху, а песок осядет на дне смеси.
Для того чтобы увеличить водоудерживающую способность растворной смеси, в нее добавляют органические пластификаторы и неорганические дисперсные минеральные добавки.
Данные добавки позволяют смеси отдавать свою воду пористому основанию постепенно, при этом хорошо сцепляться с поверхностью и постепенно увеличивать свою прочность.
Расслаиваемость.
Расслаиваемость — это свойство растворной смеси, при котором смесь расслаивается на твердую и жидкую фракции в момент ее транспортировки или перекачивании по трубопроводу.
К твердым фракциям относятся песок и вяжущее вещество, а к жидким — вода. И при перекачивание такой смеси по трубам может привести к засорам, которые тяжело устраняются.
Для того, чтобы снизить расслаиваемость растворной смеси, нужно грамотно подбирать ее состав и сохранять верное соотношение воды и вяжущего вещества.
Свойства затвердевших растворов.
Свойства затвердевших растворов.Затвердевший раствор должен удовлетворять требованиям по прочности, плотности, а так же должны обладать водонепроницаемостью и определенной морозостойкостью, все это нужно для того, чтобы гарантировать работу раствора в течении всего периода эксплуатации конструкции.
Плотность.
Плотность затвердевшего раствора во многом зависит от заполнителя, в частности от его вида и марки по плотности. Самый распространенный вид растворов это обычный цементно-песчаный раствор, чья плотность составляет от 2600 до 2700 кг/куб.м.
По плотности строительные растворы делят на легкие и тяжелые. К легким растворам относятся те, чья средняя плотность не превышает 1500 кг/куб.м., такие растворы изготавливают на пористых заполнителях с плотностью до 1200 кг/куб.м. Растворы с плотностью от 1500 кг/куб.м и более относятся к тяжелым и для их приготовления используются плотные заполнители.
Водонепроницаемость.
Высокая водонепроницаемость раствора важна при заштукатуривании наружных стен зданий, а так же для изготовления специальных гидроизоляционных растворов и штукатурок. Но при этом необходимо помнить, что любой затвердевший раствор содержит поры, и поэтому абсолютных водонепроницаемых растворов нет.
Для повышения водонепроницаемости раствора в него добавляют жидкое стекло, нитрат кальция или битумную эмульсию.
Характеристики Good Mortar — Заметки по гражданскому строительству
by vicky
Раствор можно определить как пасту, приготовленную путем смешивания мелких частиц (песка) и вяжущего материала (извести, цемента и т. д.) с водой. Прочность, установление хорошей связи со строительными элементами и устойчивость к атмосферным воздействиям являются основными характеристиками затвердевшего раствора, в то время как подвижность, пластичность и водоудержание являются типичными характеристиками сырых строительных смесей.
Кроме того, строительный раствор должен быть недорогим и долговечным, а также не должен ухудшать прочность строительных блоков, с которыми он соприкасается. В растворе не должно быть трещин швов .
Характеристики хорошего раствора Ниже перечислены некоторые важные характеристики хорошего раствора.
- Прочность
- Мобильность и удобство размещения
- Устойчивость к проникновению дождя
- Водоудержание
Прочность кладки определяется раствором, а также конструктивным элементом (кирпич, камень или блок). Крепкий раствор будет бесполезен, если строительные блоки слабы. Также стоит учитывать, требуется ли полная прочность за короткий промежуток времени.
Если в холодную погоду прочность известковых или цементных смесей нарастает медленно, это может повлиять на выбор смеси. Прочные цементные растворы чаще вызывают усадочные трещины, поэтому их следует избегать, если не требуется высокий уровень прочности.
С другой стороны, использование гораздо более слабого раствора, такого как цементный раствор 1:10, не подходит, так как более низкая концентрация цемента приводит к снижению удобоукладываемости, когезивности и пористости швов с низкой защитой от мороза.
Активность вяжущих материалов, водоцементное отношение, расход вяжущих материалов и качество песка влияют на прочность затвердевшего раствора.
Читайте также: Различные типы растворов, используемых в строительстве
Мобильность и удобоукладываемостьТермин «подвижность» относится к консистенции раствора. Легкость, с которой растворная смесь может быть нанесена тонким и однородным слоем на поверхность при низких затратах, называется удобоукладываемостью.
Консистенция строительного раствора может варьироваться от твердой до жидкой в зависимости от его состава. Растворы для кладки, отделки и других работ изготавливаются достаточно подвижными. Удобоукладываемость растворной смеси определяется ее подвижностью.
Растворы, изготовленные только из портландцемента, обычно неустойчивы к цементному тесту, жесткие и не поддаются укладке, поэтому часто добавляют пластификаторы, чтобы компенсировать или увеличить их прочность.
Устойчивость к проникновению дождя Штукатурный раствор должен образовывать непроницаемое покрытие для защиты швов и элементов кладки.
Необходимо обеспечить хорошую связь между строительными элементами, раствором и штукатуркой.
Отличается способностью раствора сохранять достаточную влажность в виде тонкого слоя, распределенного по пористому основанию, и избегать расслоения во время транспортировки. После схватывания растворная смесь с низким водоудержанием выявит дефекты.
Строительный раствор может потерять столько воды, что оставшейся воды будет недостаточно для затвердевания и обеспечения необходимой прочности. Для улучшения удержания воды можно использовать минеральные и органические вещества.
Нравится:
Нравится Загрузка…
4 Проблемы с существующими эпоксидными растворами
Автор: Энди Одоржинск, национальный менеджер по продажам Induron
В то время как цементные эпоксидные растворы являются жизненно важным этапом в большинстве проектов бетонной облицовки, имеющиеся продукты на основе эпоксидных растворов, как правило, сопряжены с проблемами и проблемами применения.
Во-первых, из-за того, что бетон, находящийся в условиях погружения, со временем ухудшается, необходимость покрытия этих иммерсионных оснований становится болезненно очевидной. В других условиях мы можем просто покрыть бетон цементным раствором. Но полученная поверхность будет иметь поры, капилляры и неровности поверхности, типичные для бетона. Эти проблемы делают почти невозможным герметичное уплотнение бетонной конструкции.
Эпоксидная смола используется для модификации цементных растворов таким образом, чтобы раствор мог проникать и герметизировать капилляры и поры в бетоне, что создает гладкую монолитную основу для последующей высокоэффективной облицовки. Вся цель шлифовки состоит в том, чтобы создать эту гладкую, однородную поверхность для облицовки. Тем не менее, многим установкам не удается достичь такой отделки. В лучшем случае это приводит к тому, что система облицовки по-прежнему подвергает нижележащий бетон воздействию хранимого содержимого. Однако чаще мы обнаруживаем нарушения адгезии, проявляющиеся между существующим бетоном и раствором или между раствором и облицовкой, нанесенной поверх него.
Почему?
Давайте рассмотрим, почему возникают эти проблемы.
ВесЭти продукты имеют тенденцию быть ТЯЖЕЛЫМИ! До 18 фунтов за галлон. Почти в два раза больше, чем обычный галлон краски для дома. Вес имеет значение по многим причинам. Каждый фунт должен быть перемещен рабочей силой несколько раз, поскольку ведра перемещаются по рабочей площадке, продукт смешивается, транспортируется на рабочую зону и устанавливается. Если вы удваиваете вес, вы удваиваете работу. И наоборот, существенное снижение веса неизбежно повысит производительность и упростит правильную установку. Вес обычных эпоксидных растворов в основном обусловлен дешевыми наполнителями, такими как кремнезем. Силикагель тяжелый и угловатый. Два свойства, которые затрудняют затирку до получения гладкой поверхности.
Компания Induron’s Mortarchem решила эту проблему, используя добавки полых керамических сфер. Используя шарики разных размеров, команда ученых-полимерщиков Induron разработала идеальный баланс производительности и удобства для аппликатора.
Керамические сферы обеспечивают структурное усиление и создают легкий, простой в применении раствор. Он растекается, как гладкое арахисовое масло, но превосходит бетон в испытаниях на адгезию.
Эпоксидно-модифицированные растворы имеют два механизма перехода из жидкого состояния в твердое: реакция гидролиза портландцемента и полимеризация эпоксидной смолы. У аппликаторов остается всего несколько минут с того момента, когда они смешают продукт, пока он не станет настолько вязким, что они не смогут эффективно закончить его шпателем. Это короткое время работы часто приводит к участкам, где полученное основание выглядит как куча песка, а не как гладкая монолитная поверхность, пригодная для облицовки.
Mortarchem был разработан с использованием уникальной технологии эпоксидной смолы на водной основе со 100%-ным сухим остатком, которая значительно увеличивает время его работы. В ходе параллельных испытаний с конкурирующими продуктами я нанес несколько эпоксидных растворов в разгар лета в Алабаме.
При температурах выше 80°C через 15 минут можно было использовать только один продукт: Mortarchem. При таких летних температурах мы смогли создать фантастическую отделку с помощью Mortarchem уже через 30 минут после смешивания. В осенних условиях при температуре 50°С продукт остается пригодным для использования до часа. Более постоянство рабочего времени приводит к гораздо меньшему количеству отходов и лучшему основанию для облицовки.
Любой, кто когда-либо пытался залатать дыру в гипсокартоне, может оценить важность вязкости и консистенции раствора. Если у вас есть толстый, грубый материал, это приведет к шероховатости. Просто с этим сложно работать. То же самое относится и к ремонту бетона. Правильный раствор должен быть достаточно густым, чтобы образовать значительную толщину без провисания и оседания на вертикальной поверхности, но также должен быть достаточно удобоукладываемым, чтобы влажный шпатель мог скользить по его поверхности.
Большинство продуктов на рынке просто не позволяют и то, и другое. В результате аппликаторы должны модифицировать продукт в полевых условиях, добавляя воду.
Добавление воды является общим решением всех трех проблем, перечисленных выше. Разбавление водой снизит вес рабочей смеси. Когда продукт начнет затвердевать и густеть, вода сделает его более пригодным для использования. Однако добавление воды может быстро стать скорее проблемой, чем решением.
Отказы адгезииЭто подводит нас к настоящей проблеме: отказам. За последние несколько лет цементные растворы, модифицированные эпоксидной смолой, потерпели очень большие и неприятные неудачи. Они часто проявляются в виде нарушений адгезии, и причиной многих из них является вода.
При нанесении ремонтного раствора на бетон в большинстве спецификаций требуется состояние SSD. Состояние «Насыщенная сухая поверхность» направлено на то, чтобы субстрат был влажным, но не слишком влажным. Сложная и субъективная цель! Если мы вообще не будем смачивать бетон, плита будет тянуть влагу из нашего раствора.
В зависимости от продукта добавление воды непосредственно в раствор допустимо примерно до 10% от общего объема. Кроме того, продукт будет иметь достаточно низкую вязкость, чтобы облегчить расслоение смеси. Аппликаторы часто считают это хорошей вещью, потому что, когда тяжелый заполнитель погружается в смесь, поверхность становится гладкой и однородной. Однако то, что мы на самом деле создали, представляет собой расслоение, в котором наша смесь обогащена цементом на границе раздела субстрат-строительный раствор и обогащена эпоксидной смолой на поверхности. Это также может проявляться при неудачах адгезии.
