Различие между узо и дифавтоматом: Отличие между УЗО и дифавтоматом

Отличие УЗО от дифавтомата



 Отличие УЗО от дифавтомата

Отличие УЗО от дифавтомата

     Основное отличие УЗО от дифавтомата (разница между УЗО и дифавтоматом), заключается в отсутствии защиты от сверхтоков, то есть от токов короткого замыкания, в устройстве защитного отключения. Более того, для нормальной и безопасной работы УЗО, его требуется защищать от сверхтока (КЗ) подключая автомат перед УЗО .

                            Функциональное отличие УЗО от дифавтомата

     Дифференциальный автомат представляет собой сборку из автоматического выключателя и модуля дифференциальной защиты.

     Функции защиты, осуществляемые дифавтоматом, могут быть реализованы автоматическим выключателем и устройством защитного отключения.


                               Отличие УЗО от дифавтомата в схемах

     Устройство защитного отключения представляет собой модуль определения утечки электричества с исполнительным устройством в виде силового реле.
Дифференциальный автоматический выключатель, кроме силового реле и модуля определения утечки содержит так же и тепловой и электромагнитный расцепитель.
Таким образом, схематически, отличие УЗО от дифавтомата заключается в наличии термо- и электромагнитного расцепителей, которые являются неотъемлемой частью автоматического выключателя.

     УЗО в отличии от дифавтомата является прибором защищающим цепь и нагрузку только в случае возникновения тока утечки, без защиты от перегрузки и от тока короткого замыкания. Соответственно, как и любой другой прибор включаемый в сеть, УЗО требует защиты.
Такая защита обеспечивается включением УЗО последовательно с автоматическим выключателем, который и обеспечивает защиту УЗО. При таком подключении, автоматический выключатель защищает цепь и УЗО в нее включенное от перегрузки и короткого замыкания, в случае возникновения которых автомат отключает электрическое питание цепи, а УЗО, в свою очередь, защищает цепь и нагрузку, подключенную после УЗО, от утечки тока, то есть отключает питание в случае возникновения утечки.

При этом, само УЗО, как и автомат его защиты, остается под напряжением.
Современный Дифференциальный Автомат включает в себя как защиту по току утечки, так и защиту от тока короткого замыкания и превышения тока нагрузки и в дополнительной защите от этих токов не нуждается. Таким образом, правильный ответ на вопрос: В чем заключается основное отличие УЗО от дифавтомата?
звучит так:
УЗО в отличие от дифавтомата не защищает себя, а так же цепь и нагрузку от токов короткого замыкания и превышения токов, связанных с перегрузкой. Иногда УЗО называют дифреле. Вне зависимости от того, называется устройство защитного отключения, дифреле или УЗО, отличие дифреле от дифавтомата точно такое же как и отличие УЗО от дифавтомата. При выборе использовать дифавтомат или УЗО, следует точно определить основную функцию, которую будет выполнять устройство отключения и количество предполагаемых устройств. Для защиты одного прибора, например стиральной машины, лучше ставить дифавтомат или УЗО совместно с автоматом, как вариант, в случае отсутствия дифференциального автомата, иными словами, при выборе дифференциальной защиты отдельного достаточно мощного прибора, выбор между дифавтоматом или УЗО склоняется к дифавтомату. Для защиты всей проводки одним устройством, поставить можно или

дифавтомат или УЗО, в зависимости от энергопотребления и количества защищаемых цепей. В случае небольшого энергопотребления и малого количества цепей, обычно ставят дифавтомат. При повышенном энергопотреблении и большего количества цепей, можно установить УЗО, защищенное автоматом. В случае построения многоуровневой или сложной защиты, загородного дома, к примеру, нужно устанавливать дифавтомат или УЗО в соответствии с проектом электропитания, так как для защиты каждой из цепей может использоваться или дифавтомат или УЗО, в зависимости от защищаемой цепи или устройства или помещения

что лучше, что выбрать для частного дома или квартиры. Визуальные отличия, схема, маркировка, принцип работы

Далеко не все знают, чем отличается УЗО от дифавтомата, и что стоит выбрать в конкретном случае. Данная статья объяснит простыми словами разницу в принципе работы, схемах, маркировке и научит визуально определять отличия этих агрегатов.

Содержание

1. Принцип работы
2. Разница
3. Назначение
4. Схема
5. Визуально
6. Маркировка
7. Что лучше?
8. Где ставить?
9. На вводе
10. Для стиральной машины
11. Для котла
12. Что дешевле?
13. Как подключить?
14. Заключение

Принцип работы

Классический дифференциальный автомат включает в себя три блока:

• тепловой. Защищает проводку от перегрева: при повышении тока сверх номинального, биметаллическая пластина в процессе нагрева деформируется, воздействуя на специальные механизмы, отключает нагрузку диф. автомата;
• электромагнитный. Защищает от сверхтоков (короткого замыкания). При протекании сверхтоков через катушку блока, втягивается сердечник, и посредством механизмов размыкает контакты;
• блок устройства защиты. Отключает нагрузку, когда дифференциальный ток (разница до и после нагрузки. «утечка») превышает определенное пороговое значение.

В свою очередь у УЗО есть только последний блок, поэтому его функционал ограничен.

Разница

В чем же разница между УЗО и дифавтоматом? Оба агрегата отличаются друг от друга сразу по двум параметрам: основному назначению и схеме подключения проводов в щитке. Также есть ряд визуальных особенностей (маркировка и т.п.).

Назначение

Дифавтомат (АВДТ — сокращение, применяемое в электрике) — это коммутационное устройство, защищающее линии проводки от перегрузок в сети и коротких замыканий. Помимо этого, он измеряет ток утечки и отключает нагрузку.

В свою очередь устройство защитного отключения ограждает исключительно от токов утечки, что отражается на сферах его применения.

Схема

Обычно на лицевой панели прибора изображена схема конкретного изделия. По чертежу можно узнать:

• для какой сети предназначен агрегат;
• электронный он или электромеханический;
• правильный способ подключения.

На этой схеме (фото выше) показан пример электронного 2-полюсного АДВТ, она показывает, как необходимо подключать провода к дифференциальному автомату в щитке.

Обозначение АДВТ на однолинейной схеме выглядит иначе и более упрощенно.

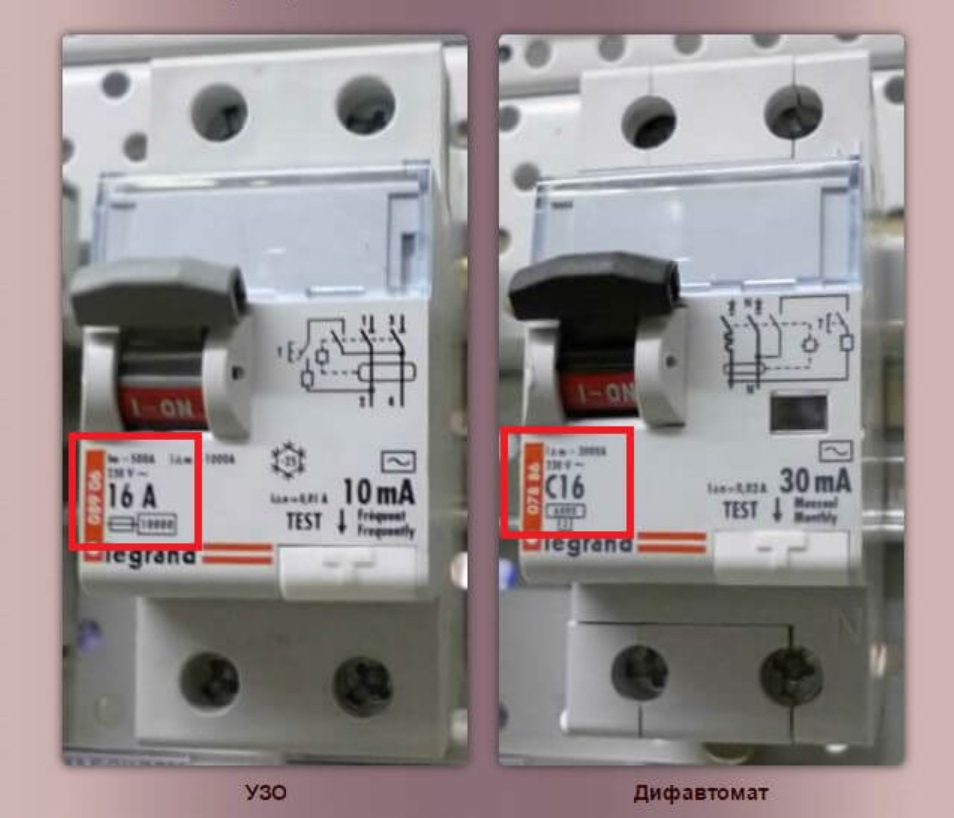

Визуально

Внешне дифавтомат больше похож на УЗО, чем на привычный автомат, из-за этого их и временами и путают.

На фото ниже изображен 2-полюсной АДВТ номиналом 25А с током утечки 30 мА. На лицевой панели прибора находятся:

• рычажок включения/отключения;
• кнопка (Тест) проверки работоспособности;
• индикатор состояния;
• характеристики;
• изображена схема (не всегда).

У разных производителей внешний вид прибора может отличаться. Ниже для сравнения представлены несколько моделей обоих устройств от самых именитых брендов:

• Legrand;

• Schneider;

• IEK;

• TDM.

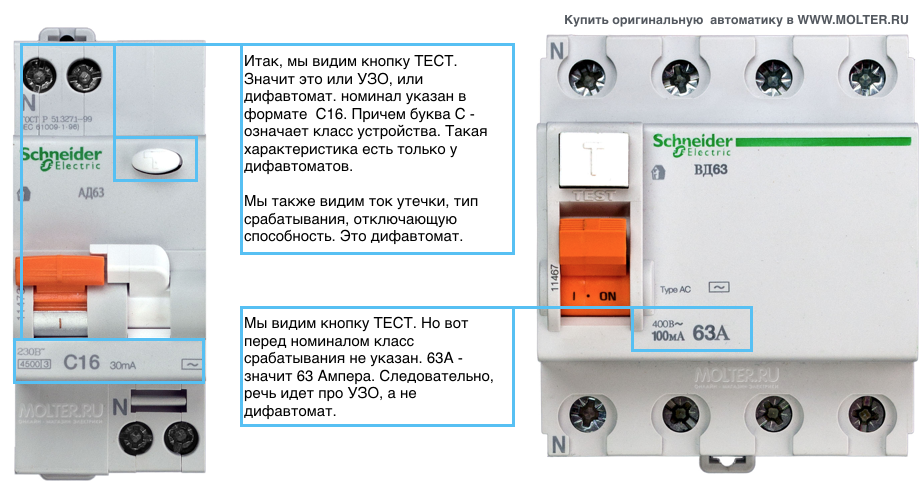

Маркировка

На качественном приборе должны быть указаны все основные характеристики (фото ниже). Благодаря маркировке можно легко понять дифавтомат или УЗО изображен на картинке. Если перед цифрами номинала стоит латинская буква (например, С25, как на фото ниже), то это дифференциальный автомат.

Для сравнения ниже представлено устройство защитного отключения без подобной маркировки.

Что лучше?

Автоматы защищают от короткого замыкания и перегрева проводки, УЗО — от токов утечки, а дифавтомат совмещает в себе функции этих двух девайсов, и не занимает так много места, как раздельные устройства.

Казалось бы, проще всего купить 2 в 1 и не задумываться над проблемами выбора. Но есть две причины, по которым этого не происходит:

• УЗО, обычно, стоит дешевле дифавтомата с теми же характеристиками;
• устройство защиты срабатывает только на утечку, поэтому с его помощью проще идентифицировать неисправность проводки.

Так как функции приборов разные, то все они подходят для защиты, но каждый на своем направлении.

Где ставить?

При покупке подходящей защиты, возникает масса вопросов. Что выбрать для: квартиры, стиральной машины, частного дома или котла?

Универсального ответа на эти вопросы нет. Каждый прибор выполняет разные функции, поэтому нужно правильно выбирать изделие, исходя из конкретной ситуации.

На вводе

При подводе электричества к квартире или дому можно поставить любой из девайсов, но есть ряд нюансов.

АДВТ позволяет сэкономить пространство в щитке и получить защиту, как от короткого замыкания и перегрева, так и от утечки тока. Так что, дифавтомат можно ставить вместо УЗО.

Но перед УЗО нужно обязательно ставить автомат, потому что оно не защищено от короткого замыкания и от тока выше номинала.

Поэтому на вводе в дом можно ставить либо комбинацию УЗО+автомат либо диф. автомат.

Также дифавтомат можно ставить на группу автоматов вместо УЗО, с учетом номинального тока.

И УЗО, и дифавтомат можно ставить без наличия заземления.

Для стиральной машины

Для стиралки подходят оба прибора, так как они равнозначно защищают от утечки тока. Главное при установке устройства защитного отключения добавить перед ним автоматический выключатель.

Подходящий номинал агрегата подбирается исходя из мощности стиральной машинки, а также от способа выполнения проводки.

Для котла

Применение дифавтомата для котла строго не регламентируется. Но обычно в инструкции к котлу, производитель указывает о необходимости установки такой защиты.

Что дешевле?

Обычно, цена дифавтомата дороже, чем УЗО, так как он выполняет больше защитных функций.

Как подключить?

Сборку электрических щитов, подключение дифавтоматов и прочих устройств должен проводить квалифицированный специалист.

Если по каким-либо причинам вызвать специалиста невозможно, нужно четко придерживаться основных правил:

1. Приходящий провод всегда следует подключать на верхние контакты прибора, а отходящие — на нижние.
2. Нулевые проводники подключаются к клемме обозначенной «N».
3. Фазные проводники подключаются к контактам, которые маркируются цифрами либо буквой «L». В процессе нужно обязательно сверяться со схемой.

Объединять нули после АВДТ запрещено! У каждого диф. автомата «свой» ноль.

Заключение

Если кратко обозначить разницу и сферу применения обоих агрегатов, то УЗО предохраняет только от токов утечки. Дифференциальный автомат является еще и дополнительной защита линий проводки от перегрева или сверхтоков (короткого замыкания).

Чем отличается УЗО от дифференциального автомата и что лучше использовать?

Одним из этапов устройства домашней сети является установка средств защиты. Монтируется в квартирном распределительном щите. В случае повышенной нагрузки или сбоя прибор оперативно реагирует на защиту всей системы или отдельного контура.

Но перед установкой следует выяснить, в чем отличие УЗО от дифференциального автомата, чтобы правильно организовать и обезопасить домашнюю сеть.

Предлагаем разобраться в функциональных особенностях коммутационных аппаратов, и выяснить, в какой ситуации их лучше использовать. В статье мы изложили основные критерии выбора электрозащитных устройств, а также описали особенности их подключения и эксплуатации.

Содержание статьи:

Необходимость защиты электросети

Бытовая электросеть представляет собой сложную разветвленную сеть, состоящую из совокупности цепей — осветительной, розеточной, отдельной силовой и слаботочной. Он включает в себя все электроустановки, которыми приходится пользоваться ежедневно. Самыми простыми среди них являются розетки и выключатели.

При эксплуатации бытовых приборов возникают непредвиденные ситуации, приводящие к выходу из строя отдельных цепей, устройств, а также к авариям.

Причинами неисправности являются следующие явления:

• чрезмерная нагрузка на линию электропередачи;
• токи утечки;
• короткое замыкание

С перегрузкой можно столкнуться при использовании новой мощной техники в квартире со старой проводкой. Кабель не выдерживает полной нагрузки, перегревается, плавится и выходит из строя.

Отличный пример бездумного использования китайского удлинителя без предохранителя вместе с тройниками. Одновременное использование нескольких устройств на одной линии электропередач может привести к оплавлению контактов и изоляции, а также возгоранию.

Опасность токов утечки возникает при выходе из строя изоляции электрических кабелей и устройств, неправильном монтаже или заземлении оборудования.

При повышении силы тока выше 1,5 мА становится заметным влияние электричества, а более 2 мА вызывает судороги.

Непоправимые последствия вызывает также короткое замыкание, вызванное непреднамеренным соединением нуля и фазы. Результатом образования электрической дуги является возгорание отдельного участка электропроводки, а нередко и окружающих предметов.

Для защиты оборудования, имущества, а главное — жизни и здоровья жителей применяются устройства аварийного отключения. Без них современная электропроводка в квартире или частном доме считается неполноценной и опасной.

Коммутационные разъединительные устройства

Если электросистема квартиры или дома разделена на отдельные цепи, рекомендуется оборудовать каждую цепь отдельным автоматическим выключателем, а на выходе установить УЗО.

Однако вариантов подключения намного больше, поэтому сначала нужно понять разницу между УЗО и дифференциальным выключателем, а потом производить монтаж.

Выключатели — Пробки модифицированные

Когда о разнообразии защитных устройств не могло быть и речи, при чрезмерной нагрузке на линию срабатывали пробки — простейшие аварийные устройства.

Улучшен их функционал и получены автоматические выключатели, срабатывающие в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция станка проста: внутри корпуса из прочного технопластика заключено несколько функциональных модулей. Снаружи находится цепь/рычажок размыкания и монтажный паз для «посадки» на DIN-рейку (+)

В одном распределительном щите может быть один или несколько выключателей, их количество зависит от количества цепей, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем проще заменить или отремонтировать электрооборудование. Для установки одного устройства не нужно отключать всю сеть.

Галерея изображений

Фото

Верхнее положение рычага приводит устройство в рабочее положение, а нижнее размыкает цепь принудительно или при возникновении аварийного случая

Одной из характеристик автомата является номинальная ток нагрузки. Буквенно-цифровую маркировку легко найти на корпусе прибора.

При коротком замыкании происходит электромагнитное размыкание контактов, а дуга гасится в специальной камере.

При перегрузке линии происходит тепловое срабатывание: металлическая пластина внутри корпуса изгибается и размыкает контакты

Что происходит при настройке устройства

Устройство номинального тока нагрузки

Дугогасительная камера для защиты от короткого замыкания

Биметаллическая пластина для теплового отключения

Обязательным условием сборки домашнего электроснабжения является автоматическое подключение. Выключатели срабатывают быстро при перегрузке системы и из-за короткого замыкания. Единственное, от чего они не могут защитить, так это от токов утечки.

УЗО — автоматические устройства защиты

Ровно УЗО Это устройство, которое автоматически анализирует ввод/вывод тока и защищает от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по другому принципу.

Внутри корпуса находится рабочее устройство — сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только возникает ток утечки, появляется разница в значениях магнитного потока — выходное значение уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Интервал времени срабатывания в пределах 0,2-0,3 секунды. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными особенностями является наличие дополнительных клемм (у машины по 1 шт. вверху и внизу), кнопки тестирования, более широкой передней панели и другой маркировки (+)

На корпусе имеется маркировка 10… 500 мА. Указывает номинальный ток утечки. Для домашнего использования обычно выбирают УЗО с отсчетом 30 мА.

Устройства с обозначением 10 мА могут пригодиться, если отдельная цепь выведена на детскую комнату или в ванную комнату, где повышенный уровень влажности.

УЗО защищает от токов утечки, но бесполезен при повышенной нагрузке на провода, а также не помогает при коротком замыкании. По этой причине два устройства — УЗО и автоматический выключатель — всегда монтируются попарно.

Только вместе они обеспечат полную степень защиты, которая должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат — максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, мы имеем в виду не отдельно устанавливаемое устройство УЗО, а пару «УЗО+выключатель».

Дифференциальный выключатель тока (АВДТ) по своей сути и есть эта пара, но совмещенная в одном корпусе.

Таким образом, он выполняет сразу три основные функции:

• защищает от токов утечки;
• предотвращает перегрузку линии;
• мгновенно срабатывает при коротком замыкании.

Несмотря на небольшие размеры, устройство работает эффективно и быстро, но при одном условии — если оно выпущено под надежным, уважаемым брендом.

Если не знать нюансов устройства и обозначений, нанесенных на корпус, дифактор легко спутать с УЗО. Один из советов — маркировка АВДТ(+)

В технической документации, которая обязательно прилагается к устройству, указаны его характеристики. Обозначение наиболее важных показателей напечатано на корпусе спереди.

Помимо маркировки наименования здесь указываются номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и для простых автоматов — мА.

На первый взгляд может показаться, что появление дифвавомата полностью сводит на нет существовавшую изначально схему «выключатель + УЗО». Однако существует множество нюансов, определяющих выбор решения, и в результате обе схемы установки актуальны и востребованы.

Критерии выбора устройств электрозащиты

Попробуем разобраться, что лучше для дома — УЗО или дифференциальный автомат, и рассмотрим различные ситуации установки. Чаще всего на выбор влияют такие факторы, как положение устройства в электрощите, нюансы подключения к линиям электропередач, возможность обслуживания или замены.

Особенности установки в электрощит

Электрощит представляет собой металлический ящик, внутри которого обычно располагаются устройства защиты и электросчетчик. Рабочая панель, к которой крепятся устройства, ограничена в размерах.

Если провести улучшение электросети и при этом установить дополнительные модули, то на дин-рейках нехватка свободных мест. В этом случае дифавтоматы находятся в выгодном положении.

Разводка пар «автомат + УЗО» (верхний ряд) и дифавтомата (нижний ряд) на дин-рейке. Очевидно, что нижние устройства занимают меньше места. Разница увеличится, если защита рассчитана на большее количество цепей.

Современное оснащение квартир электричеством ориентировано на увеличение количества цепей. Это связано как с появлением большого количества мощной техники, так и с разделением сети на множество линий. В такой ситуации при отсутствии дополнительного места единственным разумным решением является подключение.

При выборе устройств обратите внимание на устройства, занимающие одно модульное место. Такие модели уже появились в продаже, но их стоимость несколько выше, чем у традиционных.

Сложность проводки

Основное отличие соединения между двумя отмеченными вариантами — в количестве проводов. Два отдельных устройства в сумме имеют больше клемм — 6 штук, тогда как у дифавтомата их всего четыре. Схемы подключения отличаются.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Аварийное реагирование и надежность устройства одинаковы, а порядок подключения проводов разный.

На схеме хорошо показано переключение проводов.

С подключением пары АВ+УЗО Развязка следующая:

• фазный провод подключается к клемме АВ;
• перемычка подключается к выходу автомата и L-клемме УЗО;
• вывод фазы УЗО направлен на электроустановки;
• нулевой провод подключается только к УЗО — на входе с N-клеммой, на выходе — выводится на электроустановки.

С дифавтоматом подключение намного проще. Перемычки не нужны, только фаза и ноль подключаются к соответствующим клеммам, а с выходов подаются на нагрузку.

Что это дает установщику? Облегчает процесс подключения, уменьшает количество проводов, соответственно гарантирует больший порядок на электрощите.

Как выполняется диагностика неисправности

Если рассматривать аппараты из среднего ценового сегмента, то здесь преимущества тандема «автомат + УЗО». Предположим, на одном из контуров произошло аварийное отключение электроэнергии.

Сразу определить причину срабатывания защиты сложно, так как это может быть ток утечки, короткое замыкание и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно где искать причину. В первом случае — проблема с изоляцией, во втором — повышенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам.

Если дифавтомат среагировал на сбой сети, то причину придется искать дольше. Необходимо проверить все версии, а это занимает больше времени и сил.

Для упрощения диагностики рекомендуется приобретать приборы из более дорогого ценового сегмента — они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие устройства дешевле купить и починить?

Бывают ситуации, когда выбор основывается на стоимости. Например, есть бюджет, за который выйти невозможно. При этом решающую роль играет общая стоимость всех подключенных устройств защиты.

На первый взгляд большее количество устройств характеризуется более высокой ценой. На самом деле все иначе: универсальный дифавтомат обходится в кругленькую сумму, а набор других приспособлений экономичен.

Если следить за ценниками всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже комплекта АВ+УЗО

Следует помнить, что количество строк обычно 3 и более, поэтому разница между покупками растет. Если для одного контура, то приобретение АВДЦ самое дорогое на 1тыс. натирать. по пяти контурам разница в суммах вырастает до 5 тысяч. натирать.

Таким образом, как дифавтоматы, так и блоки УЗО с автоматическими выключателями имеют свои достоинства и недостатки. Если в компактности и удобстве подключения выигрывают АВДТ, то в диагностике и учете затрат они явно проигрывают.

Выводы и полезное видео по теме

Для того, чтобы лучше разобраться в устройствах защиты и выбрать правильное решение в зависимости от ситуации, предлагаем просмотреть тематические видео.

Интересная информация о принципе работы и установке УЗО:

Несколько советов от профессионального электрика:

Что сыграло роль при выборе дифактомта:

Как видите, тема выбора УЗО или АВДТ не напрасна: есть много моментов, говорящих в пользу тех и других устройств. Для того чтобы выбрать оптимальный вариант защиты, необходимо рассмотреть условия установки и подключения, а также произвести предварительную смету.

Есть что добавить или есть вопросы по теме? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования УЗО и дифференциального автомата. Блок связи ниже.

Какой автомат (УЗО) поставить на стиральную машину

Современный дом напичканный электроникой и электробытовыми приборами не может обойтись без защиты. Электроподстанции в старых микрорайонах не рассчитаны на большую нагрузку от такого количества потребителей, что приводит к периодическим авариям, скачкам напряжения и другим неприятностям. Один скачок напряжения легко может лишить вас всех электроприборов: холодильника, телевизора, сплит-системы, в том числе и стиральной машины, но если установить правильное УЗО, можно избежать проблем.

УЗО должно быть установлено — это понятно, без него в доме не обойтись, но зачем ставить на стиральную машину отдельный автомат, какой смысл? Сначала разберемся с понятиями. У электриков каждый работающий электроприбор называется потребителем, так вот стиральная машина является довольно крупным потребителем, создающим изрядную нагрузку на электропроводку. Поэтому к ней целесообразно проложить отдельные электрические коммуникации, не забыв защитить цепь, поставив автомат.

Такие потребители как компьютер и телевизор не требуют отдельного УЗО, так как работают в обычном режиме и создают меньшую нагрузку на сеть. Стиральная машина работает во влажной среде, то есть такая техника по определению входит в группу риска, а значит, к ее энергоснабжению нужно подходить со всей ответственностью. А если речь идет о современной дорогой стиральной машине с функцией сушки, то в данном случае ни одна машина не должна защищать такую ​​технику.

Внимание! Стиральная машина с сушкой при включении программы «Стирка-Полоскание-Отжим-Сушка» создает примерно в полтора раза большую нагрузку на электропроводку, чем обычная машина-автомат. из чего состоит и как работает?Для начала определимся с компонентами УЗО,в его состав входят:

• трансформатор
• корпус;
• механизм обрыва цепи;
• механизм самотестирования;
• электромагнитная отсечка (для новейших приборов).

УЗО срабатывает при возникновении чрезмерной нагрузки на проводку. В этом случае автомат принудительно разрывает и обесточивает цепь. Подобная ситуация может возникнуть из-за того, что человек заденет оголенную проводку или на провод попадет вода, автомат сработает и предотвратит трагедию. УЗО предназначено для многократного использования, поэтому при разнице его менять не нужно (в отличие от предохранителей). Автомат абсолютно необходимая защита для стиральной машины.

Какое УЗО ставить и от чего оно зависит?

На этот вопрос мы отвечаем неожиданно и нестандартно — нет. На самом деле прогресс не стоит на месте и обычные устройства УЗО уже ушли в прошлое, ведь они не защищают электрическую цепь от всех рисков. Со своей стороны, мы рекомендуем вам установить в качестве защиты не УЗО, а дифавтомат. Дифавтомат – уникальное устройство, сочетающее в себе УЗО и пожарный выключатель.

Раньше эти два устройства нужно было устанавливать друг за другом, создавая тем самым полную защиту сети, теперь же появился дифавтомат, который объединяет эти два устройства в одном компактном корпусе. Дифавтомат в настоящее время — аппарат еще достаточно дорогой, поэтому выбирать и ставить нужно с умом. Большинство специалистов рекомендуют электромеханический дифавтомат ставить на 0,03 Ампер. Можно конечно купить электронный прибор на 0,01 Ампер, он конечно номинально надежнее и дороже, но по факту такая надежность уже перебор.

Важно! Электронные дифавтоматы стоят в два раза дороже, к тому же часто выходят из строя, а приборы на 0,01 Ампера устанавливаются в пожароопасных помещениях, которых в квартире или доме естественно нет.

Сколько стоит Дифавтомат 0,03 Ампер на стиральную машину? Ориентировочная цена устройства около 14 у. е. Цена будет зависеть от характеристик устройства, производителя, продавца и других факторов. Но в целом, если возникает вопрос, сколько стоит дифавтомат, то эту цену вполне можно назвать, она средняя.

Как установить дифавтомат или УЗО своими руками?

УЗО и дифавтомат устанавливаются примерно одинаково. Если вы предварительно проложили отдельную электрическую цепь от электрощита к стиральной машине, то это значительно упрощает схему монтажа УЗО, так как речь пойдет о простой сети с одним потребителем. Если вам нужна подробная информация о подключении стиральной машины к электричеству, вам придется изучить дополнительную информацию.

Прокладываем провод ВВГ 3х2,5 от щита, по возможности можно вмонтировать дифавтомат 30 мА прямо в щиток, если там есть свободное место. Если нет, то устройство можно установить впритык к влагозащищенному выходу стиральной машины, только для этого его придется поместить во влагонепроницаемый кожух. Выполняем следующую процедуру.
