Реле контроля фаз — назначение, принцип работы и схема подключения
Существует много различных аппаратов, которые в ходе их эксплуатации приходится нередко переносить с одного места на другое, каждый раз подключая их к трехфазной сети.
Нередки случаи, когда неопытный работник в ходе подключения оборудования нарушает порядок чередования фаз, что может привести к выходу техники из строя. Чтобы не допустить этого, необходимо обеспечить контроль фаз, установив специальное устройство защиты. В этом материале мы расскажем о том, что представляет собой реле контроля фаз, какова схема его подключения и рассмотрим принцип работы этого прибора.
Назначение и принцип работы реле контроля фаз
Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.
Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.
Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.
Что такое реле напряжения и как оно настраивается – на следующем видео:
Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения. Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении.
При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет
После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.
Порядок подключение реле
Очень важно, чтобы контрольное устройство было включено в схему любого передвижного агрегата, в составе которого имеется трехфазный электрический мотор. Если такого реле в составе оборудования не имеется, неправильное чередование фаз может привести к серьезным последствиям – от нарушения работы аппарата до выхода его из строя.
Наглядно про подключение на видео:
youtube.com/embed/NsBoh2JCahE?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Если оборвется хотя бы один фазный кабель, произойдет быстрый перегрев силового агрегата, и устройство за считанные секунды придет в негодность. Чтобы не допустить этого, на контактор вместо контрольного реле зачастую устанавливают тепловое. Но проблема заключается в том, чтобы правильно его подобрать и отрегулировать по номинальному току. Для этого требуется специальный стенд, которым располагают далеко не все. Поэтому установка прибора фазного контроля – более простой способ решения проблемы.
Принцип работы РК основан на том, что устройство улавливает гармоники обратной последовательности, возникающие в случае перекоса фаз или при обрыве токоведущих проводов. Аналоговые фильтры контрольного прибора выделяют их и подают сигнал на управляющую плату, включающую после его получения релейные контакты.
Схема подключения реле контроля фаз сложностью не отличается. Все три фазных проводника и нулевой кабель нужно подсоединить к соответствующим клеммам прибора, а его контакты пустить в разрыв соленоида магнитного пускателя.
Если устройство работает в нормальном режиме, то контактор включен, релейные контакты замкнуты, и производится подача напряжения на аппаратуру.
В случае обнаружения неполадок происходит размыкание контактов контрольного прибора, и электропитание отключается до того момента, когда будут восстановлены сетевые параметры.
Чаще всего для защиты бытовой техники используются реле заводского изготовления, которые имеются в продаже. Но иногда их изготавливают и своими руками. Приведем схему простого самодельного устройства, на которой имеются графические обозначения элементов, включенных в цепь.
Заключение
В этой статье мы рассказали о том, что такое реле контроля фаз, для чего оно нужно и по какому принципу работает. В промышленных условиях оно защищает компрессоры, электродвигатели и другие агрегаты. В быту их наиболее часто используют для защиты стиральных машин и холодильников.
Реле контроля чередования и обрыва фаз, наличия и качества сетевого напряжения
Реле контроля наличия фаз и напряжения предназначено для защиты электрооборудования от отклонений параметров питающей трёхфазной электросети.
К основным факторам, на которые реагируют приборы этого класса, относятся:
- превышение питающим напряжением установленного верхнего предела (уставки) или его падение ниже допустимого уровня;
- нарушение симметричности трёхфазной системы питания, обрыва одной или двух фаз, как крайнего случая проявления не симметрии;
- изменение порядка чередования фаз;
- обрыв нулевого провода (опционально в некоторых конструкциях).
Отдельные экземпляры трёхфазного реле контроля фаз обладают возможностями регулирования уставок верхнего и нижнего пределов отклонения напряжения, а также установки желаемого времени срабатывания.
Для удобства визуального наблюдения и контроля отдельные модели реле могут быть оборудованы индикаторными устройствами, фиксирующими значение фазных параметров.
Реле контроля чередования, обрыва фаз и напряжения содержит несколько функциональных блоков.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Основными компонентами фазового реле являются:
- блок измерений;
- устройство обработки информации;
- исполнительная (коммутационная) часть.
БЛОК ИЗМЕРЕНИЙ
Эта часть схемы реле осуществляет непрерывный контроль параметров электропитания – фазных токов и напряжений. Для фиксации искажений симметрии трёхфазной питающей системы напряжений устройство содержит фильтр гармонических составляющих обратной последовательности.
Гармонические составляющие или высшие гармоники представляют собой высокочастотные сигналы, сопутствующие основной частоте промышленного тока и кратные ей.
Теоретически кривые каждого из фазных напряжений, вырабатываемых генераторами электростанций должны иметь строго синусоидальную форму. На практике любой источник напряжения даёт некоторые искажения синусоиды.
Свой вклад в дело ухудшения синусоидальности вносят также разнообразные потребители, содержащие нелинейную нагрузку. В результате, питающее напряжение электрической сети никогда не является синусоидальным на 100%.
В соответствии с теоремой Фурье любая сложная периодическая функция может быть представлена суммой простых гармонических функций.
Примечание. Гармонической называют функцию, изменяющуюся по закону синуса или косинуса.
Таким образом, любое отклонение от синусоидальности влечёт за собой появление высших гармоник – слагаемых формулы разложения Фурье. Каждая из функций – слагаемых имеет частоту, в n раз превышающую частоту основной функции, где n – порядковый номер слагаемого.
То есть применительно к системе питания промышленной частоты 50 Гц, 1-я гармоника обладает частотой 50 Гц, 2-я – 100 Гц, 3-я – 150 Гц и так далее. Амплитуда гармоник уменьшается с увеличением их порядкового номера.
Вся совокупность гармоник образует три последовательности фазных чередований:
- составляющие 1, 4, 7, 10 … образуют прямую последовательность;
- 2, 5, 8, 11… — соответствуют обратному фазному чередованию;
- 3, 6, 9, 12… — составляют нулевую последовательность.
Нарушения симметрии системы характеризуются увеличением гармоник обратной последовательности, что и является критерием отклонения от нормы, применяемым в алгоритме контроля при работе реле.
БЛОК ЛОГИКИ
Данные, полученные из блока измерения, подвергаются здесь сравнению с условиями, определёнными выставленными уставками. Блок логики формирует команды, которые передаются исполнительному органу.
Следует заметить, что в схемотехнике реле контроля бывает невозможно выделить компоненты, относящиеся к блокам логики и измерений. В некоторых моделях используются многофункциональные микропроцессорные чипы, объединяющие эти блоки.
ИСПОЛНИТЕЛЬНЫЙ ОРГАН
Отключение защищаемой электроустановки или части сети производится «сухими» контактами электромагнитного реле или пускателя.
Термин «сухой контакт» является устойчивым жаргонным выражением проектировщиков автоматизированных систем. Выражение заимствовано из жаргона англоязычных коллег путём прямого перевода слов dry contact. Данное выражение никак не связано с отсутствием влаги.
Означает оно то, что контакт не имеет гальванической связи с цепями управления, не заземлён и не подключен к источнику питания.
В различных моделях реле контроля фаз применяются исполнительные органы двух типов, коммутирующие нагрузку непосредственно или воздействуя на промежуточный элемент – магнитный пускатель.
В первом случае устройство имеет три входа для подключения трёхфазного питания и три выхода для непосредственного присоединения к нагрузке. Коммутация нагрузки осуществляется внутри устройства.
При подключении реле контроля фаз второго типа подразумевается использование пускателя. В этих приборах имеются выходы контактов исполнительного реле, предназначенных для работы в цепях отключения. Сухие контакты реле контроля фаз коммутируют катушку пускателя.
Такие комбинации используются для защиты оборудования большой мощности, непосредственная коммутация которого невозможна контактами исполнительного органа.
ОБЛАСТЬ ПРИМЕНЕНИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Основным оборудованием, нуждающимся в защите от несимметричных режимов и нарушений порядка чередования фаз, являются трёхфазные асинхронные электродвигатели.
Ассимметрия трёхфазного питания приводит к снижению рабочего и пускового моментов электродвигателя, снижает его КПД и увеличивает величину скольжения.
Полное отсутствие одной из фаз в системе питания приводит к повреждению электродвигателя вследствие перегрева. Усугубляет опасность этого режима небольшой ток потребления и нечувствительность к нему максимальных токовых защит.
Обратное чередование фаз непосредственно двигателю вреда не наносит, но при этом меняется направление его вращения. Такой режим чаще всего губителен для механизмов, приводимых двигателем, и как минимум нарушает технологический процесс.
Изменение порядка чередования фаз возникает в результате ошибки персонала при подключении кабельных линий или шлейфов воздушных линий электропередачи после выполнения ремонтных работ. Это может произойти как на территории потребителя, так и в электроустановках электросетевой компании.

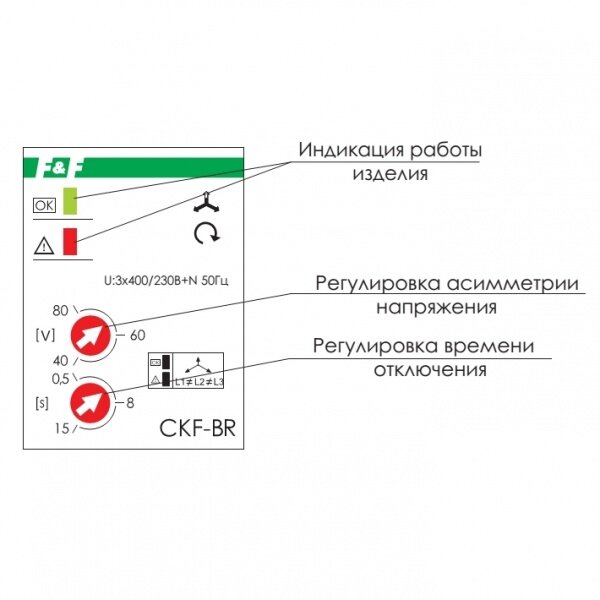

К основным параметрам настройки реле относятся:
- регулирование уставки срабатывания при повышении уровня напряжения;
- установка нижнего предела напряжения питания;
- установка времени повторного включения.
Пределы допустимого изменения параметров питающей электросети устанавливаются исходя из характеристик питаемого оборудования.
Повторное включение происходит после восстановления нормального режима питающей сети. После отключения нагрузки в результате работы реле напряжения и контроля чередования фаз, орган измерения продолжает осуществлять непрерывный контроль состояния сети.
При возвращении параметров электропитания к норме происходит автоматическое повторное включение нагрузки. Время повторного включения выбирают с учётом характеристики сети питания.
Необходимость задержки включения обусловлена отстройкой от колебаний параметров переходного режима и возможной неуспешностью попыток включения линий питания.
© 2012-2020 г. Все права защищены.
Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Когда необходимо применять реле контроля фаз | RuAut
Реле контроля фаз используют для осуществления защиты электрооборудования, когда возникает аварийная ситуация, а также для осуществления контроля за качеством трехфазного напряжения.
Нарушение симметрии фаз, их чередования, обрыв фаз, увеличение или снижение напряжения ниже установленного минимального допустимого уровня в какой-либо из трех фаз сети — все это в данном случае будет являться аварийными ситуациями. Наряду с выполнением функции защиты от возможных скачков электропитания, также при использовании рассматриваемых реле значительно облегчается выполнение работ по наладке.
Когда к трехфазной сети происходит достаточно частое переподключение различного оборудования, то использование реле контроля фаз является наиболее целесообразным. Особенно это актуально, когда для применяемого оборудования требуется строгая фазировки, иными словами необходимо строго соблюдать очередность следования фаз. У некоторых станков правильное направление вращения двигателей часто зависит именно от правильного соблюдения порядка чередования фаз. В случае, если определенное чередование фаз выполнено неправильно, то вращение будет осуществляться в другую сторону, а это уже в свою очередь нарушит правильный запланируемый режим работы станка, а также привести к достаточно серьезным неисправностям, которые потребуют дорогостоящего и длительного ремонта.
Именно от возникновения таких неприятных ситуаций и защитит надежно реле контроля фаз. Череду размещения входных фаз определит схема реле, а в соответствии уже с данным чередованием сработают необходимым образом контакты на выходе. В случае же нарушения требуемого порядка фаз станок просто-напросто не запустится, соответственно, он останется работоспособным и целым.
При возникновении ситуации, когда пропала одна из фаз, а также когда на одной из фаз напряжение упало ниже определенного значения, которое задано уставкой, тогда реле автоматически через 1-3 секунды отключит нагрузку. Когда напряжения снова окажутся в диапазоне заданных допустимых значений, тогда через 5-10 секунд выполнится включение нагрузки обратно к сети. Таким образом, реле в автоматическом режиме определит момент, в который хотя бы на одной из фаз произойдет выход напряжения фаз за допустимые пределы, и отключит нагрузку, потом же реле отследит момент возврата к допустимому уровню напряжения, и опять включит нагрузку.
В некоторых моделях реле контроля фаз время задержки на отключение и включение можно регулировать, уровень же асимметрии напряжений необходимо настраивать на всех рассматриваемых реле вручную. Выходы реле контроля фаз могут коммутировать как контрольную цепь, которая включает в себя сигнальный звонок или лампу, так и катушки магнитных пускателей или контакторов, к примеру, для осуществления запуска двигателя.
Основой принципа работы реле контроля фаз является выделение гармоник обратной последовательности. При обрывах и перекосах фаз в сети возникают именно указанные выше гармоники (кратные двум от основной). Для цели выделения этих гармоник используются специальные фильтры обратной последовательности, которые представляют собой, в наиболее простом случае, аналоговые пассивные фильтры с реактивными и активными элементами (RC-цепи) двухплечевого типа. На их выходе включаются электромагнитные реле. Схему управления можно собрать и на микроконтроллере.
Благодаря применению рассматриваемых реле для осуществления защиты электрооборудования в сетях трехфазного напряжения, становится возможным спасти обмотки двигателей асинхронного типа от перегорания, а оборудование, которое является достаточно дорогостоящим, от выхода из рабочего состояния раньше положенного срока.
Реле контроля фаз нашли широкое применение не только на крупных промышленных предприятиях, но и в повседневном обиходе. В случае, если питающее напряжение неожиданно понизилось, то холодильники, кондиционеры, стиральные машины и различная другая бытовая техника, которая имеет электрический привод, достаточно быстро может перестать полноценно функционировать. Именно поэтому в быту также широко распространенно применение реле контроля фаз.
Реле контроля фаз, переключатели фаз
Купить Реле контроля, переключатели фаз
Перекосы фаз в трехфазной сети негативно сказываются на работе подключенного электрооборудования. Чтобы избежать поломок, применяют реле контроля фаз.
Это реле отвечает за чередование фаз в трехфазной сети.
Реле контроля фаз защищает от обрывов, слипания и перекосов, осуществляет контроль за правильностью чередования фаз.
Реле контроля напряжения следит за величиной этого параметра, а также отключает питание, когда показатель падает ниже заданной установки.
Принципы работы реле
При срабатывании аварийного сигнала реле отключает прибор. Когда в механизм поступает трехфазное напряжение, выполняется проверка всех контролируемых и рабочих параметров.При несоответствии нормативному показателю хотя бы одного из параметров выполняется отключение механизма. После возвращения в норму всех показателей, механизм включается без задержек. Цена реле, представленного в интернет-магазине компании СПК-Электрик, доступная для всех потребителей.
Причины возможных аварийных отключений:
- Исчезновение любой из фаз;
- Выход из разрешенных пределов напряжения;
- Подключение трехфазного питания с ошибкой. В результате выполняется неправильное чередование.
Компания «СПК-Электрик» предлагает широкий ассортимент переключателей фаз и реле контроля фаз с разными характеристиками. Здесь можно купить реле контроля, переключатели фаз и другое электрооборудование по доступной стоимости. Заказы принимаются через корзину, есть возможность оформления заказа в один клик. Детали можно уточнить по телефону, а также через форму связи, предусмотренную на сайте.Область применения релейной автоматики Использовать реле контроля и переключатели фаз можно в быту, на производстве и т.
п. В бытовых условиях устройства предотвращают выход из строя крупных и мелких электроприборов. В промышленности реле используются при эксплуатации кранового оборудования. При отключении одной или двух фаз в электрической сети реле защищают рабочих от падения грузов или стрелы крана.Поставки выполняются в минимальный срок. Цена продукции указана под каждым наименованием, также на сайте есть раздел с прайсом, где указана стоимость каждого товара.
|
Назначение |
|||
|
Реле контроля фаз (автоматы защиты электродвигателей) предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазной сети, в случаях отсутствия хотя бы одной из фаз, падения напряжения, асимметрии напряжения, обрыва нулевого провода. |
|||
|
Принцип работы: |
|||
|
Если напряжение в пределах нормы, то контакты исполнительного реле замнуты, и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение происходит с задержкой в 3-5 секунд во избежание случайного отключения двигателя при кратковременных падениях напряжения. включение происходит автоматически после восстановления правильного напряжения питания. |
|||
|
|
|||
|
Технические характеристики: |
|||
|
|
|||
|
Напряжение питания |
3×380В 50Гц |
||
|
Максимальный ток нагрузки |
10А |
||
|
Контакт |
1P |
||
|
Сигнализация питания |
зеленый светодиод |
||
|
Нарушение чередования |
красный светодиод |
||
|
Напряжение отключения — регулируемое |
165-180В |
||
|
Асимметрия напряжения |
40-55В (в зависимости от напряжения отключения) |
||
|
Гистерезис |
5В |
||
|
Задержка отключения |
3-5сек. |
||
|
Потребляемая мощность |
1,6Вт |
||
|
Диапазон рабочих температур |
-25…+50С |
||
|
Степень защиты |
IP20 |
||
|
Габариты, мм |
35×65х90 |
||
|
Подключение |
винтовые зажимы 2,5мм. кв |
||
|
Монтаж |
на DIN-рейке 35мм |
||
|
|
|||
|
Схема подключения |
|||
|
|
|||
|
|
|||
|
Внимание! Контакты реле позволяют выдавать информацию о состоянии включения или отключения электродвигателя. |
|||
Что такое реле контроля напряжения и где они используются?
Реле используются в приложениях с моторным приводом для измерения и контроля рабочих параметров, таких как температура, ток или напряжение, предотвращая повреждение двигателя и подключенного оборудования в случае неисправности или ненормального рабочего состояния. Реле контроля напряжения могут обнаруживать не только пониженное и повышенное напряжение, но и проблемы, связанные с напряжением, такие как дисбаланс фаз, обрыв и последовательность фаз.
Реле контроля напряжения предназначены для однофазных или трехфазных систем.Те, которые используются в трехфазных системах, иногда называют реле контроля фаз.
Реле контроля однофазного напряжения могут использоваться с однофазным переменным или постоянным напряжением. Их основная цель — защитить двигатели и подключенное оборудование от пониженного или повышенного напряжения, хотя некоторые из них предназначены для обеспечения того, чтобы напряжение оставалось в заданной полосе пропускания, с высокими пределами и низкого напряжения.
В то время как разные производители используют разные принципы работы (разомкнутая цепь или замкнутая цепь) для включения или выключения реле при превышении уставки, простым примером реле контроля перенапряжения является реле с нормально замкнутым (NC) контакт.Вот как это работает:
Когда рабочее напряжение ниже установленного максимального напряжения, реле обесточивается, и контакт остается в закрытом состоянии по умолчанию. Если напряжение превышает установленное максимальное напряжение (иногда называемое напряжением срабатывания), реле активируется, контакт размыкается, и питание нагрузки отключается. Когда напряжение падает ниже установленного максимального напряжения, включая значение гистерезиса (известное как падение напряжения), реле снова обесточивается, и контакт замыкается, восстанавливая питание нагрузки.
Принцип работы реле контроля пониженного или повышенного напряжения с фиксированной выдержкой времени.Изображение предоставлено: Eaton
Помимо ограничений на допустимое напряжение, многие реле контроля напряжения включают фиксированную или программируемую задержку времени (также называемую задержкой срабатывания), в течение которой должна присутствовать неисправность, прежде чем реле сработает.
Назначение временной задержки — предотвратить ложное отключение из-за таких условий, как кратковременные провалы напряжения (пониженное напряжение). В некоторых конструкциях реле после исправления ошибки также будет реализована временная задержка перед автоматическим сбросом реле.
Как повышенное, так и пониженное напряжение влияют на выходной крутящий момент, скорость и эффективность двигателя, хотя основным результатом обоих условий является нагрев двигателя — из-за более высокого потребления тока в случае пониженного напряжения и из-за насыщения двигателя в случай перенапряжения. Пониженное напряжение также может затруднить запуск асинхронных двигателей переменного тока и вызвать неожиданные отключения.
Изменения напряжения питания могут повлиять на рабочие характеристики асинхронных двигателей.Изображение предоставлено: EASA
Реле контроля трехфазного напряжения или реле контроля фаз контролируют дополнительные параметры фазы наряду с условиями повышенного и пониженного напряжения, а именно: дисбаланс фаз, обрыв и последовательность фаз (также называется смена фаз).
В трехфазных системах условия повышенного и пониженного напряжения возникают, когда напряжения во всех трех фазах увеличиваются или уменьшаются одновременно. Чтобы определить наличие повышенного или пониженного напряжения, реле измеряет среднее напряжение всех трех линий и сравнивает его с уставкой напряжения.
Реле контроля фаз могут обнаруживать обрыв фазы, последовательность фаз и дисбаланс фаз в трехфазных системах.Изображение предоставлено: Omron
Для определения наличия дисбаланса фаз реле контролирует каждую из фаз, чтобы определить, когда напряжение в любой из фаз падает на заданную величину ниже среднего значения для всех трех фаз. Точно так же, если обнаружена полная потеря фазы, реле отключится и отключит питание от двигателя.
Неуравновешенность фаз вынуждает одни обмотки двигателя нести большую нагрузку, чем другие, что может привести к чрезмерному нагреву двигателя.Если в двигателе пропадает фаза, он может продолжать работать, потребляя требуемый ток из оставшихся фаз, но это также вызывает чрезмерный нагрев и может повредить двигатель.
Изменение последовательности любых двух из трех фаз напряжения — известное как чередование фаз — может быть чрезвычайно опасным, так как это вызовет изменение направления вращения для подключенного оборудования, такого как двигатели, вентиляторы или насосы. Для контроля чередования фаз реле просто отслеживает последовательность трех фаз и срабатывает, если она отклоняется от заданной последовательности.
3-х фазные реле контроля | Защитные реле
Трехфазные контрольные реле или защитные реле, защищают двигатели и оборудование от дорогостоящих повреждений из-за сбоев напряжения в трехфазных системах. Обратитесь к таблице ниже для получения дополнительной информации об уровне защиты, предлагаемой каждым продуктом, затем щелкните одну из серий, чтобы просмотреть подробную информацию о конкретном типе продукта.
| Серия | ||||||
| Чередование фаз | Обрыв фазы | Пониженное напряжение | Повышенное напряжение | Асимметрия фаз | Выход | |
| Вставной монтаж | ||||||
| PCP | Есть | – | – | – | – | SPDT 10A |
| PLP | Есть | Есть | – | – | – | SPDT 10A |
| ПАП | Есть | Есть | Регулируемый 75-95% | – | – | SPDT 10A |
| PJPU-FA8X | Есть | Есть | Нет | Есть | Только индикация | СПДТ / СПНО 5А * |
| PMP | Есть | Есть | Регулируемый 80-95% | Фиксированное значение 110% | Регулируемый 2-10% | SPDT 10A |
| PMP-FA8 | Есть | Есть | Фиксированное значение 90% | Фиксированное значение 110% | Фиксированное значение 6% | SPDT 10A |
| PMPU-FA8X | Есть | Есть | Фиксированное значение 90% | Фиксированное значение 110% | Фиксированное значение 6% | СПДТ / СПНО 5А * |
| PMPU-FA12X | Есть | Есть | Фиксированное значение 90% | Фиксированное значение 110% | Фиксированное значение 6% | ДПДТ 5А * |
| Серия | ||||||
| Чередование фаз | Обрыв фазы | Пониженное напряжение | Повышенное напряжение | Несимметрия фаз | Выход | |
| Монтаж на DIN-рейку | ||||||
| PMD | Есть | Есть | Регулируемый 80-95% | Фиксированное значение 110% | Регулируемый 2-10% | DPDT 10A |
| ПБДУ | Есть | Есть | Регулируемый 5-25% | – | – | SPDT 5A |
| Монтаж на DIN-рейку — серия ПК с коммуникацией | ||||||
| ПК | Есть | Есть | Регулируемый 80-95% | Регулируемый 105-120% | Регулируемый 2-10% | DPDT 5A |
Примечание: все продукты работают с частотой 50/60 Гц
* Обеспечивает изолированный контакт для цепей аварийной сигнализации | Узнать больше
Операция:
В зависимости от выбранного блока, он будет защищать трехфазное оборудование от:
Обрыв фазы: полная потеря одной или нескольких из трех фаз.
Также известен как «одиночная фаза». Обычно это вызвано перегоревшим предохранителем, обрывом провода или изношенным контактом. Это условие может привести к тому, что двигатель будет потреблять ток заблокированного ротора во время запуска. Кроме того, трехфазный двигатель будет продолжать работать после потери фазы, что может привести к его перегоранию.
Реверсирование фаз: реверсирование любых двух из трех фаз приведет к тому, что трехфазный двигатель будет работать в противоположном направлении. Это может привести к повреждению ведомого оборудования или травмам персонала.Это состояние обычно возникает в результате ошибок, допущенных во время текущего обслуживания или при внесении изменений в схему.
Дисбаланс фаз: Дисбаланс трехфазной системы возникает, когда однофазные нагрузки подключены таким образом, что одна или две линии (фазы) несут большую или меньшую нагрузку. Это может привести к тому, что двигатели будут работать при температурах выше указанных.
Пониженное напряжение: , когда напряжение во всех трех линиях трехфазной системы падает одновременно.Это может привести к увеличению тока и нагреву двигателя, а также к снижению производительности двигателя.
Повышенное напряжение: , когда напряжение во всех трех линиях трехфазной системы увеличивается одновременно. Может вызвать снижение тока нагрузки и низкий коэффициент мощности.
% PDF-1.6
%
1004 0 объект
>
эндобдж
xref
1004 74
0000000016 00000 н.
0000002375 00000 н.
0000002591 00000 н.
0000002731 00000 н.
0000002777 00000 н.
0000002984 00000 н.
0000003474 00000 н.
0000003891 00000 н.
0000004333 00000 п.
0000004850 00000 н.
0000004954 00000 н.
0000005057 00000 н.
0000005371 00000 п.
0000005642 00000 н.
0000005907 00000 н.
0000008412 00000 н.
0000008573 00000 н.
0000008837 00000 н.
0000011358 00000 п.
0000013031 00000 п.
0000015328 00000 п.
0000016031 00000 п.
0000016456 00000 п.
0000016901 00000 п.
0000017293 00000 п.
0000019494 00000 п.
0000022223 00000 п.
0000024696 00000 п.
0000026737 00000 п.
0000028633 00000 п.
0000032657 00000 п.
0000036073 00000 п.
0000050497 00000 п.
0000066873 00000 п.
0000068719 00000 п.
0000068803 00000 п.
0000068854 00000 п.
0000069406 00000 п.
0000069588 00000 п.
0000070156 00000 п.
0000070355 00000 п.
0000121860 00000 н.
0000121901 00000 н.
0000171406 00000 н.
0000171447 00000 н.
0000171999 00000 н.
0000172182 00000 н.
0000198103 00000 н.
0000198144 00000 н.
0000198712 00000 н.
0000198916 00000 н.
0000257829 00000 н.
0000257870 00000 н.
0000258438 00000 н.
0000258641 00000 н.
0000259209 00000 н.
0000259430 00000 н.
0000260014 00000 н.
0000260236 00000 п.
0000260515 00000 н.
0000260606 00000 н.
0000260717 00000 н.
0000260921 00000 н.
0000261005 00000 н.
0000261056 00000 н.
0000261261 00000 н.
0000261482 00000 н.
0000285899 00000 н.
0000535375 00000 н.
0000555168 00000 н.
0000629987 00000 н.
0000649892 00000 н.
0000782712 00000 н.
0000001821 00000 н.
трейлер
] / Назад 3291400 >>
startxref
0
%% EOF
1077 0 объект
> поток
@S; z ؇ IN6
Архивы мониторов фазы / напряжения — ATC Diversified Electronics
VCFP96M — это полная однофазная и трехфазная цифровая измерительная система, подходящая для панелей управления низкого, среднего и высокого напряжения, генераторных установок, блоков нагрузки, систем управления зданием и систем управления энергопотреблением.VCFP96M можно использовать с одной фазой, тремя […]
Реле контроля фазного напряжения модели DPR175A (3 фазы) от подразделения ATC Diversified Electronics компании Marsh Bellofram Corporation представляет собой высокопроизводительное реле контроля напряжения и фазы, предназначенное для защиты промышленного оборудования, двигателей и насосов от преждевременного отказа оборудования, вызванного […]
Трехфазное контрольное реле серии SLA от компании ATC Diversified Electronics разработано для обеспечения экономичной защиты от потери фазы, пониженного напряжения и реверсирования фаз, которые могут способствовать преждевременному отказу двигателя или оборудования и простоям.
Однофазное реле контроля пониженного напряжения серии UOA от подразделения ATC Diversified Electronics компании Marsh Bellofram представляет собой семейство однофазных реле контроля напряжения, разработанных для обеспечения рентабельной и надежной защиты критически важного оборудования, которое требуется […]
Трехфазный монитор на базе микропроцессора серии SLM от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation представляет собой трехфазный монитор на базе микропроцессора.
Это устройство защищает трехфазное оборудование от пониженного напряжения, перенапряжения, обрыва фазы, чередования фаз, асимметрии фаз, […]
Однофазное реле контроля серии VBA от подразделения ATC Diversified Electronics компании Marsh Bellofram представляет собой семейство однофазных реле контроля напряжения, разработанных для обеспечения экономичной и надежной защиты критически важного оборудования, которое требуется постоянно […]
Тестер чередования фаз PRT от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation — это портативный тестер, который устраняет необходимость в догадках при подключении трехфазного двигателя.
Монитор потери последовательности фаз серии AC-410 от подразделения диверсифицированной электроники ATC компании Marsh Bellofram представляет собой подключаемые мониторы последовательности фаз и потерь, которые защищают трехфазное холодильное оборудование от неблагоприятных условий в линии, таких как: ПОТЕРЯ ФАЗЫ (ОДНОФАЗНЫЙ): […]
Универсальное трехфазное реле контроля фазного напряжения SLU-0201 от подразделения ATC Diversified Electronics Division компании Marsh Bellofram Corporation обеспечивает экономичную защиту от преждевременного отказа оборудования, вызванного сбоями напряжения в трехфазных системах (звезда или треугольник).
Монитор асимметрии фаз серии SLB от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты трехфазного оборудования от фазового дисбаланса, обрыва фазы и реверса фазы.
Монитор асимметрии и потери фаз серии SLC от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты трехфазного оборудования от фазового дисбаланса и обрыва фазы.
Монитор фазы и пониженного напряжения серии SLD от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты трехфазного оборудования от фазового дисбаланса, обрыва фазы, пониженного напряжения и реверсирования фаз.
Фазовый монитор серии SLE от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты трехфазного оборудования от асимметрии фаз, обрыва фазы и пониженного напряжения.
Монитор / реле обрыва фазы, пониженного напряжения и последовательности фаз серии SLH от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты оборудования от ПОТЕРЯ ФАЗЫ (однофазное переключение), НИЗКОГО НАПРЯЖЕНИЯ (сбойные выходы) и ОБРАЩЕНИЯ ФАЗ последовательность).
[…]
Монитор последовательности фаз при пониженном напряжении серии SLJ от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation имеет встроенную временную задержку срабатывания задержки включения. SLJ непрерывно контролирует три фазы на предмет неблагоприятных условий, таких как ПОТЕРЯ ФАЗЫ (одиночный […]
Монитор диапазона трехфазных напряжений серии PBC от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation предлагает защиту трехфазного оборудования, которое должно работать между двумя пределами напряжения.
Все три фазы контролируются индивидуально для предварительно выбранного в […]
PBD от ATC Diversified Electronics обеспечивает защиту оборудования, чувствительного к трехфазной последовательности, которое требуется для работы в пределах двух пределов напряжения.Мониторинг всех трех фаз осуществляется индивидуально для предварительно выбранного уровня «Недостаточно» и […]
О реле контроля диапазона трехфазного последовательного напряжения серии PBE от подразделения диверсифицированной электроники ATC компании Marsh Bellofram Corporation: В современной промышленной среде линейный шум и гармоники в линии питания становятся все более серьезной проблемой.
Обнаружение True-RMS может […]
Устройство контроля фазы напряжения модели DPR350B, устанавливаемое на DIN-рейку, от подразделения ATC Diversified Electronics компании Marsh Bellofram предназначено для контроля пониженного напряжения, перенапряжения, сдвига частоты, дисбаланса, обрыва фазы и последовательности фаз для трехфазных, трехпроводных и трехфазных цепей. фаза, четырехпроводная […]
Универсальное реле контроля фаз серии SLU-0200 (3-фазные мониторы) обеспечивает экономичную защиту от преждевременного отказа оборудования или простоя, вызванного сбоями напряжения или несвоевременными отключениями в 3-фазных системах (звезда или треугольник).
SLU-0200 поставляется с функцией «Блокировка быстрого цикла».
Характеристики: Контролирует управляющее напряжение 120 В переменного тока, 50/60 Гц. Выходное реле SPDT, Pilot Duty B150, 360 ВА 10 А при 120 В переменного тока, резистивное. Подключаемые модели с 8 и 11 контактами.Регулируемые настройки пониженного напряжения и задержки перезапуска. Рабочая температура от 0 ° C до […]
Для приложений, где важна только последовательность фаз, рассмотрите возможность использования монитора последовательности фаз серии PRA.
Универсальное реле контроля фазы SLU-600 от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation представляет собой семейство универсальных реле контроля фазы, разработанных для обеспечения экономичной защиты от преждевременного отказа оборудования или простоев, вызванных сбоями напряжения или […]
Универсальное контрольное реле серии SLU-100 разработано для обеспечения экономичной защиты от преждевременного отказа оборудования или простоев, вызванных сбоями напряжения или несвоевременными отключениями в трехфазных системах (треугольник и звезда).
Контрольно-измерительные реле — Категория продукта
Линейка реле и реле защиты двигателя, совместимых с DeviceNet, для защиты двигателя / трансформатора, предотвращения обратного срабатывания трехфазного двигателя и защиты двигателя / нагревателя от перегорания.
Есть 26 продуктов Реле для измерения и контроля.
Однофазное реле тока K8DT-AS
Наши продукты с ценным дизайном повышают ценность ваших панелей управления.Обнаружение ошибок в двигателях и другом оборудовании по изменениям тока. Используется в режиме максимального или минимального тока.
Однофазное реле максимального / минимального тока K8DT-AW
Наши продукты с ценным дизайном повышают ценность ваших панелей управления.
Обнаружение ошибок в двигателях и другом оборудовании по изменениям тока. Мониторинг сверхтоков и минимальных токов одновременно с помощью одного реле.
Однофазное реле напряжения K8DT-VS
Наши продукты с ценным дизайном повышают ценность ваших панелей управления.Обнаружение аномальных напряжений применяется к оборудованию для защиты от отказа оборудования. Используется как в режиме максимального, так и минимального напряжения.
Однофазное реле повышенного / пониженного напряжения K8DT-VW
Наши продукты с ценным дизайном повышают ценность ваших панелей управления.Обнаружение аномальных напряжений применяется к оборудованию для защиты от отказа оборудования.
Мониторинг повышенного и пониженного напряжения одновременно с помощью одного реле.
Реле чередования фаз Обрыв фазы K8DT-PH
Наши продукты с ценным дизайном повышают ценность ваших панелей управления.Защищайте двигатели и другое оборудование от нестабильного напряжения в системе электроснабжения. Защитите двигатели и другое оборудование, обнаружив последовательность фаз и обрыв фазы для трехфазных источников питания.
Трехфазное реле напряжения и чередования фаз K8DT-PM
Наши продукты с ценным дизайном повышают ценность ваших панелей управления.Защищайте двигатели и другое оборудование от нестабильного напряжения в системе электроснабжения.
Защитите двигатели и другое оборудование, обнаруживая перенапряжения, пониженные напряжения, последовательность фаз и обрыв фазы для трехфазных источников питания.
Реле контроля температуры K8DT-TH
Наши продукты с ценным дизайном повышают ценность ваших панелей управления.Идеально для предотвращения перегрева нагревателя. Самоблокирующийся выход для обеспечения безопасной работы оборудования.
Контроллер уровня проводимости K8DT-LS
Наши продукты с ценным дизайном повышают ценность ваших панелей управления. Идеально подходит для контроля уровня воды.Регулировка чувствительности и таймер для удобного использования.
| ||||
5ВА
31 3-фазное реле контроля напряжения
Тока
61 однополюсный переключающий контакт, 6 А 250 В
Тока
Ширина 5 мм
5 модулейРеле контроля напряжения | Lovato Electric
Выберите свою страну … Глобальный сайт —————- КанадаКитайХорватияЧешская РеспубликаГерманияФранцияИталияПольшаРумынияРоссийская ФедерацияИспанияШвейцарияТурцияОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты —————- АфганистанАлбанияАлжирАмериканское СамоаАндорраАнголаАнгильяАнтаар Андорра BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFren ч Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ЗеландияНикарагуаНигерНигерияНиуэОстров НорфолкСеверные Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеру PhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Араб ЭмиратыВеликобританияСоединенные ШтатыМалые отдаленные острова СШАУругвайУзбекистан ВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАs.
