Сделать самому инструмент для фальцевой кровли: Инструмент для фальцевой кровли своими руками

Содержание

Какой потребуется инструмент для фальцевой кровли: список

Содержание

Что такое фальцевая кровля
Инструменты ручные
Измерительные и разметочные инструменты
Инструменты электрические

Фальцевая кровля – это отделочный материал, покрытие, элементы которого соединяются при помощи фальцев. Строительные пластины, сделанные из сплавов легких металлов – алюминия, цинка, стали. Первые кровли из фальца были тяжелыми и неудобными для покрытия зданий. Их было сложно эксплуатировать. В наше время производители заботятся о нас, поэтому разработали более качественный и легкий состав материалов для кровель.

Читайте также: Самозащелкивающаяся фальцевая кровля

Что такое фальцевая кровля

Опытные мастера даже научились делать картины из фальца и украшать ими здания. Отделывают также дымовые трубы, вентиляционные каналы, кровельные свесы.

У фальцевых крыш большой срок службы – до тридцати лет. Это оцинкованная сталь. А кровля, выполненная из алюминия, прослужит еще дольше – до восьмидесяти лет. Фальц, выполненный из меди, останется невредимым даже более ста лет. Фальцевое покрытие очень красиво и аккуратно выглядит. Оно не сгниет, не деформируется и не реагирует на перепады температур. На гладкой поверхности не задержится снег и вода.

Фальцевое покрытие изготавливают в виде листов или лент. Также нужно знать и о недостатках фальца. Такая крыша будет плохо изолировать от внешнего шума. Ее сложно монтировать. Без помощи специалистов не обойтись.

Читайте также: Сборка фальцевых кровель: подробная видеоинструкция

Необходимые инструменты для фальцевой кровли

Для качественного выполнения работ с фальцевым покрытием нужно знать, какие инструменты должны быть под рукой, и заранее приобрести их:

различные наборы;
специальные ножницы;
дополнительные приспособления.

Для разных фальцевых листов нужны определенные инструменты. Строительные магазины предлагают ручные и электрические инструменты, как в наборах, так и по отдельности. Все для удобства потребителя.

Инструменты ручные

Строители подразделяют их по видам:

основные;
измерительные и разметочные;
вспомогательные.

Основные

Ножницы для металлов. Существуют ножницы криволинейные и для плоских листов. Ими раскраивают материалы, подгоняют под нужные размеры. Есть комбинированные и многофункциональные ножницы. Левые и правые – для криволинейного или прямого кроя. Универсальные – оснащены пружиной, для выполнения сложных или простых разрезов.

Металлический фальц – сложный материал. Здесь нужны профессиональные режущие инструменты.

Под крюки прорезают пазы, для этого применяют ручную пилу.

Узлы на кровле делают специальными клещами. Они должны быть с наклоном под определенным градусом – от тридцати до девяноста градусов. Есть и прямые клещи. С их помощью плоский лист примыкает к трубам и стенам. Плоские клещи помогают формировать узлы и конверты с высокой кромкой.

Для конвертов понадобятся специальные щипцы.

Для монтажа кровли понадобятся различные молотки, оправки, киянки. Киянка помогает профессионально закатать фальц. Киянки бывают прямоугольные, усеченные, клиновидные по формам.

Оправки производят в виде стальных лопаток. Они формируют и закрывают замки.

В кровельных работах не обойтись без молотков. Они тоже бывают разных видов. Есть молоток фальцевый для закрытия замков – кровельный с пластиковыми концами. Он формирует элементы кровли. Еще существует крестовой молоток. Им обрабатывают детали кровли.

Измерительные и разметочные инструменты

Чтобы выполнить качественную, ровную кровлю, конечно, нужны замеры и разметки. Для этого используют специальные приборы. К ним относятся линейки, разметки, метры.

Чтобы измерить небольшие детали, понадобится обычный метр. Для больших – рулетка. А детали мизерного размера можно измерять и линейкой.

Угольник с прямым углом нужен для измерения углов. Чтобы наносить определенные разметки, запаситесь циркулем.

Вспомогательные инструменты

Наряду с основными, без которых нельзя обойтись, нужны и второстепенные приспособления. К вспомогательным относятся листогибы, рамки.

С помощью ручных рамок обрабатывают соединительные швы фальцев. Рамки выбирают в зависимости от того, какие фальцы нужно закрывать. Для Г-образных, двойных фальцев.

Есть рамки, осуществляющие подгибы карнизов.

Инструменты электрические

Электрические машинки и станки используют для большой площади работ. Они удобны и по времени справляются с кровельными работами быстрее ручных инструментов. Фальцевые швы станки формируют в автоматическом режиме. С использованием электрики увеличивается качество и объем работы.

Производители предлагают разные модели и разные функции машин. Есть инструмент даже с функцией разогрева. Если приходится работать в холодных условиях, автомат разогреет фальц.

Если длина шва фальца более десяти миллиметров, тогда применяют фальцезакаточную машинку. Сначала машинка загибает фальц, затем обжимает окончательно.

Станки автоматически разматывают рулоны металла, отмеряют, выполняют нужные отсечения и разрезы.

Перед использованием инструмент нужно настроить. Такие профессиональные машинки стоят дорого. И в основном их приобретают специализированные строительные компании. Если требуются кровельные работы небольшого объема, покупают ручные наборы.

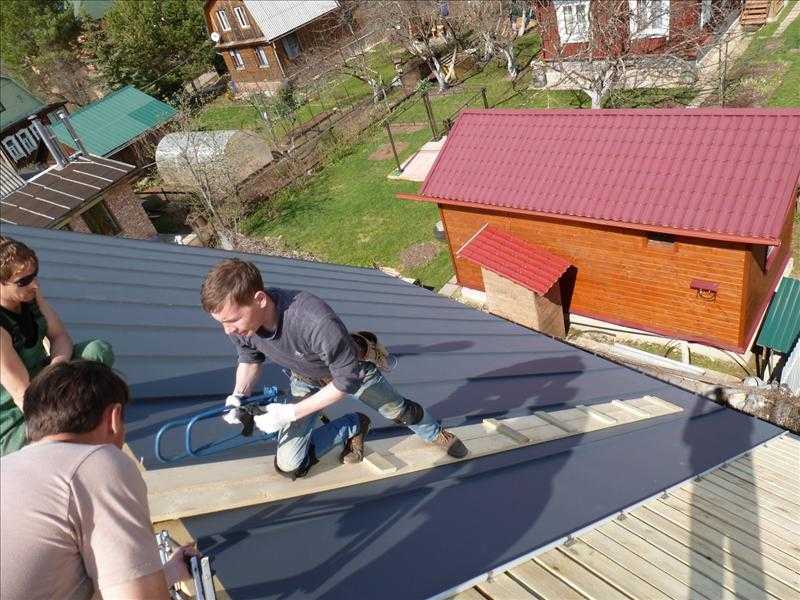

Фальцевая кровля своими руками — Roof

Монтаж фальцевой крыши может делаться как на цельное основание (аналогично по устройству с основанием для битумной черепицы), так и на разреженный каркас из рамы. Каркасная рама обязана быть сделана с конкретным выполнением расчетного шага, в другом случае появляется риск прогиба листов кровли, что, со своей стороны, приводит к деформированию шва между листами фальцевого покрытия. Это, в основном, за собой влечет протечку и ржавчину тех мест, где листы совмещены меж собой.

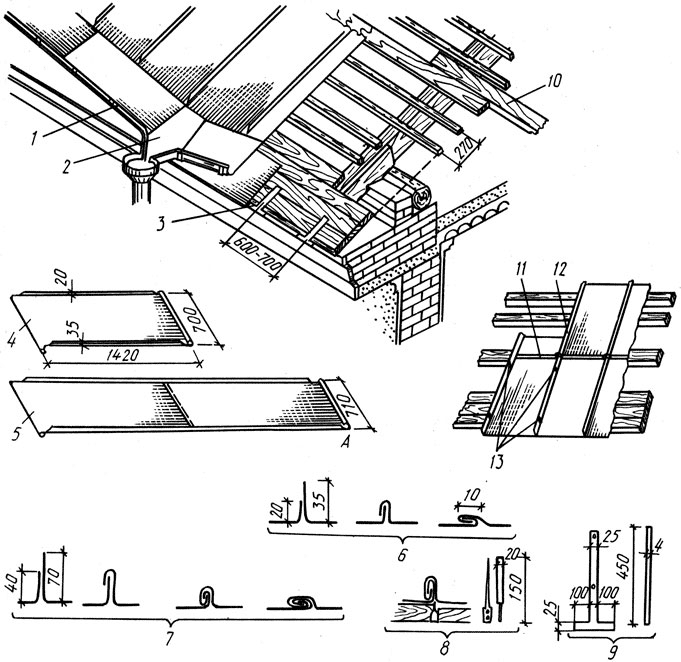

Схема устройства фальцевой крыши.

Монтажной технологии фальцевой крыши

Конструкция кровельного листа металла( 1.листовой стальной прокат; 2.покрытие из цинка; 3.покрытие антикоррозийное; 4.грунтовка; 5.покрытие на полимерной основе; 6.защитный лак)

Есть устройства и разные технологии изготовления фальцевой кровли. Крыша может делаться из листов металла. Данный вариант ноу-хау считается классическим, какой на сегодня делается все меньше знаменитым. Крайне важно в чердачном пространстве держаться благоприятного температурного и влажностного режимов. Нарушение данных требований за собой влечет появление влаги на внутренней стороне материала для кровельных работ, что ведет к досрочной его ржавчине.

Все больше увеличивает обороты новая технология устройства кровель из рулонного металла. В данной монтажной технологии фальцевой крыши соединения выходят более хорошие, а труд кровельных профессионалов делается значительно производительнее.

Рулонная технология имеет ряд важных положительных качеств:

при исполнении фальцевой крыши собственными руками можно применять не только сталь оцинкованную — есть возможность применять сталь с покрытием на основе полимеров, которая разнится высокой стойкостью к изнашиванию и ржавчине;

при установке рулонного покрытия для кровли используется стоячий двойной фальц, который обеспечивает большую непроницаемость продольных швов;
эта технология может быть задействована независимо от размера, уклона и конструкционной сложности кровли;
оборудование и некоторый инструмент для производства и монтажа фальцевой крыши разнится собственной подвижностью, что дает возможность сделать работу не на площадке где проходит строительство, а прямиком на чердачном помещении.

Монтажный инструмент

Используемый инструмент для самого зажима фальцевых замков на крышах так же принципиален, как и сама крыша. Существует механический и электрический инструмент для закатки фальца. В первом варианте это комплект клещей, который состоит из 2-ух рамок №1 и №2. Рамка №1 закрывает первый двойной стоячий фальц, а рамка №2 закрывает второй двойной стоячий фальц. В другом варианте необходима электрическая машинка для закатки фальца, а это уже инструмент профессионального уровня. Данная машинка способна сделать закатку двойного стоячего фальца в один прием, после этого останавливается в конце крыши.

Для установки крыши также потребуются:

молоток;
плоскогубцы;
ножницы для металла;
высечные ножницы;
электрическая дрель;
киянка;
шуруповерт;
измерительные устройства.

Важные моменты монтажа

Руководство по монтажу фальцевой крыши начинается с надобности подбора обрешетки. Каркасная рама может быть сделана из профиля из металла, дощечек или бруса сделанного из дерева, какие крепятся снизу вверх с конкретным расстоянием. Каркасная рама должна иметь по максимуму идеальную, без выступов и углублений, поверхность.

Стадии монтажа фальцевой крыши:

Схема этапов монтажа фальцевой крыши.

На стропильные фермы кладут изолирующее покрытие. Лёгкая каркасная рама обеспечит достаточную вентиляцию.
Каркасная рама создается с межцентровым расстоянием 400 мм.
Установка гребня листа кровли.
Кровельные листы лучше подавать на кровлю по одному.
Карнизный нащельник ставят до монтажа листов.
На конек кладут опорную планку.
На месте штабеля кладут опорную планку шатровой кровли.
Для одинакового, симметричного месторасположения соединений первый и заключительный листы обрезают, а потом ставят, как продемонстрировано на изображении.
Основание ендовы плотно зашивают дощечками.
После обрезки край оборачивают чуточку кверху.
Листочки крыши равняют с нахлестом в 40 мм от линии свеса.
На карнизе и коньке листочки скрепляют к нижней и верхней обрешетке.

В торцевой часта крепление нащельника и скатов исполняют используя шурупы с шайбой и прокладкой для уплотнения.
Двускатный нащельник скрепляют дюбелями к гребню каждого соединения.
Снеговые барьеры и кровельные мостки скрепляют к соединению кровельных листов.
Продольную стыковку кровельных листов исполняют с нахлестом.

Такие узлы фальцевой крыши, как конек и ребра, просто обязаны быть откровенными, а карнизный свес (нижняя дощечка) — прямой. Каркасная рама, если она сделана из дерева, обязана быть пропитана дезинфицирующим средством или покрашена, это увеличит срок ее эксплуатации. Карнизы нужно прикрепить вдоль нижних краев скатов перед исполнением монтажа фальцевых листочков. Если необходимо установки водостока держатель желоба необходимо установить перед монтажными работами карнизов. Также перед монтажом фальцевых панелей на каркас крепятся ендовы, а по стропилинам нужно положить пленку.

Прежде чем приступать к монтажу фальцевого покрытия, нужно сделать контрольный замер скатов. В с прямыми углами скатах обязаны быть равные диагонали. Нижний замок направляется в сторону монтажа. Если из этого исходить, во время подъема листов следует их развернуть, с учитыванием направления монтажа.

При исполнении продольных соединений листочки нужно крепить снизу вверх. Если есть наличие ската длиной больше 6 метров его необходимо делать составным. В обратном случае транспортировка и монтаж листочков может стать причиной некоторых неудобства. Листы крыши устанавливаются по длине с нахлестом. При этом с наружной стороны подрезается замок фальца (нижний). Фронтон устанавливается так, чтоб был накрыт фальц. Закрепляется он в нижнюю отгибку с применением кровельных шурупов, какие имеют уплотнительную прокладку.

Фальцевые крыши крыши отличительны большой непроницаемостью и теплоизоляцией.

Конек обязан быть стоит на верхней грани скатов, на уже смонтированный настил. Конек может быть фасонный или плоский. При установке холодной крыши, которая имеет уклон более 25°, для его крепежа используются саморезы для кровли. В том месте, где кровля прилегает к трубам, слуховым окнам или стене, нужно установить пристенный профиль. Он накладывается на фальцевые панели и закрепляется к стенке.

Достаточно солидные изменения внесены в технологию устройства и монтажа кровли из меди. Стало есть возможность применение закаточной машинки. Если из этого исходить, существенно улучшилось качество работ связанных с кровлей. Даже при маленьком уклоне крыши гарантировано большая непроницаемость шва. Срок эксплуатирования кровли из меди формирует больше ста лет. Кровля такого типа не испытывает нехватку в специализированном уходе и очень легко подчиняется ремонту. Для укладывания медной ленты применяется только цельная каркасная рама, это необходимое требования, которое обеспечит самый большой срок эксплуатирования крыши.

Как и любой иной вид кровли, фальцевая крыша также имеет собственные различия монтажа:

фальцевая крыша как правило имеет любой уклон, но если угол меньше 14°, то ложить металл нужно на сплошное основание;
применение силикона при исполнении обжима фальцев значительно увеличивает прочность всей крыши;
расходные материалы, применяемые при монтаже крыши, обязательно обязаны быть сделаны из металла, который аналогичен материалу покрытия.

Если исходить из всего что сказано выше, необходимо отметить, что монтаж крыши с использованием фальца — достаточно-таки нелёгкий процесс, но, имея инструмент который понадобится и изучив не очень много теории, можно очень легко сделать монтаж фальцевой кровли собственными руками. Глаза опасаются, а руки выполняют.

Как сделать ручной трубогиб для фальцевой металлической кровли и листового металла — Mackey Metal Roofing

Перейти к содержимому

Как сделать ручной гибочный станок для стоячих фальцевых металлических кровель и листового металла

Опубликовано 31 мая 2013 г. 31 мая 2013 г. от mackeymetalroofing

Одним из наиболее часто используемых инструментов при монтаже фальцевой металлической кровли является ручной гибочный станок. Этот инструмент позволяет установщику закончить панель на карнизе (загнуть вниз для закрепления D-образного капельника или подгибать в смещенную планку), на коньке / торцевой стене (90 градусов, чтобы создать складку формы для хлеба в качестве вторичной линии защиты от дождя и / или снега с ветром), вдоль боковой стенки и в любом другом месте, где требуется складывание вверх или вниз.

Вы можете приобрести ручные гибочные станки у дистрибьюторов металлочерепицы и поставщиков инструментов или сделать их самостоятельно. При изготовлении моих собственных ручных трубогибов я выбираю алюминиевый стержень толщиной 3/4″, шириной 4″ — 6″ и нестандартной длиной, соответствующей конечному использованию. У меня есть металлическое лезвие для настольной пилы, и я устанавливаю глубину лезвия на 1–2 дюйма в зависимости от того, для чего я использую трубогиб (наиболее распространенная глубина — 1 дюйм). Используя ограждение пилы, надев очки (абсолютно необходимо) и защитные наушники, я пропускаю стержень через пилу, чтобы сделать пропил глубиной 1 дюйм по центру. После того, как разрез сделан, я использую напильник, чтобы удалить все острые края, и кисть, чтобы убедиться, что вся стружка удалена, чтобы не поцарапать краску на панели.

Если алюминиевый брусок недоступен или невозможен для вас, другим отличным материалом является композитный настил (пластиковое дерево). Хотя вы также можете использовать дерево, композитный настил чрезвычайно прочен и позволяет вам иметь гораздо меньшую толщину стенки по обе стороны от пропила. Чем тоньше толщина стенки, тем больший радиус изгиба вы можете сделать. Еще одна приятная особенность использования композитного настила заключается в том, что вы можете делать изгибы со скошенными углами для выполнения изгибов в труднодоступных местах. Это также позволяет вам делать гибочные станки с гораздо более глубоким пропилом, чем это возможно с алюминиевым прутком.

Длина трубогиба определяется его конечным назначением. Изгибы, используемые на концах панелей, должны проходить между двумя стоячими швами. Например, если у вас есть панель размером 16 дюймов по центру, вы сделаете изгиб размером 15-1/2 дюйма, чтобы с обеих сторон был небольшой зазор. Другие гибочные станки, например, используемые вдоль боковой стенки, могут иметь длину в несколько футов. Обычно у меня есть гибочные станки на месте, начиная с 6 дюймов в длину и заканчивая 3 футами (с шагом 6 дюймов).

Алюминиевый ручной Бендер Алюминиевый ручной Бендер Алюминиевый ручной Бендер Алюминиевый ручной Бендер Композитный деревянный ручной гибочный станок Композитный деревянный ручной гибочный станок Композитный деревянный ручной гибочный станок Композитный деревянный ручной гибочный станок Композитный деревянный ручной гибочный станок

Нравится:

Нравится Загрузка…

Опубликовано в Советы и хитростиTagged сгиб хлебницы, сгиб хлебницы, торцевая стенка, торцевая стенка, ручной изгиб, кромка, металлическая крыша, смещенная планка, боковая стенка, боковая стенка, стоячий шов

Инструменты и советы по установке металлической кровли

Компания ABC ценит наше партнерство с вами и стремится предоставить вам инструменты, которые нужны вашим клиентам. Наш широкий выбор ресурсов и советов по установке поможет вашим клиентам беспрепятственно интегрировать наши высококачественные металлические кровельные и стеновые изделия в свои строительные проекты. Узнайте у одного из наших экспертов об инструментах и шагах, необходимых для установки металлической кровли, посмотрев короткое видео или прочитав расшифровку ниже:

Ниже приведен список необходимых инструментов, которые вам понадобятся при монтаже стандартной металлической кровли. Мы используем некоторые распространенные инструменты, которые вы можете узнать, а также некоторые не очень распространенные инструменты, которые очень полезны в процессе установки.

Квадраты 24 и 12 дюймов

Квадраты 24 дюйма часто используются при подготовке панелей для ендовы. У нас также есть 12-дюймовый угольник, который мы используем для выравнивания и выполнения отвесных пропилов и изгибов вдоль линии конька и в других местах.

Заклепочный пистолет

Далее у нас есть заклепочный пистолет, который используется в тандеме со сверлами 1/8”. Это часто используется на линиях конька, бедрах, отделке вдоль стен и торцевых стенах.

Инструмент для подгибки панелей

Инструмент для подгибки панелей очень важен в процессе установки. ABC производит этот инструмент для подгибки верхней и нижней части панели. Вот как мы подгибаем панель, чтобы она поместилась в смещенную планку. Мы также можем использовать его, когда делаем складку формы для хлеба сверху.

Ножницы для утиных клювов

Ножницы для утиных клювов обеспечивают чистый длинный разрез при разрезании плоской поверхности сковороды. Эти два ножницы, особенно пара с красной ручкой, — это то, что вы собираетесь использовать чаще всего при установке металлической крыши. Они делают зубчатый срез. Они также могут делать очень узкие разрезы, когда вы вырезаете вентиляционные отверстия и другие отверстия в крыше. Наиболее распространенный разрез, который вы собираетесь сделать, обычно имеет глубину один дюйм, особенно когда вы подготавливаете концы панелей.

Инструмент для сшивания/гибки

Далее идет инструмент для сшивания или гибки. Это используется для подготовки отделки карниза и кровати вокруг углов. Каждый раз, когда вы сгибаетесь до дюйма, он отмечается через каждые полдюйма. Это, вероятно, еще один из наиболее распространенных инструментов, который вы собираетесь использовать на протяжении всей установки.

Рулетка, инструменты для разметки и лезвие

Эти инструменты очевидны: рулетка, маркеры, карандаши и лезвие. Вы собираетесь делать много маркировки, много надрезов на металле, и мы рекомендуем всегда иметь на поясе складной нож с фиксацией. Чтобы сэкономить вам много времени и энергии, вы также захотите пометить свой клинок. Я делаю отметку маркером на расстоянии одного дюйма, убедившись, что она находится с обеих сторон моего лезвия. Таким образом, вместо того, чтобы тянуться к рулетке каждый раз, когда я хочу отрезать, я просто отрезаю по этой линии.

Турбоножницы

Я настоятельно рекомендую использовать турбоножницы Malco в процессе установки, так как они просты в использовании и позволяют быстро резать панель. Он легко защелкивается на конце аккумуляторной дрели, и уже через две секунды у вас есть ножницы по металлу, которые делают красивые и чистые срезы.

Поверочная линейка

Наш последний инструмент — линейка. Мы делаем много длинных меток на панелях, особенно в ендове, поэтому вам понадобится поверочная линейка на месте, чтобы убедиться, что все аккуратно.
