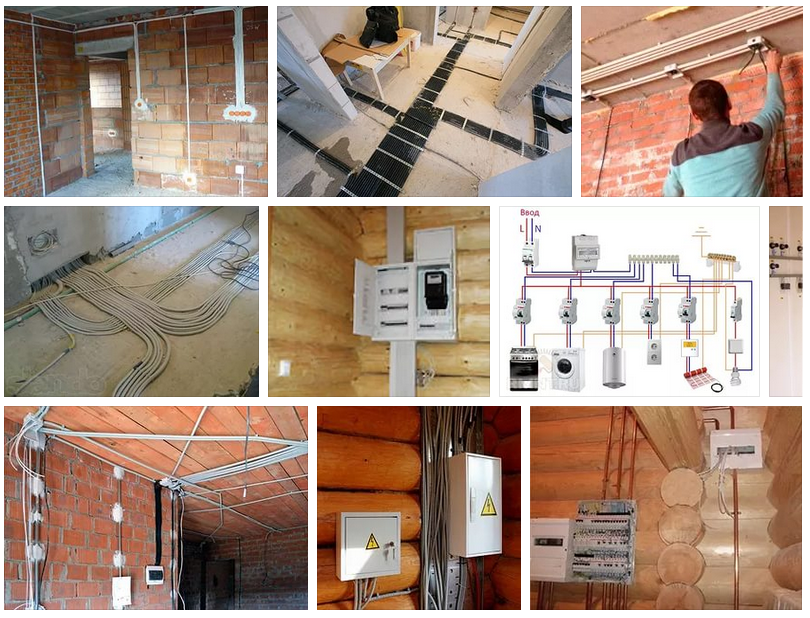

Внутренняя проводка в квартире: Скрытая электропроводка в кирпичном доме и квартире

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

2. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.

Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

3. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

1. Использовать металлические трубы.
2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

• внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
• в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
• трубы необходимо подключать к контуру заземления;
• для прокладки следует вырезать соответствующие каналы;
• в местах соединения труб необходимо обеспечить герметичность;
• трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)

Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

1. Кабель укладывается в металлические гофрированные трубы.
2. Монтаж с использованием электротехнических коробов.
3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т. д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

• относительно невысокая стоимость и простота реализации;
• для изменения конфигурации проводки требуется минимум усилий.

Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции. Об это говориться в соответствующей статье на нашем сайте: https://www.asutpp.ru/provod-punp.html

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п. 2.1.21 ПУЭ это недопустимо.

Список использованной литературы

• Левадный В.С. «Электрооснащение дома и участка» 2006
• Масанов Н.Ф. «Открытые электропроводки» 1972
• В. Жабцев «Самоучитель по работе с домашней электропроводкой» 2013
• Ю.М. Черничкин «Большая энциклопедия электрика» 2011

основные нюансы ремонта скрытой электрической проводки

15 марта 2021

Скрытая электропроводка является одним из самых безопасных и эстетических способов прокладки силовых кабелей внутри помещений квартиры. При правильной эксплуатации она может прослужить десятки лет. Однако, скрытая проводка сложна в монтаже и может вызвать значительные трудности, когда настанет время её ремонта.

Поговорим в нашей статье о том, как правильно выполнить ремонт скрытой электропроводки самостоятельно в случае выхода её из строя.

Содержание

Скрытая электропроводка и причины ее поломки

Скрытая электропроводка предполагает прокладку силовых кабелей и других элементов электросистемы несколькими вариантами, например, в гофрированных трубах под штукатуркой или в штробах внутри стен и полов, в трубах над навесным потолком, а также внутри других строительных конструкций: гипсокартонных и деревянных перекрытий или пластиковых стеновых панелей.

Несмотря на то, что скрытая проводка изолирована и максимально защищена от механических воздействий, поломка такой электросети не является редкостью: её итог – разрыв цепи или короткое замыкание. Рассмотрим основные причины, из-за которых это часто происходит.

Причина	Краткое описание
Механические повреждения	Например, во время сверления стены для установки кронштейна для телевизора повреждается фазный или нулевой провод, который проходит внутри заштукатуренной штробы. Чтобы этого не произошло пользователю важно знать трассировку скрытой проводки, то есть все те места, где в его квартире проходят силовые кабели.
Перегрузка сети	Помимо механических воздействий, разрыв цепи может произойти из-за токовой перегрузки, возникающей при неисправной защите, включении неисправных электроприборов или неравномерном распределении нагрузки. Например, подключение к одной розетке множества электроприборов приводит к перегрузке сети и чрезмерному нагреву кабеля, особенно в местах соединений, что ускоряет износ его изоляции (она рассыхается) и приводит к короткому замыканию. Обратите внимание! Если сечение провода и номинал защитного автомата выбраны верно, то повреждение проводки от короткого замыкания или перегрузки маловероятно. О том, как правильно выбрать кабель для электропроводки, можно прочитать нашу статью «Выбор кабеля для электропроводки в доме».
Некачественный монтаж	Неправильно подобранные автоматические выключатели или сечение проводов, несоответствующая затяжка их винтовых соединений, ошибочная схема подключения – все эти ошибки также могут привести к поломке домашней электросети.
Старение проводов	Все силовые провода, особенно алюминиевые, подвержены процессу старения: из-за коррозии или окисления их жилы со временем становятся шероховатыми, а изоляция – хрупкой. Кроме того, в местах изгибов провода под действием силы тока могут появится изломы.

На неполадку электропроводки будет указывать частичное прекращение подачи электрического тока: отсутствие напряжения в розетке или неработающее в помещении освещение.

Обратите внимание!
Если пропадание электрического тока в квартире сопровождается задымлением и характерным запахом, а автоматический выключатель не сработал, во избежание пожара необходимо незамедлительно отключить вводной автомат в электрощите.

Выявление причины неисправности проводки и её устранение

Ремонт скрытой электропроводки в квартире возможно выполнить своими силами, это не создаст больших сложностей. Самое главное, соблюдать принципы безопасности, иметь инструменты и последовательно выполнять необходимые действия.

Механическое повреждение кабеля

Если поломка кабеля произошла вследствие механического воздействия, например, во время сверления стены, то проблема ясна: пробит провод и, соответственно, необходимо выполнить ремонт поврежденного участка.

Прежде чем выполнять основные работы, в электрощите потребуется отключить автоматический выключатель группы, в которой перебит кабель.

Некоторые специалисты советуют полностью заменять поврежденный отрезок провода от распределительной коробки до розетки или выключателя во избежание дополнительных соединений. Однако в некоторых случаях это сделать невозможно из-за сложности демонтажа.

Если поврежденный провод находится в стене из гипсокартона, вагонки, фанеры или пластиковых панелей, то можно использовать несколько вариантов его ремонта в зависимости от особенностей электропроводки:

• вскрыть всю перегородку в месте обрыва и произвести соединение поврежденного провода;
• выпилить в месте повреждения провода специальное отверстие для установки распределительной коробки и соединения в ней поврежденного провода;
• подсоединить к повреждённому кабелю новый и попробовать протащить его внутрь стены, вытаскивая оттуда старый (данный вариант потребует отсоединения поврежденного участка кабеля от других элементов электросети и подойдет, если кабель не имеет большой длины и проложен в гофрированной трубе, иначе его протаскивание может быть невозможно).

Чтобы выполнить ремонт кабеля внутри бетонных и кирпичных стен, необходимо сначала аккуратно очистить штукатурку в штробе, где он был поврежден. Как правило, для этого используются зубило, стамеска и молоток. Очистка штробы выполняется примерно на 15 см в каждую сторону от места поломки. Затем разрыв кабеля зачищается и подготавливается. В стене высверливается отверстие для установки распределительной коробки, в которой кабель соединяется с помощью, например, коннекторов. Место соединения обязательно изолируется.

Обратите внимание!
Распределительная коробка необходима для того, чтобы изолировать место соединения проводов от горючих материалов стены и исключить опасность возгорания.

Повреждение кабеля немеханического характера

Если обрыв цепи или короткое замыкание произошло без механического вмешательства, то сначала необходимо определить участок и конкретное место проводки, на которой произошла поломка. В большинстве случаев проблема возникает в местах соединения проводов или в местах их подключения к розеткам, выключателям или в самом электрощите.

Для поиска неисправного участка необходимо временно отключить электричество на линии, где произошла поломка, затем открыть все контакты, чтобы их можно было легко протестировать на присутствие фазы. В этом поможет обычная индикаторная отвертка.

Проверка состояния всех элементов поврежденной линии выполняется при включенном автомате группы, начиная от его контактов и заканчивая контактами в распределительных коробках, розетках и светильниках. Если на одном из элементов фаза будет отсутствовать, значит поврежденный участок находится между ним и предыдущей частью цепи, ведущей к электрощиту.

Если проблема в самом контакте или элементе электропроводки, то его нужно заменить.

Если же с ними все в порядке, то разрыв цепи произошел где-то посередине провода, значит потребуется определить место его разрыва в стене. Для этого также можно использовать индикаторную отвертку. Она подойдет, если провод залегает неглубоко, например, под небольшим слоем штукатурки.

При более глубоком расположении проводов в стене потребуется специальный прибор, который имеет название тестер-трассоискатель. Стоит он немного дороже индикаторной отвертки, зато более эффективный: перемещая его по линии скрытой проводки, можно легко определить место обрыва провода с максимальной точностью. Кроме того, если пользователь не переставляет, где в стене проходит кабель, то данный прибор поможет и в этом.

Когда место поломки найдено, потребуется выполнить все те же действия, которые были описаны выше при механическом повреждении кабеля.

Если с фазным проводом все в порядке на всей поврежденной линии, значит поломка произошла с нулевым проводником. Чтобы проверить его работу потребуется отключить от неработающей линии электропроводки всю нагрузку, а затем в автоматическом выключателе группы поменять местами выход фазного и нулевого провода. Далее потребуется выполнить проверку всех элементов цепи. При нахождении разрыва у нулевого провода используется такой же алгоритм его устранения.

Обратите внимание!
Такую процедуру можно провести, только если полностью обесточить все приборы на объекте (выключить их из розеток) и подавать питание только на неисправную линию, так как в цепях домашней сети может быть фазозависимое оборудование (где нулевой проводник завязан с заземлением, поэтому из-за такой перестановки вместо нуля появится фаза), и поменяв местами фазу и нейтраль может произойти КЗ.

Также есть метод «прозвонки» цепи. При отключенном напряжении сети мультиметр в режиме измерения сопротивления/короткого замыкания с звуковой индикацией подключается с одной стороны к жиле в месте контакта, например, к выключателю/розетке, с другой стороны к этой же жиле в распределительной коробке. Если звуковая индикация есть, а сопротивление тестера – 0, то жила цела. Однако, такой способ, не поможет определить точное место обрыва кабеля в стене.

6 различных типов электрических проводов и как их выбрать

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 09.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Электрический провод обычно изготавливается из меди или алюминия, и эти проводящие материалы изолированы как провода, которые подводят электричество к различным частям вашего дома.

Когда вы устанавливаете новую проводку, выбор правильного провода или кабеля — это полдела. С другой стороны, при осмотре старой проводки в вашем доме идентификация типа провода может многое сказать вам о цепи, к которой принадлежит проводка (например, если вы открываете распределительную коробку и вам нужно определить, какие провода куда идут). Электропроводка для современных домов вполне стандартна, и большинство домов, построенных после середины 19-го века.60-е имеют аналогичные типы проводки. Любая новая электрическая установка требует новой проводки, которая соответствует местным строительным нормам.

Ниже вы узнаете о различных типах домашних электрических проводов, чтобы выбрать правильный вариант для точного и безопасного выполнения электрических проектов.

Терминология подключения

Это помогает понять несколько основных терминов, используемых для описания проводки. Электрический провод — это тип проводника, который представляет собой материал, проводящий электричество. В случае бытовой электропроводки сам проводник обычно медный или алюминиевый (или алюминиевый с медной оболочкой) и представляет собой либо сплошную металлическую жилу, либо многожильный провод.

Большинство проводов в доме изолированы, то есть покрыты непроводящим пластиковым покрытием. Одним заметным исключением являются заземляющие провода, которые обычно состоят из сплошной меди и либо изолированы зеленой оболочкой, либо неизолированы (голы).

Предупреждение

Многие большие провода в вашем доме находятся под напряжением от 120 до 240 вольт, часто называемым сетевым напряжением, и к ним может быть очень опасно прикасаться. В вашем доме также есть несколько проводов, по которым проходит гораздо меньшее количество «низковольтного» тока. Они менее опасны, а у некоторых переносимое напряжение настолько низкое, что вероятность поражения электрическим током практически отсутствует. Однако пока вы точно не знаете, с какими проводами имеете дело, лучше относиться ко всем им как к опасным.

17 инструментов, которые могут вам понадобиться для электромонтажных работ

• 01 из 06

  Кабель NM

  Ель / Марго Кавин

  • Подходит для: Внутреннее использование в сухих помещениях

  Неметаллический (NM) кабель, который часто называют «Romex» в честь одной популярной торговой марки, представляет собой тип электрической проводки, предназначенный для внутреннего использования в сухих местах. НМ — самый распространенный тип проводки в современных домах. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку. Кабель NM обычно содержит один или несколько «горячих» (токонесущих) проводов, нулевой провод и провод заземления.

  Эти проводники изолированы белым (обычно нейтральным) и черным (обычно горячим) цветом для монтажа. Большинство кабелей NM имеют уплощенную трубчатую форму и незаметно проходят сквозь стены, потолок и пол вашего дома.

  Наконечник

  В качестве альтернативы кабелю NM отдельные провода могут быть проложены внутри жесткой или гибкой металлической или пластиковой трубки, называемой кабелепроводом. Кабелепровод обычно используется там, где проводка будет открыта, а не скрыта внутри стен, полов или потолков.


  Почти вся проводка в розетках и светильниках в современном доме выполнена из кабеля НМ. Этот тип провода используется для скрытой проводки в стенах, так как он дешевле, чем использование трубопровода. Наиболее распространенные размеры и номинальная сила тока (ампер):

  • 14-й калибр (15-амперные цепи)
  • 12-й калибр (20-амперные цепи)
  • 10-й калибр (30-амперные цепи)
  • 8-й калибр (40-амперные цепи)
  • 6-калибр (55-амперные цепи)

  Кабель NM теперь продается с внешней оболочкой с цветовой маркировкой, указывающей на сечение провода:

  • Белая оболочка обозначает кабель NM с проводниками 14-го калибра.
  • Желтая оболочка обозначает кабель NM с проводниками 12-го калибра.
  • Оранжевая оболочка обозначает кабель NM с проводниками 10-го калибра.
  • Кабель с черной оболочкой используется как для провода 6-го, так и 8-го калибра.
  • Серая оболочка не используется для кабеля NM, но зарезервирована для подземного (UF) кабеля или кабеля служебного ввода (SE или SER).

  С кабелем NM опасно обращаться, когда проводники цепи находятся под напряжением.

  Что такое провод Romex? Электрический кабель марки Romex и NM

• 02 из 06

  Кабель UF

  Ель / Марго Кавин

  • Подходит для: Подземный провод для наружных светильников

  Подземный фидер (UF) — это тип неметаллического кабеля, предназначенный для влажных мест и прямого закапывания в землю. Он обычно используется для питания наружных светильников, таких как фонарные столбы. Как и стандартный кабель NM, UF содержит изолированные горячие и нейтральные провода, а также неизолированный медный провод заземления. Но в то время как оболочка кабеля NM представляет собой отдельную пластиковую оболочку, оболочка кабеля UF представляет собой твердый пластик, который окружает каждый провод. Этот тип электрического провода также немного дороже, чем провод NM, из-за его прочной изоляции. Кабель UF обычно продается с серой внешней оболочкой.

  Кабель UF также используется для проводки основных цепей и несет опасное напряжение, пока цепи включены.

• 03 из 06

  Провод THHN/THWN

  Ель / Марго Кавин

  • Подходит для: Изолированные провода внутри кабелепроводов

  THHN и THWN — это коды для двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода. В отличие от кабеля NM, в котором два или более индивидуально изолированных проводника (медных или алюминиевых) связаны внутри пластиковой оболочки, провода THHN и THWN представляют собой одиночные проводники, каждый из которых имеет свою цветовую маркировку изоляции. Вместо того, чтобы быть защищенным оболочкой кабеля NM, эти провода защищены трубчатым металлическим или пластиковым кабелепроводом.

  Кабелепровод часто используется в незавершенных помещениях, таких как подвалы и гаражи, а также для коротких открытых участков внутри дома, например, для подключения проводки к мусоросборникам и водонагревателям. Цены на эти провода обычно аналогичны проводам NM (плюс стоимость кабелепровода). Буквы обозначают особые свойства изоляции проводов:

  • T: Термопласт
  • H: Термостойкий; HH означает высокую термостойкость
  • W: Подходит для влажных помещений
  • N: С нейлоновым покрытием для дополнительной защиты

  Провода THHN и THWN имеют цветную оболочку, которая обычно используется для обозначения их функции в цепи:

  • Провода питания: Черный, красный, оранжевый
  • Нейтральные провода: Белый, коричневый
  • Провода заземления: Зеленый, желто-зеленый

  Провода THHN и THWN — это провода цепи, с которыми никогда нельзя обращаться, когда цепи включены.

  Максимально допустимое количество электрических проводов в кабелепроводе

• 04 из 06

  Низковольтный провод

  Ель / Марго Кавин

  • Подходит для: Цепей, требующих 50 В или менее

  Низковольтная проводка используется для цепей, обычно требующих 50 вольт или меньше. Несколько распространенных типов: провод ландшафтного освещения, соединения спринклерной системы, провод звонка (для дверных звонков), провода акустической системы и провода термостата. Размеры проводов варьируются от 22 до 12 калибра, и эти провода могут быть изготовлены из меди или алюминия. Провода низкого напряжения обычно изолированы и могут быть заключены в оболочку кабеля или объединены в витые пары, подобно проводу шнура лампы. Его следует использовать только для низковольтных приложений. Как правило, это очень маленькие провода, которые сильно отличаются от проводки стандартной цепи, и их стоимость, как правило, ниже, чем у других бытовых проводов.

  С низковольтными проводами редко случаются серьезные удары, но все же всегда лучше отключать устройства перед работой с ними.

• 05 06

  Телефон и кабель передачи данных

  Ель / Марго Кавин

  • Подходит для: Стационарные телефоны и подключение к Интернету

  Телефонная проводка и проводка для передачи данных — это низковольтные провода, используемые для «стационарных» телефонов и подключения к Интернету, обычно из меди. Телефонные кабели могут содержать четыре или восемь проводов. Кабель категории 5 (Cat 5), наиболее распространенный тип бытовой электропроводки для передачи данных, содержит восемь проводов, свернутых вместе в четыре пары. Его можно использовать как для телефона, так и для передачи данных, и он предлагает большую емкость и качество, чем стандартный телефонный провод. Как и низковольтный провод, он часто дешевле, чем другие типы бытовой проводки, такие как кабели NM или UF.

  Хотя проводка передачи данных действительно имеет небольшое напряжение, все, что ниже 30 вольт, обычно считается безопасным (бытовая цепь имеет напряжение около 120 вольт). Однако всегда существует опасность соприкосновения проводки передачи данных с бытовой проводкой, поэтому с ней следует обращаться осторожно и избегать прикосновения к оголенным проводам.

• 06 из 06

  Коаксиальный кабель

  Ель / Марго Кавин

  • Подходит для: Проводка данных

  Коаксиальный кабель становится менее распространенным благодаря использованию других форм передачи данных, таких как HDMI, для передачи телевизионных данных. Коаксиальный кабель представляет собой круглый кабель с оболочкой, который имеет внутренний проводник (обычно медный), окруженный трубчатым изолирующим слоем, окруженным трубчатым токопроводящим экраном из плетеной проволоки. Его можно определить по резьбовым соединителям, которые используются для соединения и соединения устройств.

  Коаксиальный кабель когда-то был стандартом для подключения телевизоров к антенне или кабельным службам и до сих пор часто используется для подключения спутниковых антенн или для доставки телевизионных услуг по подписке в домашнюю точку распространения. Обычно он имеет черную или белую изоляцию и идеально круглую форму, что позволяет легко отличить его от кабелей электрических цепей NM. Коаксиальный кабель можно найти по доступным ценам в большинстве магазинов бытовой техники и электроники.

  Незначительное количество напряжения, передаваемого сигналами по коаксиальному кабелю, делает очень маловероятным возникновение любого типа удара током — при условии, что кабели не соприкасаются с другим источником тока.

Выбор типа электрического провода

Независимо от того, заменяете ли вы старую проводку в своем доме или добавляете новые электрические провода, важно выбрать правильный тип. Всегда выбирайте электрический провод, предназначенный для той цели, для которой вы собираетесь его использовать. Например, во влажных местах на открытом воздухе всегда следует выбирать провод UF, чтобы обеспечить защиту электрической системы вашего дома от непогоды. Также следует учитывать силу тока и напряжение каждого провода, а провода должны быть согласованы с правильными потребностями каждого электрического проекта. Если вы не уверены, какой тип электрического провода вам нужен, полезно проконсультироваться с профессиональным электриком, прежде чем устанавливать какие-либо электрические линии в вашем доме.

Знакомство с маркировкой электрических проводов

Источники статей

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Купхальдт, Тони Р. и Джон Хогери. Прикладное промышленное электричество. Электробезопасность: насколько опасен электрический ток ? Университет штата Айова, 2020.

Все о типах, размерах и установке электропроводки

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 23.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Марго Кавин

Большая часть того, что вам нужно знать для ремонта и реконструкции электрооборудования, включает в себя то, как его идентифицировать, как купить и как установить с правильными соединениями. Если вы планируете какой-либо электрический проект, лучше всего начать с изучения основ электромонтажных материалов и монтажа. Понимание основной терминологии проводки и определение наиболее распространенных типов проводов и кабелей поможет при исследовании проблем с проводкой и при выборе проводки для новых проектов установки и реконструкции.

Вот все основные элементы, которые вам нужно знать об электропроводке.

• 01 от 09

  Ель / Марго Кавин

  Правильный размер провода имеет решающее значение для любой электрической проводки. Размер провода указывает диаметр металлической жилы провода и основан на системе American Wire Gauge (AWG). Калибр провода относится к пропускной способности провода или к тому, какую силу тока провод может безопасно выдержать. Выбирая правильный провод, вы должны учитывать сечение провода, пропускную способность провода и то, для чего будет использоваться провод.

  Провода, не соответствующие силе тока цепей, которые они обслуживают, могут создать значительный риск короткого замыкания и возгорания.

  Смотреть сейчас: Как подобрать размер провода к силе тока цепи

• 02 от 09

  Ель / Марго Кавин

  Большая часть внутренней проводки выполняется с помощью неметаллического или NM кабеля, также известного под популярной торговой маркой Romex. Кабель НМ состоит из трех и более проводов, обернутых в гибкую пластиковую оболочку или оболочку. Он используется для большинства внутренних цепей, например, для розеток, выключателей, светильников и бытовой техники. Изучите основы кабеля NM, чтобы выбрать правильный тип для вашего следующего электрического проекта.

• 03 от 09

  Ель / Марго Кавин

  Цветовая маркировка используется как на внешней оболочке пучков электрических кабелей, так и на отдельных токопроводящих жилах внутри кабелей или внутри кабелепровода. Понимание этого цветового кодирования может помочь вам определить, для чего используется проводка, и поможет поддерживать согласованность в электрической системе.

  Цвет кабеля зависит от размера проводов внутри кабеля и номинальной силы тока кабеля. Например, NM-кабель с белой оболочкой используется для 15-амперных цепей, а желтый NM-кабель рассчитан на 20-амперные цепи.

  Окраска отдельных токопроводящих проводов обычно указывает не на размер или рейтинг, а скорее на стандартное или предпочтительное использование провода. Например, черный и красный провода обычно используются для токоведущих или «горячих» соединений, а белые провода обычно являются заземленными «нейтральными» проводниками. Для заземляющих проводов используются провода с зеленой изоляцией и неизолированные медные провода.

• 04 от 09

  Ель / Марго Кавин

  Электрические провода и кабели имеют маркировку, отштампованную или напечатанную на их изоляции или внешней оболочке. Эти маркировки предоставляют важную информацию о проводке и изоляции, включая размер и материал провода, тип изоляции, количество содержащихся проводов (внутри кабеля) и любые специальные номиналы или характеристики провода.

  Хотя цвет провода или кабеля поможет вам сузить выбор в магазине, чтение и понимание этикеток на проводах — лучший способ убедиться, что вы получите материал с надлежащей оценкой для своего проекта.

• 05 от 09

  Ель / Марго Кавин

  Стандартный электрический кабель предназначен для прокладки внутри помещений, где он остается сухим и защищен стенами, потолком или конструкциями пола. Для наружных проектов или при прокладке проводки под землей необходимо использовать кабель для прямой прокладки, который можно прокладывать под землей с кабелепроводом или без него (в зависимости от местных строительных норм и правил). В кабеле для прямого захоронения отдельные проводники залиты твердым винилом, чтобы полностью защитить их от влаги.

• 06 от 09

  Ель / Марго Кавин

  Зачистка электрического провода включает удаление пластиковой изоляции вокруг металлического сердечника провода. Важно делать это аккуратно, чтобы не повредить металл. Процедура проста, но требует специального инструмента для зачистки проводов и понимания того, как им пользоваться. Это критически важный навык и инструмент для домашних мастеров в любом проекте электропроводки.

• 07 от 09

  Ель / Марго Кавин

  При прокладке отдельных электрических проводов внутри кабелепровода существует ограничение на допустимое количество проводов. Максимально допустимое число известно как «емкость заполнения», и это зависит от нескольких факторов, включая размер канала, сечение проводов и материал канала. Металлические (EMT), пластиковые (ПВХ) и гибкие кабелепроводы имеют разную заполняющую способность, даже если они номинально имеют одинаковый размер.

• 08 от 09

  Ель / Марго Кавин

  Электрический щит или сервисный щит — это точка распределения электроэнергии в домашней электросистеме. Именно здесь все отдельные цепи дома получают питание и где они защищены выключателями или предохранителями. Подключение электрического щита — это работа для лицензированного электрика, но домашние мастера должны иметь общее представление о том, как работает щит, и о важной роли, которую выключатели играют в любой системе.

• 09от 09

  БэнксФото / Getty Images

  Электрический выключатель предоставляет средство для отключения питания электрической системы дома вне помещения. Обычно он устанавливается под электросчетчиком, либо на стене дома, либо на опоре электроснабжения коммунальной компании. Это сервисный выключатель. Не во всех домах есть специальный разъединитель. Они обычно используются, когда сервисная панель (которая также служит основным разъединителем) находится в помещении и поэтому недоступна для аварийно-спасательных служб или работников коммунальных служб.
