Стояк горячего водоснабжения: Стояки горячего водоснабжения: трубы, требования, нормы

Стояки горячей и холодной воды

Теперь давайте немного расскажу о стояках. Какие виды стояков, какие возникают проблемы в эксплуатации, тонкости замены отдельных компонентов стояка и многое другое.

Полипропиленовые стояки

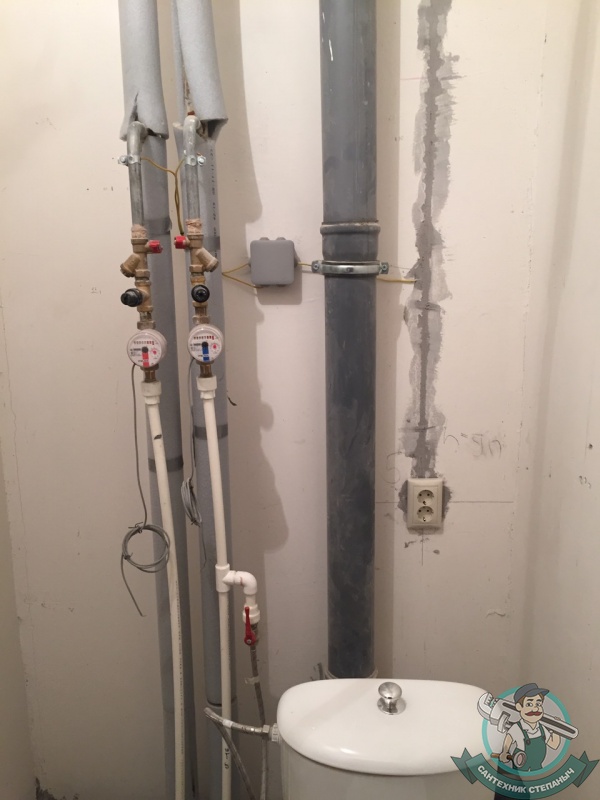

Как Вы все знаете, или видели в своих санузлах, стояки идут в основном двух видов: — это металлические и полипропиленовые.

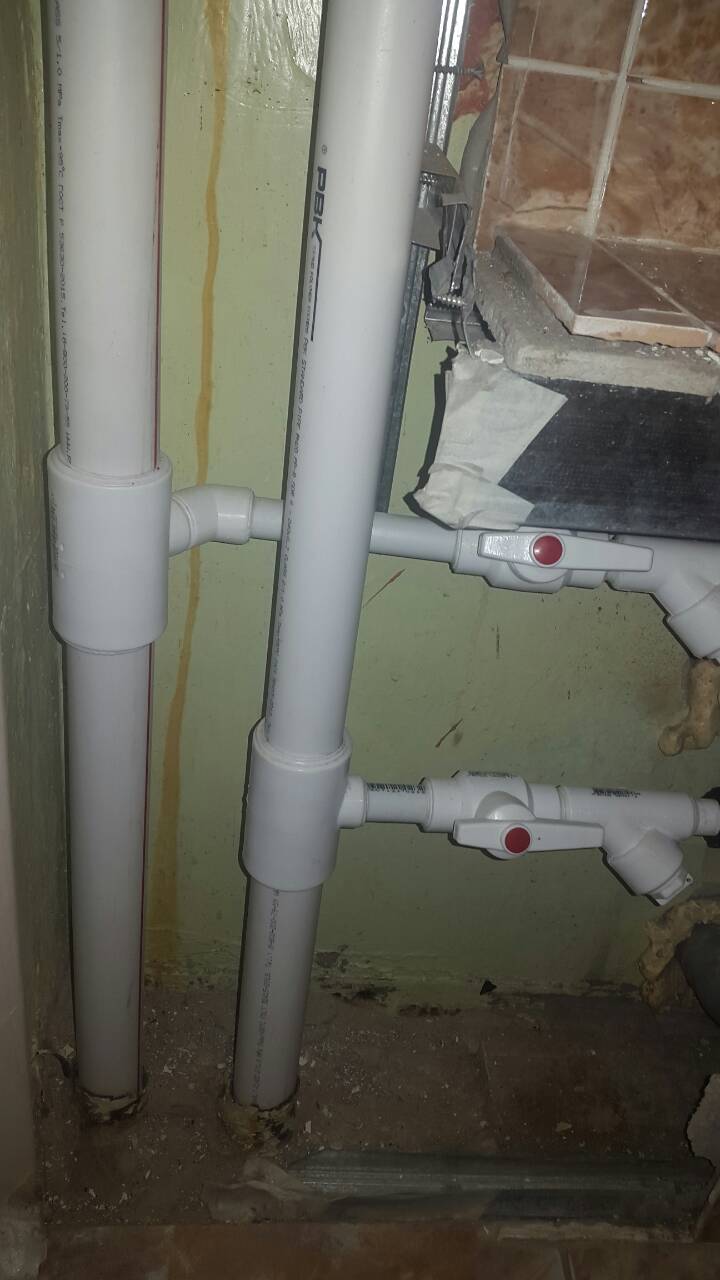

В последнее время все чаще в новостройках, да и после капремонта дома, устанавливают полипропиленовые стояки. Стояк из такого материала надежен и имеет повышенное шумопоглащение. Проблемы полипропиленовых стояков в том, что при капитальном ремонте дома и замене стояков, подрядные организации используют дешевый и недоброкачественный полипропилен. Последствия такой работы отчетливо видны на фотографиях.

Так же, часто на месте выхода шаровых кранов на полотенцесушитель делают заужения диаметра, например, с дюйма на три четверти, трубы, что бы усилить давление в этом месте, при этом не делают поворота стояка по направлению подачи воду, что не соответствует СНИПпам.

А повороты в стояке, для последующего подключения полотенцесушителя, нужны для того, что бы при понижении давления в стояках дома (по различным причинам) вода поворачивала в стороны выхода по естественному каналу-направлению, а не забегала туда лишь под давлением.

На полипропиленовый стояк горячей воды идет только армированная труба.

Металлические стояки

Металлические стояки самые надежные, испытанные временем, но и у них есть свои тонкости и сюрпризы. Например, при демонтаже сантехкабины так или иначе, нечаянно, задеваешь стояк. В месте, так называемого компенсатора, часто начинается течь. Это происходит из-за того, что в том месте, где расположен компенсатор, тубы изрядно проржавели и по некоторым другим причинам. Компенсаторы установлены для того, что бы в случае чего, можно было заменить определенный участок стояка, а не демонтировать целую секцию через несколько этажей.

В общем, где тонко, там и рвется.

При различных вариантах ремонта металлических стояков, сотрудники ЖЕКа часто пользуются газовой сваркой. Лично я считаю, что при таком подходе к работе, а именно: — на сварке это место неразъемно, в отличии от резьбового соединения, что впоследствии доставит неудобства.

Следите чаще за своим сантехническим оборудованием и стояками горячей и холодной воды и не перекладывайте эту заботу на ЖЕК, это в Ваших интересах.

Стоимость работ по замене, переборке или ремонту стояков горячей и холодной воды

Стоимость замены или переборка, ремонтные работы по стоякам или по отдельным узлам: металл, полипропилен – 4200 один стояк (эти работы проводятся в комплексе ремонта ванной комнаты или как отдельный вид работы, но тогда для этого нужно договариваться с ЖЕКом по отключению воды).

---

Разорвало стояк горячего водоснабжения, что делать, кто виноват?

Наша организация специализируется на проведении независимой технической экспертизы, направленной на выявление причины разрыва стояка горячего/холодного водоснабжения, определения зоны ответственности и определение размеров ущерба, нанесенного жильцам квартир в многоэтажных зданиях в Москве и М. О.

Мы готовы оказать профессиональную помощь в выявлении причины  аварийных ситуациях, случающихся в многоквартирных зданиях, например, при разрыве стояка горячего водоснабжения.

В многоквартирных домах проблема протечки стояков стоит весьма остро. Свищи (отверстия) на стояках образуются по разным причинам, чаще всего из-за износа коммуникаций или из-за неправильной эксплуатации. Систему водоснабжения в доме отключают для выполнения ремонтных работ в подвале или в ЦТП, а после включения происходит разрыв стояков, кранов, гибких подводок и другого оборудования водоснабжения. В случае неправильного открытия кранов и задвижек в подвале происходит резкий скачек давления в системе, который называется гидравлическим ударом.

И это объяснимо, поскольку большинство многоэтажек возводилось еще во времена советской власти, ремонт коммуникаций в них не проводился на протяжении многих десятков лет. За годы эксплуатации трубы прогнили, а за поддержанием их в исправном состоянии представители Управляющей компании не следят, не обходят регулярно квартиры и не выявляют аварийные участки стояков, то есть не выполняют своих прямых обязанностей, что в последствие требует немалых затрат. В случае аварий УК/РЭУ/ЖЭК/ГБУ чаще всего старается переложить свою ответственность, поэтому расходы ложатся на собственников квартир, но УК также несут ответственность, они должны следить за исправностью технических коммуникаций.

Если произошла подобная авария, не стоит паниковать, в первую очередь, следует разобраться, кто ответственен за происшествие. Жильцам квартир, в которых разорвало стояк, приходится тратить немалые деньги на ремонт, но ведь зачастую в этом нет их вины.

В каких случаях вина лежит на управляющей компании

Нужно понять причины аварийной ситуации и выявить ответственных лиц. Если виновна управляющая организация, жильцы могут рассчитывать на материальную компенсацию, но этот факт еще нужно доказать, для этого и вызывают экспертов.

Виновной считается управляющая компания, если разрыв случился непосредственно на стояке горячего водоснабжения до первого запирающего крана.

Если собственник выполнил ремонт в ванной комнате с заменой полотенцесушителя и установил запорные краны и/или перемычку на стояке ГВС, то в этом случае Управляющая компания безоговорочно устанавливает его виновником.

Обвиняя собственника в разрыве трубопровода, при этом УК забывает о том, что установку арматуры и перемычку можно выполнить только с уведомления и полного участия слесарей ЖЭК.

После случившейся аварии представители ЖЭК не спешат составлять акт о произошедшей аварии и заливе, а стараются возложить вину на жильцов квартиры, чтобы не выплачивать компенсацию на ремонт.

Какие шаги предпринять при разрыве стояка водоснабжения

Первым делом жильцам нужно подать заявление в ЖЭК, в котором описать аварию и просьбой провести осмотр аварии, а по его результатам составить акт залива.

В акте следует четко сформулировать причину аварии и кто виноват в в произошедшем. Помочь в составлении такого документа могут сотрудники компании «Ремстройсервис».

Если ЖЭК всячески старается затянуть процедуру составления акта и обвиняет собственника жилья, перекладывая ответственность на него, следует воспользоваться услугами независимых экспертов. Они оперативно проведут экспертизу и выяснят, почему произошла авария и кто виноват.

Если в вашей квартире разорвало стояк, обратитесь к экспертам нашей компании для получения бесплатной консультации по телефону 8-495-787-17-43; 8-916-163-52-55.

Наши эксперты и юристы  Вас проконсультируют и проведут независимую экспертизу, оценят размер ущерба, составят официальный документ, с которым вы сможете обратиться в судебные органы и получить компенсацию от управляющей организации, тем самым возместив затраты на ремонт.

Среди главных преимуществ обращения к нам можно выделить:

1. Оперативное проведение экспертизы;
2. Приемлемые расценки от 15000руб за техническую экспертизу;
3. Составление официальной документации по итогам экспертной оценки.

Договориться мирным путем с УК непросто, поэтому и прибегают к услугам профессионалов, разбирающихся в подобных вопросах, способных доказать правоту потерпевшей стороны.

Офис компании «Ремстройсервис» находится в Восточном округе в районе Гольяново рядом с Измайлово, Преображенкой, Сокольниками,  Новогиреево, неподалеку от Новокосино, Вешняками,  а также  городами Реутов, Королев, Балашиха    – что позволяет жителям с удобством вызвать эксперта, кроме ВАО мы работаем по всей Москве и области.



Если в результате бездействия управляющей организации или коммунальных служб был нанесен ущерб имуществу владельцев квартир – это веское основание для обращения в суд. При ремонте стояка за счет личных средств на основе выполненной экспертизы жильцы вправе требовать возмещения ущерба.

Квартиры разные – вода общая

Градостроительный кодекс понимает под капитальным ремонтом объектов (за исключением линейных) замену и (или) восстановление систем и сетей инженерно-технического обеспечения или их элементов. В Своде правил (СП 368.1325800.2017) действительно сказано, что при замене системы внутреннего водопровода следует сохранять её прежнюю схему разводки, если она соответствует действующим нормам. Но в данном случае необходимо определить, замена чего в рамках капитального ремонта выполняется: системы или сетей инженерно-технического обеспечения.

Система предназначена для выполнения функций водоснабжения и включает вводы в здания, узлы учёта потребления холодной и горячей воды, разводящую сеть, стояки, подводки к санитарным приборам и технологическим установкам, водоразборную, смесительную, запорную и регулирующую арматуру.

Сеть – это совокупность трубопроводов, коммуникаций и других сооружений, предназначенных для инженерно-технического обеспечения зданий и сооружений.

То есть если предусматривается замена стояка водопровода как отдельного элемента системы внутреннего водопровода, то положения указанного Свода правил не применяются – проводятся работы по замене стояка на существующем месте.

Если же обследование выявило аварийное состояние всей системы водоснабжения, то при проектировании необходимо соблюдать требования действующих норм. Они гласят, что водопроводные стояки и вводы холодной и горячей воды в квартиры и другие помещения, а также запорную арматуру, измерительные приборы, регуляторы следует размещать в коммуникационных шахтах с устройством специальных технических шкафов, обеспечивающих свободный доступ к ним технического персонала.

Прокладку стояков и разводки допускается предусматривать в шахтах или открыто – по стенам душевых, кухонь и других аналогичных помещений с учётом размещения необходимых запорных, регулирующих и измерительных устройств. При проектировании системы водоснабжения необходимо выполнить гидравлический расчёт для определения расхода воды, подбора диаметров подающих трубопроводов, кольцующих перемычек и стояков, потери давления и установления нормируемого свободного напора у контрольных точек водоразбора.

Также в нормативной документации нет запрета на присоединение сантехприборов разных квартир к одному стояку водоснабжения, в отличие от прямого запрета для канализации.

Системы горячего водоснабжения — Монтаж отопления, водопровода и канализации

Виды потребления горячей воды и требования к ее температуре

Горячая вода расходуется по следующим видам потребления:

1. Бытовое.
2. В общественных зданиях.
3. Коммунально-бытовое.
4. Промышленное (технологическое).

Внутри из каждого видов потребления расход горячей воды также подразделяется:

Вид бытовой нагрузи	СГВ	Отопление	Вент.
Бытовая	35-40%	50%	8-12%
Общественные здания	8-12%	60%	30%
Коммунально-бытовая	15-80%	≈20-25%
Промышленная и технич.	10-15%	15%	70-75%



Система горячего водоснабжения предусматривает для подачи воды потребителю t=50-75 ºC для мытья посуды, умывания, стирки, купания и т. д.

При пользовании горячей воды потребитель может снизить ее температуру, смешивая горячую воду с холодной в смесителях. Поскольку для гигиенических  процедур используется горячая вода с t=37-42 ºC, то ночью допускается снижение t  до 40ºC. В остальное время СГВ должна обеспечивать подачу воды потребителю с заданной t.

К температуре горячей воды предъявляются следующие требования (ГОСТ 2874-82):

1. В системах с непосредственным водоразбором (открытых)  t _г.в. ≥ 60ºC
2. В закрытых системах t _г.в. ≥ 50ºC
3. В местных системах t _г.в. ≥ 60ºC
4. Не выше 75ºC для систем указанных в п.1-3
5. В детских учреждениях и отдельных лечебно-профилактических учреждениях t _г.в. ≤ 37ºC
6. В отдельных случаях требуется кипяченая вода (предприятия обществ. питания).

Общая характеристика СГВ

Системы горячего водоснабжения включают в себя следующие элементы:

• Устройство для нагрева воды (котел или теплообменник в ЦТП).
• Подающий теплопровод, состоящий из магистрального теплопровода и подающих водоразборных стояков.
• Циркуляционные стояки и магистрали.
• Водоразборная и запорная арматура, а также циркуляционный насос.

1. Устройство для нагрева воды (котел, теплообменник)
2. Подающий трубопровод
3. Водоразборный подающий стояк
4. Водоразборная арматура
5. Циркуляционный стояк с полотенцесушителями
6. Запорная арматура
7. Циркуляционный трубопровод.
8. Циркуляционный насос
9. Обратный клапан.

Магистральный трубопровод имеет головной участок 2 и участки с регулярным присоединением стояков, чаще всего все стояки одного здания присоединяют к подающей магистрали в одной точке через промежуточный элемент – разводящий трубопровод здания.

1. Подающий трубопровод.
2. Водоразборный стояк
3. Разводящий трубопровод здания
4. Главный стояк
5. Сборный циркуляционный стояк
6. Циркуляционная магистраль

а), б) – нижняя разводка;
в) – верхняя разводка

Вода в водоразборные стояки обычно подается снизу вверх (Рис. 2а, 2б), чтобы при недостаточном давлении воды в системе не прекращалось водоснабжение нижних этажей. Циркуляционные стояки и магистрали служат для транспортирования охлажденной в СГВ воды обратно к водоподогревателю для догрева. Циркуляционный насос устанавливается для постоянного побуждения циркуляции и обеспечения заданной температуры.

В СГВ обслуживающих одно здание, где протяженность трубопровода невелика, циркуляция может быть обеспечена за счет разности плотностей нагретой и охлажденной воды (системы с естественной или гравитационной циркуляцией). Полотенцесушители до 60-х годов применялись как показано на рис.1, а в последнее  время наибольшее распространение получила схема, где полотенцесушители расположены  на водоразборных стояках, что дало возможность объединить водоразборные стояки в секционные узлы, обслуживаемые одним циркуляционно-водоразборным или циркуляционным стояком (См. Рис. 3).

Нижняя разводка применяется на трубопроводах диаметром до 150 мм в системах ГВС из оцинкованных труб с уклоном труб ί=0,002

Размещение в разрезе:







Если полуподвал, то устанавливают на хомутах под потолком









Прокладка стояков СГВ осуществляется:

• в нишах сантехнических кабин;
• в штребах внешних стен;
• в шахтах;

Схему сетей центрального ГВС применяют, как правило, тупиковой.

Запорную арматуру устанавливают:

1. На ответвлениях к секционным узлам, отдельным зданиям и сооружениям
2. У основания подающих и циркуляционных стояков у здания h ≥ 3 эт.
3. На ответвлениях в каждую квартиру и помещения



Для предотвращения движения воды в обратном направлении в циркуляционный трубопровод — обратный клапан. При необходимости в СГВ предусматривают установки водоподготовки и баки-аккумуляторы.

Обратные клапаны устанавливают:

1. На циркуляционной линии напротив резки водоподогревателя
2. В обвязке циркуляционных насосов
3. На циркуляционной линии секционных узлов и парнозакольцованных  стояков.

В местных СГВ нагрев производится непосредственно у водоразбора или вблизи её, при этом система обслуживает одно или несколько смежных помещений. Нагрев воды в местных СГВ производится в индивидуальных нагревателях, которые могут быть газовыми, электрическими, на твердом или жидком топливе, солнечными (в определ. климат. условиях). Примеры: газовая колонка в квартире (установка газонагревателей регламентируется нормами газоснабжения). Применение электрических водонагревателей должно быть обосновано экономически. В централизованных СГВ вода нагревается в одном месте для всех водоразборных точек здания или группы зданий.

Местные СГВ применяются в зданиях не подключенных к центральному горячему водоснабжению или не имеющим собственной котельной. Централизованные СГВ обязательные в случае собственной котельной или централизованного теплоснабжения.

Классификация систем горячего водоснабжения

1. По месту выработки горячей воды:
   • Местные
   • Централизованные
2. По характеру использования сетевой воды
   • Система непосредственного водоразбора (открытая)

Система с водонагревателем (закрытая)





















1. По источнику давления обеспечивающему работу СГВ
   • Системы, работающие под давлением т/сети
   • Системы, работающие под давлением холодного водопровода
   • Насосные системы
   • Работающие под давлением от баков- аккумуляторов
2. По разводке
   • С верхней разводкой
   • С нижней разводкой
3. По наличию и способу обеспечения циркуляции
   • Без циркуляции
   • С естественной циркуляцией
   • С искусственной циркуляцией
4. По наличию и расположению баков-аккумуляторов
   • Без баков-аккумуляторов
   • Системы с верхними баками
   • Системы с нижними баками

404

№ П/П	ВИД УСЛУГ	ЕД. ИЗМЕРЕНИЯ	СТОИМОСТЬ УСЛУГ
1	Водомерные узлы учета
1.1	Установка счетчиков воды (полипропиленовые трубы)	шт	500,00
1.2	Установка счетчиков воды (железные трубы)	шт	600,00
2	Вентили / краны / терморегуляторы
2.1	Замена крана/вентиля диаметр 20 – 25 (без нарезки резьбы) / с нарезкой резбы	шт	200,00 / 350,00
2.2	Установка терморегулятора диаметр 25 (без нарезки резьбы) / с нарезкой резьбы	шт	200,00 / 350,00
3	Работы по ремонту и перебору сантехники
3.1	Смена сиденья к унитазу со снятием бачка	шт	500,00
3.2	Смена сиденья к унитазу без снятия бачка	шт	200,00
3.3	Смена манжета/гофры к унитазу	шт	200,00
3. 4	Смена гибкой подводки к бачку	шт	150,00
3.5	Регулировка смывного бачка	шт	300,00
4	Умывальник, мойка
4.1	Установка раковины на кронштейнах (без смесителя)	шт	700,00
4.2	Установка раковины «тюльпан» (без смесителя)	шт	700,00
4.3	Установка раковины с тумбой «мойдодыр» (без верхнего шкафчика и зеркала)	шт	800,00
4.4	Установка раковины с тумбой «мойдодыр» с зеркалом и/или шкафчиком	шт	1500,00
4.5	Установка сифона раковины	шт	250,00
4.6	Вырез столешницы под мойку	шт	400,00
4.7	Пробивка отверстия под смеситель в мойке	шт	150,00
4.8	Установка кронштейнов под раковину	шт	150,00
5	Смеситель, душ
5. 1	Установка смесителя	шт	350,00
5.2	Установка смесителя с душем	шт	450,00
5.3	Установка штанги для душа	шт	150,00
5.4	Замена гибкого шланга на смеситель	шт	150,00
5.5	Замена гибкого шланга душа	шт	100,00
5.6	Замена «гусака» смесителя	шт	100,00
5.7	Чистка фильтра на «гусаке» смесителя	шт	100,00
5.8	Замена прокладки смесителя	шт	100,00
6	Унитаз, биде, инсталляция (подвесной унитаз)
6.1	Установка напольного комплекта (унитаз, бачок) без демонтажа деревянной площадки	шт	1000,00
6.2	Установка напольного комплекта (унитаз, бачок) с демонтажом деревянной площадки и стяжкой	шт	1500,00
6. 3	Установка инсталляции (подвесного унитаза)	шт	2500,00
6.4	Установка биде	шт	1500
7	Ванна, душевая кабина
7.1	Установка ванны чугунной	шт	1500
7.2	Установка ванны стальной	шт	1200
7.3	Установка гидромассажной ванны	шт	2000,00
7.4	Установка обвязки ванны	шт	200,00
7.5	Монтаж душевой кабины	шт	от 3500,00
8	Замена водопроводных и канализационных труб
8.1	Комплексная замена водопроводных труб без замены «стояков» (вертикальных труб) на полипропилен	шт	от 2990,00
8.2	Замена водопроводных стояков (вертикальных труб) диаметр 25 (без прохождения плит перекрытия)	шт	1500,00
8. 3	Замена водопроводных стояков (вертикальных труб) диаметр 32 (без прохождения плит перекрытия)	шт	2200,00
8.4	Замена водопроводных стояков (вертикальных труб) диаметр 40 (без прохождения плит перекрытия)	шт	3000,00
8.5	Комплексная замена канализационных труб диаметр 50	шт	от 1500,00
8.6	Замена «стояка» (вертикальной трубы) канализации диаметр 50 (без прохождения плиты перекрытия)	шт	1500,00
8.7	Замена «стояка» (вертикальной трубы) канализации диаметр 100 (без прохождения плиты перекрытия)	шт	от 2500,00
8.8	Установка полотенцесушителя на готовые сгоны	шт	800,00
8.9	Установка полотенцесушителя с нарезкой резьбы и установкой полипропиленовых сгонов	шт	2000,00
8.10	Врезка в полипропилен	шт	500,00
9	Отопление
9. 1	Установка радиатора на готовые сгоны	шт	1000,00
9.2	Установка радиатора с нарезкой резьбы, установкой терморегуляторов	шт	2000,00
9.3	Добавление секций к установленному радиатору	шт	700,00
10	Установка бытовой техники
10.1	Подключение стиральной / посудомоечной машины без электролинии к установленным крану подачи воды и сливу	шт	700,00
10.2	Подключение стиральной / посудомоечной машины с установкой крана подачи воды и слива без электролинии	шт	1500,00
10.3	Установка жироуловителя	шт	от 700,00
10.4	Установка накопительного водонагревателя до 80л. без электролинии	шт	1500,00
10.5	Установка накопительного водонагревателя от 80л. без электролинии	шт	2000,00
10. 6	Установка проточного водонагревателя	шт	1500,00
10.7	Установка аксессуаров на керамическую плитку (крючки, полки, зеркала и т.д.)	шт	150,00
10.8	Установка фильтра тонкой очистки	шт	800,00
11	Устранение засора
11.1	Устранение засора сифона	шт	300,00
11.2	Прочистка тросом 10 м	шт	от1500,00
11.3	Прочистка электромеханическим оборудованием до 30 м	шт	от 3500,00
11.4	Прочистка гидравлической машиной до 30 м	шт	от 3500,00
12	Демонтаж
12.1	Демонтаж ванны чугунной (без утилизации)	шт	600,00
12.2	Демонтаж ванны стальной (без утилизации)	шт	400,00
12. 3	Демонтаж душевой кабины	шт	1000,00
12.4	Демонтаж экрана под ванной	шт	150,00
12.5	Демонтаж обвязки ванны (старого образца чугун-метал)	шт	400,00
12.6	Демонтаж обвязки ванны (пластик)	шт	150,00
12.7	Демонтаж поддона душа	шт	300,00
12.8	Демонтаж унитаза	шт	250,00
12.9	Демонтаж биде	шт	200,00
12.10	Демонтаж раковины на кронштейнах	шт	200,00
12.11	Демонтаж раковины «тюльпан»	шт	200,00
12.12	Демонтаж кронштейна	шт	150,00
12.13	Демонтаж сифона	шт	100,00
12.14	Демонтаж смесителя	шт	200,00
12.15	Демонтаж штанги душа	шт	50,00
12. 16	Демонтаж крана / вентиля	шт	100,00
12.17	Демонтаж полотенцесушителя	шт	400,00
12.18	Демонтаж фильтра грубой очистки	шт	100,00
12.19	Демонтаж счетчика воды	шт	100,00
13	Штробление стен под трубы
13.1	Штробление под трубы водоснабжения
13.1.1	бетон	м/п	400,00
13.1.2	кирпич	м/п	300,00
13.1.3	гипсолит	м/п	200,00
13.2	Штробление стен под канализацию
13.2.1	бетон диаметр 50 / 100	м/п	600,00 / 900,00
13.2.2	кирпич диаметр 50 / 100	м/п	500,00 / 800,00,00
13.2.3	гипсолит диаметр 50 / 100	м/п	300,00 / 550,00,00

Изолированные стояки и полотенцесушители: что это?

Многоквартирные дома оборудованы вертикальными трубопроводами для подачи потребителям горячей воды, которые называются – изолированные стояки. Конструктивно они могут выполняться в тепловой изоляции или без неё, с полотенцесушителями или без, в этой статье мы подробно раскроем эту тему.

Стояк горячей воды в многоквартирном доме может быть выполнен из различных материалов:

• сталь;
• металлопластик;
• фольгированный полипропилен;
• медь.
• В старых многоквартирных домах стояки монтировали из оцинкованной стали и чугуна. Применение этих материалов сейчас себя не оправдывает, так как их очень сложно устанавливать с применением дорогостоящей сварки. Эти трубы подвержены коррозии и со временем забиваются ржавчиной и грязью.

Что такое полотенцесушитель

Полотенцесушитель – это встроенный обогреватель, являющийся частью системы ГВС, который расположен в ванной комнате и предназначен для обогрева помещения и сушки полотенец.

Встроенные обогреватели ванной комнаты в старых многоквартирных домах бывают

• П – образной формы;
• U — образной формы;
• М — образной формы.

В схемах горячего водоснабжения многоквартирных домов полотенцесушители выполняют несколько функций:

• отапливают ванную комнату;
• обеспечивают требуемую влажность в помещении;
• выполняют функцию компенсатора, чтобы предотвратить поломку трубопровода из-за теплового расширения металла при увеличении температуры.
• Полотенцесушитель в каждой квартире является частью системы, подводящей горячую воду. Из-за этого диаметр трубы, из которой выполнен обогреватель, не может быть меньше чем диаметр самого стояка. Иначе система водоснабжения обеспечит расчётные параметры по количеству подаваемой в квартиры воды.

Теплоизоляция труб горячего водоснабжения

Теплоизолированые стояки — это система ГВС, трубы которой защищены снаружи тепловой изоляцией от внешней среды. Трубопроводы, краны, задвижки и фланцевые соединения снаружи покрываются слоем теплоизоляции, который должен обеспечивать сохранение требуемой температуры горячей воды. Температура на поверхности теплоизоляционного слоя должна составлять для систем ГВС с температурой воды больше 100°С — не более 45°С, а с температурой воды ниже 100°С — меньше 35°С (при температуре воздуха помещения 25°С).

Требования к термоизоляции стояков горячего водоснабжения

Подающие, циркуляционные трубопроводы ГВС, за исключением выводов контрольных приборов, должны иметь тепловую изоляцию толщиной более 10 мм со значением теплопроводности менее 0,05 Вт/(м х °С).

Потери тепла при эксплуатации трубопроводов ГВС

Уполномоченный орган местного самоуправления устанавливает норматив расхода тепловой энергии, используемой на подогрев холодной воды для предоставления коммунальной услуги по горячему водоснабжению.

В зависимости от теплоизоляции стояка и наличия или отсутствия полотенцесушителей применяется различные коэффициенты, отражающий тепловые потери при подаче горячей воды в многоквартирные жилые дома.

Значение коэффициента тепловых потерь в зависимости от конструктивных особенностей систем ГВС:

• с неизолированными стояками, оборудованные обогревателями К=0,3;
• неизолированные без полотенцесушителей К=0,2;
• изолированные, оборудованные встроенными обогревателями К=0,2;
• изолированные без полотенцесушителей К=0,1.

Вывод

Система подачи горячего водоснабжения, оборудованная изолированными стояками и полотенцесушителями, позволяет собственникам квартир экономить затраты, отапливать ванную комнату и поддерживать влажность в помещениях в пределах установленных норм, сушить бельё и полотенца.

Подмес воды в квартирах: информация для собственника

Информация для собственников

В случае, если из вашего крана, вместо холодной воды, бежит горячая и наоборот, то необходимо проверить как подключено сантехническое оборудование, посудомоечные, стиральные машины, и другие приборы в квартире, особенно если они были установлены (подключены) не специалистами, либо жильцы нарушают порядок их эксплуатации.

Обычно подмес происходит во всех квартирах по стояку, а его источник (причина) – в одной из квартир  этого же стояка.

Основными причинами подмеса могут быть:

·         Неверное подключение стиральной или посудомоечной машины к холодной и горячей воде;

·         Неверно подключена душевая кабина;

Все перечисленное может происходить либо в Вашей квартире, либо в квартире Ваших соседей, а эффект подмеса дойдет до всех квартир по стояку, т.е. с 1-го по 10-й этажи.

Гигиенический душ и подмес воды

Если Ваш гигиенический душ (биде) оборудован смесителем и лейкой с кнопочным пуском. Вы открываете смеситель, нажимаете кнопку пуска и пользуетесь лейкой. Закончив процедуру отпускаете кнопку и вешаете лейку на штангу не закрывая смеситель, идете заниматься делами. Вроде бы все хорошо, но смеситель то открыт. Через него смешивается холодная и горячая вода, которая попадает в систему. Например, когда верхний либо нижний сосед по стояку открывает кран с холодной водой, то водозабор холодной воды увеличивается, а давление в стояке холодного водоснабжения падает. Поэтому горячая вода выталкивает холодную воду через Ваш открытый смеситель гигиенического душа попадая в стояк холодной воды. В стояке холодной воды повышается не только температура, но и содержание микрофлоры, а это вредит и Вам и Вашим соседям. В данном случае подмес будет происходить до тех пор, пока не будет закрыт кран на гигиеническом душе.

Аналогичен подмес холодной воды в горячую, который понижает температуру горячего водоснабжения по стояку.

Порядок эксплуатации гигиенического душа в квартире должен быть следующим:

1)     открыть смеситель гигиенического душа:

2)     нажать кнопку пуска на лейке гигиенического душа;

3)     провести гигиеническую процедуру;

4)     отпустить кнопку пуска на лейке;

5)     закрыть смеситель гигиенического душа.

Если смеситель гигиенического душа останется открытым,  т.е. пункт № 5 не выполнен, через Ваши открытый смеситель гигиенического душа будет происходить подмес холодной воды в горячую и наоборот. В данном случае подмес будет происходить до тех пор, пока не будет закрыт указанный смеситель.

Бойлер (водонагреватель) и подмес воды

Если у Вас установлен бойлер (водонагреватель), то на его вводной трубе холодной воды и выводной трубе горячей воды соответственно должен быть установлены вводной и выводной краны.

При отсутствии горячей воды в доме и в случае эксплуатации бойлера необходимо:

1) закрыть отсекающий кран горячего водоснабжения квартиры;

2) открыть вводной и выводной краны бойлера;

3) включить бойлер в сеть электропитания.

Если кран не будет закрыт, т.е. пункт № 1 не выполнен, то горячей водой из Вашего бойлера, на изготовление которой к тому же затрачена электроэнергия, будете пользоваться не только Вы, но и Ваши соседи по стояку. О таких случаях в Правление ТСЖ сообщали жители 1-го. 3-го, 7-го, 8-го, 11-го и 12-го подъездов.

Для отключения бойлера необходимо выполнить действия в следующем порядке:

1)     отключить бойлер от сети электропитания;

2)     закрыть вводной и выводной краны бойлера;

3)     открыть отсекающий кран горячего водоснабжения квартиры.

Если вводной и выводной краны бойлера останутся открытыми,  т.е. пункт № 2 не выполнен, через Ваши открытые краны и бойлер будет происходить подмес холодной воды в горячую и наоборот. В данном случае подмес будет происходить до тех пор, пока не будет закрыты вводной и выводной краны бойлера.

Подмесы в доме будет происходить до тех пор, пока жители и техническая служба ТСЖ не объединят совместные усилия для ликвидации данного явления. Собственники помещений в своих квартирах должны заменить неисправные краны, подключить правильно сантехническое оборудование и машины, соблюдать порядок эксплуатации бойлеров и гигиенических душев. Определить ПОДМЕС в квартире достаточно просто.

Определение ПОДМЕСА в квартире

Провести проверку на наличие подмеса в Вашей квартире можно самостоятельно. Для этого закройте любой кран на вводе в квартиру (ХолоднойилиГорячей воды). На всех смесителях в квартире откройте кран соответственно той же воды (ХолоднойилиГорячей). Если вода не польется, то Ваши смесители не имеют дефектов и не являются причиной подмеса. В противном случае дефектный смеситель или деталь придется заменить.

Устранение ПОДМЕСА по стояку

Чтобы устранить проблему ПОДМЕСА необходимо установить ОБРАТНЫЕ КЛАПАНЫ после отсекающих кранов на вводах от стояков холодной и горячей воды. Смысл обратного клапана в недопущении обратного движения воды, и как следствие ПОДМЕСА воды в стояках, возникающего в результате разности давлений, а так же в результате неправильной эксплуатации бойлеров, гигиенических душей, неисправных смесителей, сантехнического оборудования и т. п.



В случае обнаружения ПОДМЕСА оставьте заявку в диспетчерской ТСЖ то тел. 8 (498) 600-4451, 8 (968) 404-2151

Системы рециркуляции горячей воды для бытового потребления

Системы горячей воды для бытового потребления устанавливались в зданиях на протяжении многих лет, начиная с древних времен. Системы оборотного горячего водоснабжения не так уж и стары. Циркуляция горячей воды под действием силы тяжести началась в США в конце 1870-х годов, сразу после того, как водопровод переместился в помещение. В первые годы воду и отопление помещений производили в хижинах путем сжигания дров в камине или чугунной печи, а воду нагревали в горшках или чайниках для купания или приготовления пищи.В конце концов, уголь заменил древесину в качестве источника топлива, но в те первые годы все еще не было электричества для отопления, освещения или электрических циркуляционных насосов. По мере того, как системы горячего водоснабжения становились все более сложными, холодная вода подавалась в здания по трубам и устанавливались закрытые сосуды с горелками или топочными камерами под ними для нагрева горячей воды.

В первые годы было много взрывов, связанных с неконтролируемым нагревом водонагревателя в закрытых системах трубопроводов.В конце концов, были установлены средства управления для сброса давления и температуры, а также для контроля топлива и воздуха для горения. Уголь и древесина в качестве источника тепла были постепенно исключены из-за сложности управления подводом тепла. Топочный мазут, природный газ, электричество, солнечная энергия и геотермальные источники энергии постепенно вводились в употребление в качестве источников отопления для горячего водоснабжения. Ранняя сантехника имела патрубки для горячей и холодной воды и дренажные соединения с вентилируемыми водосточными трубами. По мере роста размеров и сложности зданий и увеличения расстояния от водонагревателя до наиболее удаленного устройства получение горячей воды из устройства потребовало больше времени, поскольку предварительно нагретую воду из труб необходимо было слить в первую очередь.

В конце 1870-х годов торговцы использовали замкнутые системы водяного отопления для замены паровых систем с ограниченным контролем безопасности. Торговцы узнали, что горячая вода поднимается в системе трубопроводов, потому что она легче холодной. Они также применили эту самотечную циркуляцию к системам горячего водоснабжения. Горячая вода, выходящая из водонагревателя, поднималась по трубе вертикально через здание, возвращалась обратно без теплоизоляции и текла параллельно стояку горячей воды к нижней части водонагревателя.Возвратный стояк не был изолирован, чтобы способствовать потере тепла, а более холодная вода вызывала гравитационную циркуляцию. Поскольку люди на верхних этажах здания использовали горячую воду, им нужно было только слить воду из ответвления трубопровода до тех пор, пока горячая вода из стояка не попала в приспособление.

Чем более вертикальной была система, тем лучше она работала до определенного момента. Поскольку здания строились трех-четырехэтажными в высоту, в зависимости от типа и толщины изоляции, системы становились слишком большими, а вода остывала и теряла плавучесть.Были и другие проблемы, связанные с системами гравитационной циркуляции: горизонтальные поворотные обратные клапаны препятствовали потоку. Большие провалы в трубопроводе позволят воде остыть, а холодная вода в застрявших областях будет сопротивляться потоку. Длинные горизонтальные трассы с минимальным вертикальным подъемом затрудняли получение гравитационной циркуляции.

Самой большой проблемой, которую необходимо было преодолеть, было попадание воздуха в верхнюю точку системы. Они решили эту проблему, подключив регулярно используемую арматуру или автоматический воздухоотводчик в верхней части контура самотечной циркуляции горячей воды, чтобы обеспечить выпуск воздуха.Если бы воздух был захвачен, большой пузырь сопротивлялся бы циркуляции силы тяжести. Обычно используемое приспособление к верхней части стояка горячей воды выпускало воздух и позволяло продолжать гравитационную циркуляцию. Гравитационные системы горячего водоснабжения обычно устанавливались до появления электричества и циркуляционных насосов, а некоторые с умеренным успехом были установлены в более новых домах. Новые требования норм для водонагревателей требуют наличия заслонок или устройства в верхней части водонагревателя для предотвращения циркуляции под действием силы тяжести. Это делает водонагреватель более эффективным во время проверки эффективности, но вызывает проблемы с гравитационной циркуляцией во многих старых зданиях, в которых устанавливаются новые водонагреватели. Именно тогда пора устанавливать циркуляционный насос.

Современные системы

С момента появления циркуляционного насоса было внесено много улучшений. Ранние насосы были такими же, как и в гидравлических системах. Насосы были изготовлены из черных металлов с чугунными и стальными деталями, и большинство из них имели проблемы с коррозией или ржавую воду вскоре после установки.Гидравлические системы представляли собой замкнутые системы с воздухоотделителями, чтобы воздух и кислород не попадали в трубопроводный контур. В некоторых гидравлических системах используются химические вещества, ингибирующие коррозию, чтобы предотвратить коррозию черных металлов. Кислород способствует процессу коррозии, и бытовые системы водоснабжения представляют собой открытые системы с воздухом и кислородом, захваченными потоком воды. По этой причине гидравлические насосы и трубопроводы могут быть из черной стали и чугуна, черных металлов, а в системах горячего водоснабжения должны быть детали из цветной бронзы или нержавеющей стали с медными трубами.Производители насосов постоянно улучшают материалы, подшипники, уплотнения и эффективность циркуляционных насосов.

Нормы правил для систем горячего водоснабжения и поддержания температуры

Недавно критерии поддержания температуры для систем горячего водоснабжения в кодах моделей были изменены с критерия расстояния 100 футов на критерий 50 футов. Я писал об этом много лет назад. Я предложил изменения кода, показывающие, что максимальное расстояние около 25 футов от циркулирующей магистрали или источника горячей воды было бы идеальным максимальным расстоянием для подачи горячей воды в разумные сроки, но зная, что это могло бы расстроить многие отраслевые группы из-за требований к системам рециркуляции в большинстве жилых домов и небольших зданий я пошел на компромисс и предложил уменьшить высоту до 50 футов. Это позволило бы не требовать наличия систем поддержания температуры в большинстве жилых домов и небольших зданий. Смена кода прошла не в первый раз, но в итоге возобладала.

В разделе 607.2 Международного кодекса по сантехнике 2015 г. используется следующий язык:

• 607.2 Подача горячей или подогретой воды в арматуру. Развернутая длина трубопровода горячей или умеренной воды от источника горячей воды до арматуры, для которой требуется горячая или темперированная вода, не должна превышать 50 футов (15 240 мм).Трубопроводы рециркуляционной системы и трубопроводы с обогревом должны рассматриваться как источники горячей или умеренной воды.
• 607.2.1 Циркуляционные системы и системы обогрева для поддержания температуры нагретой воды в распределительных системах. Для помещений групп R2, R3 и R4, которые находятся на высоте трех этажей или меньше над уровнем земли, установка систем циркуляции нагретой воды и поддержания температуры должна производиться в соответствии с Разделом R403. 5.1 Международного кодекса энергосбережения.

Для помещений, находящихся на высоте не более трех этажей над уровнем земли, кроме помещений групп R2, R3 и R4, установка систем циркуляции нагретой воды и систем обогрева должна производиться в соответствии с разделом C404.6 Международного кодекса энергосбережения.

• 607.2.1.1 Управление насосами для систем хранения горячей воды.

Органы управления насосами, которые осуществляют циркуляцию воды между водонагревателем и накопительным баком для нагретой воды, должны ограничивать работу насоса с момента запуска цикла нагрева до не более пяти минут после окончания цикла.

607.2.1.2 Регуляторы рециркуляции по запросу для распределительных систем. Система распределения воды, имеющая один или несколько рециркуляционных насосов, которые перекачивают воду из трубы подачи нагретой воды обратно в источник нагретой воды через трубу подачи холодной воды, должна быть системой рециркуляции воды по требованию. Насосы должны иметь органы управления, соответствующие обоим следующим требованиям:

• Устройство управления должно запускать насос при получении сигнала от пользователя приспособления или прибора, при обнаружении присутствия пользователя приспособления или при обнаружении потока горячей или умеренной воды к приспособлению приспособления или прибору.
• Устройство управления должно ограничивать температуру воды, поступающей в трубопровод холодной воды, до 104 F (40 ° C).
• 607.2.2 Трубопровод для рециркуляционных систем с главными термостатическими клапанами. Если в системе с рециркуляционным насосом горячей воды используется термостатический смесительный клапан, обратная линия горячей или охлаждаемой воды должна быть проложена к впускной трубе холодной воды водонагревателя и впускной трубе холодной воды или обратному патрубку горячей воды. термостатического смесительного клапана.

Дилемма регулирования циркуляции спроса

В цикле изменения кода 2015 года были представлены изменения в кодах моделей, которые рекламировались как экономия воды и энергии наряду с сокращением времени, необходимого для получения горячей воды в приспособлении. Изменение кода было технологией, требующей рециркуляции. Я свидетельствовал против этой технологии, потому что здоровье и безопасность должны быть важнее экономии воды и энергии. Многие другие в индустрии предотвращения обратного потока выразили озабоченность по поводу этой технологии, но она осталась без внимания на слушаниях по кодексу.Комитет по кодексу проголосовал за это изменение, основываясь на мысли, что в их домах будет мгновенно горячая вода, и экономия небольшого количества воды была для них важнее, чем перекрестное соединение. Многие члены комитета по кодексу проголосовали за это и отметили, что было бы неплохо иметь его для собственного дома. Это изменение кода позволит загрязненной горячей воде течь в трубы подачи холодной воды для бытового потребления. Я всегда говорил, что циркуляция горячей воды по трубам холодной воды — плохая идея, и вот почему:

1. Бак для горячей воды имеет магниевый или алюминиевый анодный стержень в баке для горячей воды, который предназначен для коррозии, принося себя в жертву стали в баке для горячей воды. Растворенные металлы попадают в горячую воду. Вот почему говорят, что нельзя готовить на горячей воде.
2. Предполагается, что рециркуляционные насосы по запросу отключаются при 104 F. Это идеальная температура для роста органических патогенов, таких как бактерии Legionella, в трубопроводе холодной воды.
3. Если термостат или датчик температуры неправильно прикреплен к трубе холодной воды, когда имеется удаленный датчик температуры, температура может выйти за пределы, и люди, использующие систему холодной воды, могут ошпариться.

Я был полностью за то, чтобы разрешить эту технологию только в жилых помещениях, но код позволяет это везде. Итак, будет кондоминиум или многоквартирный дом, где кто-то решит установить один из этих циркуляционных насосов по требованию под своим туалетом для циркуляции горячей воды. Теперь все в здании будут пить воду с высоким содержанием магния или алюминия и, возможно, с высоким содержанием бактерий, связанных с новыми нерестилищами в трубопроводах холодной воды, которые будут находиться в идеальном температурном диапазоне для роста легионелл и других бактерий. Кроме того, большинство людей в здании не получают чистой холодной воды для приготовления пищи или чистки зубов.

Я рассматриваю это как бомбу замедленного действия и ожидающий судебный процесс. Я предпочитаю минимизировать ответственность и правильно проектировать системы горячего водоснабжения с использованием специальной системы обратного трубопровода горячей воды в оригинальной конструкции. Система обратного трубопровода горячей воды должна быть правильно рассчитана и сбалансирована. Я не буду проектировать здание с циркуляционным насосом, соединяющим горячую воду с трубами холодной воды.Циркуляционные насосы по требованию — это продукты для модернизации неправильно спроектированных систем, которые следует использовать только в частных домах, где домовладелец будет жить с последствиями использования такого продукта. Циркуляционные насосы по требованию не должны проектироваться или устанавливаться в коммерческих или многоквартирных домах из-за очевидных проблем с перекрестными соединениями и качеством воды, которые это несет.

Проектирование системы оборотного водоснабжения

В идеале, горячая вода должна поступать в приспособление между нулем и десятью секундами с момента открытия крана или клапана приспособления.Есть несколько производителей, которые предлагают фитинги и конструкции, позволяющие горячей воде циркулировать вплоть до арматуры, а некоторые производители допускают циркуляцию прямо до излива смесителя, например, гигиенические системы Kemper (bit.do/Kemper) и Viega. системы питьевого водоснабжения — Гигиена (bit.do/Viega).

Опросы водопользователей показали, что время ожидания от 10 до 30 секунд было незначительно приемлемым, а время ожидания, превышающее 30 секунд, считалось неприемлемым.

При прокладке трубопровода обратной линии рециркуляции горячей воды (HWR) необходимо учитывать следующее:

1.Проложите трубу циркулирующей горячей воды как можно ближе к арматуре.

Чем ближе линия циркуляции к прибору, тем меньше времени потребуется для получения горячей воды из прибора.

2. Сбалансируйте систему, чтобы обеспечить равный поток в ближайшем и самом дальнем ответвлении.

Если в здании имеется несколько магистралей и ответвлений горячей воды, каждая ветвь должна иметь балансировочный клапан и обратный клапан перед подключением к возвратной магистрали горячей воды. Недостаточно просто установить клапаны; После запуска системы ее необходимо сбалансировать, чтобы гарантировать, что каждая ветвь имеет рассчитанный расход для поддержания желаемой температуры в этой ветви.Это предотвращает короткое замыкание горячей воды по пути наименьшего сопротивления (ближайшая ответвленная цепь). Я исследовал множество систем с проблемами, и проблемы начались из-за того, что система никогда не была сбалансирована при установке. Неквалифицированный обслуживающий персонал обнаруживает, что в самой дальней части системы трубопроводов нет потока, поэтому они устанавливают насос большего размера. Обычно это не решает проблему, но вскоре после установки более крупного насоса в системе трубопроводов начинают появляться утечки пружин около колен и клапанов. Балансировка системы горячего водоснабжения — относительно простой процесс, но необходимо выполнить расчеты и определить расход в галлонах в минуту для каждого балансировочного клапана перед настройкой.

3. Сведите к минимуму скорость потока, чтобы предотвратить эрозию медных трубопроводов.

Скорость потока воды очень важна в трубопроводах для горячего водоснабжения с медными трубами и клапанами из латуни или медного сплава. Высокая скорость воды в сочетании с горячей водой может вызвать проблемы с эрозией скорости для стенок трубы и клапана.Минимальный размер трубы, которую я использую для трубопровода системы возврата горячей воды, составляет ¾ дюйма. Я часто вижу установленную полудюймовую трубу. Трубы меньшего диаметра создают условия, при которых скорость увеличивается при той же скорости потока, а также вызывает перепады температур системы от температуры подачи до температуры возврата, которые превышают расчетные критерии 5 F, 10 F или 20 F. мы бы спроектировали обратную систему для 20-градусного перепада температур, используя метод определения размеров ASPE / ASHRAE, потому что для систем рециркуляции горячей воды с использованием более старых технологий, таких как смесительные клапаны с биметаллическим змеевиком, управляемые температурой, используемые в установках с главным смесительным клапаном, требуется как минимум 20 — перепад температур для правильной реакции биметаллической катушки. Смесительные клапаны с цифровым управлением используют цифровые датчики с такими продуктами, как Armstrong «Brain», которые обеспечивают точность, позволяющую смешивать температуры обратной горячей воды с перепадом температур менее 5 F и при этом поддерживать температуру на выходе смесительного клапана в пределах от 1 F до 2 F от уставка.

Ассоциация производителей меди рекомендует максимальную скорость потока восемь футов в секунду для холодной воды, протекающей по медным трубам, и пять футов в секунду для горячей воды.Он также рекомендует максимальную скорость от двух до трех футов в секунду для горячей воды с температурой более 140 F. Эти рекомендации достаточно расплывчаты, чтобы вести вас в правильном направлении, однако я придумал более точную таблицу размеров труб и диаграмму, к которой следует обратиться, чтобы убедиться, что скорости потока не разрушают стенки трубы. Эта таблица хорошо зарекомендовала себя и должна предоставить систему, которая будет работать без проблем с эрозией скорости.

Горячая вода с температурой выше 180 F не рекомендуется из-за опасности ожога, а при повышении температуры коррозия ускоряется.В некоторых уникальных случаях температура горячей воды для бытового потребления может превышать 180 F в бустерных нагревателях и паровых теплообменниках, или с некоторыми типами систем рекуперации тепла или другими промышленными или институциональными системами трубопроводов. В этих случаях подумайте о выборе такого размера трубопровода, чтобы скорость не превышала двух футов в секунду.

1. Трубопроводы обратного трубопровода горячей воды в системах со смесительными клапанами

а. Если в системе есть смесительный клапан, обратный трубопровод темперированной воды (TWR) должен быть разделен и направлен на сторону холодной воды смесительного клапана и на вход холодной воды водонагревателя.Балансировочный клапан следует установить на линии, идущей к водонагревателю и смесительному клапану, для регулировки потока, если это необходимо.

г. Если TWR подсоединяется только к водонагревателю, когда система не используется и циркуляционный насос закаленной воды работает, горячая вода будет протекать через производственные допуски смесительного клапана, и температура в системе закаленной воды повысится. выше заданного значения смесительного клапана для достижения максимальной температуры на выходе из водонагревателя.

2. Расчет циркуляционного насоса

Справочник по проектированию сантехники ASPE, доступный для членов ASPE, содержит точный способ определения размеров циркуляционного насоса на основе 20-градусного перепада температур от водонагревателя до самого дальнего приспособления и обратно до циркуляционного насоса рядом с водонагревателем. Если в водонагревателе имеется вода с температурой 140 градусов, то метод определения размеров поддерживает температуру горячей воды 130 градусов в конце системы, а затем на входе холодной воды в водонагреватель температура будет примерно 120 градусов.Расчет основан на потерях тепла в контуре трубопровода горячей воды. В нем указаны потери в британских тепловых единицах в час (БТЕ / ч) для изолированных и неизолированных трубопроводов при температуре окружающей среды 70 градусов. Быстрый и простой способ оценить изолированную трубу — принять от 25 до 30 БТЕ / час на погонный фут без учета размера трубы подачи и возврата горячей воды. Это может просто привести к системе, в которой перепад температур в большинстве случаев будет немного меньше 20 F.

Если вы хотите потратить время на точный расчет системы, вы можете использовать таблицу в Руководстве по проектированию сантехники, и потери в БТЕ / час могут быть суммированы для различных длин труб разных размеров и общей потери БТЕ / час. можно рассчитать.Для разницы температур в 20 градусов вы затем разделите на 10 000, чтобы получить необходимое количество галлонов в минуту (галлонов в минуту) для ответвления или насоса. Так определяется количество галлонов в минуту для типоразмера насоса. Для требования к напору насоса соответствующий галлон в минуту назначается каждой секции трубы на основе требований потерь БТЕ / час, приведенных выше, и из диаграмм потерь на трение в трубе, общий напор в футах или падение давления в фунтах на квадратный дюйм (PSI) могут быть определенный. Помните, что при выборе насосов для преобразования из PSI в футы напора большинство производителей перечисляют свои насосы на кривых с указанием футов напора по вертикали и галлонов в минуту по горизонтали.Просто помните, что 1 фунт / кв. Дюйм = 2,31 фута головы и 1 фут напора = 0,433 фунта на квадратный дюйм.

3. Новая технология для циркуляционных насосов

Производители циркуляционных насосов выпускают интеллектуальные насосы с интеллектуальными встроенными элементами управления, которые могут регулировать скорость с помощью технологии двигателей с регулируемой скоростью. Особенности, предлагаемые на новых циркуляционных насосах, включают пропорциональные регуляторы давления. Некоторые опции адаптируются к изменяющимся давлениям и расходам в системе и регулируют или уменьшают скорость / напор насоса, чтобы изменить эффективность, чтобы работать с более высокой эффективностью, когда вода течет в системе, и насосу не нужно перекачивать, как жесткий.Существуют пределы адаптации расхода, которые ограничивают максимальный расход. Это хорошо для минимизации скорости потока в системе трубопроводов и может устранить необходимость в балансировочном клапане на выходе циркуляционного насоса.

Другими методами управления циркуляционным насосом являются методы управления постоянным давлением; насос будет регулировать свою скорость, чтобы поддерживать постоянное давление. Другой метод управления — это постоянный контроль температуры, при котором насос определяет температуру возврата. Когда температура обратки повышается до заданного значения, это замедляет работу насоса, чтобы предотвратить перегрев, когда периоды пиковой нагрузки вытягивают горячую воду до конца системы, а затем насос может замедлиться и сэкономить энергию.Другой вариант — режим постоянной характеристики насоса, который используется, когда требуется постоянный расход и постоянный напор. Насос можно настроить на ускорение или замедление, чтобы поддерживать желаемую рабочую точку на кривой насоса. Эта настройка может позволить отказаться от редукционного клапана на выходе насоса. За дополнительной информацией о новых технологиях циркуляционных насосов обращайтесь к следующим производителям:

• Grundfos: bit.do/Grundfos
• Тако: bit.do/TacoComfort
• Bell & Gossett: бит.do / BellGossett

Следуя этим советам, вы должны находиться подальше от горячей воды, но с большим количеством горячей воды.

Балансировочные системы с несколькими стояками —

Автор: Чад Эдмондсон

Вам когда-нибудь приходилось ждать 2 или 3 минуты (или дольше), пока горячая вода не попадет в душ в гостиничном номере? Если вы немного разбираетесь в конструкции сантехники, то можете предположить, что вам не повезло выбрать отель без системы рециркуляции. Но есть вероятность, что в отеле есть система рециркуляции, просто она не сбалансирована должным образом.И , вы, , счастливый гость отеля, находящийся в конце очереди за горячей водой.

Почему это происходит? Потому что вода всегда идет по пути наименьшего сопротивления! Таким образом, если в системе рециркуляции отсутствуют какие-либо ручные или автоматические устройства для балансировки потока (также известные как ограничители потока), горячая вода всегда будет обслуживать в первую очередь ближайшие контуры и / или, если в отеле более одной возвратной линии, секцию с самым коротким возвратом. линия.

Автоматические регулирующие клапаны или ручная балансировка с помощью установщиков контуров выравнивают сопротивление всех этих контуров, поэтому никто не останется в холоде, независимо от времени суток или нагрузки.Если есть такая возможность, мы всегда рекомендуем устройства автоматического регулирования потока для систем с несколькими стояками. Эти клапаны поступают с завода уже настроенными для конкретного применения в потоке. Вы их устанавливаете и забываете о них.

Независимо от выбранного вами метода балансировки, когда речь идет о любой системе с несколькими переходниками, следует помнить о нескольких моментах:

Коду соответствуют только устройства LEAD FREE. Это требование, вытекающее из Законопроекта о сборке Калифорнии 1953 года и часть Стандарта NSF-61, применяется к любой трубе, водопроводной арматуре или приспособлению, используемому для подачи воды для потребления человеком.По состоянию на 1 января 2010 г. термин «бессвинцовый» в данном случае относится к средневзвешенному содержанию свинца на смоченной поверхности этих устройств, которое не должно превышать 0,25%. Установщики контуров, ограничители расхода и т. Д. Не должны содержать свинца!

Возможно, вам потребуется увеличить размер циркуляционного насоса. При балансировке нескольких контуров вам может потребоваться немного увеличить размер вашего рециркуляционного насоса, чтобы достичь минимального требования к потоку любых используемых автоматических устройств управления потоком.Обычно для работы этих клапанов требуется дифференциал не менее 2 фунтов на квадратный дюйм.

Рассмотрите возможность использования трубы ¾ дюйма вместо ½ дюйма. Хотя ваши расчеты размеров трубы могут указывать на то, что вы можете использовать трубопроводы диаметром ½ дюйма, небольшое изменение размера приближает вас к сбалансированной системе. Это потому, что это помогает сбалансировать падение давления между различными контурами.

Ручная балансировка может потребовать некоторых усилий. По возможности, JMP всегда рекомендует устройства автоматической балансировки потока. Однако, когда необходимо использовать ручную балансировку, многие люди используют метод ручной балансировки, что означает физическое прикосновение к каждой стояковой трубе при запуске, начиная с самого дальнего стояка, и настраивая каждый установщик контуров до тех пор, пока труба не станет теплой. Как только вы узнаете, что у вас есть горячая вода на последнем стояке, вы затем повторяете процесс, касаясь всех оставшихся стояков и регулируя устройства настройки контура, пока все трубы в системе не станут теплыми.

Это особенно полезно в системах с низким расходом с установками контура ½ дюйма.Помните, что для считывания показаний устройства настройки схемы вы должны сначала измерить перепад давления между входом и выходом; однако это значение может быть настолько незначительным, что на самом деле оно не является полезным ориентиром для настройки устройства. Сенсорный метод надежен.

При расчете потерь напора можно не учитывать вертикальные подъемы. При определении потери напора в отдельных контурах, которые включают как одноэтажную, так и многоэтажную службу, помните, что вертикальные подъемы не нужно учитывать, поскольку эта потеря напора восстанавливается, когда рециркуляционная вода возвращается под действием силы тяжести. Таким образом, даже несмотря на то, что в многоэтажном крыле отеля, показанном на Рисунке 1, есть «подъем», в одноэтажном крыле фактически больше потери напора. В конце этой цепи потери на трение больше, чем в конце многоэтажной цепи. В конечном итоге все сводится к падению давления на каждой длине рециркуляционного трубопровода.

Рисунок 1
