Сбор нагрузок для расчета конструкций

Для расчета любой конструкции первым делом нужно собрать нагрузки. Разберемся с самой сутью: какие нагрузки могут возникнуть при расчете здания?



Во-первых, это собственный вес конструкций (крыши, перекрытий, стен, полов, перегородок, лестниц и т.п.). При расчете жилых домов это, чаще всего, самая серьезная нагрузка.

Как определяется собственный вес? Нужно знать, сколько весит материал, т.е. его объемный вес или плотность (кг/м3), затем определить габариты конструкции и выбрать коэффициент надежности по нагрузке (ДБН В.1.2-2:2006 «Нагрузки и воздействия», раздел 5).

Например, есть стена из кирпича объемным весом 1800 кг/м3 (толщиной 0,250 м) с утеплителем объемным весом 60 кг/м3 (толщиной 0,08 м). Высота стены 3,3 м. Коэффициент надежности по нагрузке для каменных конструкций — 1,1. Определим, какая нагрузка от стены приходится на ленточный фундамент.

Нагрузка обычно определяется на 1 погонный метр конструкции:

1,1*1800*3,3*0,25 + 1,2*60*3,3*0,08 = 1653 кг/м.

В таблице 1 приведен объемный вес некоторых строительных материалов.



Таблица 1 (информация взята из справочника)



Материал

Объемный вес, кг/м3

Кладка из искусственных камней

Кладка из глиняного обыкновенного или силикатного кирпича на тяжелом растворе

1800

То же на сложном растворе (цемент, известь, песок)

1700

То же, на теплом или известковом растворе

1600

Кладка из пустотелого кирпича

1300-1500

Кладка из пустотелого пористого кирпича

1000-1200

Кладка из керамических пустотелых блоков

1250-1400

Кладка из шлакового кирпича

1100-1400

Кладка из естественных камней

Правильная кладка из твердых пород (мраморная, гранитная)

2680

То же, из плотных пород (известняк, песчанник)

2200

То же из легких пород (туф, ракушечник)

1200-1600

Бутовая кладка из твердых пород (мраморная, гранитная)

2400

То же, из плотных пород (известняк, песчанник)

2000

То же из легких пород (туф, ракушечник)

1200-1400

Бетоны и кладка из бетонных камней

Бетон на щебне (гравии) твердых пород, невибрированный

2200

То же, вибрированный

2300

Бетон на кирпичном щебне

1800

Бетон на гранулированном шлаке

1100-1200

Бетон на котельном шлаке

1350-1450

Бетон на пемзе

800-1000

Бетоны ячеистые автоклавные (газобетон, пенобетон)

300-1000

Пеносиликат автоклавный

400-800

Кладка из бетонных камней (в зависимости от рода заполнителя и объемного веса бетона)

1200-2300

Железобетон

Невибрированный на гранитном щебне

2400

Вибрированный на гранитном щебне

2500

Невибрированный на кирпичном щебне

2000

Вибрированный на кирпичном щебне

2150

На пемзе или туфе

1100-1500

Засыпки

Сухой песок

1600

Строительный мусор

1200-1400

Мелочь из пемзы, туфа

900-1000

Торф, сфагнум в набивке

1000-1100

Шлак котельный

1000

Шлак доменный гранулированный

500-900

Пробковая мелочь

150

Растворы и штукатурки

Цементный раствор

1800

Сложный раствор (цемент, известь, песок)

1700

Известково-песчаный раствор

1600

Теплый раствор (цемент, известь, шлак)

1000-1400

Гипсовый раствор из чистого гипса

1100

Гипсобетоны с заполнителями

700-1300

Сухая штукатурка

600-700

Дерево

Сосна, ель воздушно-сухая (поперек волокон)

500-600

Дуб воздушно-сухой

800

Древесные опилки

250-300

Уголь древесный

180-200

Плиты древесноволокнистые (ДВП)

670

Плиты фибролитовые

575

Фанера клееная

680

Металлы

Железо, сталь

7850

Чугун

7250

Медь красная

8800

Бронза

8600

Свинец

11400

Разные материалы

Асбестоцементные плитки и листы

1900

Асбестоцементные термоизоляционные плиты

300-600

Асфальт

1800

Асфальтобетон

2100

Войлок строительный

150

Гипсовые плиты с опилками и стружками

650-1000

Пробковые плиты

250

Толь, рубероид, пергамин

600

Стекло

2600

Стекловата

150-200

Линолеум

1800

Гипсокартон

825



Коэффициенты надежности по нагрузке для веса конструкций, материалов и засыпок (ДБН В. 1.2-2:2006 «Нагрузки и воздействия», раздел 5):

— металлические конструкции — 1,1;

— бетонные (со средней плотностью свыше 1600 кг/м3), железобетонные, каменные, армокаменные, деревянные — 1,1;

— бетонные (со средней плотностью 1600 кг/м3 и менее), изоляционные, выравнивающие и отделочные слои (плиты, рулонные материалы, засыпки, стяжки и т.п., выполняемые в заводских условиях — 1,2, на строительной площадке — 1,3;

— насыпные грунты — 1,15.



Второй тип нагрузки — это временная (переменная) нагрузка (от снега, людей, мебели и прочего). Величину временной нагрузки придумывать не нужно, она четко регламентирована в ДБН В.1.2-2:2006 «Нагрузки и воздействия», раздел 6 и таблица 6.2.

Для жилого дома нам нужно знать следующие нагрузки:

1. Нагрузка на перекрытие в жилых помещениях — 150 кг/м2 (коэффициент надежности 1,3).

2. Нагрузка на перекрытие в чердачном помещении — 70 кг/м2 (коэффициент надежности 1,3).

3. Снеговая нагрузка — согласно разделу 8 ДБН В. 1.2-2:2006 «Нагрузки и воздействия» для вашего района.

Переменная нагрузка состоит из долговременной и кратковременной части. В расчете разных конструкций необходимо прикладывать либо полную временную, либо кратковременную или длительную нагрузку. В методиках расчетов всегда оговаривается, какая нагрузка нужна, а с помощью ДБН можно разобраться с величинами нагрузок, которые нужно прикладывать в конкретном случае.

Более глубоко вопрос видов нагрузок и коэффициентов к ним рассмотрен в статье Сочетания нагрузок или как выбрать нужные коэффициенты



Еще полезные статьи:

«Собираем нагрузки на ленточный фундамент дома»

«Как определить нагрузку на крышу в вашем районе»

«Сбор нагрузок в каркасном доме»

«Сбор ветровых нагрузок в каркасном доме»

«Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия.»

«Как рассчитать стены из кладки на устойчивость.»

«Расчет металлического косоура лестницы.»

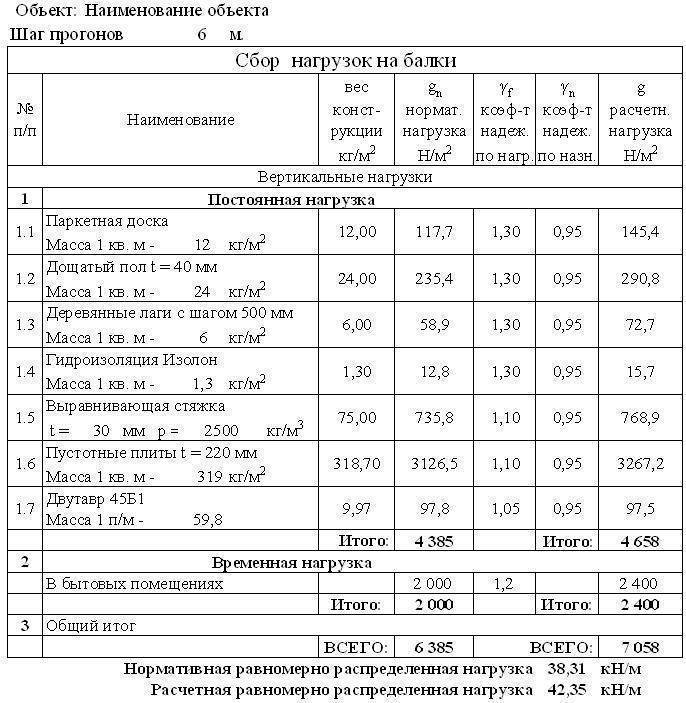

Пример таблиц сбора нагрузок на перекрытие и покрытие

Данный сбор нагрузок выполнен на перекрытия и покрытие торгового центра. Собственно больше добавить наверное нечего, спрашивайте, если хотите узнать что-то еще. Думаю эта информация будет полезна студентам.

Сбор нагрузок

Собственный вес конструкций перекрытия 1-го этажа

Наименование нагрузки

Нормативная нагрузка

g f

Расчетная нагрузка

1

Керамогранит, δ=10мм

26 кг/м2

1,1

28,6 кг/м2

2

Клей плиточный, δ=20мм

50 кг/м2

1,3

65 кг/м2

3

Стяжка, δ=50мм

110 кг/м2

1,3

143 кг/м2

4

Экструзионный пенополистирол, δ=100мм

3 кг/м2

1,2

3,6 кг/м2

5

Ж/Б перекрытие

400 кг/м2

1,1

440 кг/м2

6

Полезная нагрузка (СНиП 2. 01.07-85* табл.3, п.4в)

400 кг/м2

1,2

480 кг/м2



ИТОГО:

989 кг/м2

1160,2 кг/м2

Собственный вес конструкций перекрытия 2-го и 3-го этажей

Наименование нагрузки

Нормативная нагрузка

g f

Расчетная нагрузка

1

Керамогранит, δ=10мм

26 кг/м2

1,1

28,6 кг/м2

2

Клей плиточный, δ=20мм

50 кг/м2

1,3

65 кг/м2

3

Стяжка, δ=50мм

110 кг/м2

1,3

143 кг/м2

4

Ж/Б перекрытие

400 кг/м2

1,1

440 кг/м2

5

Полезная нагрузка (СНиП 2. 01.07-85* табл.3, п.4в)

400 кг/м2

1,2

480 кг/м2



ИТОГО:

986 кг/м2

1156,6 кг/м2

Собственный вес конструкций покрытия

Наименование нагрузки

Нормативная нагрузка

g f

Расчетная нагрузка

1

Армированная стяжка, δ=40мм

88 кг/м2

1,3

114,4 кг/м2

2

Керамзитовый гравий, δ=250мм

125 кг/м2

1,3

162,5 кг/м2

3

Экструзионный пенополистирол, δ=100мм

3 кг/м2

1,2

3,6 кг/м2

4

Ж/Б перекрытие

400 кг/м2

1,1

440 кг/м2

5

Полезная нагрузка (СНиП 2. 01.07-85* табл.3, п.9в)

50 кг/м2

1,3

65 кг/м2



ИТОГО:

666,0 кг/м2

785,5 кг/м2
