Сечение провода и нагрузка, способы вычисления, таблица

Для безопасной работы электрических систем первоочередное значение имеет правильный выбор сечение провода. Неправильный выбор поперечного сечения может привести к перегреву электропроводки, оплавлению изоляции и, в конечном счете, к возникновению пожара.

Чрезвычайно важно правильно оценить потребляемую мощность и в соответствии с этими расчетами подобрать оптимальные параметры проводов домашней электрической сети. Для правильного определения параметров электрических проводников существует несколько различных методик.

Способы вычисления сечения проводов

Правильный выбор поперечного сечения электрических кабелей обеспечит безупречную работу системы, а также позволит не тратить лишние средства на провода с заведомо завышенными параметрами.

В сущности, токопроводящий кабель вполне можно сравнить с любым трубопроводом, только вместо жидкости или газа по нему транспортируется ток. Недостаточное поперечное сечение приводит к резкому увеличению плотности тока, что, в свою очередь, влечет за собой перегрев провода, разрушение изоляции и возникновение пожароопасных ситуаций.

Завышенные показатели поперечного сечения не имеет никаких эксплуатационных противопоказаний, однако стоимость проводки в этом случае неоправданно и существенно возрастает.

Определить площадь поперечного сечения провода можно следующим образом: необходимо снять изоляцию и измерить микрометром или штангенциркулем диаметр токопроводящей жилы. После этого по формуле:

S=0.785d²

Определяем искомую площадь поперечного сечения кабеля. В случае многожильного проводника следует учесть количество токопроводящих жил, в этом случае:

S=0.785nd²,

Где n – количество токопроводящих элементов кабеля.

Следующей важной характеристикой как бытовой, так и промышленной электропроводки является предельно допустимая нагрузка. От этого показателя зависят основные свойства будущей проводки, мощность автоматических выключателей и пр.

Расчет максимальной нагрузки провода по сечению

Наиболее простым способом расчета является вычисление суммарной потребляемой мощности. Наибольшее сечение провод должен иметь на входе в первую распределительную коробку, далее, в зависимости от мощности потребителей, поперечное сечение кабеля может уменьшаться в зависимости от характеристик потребителей.

Для проведения расчета на первом этапе необходимо сложить показатели мощностей всех предполагаемых потребителей. Далее возможно два варианта: первый подразумевает введение понижающего коэффициента в 0,8, мотивируя это тем, что все потребители одновременно практически никогда не работают. Второй вариант напротив предполагает использование повышающего коэффициента в 1,2, аргументируя его учетом пусковых токов и повышением общей надежности системы. Кроме этого, второй вариант предполагает известный резерв мощности для возможных будущих потребителей.

Далее по обобщенным показателям мощности выбирают требуемое сечение провода. В зависимости от нагрузки и действительного напряжения в сети по таблице ПУЭ подбирают стандартный кабель, оптимальный для данных условий эксплуатации.

Для определения оптимальных параметров схемы трехфазных проводов также существуют специальные методы. Основным отличием однофазного и трехфазного провода является количество подключаемых фаз и напряжение.

Как рассчитать сечение трехфазного провода

Расчет проводов трехфазной проводки выполняют по формуле:

I = P / (√3 × U × cosφ)

В этой формуле

I – Предполагаемое значение силы тока, для определения сечения провода;

U – Стандартное фазовое напряжение, 220В;

cosφ – косинус угла фазового сдвига;

P – суммарная мощность потребителей.

Значение cosφ имеет чрезвычайно важное значение, поскольку, как видно из формулы, непосредственно влияет на силу тока. После определения общей мощности по специальной таблице подбирают оптимальное сечение провода.

Как уже не раз указывалось, существуют различные типы таблиц для определения необходимых характеристик проводов, которые помогут сделать правильный выбор при покупке кабельной продукции.

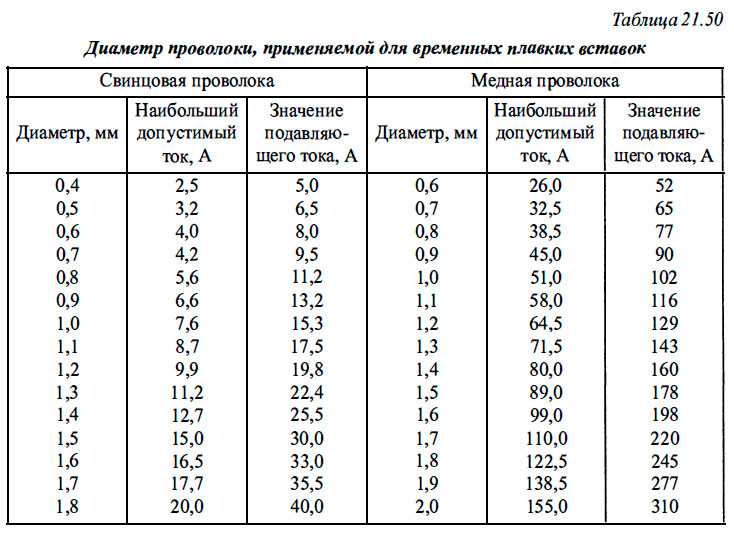

Таблица сечения провода и нагрузки

Такой параметр как поперечное сечение проводов имеет чрезвычайно важное значение для электротехники. Как правило, этот параметр неразрывно связан с такой важной характеристикой электропроводки как допустимая нагрузка.

Без учета этих двух показателей невозможно провести расчет, и тем более монтаж линий электропередач и бытовой электропроводки. В случае правильного выполнения проектных расчетов, срок службы и надежность работы электрических сетей будут вполне удовлетворительны, в то время как даже незначительные ошибки могут привести к перегреву проводников, оплавлению изоляционного покрытия и возникновению пожароопасных ситуаций.

Существенную помощь в проведении электротехнических расчетов может оказать использование специальных таблиц, отражающих зависимость потребляемой мощности от величины поперечного сечения проводника.

Подводя итог можно сказать, что зависимость мощности от сечения провода, отраженная в таблице обеспечит выбор оптимальных параметров проводки на случай увеличения мощности в случае подключения дополнительных потребителей, а так же с учетом возможных перепадов температур.

Таблица калибров проволоки – проволока барсука

1	0000 (4/0)	0,46	11.684	107	0,049	0,16072	302	125 Гц
2	000 (3/0)	0,4096	10.40384	85	0,0618	0,202704	239	160 Гц
3	00 (2/0)	0,3648	9. 26592	67,4	0,0779	0,255512	190	200 Гц
4	0 (1/0)	0,3249	8.25246	53,5	0,0983	0,322424	150	250 Гц
5	1	0,2893	7.34822	42,4	0,1239	0,406392	119	325 Гц
6	2	0,2576	6. 54304	33,6	0,1563	0,512664	94	410 Гц
7	3	0,2294	5.82676	26,7	0,197	0,64616	75	500 Гц
8	4	0,2043	5.18922	21,2	0,2485	0,81508	60	650 Гц
9	5	0,1819	4. 62026	16,8	0,3133	1.027624	47	810 Гц
10	6	0,162	4.1148	13,3	0,3951	1.295928	37	1100 Гц

Руководство по калибру проволоки

Проволока бывает разной толщины, т. е. калибра, каждый из которых подходит для разных целей. Например, проволока для рукоделия тонкая, чтобы ее можно было сгибать, формировать и скручивать в ювелирные изделия и другие изделия ручной работы. В следующем руководстве мы представляем обзор того, что такое калибры проводов, почему они важны, основные соображения и доступные стандартные размеры, чтобы помочь профессионалам отрасли выбрать правильный калибр проводов для своего применения.

Что такое калибры проводов?

Калибр проволоки относится к ее толщине. Каждый калибр представлен числом, причем меньшие числа представляют собой более толстые провода, а более высокие числа обозначают более тонкие провода.
American Wire Gauge (AWG) — это стандартный метод измерения и определения толщины кабеля, разработанный в США для электропроводящих проводов. Он подходит для указания калибров круглых и одножильных проводов из цветных металлов. Поскольку толщина провода влияет на его электрические свойства (например, сопротивление и грузоподъемность), знание калибра провода позволяет специалистам отрасли быстро и легко определить, подходит ли он для конкретного применения. Эти знания также могут передаваться между различными сторонами, например, от производителя к потребителю.

Электромеханическая сборка > Жгут проводов и кабельная сборка >> Есть вопросы? Свяжитесь с нами сегодня>

Соображения относительно калибров проводов

При выборе электропроводящего провода для применения калибр является важным соображением при проектировании. Тем не менее, правильный калибр зависит от множества факторов. Например, электрические цепи с более высокой номинальной силой тока требуют более толстых проводов, чтобы выдерживать нагрузку без чрезмерного накопления тепла. Использование проводов, слишком тонких для указанной силы тока в цепи, может привести к повреждению провода или воспламенению. Чтобы избежать этих проблем, необходимо определить общую силу тока системы — путем расчета влияния запланированной нагрузки, подключенной нагрузки и длины цепи — и выбрать подходящий для нее провод.

Взаимосвязь между калибром проволоки и другими техническими спецификациями

Калибр проволоки дает больше, чем информацию о ее толщине. Учитывая его калибр, профессионалы отрасли могут определить следующее о конкретном проводе:

• Диаметр. Калибр проволоки варьируется от малых до больших значений, при этом меньшие числа относятся к меньшим диаметрам, а большие числа соответствуют большим диаметрам. Например, AWG 4 имеет диаметр 0,2043 дюйма, а AWG 40 — 0,0031 дюйма. Диаметр удваивается каждый раз, когда калибр уменьшается на шесть уровней (например, проволока трех калибров имеет двойной диаметр по сравнению с проволокой девяти калибров).
• Район. Площадь поперечного сечения круглых проводов можно рассчитать по формуле A= πr2, где r соответствует половине диаметра. Площадь поперечного сечения проволоки удваивается каждый раз, когда она опускается на три уровня (например, у проволоки шестого калибра площадь поперечного сечения в два раза больше, чем у проволоки 9-го калибра).
• Футов на фунт. футов на фунт означает количество футов проволоки, необходимое для достижения веса в один фунт. (например, для провода AWG 4 требуется 7,918 фута, а для провода AWG 40 — 34,364 фута. )
• Сопротивление (Ом на 1000 футов). Электрическое сопротивление провода зависит от его длины и толщины. Более длинные провода обеспечивают большее сопротивление, чем более короткие провода. Учитывая два провода одинаковой длины, более толстый провод будет иметь меньшее сопротивление, чем более тонкий провод. (например, при 25°C провод AWG 4 имеет сопротивление 0,2485 Ом на расстоянии 1000 футов, а провод AWG 40 имеет сопротивление 1079 Ом на расстоянии 1000 футов.)
• Допустимый ток (амперы). Допустимый ток — это мера величины тока, которую провод может безопасно пропускать. Поскольку провода меньшего сечения (например, AWG 4) толще, они могут вместить больше электронов, чем провода большего сечения (например, AWG 40).

Области применения проводов разного сечения

Поскольку каждое сечение проводов обладает различными физическими и электрическими свойствами, они, как правило, подходят для разных целей. Более тонкие калибры обычно находят применение в более легких приложениях, в то время как более толстые калибры используются для тяжелых условий эксплуатации.
Некоторые распространенные варианты использования проводов разного калибра описаны ниже:
Калибр 4…………………………………………………………………. печи и большие нагреватели
Калибр 6………………………………………………………………….. кухонные варочные панели и плиты
Датчик 10………………………………………… сушилки для белья, большие кондиционеры и водонагреватели
Датчик 12…………………………………………………… ……. жилые розетки и небольшие блоки переменного тока
Калибр 14……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………. ………………………………….. удлинители маломощные
Калибр 18………………………………………………………… низковольтное освещение и шнуры

Таблица размеров проводов

Американские стандарты сечения проводов варьируются от 0000 (до 302 ампер) до 40 (до 0,0137 ампер). Большинство бытовых и коммерческих требований к проводке варьируются от 2 (9максимум 5 ампер) или от 3 (максимум 85 ампер) до 14 (максимум 15 ампер).
