Установка металлического каркаса гипсокартон: Правила создания каркаса для перегородок и потолков

Каркас для гипсокартона на стену своими руками: процесс монтажа

Овладев приёмами процедуры, как сделать каркас для гипсокартона на стену своими руками, существует вероятность самостоятельного его возведения. Конструкция поможет решить многие проблемы, такие как маскировка изъянов, воплощение отдельной дизайнерской мысли и другие.

Пример схемы каркаса под гипсокартон

Вернуться к оглавлению

Полное содержание материала

• 1 Выбор профиля
  • 1.1 Плюсы и минусы каркаса из профиля
  • 1.2 Систематизация профиля
  • 1.3 Особенности деревянного каркаса
• 2 Необходимые приспособления для возведения каркаса
  • 2.1 Инструменты
• 3 Сборка каркаса для перегородки
  • 3.1 Каркас для арки
• 4 Усиленный каркас
• 5 Установка шумоизоляции
• 6 Каркас для короба
• 7 Каркас для ниши
• 8 Сборка каркаса для потолка
• 9 Установка деревянного каркаса под гипсокартон
  • 9. 1 Сборка деревянного каркаса
  • 9.2 Деревянный каркас для стен
• 10 Фото подборка собранных каркасов под гипсокартон на стене

Выбор профиля

Выполняются жёсткие каркасы из деревянных брусьев или металлического оцинкованного профиля.

Плюсы и минусы каркаса из профиля

Достоинствами моделей из металла являются:

1. Идеальная геометрия. Никакая влажность не может повлиять на оцинкованные стальные детали.
2. Длительный срок службы, вплоть до нескольких десятилетий.
3. Существование огромного выбора креплений, при помощи которых создаются прочные конструкции, при этом достигается оригинальность структуры стены.

Из недостатков, пожалуй, можно отметить подверженность металла коррозии, но при правильной эксплуатации помещения и создания благоприятного микроклимата эта проблема решаема.

Систематизация профиля

Наименование профиля	Марка на англ.	Обозначение на русском	Величина мм	Характеристика	Цена
Потолочный	CD	ПП	60×27	Форма сечения в виде буквы П Применяются как основополагающие части каркаса для потолка и стен.	от 95 р.
Стоечный	UD	ПС	50×50; 75х50; 100х50	П-образная форма торца, используется для оформления каркаса стен. Ставится в вертикальном направлении в направляющие профили UW.	от 150 р.
Направляющий	UW	ПН	50х40; 75х40; 100х40	Разрез П-образной формы. На эти профили крепятся прочие элементы каркаса.	от 60 р.
Потолочный направляющий	CW	ПНП	28х27	Применяется для скрепления потолочных профилей	от 65 р.
Угловой		ПУ	20х20 25х25 30х30 35х35	Уголки с перфорацией, укрепляют и выравнивают стыки у стен.	от 26 р.
Модифици рованный	UA		50x40x2 75x40x2 100x40x2 150x40x2	Вариант CW- профиля, жёсткий, имеет толстые стены.	от 110 р.
Маячковый		ПМ	6×22	Служит для выравнивания плоскости, создания откосов.	от 18 р.
Арочный(наружный и внутренний)	CD	ПА	60х27	Применяется для изготовления конструкций с изгибами определённого радиуса	от 89 р.

Знаком «U» обозначаются элементы, имеющие ровные стенки, «C» — с выступами, прочные на изгиб, типовая длина их обычно бывают 3-4 метра.

Соединяют части каркаса посредством анкерных подвесов, крабов, муфт, саморезов по металлу, дюбель-шурупов.

Особенности деревянного каркаса

Производят его из бруса с поперечным сечением от 40х70 и наличием элементов 30х50, расположенных горизонтально, в основном из хвойных пиломатериалов с влажностью от 15 %, обработанных специальным антисептиком.

Достоинства:

• из положительных качеств древесины, пожалуй, можно отметить её относительную дешевизну;
• использовать подобные каркасы стоит только в сухих помещениях.

Недостатками являются:

• материал для каркаса из древесины нужно тщательно перебирать, отдавая предпочтение ровным рейкам;
• древесина разбухает в сырую погоду и коробит при этом гипсокартон, из-за этого могут появиться трещины;
• срок службы у деревянных конструкций меньше, чем у металлических. Они подвержены влиянию гнили, плесени, насекомых и уже через 10-15 лет могут прийти в негодность;
• без специальной обработки древесины не обойтись, но это только делает материал дороже.

Вернуться к оглавлению

Необходимые приспособления для возведения каркаса

Прежде чем собрать каркас своими руками, подготавливают средства и материалы для его производства.

Чтобы изготовить простую межкомнатную перегородку, имеющую толщину до 10 см, понадобится;

1. Наличие профилей UW и CD. Если происходит прокладывание коммуникаций, то подойдут виды UD и CD, на стенах должны находиться закреплённые с определённым шагом параллельные направляющие.
2. Из крепёжных элементов потребуются прямые подвесы и шурупчики под названием «блоха», имеющие наконечник-сверло, а также дюбели из пластика и ударные саморезы.
3. Для обшивки готового каркаса понадобятся гипсокартонные листы: серые или зелёные, толщиной 12,5 мм и на краях располагающие обширными срезанными фасками. Листы второго цвета – влагостойкие, пригодные для помещений, где наблюдается повышенная влажность.
4. Чтобы усилить проём двери гипсокартоном в каркасе потребуется профиль вида AU, а также подойдёт брус из дерева.

Материалы для каркаса

Инструменты

Для сборки каркаса из профиля для гипсокартона нужно будет пользоваться следующими инструментами:

• уровнем;
• рулеткой;
• правилом;
• шнуром;
• отвесом;
• ножницами по металлу;
• перфоратором;
• дрелью с реверсом или шуруповертом.

Инструменты для каркаса

Вернуться к оглавлению

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели. Обращают внимание на некоторые факты:

• В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
• Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;
• Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
• Потом закрепляют стойки CW профиля у краёв направляющих;
• Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.

Для усиления дверных и оконных проёмов размещают бруски в стойки и фиксируют их саморезами. При этом брус должен быть такого же сечения, что и ширина профиля. Дерево вообще возможно заменить металлическим элементом AU.

• Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
• При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
• Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.

Пример каркаса для перегородки

В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

• Каркас монтируют, отступая в глубину 15 см.
• Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
• Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.

Вернуться к оглавлению

Усиленный каркас

Подбирая стоечный профиль к различным видам стен, применяют индивидуальный подход. Лучше всего сооружать усиленный или двойной каркас, используя узкий CW профиль, у которого спинка 50 мм, чем брать широкий для одинарного. Прикрепляют его дюбелями, для каждого материала применяют специальное крепление.

Усиленный каркас из профиля

Предварительно нужно обозначить две параллельные черты для закрепления пары направляющего профиля в области пола и потолка. Разметку тщательно проверяют, также как и при монтировании одинарной модели.

Вернуться к оглавлению

Установка шумоизоляции

Шумоизоляцию гипсокартона при возведении каркаса легко осуществить своими руками.Этапы установки следующие:

1. Стартовый профиль укрепляется саморезами на полу и потолке. После создания несущих конструкций, между ними прокладывают полоски эластичного материала, такого как «Вибростек» или его аналогов.Используются также подвесы «Вибростек-КС».
2. Для достижения лучшего эффекта шумоизоляции места вертикальных креплений обрабатывают силиконовым герметиком.
3. После полного изготовления каркаса одну его сторону лучше обшить гипсокартоном, чтобы при заполнении звукоизоляцией материал не выпадал.
4. Шумопоглощающий материал следует укладывать без оставления пустоты, поверх него можно установить мембрану звукопоглощения или использовать ленту с порами также «Вибростек».
5. В целях лучшей звукоизоляции листы гипсокартона крепят в два слоя со смещением швов на 20 см. Их тщательно обрабатывают герметиком или армированной лентой.

Установка рулона шумоизоляции в каркас

Вернуться к оглавлению

Каркас для короба

Короб из гипсокартона изготавливают, чтобы скрыть газовые и другие трубы, канализацию, стояки, не вписывающиеся в дизайн. Обязательным элементом является каркас – из дерева или металла.

Прежде всего, выполняется разметка, здесь учитывают толщину материала.Непременным условием станет точность, для этого используют лазерный уровень.

Этапы установки:

• по готовым разметкам укрепляется направляющий профиль UW дюбель-гвоздями с шагом в 50 см на уплотнительную ленту, избавляющую углы от трещин.;
• на потолке также монтируются направляющие UW с углом в 90 ͦ к вертикальным профилям;
• там, где они пересекаются, крепится ещё вертикальный профиль;
• затем устанавливаются перемычки на расстоянии 40 см для обеспечения жёсткости конструкции. Дальше можно выполнять обшивку гипсокартоном.

Вернуться к оглавлению

Каркас для ниши

Сборка каркаса из металла осуществляется согласно размеченным линиям. Процесс сборки:

1. Направляющие профили закрепляют с интервалом в 40 см. Если у ниши изогнутые формы, то необязательно надрезать профиль, в магазинах имеются направляющие различной формы, этот факт облегчит работу.
2. После размещения направляющих конструкции придают объём. На потолок и пол крепятся профили с вертикальными концами. Применение уровня, как всегда,неизменно.
3. С лица изгибается профиль, формируется угол в 90 ͦ и крепятся саморезами к направляющим, расположенным вертикально.
4. При наличии небольших размеров, простых линий, сглаженной поверхности, каркас из профиля собирают на полу, а затем конструкцию укрепляют на стену.

Вернуться к оглавлению

Сборка каркаса для потолка

Подобная модель собирается по общепринятой схеме:

1. Проводится разметка с помощью подвеса или лазера.
2. По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
3. Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
4. Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.
5. Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.

Вернуться к оглавлению

Установка деревянного каркаса под гипсокартон

Когда принято решение соорудить данную модель, запасаются:

• ножовкой для гипсокартона;
• дрелью;
• металлическими уголками;
• саморезами по дереву;
• строительным уровнем;
• монтажными дюбелями;
• шуруповёртом.

Материалы для деревянного каркаса

Сборка деревянного каркаса

Этапы сборки:

1. Эта конструкция также требует создания чертежа с руководством по указанию величин и точек нахождения проёмов.
2. Вначале создания дюбелями и саморезами укрепляются бруски верхней и нижней части.
3. Далее, фиксируются вертикальные распорки, которые размещаются под контролем уровня.
4. Следующим этапом происходит закрепление поддерживающих горизонтальных реек с сечением 30х50, между стойками из дерева.
5. Одна из сторон обшивается ГКЛ, внутрь каркаса помещается утеплитель под гипсокартон и все необходимые сооружения, затем идёт обшивка второго края.

Деревянный каркас для стен

Эта модель будет целесообразна в помещениях с высотой стен больше 3 м, имеющих плохую штукатурку или неровности.

Этапы сборки:

1. Размечается плоскость, и выявляются области с изъянами.
2. Сооружается обрешётка под гипсокартон, начинающаяся с закрепления на полу бруса, расположенного горизонтально.
3. Далее, прикрепляют вертикальные рейки с отступом 10 мм от края и шагом в 60 см.
4. Проверив их уровнем, на потолок фиксируется горизонтально другой брус, к которому идёт прикрепление концов стоек. При неровностях на полу, под брус подкладывается рейка, кусочки ДСП.
5. Там, где расположены окна и двери, находящиеся вертикально стойки сдвигаются на определённую длину. Этим будут исключены вырезания в гипсокартоне.

Второй способ сборки подобного каркаса – создание его на участке пола. Измеряют размеры стены, соответственно её величинам собирают раму из горизонтальных и вертикальных брусьев. Фиксируют перекладины и рейки на расстоянии 60 см, конструкция закрепляется на стену, её заполняют изоляцией, обшивают ГКЛ.

Собирая каркас для гипсокартона, нужно не забывать, что подобная конструкция уменьшает габариты помещения. Особо этот факт относится к небольшим комнатам. Но всё равно выбор остаётся за владельцами жилья.

Вернуться к оглавлению

Фото подборка собранных каркасов под гипсокартон на стене

Каркас для гипсокартона: особенности и нюансы монтажа

Содержание:
Каркас для гипсокартона: материалы и общие принципы сборки
Как изготовить каркас для потолочной конструкции: особенности технологии
Обшивка стен гипсокартоном: конструкция металлического каркаса
Как сделать каркас для гипсокартонных перегородок: нюансы монтажа
Ниши и прочие объемные изделия: принципы построения каркаса

Каркас для обшивки стен, потолков и прочих декоративных изделий представляет собой достаточно сложную конструкцию, от которой в буквальном смысле слова зависит все – и внешний вид готового изделия, и его надежность, и, как результат, долговечность. Именно по этой причине изготовление каркаса должно проводиться в соответствии с некоторыми требованиями, которые и позволят готовому изделию служить верой и правдой долгие годы. Согласно каким принципам изготавливается каркас для гипсокартона из металлических профилей? Какой материал для этого нужен? Как гарантировать его надежность? На эти и многие другие вопросы мы постараемся ответить в текущей статье, в которой вместе с сайтом stroisovety.org приоткроем завесу тайны, которую не разглашает большинство мастеров-гипсокартонщиков.

Если вы задались целью научиться монтировать каркас из профиля для гипсокартона, то следует понимать одну важную вещь – каркас каркасу рознь. Преследуя ту или иную цель, нужно быть готовым к тому, что каждый вид изделия собирается по-разному. Единственное, что есть общего между каркасами различных конструкций, это принцип сборки, который мы и рассмотрим в первую очередь.

Каркас для гипсокартона фото

Каркас для гипсокартона: материалы и общие принципы сборки

Для того чтобы понять принципы конструирования, согласно которым изготавливается каркас под гипсокартон, для начала необходимо тщательным образом изучить весь спектр используемого материала. Как правило, для устройства каркаса используются следующие элементы.

• Профили ud – это направляющий профиль, с помощью которого задаются плоскости будущих изделий. Следует понимать, что данный тип профиля используется не только для соединения всего каркаса с существующими поверхностями, но и для сопряжения различных плоскостей одного и того же изделия.
• Профили cd – несущий профиль. На него возлагается вес готовой конструкции – именно к нему крепится гипсокартон.

Профили ud и cd для монтажа каркаса фото

• Профили для перегородок uw и cw. В принципе, это те же самые ud и cd, только большего размера – их используют для создания перегородок из гипсокартона. Данный тип профиля производится различной ширины: 50мм, 75мм, 100мм, 125мм и 150мм.
• Соединители профилей. Существует три типа соединительных элементов, без которых монтаж каркаса для гипсокартона просто невозможен. Это прямой cd-соединитель, крестообразный cd-соединитель (в народе называется «краб») и двухуровневый cd-соединитель, используемый для соединения несущих профилей в разных уровнях. Прямой cd-соединитель используется для удлинения несущего профиля, а крабы применяются для крестообразного их соединения.
• П-образный кронштейн. Предназначен исключительно для крепления несущих профилей к существующим стенам или потолку.

П-образный кронштейн для крепления несущих профилей фото

• Быстроподвес. Используется для потолочных конструкций. Представляет собой устройство, собранное из двух элементов – спицы с петлей для крепления к потолку и оборудованной защелкой пружины, скользящей по спице. Это устройство очень практично и позволяет быстро выровнять каркас в уровне горизонта. Единственный недостаток – их невозможно использовать при малом расстоянии от потолка до существующих плит перекрытия.

Чтобы изготовить металлический каркас из гипсокартона, кроме вышеописанных элементов понадобятся крепежные изделия:

• тексы (саморез по металлу диаметром 3,5мм и длиной 9,5мм), используемые для соединения профилей между собой;
• саморезы по металлу диаметром 3,5мм и длиной 25мм для крепления гипсокартона;
• дюбели диаметром 6мм, необходимые для установки профилей и других крепежных элементов на существующие стены или плиты перекрытия.

Крепежные изделия для монтажа каркаса фото

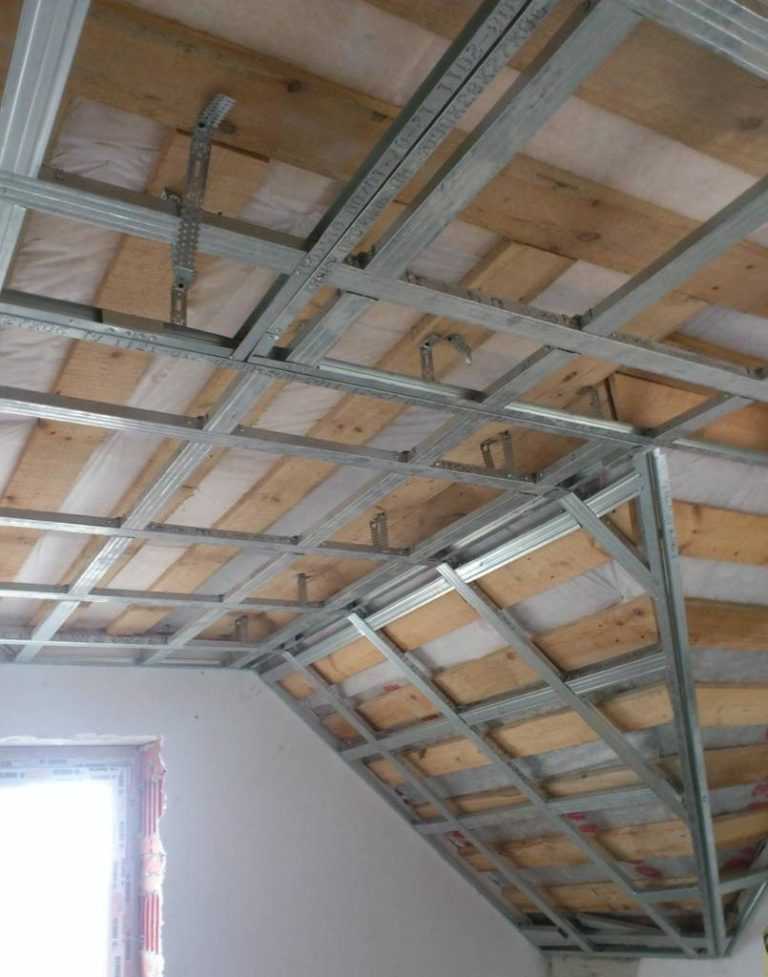

Как изготовить каркас для потолочной конструкции: особенности технологии

Каркас для гипсокартона на потолок представляет собой сетку, состоящую из несущих профилей cd, закрепленную к стенам посредством направляющих ud и к потолку с помощью П-образных кронштейнов или быстроподвесов. Что касается самой сетки, то в одном направлении профили монтируются с шагом 400мм, а в другом устанавливаются перемычки через каждые 2,5м. Для установки перемычек (которые необходимы при соединении отдельных листов между собой) применяется крабовый cd-соединитель.

Теперь о креплении каркаса к существующим перекрытиям – подвесы или П-образные кронштейны монтируются с шагом 500мм под каждый установленный несущий профиль.

Изготавливая каркас для гипсокартона своими руками, в обязательном порядке необходимо пользоваться уровнем – направляющие профили монтируются с использованием гидравлического или лазерного уровня, а несущие устанавливаются по туго натянутой нити.

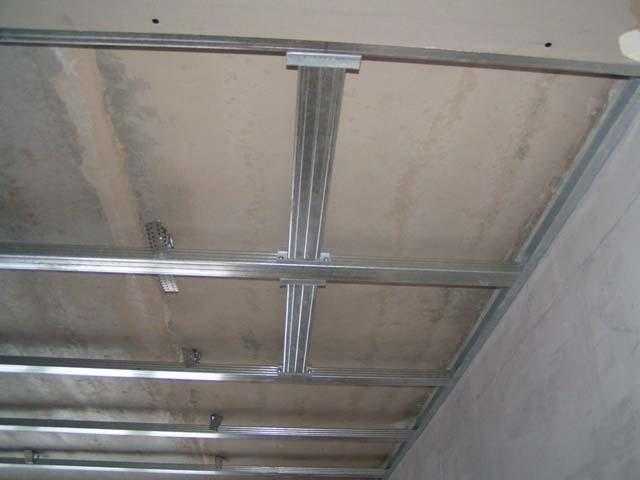

Как сделать каркас под гипсокартон своими руками фото

Обшивка стен гипсокартоном: конструкция металлического каркаса

В отличие от потолочного каркаса, основание для обшивки стен изготавливается с меньшими требованиями. Здесь вертикальные несущие профили монтируются с шагом 600мм по центрам – два из них должны располагаться по краям листа гипсокартона и один посередине.

Металлический каркас для гипсокартона фото

Формирование плоскости будущей стены происходит следующим способом. Сначала направляющий профиль устанавливается на пол, потом, используя длинный или лазерный уровень, на стены и только после этого на потолок. К стенам несущие профили фиксируются П-образными кронштейнами, установленными под каждый из них с шагом 600мм.

Обшивка стен гипсокартоном фото

Как сделать каркас для гипсокартонных перегородок: нюансы монтажа

Особенность каркаса под гипсокартонную перегородку заключается в том, что несущие профили не крепятся ни к одной из стен – они просто «расклиниваются» между потолком и полом. Как и в случае с каркасом для стен или потолка, периметр (плоскость) перегородки формируется из направляющих профилей uw – они крепятся непосредственно к стенам, полу и потолку. После этого в полученный периметр устанавливаются вертикальные несущие профили cw с шагом 400мм. Следует понимать, что редко установленные стойки каркаса – это заведомо хлипкая и ненадежная перегородка.

В процессе изготовления такого каркаса отдельное внимание необходимо уделить дверному проему, если, конечно, такой имеется в перегородке. В профили, располагающиеся по периметру проема, необходимо вставить деревянный брус, который позволит надежно закрепить дверь любого веса.

Как сделать каркас для гипсокартонных перегородок фото

Ниши и прочие объемные изделия: принципы построения каркаса

Каркас для декоративной ниши или арки можно назвать одним из самых сложных изделий – чтобы его соорудить, понадобится напрячь все свое воображение и накопленные знания. Монтаж объемного каркаса выполняется согласно принципам изготовления коробов.

Здесь следует учитывать следующие нюансы.

• Во-первых, все углы (даже изогнутые) собираются из скрученных воедино двух направляющих профилей. При необходимости они надрезаются для закругления угла. Угловой профиль как бы расклинивается перемычками между двумя прилегающими друг к другу стенами.
• Во-вторых, это прорези. Они формируются из двух вертикально стоящих направляющих (ud), скрепленных между собой перемычками, которые ограничивают вырез по горизонтали. Если сделать наоборот, то конструкция будет ослабленной.
• В-третьих, это полки. Здесь сложного ничего нет – периметр полки набирается из ud, после чего усиливается несущими профилями.

Устройство каркаса под гипсокартон фото

Ну и в завершение этой темы скажу лишь одно – чтобы собрать объемный каркас для гипсокартона, следует комбинировать все способы, описанные выше. Одна часть может собираться по принципу установки потолка, другая, как гипсокартонные перегородки, третья, как стены, ну а для монтажа четвертой может понадобиться комбинированный вариант. В общем, подключайте весь свой технический разум и конструируйте – единых стандартов здесь нет. Главное, чтобы каркас был жестким и легко выдерживал возлагаемые на него нагрузки.

Автор статьи Александр Куликов

Как использовать и обрамлять металлическими шпильками (проект) (сделай сам)

Обновлено: 29 июня 2021 г.

Инструменты и технологии для возведения подвалов и перегородок со стальными шпильками

.

Следующий проект›

Семейный мастер на все руки

Вам понравится стальной каркас. Стальные шпильки идеально прямые, не дают усадки и трещин. Они легкие, их легко хранить, они устойчивы к огню, насекомым и гниению.

Стальные шпильки дешевле дерева.

от специалистов по DIY в журнале Family Candyman

Время

Много дней

Сложности

Начальник

Стоимость

Varies

MELATE

Varies

MELATE

VARIE , стальные шпильки все больше и больше заменяют своих кузенов из деревянных шпилек в домашнем строительстве. Вам понравится стальной каркас за многие преимущества, которые он имеет по сравнению с деревом: Стальные стойки идеально прямые. Они не сжимаются и не расходятся. Стальные шпильки легки и удобны в хранении, кроме того, они устойчивы к огню, насекомым и гниению. И вам очень понравится тот факт, что стальные шпильки примерно на 30 процентов дешевле деревянных.

Поначалу вы обнаружите, что изготовление каркаса из стальных стержней медленнее, чем с деревянными, потому что вы будете работать с незнакомыми материалами, техниками и инструментами. Но как только вы научитесь работать со сталью, это станет очень удобно. Если вы допустили ошибку, вы можете просто открутить стальные детали и быстро вернуться в нужное русло. Для начала мы покажем вам, как построить небольшую ненесущую стену.

Набор инструментов

Вероятно, у вас уже есть большинство инструментов, необходимых для крепления стальными стойками. К ним относятся рулетка, прямые авиационные ножницы по металлу, отвес или 4-футовый. уровень и дрель (предпочтительно беспроводная с переменной скоростью и несколькими настройками сцепления) с 2-дюймовым лезвием. удлинительный держатель бит. Потратьте еще 30 долларов на эти дополнительные «обязательные» инструменты: плоскогубцы с С-образным зажимом (фото 3) для временного зажима стальных шпилек на гусеницах и клещи для фиксации листового металла (также называемые «утиногубцами», вставка, фото 4) для образуя крутые изгибы в стальной гусенице.

Базовая стальная стойка

режущие наконечники и детали каркаса из металлических стоек

Фото 1. Отрежьте металлические стойки

и гусеницы

Отрежьте обе боковые полки стальной стойки, используя прямые авиационные ножницы. Затем согните один фланец вверх, чтобы он не касался губок ножниц, и разрежьте поперек стенки шпильки. Для облегчения монтажа электропроводки и сантехники в дальнейшем держите все выбивные отверстия в замочной скважине на одном уровне, обрезав все стальные шпильки по длине с одного конца. Защищайте руки прочными перчатками.

Для обрезки отдельных стальных стоек и траков используйте прямые авиационные ножницы (фото 1). Если вам нужно быстро отрезать десятки металлических шпилек и гусениц   , используйте циркулярную пилу с беззубым (карборундовым) лезвием для резки металла (7 долларов США). При резке отдельных стальных стоек или гусениц циркулярной пилой пилите с закрытой стороны (или «перемычки») и плотно закрепите деталь на козлах. Защитите себя от искр из душа, едкого дыма и оглушительного шума, надев защитные очки, пылезащитную маску, одежду с длинными рукавами и средства защиты органов слуха.

Совет для профессионалов: более быстрый способ вырезать стальные шпильки

Чтобы вырезать стальные шпильки, отрежьте обе стороны, затем надрежьте и согните.
Большинство домашних центров продают дисковые и обрезные пилы, предназначенные для резки стальных шпилек, но один профессионал предпочитает более тихий и менее грязный подход. Он разрезает обе стороны ножницами и делает линию на спине. После того, как он несколько раз согнул шпильку вперед и назад, он получил разрез без заусенцев. Нет необходимости в средствах защиты органов слуха и металлической стружки, прилипающей к вашим ботинкам. Осторожно : Стальные шпильки и гусеницы острые. Наш профессионал не носит перчатки, но вы должны.

Техника возведения стен

Фото 2. Разметка и крепление направляющих

Прикрепите стальные направляющие к бетону с помощью винтов по бетону с шестигранной головкой 1-1/4 дюйма. Разметьте положение гусеницы, начертите мелом линии и просверлите отверстие в металле и в бетоне на всю длину шурупа. Используйте ударную дрель с твердосплавным сверлом по каменной кладке. Установите винты сначала на каждом конце направляющей металлического каркаса, а затем через каждые 3 фута вдоль направляющей. Перекрывайте углы гусеницы, надрезав кромку первой гусеницы, чтобы перекрывающаяся гусеница могла встать на место. На длинных прямых участках перекрывайте соседние направляющие на 6 дюймов и прикрепляйте перекрытие к полу с помощью шурупа по бетону.

Фото 3: Отметьте, зажмите, затем привинтите

Соедините металлические шпильки с гусеницами, плотно зажав два элемента плоскогубцами с С-образными зажимами и забив 1/2 дюйма. Винт № 8 с полукруглой головкой посередине, где они встречаются. Вверните винты на средней скорости. Выберите настройку сцепления, достаточно сильную, чтобы закрутить винт, но не настолько сильную, чтобы она сорвала отверстие для винта и ослабила соединение.

Фото 4: Техника обрамления дверного проема

Соорудить дверной проем в ненесущей стене из стали и дерева. Изготовьте металлический коллектор, обрезав дорожку на 2 дюйма длиннее, чем ширина отверстия. Разрежьте каждый фланец гусеницы (на обоих концах) на 1 дюйм в длину и согните перемычку вниз 90 градусов с помощью плоскогубцев для фиксации листового металла (как показано на вставке). На заданной приблизительной высоте открытия закрепите жатку, ввинтив два винта с плоской головкой в ​​каждую створку полотна (плотно прижимая жатку к центральному шпильке), а затем ввинтив винт через каждый фланец гусеницы.

Врезка: создание замкового соединения коллектора

Обрежьте полки по бокам направляющей металлического каркаса с помощью резака для металлических шпилек и отогните внутреннюю стенку, чтобы создать поверхность крепления.

Наилучший способ возведения стальных стен состоит в том, чтобы сначала закрепить напольные и потолочные направляющие, а затем по одной установить шпильки. На полу разметьте и отметьте положение стены, закрепите стальную направляющую (фото 2), а затем определите положение потолочной направляющей с помощью отвеса или уровня, прижатого к стальной стойке. На готовом потолке, где направляющая каркаса стены проходит перпендикулярно балкам, прикрепите направляющую к нижележащим балкам с помощью саморезов для гипсокартона диаметром 1-1/2 дюйма. Если направляющая проходит параллельно балкам, прикрепите ее к потолку с помощью анкеров для гипсокартона.

Прочие советы по обустройству стен

• Отметив положение всех стоек на потолочных и напольных направляющих, тщательно измерьте точную высоту каждой стойки. Это обеспечивает правильную посадку, компенсируя наклон потолка или пола.
• Обрежьте стойки металлическим ножом для шипов до высоты, обеспечивающей плотный контакт как с верхней, так и с нижней частью гусениц. Зазоры больше 1/16 дюйма на обоих концах слишком велики, потому что они переносят вес стены на шурупы.
• Когда вы размечаете высоту и ширину дверных проемов, оставьте дополнительные 1-1/2 дюйма для высоты и 3 дюйма для ширины, чтобы разместить деревянные бруски 2 × 4, которые вы добавите для прибивания двери. каркас и отделка деревом (Фото 4). Соедините деревянную опору с металлическим каркасом, повернув твердые ребра шпилек к грубому отверстию и прикрепив древесину к металлу с помощью шурупов для гипсокартона 1-1/4 дюйма.

Советы для профессионалов: строительство стен

Не прокладывать рельсы через дверной проем
Выложите стены и проемы так же, как если бы вы делали это из дерева, но при установке нижней пластины не прокладывайте направляющую через дверные проемы. Вы не можете использовать сабельную пилу, чтобы вырезать отверстие позже, как это можно сделать с деревом. Винты по бетону хорошо подходят для крепления гусеницы к бетону.

Используйте шпильку, чтобы установить верхнюю пластину
В отличие от дерева, стальные шпильки надежно прямые. Отрежьте одну стойку по размеру и используйте ее вместе с уровнем, чтобы отметить расположение верхней пластины на обоих концах, и зафиксируйте линию, чтобы направлять размещение. Не беспокойтесь о том, чтобы обрезать металлические шпильки, чтобы они идеально подошли. Это совершенно не нужно. Это большое преимущество, если вы работаете на неровном полу. Вы можете обрезать стальные шпильки примерно на 1/4 дюйма короче фактического размера.

Используйте направляющую для блокировки
Верхние пластины, которые идут параллельно балкам, часто необходимо крепить к распоркам. Вы могли бы использовать дерево, но вместо этого Джо предпочитает использовать обрезки гусеницы. Просто отрежьте боковые стороны гусеницы и сложите их. Затем прикрепите направляющую к нижней стороне балки с помощью шурупов для гипсокартона.

Деревянные опоры упрощают подвешивание двери
Сделайте проемы на 3 дюйма шире и на 1-1/2 дюйма выше и используйте винты для гипсокартона, чтобы закрепить 2 × 4 опоры на внутренней стороне стального проема, затем повесьте дверь на деревянные баксы. Баксы также есть для прибивания гвоздей к корпусу. Вставьте пластиковую прокладку под каждую сторону 2×4, если дерево будет находиться в непосредственном контакте с бетонным полом.

Прокладка электрических линий

Фото 5: Проводка из стальных стоек

Закрепите электрический кабель вдоль центральной линии каждой стойки пластиковыми стяжками, привинченными к стойкам. Вставьте пластиковую «втулку» в каждое отверстие, чтобы кабель не терся об острые края.

Пластиковые стяжки

Пластиковые стяжки для фиксации электрического кабеля

Саморезы

Блокировка 2×4, прикрепленная саморезами 1-1/4’

Кабельная втулка

Пластиковая втулка для электрического кабеля защищает провод от острых краев металлических шпилек

Домашние центры и поставщики электрооборудования имеют в наличии специальные электрические коробки и детали, используемые со стальным каркасом. Поскольку электрические коробки, прикрепленные к стальным шпилькам, могут прогибаться при подключении и отключении электрических шнуров, электрики прикрепляют коробки к деревянному блоку с помощью 1-1/2-дюймовых саморезов для гипсокартона.

Совет для профессионалов: защитите свои электрические провода и себя

Случайно наступив на удлинитель, натянутый на острую дорожку, вы можете легко перерезать шнур. Чтобы избежать потенциально шокирующих событий, многие профессионалы берут кусок гусеницы, переворачивают его вверх дном и кладут под шнур.

Установка гипсокартона и деревянной отделки

Фото 6. Установка деревянной отделки

Установите деревянную отделку на основной стальной каркас стены с помощью саморезов. Используйте искатель стержней, чтобы найти настенные стержни и отметить их положение на отделке. Чтобы не расколоть накладку, утопите головку винта на 1/4 дюйма. кусочек. Затем предварительно просверлите отверстие диаметром 1/8 дюйма. кусочек. Установите сцепление дрели на «легкий», чтобы шуруп не сорвался. Заверните винт и заполните отверстие для винта замазкой.

Если ваша стена из стальных стоек кажется хрупкой, имейте в виду, что она приобретает полную жесткость после нанесения гипсокартона или обшивки. Повесьте гипсокартон или обшивку, используя 1-1/4-дюймовые саморезы для гипсокартона, расположенные через каждые 8 ​​дюймов по краям (где два листа встречаются на стойке) и через 12 дюймов по центру в других местах.

Фланец на стальной стойке является гибким и может прогибаться, когда вы пытаетесь проткнуть его шурупом для гипсокартона, особенно когда края двух панелей встречаются на одной стойке. Чтобы этого не произошло, прикрепите первую панель к открытой стороне металлической стойки (той, что напротив полотна) для придания жесткости, а затем повесьте вторую панель. Возьмитесь пальцами за заднюю часть фланца шпильки рядом с точкой винтового соединения (чтобы придать ей опору), а затем заверните винт. Не пытайтесь прибить отделку к стальным шпилькам. Это не выдержит . Вместо этого используйте специально разработанные винты для отделки (Фото 6). В заглубленном виде их маленькие головки легко скрыть замазкой.

Советы для профессионалов: установка обшивки

Сделайте пропил в блокировке
Подобно дверям, шкафы и другие тяжелые предметы нуждаются в дополнительной опоре. Вы можете использовать фанеру или 2×4, но убедитесь, что вы вырезали в ней пропил, чтобы закраина на внутренней стороне шпильки. Если вы этого не сделаете, эта кромка стойки будет прижиматься к опорной доске и скручивать стойку, создавая изгиб в стене.

Соберите нижнюю пластину
Нижняя обшивка все еще может быть установлена ​​с помощью декоративных винтов. Если вам не нравится внешний вид головок винтов, вы можете установить два слоя пластин 2×4 вместо стальной гусеницы. С 3-дюймовой древесиной под дорожкой вы сможете прибить всю базовую отделку так же, как и стену с деревянным каркасом. При использовании бетона убедитесь, что вы используете обработанную древесину для нижней пластины.

Советы для профессионалов: установка гипсокартона

Оставьте последнюю стойку незакрепленной во внутренних углах
Надлежащий способ обшивки внутреннего угла гипсокартоном заключается в том, чтобы полностью вставить первый лист во внутренний угол, а затем закрепить последнюю шпильку на стене рядом с гипсокартоном. Для этого вам нужно оставить последнюю металлическую шпильку незакрепленной, пока гипсокартон не поднимется. Этот метод может показаться немного глупым, но он требует меньшего количества шпилек и обеспечивает чрезвычайно стабильное соединение. При укладке направляющих убедитесь, что вы оставили зазор для прохода гипсокартона.

Оставьте последнюю стойку незакрепленной также на Т-образных пересечениях
Как и при работе с внутренними углами, оставьте последнюю металлическую стойку незакрепленной на стене, образующей стержень Т-образного пересечения. После того, как гипсокартон будет повешен, последняя стойка на пересекающейся стене будет прикреплена к гипсокартону. Опять же, этот метод требует меньшего количества шпилек и приводит к прочному соединению, которое почти гарантированно не растрескает грязь из гипсокартона. Оставьте верхнюю и нижнюю направляющие короткими, чтобы оставить место для гипсокартона.

Покупка стальных шпилек

Стальные шпильки продаются разной ширины (сравнимой с размерами пиломатериалов), длины и размеров металлических шпилек (чем меньше номер калибра, тем толще сталь). Вы прикрепляете верх и низ к стальной гусенице (соответствующей ширины), длина которой составляет всего 10 футов. длины. Используйте 1/2 дюйма. Винты № 8 с полукруглой головкой. Большинство домашних центров и лесопилок имеют только самые популярные стальные шпильки шириной 3-5 / 8 дюйма (сопоставимые с пиломатериалами 2 × 4) 25 калибра в 8-, 9-, 10- и 12-фут. длины вместе со всеми креплениями. Эти легкие стойки предназначены для каркаса внутренней стены, ненесущих стен (стен, которые не поддерживают пол или крышу). Если вы не можете найти стальные шпильки в своем домашнем магазине или на лесопилке, обратитесь к поставщикам, которые обслуживают строителей (посмотрите в «Желтых страницах» в разделе «Оборудование и расходные материалы для сухих стен»). Эти поставщики будут иметь широкий диапазон ширины и размеров для каркаса всего: от ненесущих стен по периметру в существующих подвалах (шириной 1–5/8 дюйма) до несущих наружных стен (до 5–1/2 дюйма). . широкий).

Подберите правильные шурупы
Не используйте шурупы для гипсокартона, чтобы скрутить стойки — они для этого не предназначены. Шурупы с полукруглой головкой работают лучше всего. Винты по бетону отлично подходят для крепления нижней направляющей к полу. И убедитесь, что вы используете винты для гипсокартона с мелкой резьбой, чтобы повесить гипсокартон.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Меловая строчка
• Cordless drill
• Hammer drill
• Hearing protection
• Level
• Safety glasses
• Sawhorses
• Stepladder
• Tape measure
• Wire stripper/cutter

Required Materials for this Project

Avoid last-minute shopping поездки, заранее подготовив все материалы. Вот список.

• Плоскогубцы «Утконос»
• Плоскогубцы с С-образным зажимом
• Кожаные рабочие перчатки
• Отвес
• Прямые авиаторские ножницы

Первоначально опубликовано: 07 января 2019 г.

Как установить металлический каркас для гипсокартона | Инструкции для дома

Крис Дезиел

Металлический каркас — это легкая альтернатива дереву, которая особенно полезна в многоэтажных зданиях, таких как жилые комплексы, где важен общий вес. Наиболее важными компонентами типичной системы металлического каркаса являются С-образные шпильки и Т-образные направляющие, которые их удерживают. Вы можете разрезать металлические стойки и гусеницы ножовкой или ножницами по металлу, но профессиональные мастера часто делают это, снабжая отрезную пилу лезвием для резки металла. Металлический каркас соединяется шурупами, а не гвоздями, и установщики гипсокартона используют саморезы для гипсокартона, чтобы повесить гипсокартон.

1. Измерьте длину стены с помощью рулетки. Отрежьте ножницами по металлу два куска каркасной дорожки нужной длины. Если расстояние больше, чем у стойки, отрежьте два меньших куска гусеницы и поместите их рядом с полными, чтобы охватить все расстояние.

2. Прикрутите один отрезок направляющей к потолочным балкам, используя саморезы 1 5/8 дюйма, чтобы сформировать верхнюю пластину стены. Для завинчивания шурупа установите его кончик на поверхность металла и надавите на него кончиком шурупа, работая дрелью или шуруповертом на полной скорости. Наконечник просверлит металл за несколько секунд и погрузится в дерево сзади.

3. Отметьте положение дверных проемов в полу и при необходимости отрежьте направляющие для нижней пластины, чтобы они не пересекались с дверными проемами. Прикрутите нижние пластины к полу, используя отвес, чтобы убедиться, что они находятся прямо под верхними пластинами.

4. Отметьте положение стоек так, чтобы они совпадали с краями листов гипсокартона. Стандартное расстояние между стойками составляет 16 дюймов, но вам, возможно, придется отрегулировать расстояние, чтобы учесть расположение дверей или окон.

5. Отрежьте шпильки по длине. Поместите каждую шпильку, вставив нижнюю часть в нижнюю направляющую и наклонив верхнюю часть в верхнюю направляющую, пока стойка не станет вертикально.

6. Отвесьте стойку, постукивая по ее верхней или нижней части молотком, удерживая при этом уровень. Вверните 1-дюймовые винты для листового металла через верхнюю и нижнюю пластины в стойку с обеих сторон стены.

7. Установите стойки, обрамляющие дверные и оконные проемы, открытой частью буквы «С» к стене. Сделайте заголовки из кусков Т-образной дорожки, вырезанных примерно на 24 дюйма длиннее отверстия.

8. Отметьте дверной или оконный проем посередине направляющей, затем обрежьте стороны направляющей по отметкам ножницами по металлу. Согните дорожку на 90 градусов. Вставьте направляющую в верхнюю часть двери или окна, совместив изогнутые секции с вертикальными стойками, обрамляющими проем. Прикрутите согнутые секции к шпилькам.

Каталожные номера

• Buildipedia.
