Как выкрутить обломившийся болт из резьбы: Выкручиваем сломанный болт разными способами

Опубликовано

Содержание

как выкрутить остатки и вывернуть сломанный болтик из отверстия, чем высверливать его в труднодоступном месте – rocta

27Авг

Содержание статьи:

    1. Почему болт вообще ломается
    2. Чем засверлить и как удалить сломанный болт, чтобы не повредить резьбу
    3. Подготовка к выкручиванию обломанных болтов
    4. Как выкрутить сломавшийся болт сверлом с левой спиралью
    5. Выкручивание сломанного болта при помощи другого
    6. Чем и как выкрутить обломанный болт: лучшие способы
    7. Плоская отвертка и молоток
    8. Вывинтить зубилом
    9. Керн и молоток
    10. Приварить гайку сваркой
    11. Вывинтить шпильку экстрактором
    12. Высверлить тело
    13. Как вытащить болт, если он сломался, и ничего не помогает или резьба уже сильно повреждена
    14. Сломался болт в резьбе, как выкрутить, если экстрактор, сверло или шестигранник тоже сломались в шпильке?

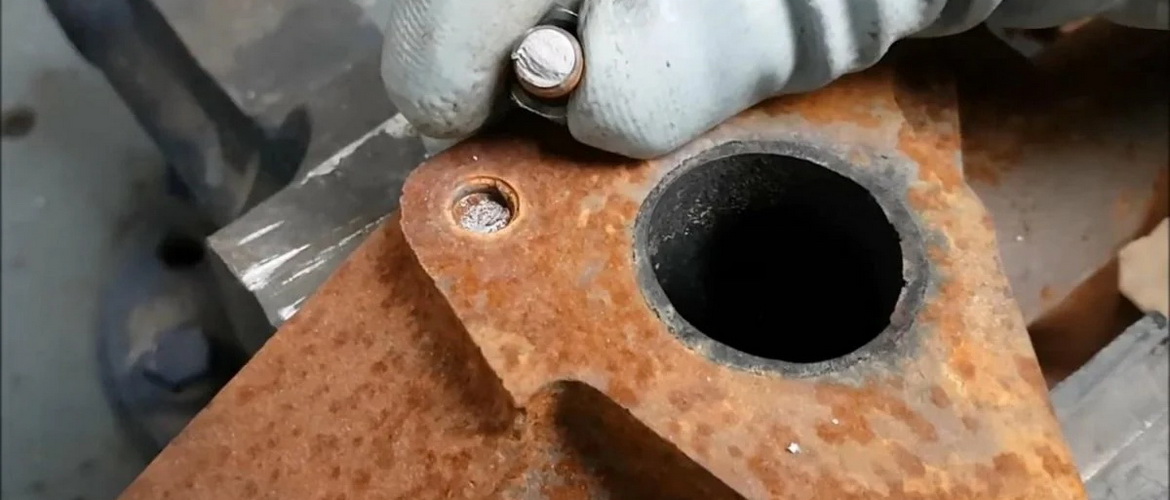

Обратим внимание на ситуацию, которая очень часто возникает при ремонте автомобильной и другой техники. Посмотрим, что делать, если сломал болт: как выкрутить его и достать сломанное тело, чтобы не разрушить резьбу. А это не так просто, как кажется на первый взгляд, особенно если линия повреждения находится в глубине, а не на поверхности.

При этом деталь может стоить очень дорого, быть габаритной, обладать сложной формой. Взять тот же алюминиевый поддон картера: это ответственный функциональный узел, заменить его очень проблематично, а извлекать остатки метиза из него просто необходимо, причем с особенной аккуратностью, ведь его внутренности мягче той стали, из которой изготовлен крепежный элемент. Стоит действовать в зависимости от конкретного случая, ведь способов решения проблемы сразу несколько, но сначала мы расскажем о том, из-за чего она вообще возникает.

Почему болт вообще ломается

В списке наиболее частых причин:

  • Ржавчина, образующаяся в результате контакта с агрессивной или влажной средой и провоцирующая неравномерный износ и разрушение в наиболее нагруженной точке.

  • Старость соединения, никак не заметная внешне, за которой следует прикипание двух деталей, отсутствие проворачиваний и обрыв при прикладывании чрезмерных усилий.

  • Слишком сильная затяжка, повлекшая за собой ненужные напряжения.

  • Заводской брак, например, исполнение с микротрещинами.

Хорошо, что можно устранить последствия любого из этих поводов – если знать, что именно предпринимать в каждой отдельно взятой ситуации.

Чем засверлить и как удалить сломанный болт, чтобы не повредить резьбу

Это актуально тогда, когда линия разрыва проходит внутри детали. Чтобы выполнить работу с должной аккуратностью, нужно центрировать рабочий инструмент при помощи металлической втулки аналогичного диаметра.

Еще один вариант – сначала расширить отверстие чуть большим сверлом, а после взять меньшее, одинакового с метизом сечения, и уже им убирать остатки крепежного элемента.

Есть и специальные приспособления для центровки – их главным образом используют токари, но для решения нашей проблемы они тоже подходят. Действовать нужно так же, как в прошлом случае: сначала сделать широкое углубление, а затем приняться за извлечение застрявшего тела.

Подготовка к выкручиванию обломанных болтов

Чуть не забежали вперед, ведь прежде всего можно предпринять ряд действий, которые повысят вероятность успешного завершения столь тонкой операции. Они необязательны, но крайне рекомендованы. Итак, чтобы упростить задачу, стоит:

  • Очистить поверхность, удалив смазку, грязь, посторонние предметы – это позволит увидеть все те мелкие неровности и дефекты, которые раньше были незаметны, и правильно диагностировать характер и степень повреждения.

  • Залить (впрыснуть) в отверстие ГСМ с проникающим эффектом, допустим, W-40 – это поможет растворить часть ржавчины и отложений.

  • Прогреть агрегат (функциональный узел, деталь) в проблемном месте газовой горелкой – это частично снимет чрезмерные внутренние напряжения. Но здесь важно не перестараться, ведь если металл хрупкий вроде алюминия, он может и оплавиться.

  • Постучать по остаткам крепежа подпружиненным или обычным кернером – молотком, несколько раз, легонько. Таким образом вы ослабите посадку.

    Как выкрутить сломавшийся болт сверлом с левой спиралью

    В два этапа:

    1. Сначала нужно взять обычную насадку и сделать ею центровку.

    2. После вооружиться той, которая вращается против часовой стрелки (пусть она будет чуть большего диаметра) и, действуя ею, постепенно извлекать тело.

    Следует соблюдать аккуратность и контролировать направление движения – тогда грани рабочего стержня будут цеплять остатки метиза, подталкивая их вверх, но не разрушая при этом резьбу. Если и возникнут какие-то повреждения, они окажутся настолько незначительными, что вы без труда поправите их метчиком. Этот способ эффективен тогда, когда крепежное соединение еще не сильно заржавело или прикипело.

    Выкручивание сломанного болта при помощи другого

    Данный метод подходит, если диаметр остатков сравнительно большой. Потому что в теле придется просверлить резьбовое отверстие меньшего размера, в которое затем установить крепеж с левой насечкой и начать его затягивать, заходя все глубже – он будет выталкивать разрушенную ранее деталь.

    Минус только в том, что для выполнения задачи требуется дрель, а она далеко не всегда есть под рукой, и придется потратить один новый метиз. Поэтому имеет смысл рассмотреть более легкие в реализации и универсальные в бытовом плане решения, а это отложить про запас, на тот случай, когда не будет другого выхода.

    Чем вытащить, высверлить и как выкрутить обломанный болт из резьбы: лучшие способы

    Выбор конкретного метода зависит от ситуации, но на практике рассматриваемый нами элемент крепления чаще всего оказывается просто слизанным (из-за низкого качества исполнения). Можно извлекать его и не повреждать резьбу: для этого достаточно аккуратно подточить головку – так, чтобы ее форма стала соответствовать размеру ключа. Ну а если хотите свести риски к минимуму, следует дополнительно пропитать место соединения смазкой – она снизит сопротивление вытягиванию.

    Теперь обратим внимание на то, чем вооружиться в случае того или иного повреждения – из-за действия ржавчины, чрезмерного давления или по другим причинам.

    Плоская отвертка и молоток

    Вот чем выкрутить сломанный болт тогда, когда разрыв произошел выше поверхности резьбы и край образовавшейся поверхности неровный. Здесь необходимо:
    1. Очистить место контакта, внимательно его изучить и найти наибольший выступ.

    2. Приставить инструмент к выбранной точке, размещая под углом; вполне допустимо углубить неровный участок керном, чтобы можно было опереться еще более надежно.

    3. Попробовать провернуть метиз, нанося легкие удары; если не выйдет, по чуть-чуть увеличивать силу воздействия, пока не получится.

    Конечно, воплощать этот метод в жизнь следует крайне осторожно, чтобы случайно не повредить соседние элементы или не сделать отверстие слишком глубоким.

    Вывинтить зубилом

    Еще один вариант того, как вывернуть, высверлить сломанный болт и достать обломившийся заломыш из отверстия в труднодоступном месте. Осуществляется по той же технологии, что и предыдущий: очистили место, нашли точку упора, начали проворачивать. Причем выкручиваться остаток должен достаточно легко и быстро, ведь площадь соприкосновения у инструмента в данном случае больше, чем в прошлом.

    Отлично подходит для извлечения метизов с отлетевшим верхом.

    Керн и молоток

    Подходящий выбор тогда, когда сорвало шляпку или если дефект обнаружился в самом начале резьбы, и под рукой нет отвертки. Посмотрите, наконечник приспособления для нанесения разметки острый и поэтому замечательно подходит для деформации среза. Несколько легких ударов, и вот поверхность уже перестала быть ровной, за нее уже можно зацепиться плоскогубцами и выдернуть застрявшее тело.

    Приварить гайку сваркой

    Представим, что сломалась головка болта: как выкрутить оставшуюся часть? Оригинальное, но действенное решение – прикрепить к ней что-то, за что можно будет потянуть. Полый крепеж с аналогичной резьбой – идеальный по форме вариант, но как же его зафиксировать? С помощью тепловой обработки с пластическим деформированием!

    Для решения, помимо уже названного элемента, нужно взять еще кусачки, а также подключить сварочный аппарат и:

    Теперь не составит труда снять вышедший из строя метиз и заменить его.

    Также в качестве альтернативы, можно приварить штырь – под углом, и небольшой. Он отлично выполнит роль рычага, за который можно потянуть для извлечения тела.

    Решая, как достать и выкрутить остатки болта, если он обломился, многие отдают предпочтение именно сварке – потому что она обладает как минимум 3 преимуществами:

    • Начать откручивать можно почти без промедления, так как нагрев той же гайки осуществляется сильно и быстро; и это не вредит корпусу детали, ведь он продолжает оставаться холодным. Также, за счет температурного расширения, наблюдается раскоксовывание прикипевшего контакта.

    • Таким методом не составит труда удалять даже осколки каленых метизов, сделанных из высокопрочной стали, высверливать которые очень долго, сложно и нецелесообразно.

    • Создается прочный шов между телом и рычагом (расходником), что позволяет вытягивать изношенный элемент кусачками даже с усилием.

    Сварка также является удобным ответом на вопрос о том, как вытащить сломанный болт из резьбы, потому что позволяет выкрутить любой остаток метиза – и выступающий из корпуса, и идущий вровень, и даже глубоко утопленный. В первом и втором случае можно прикрепить шайбу с гайкой или рычаг и потянуть, в третьем – вставить металлическую трубку и осуществить наращивание – варианты есть, и каждый из них достаточно прост в реализации.

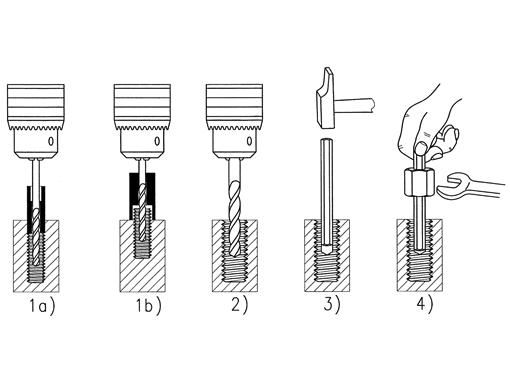

    Вывинтить шпильку экстрактором

    Это специализированный инструмент, и он эффективен там, где пасуют подручные средства. Раньше он был клиновидным (конус со специальными гранями) или стержневым, и оба таких варианта забивались в отверстия. Свою популярность получила и винтовая его модель, с нарезанной спиралью. Сегодня же он представляет собой целый набор приспособлений, в который входят втулки, сверла и металлические планки.

    Итак, у вас залом болта, как выкрутить его, пользуясь данным устройством:

    1. Залить место контакта смазкой или, если соединение застарело и прикипело, растворителем ржавчины.

    2. Выполнить отверстие (того же диаметра, что и поврежденный крепеж), используя в качестве направляющей одну из идущих в комплекте трубок.

    3. Вбить стержень до глубины заклинивания.

    4. Извлечь элемент инструмента вместе с остатками тела, пользуясь гаечным ключом.

    После этого нужно лишь положить изношенный метиз на твердую поверхность и несколько раз легонько ударить по нему, чтобы ослабить силу контакта и снять его с рабочей части инструмента.

    Методика того, как открутить заломыш экстрактором, может несколько отличаться в зависимости от того, где именно крепеж угораздило обломаться:

    • Выше/ниже корпуса двигателя (или другого функционального узла) – необходимо установить направляющую, высверлить отверстие, забить в него стержень, достать поврежденный элемент.

    • Вровень с поверхностью – следует использовать еще и кернер, для центрирования; а когда наметите точку для расположения втулки, останется лишь повторить вышеназванные операции.

    Универсальные наборы хороши тем, что с их помощью можно извлекать не только метизы, но и винты, и даже тонкие шпильки. По цене они вполне доступны, и при покупке лучше отдавать предпочтение экстракторам, изготовленным из закаленной или хромванадиевой стали – они прочнее.

    Как правильно высверливать сломанное тело болта в труднодоступном месте

    Это один из самых трудоемких способов того, как достать сломанный болт из резьбы, и применять его на практике стоит лишь тогда, когда других вариантов нет. И не только потому, что он требует времени, – важно соблюсти точность работы. Малейшая оплошность – и внутренние витки корпуса будут повреждены. Кроме того, для реализации метода потребуется целый комплект инструментов:
    • Дрель по металлу с набором насадок.

    • Отвертки с разными жалами.

    • Напильник трехгранный

    • Надежные плоскогубцы или, еще лучше, газовый ключ.

    • Метчик.

    • Несколько надфилей различных форм и размеров.

    Также нелишним будет состав WD-40: напоминаем, им стоит залить рабочую зону за 15 минут до выполнения операций, он растворит часть ржавчины.

    Итак, обломило болт, как выкрутить обломившуюся деталь из резьбы при помощи сверления:
    1. Наденьте самую тонкую насадку, включите дрель и сделайте углубление ровно по центру метиза; старайтесь не уходить в сторону, это чревато последующими затруднениями.

    2. Меняйте сверла, постепенно увеличивая их сечение, до тех пор, пока отверстие не будет занимать 1/3 диаметра тела.

    3. Забивайте напильник, причем аккуратно, но плотно, ведь если он не сможет хорошо держаться, вы не сможете вытащить поврежденный элемент.

    4. Возьмите плоскогубцы или газовый ключ, зажмите ими трехгранник и начинайте совершать круговые движения, стремясь вытянуть крепеж.

    Должно получиться, но как вывернуть и снять обломившуюся деталь, чем открутить сломанный болт, если он не поддается даже после всех этих действий? Необходимо расширить отверстие до состояния, чтобы в него входил еще один метиз, но поменьше и с противоположной нарезкой (обычно левой). В таком случае второй будет выступать в роли шляпки, после того как ввинтится в первый.

    Если не выйдет и это, просто продолжайте увеличивать диаметр и длину углубления – до тех пор, пока давление на остатки крепежного элемента не ослабнет, тогда они начнут шататься и извлечь их не составит труда, воспользовавшись подходящим метчиком.

    Напоминаем, что это решение для крайнего случая, в общем же есть более простые, быстрые, удобные варианты.

    Как вытащить болт, если он сломался, и ничего не помогает или резьба уже сильно повреждена

    В такой сложной ситуации следует высверлить такое отверстие, чтобы его ширина была достаточной для нарезания новых витков. Хотя метиз может быть каленым и плохо поддаваться. Тогда его необходимо подвергнуть тепловому воздействию – нагреть докрасна, – после чего оставить остывать. Категорически запрещено принудительно охлаждать его водой – слишком резкий скачок температур лишь приведет к появлению трещин.

    Операцию по медленной смене терморежима необходимо провести несколько раз. Благодаря этому произойдет отпуск и некоторое размягчение металла, и поврежденный элемент станет проще высверлить. Но если корпус детали (агрегата, функционального узла) выполнен из алюминия, следует соблюдать особую осторожность и следить, чтобы поверхность в зоне нагрева не коробилась.

    Сломался болт в резьбе, как выкрутить, если экстрактор, сверло или шестигранник тоже повредились в шпильке?

    Возьмите раствор азотной кислоты и залейте его в отверстие – это поможет вытравить осколки. Но помните, что стенки двигателя (или другого аппарата) должны быть сделаны из химически инертного сплава.

    Будьте готовы к тому, что процесс растянется на 10-20 часов, в зависимости от сечения изношенного крепежа, свойств металла, окружающей температуры. Состав действующего вещества должен быть стандартным – 57% HNO3 и h3O в пропорции 1 к 1 – и помните, что оно токсично, а значит применять его следует с особенной осторожностью, не вдыхая пары.

    Случаев бывает огромное множество, но к каждому из них можно выбрать свой метод, отталкиваясь от характера повреждения, размеров осколков и других условий. Главное, что теперь, когда вы знаете сразу несколько вариантов того, как выкрутить и извлечь заломыш (сломанный болт) в труднодоступном месте, вы в любой ситуации сможете реализовать наиболее удобное, простое и быстрое решение по высверливанию. Если требуется помощь специалистов — обращайтесь в компанию «Рокта» и опишите свой случай, мы проконсультируем и предложим изделия для работы на выгодных условиях.

Семантика

Как выкрутить или высверлить обломившийся болт не повредив резьбу и сломать

При ремонте автомобиля возникает немало проблем. Одной из таких является вопрос о том, как высверлить болт, не повредив резьбу, видео о которой можно найти на ряде ресурсов. Поэтому всегда полезно знать, как высверлить обломанный болт, что нужно для этого предпринять и как выкрутить сломанный болт без серьезных и неприятных последствий для механизмов и конструкций.

  • Обрыв на поверхности
  • Обрыв заподлицо
  • Поломка болта ниже поверхности
  • Использование экстрактора

Обрыв на поверхности

Обычно это самый простой вариант поломки и исправить ее можно без радикальных мер, которые порой могут навредить вашему автомобилю или другому агрегату. Однако перед тем, как выкрутить обломившийся болт, нужно произвести обработку места поломки керосином. Это поможет устранить угар и ослабит контакт поверхностей. Далее нужно следовать следующим рекомендациям:

  1. При достаточно большом выступе лучше всего применять простейшие инструменты по типу струбцин, клещей или плоскогубцев. С их помощью легко захватывать и выворачивать деталь по резьбе без прикладывания особенных усилий;
  2. Некоторые мастера при ответе на вопрос о том, как выкрутить обломанный болт, советуют использовать сварочный агрегат. Он позволит приварить к метизу рычаг, который поможет открутить или вывернуть соединение созданием вращательного движения с нужным напором;
  3. Есть и вариант, при котором можно применить сверло с диаметром немного меньше самого болта. Делается отверстие по центру оси болта на всю глубину. Затем остатки крепежа извлекают с помощью крючка, выкручивая резьбу с самого низа.

Это наиболее общие рекомендации, возможно комбинированное использование указанных методов. Данные поломки самые простые, они требуют всего лишь небольшой обработки и применения простейших инструментов.

Обрыв заподлицо

Этот тип поломки считается самым трудным для ремонта, так как очень сложно определить диаметр отверстия, особенно при срезке крепежа. Поэтому для того, чтобы высверлить сломанный болт определенного вида, необходимо произвести зачистку поверхности. Это позволит определить нужные нам зазоры.

Нередко происходит следующая неприятная ситуация: место обрыва имеет кривые формы, которые очень трудно обрабатывать и выправлять. А сверлить изделие в подобном состоянии категорически не рекомендуется, ибо есть риск окончательно угробить конструкцию. Следовательно, сначала необходимо применить керн, которым подготавливают место по центру работы сверлом.

Дальнейший порядок действий, позволяющий высверлить сломавшийся тем или иным способом болт, аналогичен варианту при поверхностном обрыве. После создания отверстия остатки от резьбы удаляются с помощью крючка.

Поломка болта ниже поверхности

Сложная неисправность, особенно для детали из мягкого металла. Потому очень важно выкрутить сломанный болт без повреждения резьбы в отверстии. Порядок действий здесь следующий:

  • Намечается центр метиза с помощью керна. Лучше всего применить тонкий и прочный металлический инструмент, он не повредит изделие;
  • Затем приобретается метчик, имеющий обратную резьбу. Диаметр его должен быть меньше по сравнению с диаметром болта;
  • Сверлится не очень глубокое отверстие под метчик;
  • Устанавливается инструмент, чтобы нарезать резьбу. Проворачивается по кругу и тогда элемент можно выкрутить.

Если последний пункт не удалось осуществить, то инструмент может стать непосредственно болтом. Однако прилагать излишних усилий не стоит, так как есть вероятность сломать его. В результате можно убрать старую поломанную деталь и закрутить новые элементы.

Использование экстрактора

Однако самый верный вариант, который поможет выкрутить сломанный болт, заключается в применении специального инструмента для данной операции. Его называют экстрактор, он продается в наборе инструментов разного диаметра. Внешне он похож на метчик, однако на нем отсутствуют продольные прорези и есть коническая насечка для нарезки.

Использовать экстрактор можно после того, как просверливается отверстие по центру с диаметром, что позволит заходить инструменту на несколько витков. Проверните его до упора, а потом и до полного выкручивания.

Итак, вот несколько способов выкручивания сломанных болтовых элементов. Каждый из них следует применять в зависимости от сложности поломки и наличия соответствующего инструментария. Но наиболее практичным и оптимальным вариантом является приобретение набора экстракторов. Они достаточно практичны и позволяют работать с болтовыми деталями различных размеров и с любыми типами резьб.

Обязательно следует производить обработку поверхностей, это избавит от лишнего контакта и загрязнений. Удачной работы по выкручиванию сломавшихся болтовых соединений, ибо от этого зависит полноценная работа всего механизма, в особенности это касается автомобилей! Подробнее о способах выкручивания отломившихся болтовых элементов можно узнать с помощью видео на специализированных сайтах или форумах!

Как выкрутить сломанный болт

Фото: istockphoto.com

Теоретически металлические болты — крепежные детали с головкой и наружной резьбой, которые вставляются в подходящие неконические гайки — при необходимости можно снимать и даже снова прикреплять. К сожалению, при чрезмерной затяжке или ином принуждении болты могут заклинить и сломаться, что затруднит их удаление. Застряли, задаваясь вопросом, как выкрутить сломанный болт, прежде чем вы сможете продолжить строительство дома или строительство террасы? При правильном снаряжении и технике можно успешно извлечь сломанный болт и вставить новый.

Инструменты и материалы
  • Центральный пунш
  • Hammer
  • Обратимый электрический бух

Фото: istockphoto.com

ШАГ 1. Вбейте кернер в середину сломанного болта.

Поместите кернер как можно ближе к середине сломанного болта. Ударьте по нему молотком, чтобы создать отправную точку для сверления пилотного отверстия. Точное направляющее отверстие имеет решающее значение, чтобы не повредить резьбу сломанного болта при его извлечении. Если резьба болта или отверстия под болт повреждена, извлечение болта может оказаться невозможным. Кроме того, если резьба на отверстии для болта повреждена, вы не сможете использовать новый болт после извлечения старого.

ШАГ 2. Медленно просверлите пилотное отверстие левым сверлом.

Сверьтесь с таблицей комплекта для извлечения, чтобы выбрать левостороннее сверло подходящего размера (также называемое «обратным сверлом»), чтобы сделать пилотное отверстие в этом сломанном болте. В отличие от традиционных сверл, которые считаются правосторонними и имеют резьбу по часовой стрелке, левосторонние сверла имеют резьбу против часовой стрелки. Это обеспечивает лучший прикус, когда вы используете дрель в обратном направлении, чтобы снять застежку.

Совет профессионала: Если вы выбираете комплект для работы, инвестируйте в качество; последнее, что вам нужно, это дешевая бита, ломающаяся во время этого процесса.

Advertisement

Установите дрель на задний ход и как можно меньшую скорость (в идеале 20 об/мин) и вставьте левое сверло. Крутящий момент при сверлении в обратном направлении (т. е. против часовой стрелки) не позволит вам дополнительно затянуть резьбу на болте. Теперь поместите сверло на отметку, которую вы сделали, и, крепко удерживая сверло, медленно просверлите в обратном направлении небольшое направляющее отверстие в болте глубиной около ¼ дюйма.

Будем надеяться, что обратное сверление направляющего отверстия ослабит болт настолько, что вы сможете использовать плоскогубцы для снятия болта. Помните: «право-затянуто, лево-ослаблено» — поверните болт влево (против часовой стрелки), чтобы снять его. Если болт не ослаб, перейдите к шагу 3 для извлечения.

Для упорно засевшего болта вам понадобится бита для извлечения. Сверьтесь с таблицей вашего комплекта извлечения, чтобы подобрать биту подходящего размера для размера болта. Экстракционное сверло также является левосторонним сверлом (но с другим назначением), поэтому вы продолжите использовать настройку обратного сверления. Замените первую насадку на извлекающую насадку в вашей дрели, вставьте ее в пилотное отверстие и очень аккуратно постучите по сверлу и насадке по месту с помощью молотка.

ШАГ 4. Медленно просверлите сверло в обратном направлении, чтобы выкрутить сломанный болт.

По-прежнему используя очень медленную настройку обратного бурения, например, 20 об/мин, начните бурение пилотного отверстия. Медленность и осторожность здесь имеют решающее значение: бита, скорее всего, сделана из закаленной стали, и если она сломается во время этого процесса, вы столкнетесь с еще более сложным извлечением. Сломанный болт должен вскоре «зацепиться» за долото для извлечения при бурении в обратном направлении и начать извлечение. Продолжайте медленно и неуклонно, пока весь болт не будет полностью извлечен, в идеале сохранив резьбу, чтобы вы могли вставить новый болт. Фу!

Реклама

ШАГ 5. Удалите металлическую стружку, оставшуюся после сломанного болта, с помощью магнита.

Любая металлическая стружка или опилки, оставшиеся в резьбовом отверстии, должны быть удалены перед установкой нового болта. Установите мощный магнит над отверстием, чтобы притянуть незакрепленные биты, или используйте сжатый воздух, чтобы очистить резьбу. Не пропускайте этот шаг, иначе новый болт может заклинить или оторваться.

Испытанный метод, который вы только что изучили, должен безопасно удалить любой сломанный болт, гарантируя, что вы сможете позже использовать отверстие для вставки нового. Если нет, обратитесь в местную сварочную мастерскую, у которой должны быть навыки и инструменты для удаления сломанного болта. И помните, в будущем вставляйте все болты медленно и осторожно, чтобы избежать заедания и отламывания верхней части болта.

Объявление

Удаление сломанных болтов, шпилек и винтов

| Практическое руководство – технология

Действия по извлечению

Мало что кажется более безнадежным, чем когда вы ломаете болт, винт или шпильку. В этот момент вы понимаете, что все кончено, кроме слез. Вы сорвали болт на отливке и не имеете ни малейшего представления, как его вытащить. Вот и все, что осталось от застрявшего болта или шурупа, и это остановило ваш прогресс.

Иногда это так же просто, как молоток и долото, а также щепотка упорства, чтобы вытащить его. Когда подход молотка и зубила не сработает, вам придется попытаться высверлить крепеж и удалить его с помощью экстрактора для болтов. И если это не сработает, вам придется высверлить застежку чуть ниже резьбы в надежде, что вы сможете аккуратно удалить оставшиеся биты, застрявшие в резьбе.

Сломанный крепеж не является чем-то новым, поэтому производители инструментов придумали несколько инновационных способов удаления сломанных болтов и шпилек. У компаний Summit Racing Equipment и Harbour Freight есть ряд решений для ваших проблем с извлечением болтов, и мы собираемся показать вам некоторые из них здесь.

В идеале вы хотите иметь возможность удалить болт или шпильку, сохранив резьбу нетронутой. Если резьба сильно повреждена и не подлежит восстановлению, вам придется отремонтировать или заменить ее, для чего требуется вставка для резьбы катушки, такая как Heli-Coil, которую можно приобрести в Summit Racing Equipment. Вставка Heli-Coil — это умная идея, когда вы высверливаете поврежденную резьбу, нарезаете отверстие и ввинчиваете прецизионную резьбовую вставку Heli-Coil.

Когда вы высверливаете поврежденный крепеж, вы хотите, чтобы отверстие располагалось как можно ближе к мертвой точке, что может быть затруднительно в зависимости от характера повреждения. Для начала сделайте надрез по центру сломанной застежки и просверлите небольшое направляющее отверстие. Вы не хотите ни при каких обстоятельствах сломать экстрактор в застежке. Поскольку экстрактор традиционно тверже, чем большинство сверл, вы никогда не сможете вытащить сломанный болт.

Другой вариант — приварить болт к сломанной застежке и попытаться снять. Недостатком такого подхода является риск приваривания болта к чугунной отливке, что только усугубит проблему. Приваривать болт к сломанной застежке следует только тогда, когда из отливки торчит достаточное количество застежки.

1. Сломанный болт может быть чертовски трудно удалить, в зависимости от того, почему он сломался в первую очередь. Если болт сломался из-за коррозии, шансы на успешное удаление малы, потому что он, вероятно, навсегда застрял. Однако, если он оторвался из-за поломки материала, у вас больше шансов. При натяжении стержня болта его иногда можно снять долотом, как показано, и вывинтить из отверстия.

2. Начните удаление болта с помощью кернера, чтобы отметить направляющую деталь, и запланируйте высверливание болта для вставки экстрактора для болтов.

3. Начните с небольшого пилотного отверстия диаметром 1/8 дюйма, которое будет служить направляющей для будущих сверл большего размера. Вы хотите постепенно рассверливать отверстие для извлечения болта, пока не останется немного стержня болта. Это облегчит снятие болта.

4. Теперь мы используем более крупное сверло на 1/4 дюйма и сверлим немного глубже.

5. 1/4-дюймовое отверстие для экстрактора болтов просверлено и готово для экстрактора, который мы получили от Summit Racing Equipment. Признаемся вам, что эта дыра не мертвая точка.

6. Экстрактор для болтов — это, по сути, сверхкрупная левая резьба, которая ввинчивается в стержень болта для извлечения. Возможно, вам придется осторожно нагреть отливку или ковку, чтобы обеспечить расширение вокруг стержня болта. Вокруг болта также можно использовать проникающую смазку. Что бы вы ни делали, никогда не ломайте экстрактор болта в стержне болта. Поскольку экстрактор для болтов обычно тверже сверла, высверлить его будет невозможно.

7. Стержень болта успешно извлечен. Зажмите его в тиски и снимите экстрактор.

8. Чистая резьба упрощает установку болтов. Используйте резьбонарезной станок (также известный как очиститель резьбы), чтобы очистить грязную или поврежденную резьбу отверстий под болты, используя проникающую смазку. Когда резьба сильно повреждена, вам, возможно, придется выбрать резьбовую вставку Heli-Coil для замены резьбы.

9. Обратите внимание на прорези в этом нарезчике резьбы. Они предназначены для удаления мусора из отверстия под болт, пока вы очищаете резьбу.

10. Пропустите нитенаправитель через отверстие несколько раз, пока не исчезнет весь мусор. Промойте отверстие проникающей смазкой. Пока вы это делаете, зачистите резьбу всех болтовых отверстий в отливке, чтобы обеспечить чистоту.

11. Резьба отверстий для свечей зажигания является еще одним яблоком раздора, особенно на алюминиевых головках. Если резьба повреждена, вы можете прогнать ее, как показано на рисунке. Резьбовые вставки Heli-Coil также доступны для отверстий свечей зажигания, поврежденных и не подлежащих ремонту.

12. Используя проникающую смазку и насадку для резьбы свечи зажигания, аккуратно вверните и выверните насадку, пока она не повернется плавно.

13. Вооружитесь высококачественным сверлом из титана или кобальта от Summit Racing Equipment, которое хорошо иметь под рукой для многих целей. Когда вы высверливаете сломанный крепеж, вам нужно сверхтвердое сверло, чтобы разрезать крепеж. Если вы решите купить сверла по дешевке, они не прослужат долго.

14. Набор из 10 экстракторов для болтов OEM Automotive Tools от Summit представляет собой высококачественный набор, который включает в себя пять правосторонних кобальтовых сверл механической длины и пять конических экстракторов из хромомолибдена. Это то, что вам нужно для широкого спектра упрямых удалений.

15. Набор для извлечения болтов Summit Bust-N-Out (номер по каталогу SUM-

  • 5) выпускается в различных размерах для извлечения сломанных болтов. Каждый специальный концевой твердосплавный борфрез изготавливается для отверстий под болты определенного размера, чтобы должным образом подготовить сломанную поверхность. Это значительно увеличивает вашу способность просверливать сломанный болт по центру, увеличивая шансы на сохранение существующего резьбового отверстия.

    16. Вот Summit Bust-N-Out (PN SUM- 7) для более крупных проблем со сломанными болтами. Красота Bust-N-Out заключается в простоте использования. Здесь есть все, что вам понадобится, чтобы вытащить упрямый сломанный болт или шпильку.

    17. Еще одна проблема, с которой сталкиваются энтузиасты, — это заклинивание свечей зажигания, как на впускном коллекторе Chevrolet. Эти стальные заглушки заедают из-за коррозии разнородных металлов, когда сталь и литой алюминий встречаются вместе. Удаление заклинивших пробок требует большой осторожности. Если вы будете неосторожны, вы можете навсегда повредить литье. Снятие начинается с высверливания заглушки для использования экстрактора.

    18. JGM Performance Engineering осторожно нагревает алюминий, помня о том, что алюминий плавится при температуре 1300 градусов по Фаренгейту. Вы хотите, чтобы он был достаточно горячим, чтобы расширяться вокруг пробки или болта, но не настолько горячим, чтобы расплавить или деформировать отливку. .

    19. Съемник заглушки вставляется сюда, как показано; с легким поворотом против часовой стрелки, чтобы начать. Рекомендуется предварительно пропитать свечу проникающей смазкой за несколько дней, чтобы разрушить связь между сталью и алюминием.

    20. Неподвижная пробка после нагревания алюминия охлаждается сухим льдом, чтобы облегчить сжатие до места, где ее можно ослабить.

    21. Стальная заглушка отвинчена и готова к извлечению. Упорные заглушки часто приходится высверливать там, где их почти не осталось.

    22. Этот набор для извлечения трубных ниппелей Warrior от Harbour Freight предназначен для извлечения трубных ниппелей из фитингов без образования трещин, повреждений или царапин. Экстракторы изготовлены из прочной термообработанной стали и имеют цинковое покрытие для защиты от ржавчины и коррозии.

    23. Набор из пяти инструментов для извлечения болтов Performance Tool от Summit Racing избавляет от необходимости выкручивать застрявшие гайки и болты. Что делает эту работу настолько хорошей, так это захватывающие внутренние края, которые удаляют ржавые, закругленные или окрашенные гайки и болты. Эти высококачественные насадки изготовлены из хромомолибденовой стали, обеспечивающей грубую прочность.

    24. Этот набор экстракторов от Harbour Freight предназначен для удаления сломанных винтов. Конструкция из высокоуглеродистой стали придает этим экстракторам достаточно прочности, чтобы выкрутить самые неподатливые винты.

    25. Катушка Heli-Coil, поставляемая компанией Summit Racing Equipment, уже давно является отраслевым стандартом для ремонта резьбы. Вставки Heli-Coil работают с любым материалом — алюминием, магнием, чугуном, бронзой и другими. Поврежденная резьба может быть восстановлена ​​до состояния «лучше нового» в отверстиях свечей зажигания, топливных впускных патрубках карбюратора, отливках трансмиссии и двигателя, сливных пробках, выпускных и впускных коллекторах, головках цилиндров, тормозных суппортах и ​​компонентах подвески.

  • Leave a Reply

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
