Высота ленточного фундамента: Глубина заложения ленточного фундамента дома

Опубликовано

Содержание

Глубина заложения ленточного фундамента дома



Высота ленточного фундамента
Максимальная высота надземной части монолитного ленточного фундамента при внутреннем заполнении ограниченного лентой пространства грунтом (песком) должна быть равна четырем размерам ширины ленточного фундамента. (Высота фундамента над землей = 4  x  ширина фундамента)

Таблица №19 Рекомендуемые размеры прямоугольных поперечных сечений ленты фундамента (балок).*

Ширина сечения.

Высота сечения, мм

мм

300

400

500

600

700

800

1000

1200

Далее кратно 300

150

+

+















200



+

+

+











300







+

+

+







400











+

+

+



500













+

+



Далее кратно 100















+

+

*Таблица приведена по данным таблицы 3. 2 из пособия по проектированию «Армирование элементов монолитных железобетонных зданий», Москва, 2007.

Например, общая высота подземной и надземной части ленточного фундамента шириной 40 см должна иметь оптимальную высоту от 80 см до 120 см.

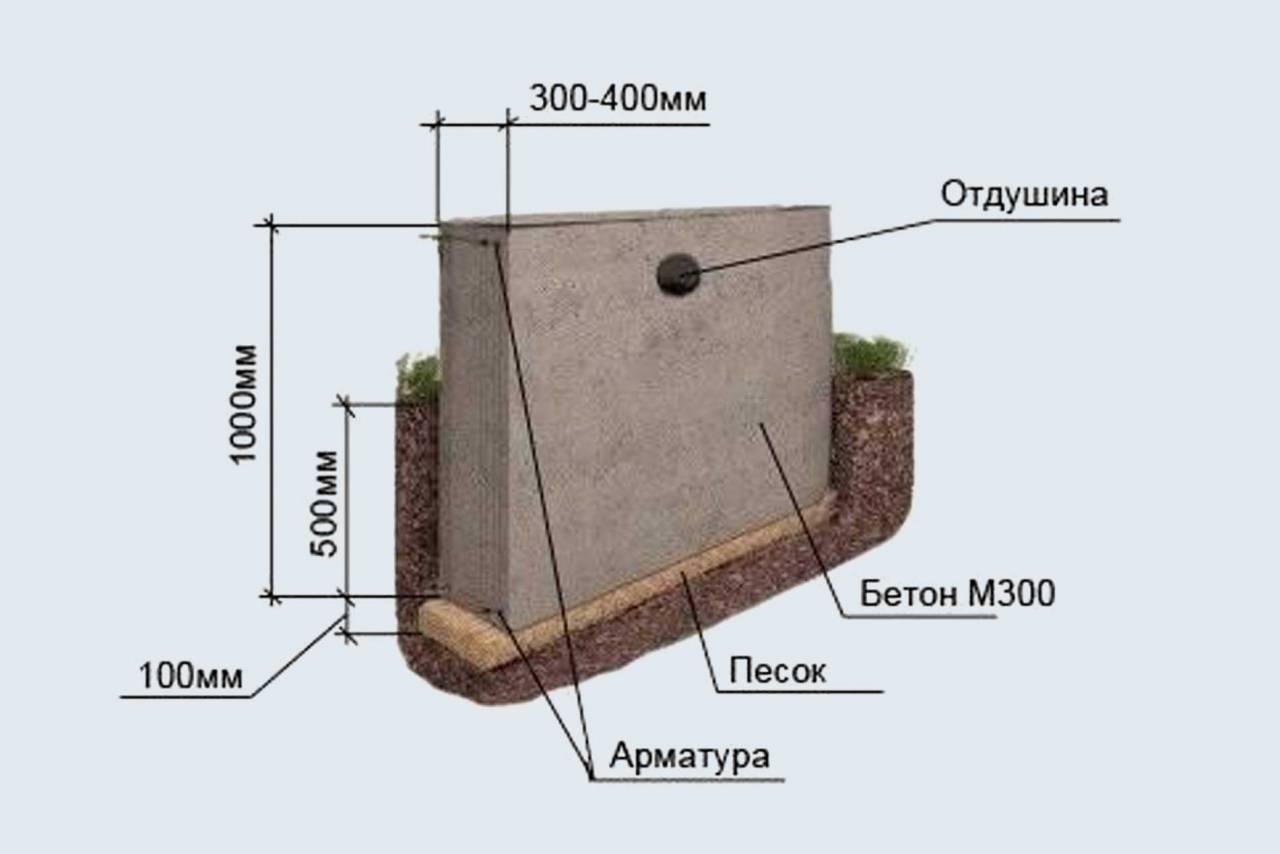

По английским рекомендациям, надземная часть монолитного мелкозаглубленного ленточного фундамента не может быть больше его подземной части, но может быть сколь угодно меньше подземной части фундамента. Самым распространенным вариантом является глубина заложения монолитного мелкозаглубленного ленточного фундамента и его высота над землей равные  50 см, то есть суммарной высотой ленты в 1 метр (если позволяют условия подлежащих грунтов). Если же вам нужен надземный цоколь высотой 80 см, то и подземную часть ленточного фундамента рекомендуется устраивать  глубиной  не менее 80 см.  Эти английские рекомендации (как и многие другие) не подтверждается требованиями российских строительных нормативов, но могут оказаться полезными при конструировании надежных ленточных фундаментов.



Длина здания на ленточном фундаменте
Протяженные здания следует разрезать по всей высоте на отдельные отсеки, длина которых принимается: для слабопучинистых грунтов до 30 м, среднепучинистых — до 25 м и, сильнопучинистых — до 20 м, чрезмерно пучинистых — до 15 м. [ВСН 29-85].



Ширина ленточного фундамента
Минимальная, конструкционно ограниченная, ширина ленты фундамента составляет 15 см, и не менее ширины выступающего из под ленты плеча бетонной подушки [BR 2010 A1/2, пункт 2E2-с], а для ленточных фундаментов для дачных домов минимальная  ширина составляет не менее 25 см — 30 см. Ширина ленточного мелкозаглубленного фундамента не может быть меньше ширины опираемой на нее стены. Минимальная ширина ленточного фундамента для легких садовых построек (беседки, сараи, навесы, небольшие бани) должна быть не менее минимально допустимой ширины железобетонной балки, то есть  15 см.


Кроме минимальных конструкционных ограничений есть еще и требования задаваемые несущими способностями подлежащих под фундаментами грунтов. Удельная нагрузка от здания на единицу площади не должна превышать 70%от несущей способности грунта. Регулировать величину нагрузки можно с помощью площади опоры фундамента на грунт. Чем больше площадь опоры — тем меньше удельная нагрузка, передаваемая на грунт.

Для однокваритрных (индивидуальных)  каркасных жилых домов, которые составляют довольно большую долю всех дачных построек, существуют отдельно прописанные нормы глубины заложения фундаментов в Своде Правил СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом».  Они применимы при одновременном выполнении следующих условий:
пролет балок перекрытия, опирающихся на фундаменты (стены подвалов), не превышает 4,9 м;

расчетные равномерно распределенные нагрузки на перекрытия не превышают 244 кгс/м2;
расчетное сопротивление грунтов составляет не менее 0,75 кгс/см2.

Таблица №20. Минимальная ширина ленточного фундамента для индивидуального каркасного дома.*

Количество перекрытий

Минимальная ширина ленточного фундамента, мм

Минимальная площадь подошвы фундамента

(этажей)

под наружные стены

под наружные стены, обложенные кирпичом

под внутренние стены

под колонны при шаге 3 м, м2

1

250

315

200

0,4

2

350

380

350

0,75

3

450

445

500

1,0

Значения при очень высоком уровне грунтовых вод  (глубины менее ширины фундамента)

Количество перекрытий

Минимальная ширина ленточного фундамента, мм

Минимальная площадь подошвы фундамента

(этажей)

под наружные стены

под наружные стены, обложенные кирпичом

под внутренние стены

под колонны при шаге 3 м, м2

1

500

630

400

0,8

2

700

760

700

1,5

3

900

890

1000

2,0

Примечание: Площадь подошвы фундаментов под колонны, расположенные с шагом, отличающимся от приведенного в таблице, должна приниматься пропорционально уменьшению или увеличению

* Таблица адаптирована с упрощением из Таблицы 5-1 Свода Правил СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»

онлайн калькулятор, расчет размеров глубины, высоты, ширины, периметра

Любое строение должно иметь под собой фундамент. Для того чтобы здание прослужило много лет, очень важно правильно рассчитать параметры фундамента. А для того чтобы сделать все верно, нужно знать определенные характеристики.

Расчет ширины

Для закладки основы здания важно, какой грунт на участке, на каком уровне находятся грунтовые воды, вес самого здания, насколько промерзает земля.

Все работы по проектированию основываются на инженерных расчетах. Это сложные расчеты, поэтому обычно пользуются усредненными значениями нагрузок для вычислений.

Крыша:

  • шифер — 40-50 кг/м2;
  • рубероид — 30-50 кг/м2;
  • черепица — 60-80 кг/м2;
  • листовая сталь — 20-30 кг/м2.

Стены:

  • кирпич — 200-270 кг/м2;
  • железобетон — 300-350 кг/м2;
  • дерево — 70-100 кг/м2;
  • каркас с утеплителем — 30-50 кг/м2.

Высчитать ширину можно по формуле:

Sопор ≥ Рдом/ Qн.сп, где:

Sопор – нижняя опорная площадь;

Рдом — вес здания;

Qн. сп — несущая способность грунта

Несущая способность грунта – это возможность грунта выдерживать нагрузку на 1 см площади.

Для двухэтажного дома

Для двухэтажного дома ширину рассчитывают исходя из ширины кладки и нагрузки, которую будет выдерживать дом. Однако, рассмотрим, какие параметры понадобятся для расчетов.

Во-первых, несущая способность – она должна полностью согласовываться с данным параметром. Во-вторых, толщина несущих стен планируется примерно на 0,1 м меньше, чем ширина основания. В-третьих, расстояние между фундаментом и армирующей сеткой должно быть 200 мм.

Для того чтобы совершенно точно рассчитать ширину фундамента, нужны такие значения, как вес, объем и площадь всего фундамента.

Наиболее точно рассчитать ширину сможет только специалист, они советуют тем, кто строит дом сам, брать за отправную точку ширину ленты фундамента 400 мм. Некоторые специалисты советуют просто делать ленту фундамента шире на 100 мм, чем предполагаемая ширина стен. Еще один способ определения ширины – подбор нагрузки так, чтобы на каждые 2 см фундамента приходилось не более 2 кг веса дома.

Для дома из бруса

Для дома из бруса ширина рассчитывается исходя, как говорилось выше, из ширины бруса, нагрузки на фундамент и качества грунта. Возьмем, к примеру, дом размером 6х8 м, размер бруса 15х15 см, ширина утеплителя 40 мм, наружной отделки 360 мм.

Рассчитать ширину ленты фундамента можно по очень простой формуле, примерно такой:

Ш = Б + У + О, где

Ш – ширина фундамента;

Б – ширина бруса;

У – ширина утеплителя;

О – ширина отделочного материала

В нашем случае складываем: 15 + 4 + 36 = 55. Получается, что ширина ленты должна быть 55 см.

Важно! Если на участке слабый, рыхлый грунт, то при установке фундамента советуем углубить его примерно на 80 см. Ширину подошвы можно сделать больше, чем верх ленты.

Для дома из пеноблоков

Для дома из пеноблоков не обязательно строить тяжелый громоздкий фундамент, так как этот материал достаточно легкий. Глубина расположения основания под дом может быть не ниже 60 см. Ширина делается больше ширины несущих стен на 10 см.

Для каркасного дома

Для каркасного дома свойственна легкость и надежность. Возводить его можно на любых почвах, фундамент заглубляется на 50 см. Толщина основания для данного типа дома должна быть равна толщине стен. Для тех, кто хочет рассчитать размеры с высокой точностью, можно предложить формулу:

Шф = Н: (С – В), где

Шф – ширина фундамента,

Н – нагрузка на площадь внешняя,

С – значение сопротивления грунта;

В – значение, учитывающее самую меньшую величину веса почвы.

Расчет высоты

По СНиПам фундамент должен выступать над землей не менее 20 см, однако, на практике, при учитывании главного параметра – глубины промерзания почвы, эта величина увеличивается до 30-35 см.

Чем глубже уровень промерзания, тем больше должна быть высота фундамента. При промерзании до 3 м, высота фундамента может доходить до 1м.

Для двухэтажного здания выбор высоты выступа фундамента над землей совершенно не важен, этажность никоим образом не влияет на устойчивость или прочность здания. При постройке руководствуются удобством сооружения входа в здание.

По нормам, при входе должно быть не меньше 3-х ступеней, а это возможно при оптимальном значении 35-40 см. Такой выступ выполняет еще одну функцию – защищает конструкции от постоянного воздействия грунтовых и атмосферных осадков. Также для того, чтобы вода не оказывала разрушительного действия на основание дома по окончании строительства желательно сделать отмостку вокруг здания.

Минимальным значением считается высота над землей – 35-40 см, но если фундамент будет выше этих значений, то это допустимо. Единственное условие – высота выступа не должна превышать ширину фундамента.

Подведем итог: фундамент – главная часть сооружения, от которого зависит долговечность здания. Поэтому подходить к его сооружению надо ответственно, точно производя расчеты и придерживаясь существующих норм и правил в строительстве.

Только в этом случае возводимое здание будет надежным, долго прослужит и станет надежным прибежищем.

Как правильно рассчитать размеры фундаменты Вы можете узнать, посмотрев следующее видео:

  • Автор: Марина Романенко
