Wago клеммники как пользоваться: Как правильно пользоваться соединительными клеммниками Wago – СамЭлектрик.ру

Как пользоваться клеммами WAGO . Электропара

Среди множества способов соединения проводов особенно выделяется метод, при котором используются самозажимные пружинные клеммы WAGO. К недостаткам клемм можно отнести только их более высокую стоимость, однако с учетом их несомненных преимуществ можно смело заявить – WAGO являются оптимальным вариантом при работе с проводкой, ведь безопасность и долговечность при создании системы проводов и кабелей являются приоритетными задачами.

С помощью клеммников Ваго можно добиться аккуратных и незаметных соединений, не затратив при этом много времени, в отличие от метода с пайкой или скруткой. Если же брать в сравнение стандартные клеммные колодки, работа с которыми требует еще и фактически ювелирной работы, то перевес, несомненно, будет в пользу WAGO. Основные достоинства современных пружинных клемм:

• быстрая скорость работы – нет необходимости долго вкручивать маленькие винтики, которые могут пережать провод или не дотянуть его, достаточно лишь вставить подготовленный конец провода в отверстие клеммы;
• больше возможностей при электромонтаже – можно соединять вместе различные виды проводов (медь, алюминий), чего нельзя делать через пайку;
• некоторые модели клемм WAGO можно использовать много раз;
• легко проверить состояние электрической цепи – если с обычной пайкой нужно сначала размотать изоленту и лишь после этого можно добраться до контакта, то с современными клеммами не придется возиться, ведь они имеют в конструкции специальное отверстие для щупа тестера;
• вам не потребуется изолировать концы кабеля – эту работу за вас сделает клемма.

Как соединять провода с помощью клемм

Прежде всего, нужно заметить, что клеммы WAGO бывают одноразовыми (неразъемными) и многоразовыми (разъемные). Одноразовые клеммы, как понятно из названия, можно использовать только один раз на одну точку. Не стоит пытаться устанавливать клемму повторно, это делать нельзя, поскольку конструкция не предусматривает таких операций – контакт деформируется, и качество контакта не гарантируется.

Пользоваться неразъемными клеммами WAGO очень легко – вам нужно лишь зачистить конец провода и вставить его в рабочее отверстие клеммы. При этом входящая в состав устройства пружина срабатывает и намертво зажимает провод.

К недостаткам одноразовых моделей можно отнести менее широкие возможности – таким способом можно соединять лишь монолитные (одножильные) провода. Если уж возникла необходимость соединения многожильных проводников, то их концы сначала нужно подвергнуть опрессовке.

Многоразовые клеммники подходят для соединения любых проводов, причем оба провода могут различаться по техническим характеристикам – разное количество жил, разный диаметр и даже количество проводников.

При использовании многоразовых клемм каждый проводник вставляется в отдельное отверстие, при этом можно работать только с проводами сечением не более 4,0 мм2. Сначала зачищается старая изоляция на 1-1,5 см. Затем нужно приподнять оранжевый зажим, вставить провод в разъем и отпустить зажим. Все очень просто, больше вам ничего делать не придется. При соединении многожильных проводников нет необходимости в опрессовке. Кстати, с помощью оранжевого зажима можно быстро разъединить контакт для проведения диагностики цепи.

Особенности и применение клемм

Клеммы Ваго являются надежными и долговечными устройствами, произведенными из качественных материалов. Основной рабочий элемент (зажимные пружины) из хромоникелевой стали, не подверженной коррозии. Пластиковый корпус может нагреваться до 170°С. Некоторые модели имеют в составе конструкции специальную токопроводящую пасту, которая обеспечивает защиту проводов от электрических эрозий.

Клеммы WAGO можно использовать как для распаячных коробок, так и для монтажа осветительного оборудования.

В коробке клемма легко помещается, ее не приходится буквально впихивать  туда, как это бывает с обычными колодками. Минимум движений, удобство работы – ведь в коробке и так мало места, а если проводить там манипуляции со скруткой или клеммником, стоя на стремянке, на рабочий процесс уходит много времени. Теперь вы знаете, как пользоваться пружинными клеммами WAGO, попробуйте их в действии хотя бы один раз, и вы уже не захотите соединять провода дедовскими способами!

Wago клеммники, как пользоваться

Соединительные клеммы Wago – это устройства, используемые для соединения проводов в распаечных коробках, электрощитах и других распределительных устройствах. В статье мы рассмотрим проходные или пружинные клеммники, их технические характеристики и принципы монтажа.

Производитель клемм Wago

Клеммники Wago производятся на заводе компании Wago Kontakttechnik GmbH, крупнейшего производителя различных видов безвинтовых соединений в Германии. Фирма была основана более 60 лет назад и с тех пользуется большой популярностью, о чем говорит высокий спрос на ее продукцию.

Разработчики WKG провели множество исследований в области поиска альтернативы винтовому соединению кабелей и проводов, в результате чего им удалось создать пружинную безвинтовую соединительную систему.

Сфера применения, принципы использования и монтажа

Клеммники Wago значительно ускоряют процесс монтажа жил кабелей и проводов, сохраняя при этом высокую надежность соединений. Благодаря этим качествам они нашли широкое применение в производстве, строительстве, а также в быту. Монтаж клемм не вызывает проблем и вполне под силу неопытным мастерам.

В быту чаще всего используются клеммы Wago серии 222 на 3 и 5 соединений. Они применяются для соединения проводов в распределительных коробках для организации освещения и сигнализации.

Принцип использования клеммников Wago указан на их корпусе:

• зачищенная жила вставляется в гнездо клеммы;
• жила фиксируется с помощью зажимного механизма.

Проходные клеммы и их технические характеристики

В промышленности чаще всего используются проходные клеммники Wago, которые монтируются на DIN-рейки.

Максимальные технические характеристики:

• пропускная возможность тока – 232 Ампер;
• гарантируемое напряжение – 1 тысяча Вольт;
• пиковое напряжение – 8 тысяч Вольт;
• сечение проводника – 95 квадратных миллиметров.

Преимущества клеммников Wago

Основные достоинства клемм Wago:

1.Универсальность. Возможность монтажа проводников из различных материалов и различного сечения.

2.Высокая скорость монтажа. Фиксация жил кабеля занимает всего несколько секунд.

3.Не требуется использования дополнительной изоляции.

4.Быстрый демонтаж соединений.

5.Возможность диагностики цепи без ее разрыва.

6.Высокая ударопрочность и устойчивость к вибрациям

7.Эстетичность соединений.

Типы контактных групп

Контакт Push Wire представляет собой пружину, выполняющую две функции:

• давление на провод и плотное его соединение с токонесущей шиной;
• предотвращение самопроизвольного отсоединения провода.

Пружина устанавливается под пологим углом, благодаря чему провод из контакта гораздо труднее вытащить, чем вставить. При растяжении, пружина всем торцом упирается в провод. Контактная группа Push Wire не предназначена для частого извлечения.

Второй тип контакта клемм Wago – это Cage Clamp. Он имеет изогнутую пружину с прямоугольным окном ввода, через которое провод соединяется с токонесущей жилой. Сила упругости пружины крепко прижимает их друг к другу. При надавливании на верх пружины, окно открывается и провод свободно извлекается. Cage Clamp можно использовать многократно без потери функциональных возможностей.

Соединительная клемма wago как пользоваться — советы электрика

Клеммники Wago. Виды и устройство. Применение и как выбрать

Существует множество различных способов соединения проводов в бытовой электрической сети. Но более современным способом является использование различных самозажимных клемм, которые в последнее время приходят на помощь электромонтерам.

Наиболее популярными и качественными изделиями такого типа на рынке электротоваров стали клеммники Wago.

Обратите внимание

Они известны как устройства для простого и быстрого монтажа алюминиевых и медных проводов в электрической сети без использования инструментов и вспомогательных материалов.

Немецкая фирма Wago является крупным производителем безвинтовых пружинных соединителей и разъемных клемм для качественного соединения разных видов проводов. Идея соединения проводов силой пружины принадлежит именно этой компании.

Конструктивные особенности и характеристики

Клеммник изготавливается в виде плоско-пружинного зажима, который воздействует на поверхность токоведущей жилы провода, не повреждая ее. Этот соединительный зажим создает качественный контакт с помощью узконаправленной зажимной силы, создающей по всей площади контакта низкое сопротивление.

Токонесущие рейки изготавливаются из пружинной электролитной меди, луженой снаружи.

Поверхность покрывают специальным сплавом олова и свинца, что обеспечивает надежность защиты покрытия от коррозии на длительный срок.

Зажимные пружины изготавливают из высокопрочной хромоникелевой стали. В качестве изоляционных диэлектрических материалов применяют полиамид, который имеет следующие достоинства:

• Не поддерживает горение.
• Обладает свойством самозатухания.
• Не подвержен коррозии.

Такие клеммники Wago допускается использовать даже при морозах, достигающих -35 градусов. Верхняя граница рабочего температурного интервала может достигать до 200 градусов, в зависимости от исполнения.

Клеммные зажимы такого вида используются как в бытовых электромонтажных работах, так и в условиях промышленности. Поэтому их технические параметры имеют широкие границы:

• Диапазон рабочих токов – от 6 до 323 ампер.
• Напряжение – от 100 до 1000 вольт.
• Допустимые сечения жил – от 0,08 до 95 мм2.

Разновидности

Все производимые клеммники Wago классифицируются по виду проводников, для которых они предназначены, а также по другим особенностям устройства.

По виду зажима пружинные клеммники Wago делятся на:

• Плоскопружинные (жила фиксируется упругой пластиной).
• Плоские зажимы CAGE CLAMP.
• Врезные зажимы FIT-CLAMP.

Клеммники Wago больше всего используются для соединения проводов в щитках и распредкоробках, а также для подключения приборов освещения.

Серия 773

Это бюджетный вариант соединительных клемм, имеющих обозначение «Wago-733». Такой вид служит для одноразового неразъемного соединения жил. Рычажка для отсоединения провода в этой конструкции нет, жила фиксируется в корпусе внутренним пружинным замком. Он закусывает жилу и не позволяет ей выйти обратно.

Клеммники 773 серии могут работать под нагрузкой тока до 20 ампер, и напряжением до 400 вольт. Их используют для соединения одножильных проводов. Некоторые их исполнения изготавливаются с пастой внутри. Она обеспечивает защиту от окисления и позволяет соединять алюминиевые провода, имеет серый цвет корпуса.

Зажимы, в которых нет защитной пасты, изготавливают с прозрачным пластиковым корпусом, они являются более удобными, позволяют контролировать соединение токоведущей жилы, и качество ее крепления в корпусе.

Для соединения алюминиевых и медных проводов в зажимах 773 серии имеется два варианта:

1. Приобрести клеммник без пасты и отдельно купить пасту, которую нужно ввести в отверстие для алюминиевой жилы.
2. Приобрести клеммник с пастой и в одном из гнезд, где будет соединяться медный провод, удалить пасту.

Процедура подключения провода к клеммнику простая, и заключается в том, что зачищается слой изоляции на длине 1 см и жила провода вставляется в гнездо до упора. Больше ничего делать не нужно. Вытащить провод обратно, конечно можно, для этого его нужно немного покручивать и тянуть назад со значительным усилием.

Однако в будущем такой зажим будет уже непригоден, при вытаскивании проводника в нем приходит в негодность фиксирующий контакт. 773 серия рассчитана на соединение проводов в количестве от 2 до 7 штук.

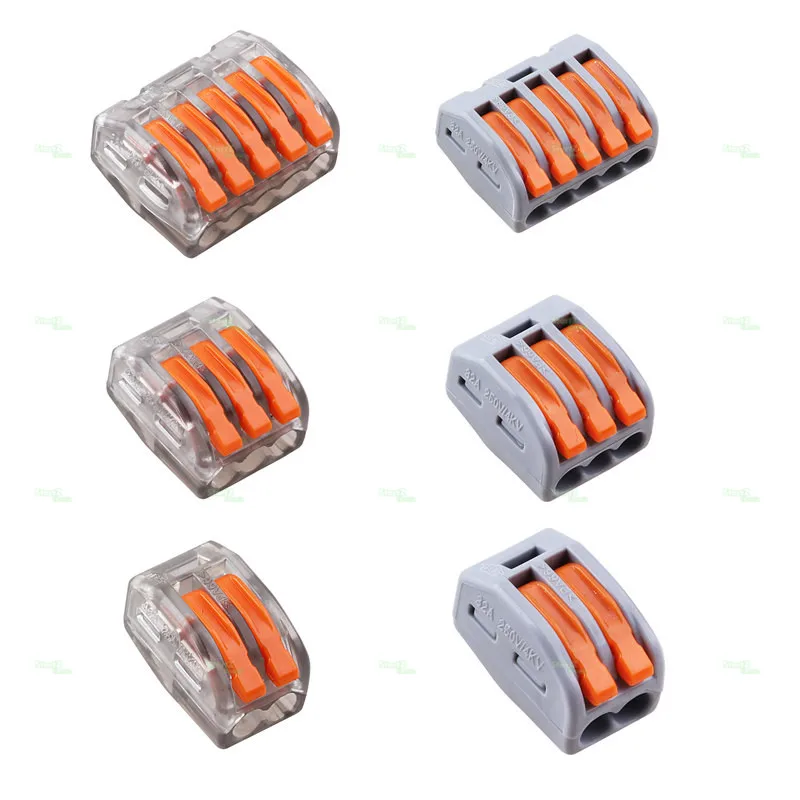

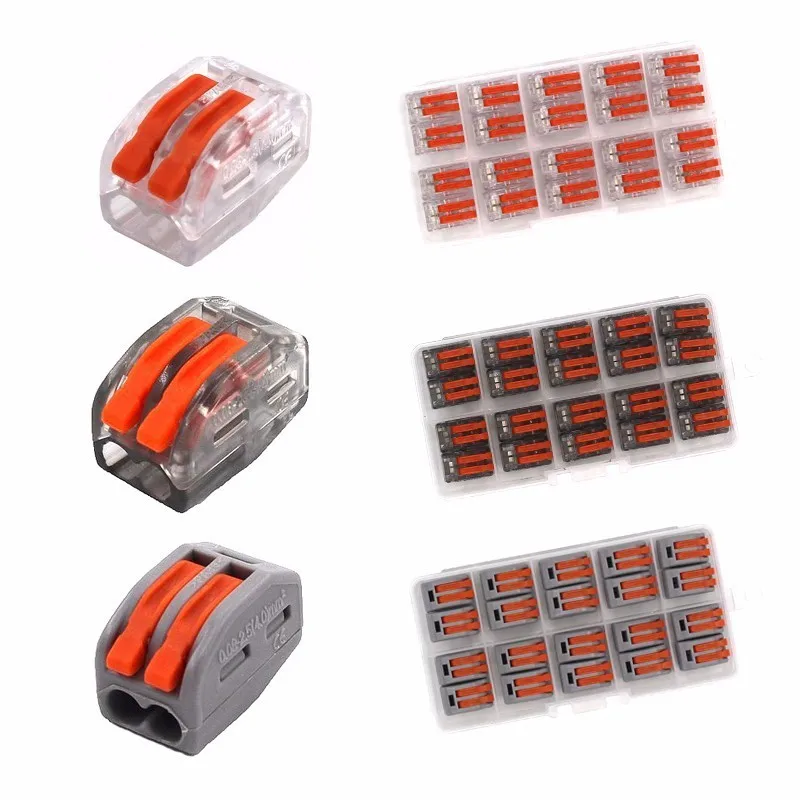

Серия 222

Такой тип клеммников служит для соединения многожильных проводов.

Преимущества

• Рычажковое устройство надежно закрепляет провод в зажиме.
• Многоразовое применение.
• Возможность быстрого выявления неисправностей в электрической сети. Для прозвонки и нахождения поврежденного участка, необходимо вытащить провод из клеммника, прозвонить цепь, если все исправно, то снова вставить провод в зажим. При соединении проводов скруткой, для проверки цепи нужно снимать изоляцию со скрутки, раскрутить проводники, и далее снова скрутить, и замотать изолентой.
• Клеммники Wago серии 222 оснащены прямоугольным отверстием для возможности подключения щупа мультиметра и выявления ноля и фазы, а также для определения состояния контакта.

Рычажки клеммников этой серии выполняются оранжевого цвета. Подключение проводов также простое: рычажок поднимается, отжимая упругий зажим, токоведущая жила вставляется в гнездо, рычажок опускается, чем надежно закрепляет жилу.

222 серия зажимов позволяет соединять одножильные проводники с многожильными, производится без защитной пасты, может работать при напряжении 380 вольт, и силе тока до 32 ампер, используется для выполнения соединений проводов в распредкоробках, а также для подключения приборов освещения.

Серия 273

Позволяет соединять до трех штук проводников сечением 1,5-4 мм2. Внутри корпуса имеется паста для защиты алюминиевой проводки.

Серия 274

Служит для коммутации цепей приборов освещения, и рассчитана для проводов сечением 0,5-2,5 мм2. Имеются модели с наличием пасты.

Серия 243

Относится к «микрозажимам». Они рассчитаны на ток, не превышающий 6 ампер.

Серия 862

Применяются для коммутации медных проводов, с возможностью соединения от 2 до 5 проводников сечением 0,5-2,5 мм2. В корпусе имеются крепежные отверстия для саморезов.

Также производятся клеммники Wago серии «s», которые позволяют соединять проводники без снятия изоляции. Коммутация осуществляется путем врезного контакта, что является новой разработкой немецкой компании. Это намного ускоряет и упрощает монтаж электрических цепей.

Достоинства

• Место соединения проводов не нуждается в дополнительной изоляции.
• Для каждого проводника предусмотрен отдельный зажим.
• При эксплуатации нет необходимости в их обслуживании.
• Чтобы соединить провода электромонтеру не требуется приложения значительных усилий, либо приобретать специальные навыки и знания. Монтаж проводов выполняется аккуратно и быстро, не требуется использовать никакой инструмент. Это является большим их преимуществом, когда электрическая цепь монтируется в больших масштабах и тяжелых условиях, либо при плохой освещенности.
• Место контакта защищено от окисления токоведущих жил.
• При работе клеммники обладают высокой безопасностью, не допуская прикосновения человека к незащищенным токоведущим элементам.
• Пружины в конструкции зажимов обеспечивают клеммникам устойчивость к вибрациям и ударную прочность.
• Небольшие габаритные размеры.
• Возможность повторного применения для соединения проводов.
• Возможность коммутации проводников из разных металлов.
• Эстетичный вид и порядок в распределительной коробке.
• Клеммники Wago рассчитаны для определенного сечения проводов, поэтому усилие зажима имеет оптимальную величину. Благодаря такому фактору исключен риск повреждения проводов или их деформации, что позволяет создать надежную коммутацию на весь срок службы.
• Допускается их применение в условиях высокой температуры, агрессивных сред, горюче-смазочных материалов и повышенной влажности.

Недостатки

Единственным отрицательным фактором является то, что зажимы должны находиться в местах, где удобно производить их осмотр и обслуживание в любое время. Однако этот недостаток имеется не только у таких клеммников, но и у других коммутационных устройств.

Как использовать клеммники Wago

Такие зажимы широко применяются для подключения приборов освещения, а также в других местах, где есть ограничение тока 10 ампер. При использовании клеммников не требуется особых знаний.

Если нагрузка в электрической цепи не более 20 ампер, то основным требованием является чистота соединяемых токоведущих жил.

Также в электрической цепи необходимо наличие автоматов защиты номиналом 20 ампер.

Важно

Если нагрузка в цепи предполагается более 25 ампер, то использование таких клеммников нецелесообразно. Лучше применять опрессовку, сварку или пайку проводов.

Можно самому усилить надежность клеммника. Если нагрузка слишком велика, и достигает предельных значений, то можно применить следующий способ. Нужно зачистить жилы проводов на 2 см и вставить их в зажим.

Далее, необходимо вращать клеммник по часовой стрелке, закручивая оголенную часть жил, затем заизолировать изолентой. Специалисты утверждают, что после этого надежность контакта значительно повышается.

Подделка и оригинал

Компания производитель Wago зарекомендовала себя наилучшим образом на рынке электрических товаров. Чтобы не приобрести дешевую китайскую подделку, следует изучить все отличительные особенности таких зажимов китайского и немецкого изготовления. Вначале рассмотрим то, что можно определить непосредственно при визуальном осмотре в магазине.

• Если посмотреть на торец этого изделия, то на оригинале должна быть маркировка «Wago», а на изделии производства Китая такой надписи не будет.
• На китайском зажиме оранжевые рычажки имеют темноватый, или даже грязноватый оттенок оранжевого цвета, в отличие от немецкого клеммника, у которого все детали имеют светлые и яркие тона.
• С задней стороны клеммника оригинальная компания изготовитель обычно размещает инструкцию в виде схемы по применению и указывает длину зачистки изоляции. На китайской модели задняя сторона не имеет никаких надписей и схем.
• Оригинальные клеммники Wago имеют сбоку указания двух значений – номинальный рабочий ток и напряжение, в отличие от изделия из Китая, у которого указано только напряжение.

Если посмотреть оба сравниваемых изделия внутри, то сначала можно не заметить разницы. Однако, если вытащить контактную планку, можно увидеть, что на китайском изделии эта планка выполнена из более тонкого металла, по сравнению с немецким. Если к этой планке прикоснуться магнитом, то оригинальная не будет притягиваться к нему, в отличие от китайской подделки.

В бытовой электрической сети существует много мест для использования таких удобных коммутационных зажимов, поэтому следует подумать над применением современных технологий и отказаться от старых дедовских способов.

Похожие темы:

Источник: https://tehpribory.ru/glavnaia/materialy/klemmniki-wago.html

Wago клеммники

Экспресс клеммники от мирового лидера Wago уже давно зарекомендовали себя, как надежное решение по монтажу электрической проводки на основе одножильных или многожильным медных кабелей, алюминиевых проводников и даже при вариантах их комбинированного соединения.

Сама клемма представляет собой плоскопружинный зажим, но в исполнении от Wago она приобрела следующие достоинства:

• Для каждого провода предусмотрен отдельный клеммный зажим
• Качество подключения кабеля исключает “человеческий фактор” неаккуратного монтажа
• Проводники не сминаются и не повреждаются
• Безупречная защита от прикосновения к токонесущим частям
• Компактный размер

Основное достоинство-это надежность и безопасность. Ведь если Вы монтируете скрытую проводку подвесного потолка из гипсокартона, то хочется надеяться, что она не замкнет на профиль, не перегорит в клеммнике и не доставит других неприятных сюрпризов.

Не смотря на надежность, все разъемные соединения в том числе и на клеммниках Ваго должны иметь возможность доступа и контроля.

Среди клемм Wago существуют несколько серий, предназначенных для определенного типа кабеля (проводников), с пастой заполняющей внутренний объем или без. Разобраться достаточно трудно.

В свое время, я поверил консультанту из магазина и купил клеммники с пастой. Как оказалось, зря поверил. Они не предназначены для медного провода.

И так, чтобы избежать подобных ошибок и разочарований, рассмотрим все возможные варианты из каталога Wago.

Клеммники 773 серии

Без пасты предназначены для соединения одножильных медных проводников, сечением от 1 до 2,5 мм, в распаячных коробках, подрозетниках и т.п. Возможно присоединение многожильного медного провода, но только при использовании наконечника.

Вариант с пастой используется для соединения кабелей с алюминиевым проводником, их легко отличить по серому цвету корпуса. Без пасты, имеет прозрачный корпус с цветной вставкой. Основные характеристики в таблице.

Клеммники wago 222 серии

Следующая наиболее распространенная и универсальная серия клемм. Продается повсеместно в строительных гипермаркетах, типа оби и похожих, по заоблачным ценам за упаковку с не оптимальным количеством штук. Поэтому я покупаю их в специализированных магазинах, без упаковки и требуемое количество.

Клеммники хороши при комбинированном соединении одножильных и многожильных проводов и могут быть использованы при сечении провода от 0.08мм до 4мм. При токе до 32А и напряжении до 380В. Выпускаются только без пасты. Применяются, как в распаячных коробках так и для присоединения осветительных устройств.

К примеру, я их использовал при подключении точечных светильников на потолке из ПВХ панелей.

Что делать, если требуется соединить медный и алюминиевые проводники

Для одножильных проводников при использовании клеммников 773 серии существуют два решения.

1. Покупаем клеммы без пасты, в гнездо для алюминия вносим токопроводящую пасту (приобретается отдельно)
2. Используем клеммник с пастой, но максимально вычищаем её из гнезда для медного проводника.

В случае применения 222 серии, вариант один.

1. Присоединение алюминиевого проводника производим только с заполнением гнезда токопроводящей пастой.

Клеммники Wago тип 224,243 и 862

Серия 224 реже встречается, но используются также в электрических цепях для соединения одно и многожильных медных и алюминиевых проводников.

243я микросерия для одножильных медных проводников с сечением от 0,6 до 0,8мм. Применяется в слаботочных цепях, видеонаблюдения, охраны и т.п. С помощью пазов на корпусе могут быть собраны в блоки.

С 862 серией я не встречался, по описанию: четырехпроводная клемма позволяющая соединять медные одножильные и многожильные проводники.

Как пользоваться клеммниками Wago

Для 773 серии и аналогичных.

Зачищаем изоляцию на 12мм и вводим проводник до упора в гнездо клемника. Чтобы отсоединить проводник, тянем его и одновременно покручиваем. Аккуратно без чрезмерных усилий.

Для 222 серии.

Освободили проводник от изоляции на 10мм, откинули “флажок”, ввели кабель и закрыли. Отсоединять гораздо проще, чем предыдущую серию, открыли “флажок” и вытянули.

Для проверки электрических цепей используется отверстие в корпусе клеммников Wago.

Источник: http://remontofil.ru/wago-klemmniki.html

Как пользоваться клеммами WAGO

Среди множества способов соединения проводов особенно выделяется метод, при котором используются самозажимные пружинные клеммы WAGO.

К недостаткам клемм можно отнести только их более высокую стоимость, однако с учетом их несомненных преимуществ можно смело заявить – WAGO являются оптимальным вариантом при работе с проводкой, ведь безопасность и долговечность при создании системы проводов и кабелей являются приоритетными задачами.

С помощью клеммников Ваго можно добиться аккуратных и незаметных соединений, не затратив при этом много времени, в отличие от метода с пайкой или скруткой. Если же брать в сравнение стандартные клеммные колодки, работа с которыми требует еще и фактически ювелирной работы, то перевес, несомненно, будет в пользу WAGO. Основные достоинства современных пружинных клемм:

• быстрая скорость работы – нет необходимости долго вкручивать маленькие винтики, которые могут пережать провод или не дотянуть его, достаточно лишь вставить подготовленный конец провода в отверстие клеммы;
• больше возможностей при электромонтаже – можно соединять вместе различные виды проводов (медь, алюминий), чего нельзя делать через пайку;
• некоторые модели клемм WAGO можно использовать много раз;
• легко проверить состояние электрической цепи – если с обычной пайкой нужно сначала размотать изоленту и лишь после этого можно добраться до контакта, то с современными клеммами не придется возиться, ведь они имеют в конструкции специальное отверстие для щупа тестера;
• вам не потребуется изолировать концы кабеля – эту работу за вас сделает клемма.

Как соединять провода с помощью клемм

Прежде всего, нужно заметить, что клеммы WAGO бывают одноразовыми (неразъемными) и многоразовыми (разъемные).

Одноразовые клеммы, как понятно из названия, можно использовать только один раз на одну точку.

Не стоит пытаться устанавливать клемму повторно, это делать нельзя, поскольку конструкция не предусматривает таких операций – контакт деформируется, и качество контакта не гарантируется.

Пользоваться неразъемными клеммами WAGO очень легко – вам нужно лишь зачистить конец провода и вставить его в рабочее отверстие клеммы. При этом входящая в состав устройства пружина срабатывает и намертво зажимает провод.

К недостаткам одноразовых моделей можно отнести менее широкие возможности – таким способом можно соединять лишь монолитные (одножильные) провода. Если уж возникла необходимость соединения многожильных проводников, то их концы сначала нужно подвергнуть опрессовке.

Многоразовые клеммники подходят для соединения любых проводов, причем оба провода могут различаться по техническим характеристикам – разное количество жил, разный диаметр и даже количество проводников.

Совет

При использовании многоразовых клемм каждый проводник вставляется в отдельное отверстие, при этом можно работать только с проводами сечением не более 4,0 мм2. Сначала зачищается старая изоляция на 1-1,5 см.

Затем нужно приподнять оранжевый зажим, вставить провод в разъем и отпустить зажим. Все очень просто, больше вам ничего делать не придется. При соединении многожильных проводников нет необходимости в опрессовке.

Кстати, с помощью оранжевого зажима можно быстро разъединить контакт для проведения диагностики цепи.

Особенности и применение клемм

Клеммы Ваго являются надежными и долговечными устройствами, произведенными из качественных материалов. Основной рабочий элемент (зажимные пружины) из хромоникелевой стали, не подверженной коррозии. Пластиковый корпус может нагреваться до 170°С. Некоторые модели имеют в составе конструкции специальную токопроводящую пасту, которая обеспечивает защиту проводов от электрических эрозий.

Клеммы WAGO можно использовать как для распаячных коробок, так и для монтажа осветительного оборудования. В коробке клемма легко помещается, ее не приходится буквально впихивать  туда, как это бывает с обычными колодками.

Минимум движений, удобство работы – ведь в коробке и так мало места, а если проводить там манипуляции со скруткой или клеммником, стоя на стремянке, на рабочий процесс уходит много времени.

Теперь вы знаете, как пользоваться пружинными клеммами WAGO, попробуйте их в действии хотя бы один раз, и вы уже не захотите соединять провода дедовскими способами!

Источник: https://electropara.ru/articles/klemmi-wago-sovremenniy-sposob-soedineniya-provodov/

Советы по монтажу электрики в ванной комнате с помощью клеммы WAGO

Занимался на днях переносом выключателей и розетки в ванной комнате. «Собрал» их вместе, объединив единой рамкой Wessen 59 на четыре окна: выключатель света на кухне, в ванной комнате, в туалете и розетку.

Изменение места размещения розетки и выключателей естественно потребовало замены проводки от них до ближайшей проходной клеммной коробки.

Так как проводка в квартире выполнена алюминиевой «лапшой», а новые провода (ВВГнг 2х2,5) медные, то других вариантов для соединения меди и алюминия кроме как клеммы WAGO я даже и не рассматривал.

Обратите внимание

В магазине купил нужное количество одноразовых клемм WAGO на 6 и на 2 гнезда под соединяемые провода со специальной пастой внутри гнезд. Эта паста служит для улучшения электрического контакта клеммы и провода, вставленного в гнездо клеммы.

Кроме того, вроде как, эта паста разрушает слой окислов на поверхности жил алюминиевых проводов, что, несомненно, способствует улучшению контакта.

Когда дело дошло до монтажа, обратил внимание, что в некоторых клеммах с двумя гнездами почему то отсутствует паста или ее очень мало, по сравнению с тем, сколько ее было в клеммах WAGO, которые я использовал раньше.

Стал рассматривать маркировку на клеммах и вместо надписи WAGO 773-302, которую привык видеть на этих клеммах, увидел надпись WAGO Navigator NTC-AC-2! В общем очередной «аналог» клеммников WAGO китайского производства, причем похоже не самый лучший.

Порылся в ящиках и нашел старые добрые клеммы 773-302. Их в итоге и поставил. А вот резервных шестиконтактных клемм у меня не оказалось, поэтому пришлось ставить Navigator. Тем более, что в шестиконтактных клеммах проблем с «недовесом» пасты не было.

После того как собрал проводку устроил маленький burn-тест. Включил во вновь установленную розетку масляный обогреватель мощностью 2,5 кВт и включил свет на кухне, в ванной и в туалете.

После 15 минут работы одна узловая шестиконтактная клемма (на фазе) нагрелась примерно до 40°С и продолжала нагреваться, что, естественно, ничего хорошего означать не могло.

Уже было хотел выкусывать новые шестиконтактные клеммы Navigator, но потом решил попробовать глубже вставить провода в гнезда (а вставляются они с хорошим первоначальным усилием). Один провод удалось просунуть вглубь еще миллиметра на четыре. Но этого оказалось достаточно, чтобы при повторном тестировании на нагрев все клеммы WAGO остались холодными.

На всякий случай добавил еще нагрузки — включил 800 ваттную микроволновку. Пятнадцать минут работы с нагрузкой 3,3 кВт также не повлияло на нагрев клемм. Но все же еще 3 дня не закрывал и не замазывал шпаклевкой клеммную проходную коробку, по 12 часов тестируя проводку обогревателем (с периодическим включением печи СВЧ), изредка проверяя температуру клемм.

Температура всегда была в норме.

Важно

Кстати, на множестве интернет-форумов отношение к клеммам WAGO как обычно не определенное. Одни говорят, что WAGO можно ставить только на освещение — мол на большее они не способны (и это при заявленных производителем 24А при 220В!). И рекомендуют вместо «всяких клемм» применять обычную скрытку и пластиковые колпачки.

Но по ПУЭ скрутка без последующей спайки или сварки проводов запрещена. Моя старая алюминиевая проводка была собрана в далеких 80-ых на скрутку, но с последующей сваркой. Другие говорят, что WAGO лучшее, что было придумано для соединения проводов. И я с этим полностью согласен. Главное, правильно подготовить провод.

Изоляцию на жиле провода нужно зачистить на длину 12 мм от края провода. Кончик жилы провода подрезать, предварительно надкусив жилу со всех сторон по кругу бокорезами. ПВХ изоляция должна иметь цилиндрическую форму — при разделке алюминиевой лапши не забудьте заподлицо подрезать ПВХ перегородку между проводами кабеля.

Так что клеммы WAGO Navigator NTC-AC-6 вполне сносная замена фирменным WAGO 773-306. Нужно только при покупке проверить, что китайцы не забыли залить пасту во все гнезда клеммы. Ведь если вы платите за клеммы с пастой, то паста в клеммах обязана быть.

ЧИТАЙТЕ ТАКЖЕ  ДЕЛАЕМ РЕМОНТ В ВАННОЙ СВОИМИ РУКАМИ

Источник: http://remontvvanne.ru/sovety-po-montazhu-elektriki-v-vannoj-komnate-s-pomoshhyu-klemmy-wago/

Клеммники: все, что вам нужно знать, соединяя провода у себя дома

Клеммники для соединения проводов – наиболее удобный, безопасный и доступный для каждого домашнего мастера способ электромонтажа. Чтобы вы имели представление, в каких ситуациях следует применять то или иное клеммное устройство, мы решили вкратце охарактеризовать их наиболее востребованные модели и кратко рассказать об основных правилах их установки.

Клеммники WAGO

Для бытовых целей лучше всего подходят устройства следующих серий:

Как и при использовании большинства других клеммников, концы соединяемых проводов зачищаются на 10 мм. Зачищенные провода вставляются в клеммное устройство до упора. Изделия данной серии очень надежны, если их не ставить под чрезмерную нагрузку. Поскольку они способны выдерживать ток до 24 ампер, лучше всего эти устройства подойдут для подключения приборов освещения.

Серия WAGO 222

Пружинные клеммники фирмы WAGO данной серии, благодаря имеющимся в них удобным рычажкам, идеально подходят для создания временных подключений.

Серия WAGO 224

Пружинные клеммники фирмы WAGO 224-й серии очень удобно использовать для подключения таких осветительных приборов, как, например, люстры.

Клеммники WAGO 224 сконструированы так, что с их помощью можно без труда соединять одножильные провода, выходящие из внутристенной проводки, с многожильными, обычно закладываемыми в осветительные приборы.

Одножильные провода вставляются в круглое отверстие клеммника, обработанное специальной смазкой. Особенность данной смазки состоит в том, что она позволяет подключать даже алюминиевые провода. Выполненное соединение легко разобрать, нажав на рычажок. При использовании таких клеммников следует помнить, что они рассчитаны на ток, сила которого не превышает 20 А.

Колпачковые соединительные изолирующие зажимы СИЗ

Чтобы соединить проводники таким колпачком, необходимой их зачистить на длину, слегка меньшую глубины колпачка. Колпачок просто накручивается на провода, а выполненное с его помощью готовое соединение дополнительной изоляции не требует.

Надежность соединения проводов с помощью колпачков СИЗ можно повысить. Для этого провода зачищаются сантиметров на шесть и на них накручивается колпачок так, чтобы зачищенные концы перекрутились между собой.

Винтовые клеммники

Профессионалы не рекомендуют использовать клеммники данного типа для соединения алюминиевых проводов. Если соединяемые с их помощью провода являются одножильными, то их необходимо всего лишь зачистить.

При работе с многожильными проводами их концы следует залудить или опрессовать специальными обжимными наконечниками соответствующего диаметра.

Опрессовка обеспечит лучший контакт и исключит вероятность повреждения жил проводника.

Мы рассказали вам об основных клеммных устройствах, используемых в ходе электрического монтажа, выполняемого в жилых помещениях. Если вы намереваетесь выполнить такую работу своими руками, надеемся, что изложенная информация поможет вам произвести все соединения совершенно правильно и сделать их абсолютно безопасными.

Мне нравится!9Мне не нравится!1

Источник: https://www.allremont59.ru/inzhenerka/elektrika/vse-o-bytovyh-klemmnikah.html

Какое соединение проводов надежнее — зажимы Wago или скрутка?

Все мы знаем, рвется там где тонко. Также и в электрической цепи — при аварийных режимах обрыв происходит в первую очередь в месте соединения проводов, а не в самом проводе.

Происходит это за счет появления переходного сопротивления в месте соединения проводов, следовательно чем лучше контакт — тем меньше переходное сопротивление, тем надежнее электрическая цепь.

В домашней электропроводке раньше наверное в 90% случаев соединения делались скрутками проводов с последующей пайкой или сваркой, но зачастую и просто так.

Совет

Иногда применялись и болтовые соединения, клемные зажимы. Но наука не стоит на месте и вот на помощь электрикам были изобретены самозажимные клеммы, сейчас их еще называет зажимы Wago.

Работать стало проще, веселей, при расключении в распредкоробке знай успевай вставлять провода в зажимы, все очень просто — вставил и забыл. Не надо снимать много изоляции с провода, достаточно 10-12мм, не надо скручивать провода, изолировать.

Единственный минус это невозможность соединения зажимами Wago гибких проводов.

А чем скрутка хуже? Неужели она так плоха и проигрывает по всем статьям ваговскому зажиму? Как то обидно мне стало за нее, особенно когда читаешь на форумах — «Скрутка вне закона!», или «Скрутку применяют только дилетанты, это прошлый век!» и т.п.

Вот я себя дилетантом не считаю и много соединений сделал с помощью скруток — со сваркой и без нее и считаю что грамотная сделанная скрутка ничуть не хуже современных зажимов типа wago.

Я решил провести испытания этих двух соединений и выяснить как они ведут себя при различных режимах работы — номинальном, работа на максимуме и аварийный режим — сильный перегруз провода по току.

Взял четыре обрезка медного провода сечением 2,5 квадрата, два из них соединил скруткой, другие два — ваговским зажимом, купленным в магазине и предназначенным для этого сечения проводов.

Два вида соединений — скрутка и зажим Wago

Раньше я уже «пытал» ваговский зажим и пытался измерить параметры переходного сопротивления. Сопротивление мне измерить так и не удалось, так как не нашел прибора, тут требуется микроомметр.

Тогда я стал рассуждать так: если есть переходное сопротивление, значит в этом месте будет происходить нагрев при протекании электрического тока выше допустимого.

Обратите внимание

От нагрева будет плавиться изоляция на проводе и если в скрутке переходное сопротивление больше — то и температура будет больше и изоляция начнет плавиться раньше.

Значит надо включить через эти два соединения одинаковую нагрузку, причем с током больше допустимого и за одинаковое время при одной и той же температуре в помещении можно будет косвенно сделать выводы какое соединение проводов лучше — скрутка или зажим wago.

Для проверки своих предположений я собрал свой испытательный стенд. Провода соединил последовательно через зажимы модульных автоматов, а как известно при последовательном соединении двух проводников электрический ток одинаковый — значит в любой момент времени через испытываемые соединения ток будет протекать один и тот же.

Осталось только подключить нагрузку и измерить температуру на скрутке и зажиме для сравнения. Сначала решил ток сделать чуть больше номинального — 30 ампер.

Температуру мерял пирометром и тепловизором. Через 1,5 часа испытаний температура на скрутке стала максимум 43,9 градусов, у зажима wago — 56,9. Разница небольшая. Но она есть! Пока скрутка выигрывает.

Причем скрутку я даже не сваривал — просто туго скрутил провода и все. Оставил провода под этим током еще на 3,5 часа и следующие измерения показали что температура не изменилась.

Следующий этап — включил нагрузку с током 50 ампер. Уже через 20 минут температура стала 82 градуса у скрутки и 96,4 у ваговского зажима. Продержал под этим током три часа, температура не изменилась, изоляция не оплавлялась.

Медные провода выдерживают двухкратный допустимый ток, правда они в одной изоляции и расплоложены на воздухе, то есть теплообмен у них лучше чем у допустим проводов под штукатуркой. Конечно. Если эти же провода уложить под штукатурку то греться они стали бы гораздо сильнее.

Важно

И напоследок решил включить провода на 80 ампер что бы увидеть наконец — что же произойдет при трехкратно допустимом токе?

И вот тут я своими глазами увидел как скрутка выдерживает ток, а зажим wago от нагрева стал сам плавиться и стала вздуваться и покрываться пузырями изоляция провода причем оплавление начинается от ваговского зажима!

У скрутки же провод видно было что нагревается равномерно по всей длине от начала до конца.

Буквально через две минуты испытания я закончил, изоляция на проводах вздулась и почернела, можно делать выводы. Скрутка выиграла по всем статьям! Я увидел что переходное сопротивление у провода, соединенного скруткой практически равно нулю, а вот у ваговского зажима оно есть и значительно больше.

Так что ярым противникам скруток есть достойный ответ в споре между скруткой и зажимом wago, не надо быть столь категоричными и слепо отвергать то, что применялось десятилетиями — я о скрутке конечно.

Ну а в пользу ваговского зажима хочу сказать что его вполне можно применять там, где ток не превышает допустимого, а так же есть доступ для обслуживания этого контактного соединения.

В практике моей работы было когда распредкоробки при ремонте полностью закрывались гипсокартонном, естественно что обслуживать их при этом — просто никак… В этом случае я расключался в распредкоробках скрутками с последующей сваркой и был на 100% уверен что с такими соединениями ничего не произойдет. Никакими другими соединениями в таких случаях я не пользуюсь.

Так что выбор за вами, нравится быстрота и удобство — пользуйтесь wago, а если хотите надежного соединения — делайте скрутку с последующей сваркой, так надежней!

Источник: https://stroymetproekt.ru/kakoe-soedinenie-provodov/

Как пользоваться клеммами «Ваго» | Раздел «Статьи»

Как пользоваться клеммами «Ваго»? ООО «Электрон-комплект» Статья

Под маркой Wago выпускается большой ассортимент универсальных клемм, предназначенных для соединения одножильных и многожильных проводников. Изделия подходят для использования не только с медными, но и с алюминиевыми жилами. Преимущества клемм «Ваго» включают высочайшую надежность, безопасность, большой срок службы и удобство использования. При изготовлении продукции применяются термостойкие полимеры, сочетающие небольшой вес и механическую прочность.

Область применения клемм включает самые разные работы по электромонтажу. Наиболее часто эти компоненты используются в распределительных щитах и коробках, а также при подключении осветительных приборов. Клеммы доступны в двух основных модификациях – для одножильных и для многожильных проводников. Отличие последней заключается в возможности изъятия провода нажатием специального рычажка, отводящего зажим.

Для подключения клемм «Ваго» серий 221 и 222 следует очистить конец проводника от изоляции приблизительно на 1 сантиметр, приподнять рычажок, вставить провод и вернуть зажим в нижнее положение. Для извлечения провода достаточно поднять рычажок.

Характерным примером клемм Wago для одножильных проводников являются серии 2273 и 773, предназначенные только для одножильных и опрессованных многожильных проводников. Подготовка и подключение провода осуществляется аналогично клеммам для многожильных проводников. Необходимо учитывать, что, несмотря на потенциальную возможность извлечения жилы из данной клеммы, делать это не рекомендуется из-за высокой вероятности деформации зажима, выполненного в виде металлической пластины с язычком.

Корректное использование изделий обеспечивает быстрый и надежный монтаж без использования специального инструмента. Клеммы позволяют соединять провода, имеющие токоведущие жилы различного сечения и материала. Благодаря компактным габаритам устройства могут размещаться в труднодоступных местах. Изделия не требуют применения дополнительной изоляции, необходимой при использовании обыкновенной скрутки или опрессовки.

Дополнительная информация по теме:

Приобрести клеммы Wago можно в каталоге компании «Электрон-комплект».

Клеммники Wago, характеристики и устройство, как пользоваться

Использование специальных приспособлений под названием клеммники Wago обеспечивает надежное соединение пучков кабеля различных сечений. Зажимы Wago – это наиболее популярный вид современных установочных приспособлений в электротехнике.

Появление на рынке электротоваров популярных клеммников фирмы Ваго, выпускающей контактные системы, вызвало повышенный интерес компаний, занимающихся электромонтажными работами. Электрики особенно оценили надежность контактов и простоту монтажных операций.

Клеммы Wago – это плоско-пружинные зажимы, изготовленные из аустенитно – хромоникелевой стали, имеющей пружинные характеристики, способной создать программируемое усилие. Необходимая сила давления создается автоматически в зависимости от сечения и материала жилы. Плоско-пружинный зажим равномерно давит на всю контактную поверхность, что гарантирует отсутствие высокого переходного сопротивления. Материал несущей рейки – электролитная медь с мягкой луженой поверхностью.

Требования к фирменным устройствам

Изготавливая пружинные клеммы Wago, специалисты компании постоянно придерживаются принципов своей фирмы.

Требования, которым соответствуют клеммники Ваго:

• безопасность;
• устойчивость к вибрации;
• надежность;
• полученные соединения не требуют дальнейшего обслуживания;
• отсутствие специальных навыков для выполнения монтажа.

Применение новейших технологий при изготовлении пружинных зажимов способствует соответствию перечисленным требованиям. Действия электрика не нарушают усилия пружинного зажима, с которым прижимается соединяемый провод. Для подключения зачищенного кабеля не требуется использовать дополнительные инструменты. Жилы размещаются в подготовленных гнездах, корпус запирается на защелку.

Виды клеммных приспособлений

В зависимости от способов подключения Wago клеммники подразделяются на следующие категории:

1. Зажимы Ваго, предназначенные для одноразового использования.
2. Многоразовые клеммники.
3. Клеммники Wago, создающие контакт кабелей без снятия изолирующих материалов.

Зажимы, относящиеся к первой категории, используются для разовых электрических соединений, которые не требуют дальнейших разборок. Для подключения достаточно протолкнуть зачищенные концы проводников в соединительный узел до упора, внутренний зажим закусывает жилу и не позволяет выйти. Разбирать полученные контакты не рекомендуется во избежание поломок клемм.

Для создания электрических контактов проводов различных сечений, материалов, конструкций применяются зажимы многократного использования. Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок жил при помощи рычага. Зажим в виде клетки способен создать усилие, достаточное для удержания помещенных в него кабелей. Для отсоединения проводников открывают фиксирующий рычаг или вставляют отвертку для ослабления зажимного механизма.

Клеммники Wago, работающие с изолированными проводами также можно снимать и многократно использовать впоследствии. Корпус устройства оснащен отверстием для вставки специального контрольного штекера 2 мм, чтобы проверить ток в полученной электрической цепи и параметры электросети без нарушения целостности собранного узла.

Важно, при установке клеммная колодка Wago должна располагаться так, чтобы впоследствии к ней был сохранен свободный доступ.

Преимущества и недостатки клеммных механизмов фирмы Ваго

В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.

Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:

• отдельный клеммный зажим, фиксирующий каждый провод;
• недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
• качество соединения проводов не зависит от силы прижатия и квалификации мастера;
• зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
• надежность полученного соединения;
• повышенная устойчивость против вибраций и механических повреждений;
• исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
• малые габариты;
• полученные соединения не требуют дальнейшего технического обслуживания.

В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.

Клемма Wago обладает одним недостатком – это высокая стоимость.

Монтажные операции при установке фирменных зажимов

Наиболее частое применение клеммные узлы фирмы Ваго нашли при монтировании разводок в распределительных коробках и щитках, подключениях осветительных приборов, бытового оборудования. С помощью фирменных устройств имеется возможность создавать соединения из одножильных и многожильных проводов.

Аварийные ситуации чаще всего возникают в местах соединения нескольких проводов. Это происходит вследствие возникновения переходного сопротивления в местах соединений. Большое значение имеет выбор подходящих разъемов для соединения проводов, чтобы соответствовать следующим требованиям:

• отсутствие винтовых соединений;
• большой срок эксплуатации;
• устойчивость к вибрациям, воздействиям высоких температур;
• повышенные изолирующие свойства;
• материалы изготовления устойчивы против пожаров;
• соответствие напряжению и силе тока в сети.

Как пользоваться клеммами Wago? Коммутация электрических проводников при помощи клеммы Ваго проводится в несколько операций:

• очищение кабеля от изолирующего материала на расстояние 10–15 мм;
• перевод зажима в виде флажка в верхнее положение;
• вставка жилы в клемму, продвижение без усердия до упора;
• защелкивание зажима при переводе его в нижнее положение, при этом провода закрепляются в клемме.

В клеммах Ваго имеется наполнение из специальной контактной пасты. Алюминиевые проводники автоматически лишаются окисной пленки и получают смазку, защищающую от окислительных процессов. Если перед установкой монтируемых алюминиевых кабелей замечены признаки окисления в виде темной окраски, следует произвести тщательную механическую очистку.

Удельное давление, которое создается в контактной точке, способствует прочной фиксации поверхностей уложенных проводников в слое из мягких металлов – свинца и олова, из которых состоит несущая рейка.  Это придает полученному соединенному узлу виброустойчивость, надежность и защищает место контакта от разрушительных воздействий коррозии.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

ПРЕИМУЩЕСТВА КЛЕММНИКОВ WAGO

Любые электромонтажные работы подразумевают соединение проводов друг с другом. Несколько десятилетий назад для этой процедуры приходилось использовать скрутку или дополнительно паять, что занимает достаточно много времени и требует специальных навыков. Одним из минусов подобных способов можно считать неаккуратный итоговый результат. Разрешить подобную неприятность можно с помощью винтовых зажимов, с которыми также не легко справиться – стоит «недотянуть» или «перетянуть», как контакт получается слабым. Если рассматривать первую ситуацию, то место соединения подвержено перегреву, что может привести к возгоранию, а во втором случае возможно поломка провода или клеммы. Избавиться от подобных проблем можно используя клеммники Wago. Способ соединения с применением клеммников этой фирмы основан на изолированных пружинных зажимах, которые способны обеспечить надежность и качество выполняемой работы.

В сравнении с скрутками или спайками, которые являются неразъемными соединениями, клеммники Wago подлежат быстрому отцеплению, что позволит не только изменить схему, но и достаточно быстро подключить дополнительную цепь или устройство.

Применение клемм Wago не требует работы с дополнительными инструментами – понадобится только устройство, предназначенное для зачистки провода от изоляционного слоя.

После снятия изоляционного слоя достаточно просто вставить провод в клеммник и зафиксировать. Помимо всего при помощи клемм Wago существует возможность соединения или наращивания проводов, сделанных из разных материалов и имеющих разное сечение.

Соединение медных и алюминиевых проводов посредством скрутки запрещено, но его можно выполнить, используя клеммники Wago, место соединения при этом получится надежным и аккуратным.

Wago клеммники: как пользоваться

Довольно часто клеммники Wago применяются в распределительных щитах или для подключения осветительного оборудования. При помощи данных устройств можно соединить как одножильные, так и многожильные провода.

Клеммники имеют различные серии, которые зависят от мест установки или требования к будущему соединению.

Выполняются клеммы Wago в двух вариантах:

1. Одноразовые. Такие клеммы не подлежат изъятию их них провода и повторному применению.
2. Многоразовые. Провод фиксируется в устройстве путем отведения специального зажима.

   На примере самых популярных серий клемм, рассмотрим варианты их использования:

Wago 222 – многоразовые клеммы. Чтобы зафиксировать провод необходимо использовать специальный рычаг оранжевого цвета, который позволяет разъединить контакт, если есть необходимость в переналадке схемы или при тестировании всей цепи.

Каждый проводник должен быть вставлен в отдельное разъемное гнездо. Основой клеммы является плоско-пружинный зажим, которые помогает осуществить фиксацию проводника с сечением до 4 квадратных мм.

Монтаж осуществляется следующим образом:

• провод зачищается от изоляционного материала приблизительно на 1 см;
• приподнимается флажок-зажим;
• вставляется провод, после чего зажим отпускается.

   Из-за небольших габаритов устройства разместить его можно даже под выключателем или розеткой. Такая разновидность клеммников не нуждается в процедуре опрессовки многожильного проводника, что значительно экономит время при выполнении работы.

Wago 773 – одноразовые клеммы. Используются для соединения исключительно одножильных проводников. Соединение многожильных возможно, но перед процедурой их наконечники подлежат опрессовке.

Данный вид клемм на этапе производства может быть заполнен специальной токопроводящей пастой, которая необходима для предупреждения окисления проводов из алюминия. Цветовая палитра клемм, содержащих пасту – черная или темно-серая.

Монтаж осуществляется следующим образом:

• зачистка провода от изоляционного материала;
• провод необходимо вставить до упора;
• фиксация будет осуществлена при помощи внутреннего зажима, который не позволит проводу выйти обратно.

При необходимости вытащить провод из устройства можно вытащить посредством прокручивания, но на надежность последующего соединения лучше не надеяться, так как фиксирующий контакт деформируется.

Преимущества продукции WAGO

В качестве главных преимуществ клеммников Wago стоит отметить следующие:

1. Не требуют много времени для осуществления монтажа – достаточно лишь удалить изоляционный материал с проводов, а это действие не отнимет больше минуты.
2. Нет необходимости дополнительно изолировать место соединения, что предусмотрено при скрутке или опрессовке.
3. Можно соединять проводники из разных материалов и с разным сечением.
4. Провода легко вытаскиваются из многоразовых клеммников, поэтому не составит труда переделать цепь.
5. Тестовое включение и диагностика цепи осуществляется без ее разрывов, так как клеммники имеют отверстия, предназначенные для присоединения необходимых датчиков или оборудования.
6. Монтаж можно осуществить даже в минимальном пространстве и на коротком отрезке провода, что непозволительно при использовании традиционных методов.

Некоторая часть специалистов отказывается от использования клеммников Wago, так как данное оборудование требует затрат на приобретение, например многоразовые клеммы в разы дороже одноразовых. Но не стоит забывать о времени, которое будет потрачено при использовании других методик – спайке или скрутке проводов, при тщательном расчете можно прийти к выводу, что покупка клеммников Wago может значительно облегчить работу электрика и позволит выполнять работу в несколько раз быстрее, качественнее и безопаснее.

Клеммы ваго как пользоваться. Монтажные клеммы WAGO — применение и отзывы

Страница 1 из 3

Для соединения проводов внутренней электропроводки, профессиональные электрики и домашние мастера всё чаще используют пружинные клеммы фирмы WAGO. Постараемся выяснить, в чем секрет успеха этих электротехнических изделий. Подробно остановимся на самых распространенных сериях клемм, покажем правильную методику их применения на примере сборки типовой распределительной коробки.

Общие сведения о производителе и конструкции клемм.

Началом активного развития фирмы WAGO (WAGO Kontakttechnik GmbH & Co. KG) является далекий 1951 год. В этом году, на одной из специализированных выставок в Германии, WAGO представила свои первые клеммы на основе пружин. С тех пор основным направлением деятельности компании являются технологии пружинных контактных зажимов в различных областях электроники. В 1973 году WAGO выпускает первые малогабаритные клеммы для распределительных (распаечных) коробок и получает разрешительные документы на их широкое применение. Сегодня WAGO — это мировой лидер в производстве пружинных клемм и разъемов широкого ассортиментного спектра, применяемых при монтаже электропроводки и микроэлектронике.

Основными преимуществами пружин, по сравнению с резьбовым соединением, являются, во-первых, высокая виброустойчивость получаемого соединения, во-вторых, оказываемое постоянное давление (поджим) в точке контакта, позволяет компенсировать пластическую деформацию металла проводов.

Клеммы позволяют выполнить компактный, сертифицированный по мировым стандартам электромонтаж, допускают многократные переподключения проводов, имеют технологические отверстия для доступа к токонесущей шине щупом измерительного прибора. Почти все серии клемм WAGO при монтаже не требуют применения специализированного инструмента.

Контактные группы клемм состоят из двух частей: токонесущей шины и пружины. Шина изготавливается из луженой меди, благодаря лужению обеспечивается защита от коррозии и увеличение площади электроконтакта. Плоская пружина имеет сложную форму, изготавливается из аустенитной стали хромоникелевого легирования, что позволяет добиться необходимой упругости.

Электроизоляционный корпус клемм изготавливается из модифицированного полиамида марок «PA 6.6» и «PA 6.4» или поликарбоната. Это трудновоспламеняемые, самозатухающие материалы, имеющие широкий диапазон температуры эксплуатации, устойчивые к горюче-смазочным материалам и атмосферным воздействиям.

Два типа контактных групп.

PUSH WIRE®

Плоская пружина контактной группы данного типа выполняет две функции: оказывает необходимое давления на провод, прижимая его к токонесущей шине, и предотвращает самопроизвольное отсоединение провода благодаря своему особому расположению. Пружина расположена под пологим углом к проводу, так что извлечь провод из контактной группы гораздо труднее, чем вставить. При извлечении провода, пружина своей гранью (торцом) врезается в провод. Особенностью контактной группы типа PUSH WIRE является то, что она не располагает к частым извлечениям провода, так как это приводит к повреждениям поверхности провода и иногда может стать причиной деформации пружины. При подключении провода, пружина оказывает слабое сопротивление, но его бывает достаточно для создания затруднений введению многопроволочного провода. Подключение же многопроволочного провода высокого класса гибкости, без применения жесткого наконечника, вовсе невозможен.

Контактная группа PUSH WIRE.

CAGE CLAMP®

Данная конструкция контактной группы разрабатывалась с учетом многократного переподключения провода. Плоская, изогнутая пружина имеет прямоугольное окно для ввода провода с одной стороны и токонесущей шины с другой. Силой упругости она прижимает провод и шину друг к другу. При надавливании на верх пружины, окно приоткрывается, и появляется возможность вставить или извлечь провод с нулевым усилием. Благодаря этому, в контактную группу типа CAGE CLAMP можно легко вводить провода любого класса гибкости.

Контактная группа CAGE CLAMP.
Красной стрелкой показана точка и направление приложения силы для сжатия пружины для открытия окна перед извлечением или вводом провода.

Типы проводов.

Клеммы WAGO, в зависимости от модели, служат для соединения электрических проводов определенных типов и диапазона сечений. На рисунке изображен полный перечень проводов, допускающийся для подключения в строительно-монтажные клеммы той или иной модели.

1. Алюминиевый однопроволочный; 2. Медный однопроволочный;
3. Медный многопроволочный; 4. Многопроволочный луженый;
5. Многопроволочный в наконечнике-гильзе;
6. Многопроволочный со штыревым наконечником.

Строительно-монтажные клеммы WAGO для распределительных коробок.

Серия 773-30x.

К этой серии принадлежат клеммы, появившиеся на российском рынке одними из первых и поэтому на сегодняшний день считаются эволюционно устаревшими. Клеммы в первую очередь разрабатывались для соединения алюминиевых проводов, о чем говорит внутри, но допускают использование проводов из меди. Модельный ряд состоит из четырех изделий в темно-сером корпусе из полиамида.

Технические характеристики клемм WAGO серии 773-30x.

Модель клеммы	773-302	773-304	773-306	773-308
Количество входов	2	4	6	8
Внешний вид и размеры
Наличие кварцевазелиновой пасты	Да

Тип контактной группы	PUSH WIRE
Типы подключаемых проводов	Однопроволочные,
	24 А при 300 В (BV ) 24 А при 400 В (ABS, CCA, FIMKO, GL, LR, NEMKO, RMR, SEMKO )
	85°C

Клеммы серии 773-30x.

На корпусах клемм видны обозначения, напоминающие о модели изделия, длине зачистки провода, максимальной силе тока,
максимальное рабочее напряжение и другие.

На заднем торце клеммы находится одно или несколько отверстий (в зависимости от модели) для щупа измерительного прибора (фото слева).
Наличие заполнения клеммы кварцевазелиновой пастой
легко определяется визуально (фото справа).

Длину зачистки провода можно контролировать с помощью маркировки на самой клемме.

Вскрытие клемм WAGO с помощью тонкой плоской отвертки (выполнимо для многих серий клемм). Таким образом можно удалить изнутри кусочек провода, оставшийся там после его неудачного отсоединения.

Клеммы WAGO позволяют соединять провода из разнородных металлов:
в контактной группе типа PUSH WIRE клеммы WAGO 773-306 находятся одновременно медные и алюминиевые провода .

Серия 773-32x.

Перед нами усовершенствованные, по отношению к предыдущей серии, клеммы. Главной их особенностью является частично прозрачный корпус, благодаря чему стало возможным визуально оценить глубину введения провода. Все клеммы данной серии поставляются без кварцевазелиновой пасты. Модельный ряд состоит из четырех изделий в корпусе из поликарбоната с разноцветными вставками. Цвет вставки привязан к модели клеммы.

Технические характеристики клемм WAGO серии 773-32x.

Модель клеммы	773-322	773-324	773-326	773-328
Количество входов	2	4	6	8
Внешний вид и размеры
Наличие кварцевазелиновой пасты	Нет

Тип контактной группы	PUSH WIRE
Типы подключаемых проводов	Однопроволочные, многопроволочные низкого класса гибкости
Допустимые сечения однопроволочных проводов	0,75 — 2,5 кв.мм (18 — 12 AWG)
Допустимые сечения многопроволочных проводов	1,5 — 2,5 кв.мм (16 — 12 AWG)
Максимальный рабочий ток при указанном напряжении (согласно стандарту испытаний)	20 А при 600 В (UL listed, CSA ) 24 А при 300 В (BV ) 24 А при 400 В (ABS, CCA, GL, KEMA, LR, NEMKO, ?VE, RMR, SEMKO )
Максимальная долговременная рабочая температура	85°C

Клеммы серии 773-32x.

Использование специальных приспособлений под названием клеммники Wago обеспечивает надежное соединение пучков кабеля различных сечений. Зажимы Wago – это наиболее популярный вид современных установочных приспособлений в электротехнике.

Появление на рынке электротоваров популярных клеммников фирмы Ваго, выпускающей контактные системы, вызвало повышенный интерес компаний, занимающихся электромонтажными работами. Электрики особенно оценили надежность контактов и простоту монтажных операций.

Клеммы Wago – это плоско-пружинные зажимы, изготовленные из аустенитно – хромоникелевой стали, имеющей пружинные характеристики, способной создать программируемое усилие. Необходимая сила давления создается автоматически в зависимости от сечения и материала жилы. Плоско-пружинный зажим равномерно давит на всю контактную поверхность, что гарантирует отсутствие высокого переходного сопротивления. Материал несущей рейки – электролитная медь с мягкой луженой поверхностью.

Требования к фирменным устройствам

Изготавливая пружинные клеммы Wago, специалисты компании постоянно придерживаются принципов своей фирмы.

Требования, которым соответствуют клеммники Ваго:

• безопасность;
• устойчивость к вибрации;
• надежность;
• полученные соединения не требуют дальнейшего обслуживания;
• отсутствие специальных навыков для выполнения монтажа.

Применение новейших технологий при изготовлении пружинных зажимов способствует соответствию перечисленным требованиям. Действия электрика не нарушают усилия пружинного зажима, с которым прижимается соединяемый провод. Для подключения зачищенного кабеля не требуется использовать дополнительные инструменты. Жилы размещаются в подготовленных гнездах, корпус запирается на защелку.

Виды клеммных приспособлений

В зависимости от способов подключения Wago клеммники подразделяются на следующие категории:

1. Зажимы Ваго, предназначенные для одноразового использования.
2. Многоразовые клеммники.
3. Клеммники Wago, создающие контакт кабелей без снятия изолирующих материалов.

Зажимы, относящиеся к первой категории, используются для разовых электрических соединений, которые не требуют дальнейших разборок. Для подключения достаточно протолкнуть зачищенные концы проводников в соединительный узел до упора, внутренний зажим закусывает жилу и не позволяет выйти. Разбирать полученные контакты не рекомендуется во избежание поломок клемм.

Для создания электрических контактов проводов различных сечений, материалов, конструкций применяются зажимы многократного использования. Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок жил при помощи рычага. Зажим в виде клетки способен создать усилие, достаточное для удержания помещенных в него кабелей. Для отсоединения проводников открывают фиксирующий рычаг или вставляют отвертку для ослабления зажимного механизма.

Клеммники Wago, работающие с изолированными проводами также можно снимать и многократно использовать впоследствии. Корпус устройства оснащен отверстием для вставки специального контрольного штекера 2 мм, чтобы проверить ток в полученной электрической цепи и параметры электросети без нарушения целостности собранного узла.

Важно, при установке клеммная колодка Wago должна располагаться так, чтобы впоследствии к ней был сохранен свободный доступ.

Преимущества и недостатки клеммных механизмов фирмы Ваго

В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.

Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:

• отдельный клеммный зажим, фиксирующий каждый провод;
• недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
• качество соединения проводов не зависит от силы прижатия и квалификации мастера;
• зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
• надежность полученного соединения;
• повышенная устойчивость против вибраций и механических повреждений;
• исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
• малые габариты;
• полученные соединения не требуют дальнейшего технического обслуживания.

В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.

Клемма Wago обладает одним недостатком – это высокая стоимость.

Монтажные операции при установке фирменных зажимов

Наиболее частое применение клеммные узлы фирмы Ваго нашли при монтировании разводок в распределительных коробках и щитках, подключениях осветительных приборов, бытового оборудования. С помощью фирменных устройств имеется возможность создавать соединения из одножильных и многожильных проводов.

Аварийные ситуации чаще всего возникают в местах соединения нескольких проводов. Это происходит вследствие возникновения переходного сопротивления в местах соединений. Большое значение имеет выбор подходящих разъемов для соединения проводов, чтобы соответствовать следующим требованиям:

• отсутствие винтовых соединений;
• большой срок эксплуатации;
• устойчивость к вибрациям, воздействиям высоких температур;
• повышенные изолирующие свойства;
• материалы изготовления устойчивы против пожаров;
• соответствие напряжению и силе тока в сети.

Как пользоваться клеммами Wago? Коммутация электрических проводников при помощи клеммы Ваго проводится в несколько операций:

• очищение кабеля от изолирующего материала на расстояние 10–15 мм;
• перевод зажима в виде флажка в верхнее положение;
• вставка жилы в клемму, продвижение без усердия до упора;
• защелкивание зажима при переводе его в нижнее положение, при этом провода закрепляются в клемме.

В клеммах Ваго имеется наполнение из специальной контактной пасты. Алюминиевые проводники автоматически лишаются окисной пленки и получают смазку, защищающую от окислительных процессов. Если перед установкой монтируемых алюминиевых кабелей замечены признаки окисления в виде темной окраски, следует произвести тщательную механическую очистку.

Удельное давление, которое создается в контактной точке, способствует прочной фиксации поверхностей уложенных проводников в слое из мягких металлов – свинца и олова, из которых состоит несущая рейка. Это придает полученному соединенному узлу виброустойчивость, надежность и защищает место контакта от разрушительных воздействий коррозии.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Заменив винтовые зажимы для проводов пружинными клеммами, компания Wago соединение проводов превратила в удовольствие: уже много лет про клеммники Wago отзывы пользователей во всем мире исключительно положительные. Преимущества, которые предлагает любой соединитель проводов Wago, весьма серьезны:

в самозажимные достаточно просто вставить провод, и не приходится его прижимать винтом, так что скорость монтажа выросла во много раз;

клеммы достаточно хорошо изолируют концы проводов, которые не требуется дополнительно обматывать изоляцией;

стало возможным соединять между собой алюминиевые и медные проводники, многожильные с мотолитными;

цепь легко разобрать и перемонтировать по-другому, а для замера ее параметров даже разборка не нужна, поскольку достать щупом прибора до контакта можно через специальное отверстие в клемме;

клеммы малогабаритны и занимают места даже меньше, чем обычные скрутки или спайки.

Предложенный компанией способ соединения стал настолько популярным, что она организовала производство клеммников на нескольких заводах, расположенных в разных странах мира.

Как пользоваться клеммами

Рассмотрим, какие бывают клеммы Wago, как пользоваться различными их видами. Все их разновидности можно разделить на два вида – неразъемные и разъемные.

Рассматривая неразъемные клеммы Wago, как пользоваться, учить никого не придется. Достаточно только вставить провод в клемму – и все. Монолитный провод (многожильные этим способом соединять нельзя) попадает под пружину, которая его зажимает и не дает выдвинуться обратно. Можно, конечно, выкрутить его обратно, но клемму второй раз использовать будет уже нельзя.

Неразъемные клеммники Wago технические характеристики имеют очень простые: в них могут различаться диаметры и количество соединяемых между собой проводников. Для улучшения контакта и защиты есть модели клеммников, заполненные токопроводящей пастой. Такие клеммники Wago отзывы вызывают буквально восторженные: вставил провод в одно движение и забыл навсегда!

Рассмотрим разъемные клеммники Wago: как пользоваться, тоже понятно с первого взгляда. Над каждым контактом находится оранжевого цвета рычажок. Если его отжать, можно вставить проводник, причем как монолитный, так и многожильный. Опускание рычажка приводит в действие зажимающую контакт пружину.

Итак, если перед вами соединительная клемма Wago, как пользоваться, ясно без инструкций: отжать рычажок, вставить провод, опустить рычажок. Соединение готово.

Материалы клеммников

Все провода, вставленные в клемму, соединены внутри между собой медной пластиной со свинцово-оловянным покрытием, препятствующим воздействию коррозии. Не ржавеют и зажимные пружины: их материал – аустенитная хромоникелевая сталь. Корпуса выполнены из полиамидной пластмассы, способной выдержать нагрев до 170 о С и относящейся к самозатухающим материалам. Если приходится соединять между собой разнородные по материалу проводники, например, медь с алюминием, желательно дополнительно использовать токопроводящую пасту, наличие которой в корпусе клеммника исключает электроэррозионное разрушение проводов.

Применение клеммников

Наиболее часто используются эти клеммники для распаечных коробок: Wago – это самые удобные устройства, позволяющие успешно работать в столь стесненных условиях. Распаечная коробка невелика по размерам и в ней надо соединить между собой концы нескольких проводов. Вывести длинные концы – потом они не поместятся в коробку. Оставить концы покороче – будет очень неудобно скручивать их между собой, а потом еще и изолировать.

Поняв, что такое клеммники Wago, как пользоваться ими, понимаешь, что лучшего придумать трудно. Можно оставить минимальные концы проводников, специальными клещами снять с них изоляцию на несколько миллиметров, после чего просто вставить их в клеммники. На этом все монтажные действия можно считать завершенными. Чаще всего использовать клеммники для распаечных коробок Wago можно одноразовые, неразъемные, ведь обычно такие коробки остаются в неприкосновенности до капитального ремонта или до аварийной ситуации.

Компания выпускает множество вариантов клеммников. Вот, например, двухсторонняя соединительная клемма Wago – как пользоваться, тоже сразу понятно. С одной стороны проводник вставляется в неразъемное соединение, а с другой – в разъемное. Это удобно, например, при монтаже потолочного светильника, когда провода люстры входят в неразъемный клеммник, а потом к другой его стороне подключается сетевой провод, выходящий из потолка. Его при необходимости легко отсоединить, снять люстру для чистки, ремонта или просто для ее замены.

Эта статья написана в продолжение темы начатой Александром Молоковым . В европейских странах клеммники WAGO являются наиболее популярным способом соединения проводов. У нас пока еще к ним относятся с очень большим подозрением, хотя все кто профессионально занимается монтажом бытовой электропроводки о них знают. Клеммы, соединители, колодки «Вага», «ваги» уже прочно вошло в словарь современного электрика.

В этой статье давайте разберемся как устроены клеммники WAGO . Разбираться будем на примере наиболее популярной и универсальной серии — WAGO 222 . Эти клеммники п рименяются для присоединения и ответвления медных одно- и многожильных проводников. Клеммники WAGO 222 могут быть использованы как для подключения осветительной аппаратуры, так и для установки в распределительные коробки .

В клеммниках используется специальный плоско-пружинный зажим CAGE CLAMP .

На рисунке: 1 — Зажим CAGE CLAMP из СгNi-пружинной стали создает высокое, запрограмированное зажимное усилие, которое автоматически приводится в соответсвие с сечением проводника и не зависит от тщательности обслуживающего персонала. 2 — CAGE CLAMP давит на проводник поверхностно, не повреждая его. 3 — Несущая рейка из электролитной меди с мягкой, луженной поверхностью, с газонепроницаемым обволакиванием контактной поверхности проводника. 4 — Концентрация зажимной силы на контактной поверхности обеспечивает высокое контактное давление.

Матриалы, используемые для изготовления клеммников ВАГО

Простота использования.

Сокращается время на электромонтаж (особенно это важно при больших объемах работы)

Каждый проводник имеет отдельное клеммное место.

Качество подключения не зависит от аккуратности электромонажника.

При соединении проводов с помощью клеммников WAGO проводники не повреждаются.

Надёжная защита от случайного прикосновения токоведущим частям соединения.

Гарантированная надёжность контактов, исключающая короткое замыкание и разогрев в точке соединения.

Безопасность и порядок в распределительной коробке.

При подготовки статьи были использованы каталоги фирмы WAGO .

Существует 4 способа соединения проводников, которые предусматриваются ПУЭ. Если оценивать их с точки зрения удобства и скорости выполнения операции, надежности контакта, то методика с использованием клеммников (особенно в быту, при работе с внутренней эл/проводкой) – оптимальный вариант, независимо от условий и местной специфики.

Об изделиях фирмы «WAGO», их основных характеристиках – наш рассказ.

Особенность клеммников «WAGO»

Контактные зажимы – пружинные

В чем преимущество такого инженерного решения?

Во-первых, постоянный «поджим» компенсирует деформацию металла проводника (например, температурную). Следовательно, в течение всего периода эксплуатации надежность контакта в клеммнике не нарушается.

Во-вторых, пружины обеспечивают виброустойчивость соединения.

В-третьих, в процессе работы не придется пользоваться отверткой, как это происходит при установке «винтовых» и фиксации в них кончиков проводов. Кто работал в условиях слабой освещенности, при монтаже эл/проводки в труднодоступных местах, такое преимущество продукции «WAGO» оценит по достоинству.

Если к этому добавить и такой плюс (который присущ всем клеммникам), как простота соединения проводов из разнородных металлов (алюминий + медь), то целесообразность использования при эл/монтажных работах изделий такого типа (с подпружиненными контактами) очевидна.

Корпус – из модифицированных полимеров

Клеммники «WAGO» выдерживают воздействие агрессивных сред (например, ГСМ), высокие температуры (материал изготовления категории «трудновоспламенимый»), избыточную влажность.

Контактные группы

Для изготовления токонесущих шин «WAGO» используется луженая медь (антикоррозийная защищенность контакта), пружин – аустенитная сталь (легирование хром-никелевое, придающее сплаву упругость).

CAGE CLAMP

Такая конструктивная особенность клеммников позволяет работать с проводниками различной степени гибкости, причем производить многократные переключения.

PUSH WIRE

Данная контактная группа отличается специфичностью использования. Во-первых, присоединение многопроволочных проводников, особенно с гибкой витой жилой, затруднительно из-за конструктивного исполнения пружины клеммника. Во-вторых, многократное переключение нежелательно. Дело в том, что после постановки на место пластина «врезается» в металл жилы, и частично его повреждает.

Клеммники «WAGO» этого типа в основном используются на участках, где не предусмотрено частое (оперативное) пересоединение проводов. Их нередко называют изделиями одноразового применения.

Разновидности и характеристики

Модификаций очень много, поэтому рассматривать весь сортамент вряд ли так уж необходимо. Далее – наиболее используемые в быту варианты клеммников. Более подробную информацию можно получить в любой точке продажи, в зависимости от того, какие разновидности изделий есть в наличии.

Серия 773

Модель -30_. Изначально эти изделия предназначались для соединения проводов из алюминия, для чего внутри находится специальная паста, повышающая качество контакта. В этой группе 4 разновидности клеммников, которые отличаются размерами и количеством гнезд – от двух (модель -302) до восьми (-308).

Модель -32_. Более совершенные изделия, отличающиеся полупрозрачным корпусом с цветной вставкой. Это позволяет визуально контролировать процесс присоединения проводника и качество фиксации его кончика в клеммнике. Обозначение идентичное – на 2 гнезда (-322), на 4 (-324), на 6 (-326), на 8 (-328).

Общие характеристики

• Сечения проводников (мм2): однопроволочных – от 0,75; с витой жилой – от 1,5 до 2,5.
• Iраб max (А) – 24.
• Температурный диапазон (ºС) – до +85.

Серия 273

Модель -503 позволяет соединять в клеммнике до 3-х проводников сечением 1,5 – 4 «квадрата». Наличие пасты дает возможность работы с алюминиевыми жилами.

Серия 274

Основное предназначение – цепи включения осветительных приборов. Модели -111 и -122 – с пастой, -201 – без нее (только для медных проводов). Сечение – от 0,5 до 2,5 мм².

Серия 222

Модели -402 (2 контакта), 403 (3) и -405 (5). Ток до 32 А, сечение от 0,08 до 4 «квадратов».

Серия 243

Клеммники «WAGO» этой группы относятся к категории «микро». Iраб до 6 А, количество соединений от 4 до 8, сечение – от 0,6 до 0,8.

Серия 862

Предусмотрена фиксация корпусов на любой основе, при помощи саморезов. Количество присоединяемых проводников от 2 до 5 при сечении 0,5 – 2,5. Максимальный ток – 25А. Такие клеммники используются только при работе с медными жилами.

Сфера применения

В цепях ~ I напряжением до 380 В (50 Гц). Клеммники «WAGO» обеспечивают надежное соединение проводников с медными и алюминиевыми жилами. При выборе изделия для монтажа в конкретной схеме нужно ориентироваться на его индивидуальные характеристики (см. выше).

Стоимость продукции

Она зависит от модификации клеммника «WAGO». Цены на продукцию довольно низкие. Например, изделия серии 273 (модель 202) – 7 руб/шт., 222-415 – 32 рубля за единицу.

WAGO 260-112 Клеммный блок на DIN-рейку, 12POS, 28-16AWG: Amazon.com: Industrial & Scientific

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Марка	WAGO
Спецификация соответствует	CSA
Измерять	16.0
Тип монтажа	Крепление на DIN-рейку

]]>

---

Характеристики данного продукта

29

Фирменное наименование	WAGO
Ean	0013227234615
Калибр	16
Вес изделия	4.5 унций
Номер модели	260-112
Тип крепления	Крепление на DIN-рейку
Номер детали	ARNEW-29K0041-D1.3A
Соответствие спецификации	CSA
Код UNSPSC	3
UPC	013227234615

---

Клеммные колодки для печатных плат WAGO и соединители WAGO

On-Line Electronics предлагает полную линейку клеммных колодок для печатных плат WAGO и соединителей WAGO, разработанных для решения задач в области приводов и контроллеров.

Преимущества клеммных колодок для печатных плат WAGO и разъемов WAGO

Клеммные колодки для печатных плат и съемные соединители

WAGO имеют ряд ключевых преимуществ для конечного пользователя, в том числе:

• Разнообразие съемных клеммных колодок и разъемов для печатных плат, которое удовлетворяет потребности большинства отраслей промышленности.
• Клеммные колодки для печатных плат и съемные соединители очень просты и безопасны в использовании.
• Благодаря запатентованной технологии сжатия пружины WAGO, которая обеспечивает постоянное и надежное заделку проводов.
• Использование технологий CAGE CLAMP® и PUSH-WIRE® обеспечивает быстрое заделывание одножильных и кабельных проводов.
• Наличие клеммных колодок THT для печатных плат и клеммных колодок THR / SMD для печатных плат обеспечивает беспроблемную интеграцию в любой производственный процесс.
• Экономичные и компактные клеммные колодки для больших поперечных сечений и больших токов.
• Возможно горизонтальное и вертикальное расположение проводов.
• Вставные соединители можно проверять как параллельно, так и перпендикулярно входу проводника.

Программа он-лайн электроники для клеммных колодок для печатных плат WAGO и соединителей WAGO является наиболее обширным из предлагаемых и с очень конкурентоспособными ценами.

Клеммные колодки для печатных плат WAGO

On-Line Electronics предоставляет полную линейку клеммных колодок WAGO для печатных плат с технологиями подключения Push-In CAGE CLAMP®, CAGE CLAMP®, Power CAGE CLAMP® и PUSH-WIRE®. Все эти технологии обеспечивают безопасный, быстрый и простой процесс подключения.

Клеммные колодки для печатных плат могут использоваться для заделки следующих медных проводников:

• Push-In CAGE CLAMP® и CAGE CLAMP® (инструменты не требуются) — одножильные, многопроволочные, тонкопроволочные, многожильные с лужеными одинарными нитями, тонкопроволочные и с наконечниками, тонкопроволочные с наконечником и тонкопроволочный со штыревым зажимом.
• Power CAGE CLAMP® — одножильный, многопроволочный, многопроволочный, многопроволочный с лужеными одинарными нитями, тонкопроволочный с наконечником.
• PUSH-WIRE® — одножильные медные жилы.

Клеммные колодки для печатных плат THR / SMD

On-Line Electronics предоставляет полную линейку клеммных колодок WAGO THR для печатных плат и клеммных колодок для печатных плат SMD.

Клеммные колодки THR PCB доступны с нажатием кнопки (Push-In CAGE CLAMP®), ползунковым переключателем подтверждения (CAGE CLAMP®) и срабатыванием рабочего инструмента (CAGE CLAMP®).Вы также можете приобрести полную программу тестовых модулей и инструментов для клеммных колодок THT PCB через On-Line Electronics.

Эти продукты производятся с использованием процесса пайки THR (сквозное оплавление отверстий), они изготовлены из жаропрочного пластика и имеют обтекаемую форму штырей. Кроме того, клеммные колодки снабжены дополнительной присоской в ​​рулонной упаковке. В результате клеммные колодки THR / SMD для печатных плат обеспечивают безупречное электрическое и механическое соединение и соответствуют требованиям для возможностей процесса SMT.

Клеммные колодки для печатных плат SMD доступны с нажатием кнопки (PUSH-WIRE® и Push-In CAGE CLAMP®) и с активацией рабочего инструмента (Push-In CAGE CLAMP®). Вы также можете приобрести межплатные соединения и инструменты управления для клеммных блоков для печатных плат SMD через On-Line Electronics.

СИСТЕМА МУЛЬТИ СОЕДИНЕНИЙ (MCS)

On-Line Electronics предлагает полную линейку WAGO MULTI CONNECTION SYSTEM (MCS) серий MICRO и MINI.

Серия MCS Micro доступна только с технологией активации рабочего инструмента (CAGE CLAMP®).On-Line Electronics может предоставить разъемы для гнездовых проводов, штекерные разъемы для проводов, штекерные разъемы THT и штекерные разъемы THT и THR. Также доступна полная линейка аксессуаров, включая рабочие инструменты, кодовые ключи и пластины для снятия натяжения.

Серия MCS Mini доступна с активацией рабочего инструмента (CAGE CLAMP®) и нажатием кнопки (CAGE CLAMP®). On-Line Electronics может предоставить разъемы для гнездовых проводов, штекерные разъемы для проводов, штекерные разъемы THT и штекерные разъемы THT и THR.Мы также можем предоставить рабочие инструменты, изоляционный упор, защитные кожухи для пальцев, кодирующие ключи, пластины для снятия натяжения и корпус для снятия натяжения.

Съемные клеммные колодки для печатных плат

On-Line Electronics предлагает обширную линейку съемных клеммных колодок для печатных плат с различными направлениями ввода проводов и типами срабатывания. Все съемные клеммные блоки обеспечивают вибростойкое и необслуживаемое пружинное соединение. Клеммные колодки также доступны для отдельных паяных штырей и полос для пайки штырей.

Проходные клеммные колодки

Наша обширная линейка проходных клеммных колодок может использоваться как для внешних, так и для внутренних соединений проводов. Эти продукты не требуют никаких инструментов для сборки благодаря фиксирующим и удерживающим зажимам. Для экономии времени с помощью одного рычага можно одновременно управлять несколькими зажимными узлами серии 828.

Разъемы специального назначения

В нашу обширную линейку специальных разъемов WAGO входят:

• Соединители CAGE CLAMP® для одножильных, многопроволочных и тонкопроволочных проводов.
• Соединители FIT CLAMP® для одножильных и одножильных проводов.
• Разъемы PUSH-WIRE® для безинструментальной заделки без скручивания для одножильных и жестких многожильных проводников.

Мы также можем предоставить полную линейку аксессуаров, связанных со специальными разъемами WAGO.

Пустые корпуса

On-Line Electronics предлагает самую обширную линейку пустых корпусов WAGO для использования с клеммными колодками и разъемами WAGO.

Не нашли то, что искали?

Если у вас есть другие вопросы, касающиеся продукции WAGO, не стесняйтесь обращаться к нам через нашу контактную форму, позвоните нам или напишите нам по адресу [email protected]. Вы также можете связаться с нами через LiveChat в правом углу внизу.

WAGO выводит на рынок новый соединитель для сращивания

На протяжении десятилетий компания WAGO была немецким олицетворением соединительной техники высочайшего качества.Последний соединитель для сварки в серии WAGO 221, WAGO 221-2411, продолжает эту традицию: благодаря своей тонкой конструкции он идеально подходит для использования в условиях ограниченного пространства.

В отличие от предыдущих соединителей серии, WAGO 221-2411 также позволяет соединять проводники рядами. Это увеличивает область применения отдельного соединителя для сращивания.

Кто не испытал этого? При установке соединительных разъемов на кабели вы легко можете выбежать из рук, особенно если вам придется использовать дополнительные инструменты.Соединение кабелей с разъемом с помощью инструмента, особенно в труднодоступных местах, часто затруднено. WAGO 221-2411 решает эту проблему с помощью инновационной рычажной технологии: это позволяет обходиться без инструментов во время установки — разъем открывается с помощью рычага, так что кабели могут быть очень легко подключены. Это экономит время при обширных монтажных работах.

Благодаря своим компактным размерам, составляющим 8,1 мм в ширину и 8,9 мм в длину, соединительный элемент WAGO имеет идеальный размер для обеспечения высокой плотности проводки, несмотря на ограниченное пространство.Тем не менее, два многожильных проводника от 0,2 до 4 мм ² могут быть подключены в этот проходной соединитель в кратчайшие сроки.

Больше места для маневра благодаря удобному крепежному адаптеру

Благодаря крепежному адаптеру серии WAGO 221 с разгрузкой от натяжения до пяти разъемов можно подключить параллельно через WAGO 221-2505, так что можно подключить до десяти кабелей. Однако адаптеры не только позволяют устанавливать многополюсные кабели, но и обеспечивают удобную фиксацию разъемов.
Инструменты также устарели с пятью адаптерами (WAGO 221-2501, WAGO 221-2502, WAGO 221-2503, WAGO 221-2504, WAGO 221-2505) — разъемы можно легко вставить в адаптеры с помощью той же рычажной технологии .

Таким образом, использование соединителей и адаптеров WAGO не только идеально подходит для установки на небольших площадях, но и в целом упрощает электромонтаж, повышает эффективность работы и обеспечивает надежные соединения в долгосрочной перспективе.

Обзор соединителей с рычажными гайками

Wago

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

В ответ на вчерашний обзор вставных соединителей Wago Wall-Nuts несколько комментаторов отметили их близость к рычажным соединителям Wago. Я тоже очень люблю использовать эти разъемы!

Вообще-то, Wago Lever-Nuts мне нравится даже больше, чем Wall-Nuts. Я использую их в основном для проводки постоянного тока с низким напряжением, и они намного быстрее и проще, чем использование обжимных клемм, винтовых клемм или любого другого разъема.

Wago производит рычажные гайки серии 222 трех размеров: 2-проводные, 3-проводные и 5-проводные.Они могут работать с проводом 28–12 AWG, как многожильным, так и одножильным, и рассчитаны на напряжение до 600 В (1000 В для вывесок и светильников) и 20 А.

Чтобы использовать их, снимите с проводов 9–10 мм (~ 0,37 ″) изоляции. В нижней части разъемов есть встроенные измерители длины зачистки.

Зачистите провод, поднимите рычаг, вставьте провода, закройте рычаги. Это действительно так просто.

Вот небольшая демонстрация видео:

В отличие от вставных соединителей серии 773, зажимные соединители для проводов серии 222 могут многократно использоваться со всеми типами проводов, а не только со сплошным сердечником.

Встроенный тестовый порт позволяет проводить тестирование напряжения и целостности цепи.

В целом, эти разъемы великолепны. Я не видел в них никаких недостатков. Мне ДЕЙСТВИТЕЛЬНО нравится их использовать. Единственная причина, по которой я использую вставные соединители, состоит в том, что они немного компактнее. Разъемы серии 773 также более экономичны из-за их более простой конструкции.

По цене коробка (50) 2-проводных соединителей серии 222 стоит около 20 долларов. 3-проводные и 5-проводные соединители немного дороже.Для сравнения, я недавно купил (250) 2-проводных соединителей серии 773 менее чем за 10 долларов.

Номера моделей: 222-412 (2-проводные), 222-413 (3-проводные), 222-415 (5-проводные), 222-500 (дополнительный монтажный держатель).

Купить сейчас (через Amazon)
Подробнее (через Wago)

Коробки с этими коннекторами я купил через Amazon. Если вы просто хотите попробовать несколько из них, разъемы Wago 222 также продаются индивидуально через поставщиков электроники.

Обновление: на самом деле существует их новая версия, которая меньше по размеру и лучше оснащена — рычажные соединители для проводов серии 221.Пройдет некоторое время, прежде чем новые разъемы будут доступны в США, но тем временем мы по-прежнему очень рекомендуем модули серии 222, обсуждаемые здесь.

экспресс-терминалов, как пользоваться. Клеммные колодки «WAGO»

Клеммы 773 и 273 предназначены для подключения и ответвления одножильных проводов из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока частотой 50 Гц и напряжением до 380 В. Клеммы используются в разветвлении. коробки.

Наименование	Ток (А)	Количество подключаемых проводов	Диапазон сечения (мм²)	Наличие контактной пасты
773-322 (фото 1)	25	2	1,0-2,5	без пасты
773-324 (фото 2)	25	4	1,0-2,5	без пасты
773-326 (фото 3)	25	6	1,0-2,5	без пасты
773-328 (фото 4)	25	8	1,0-2,5	без пасты
773-302 (фото 5)	25	2	1,0-2,5	с макаронами
773-304 (фото 6)	25	4	1,0-2,5	с макаронами
773-306 (фото 7)	25	6	1,0-2,5	с макаронами
773-308 (фото 8)	25	8	1,0-2,5	с макаронами
273-503 (фото 9)	25	3	1,5-4,0	с макаронами

клеммные колодки wago: (тип 224)

Клеммы 224 предназначены для подключения и ответвления одножильных и многожильных проводов из меди и алюминия в электрических цепях переменного тока частотой 50 Гц и напряжением до 380 В.Клеммы используются для подключения осветительного оборудования.

Клеммные колодки

wago: основные характеристики

клеммные колодки wago: (тип 222)

Клеммы 222 предназначены для подключения и разветвления одножильных и многопроволочных проводов из меди в электрических цепях переменного тока частотой 50 Гц и напряжением до 380 В. Для проводов из алюминия эти клеммы заполняются токопроводящей пастой. Универсальные клеммы используются как для подключения осветительного оборудования, так и для установки в распределительных коробках.

Клеммные колодки

wago: основные характеристики

Клеммы

wago: серия Micro (тип 243)

Клеммы серии micro WAGO 243 предназначены для подключения одножильных медных проводников. Они широко используются в распределительных шкафах слаботочных цепей видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и др. Благодаря пазам можно собрать в блоки несколько клемм. Клеммные колодки

wago: основные характеристики

Название	Ток (A)	Количество подключений	Сечение проводника (мм²)	Цвет
243-204	6	4	0,6-0,8	темно-серый
243-304	6	4	0,6-0,8	светло-серый
243-504	6	4	0,6-0,8	желтый
243-804	6	4	0,6-0,8	красный
243-208	6	8	0,6-0,8	темно-серый
243-308	6	8	0,6-0,8	светло-серый
243-508	6	8	0,6-0,8	желтый
243-808	6	8	0,6-0,8	красный
Адаптер		количество клемм
243-112		4
243-113		6

клеммы wago: четырехпроводные клеммы (тип 862)

Клеммы

WAGO серии 862 предназначены для подключения медных одножильных и многожильных проводов.Используется при подключении устройств и устройств. Закрепите саморезами на ровной поверхности.

Достаточно давно в нашу жизнь вошли пружинные клеммы под названием «WAGO» . На данный момент это имя стало нарицательным, так как имя Xerox в свое время стало нарицательным. Сейчас мало кто задумывается о том, что это название компании и часто из уст людей можно услышать слово «ваги», уже переведенное на русский язык.

Так что же на самом деле «WAGO»?

Фирма «WAGO» (Германия) — мировой лидер в производстве клемм и соединителей, использующих технологию пружинного соединения.Клеммы и соединители WAGO широко используются как в бытовой электропроводке, так и при промышленной установке в местах, требующих повышенной надежности и вибростойкости.

В настоящее время на российском рынке представлен широкий ассортимент продукции «ВАГО», но наиболее известными и широко применяемыми в быту являются строительные экспресс-терминалы (клеммы для бытовой электропроводки).

Строительные экспресс-терминалы WAGO на основе плоско-пружинного зажима позволяют надежно соединять одножильные / низкожильные медные или одножильные алюминиевые проводники в любой комбинации без использования инструмента.Они обеспечивают надежную и компактную разводку электрических проводов в распределительных коробках.

Преимущества электрического подключения с помощью экспресс-терминалов WAGO:

• Надежное подключение одножильных / низкожильных медных и / или одножильных алюминиевых жил, а также смешанная разводка;
• Каждый провод имеет отдельное клеммное пространство;
• Качество подключения не зависит от аккуратности электрика;
• Проводники не повреждены;
• Надежная защита от случайного контакта с токоведущими частями соединения;
• Возможно измерение электрических параметров электрической цепи без нарушения изоляции соединения;
• Гарантированная надежность контактов, исключающая короткое замыкание и нагрев в точке подключения;
• Безопасность и порядок в распределительной коробке.

Удаление изоляции.	Соединение	Проверить.	Отключить.
Снимите изоляцию с подключаемых проводов диаметром 12–13 мм.	Вставьте зачищенный провод до конца в свободное пространство для клемм.	Используется для проверки электрических параметров монтажных отверстий в корпусе клемм.	Если необходимо разобрать соединение, вытащите провод, при этом слегка повернув его.

Клеммы

Wago серии 773 и 273 предназначены для подключения и разветвления одножильных проводов из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока частотой 50 Гц и напряжением до 380 В. Клеммы используются в распределительных коробках.

Терминалы Wago (типы 773; 273): основные характеристики

Имя	Ток (А)	Количество подключаемых проводов	диапазон поперечного сечения (мм 2)	Наличие контактной пасты
773-322 (фото 1)	25	2	1,0-2,5	без пасты
773-324 (фото 2)	25	4	1,0-2,5	без пасты
773-326 (фото 3)	25	6	1,0-2,5	без пасты
773-328 (фото 4)	25	8	1,0-2,5	без пасты
773-302 (фото 5)	25	2	1,0-2,5	с макаронами
773-304 (фото 6)	25	4	1,0-2,5	с макаронами
773-306 (фото 7)	25	6	1,0-2,5	с макаронами
773-308 (фото 8)	25	8	1,0-2,5	с макаронами
273-503 (фото 9)	25	3	1,5-4,0	с макаронами

Имя	Ток (А)	Количество соед.проводной	Сечение проводника / (мм 2)	Наличие контактной пасты
224-111	25	2	0,5-2,5	с макаронами
224-122	25	3	0,5-2,5	с макаронами
224-201	25	2	0,5-2,5	без пасты

Имя	Ток (А)	Количество соед.проводной	Сечение проводника / (мм 2)	Наличие контактной пасты
222-413	32	3	0,08-4,0	без пасты
222-415	32	5	0,08-4,0	без пасты

Клеммники Wago серии Micro (тип 243): основные характеристики

Имя	Ток (А)	количество подключений	Сечение проводника (мм 2)	Цвет
243-204	6	4	0,6-0,8	темно-серый
243-304	6	4	0,6-0,8	светло-серый
243-504	6	4	0,6-0,8	желтый
243-804	6	4	0,6-0,8	красный
243-208	6	8	0,6-0,8	темно-серый
243-308	6	8	0,6-0,8	светло-серый
243-508	6	8	0,6-0,8	желтый
243-808	6	8	0,6-0,8	красный
Адаптер		количество клемм
243-112		4
243-113		6

Клеммные колодки Wago (тип 222): основные характеристики

Имя	Ток (А)	количество подключений	Сечение проводника (мм 2)	Цвет
862-0552	25	2	0,5-4,0	черный
862-0503	25	3	0,5-4,0	черный
862-0504	25	4	0,5-4,0	черный
862-0505	25	5	0,5-4,0	черный

Терминалы Wago известны уже много лет.Одно время «Wago» стало нарицательным, как и «Xerox». Говоря «ваго» или «ваги» (часто можно услышать именно такое произношение), люди не думают, что это название производителя.

Клеммы Wago (типы 773; 273) используются для подключения ответвления из алюминиевых и медных одножильных проводов или медных многожильных проводов, конец которых подключается к электрическим цепям переменного тока с максимальным напряжением 380 В и частотой 50 Гц. Клеммы используются в распределительных коробках.

Основные технические характеристики вагона 773; 273

Имя	Ток (А)	Количество подключаемых проводов	диапазон поперечного сечения (мм²)	Наличие контактной пасты
773-322 (фото 1)	25	2	1,0-2,5	без пасты
773-324 (фото 2)	25	4	1,0-2,5	без пасты
773-326 (фото 3)	25	6	1,0-2,5	без пасты
773-328 (фото 4)	25	8	1,0-2,5	без пасты
773-302 (фото 5)	25	2	1,0-2,5	с макаронами
773-304 (фото 6)	25	4	1,0-2,5	с макаронами
773-306 (фото 7)	25	6	1,0-2,5	с макаронами
773-308 (фото 8)	25	8	1,0-2,5	с макаронами
273-503 (фото 9)	25	3	1,5-4,0	с макаронами

Клеммные колодки Wago (тип 224)

Клеммы

Wago (тип 224) предназначены для соединения ответвлений из алюминиевых и медных одно- и многожильных проводов в цепях переменного тока с максимальным напряжением 380 В и частотой 50 Гц.Клеммы используются для подключения осветительного оборудования. Основные характеристики Wago 224

Клеммные колодки Wago (тип 222)

Клеммы Wago 222. Используются для подключения ответвления медных одножильных и многопроволочных проводов в цепях переменного тока с максимальным напряжением 380 В и частотой 50 Гц. Клеммы заполняются токопроводящей пастой, если жилы алюминиевые. Эти клеммы универсальны — могут использоваться как для подключения осветительного оборудования, так и для установки в распределительные коробки.

Основные характеристики Wago 222

Wago Micro Series (тип 243)

Клеммы серии

Micro wago 243 соединяют медные одножильные проводники. Широко распространены в распределительных коробках низковольтных цепей связи, телефонии, охранной сигнализации, видеонаблюдения, систем пожаротушения и др. Благодаря пазам несколько клемм собираются в единое целое.

Существует 4 способа подключения проводов, предусмотренных EMP.Если оценивать их с точки зрения удобства и скорости работы, надежности контакта, то техника с использованием клеммников (особенно в быту, при работе с внутренней электронной проводкой) — лучший вариант вне зависимости от условия и местная специфика.

О товарах компании «ВАГО», их основных характеристиках — наш рассказ.

Особенность терминала «WAGO»

Контактные зажимы — пружина

В чем преимущество такого инженерного решения?

Во-первых, постоянное «прессование» компенсирует деформацию металла проводника (например, температурную).Поэтому в течение всего периода эксплуатации надежность контакта в клеммной колодке не снижается.

Во-вторых, пружины обеспечивают виброустойчивость соединения.

В-третьих, в процессе работы вам не придется использовать отвертку, как это бывает при установке «шурупов» и фиксации в них концов проводов. Кто работал в условиях плохой освещенности, при установке электропроводки в труднодоступных местах WAGO оценит это преимущество.

Если добавить к этому и такой плюс (который присущ всем клеммникам), как простота подключения проводов из разнородных металлов (алюминий + медь), то целесообразность использования изделий этого типа (с подпружиненными контактами ) для электромонтажных работ очевидно.

Корпус — из модифицированных полимеров

Клеммы

WAGO выдерживают воздействие агрессивных сред (например, горюче-смазочные материалы), высоких температур (материал категории «огнестойкость»), чрезмерной влажности.

Контактные группы

Для изготовления токоведущих шин «WAGO» используется луженая медь (защита контакта от коррозии), пружины — аустенитная сталь (хромоникелевое легирование, придающее сплаву эластичность).

ЗАЖИМ КЛЕТКИ

Такая конструктивная особенность клеммных колодок позволяет работать с проводниками разной степени гибкости и изготавливать многократные выключатели.

Нажимная проволока

Эта контактная группа имеет особое назначение. Во-первых, соединение многопроволочных проводников, особенно с гибкой витой жилой, затруднено из-за конструкции пружины клеммной колодки. Во-вторых, нежелательно многократное переключение. Дело в том, что пластина после установки «врезается» в металл сердечника и частично повреждает его.

Клеммные колодки «WAGO» этого типа в основном используются там, где не предусмотрено частое (оперативное) переподключение проводов.Их часто называют одноразовыми товарами.

Разновидности и характеристики

Модификаций очень много, поэтому рассматривать весь модельный ряд вряд ли стоит. Далее — наиболее часто используемые в быту варианты клеммников. Более подробную информацию можно получить в любой точке продажи, в зависимости от того, какие виды продукции доступны.

серии 773

Модель -30_. Изначально эти изделия предназначались для соединения алюминиевых проводов, для которых внутри есть специальная паста, улучшающая качество контакта.В этой группе 4 типа клемм, которые различаются размером и количеством розеток — от двух (модель -302) до восьми (-308).

Модель -32_. Более совершенные изделия отличаются полупрозрачным корпусом с цветной вставкой. Это позволяет визуально контролировать процесс подключения проводника и качество фиксации его наконечника в клеммной колодке. Обозначение одинаково — на 2 слота (-322), на 4 (-324), на 6 (-326), на 8 (-328).

Общие характеристики

• Сечение проводника (мм2): однопроволочный — от 0.75; со скрученной жилой — от 1,5 до 2,5.
• Irab max (A) — 24.
• Диапазон температур (ºС) — до +85.

Серия 273

Модель -503 позволяет подключать в клеммную колодку до 3-х проводов сечением 1,5 — 4 «квадрата». Наличие пасты дает возможность работать с алюминиевыми проводниками.

серии 274

Основное назначение — включение цепных осветительных приборов. Модели -111 и -122 — с пастой, -201 — без нее (только для медных проводов).Сечение — от 0,5 до 2,5 мм².

серии 222

Модели -402 (2 контакта), 403 (3) и -405 (5). Ток до 32 А, сечение от 0,08 до 4 «квадратов».

серии 243

Клеммные колодки «WAGO» данной группы относятся к категории «микро». Ира до 6 А, количество соединений от 4 до 8, сечение — от 0,6 до 0,8.

серии 862

Возможна фиксация корпусов на любом основании с помощью шурупов.Количество подключаемых жил от 2 до 5 сечением 0,5 — 2,5. Максимальный ток 25А. Такие клеммники используются только при работе с медными жилами.

Сфера применения

В цепях ~ I напряжением до 380 В (50 Гц). Клеммники WAGO обеспечивают надежное соединение жил с медными и алюминиевыми жилами. Выбирая изделие для установки по той или иной схеме, нужно ориентироваться на его индивидуальные характеристики (см. Выше).

Себестоимость

Зависит от модификации клеммника WAGO. Цены на продукцию довольно низкие. Например, продукция серии 273 (модель 202) — 7 руб. / Шт., 222-415 — 32 руб. За единицу.

Статья написана в продолжение темы, начатой ​​Александром Молоковым. В европейских странах клеммные колодки WAGO — самый популярный способ подключения проводов. Мы до сих пор относимся к ним с очень большим подозрением, хотя о них знает каждый, кто профессионально занимается монтажом бытовой электропроводки.Клеммы, разъемы, колодки «Вага», «Ваги» уже прочно вошли в словарь современного электрика.

В этой статье давайте разберемся, как устроены клеммные колодки WAGO. Разберемся на примере самой популярной и универсальной серии — WAGO 222 . Эти терминалы используются. для подключения и разветвления медных одножильных и многожильных проводов. Клеммные колодки WAGO 222 могут использоваться как для подключения осветительного оборудования, так и для установки в распределительных коробках.

В клеммной колодке используется специальный зажим с плоской пружиной CAGE CLAMP .

На рисунке: 1 — Зажим CAGE CLAMP из CrNi-пружинной стали создает высокое запрограммированное усилие зажима, которое автоматически подстраивается под поперечное сечение проводника и не зависит от обслуживающего персонала. 2 — ЗАЖИМ КЛЕТКИ оказывает давление на проводник поверхностно, не повреждая его. 3 — Несущий рельс из электролитической меди с мягкой луженой поверхностью, с газонепроницаемым покрытием контактной поверхности проводника.4 — Концентрация прижимного усилия на контактной поверхности обеспечивает высокое контактное давление.

Матрицы, используемые для изготовления терминала VAGO

Простота использования.

Сокращение времени на электромонтаж (это особенно важно при больших объемах работ)

У каждого проводника есть отдельная клеммная коробка.

Качество подключения не зависит от аккуратности электрика.

При соединении проводов с помощью клеммных колодок WAGO жилы не повреждаются.

Надежная защита от случайного контакта с токоведущими частями соединения.

Гарантированная надежность контактов, исключающая короткое замыкание и нагрев в месте подключения.

Безопасность и порядок в распределительной коробке.

При подготовке статьи использованы каталоги WAGO.

Топ-20 часто задаваемых вопросов WAGO о системе зажима для клетки Pt. 1

Этот пост предоставил вам WAGO .

Зажим WAGO CAGE CLAMP®

Инновация… Рост стоимости обращений в службу поддержки и желание компании предоставлять более надежные продукты изменили представление людей о клеммных колодках.

В прошлом клеммные колодки часто рассматривались как незначительная часть всей системы, если только вы не работали в полевых условиях. Специалисты по обслуживанию на местах говорят, что клеммные колодки всегда играли важную роль, поскольку один из их первых шагов по устранению неисправностей — «проверка соединений». Они также указывают на то, что разъемы являются источником почти половины всех сбоев системы.

Проверка соединений в рамках планового технического обслуживания была единственным профилактическим решением этой проблемы — до изобретения «CAGE CLAMP®». CAGE CLAMP® сокращает время подключения, устраняет необходимость в обслуживании маршрутов и обеспечивает надежный контакт — каждый раз!

CAGE CLAMP® — это уникальный запатентованный зажимной механизм из нержавеющей стали, предназначенный для автоматического соединения одножильных или многожильных проводов. Доступны различные размеры CAGE CLAMP® для проводов сечением AWG 28-12. За исключением зачистки провода, не требуется никакой специальной подготовки провода, такой как обжим, наконечники или лужение.

Большинство безвинтовых систем, предлагаемых другими производителями, основаны на принципе листовой пружины. Этот тип подключения находится в задней части многих электрических розеток. Пластинчатая пружина рекомендуется только для более крупной сплошной проволоки, поскольку у нее нет сторон, которые могли бы удерживать жилы, и из-за острого угла контакта проволоки.

CAGE CLAMP® подходит для:

Соревнования по электромонтажу и основные исследования потребителей показали сокращение времени электромонтажа на 75% при сравнении ручной разводки винтовых клемм с клеммами CAGE CLAMP®.

Даже когда для затягивания зажимных винтов используются механические отвертки, CAGE CLAMP® позволяет сэкономить время.

В тех случаях, когда можно отказаться от подготовки проводов, например обжима, наконечников или лужения, можно получить дополнительную экономию.

Винтовые соединения зависят от оператора. Другими словами, они требуют оценки со стороны установщика относительно затяжки винта. Это можно отчасти контролировать на заводе-изготовителе с помощью обученного персонала или с помощью специальных динамометрических отверток.При полевой проводке труднее обеспечить правильные резьбовые соединения.

Функция автоматического зажима

CAGE CLAMP® позволяет менее квалифицированному персоналу выполнять качественные соединения. CAGE CLAMP® не требует специальных инструментов и управляется стандартной отверткой с прямым лезвием. Доступны два типа клеммных колодок: боковой и фронтальный.

CAGE CLAMP® — компьютер, разработанный для максимальной надежности. Пружины, находящиеся под постоянной динамической нагрузкой, такие как автомобильные и промышленные рессоры, работают надежно и выполняют миллионы операций в течение своего срока службы.Для сравнения, CAGE CLAMP® обычно приводится в действие только несколько раз, и все же он сконструирован в соответствии с теми же принципами, что и пружины при динамической нагрузке.

WAGO имеет более чем сорокалетний опыт в разработке и производстве высококачественных соединений. Современный контроль качества гарантирует соблюдение этих высоких стандартов.

Заинтересованы в цитате WAGO?

Экспертный обзор разъемов и клеммных колодок Wago

Доступные стили и размеры Wago:

• Многоходовые рычажные разъемы
• Многоходовые разъемы Push Wire
• Разъемы для освещения
• Распределительная коробка рычажных разъемов

Wago соединители — это простое решение для скрытых соединений, которые могут не требовать обслуживания и заменять распределительные коробки, клеммные колодки и блок (choc block).Компания гордится тем, что постоянно идет в ногу с отраслевыми тенденциями и остается на шаг впереди.

Некачественное обслуживание и неправильная сборка могут привести к повреждению резьбовых соединений с риском короткого замыкания и ударов. Компания Wago определила эти риски и более 50 лет борется с ними, используя свои высококачественные компоненты, которые не обойдутся вам слишком дорого.

Wago выпускаются разных размеров для разных целей.Микроразмеры и стили могут использоваться как с одножильными, так и с многожильными кабелями, что позволяет скрыть концевые заделки и, следовательно, не мешать клиенту. Попадая в герметичную защитную коробку, они классифицируются как не требующие обслуживания и обеспечивают надежное звуковое соединение при расширении или изменении установок.

Они наверняка ускорят вашу установку благодаря своей простой работе и создадут безопасную систему, которая менее навязчива, чем старые методы.

Наш электротренер утверждает, что «соединители Wago, вероятно, являются одним из лучших достижений в области электромонтажа», с которыми он столкнулся.Хотя это считается устаревшей технологией, поскольку она используется в Европе с 1950-х годов, однако в Великобритании ее начали применять сравнительно недавно — последние 10 лет.

Разъемы просты в использовании, они обеспечивают надежную заделку, которая при надлежащих условиях герметизации не требует обслуживания.

«Это на 100% лучше, чем старые распределительные коробки с винтовыми зажимами, которые были основным компонентом электромонтажной промышленности».

Разъемы Wago доступны в различных размерах и стилях, например, вставные зажимные разъемы для одножильного кабеля, рычажные версии для многожильного кабеля, а разъемы теперь даже стали микроразмерными.

Tool Roundup

Плюсы:

• Цельный заделка
• Не требует обслуживания

Если вы хотите прочитать больше обзоров инструментов, взгляните на наш обзор продукта на многофункциональном тестере Kewtech KT 65DL!

Вернуться к Инструменты для электрика.
