Никакой современный дом нельзя представить без собственной системы водоснабжения. Время от времени, в её агрегатах и элементах возникают неисправности, которые желательно оперативно устранять. Несмотря на огромнейшую важность такого элемента, как расширительный бак, некоторые из его поломок можно устранить самостоятельно, даже человеку, который не сильно в этом разбирается. В данной статье речь пойдёт о том, как производится замена мембраны в гидроаккумуляторе (50 литров, Джилекс – модель, что используется в качестве примера).

Принцип работы гидроаккумулятора

Если не вдаваться в конструктивные особенности агрегата, то в целом можно сказать, что гидралический аккумулятор представляет собой своеобразный закрытый бак. Его внутреннее пространство разделено на две части, которые изолированы друг от друга при помощи мембраны. В одной половинке накапливается вода, а в другой искусственно создается высокое давление.

Под его действием вода выталкивается в систему в том месте, где кто-то открывает кран. Другими словами, она попадает туда не из скважины, а из расширительного бака, где предварительно накапливается. После того, как давление понизится до заданного значения, автоматическое реле включит насос, и запас воды пополнится.

Предназначение мембраны

Как уже было отмечено выше, мембрана служит для разделения воздуха и воды внутри камеры гидравлического аккумулятора. Кроме этого, она предназначается для защиты системы от гидравлического удара. По словам представителей компаний, поставляющих мембраны, их срок службы рассчитан на пять лет. Как показывает практика, этот период редко превышает три года. Здесь может быть несколько причин, основной среди которых являются перепады давления в системе. В связи с этим, очень полезно знать, как производится замена мембраны в гидроаккумуляторе (100 литров его объем, 80 литров или 50 – значения не имеет, ведь принцип работы таких устройств является одинаковым).

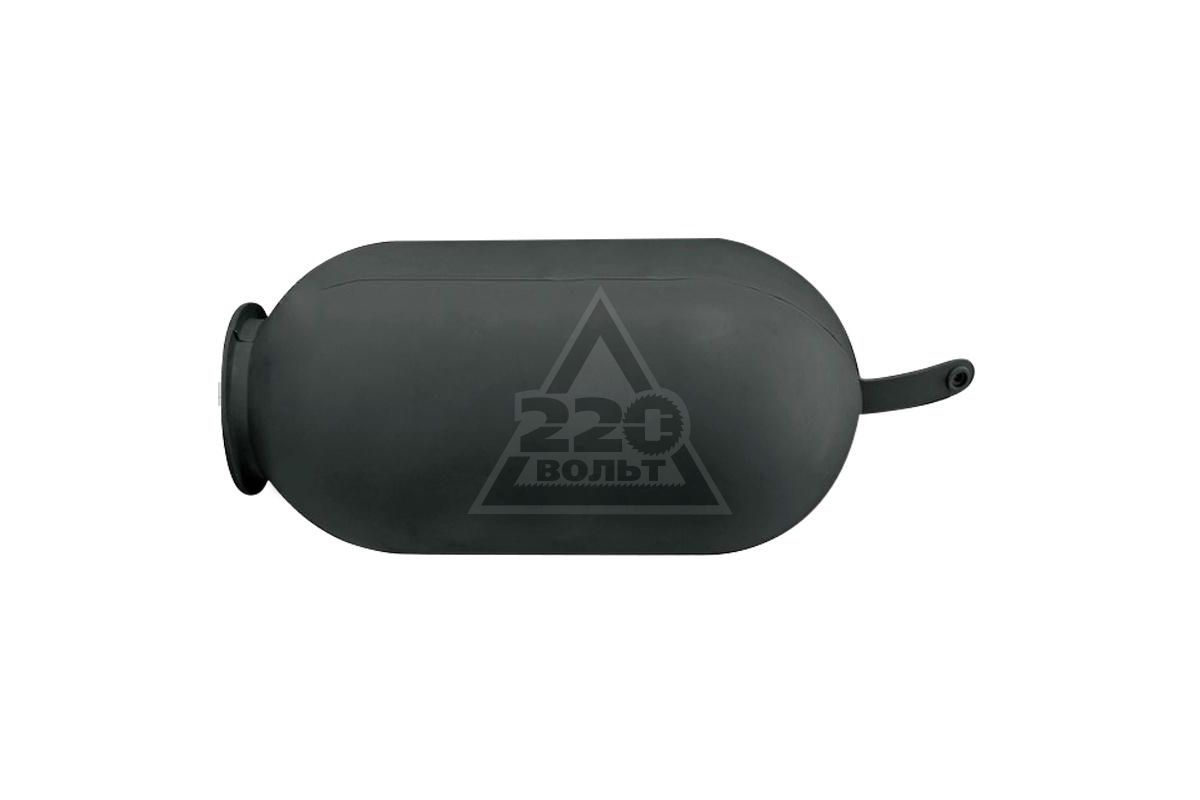

Сама по себе, она выглядит как резиновая груша. Между собой мембраны отличаются лишь материалом изготовления. В случае для водопроводных вариантов они производятся из каучука, а в отопительных системах – из специального состава, выдерживающего температуру до 99 градусов.

О неисправности мембраны свидетельствует частое включение и выключения насоса, а также перепады давления в системе (их можно определить по показаниям манометра). Тем не менее, сначала нужно осмотреть на целостность гидроаккумулятор Джилекс. Замена мембраны может и не понадобиться, если в его корпусе есть трещины. Дело в том, что первичные признаки у этих двух видов поломки являются похожими.

Замена мембраны своими руками

Если уже наверняка известно, что проблема в мембране, можно приступать к её замене. Для начала следует приобрести саму деталь. Эксперты рекомендуют не экономить на ней и сразу отдать предпочтение качественной модели. Как показывает практика, дешёвые варианты очень быстро выходят из строя.

Поэтому, сэкономив сейчас, через полгода придётся потратиться на покупку детали опять.

Гидравлический аккумулятор отключают от электрической сети. Сразу после этого с него максимально спускают воду и воздух. Следует помнить, что воды в баке остаётся много, поэтому для ускорения процесса можно открыть несколько кранов одновременно. Далее понадобится обычный ключ, при помощи которого нужно открутить все гайки на фланце и снять его. Сразу после этого можно извлечь саму резиновую грушу. Здесь есть один важный нюанс. Он заключается в том, что мембрана может быть повреждена незначительно. В таком случае рекомендуем в дальнейшем провести её вулканизацию и оставить как запасной вариант, который можно будет использовать в случае неожиданной поломки.

Не спешите сразу устанавливать новую деталь и сразу заканчивать ремонт гидроаккумулятора. Замена мембраны даёт возможность оценить состояние распределительного бака изнутри. Чтоб потом повторно не разбирать его, лучше сразу почистить при помощи наждачной бумаги внутреннюю поверхность, особое внимание, при этом, уделив месту установки мембраны. Далее нужно поставить грушу на место, накрыть её фланцем и надёжно закрепить болтами.

Проверка системы

После того, как все элементы установлены на свои места, подключены к скважине и электричеству замена мембраны в гидроаккумуляторе ещё не завершена. Чтоб удостовериться в том, что всё выполнено правильно, нужно произвести запуск системы. Сначала в накопительном бачке нагнетается рабочее давление (в таком случае стрелка манометра находится в пределах от 1,5 до 2,0 атмосфер). Далее нужно открыть кран с водой. Лучше всего выбрать тот из них, который расположен ближе всего к аккумулятору. При этом, ни в коем случае нельзя откручивать его полностью, поскольку это может привести к разрыву мембраны. Если вода течёт нормально, то это значит, что работа была проведена качественно.

Виктор

Мастер по подьему насосов

Сергей

Бурильщик

Александр

Местер по замене насосов

Михаил

Мастер по ремонту скважин

Евгений

Мастер по ремонту кессонов

Иван

Помощник мастера

Выводы

На сегодняшний день никто ещё не придумал вечных запчастей. В связи с этим не удивительно, что рано или поздно системе водоснабжения понадобится замена мембраны гидроаккумулятора. Цена этого удовольствия, зависит лишь от стоимости самой резиновой груши, ведь работу можно выполнить самостоятельно, потратив на это несколько часов времени. Как показывает практика, экономить на мембране не нужно. Дешёвые модификации низкого качества могут прослужить менее, чем полгода. И это несмотря на то, что производители указывают период эксплуатации, достигающий отметки в 5 лет.

Как видно из статьи, с заменой мембраны может справиться даже новичок, который вообще никогда не вникал в особенности функционирования систем водоснабжения. В связи с этим, нет никакой сложности в том, чтоб хотя бы раз в квартал разобрать гидравлический аккумулятор и оценить его состояние изнутри. А вот диагностику реле, систем автоматики проверку манометра и другие более сложные виды работ лучше доверить специалистам и проводить их не реже, чем раз в полгода.

Нужна консультация? или есть вопросы?

Оборудование для хорошего водоснабжения дома имеет свой срок эксплуатации.

Когда он истекает, может понадобиться ремонт и подбор новых расходных элементов для его функционирования. В этой статье мы рассмотрим назначение гидробака, причины дестабилизации его работы, как заменить мембрану в гидроаккумуляторе для надежности системы обогрева и поступления воды к потребителю.

Для чего нужен гидроаккумулятор и мембрана в нем?

Гидроаккумулятор обеспечивает поддержку давления в системе, а также смягчает гидроудар, отвечает за разделение водных и воздушных сред. Это незаменимая вещь при обустройстве скважины. Мембрана находится непосредственно внутри данной ёмкости и является самой важной ее запасной частью, от целостности и герметичности которой зависит работа системы водопоступления и теплоснабжения.

По паспорту мембрана служит в среднем 5-10 лет, но на практике этот срок может уменьшаться. Специалисты ремонтных компаний утверждают, что зачастую к ним обращаются клиенты с вопросом, как заменить мембрану в гидроаккумуляторе, из-за разных внутренних и внешних причин:

перепады температурных показателей;
превышение по градусам, о величине которых написал в инструкции производитель;
перепады давления жидкости и воздуха;
нулевое или слабое давление воздуха в соответствующей камере гидробака;
неправильная эксплуатация оборудования;
работа насоса со сбоями;
некачественный материал изготовления мембраны;
неверно подобрали объем самой мембраны.

Признаки нарушений в мембране гидроаккумулятора

Если вы заметили некоторые сбои в работе аккумулирующего устройства, то нужно вызвать специалиста по ремонту оборудования, связанного с водоснабжением. К признакам разрыва или деформации мембраны относят:

явное ухудшение подачи воды в дом;
напор воды постоянно и резко меняется;
появление протечек ниппеля;
есть течь у воздушного клапана;
происходят «скачки» давления системы.

Как заменить мембрану в гидроаккумуляторе на отлично,точно знает мастер. Доверять дорогостоящее оборудование нужно только опытным работникам, которые сталкивались с нюансами функционирования разных механизмов. Специалисты в любом случае отключат систему от тока, перекроют водопоступление в бак, и проверят, в мембране ли кроется проблема:

выпустят воду из резервуара. При выходе воздуха заменят изделие;
выпустят воздух из резервуара. Заметив выход из ниппеля воды, заменят изделие на новое из-за прорыва мембраны.

Этапы ремонта аккумулирующего механизма или как заменить мембрану в гидроаккумуляторе

Примерно 1 раз в 5-7 лет для загородного дома и 1 раз в 4 года при частом и постоянном использовании бака требуется смена резиновой мембраны в нем. Процесс сам по себе легкий, но требует внимания и знаний.

Прежде, чем перейти к описанию этапов замены, расскажем о подготовке к данному мероприятию. Последняя включает в себя:

покупку нового качественного изделия известных брендов. Данный совет очень хорош: приобретая китайские дешевые товары для скважины, вы рискуете быстро прийти к тому же результату, то есть к поломке. А иногда и к деформации еще более дорогостоящих элементов системы из-за низкого качества указанной мембраны;
начальные действия с расширительным баком: перекрытие воды из скважины в дом, спускание воздуха, слив воды из гидробака.

Перечисленные ниже шаги ремонта помогут понять, как заменить мембрану в гидроаккумуляторе безопасно и надежно:

шаг 1. Снятие фланца;
шаг 2. Изъятие старой мембраны;
шаг 3. Очистка расширительного гидроаккумулятора внутри от коррозии и мусора;
шаг 4. Зачистка наждаком фланца и внутреннего резервуара. Это делают для ликвидации самых мелких неровностей;
шаг 5. Новая мембрана ставится на место старой в тщательно расправленном виде;
шаг 6. Монтируется фланец, для чего используют гайки. При отсутствии автоматики, манометра, клапана выпускания воздуха на последнее отверстие устанавливают специальную заглушку;
шаг 7. Проводится проверка оборудования. Пробный запуск покажет, все ли было верно вставлено и закручено: давление воздуха доводится до указанного в инструкции показателя (часто это 1-2 А) посредством подсоединения к ниппелю насоса, а после гидробак подключают к трубам, но не на всю мощность. Нужно внимательно следить за показателями на этом этапе и не допускать превышения.

Отличной профилактикой быстрого разрыва функциональной резиновой груши в гидробаке является проверка и прокачка давления в допустимых пределах не менее пары раз в год. И тогда не придется часто сталкиваться с проблемой как заменить мембрану в гидроаккумуляторе.

Часто задаваемые вопросы при износе мембраны

Специалистам в этой области задают наиболее часто такие вопросы:

как заменить мембрану в гидроаккумуляторе при помощи вулканизации? Ответ прост: не нужно спаивать резину мембраны, ведь ни к чему хорошему это привести не может. Вулканизация мембраны может «подарить» новую жизнь груше на 1 неделю, и появятся новые разрывы. Лучше приобрести новую мембрану и поставить ее в бак;
почему появляется жидкость при небольшом сдавливании воздушного клапана? Появилась деформация в резине мембраны и объем между ней и стенками бака наполнился жидкостью;
можно ли самому без помощи мастеров поставить новую мембрану в бак? Как заменить мембрану в гидроаккумуляторе, можно найти в интернете и ничего сложного в этом, по сути, нет. Но есть много нюансов, с которыми обычный человек не часто сталкивается, и он может упустить это из виду. Кроме того, мастер посоветует проверенную марку данного приспособления, выдаст гарантию на свою услугу. В случае повторной поломки клиент не потратит дополнительные финансы на устранение.

Ухаживать за своей скважиной, проводя профилактические действия и осмотры несколько раз в год – всегда хорошая идея. Так вы получите чистую и вкусную воду, безопасную работу оборудования и экономию средств, а также своего времени.

Все о мембранных баках. Установка, замена и ремонт.

Частые вопросы связанные с ремонтом и установкой мембранных баков

Предисловие.

Современные инженерные решения позволяют облегчить жизнь потребителей во многих смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак – устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов. Это позволило уйти от громоздких емкостей в открытых системах отопления и необходимости контролировать уровень жидкости в этих емкостях. В системах водоснабжения расширительный бак, позволил создавать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.

Отличия расширительного бака от гидроаккумулятора.

Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины. Баки красного цвета – расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы – синего цвета, применяются для холодной воды.

Советы по выбору и опыт.

Резиновая мембрана, которая находиться внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом. Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и судя по опыту нашего монтажного отдела, редко встречаются эксземпляры, старше 12 лет. По опыту обслуживания подобного оборудования, можем отметить долгожителями – марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем* мембраны Джилекс, и Wester. Так как именно их приходилось много менять. Самые частые причины выхода из строя:

· Разрыв мембраны

· Коррозия фланца

· Коррозия ёмкости

· Герметичность ниппеля

Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы. Подбором и поиском аналогичных расходников, сантехник врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому, мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже. Интернет-магазин SANCOM, рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.

Как определить вышедший из строя расширительный бак.

В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала, проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, из него потекла жидкость, скорее всего это внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную. Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, можете аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака. Глухой звук – бак полный, звонкий – бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или не герметичность(плохо прикручен фланец или коррозия). В этом случае, рекомендуем произвести визуальный осмотр бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением. Обратите внимание, что накачку мембранного бака воздухом следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить. Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.

Как определить вышедший из строя гидроаккумулятор?

Если у Вас загородный дом, и в доме установлена насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в Вашем трубопроводе, следовательно работать насосу приходиться только тогда, когда заканчивается запас этой воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак – не работает должным образом. Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника, и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание насоса, и проверьте, будет ли в трубопроводе вода. Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков. Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором. Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.

Установка мембранного бака.

Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило либо 3/4», либо 1» с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединяться с помощью специальной угловой гибкой подводки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков объемом до 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса. Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем, давление воздуха ниже 1,5 Bar, не имеет особого смысла, так как это то давление, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак начнет тогда, когда давление воды, станет меньше, чем давления воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали. Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.

Замена и ремонт мембранного бака.

Заменить бак не составит большой трудности и с этой задачей, легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, который перекрывается предусмотренными для этого кранами. После того, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушного шипенья и подтеков.

Кроме замены непосредственно самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака. Сантехники идут неохотно на подобное мероприятие, тк подобная работа грязная, а много за неё не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую, ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак. Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, Вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней поверхностью. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.

Установка, замена или ремонт расширительного бака от SANCOM

Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системы отопления и водоснабжения. Огромный опыт в монтаже сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления так и для водоснабжения, с напольной и настенной установкой. Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым материалом и оборудованием. Стоимость замены, складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые мы поставляем и рекомендуем, выполняем ремонт в рамках гарантии и пост-гарантийное обслуживание.

Надеюсь данная статья будет для Вас полезной!

Автор статьи — Капустин Александр, статья подготовлена для интернет-магазина SANCOM 29/05/2019 года. Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статьи и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи, просьба обращаться по адресу электронной почты: [email protected], с указанием ссылки данной статьи.

Всего доброго!

*Личное мнение автора статьи, основанное на личном опыте обслуживания.

Гидроаккумулятор и реле давления. Настраиваем правильно

Рис1. Гидроаккумулятор

При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм. , а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм. , а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

достижении рабочего давления ГА;
достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

Мембрана для гидроаккумулятора: замена, материал сменной мембраны

Сегодня почти в каждом жилом коттедже, на даче и прочих постройках, которые требуют водоснабжения, применяются насосные станции, и все они состоят из 2-х частей:

Непосредственно насос, отвечающий за накачивание воды.
Гидроаккумулятор, который, как и следует из названия, аккумулирует воду и поддерживает должный уровень давления во всей системе. Можно также устанавливать гидроаккумулятор в отдельности от насоса.

Именно поэтому так важно рассмотреть ключевые детали бака гидроаккумулятора, а именно резиновые мембраны, так как именно она выполняет все основные функции (разделяет агрегат на 2 воздушный и водяной резервуар). Рано или поздно наступает момент, когда необходимо осуществить замену, и пользователь встает перед выбором: остановиться на съемной мембране или нет? Какая будет лучше? И корректно ли поставлен этот вопрос?

Съемная и несъемная мембраны

Вечного двигателя не существует, поэтому, конечно, мембрана выходит из строя, правда, на практике, это происходит намного раньше, чем планировалось, так как в теории она должна прослужить верой и правдой порядка 5-10 лет. Но чаще всего она рвется о стенки бака, когда давление должным образом не контролируется оператором, и воздух уходит.

Если вернуться к изначальной постановке вопроса, какую выбрать мембрану: съемную или нет, то нужно рассмотреть эти 2 вида более подробно:

Подавляющее большинство моделей современных гидроаккумуляторов предполагают наличие внутрисъемных мембран, например, известный производитель Reflex UNIPUMP. Так как материал изнашивается, вопрос замены позволяет без труда быть решенным.
Впрочем, иногда встречаются и модели агрегатов, в которых мембрана (ее здесь еще принято называть диафрагмой) несъемная. Как правило, на такие гидроаккумуляторы цена существенно меньше, чем у аналогов со съемной мембраной. В этой ситуации замена невозможна. Отталкиваясь от практического опыта, можно сказать, что подобные баки будут выходить из строя абсолютно с такой же периодичностью, ибо ремонту они не подлежат, и потратиться придется на новый бак. Яркий пример таких баков – модели PressureWavePWB 2/,24 LH,WiloA 24-H и многие другие.

Ответ на вопрос, какой вариант мембраны выбрать (съемную или нет) очень прост. Если у вас есть возможность, лучше потратить большую сумму, но приобрести бак со съемным типом мембраны, обеспечив себе возможность в случае ремонта осуществить его без каких-либо сложностей. Но, так как баки с диафрагмой вместо мембраны не получили распространение в нашей стране, то и купить такой бак будет сложно.

Кроме того, стоит обратить внимание на другие параметры, не менее актуальные для мембран. О них и пойдет речь далее.

Выбираем материал мембраны

Другой не менее важный вопрос – из какого материала должна быть изготовлена мембрана для гидроаккумулятора. В том случае, если насосная станция обеспечивает питьевой водой, то следует четко понимать, что так или иначе вода неизменно взаимодействует с материалом груши, поэтому перед покупкой важно убедиться, что груша выполнена строго из пищевого материала (если вода применяется для технических нужд – это не принципиально. Всего имеется 5 основных типов:

Natural – натуральная резина (из каучука), которая считается наиболее гибкой из всех, однако по прошествии определенного времени вода может начать просачиваться через стенки. Актуальна груша из этого материала для воды с температурой в диапазоне -10/+50 градусов.
Butyl – бутиловая искусственная резина, которая также оптимальна для контакта с питьевой водой и соответствует всем установленным санитарным нормам. Она не так эластична, как предыдущий вариант, но гарантирует более длительный срок эксплуатации. Подходит для воды в температурном диапазоне -10/+99.
EPDM — один из наиболее часто встречающихся искусственных материалов для производства в этой сфере.
SBR — этот тип чаще всего используется в расширительных бачках систем отопления.
Наконец, Nitril — этот материал не подходит для контакта с питьевой водой, грушу из него стоит приобретать, когда речь идет о маслах и горючем.

Таким образом, думая о том, кукую мембрану выбрать, стоит делать ставку на сохранность собственного здоровья, поэтому так важно выбрать правильный материал для груши/мембраны гидроаккумулятора. В нашей стране практически 95 % мембраны EPDM и искать другие порой бессмысленно.

Процесс замены мембраны

Без преувеличения можно сказать, что процесс замены мембраны в баке очень простой и увлекательный, и с ним можно справиться, не имея каких-то особенных навыков и знаний. Достаточно следовать предложенной ниже инструкции:

Для начала обесточивается система, выключается насос из сети, а после сбрасывается давление путем открытия крана
На втором этапе откручиваются болты, и снимается фланец.
Вынимается старая мембрана.
На ее место ставится новая.
Обратно устанавливается фланец, а затем прикручиваются на свои места болты.
Обязательно следует накачать в систему воздух 1,4-1,5 бар.
Теперь можно подключить гидроаккумулятор к системе водоснабжения, только не забывать производить проверку давления в баке.

Подводим итоги

Чтобы резюмировать все написанное выше, выделим несколько ключевых пунктов:

На практике, какой тип мембран лучше, съемный или несъемный?

Оптимально выбирать такие баки, в которых можно без труда поменять мембрану, так как, если бак будет с диафрагмой (несъемный тип), сделать это будет невозможно, что, естественно, влечет за собой дополнительные траты.

На что обращать внимание при выборе мембраны, какие характеристики должны быть учтены?

Обязательно учитывайте при приобретении следующие факторы:

рабочий температурный диапазон в системе;
срок эксплуатации;
динамика работы системы;
устойчивость к диффузии.

Стоимость, производитель играют второстепенную роль.

Какие формы мембраны лучше выбирать?

Сегодня в продаже можно найти следующие мембраны по форме:

Баллонная
Шаровая
Грушевидная (применяется в вертикальных баках больших размеров).
Диафрагменная – это тот самый несъемный тип.

Всем, кто заинтересовался мембранной для гидроаккумулятора, предлагаем воспользоваться помощью высококвалифицированных экспертов фирмы «ALFATEP». Просто позвоните по телефону 8 (495) 109-00-95, и наши сотрудники проконсультируют вас по интересующим вопросам.

назначение и разновидности, инструкция по замене

Как заменить мембрану гидроаккумулятора своими руками

Мы последовательно покажем процесс замены неисправной мембраны гидроаккумулятора. Когда наш гидроаккумулятор вышел из строя, пространство между мембраной и корпусом наполнилось водой. Назначение нижнего фланца – удерживать резиновую мембрану в корпусе гидроаккумулятора. Когда мы открутили фланец, вода из корпуса потекла наружу.

Демонтаж неисправной мембраны

Сначала мы аккуратно отвинчиваем болты с фланца, снимаем фланец и дожидаемся, пока стечёт вода.

Слегка освободив края мембраны, удаляем остатки воды.

В данной модели гидроаккумулятора объёмом 150 литров крепёж мембраны предусмотрен и в верхней части.

Это резьбовой штуцер с наружной резьбой. Аккуратно свинчиваем с него гайку и вытаскиваем неисправную мембрану вместе с резьбовым штуцером через отверстие в нижней части корпуса.

После удаления мембраны в корпусе не остаётся ничего, поэтому на данном этапе рекомендуется хорошо вычистить внутреннюю поверхность корпуса.

Мембрана по форме напоминает грушу. Обратите внимание, что новая мембрана должна полностью соответствовать оригиналу. Не приобретайте дешёвые варианты с другой спецификацией, в конечном итоге это выйдет дороже. Возьмите в магазин старую мембрану в качестве образца или перепишите её спецификацию с таблички на корпусе гидроаккумулятора.

Полезный совет: новую мембрану перед использованием желательно вымыть в неагрессивном моющем растворе. Мы вставляем в мембрану резьбовой штуцер для крепления её сверху и не спеша закручиваем его в отверстие мембраны.

Установка в корпус новой мембраны

Вставляем новую мембрану в корпус гидроаккумулятора через нижнее отверстие в корпусе.

Проталкиваем мембрану до её выступов в нижней части.

Теперь наша задача – расправить мембрану внутри корпуса и попасть резьбовым штуцером в отверстие в его верхней части. Для более крупной модели можно использовать специальные приспособления или заранее привязать к штуцеру верёвку и протянуть её через отверстие.

Закручиваем на резьбовой штуцер гайку.

Внутри штуцера предусмотрена выемка под шестигранник. Разводным ключом слегка подтягиваем гайку. Если на гидроаккумулятор не планируется устанавливать регулирующую автоматику, манометр или клапан для выпуска воздуха, то верхнее отверстие во фланце можно заглушить металлическим колпачком подходящего диаметра. В качестве уплотнения можно использовать фум-ленту или лён.

Наматываем 5-6 оборотов фум-ленты и устанавливаем колпачок.

Сначала закручиваем его от руки, затем подтягиваем разводным ключом.

Устанавливаем нижний прижимной фланец на корпус. Этот фланец фиксирует мембрану на корпусе, прижимая её края. Устанавливать и закручивать болты на фланце следует по тем же правилам, по которым закручиваются колёса автомобиля. В зависимости от количества болтов можно использовать схему “крест-накрест” или “звёздочка”. Надо стараться устанавливать и поджимать болты с противоположных сторон – так мы добьёмся равномерного прижатия фланца и мембраны. Когда все болты установлены, подтягиваем их поочерёдно торцевым ключом.

Подключение гидроаккумулятора к системе водоснабжения

Подсоединяем гидроаккумулятор с помощью прокладки и накидной гайки к системе водоснабжения. Здесь достаточно усилий от руки.

До запуска гидроаккумулятора необходимо создать дополнительное воздушное давление. Для этого откручиваем пластиковую крышку с ниппеля и подключаем насос.

По манометру следим за ростом давления в баке. Обычно на табличке гидроаккумулятора указана величина предварительного воздушного давления. В нашем случае она составляет 1,5 бара.

Если значение не указано, установите давление 1,5 – 2 бара. После этого можно открывать кран и подавать воду в гидроаккумулятор.

Все права на видео принадлежат: DoHow

transkribator.guru

Мембрана для гидроаккумулятора, замена, износ. Советы +фото

Насосные станции это одна из частей системы водоснабжения дома. Они используются повсеместно. Независимо от конструктива и источника воды в комплектацию входит насосная станция. Насос накачивает воду в подсистему, а гидроаккумулятор помогает сохранять необходимые показатели давления. Именно в гидроаккумуляторе находится такая важная деталь, как мембрана. Она участвует во всех процессах.

Насос с гидроаккумулятором без мембраны работает при более высокой нагрузкой. Он включен все то время, когда нужна вода. Это увеличивает и энергопотребление. Скачки показателей давления в таком случае не исключаются.

Принцип работы

С помощью мембраны происходит разделение на две камеры — воздушную и водяную.

Их еще называют мокрой и сухой. Вода с помощью насоса попадает в мембрану. В пространстве между ее стенками и оболочкой гидроаккумулятора создается область высокого давления. Благодаря этому и происходит создание необходимого показателя давления в системе водоснабжения.

У мембран продолговатая или вытянутая форма, зависит от емкости бака. Обычно изготавливается из каучука или специализированного резинного состава. В обоих случаях материал соответствует гигиеническим и санитарным требованиям, справляется с влиянием микроорганизмов. Особая резина выдерживает более высокое давление, и используется при более широком диапазоне температур.

Мембрана бывает плоской и балонной.

Независимо от материала и вида, мембрана выполняет одни и те же функции.

Эластичная емкость размещается в корпусе бака, тем самым образует два независящих друг от друга пространства.

В балонной мембране внутри находится вода, а в пространстве между ее стенками и стенками гидроаккумулятора нагнетается воздух.

Плоская закрепляется на стенках емкости, также образуя два отдела. Насосы обеспечивают поступление воды. Это происходит до достижения максимальных значений давления внутри конструкций. Эти значения выставляются наладчиками на реле. Когда отметка достигнута, насос перестает работать. При этом давление на саму емкость с водой сохраняется, благодаря конструктиву. Поэтому нет изменения напора воды в процессе использованию. Когда давление достигает минимальной отметки, насос вновь включается.

Изнашивание мембраны

Мембрана в гидроаккумуляторе является расходной деталью. Она со временем изнашивается и требует замены. Износ связан с неровным давлением в системе, с постоянными процессами сжатия и растяжения, трении о другие детали. Регулярные и резкие скачки температуры, превышения значений давления в системе тоже не продлевают срок службы.

Компании-производители в среднем заявляют о 5 годах эксплуатации, но влияние негативных аспектов сложно избежать.

Например, расход воды утром и, особенно, вечером в будние дни вырастает. Поэтому замена мембраны в гидроаккумуляторе требуется чаще.

Когда необходимо купить мембрану в гидроакуумулятор, лучше выбирать такого же производителя, как и у самого гидроаккумулятора. Тогда совпадут необходимые размеры и характеристики.

Проверка мембраны.

Перед тем как купить мембрану гидроаккумулятора в спб надо убедиться, что причина поломки заключается именно в этом элементе.

Если по манометру видно, что давление или растет, или падает, а при этом вода подается то тонкой струйкой, то с нормальным напором — это яркий признак нарушения целостности мембраны. Чтобы окончательно в этом убедиться, надо выключить насос и перекрыть подачу воды в бак.

Потом остатки жидкости из бака стравливают. При этом, обращают внимание на то, как она выходит. Если вместе с воздухом – необходима замена мембраны в гидроаккумуляторе.

Замена мембраны в гидроаккумуляторе своими руками

Ремонт мембраны гидроаккумулятора можно произвести самостоятельно. Происходит это поэтапно.

Гидроаккумулятор демонтируется от остальной системы. На этом этапе лучше расположиться там, где будет комфортно производить дальнейшие манипуляции и не страшно будет залить водой окружающее пространство.
Убрать давление воздуха. Для этого есть специальный ниппель. Он бывает горизонтальный и вертикальный, чаще всего располагается на верхней части бака.
Откручивается шланг и крышка. Скорее всего, на этом этапе из гидроаккумулятора польются остатки жидкости. Можно заранее приготовить таз. Воду надо слить полностью.
После этого снимается крышка с манометром.
Внизу корпуса находится специальное технологическое отверстие. Через него достается мембрана.
Бак осматривается на нарушение целостности, грязь и ржавчину. Правильно, если нет осадка и трещин. Потом промывается и осушивается.
Мембрана для гидроаккумулятора 50 литров монтируется в бак. Если емкость рассчитана на другой объем, мембрана должна быть подобрана соответственно.
Конструкция собирается в обратном порядке.
Через специальный золотник закачивается воздух. Здесь можно применить обычный насос.

Для облегчения замены мембраны в гидроаккумуляторе можно посмотреть видео, где все наглядно показывают и рассказывают.

Стоит обратить внимание, что сменная мембрана гидроаккумулятора должна быть рассчитана на такой же объем, как и сам гидроаккумулятор. Если стоит отметка 24 литра, значит покупать надо на 24 литра.

9 лучших строительных и мебельных магазинов!

Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Как выполнить замену мембраны гидроаккумулятора своими руками

Когда речь заходит об автономной системе водоснабжения, то у многих владельцев загородных домовладений сразу возникают ассоциации с двумя важными агрегатами – это насос и гидроаккумулятор водопровода.

Связано это, прежде всего с тем, что эти конструктивные элементы играют очень важную роль в подаче воды в частном доме.

Стоит также отметить, что о насосах для подачи воды написано достаточно много информации, а вот о гидробаках – напротив. Чтобы исправить такое положение дел, мы в этой статье максимально подробно опишем устройство гидроаккумулятора, расскажем об его функциональном назначении в автономном водоснабжении, а также расскажем о том, что какое значение имеет мембрана в конструкции гидробака.

Преимущества использования гидробака

Гидробак, логично встроенный в автономную систему водоснабжения, выполняет ряд следующих важных функций:

поддерживает стабильное давление в водопроводе;
компенсирует утечки воды из магистрали водоснабжения;
защищает трубопровод от гидроударов при включении насосного оборудования;
продлевает срок эксплуатации насоса, так как ограничивает включение и выключение этого агрегата.

Как видим, гидроаккумулятор является весьма важным конструктивным элементом любой автономной водопроводной системы, поэтому, стоит понимать, что от его стабильной работы, прежде всего, зависит функционирование всего водоснабжения.

Устройство агрегата

Как правило, устройство гидробака имеет следующие важные компоненты:

металлический корпус;
фланец с клапаном;
резиновая мембрана.

Здесь стоит отметить тот факт, что мембрана в устройстве гидроаккумулятора играет ключевую роль, поэтому ее состоянию всегда отводится важная роль.

Виды

На современном рынке насосного оборудования, как правило, предлагается два вида мембран для гидробаков:

диафрагменная плоская;
баллонный тип.

Остановимся более подробно на описании каждого типа мембран.

Плоская

Диафрагменная плоская мембрана закрепляется герметично внутри корпуса гидробака, при этом разделяет его на две части:

воздушную;
«мокрую».

Принцип действия в этом случае заключается в следующих моментах:

при включении насоса вода закачивается вовнутрь агрегата, при этом мембрана начинает сжиматься и создавать избыточное давление в воздушном отсеке;
при определенном уровне давления в гидроаккумуляторе реле отключает насос, а мембрана, накопившуюся жидкость непосредственно выталкивает в трубопровод;
при достижении минимального уровня реле давления воды снова включает насос, и весь процесс снова повторяется циклично.

Таким образом, как видим, происходит, как экономия электричества, так и энергоресурса самого насоса.

Баллонная

Балонный тип мембраны представляет собой резиновую емкость, которая в небольших баках объемом от 5 литров, напоминает по форме обычную банку или медицинскую грелку, а вот в моделях объемом от 24 литра она имеет более грушевидную форму.

Принцип функционирования баллонной мембраны заключается в следующих важных моментах:

при помощи насоса вода закачивается вовнутрь резинового баллона;
появляется избыточное давление между стенками резиновой емкости и корпусом гидробака, которое при отключении насоса выталкивает воду в магистральный трубопровод.

Таким образом, баллонная мембрана в значительной степени снижает действие гидроударов на систему водоснабжения.

Причины износа

Среди факторов, влияющих на износ мембраны, можно выделить следующие:

перепады температур в гидроаккумуляторе;
постоянный процесс сжатия и растяжения;
трение мембраны об стенки корпуса агрегата.

От вышеуказанных факторов мембрана, естественно, изнашивается. Как правило, о признаках выхода из строя мембраны говорят следующие немаловажные моменты:

гидроаккумулятор начал работать рывками;
насос включается слишком часто через небольшие промежутки времени;
показания манометра резко набирают высокий уровень, а затем – стремительно падают;
кран как бы «плюется» водой.

В ситуациях подобного рода очевидным фактом является тот момент, что необходимо заменить мембрану гидробака.

Как поменять

Чтобы заменить изношенную мембрану своими руками, необходимо выполнить следующий порядок последовательных действий:

отключить гидробак от системы водоснабжения;
через ниппель убрать воздушное давление в агрегате;
слить из гидроаккумулятора остатки воды;
откручивается крышка с манометром;
через специальное отверстие внизу корпуса вытягивается изношенная мембрана;
новая мембрана устанавливается в обратной последовательности;
устанавливается на место фланец с клапаном.

Выполнив указанные несложные действия, вы восстановите своими руками работоспособность гидробака.

Таким образом, в этой статье мы подробно рассказали о мембранах гидроаккумулятора, а также о причинах их поломок. Надеемся, что воспользовавшись советами и рекомендациями, изложенными в статье, вы с легкостью осуществите замену мембраны гидробака.

Смотрите видео, в котором пользователь подробно демонстрирует, как выполнить замену мембраны гидроаккумулятора своими руками:

Оцените статью: Поделитесь с друзьями!

septik.guru

Замена мембраны в гидроаккумуляторе

Мембрана в гидроаккумуляторе практически всегда выходит из строя только по вине пользователя. Дело в том, что изготовлена она из EPDM резины, что теоретически гарантирует ей 10-летний срок службы. Однако она может порваться о стенку бака в случае, если давление воздуха в агрегате не контролировалось оператором должным образом, и воздух ушёл.

Иногда встречаются модели гидроаккумуляторов с несъёмной мембраной. Это можно расценивать как определённую гарантию от производителя на то, что она останется невредимой при любых рабочих обстоятельствах. Если же всё-таки случится какая-то неприятность, придётся покупать полностью новое устройство, так как замена мембраны в данном случае не предусмотрена.

Применяемые в быту агрегаты, как правило, оснащают мембранами грушевидной формы, в то время как мощные гидроаккумуляторы от 100 л, снабжены мембраной в форме чулка, у которой есть вход и выход.

Найти мембрану в свободной продаже несложно, так как она относится к разряду расходных материалов. Также можно обратиться за этой запасной частью к поставщикам или производителям гидроаккумуляторов. Учтите тот фактор, что мембраны одной фирмы могут не подойти к устройству другой фирмы из-за разницы в диаметре горловины. Однако встречаются и соответствия, к примеру, мембрана Джилекс отлично подходит для гидроаккумулятора Zilmet.

Заменить мембрану в гидроаккумуляторе бытового насоса достаточно просто. В первую очередь следует отключить питание и сбросить давление в системе. Несмотря на то, что мембрана испорчена, лучше лишний раз убедиться, что давление воздуха в устройстве отсутствует. Далее следует открутить болты, снять фланец и вынуть негодную мембрану. Для установки нового расходника вам не понадобятся ни прокладки, ни герметик. Прикрутив на место фланец, накачайте воздух до 1,4 атмосфер. Теперь осталось лишь наполнить насос водой, подключиться к сети и накачать давление в системе. Пользуйтесь и не забывайте периодически проверять давление воздуха в устройстве, чтобы опять не пришлось менять мембрану в гидроаккумуляторе.

Замена мембраны (груши) в гидроаккумуляторе (баке). Наглядная инструкция

Давайте более подробно рассмотрим процесс замены мембраны в гидроаккумуляторе. На приведенной ниже фото инструкции показаны действия.

Вот в этом гидроаккумуляторе мы и будем менять мембрану.

Откручиваем фланец.

Старая мембрана. Вид не очень красивый.

Вытаскиваем старую мембрану. Выливаем остатки воды, протираем и сушим внутреннее пространство гидроаккумулятора.

Новая и старая мембраны. Как мы видим разница существенная.

Ставим новую мембрану в гидроаккумулятор, распрямляем ее и прикручиваем фланец обратно.

Проверяем состояние ниппеля.

Накачиваем давление в баке с помощью насоса.

Спустя некоторое время проверяем давление.

Собираем узел обратно. Если нужно заменить какие-то еще детали — меняем.

Вот и все. Замена мембраны в гидроаккумуляторе своими руками выполнена.

dekormyhome.ru

Замена мембраны в гидроаккумуляторе

Замена мембраны (груши) в гидроаккумуляторе (баке). Наглядная инструкция

Вот в этом гидроаккумуляторе мы и будем менять мембрану.

Откручиваем фланец.

Старая мембрана. Вид не очень красивый.

Новая и старая мембраны. Как мы видим разница существенная.

Ставим новую мембрану в гидроаккумулятор, распрямляем ее и прикручиваем фланец обратно.

Проверяем состояние ниппеля.

Накачиваем давление в баке с помощью насоса.

Спустя некоторое время проверяем давление.

Собираем узел обратно. Если нужно заменить какие-то еще детали — меняем.

Вот и все. Замена мембраны в гидроаккумуляторе своими руками выполнена.

postroy-sam.com

Как самостоятельно поменять мембрану в расширительном баке

Содержание статьи

Прежде чем рассказывать, как поменять мембрану, требуется сделать некоторые уточнения о том устройстве, в состав которого она входит. Итак, немного о гидроаккумуляторе.

Что такое гидроаккумулятор

Расширительный бак состоит из:

внешней металлической оболочки — бака,
отверстия под флянец,
автомобильная пипетка для закачивания воздух.
и груши (мембраны), которая размещена внутри бака.

Мембрана вставлена в бак, а ее кромка горловины герметично зажимается фланцем. В итоге в баке получается 2 секции:

Пространство внутри мембраны, в которое закачивается вода.
Пространство вокруг мембраны.

Через пипетку во второе пространство закачивается воздух. Давление воздуха должно составлять не менее 1,5 атмосфер. Хотя здесь здесь необходимо отталкиваться от вашего насоса. Какое давление он может накачать, вычитаем 1 атмосферу и получаем необходимо давление.

Как работает гидроаккумулятора

Если водоснабжение правильно смонтировано при открытии любого источника потребления воды, вода пойдет под давлением. Давление воды создается за счет давление воздуха вокруг мембраны в гидроаккумуляторе. И весь запас мембраны выдавливается в кран. Когда запас воды закончится, включается насос, тем самым для насоса обеспечивается пауза. Насос закачивает воду в мембрану и в систему, мембрана расширяется, упирается в давление воздуха вокруг мембраны, общее давление поднимается до необходимого и насос выключается. И так по кругу.

У каждого насоса есть критическое включение/выключение при котором износ насоса минимален. Допустим в скважинном насосе должно быть не более 20-30 вкл./выкл. в час.

Именно поэтому устанавливается гидроаккумулятор.Так же плюсы гидроаккумуолятора:

нет гидроударов в системе водоснабжения
запас воды при выключении электричества
давление воды в кране не меняется (т.е. если вы принимаете душ и вода будет подаваться равномерно всегда).

Какие симптомы неисправного гидроаккумулятора

Как понять что мембрана порвана. Для начала вы догадаетесь об этом по частому включению насоса. Допустим вы открываете кран (смеситель) вода начинает течь и моментально включается насос. Это говорит о том, что давление падает быстро и нет запаса воды, который должен быть в баке.

Второй способ поломки гидроаккумулятора — при нажатии на золотник пипетки бака, из пипетки вытекает вода. Это означает, что мембрана порвана и в мембране и вокруг мембраны вода.

Как поменять грушу (мембрану)

Приобретаем мембрану для бака в магазинах инженерной сантехники. Лучше всего снять старую мембрану и идти вместе с ней покупать новую. У разных производителей гидроаккумуляторов разные мембраны, отличаются они диаметром горловины. Приходите в магазин и просите необходимую вам мембрану. Если у вас бак 24 литра, то вам выдадут мембрану для 24 бака. Она будет меньше в размере, но так и должно быть. Для бака 100 литров вам дадут мембрану для сотого бака аналогично.

ВНИМАНИЕ! Так же обратите внимание на то, что у больших баков два отверстия входа и выхода воды, соответственно и разные мембраны.

После того как вы купили необходимую мембрану приступаем к ее замене.

Откручиваем 6 болтов фланца, возможно в вашем баке болтов больше. Достаем старую мембрану, скорее всего она порвана и изношена, поэтому ее можно сразу выбрасывать или применить в хозяйстве.После удаления старой, устанавливается новая резиновая мембрана в бак гидроаккумулятора. Края горловины должны равно располагаться на горловине бака.

Фланец устанавливайте аккуратно, чтобы мембранная горловина не съехала, иначе придется разбирать заново. Аккуратно прикручиваем болты, желательно в разных местах для равномерного прижима к баку. Сильно затягивать совсем не обязательно.

После того как фланец прикручен к баку необходимо накачать воздух вокруг мембраны. Для этого берем автомобильный насос, и качаем. В нашем случае насос качает чуть более 3 атмосфер, поэтому давления вокруг мембраны было накачано 2 атмосферы.

Сперва мы накачали 1 атмосферу и давление воды в системе (3 атмосферы) выдавило мембрану внутрь бака, не смотря на то что край горловины мембраны был прижат фланцем. Именно отсюда опытным путем было решено закачивать давления больше, чтобы мембрана под давлением воды не могла вытягиваться внутрь бака.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мне нравится!1Мне не нравится!0

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

www.allremont59.ru

Ремонт гидроаккумулятора своими руками: пошаговые инструкции

Схема устройства системы водоснабжения для частного дома включает в себя много важных элементов. И назвать ее простой, никак нельзя. Один из важнейших ее элементов – это гидравлический аккумулятор.

Это устройство отвечает за поддержку постоянного давления в системе, а также защищает водопровод от гидроударов. Однако, ничто не вечно, поэтому, иногда требуется делать ремонт гидроаккумулятора. При этом, большинство неисправностей, можно устранить своими руками.

Основные неисправности гидробаков

На самом деле, устройство гидравлического аккумулятора не отличается особой сложностью. Он состоит из:

основного бака;
мембраны или резинового баллона для хранения воды;
реле давления, манометра и прочей арматуры.

Однако, несмотря на свою простоту, эти устройства могут ломаться. Основные неисправности гидроаккумулятора для систем частного водоснабжения:

слишком частое включение и выключение насоса. Это может быть вызвано разными причинами. Наиболее распространенные это снижение давления воздуха в баке, повреждение мембраны и повреждение корпуса бака. Кроме того, может быть неправильно настроено реле давления;
воздушное давление ниже нормы – скорее всего, поврежден ниппель, который не держит давление;
вода протекает из воздушного клапана – это говорит о повреждении мембраны;
не набирается необходимое давление воды – не достаточно воздуха в баке.

Конечно, самый оптимальный вариант это вызвать специалиста или отдать гидробак на ремонт в сервисный центр. Однако, при желании, можно сделать ремонт и своими руками.

Замена мембраны

Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.

Одна из частых проблем — это поломка мембраны

Основные признаки, по которым можно определить повреждения мембраны:

слишком частые включения насоса;
течет вода из ниппеля и воздушного клапана.

В этом случае, ремонт мембраны делается в такой последовательности:

прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
после этого, гидроаккумулятор отключается от системы водоснабжения;
с него сливается вода и спускается воздух;
теперь нужно открутить фланец и вынуть старую грушу;
далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
после этого, новая мембрана расправляется и устанавливается на посадочное место;
затем, он прижимается фланцем.

Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».

Проблемы с давлением

Такая проблема может быть вызвана рядом причин:

повреждение ниппеля – через него уходит воздух;
неправильная настройка реле давления;
повреждение корпуса бака.

Последовательность действий для ремонта:

вначале стоит проверить целостность самого корпуса – если он прогнил, то возможно потребуется замена гидроаккумулятора;
если с корпусом все в порядке, стоит проверить работу реле давления. Вполне возможно, что его настройки сбились;
для этого, стоит попробовать разные режимы работы для гидробака – если реле действует, значит нужно искать причину в другом месте;
теперь нужно проверить ниппель – он может стравливать воздух, если это так, то ремонт сведется к его замене.

Манометр может показывать неверные значения

Еще одна причина – в неисправности манометра. Т.е. он может показывать неправильные цифры. Этот момент также стоит учитывать.

Слишком частые включения насоса

Это явление, говорит о недостатке воздушного давления в баке для систем водоснабжения. Поэтому, самое первое, что нужно сделать – это проверить показания манометра.

Здесь нужно учесть и тот факт, что этот прибор может показывать неверные значения. Поэтому, можно просто полностью спустить воздух с системы через клапан для закачки воздуха и накачать его заново. Если манометр вышел из строя – нужно его заменить.

Еще одна возможная причина – сбилось реле управления давлением. В этом случае, нужно его отрегулировать. Возможно, что неисправность устранится.

Поломка реле давления — тоже одна из возможных неисправностей

Также нужно осмотреть и сам гидроаккумулятор – если нарушена целостность корпуса, воздух будет стравливаться. В зависимости от размеров повреждения, нужно будет либо герметизировать его, либо покупать новый.

Еще одна распространенная причина – вышел из строя ниппель для воздуха. Если это так, то его нужно просто поменять. Для этого, нужно отключить гидравлический аккумулятор от системы водоснабжения и стравить с него воздух. После этого, нужно выкрутить старый ниппель и вставить на место новый.

Затем в бак накачивается воздух до 1,5 атмосфер, а после набирается вода в мембрану.

Выходит вода из под фланца

Иногда случается и такая поломка. Однако лечится она просто – обычно достаточно просто подтянуть гайки на фланце. Если это не помогает, тогда придется спускать с бака воду и сбрасывать давление воздуха, а после этого снимать фланец.

Затем можно попробовать сделать дополнительную резиновую прокладку и провести пробный запуск системы. Дело в том, что гидроаккумулятор находится под постоянным давлением и от этого, в резине могут появляться микротрещины.

Может протекать вода через фланец

Если же дополнительная прокладка не помогла – придется покупать новый фланец. При этом, нужно осмотреть посадочное место – на нем не должно быть механических повреждений, заусенцев и ржавчины. Если есть какие либо дефекты, их нужно устранить, т.к. именно они могут стать причиной протечки.

Профилактика аккумулятора

Вообще эти устройства ломаются не так часто, все-таки их конструкция довольно простая. Однако, чтобы избежать или вовремя диагностировать неисправность, нужно периодически проводить обслуживание гидроаккумулятора. Тем более, в этом нет ничего сложного, и такая процедура не отнимает много времени.

Обслуживание проводится по такому графику:

раз в 1-2 месяцы делается простой визуальный осмотр устройства. Гидроаккумулятор проверяется на предмет течи, кроме того на некоторых моделях нужно сбрасывать лишнее давление;
следующий осмотр делается каждые полгода. Бак также проверяется визуально, но дополнительно нужно проверить состояние давления воздуха и при необходимости подкачать его. Также, стоит проверить исправность реле давления – и при необходимости провести корректировку настроек.

Если же гидравлический аккумулятор проработал больше трех лет, желательно провести комплексную профилактику. Для этого устройство отсоединяется от системы водоснабжения и проводится замена груши. Также может потребоваться замена фланца и ниппеля.

Каждые 3 года проводите профилактику

Ремонт аккумулятора можно без проблем сделать своими руками. Однако, при замене запчастей, желательно покупать оригинальные изделия. Особенно это касается мембраны.

Видео

kanalizaciyasam.ru

Ремонт насосной станции своими руками: причины, устранение

Постоянное давление в системе водоснабжения частного дома создается обычно при помощи насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодически случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.

Содержание статьи

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Варианты установки насосной станции

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

В колодце или скважине нет воды. Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения).
Забит фильтр на трубе или обратный клапан. Их вынимают чистят, проверяют работоспособность, опускают на место и проводят пробный пуск.
Еще одна возможная причина того, что не отключается насос — неисправность реле давления или неправильно выставленный предел отключения насоса:
- Предел давления, при котором насос должен отключится слишком высокий, насос просто не в состоянии нагнать требуемое давление. Тогда проводим регулировку реле давления (снизить предел отключения).
- Проверить контакты реле — зачистить их от окалины (налет темный) наждачной бумагой с очень тонким зерном (можно пилочкой для ногтей).
- Устранить неисправность реле давления почистив его (убрать соли на пружинах регулировки и очистить входное и выходное отверстие). Только аккуратно, мембрану на входе повредить нельзя. Если это не помогло, требуется замена.

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Чтобы разблокировать или заменить крыльчатку снимаем кожух

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Гидроаккумулятор слишком маленького объема. При выборе насосной станции для дома и дачи часто берут гидроаккумулятор маленького объема — 24 литра или 32 литра. Это очень мало, так как запас воды в таких баках всего 30-50% от ее общего объема, то есть в бак 24 литра закачать удается только 7-12 литров воды. Естественно, такой объем воды расходуется очень быстро, отчего насос включается часто. Способ лечения — установка дополнительного гидроаккумуятора (его подключают параллельно к уже установленному).
Неправильно выставленные пределы срабатывания реле давления. Чтобы избежать этой ситуации можно увеличить дельту (разницу между давлением для отключения и включения насоса) и за счет этого сделать ниже порог включения насоса (оптимально — 1-1,5 атм). Один важный момент: давление при котором насос включается должно быть на 0,2 атм ниже, чем давление в гидроаккумуляторе. Насосная станция может часто включаться как раз из-за того, что давление в гидроаккумуляторе ниже чем выставленный порог включения насоса. Потому:
Засорение обратного клапана. Если клапан не перекрывает воду, она из системы уходит, давление падает, насос включается. Периодичность включения — порядка 10-20 минут. Выход — проверить и прочистить обратный клапан, при необходимости заменить.
Также причиной может быть повреждение мембраны гидроаккумулятора. При этом кроме частого включения насоса еще и вода подается рывками: при работающей станции с большим напором, при отключении напор сразу падает. В этом случае есть два варианта — прохудилась сама мембрана или фальц, который ее крепит к корпусу. И в том, и в другом случае придется отсоединять гидроаккумулятор и менять неисправную деталь.
Ее одна причина частого срабатывания насоса и подачи воды скачками — поломанный золотник в верхней части гидроакуумулятора. Чтобы его заменить, придется снять гидроаккумулятор, вынуть мембрану и заменить ниппель.

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
Откручиваем все болты, снимаем фланец.
Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
Вынимаем мембрану через отверстие в нижней части емкости.
Бак промываем — в нем обычно много осадка ржавого цвета.
Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
Устанавливаем мембрану в бак гидроаккумулятора.
Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Мембрана на гидроаккумулятор 100 л

Как подобрать мембрану для гидроаккумулятора 100 литров: видео

Назначение

Мембрана гидроаккумулятора 100 л представляет собой заменяемый элемент, изготовленный из эластичных материалов. Она рассчитана на множество циклов сжатия и быстро восстанавливается, приобретая первоначальный вид.

При нагревании вода, теплоноситель, как и любые другие предметы в природе – расширяются. При охлаждении — сжимаются. Соответственно, при повышении температуры в трубопроводе – количество жидкости в нем, как и давление –повышается. При охлаждении – уменьшается.
То же самое происходит при работе системы с насосом.

При уменьшении давления в трубопроводе мембрана для гидроаккумулятора 100 литров начинает сжиматься и способствует вытеснению жидкости, объем которой определяется габаритными размерами ёмкости.
Она поступает в систему и обеспечивает функционирование при выключенном насосном оборудовании в течение некоторого времени.

Помимо восполнения недостатка жидкости, гидроаккумуляторы выполняют следующие функции:

защищают от гидравлических ударов;
позволяют существенно продлить ресурс используемых основных и комплектующих деталей;
предохраняют от частых включений колодезный, скважинный или поверхностный насос.

Мембранные баки относятся к инженерным сетям, поэтому их установка проводится в соответствии с типовой схемой.

Особенности устройства гидроаккумулятора

Мембрана для гидроаккумулятора 100 л располагается внутри ёмкости, изготовленной из прочных стальных листов. Для её соединения с горловиной корпуса применяют фланец, который фиксируют с помощью болтов.

По исполнению резервуары бывают:

Вертикальные. Их конструкцией предусмотрен монтаж фитинга с клапаном для удаления излишков воздуха. Они используются в сочетании с погружной техникой для перекачивания.
Горизонтальные. Для устранения скоплений газообразных сред в таких агрегатах служит дополнительная часть водопровода, которая состоит из ниппеля, шарового крана и слива.

Они работают при наличии наружной техники.
В первых применяется мембрана 100 для гидроаккумулятора грушевидной формы, а во-вторых моделях — цилиндрической.

Универсальные мембраны

В зависимости от сферы применения мембрана гидроаккумулятора 100 л может быть двух типов — универсальная и для изделий марки Wester.
Они различаются диаметром горловины и не являются взаимозаменяемыми. Первые могут устанавливаться на гидроаккумуляторах, которые собирают на предприятиях из Европы и Китая.

Они значительно упрощают процесс поиска необходимой детали и позволяют легко и быстро заменить повреждённый элемент, благодаря чему сокращается период неисправности сетей и время простоя оборудования.

Мембраны для баков Wester

В отличие от универсальных, мембрана для гидроаккумулятора 100 Wester совместима только с этой продукцией.
Она принадлежит ГК «Импульс» и включает линейку отечественных продуктов, которые способны функционировать в российских условиях и соответствуют требованиям европейских стандартов.

Мембрана для гидроаккумулятора Джилекс 9042

Гидроаккумулятор Джилекс 14 ГП

Unipump Мембрана для гидробака 24 л

Расширительные баки для водоснабжения Бак для водоснабж.

Мембрана ДЖИЛЕКС 60/80/100 л для гидроаккумулятора

Мембрана гидроаккумулятора 60/80/100 л. (EPDM) D.90

Гидроаккумулятор Джилекс Расширительный бак 50 л

Мембрана ДЖИЛЕКС 100 В (9100)

Мембрана ДЖИЛЕКС гидроаккумулятора 60/80/100л (EPDM) D.

Мембрана ДЖИЛЕКС для гидроаккумулятора 24 л

Мембрана гидроаккумулятора ДЖИЛЕКС на 100 л.

Мембрана гидроаккумулятора 100 В Джилекс 9042/9100

Мембрана для гидроаккумулятора Джилекс 9042

Мембрана для гидроаккумуляторов WWQ M100, черный

Мембрана для гидроаккумулятора Джилекс 9042

Гидроаккумулятор Джилекс 100В

Мембрана Unipump для гидроаккумулятора / расширительног.

Мембрана гидроаккумулятора 200 л Джилекс

Мембрана для гидроаккумулятора Джилекс 100 литров

Мембрана ДЖИЛЕКС 50 Г (9050)

Мембрана гидроаккумулятора Беламос 100л

Мембрана гидроаккумулятора ДЖИЛЕКС 100 л

Джилекс Мембрана гидроаккумулятора 200 л

Мембрана для гидроаккумулятора EDPM 80/100л Аквабрайт

Расширительный бак ДЖИЛЕКС 100л

Гидроаккумулятор Джилекс 500 ВП

Гидроаккумулятор Джилекс 150 ВП

Гидроаккумулятор для насоса ДЖИЛЕКС ГА24Г гидроаккумуля.

Мембрана для гидроаккумулятора EDPM 5л Аквабрайт

Мембрана гидроаккумулятора «Джилекс», 24 л

Мембрана гидроаккумулятора Джилекс 100л (9042)

Расширительные баки для водоснабжения Бак для водоснабж.

Гидроаккумулятор Unipump 100л, (вер.), нерж. сталь, мем.

Гидроаккумулятор Джилекс 100В .

Мембрана гидроаккумулятора 100 л , Джилекс

Мембрана Unipump для гидроаккумулятора / расширительног.

Гидроаккумулятор для систем водоснабжения Stout 100 л.

Мембрана гидроаккумулятора аквабрайт AB-RUBBER 100 л

Гидроаккумулятор ДЖИЛЕКС 100 ВП (пластиковый фланец)

Мембрана гидроаккумулятора Джилекс 100 л

Мембрана ДЖИЛЕКС 100 В (9100)

Джилекс Мембрана гидроаккумулятора от 24 до 300 л

Мембрана гидроаккумулятора 100 л Джилекс

Мембрана гидроаккумулятора Джилекс 100л (9042)

Мембрана является неотъемлемой частью гидроаккумулятора. Её основное назначение — разделение гидроаккумулятора на две камеры: водяную и воздушную. Используются в системах питьевого водоснабжения.

Технические характеристики

Температура рабочей среды, °C

От 1° до 99°

Описание

Интерактивный дом — Аккумулятор воды

Все, что вам нужно знать о гидроаккумуляторах за две минуты

Аккумуляторы для воды, также известные как аккумуляторные баки, могут выглядеть как простой резервуар для воды, но внутри происходит волшебство!

Что такое гидроаккумулятор?

Аккумуляторы

действуют как гигантский сосуд высокого давления с двумя камерами: одна герметизирована инертным газом, а другая открыта для вашей системы водоснабжения.Между ними есть резиновая мембрана или диафрагма. Вы подключаете все это для питания от холодной сети и можете повысить давление и поток горячей и холодной воды в вашем доме. Для дополнительной мощности добавьте в смесь насос.

Как работает водяной аккумулятор?

Если у вас в системе холодного и горячего водоснабжения низкое давление, то вода под низким давлением будет выходить! Аккумуляторный бак помогает решить эту досадную проблему.Он просто хранит холодную воду и помогает воде течь. Это естественное накопление воды в периоды низкой потребности (например, когда вы спите или гуляете по дому). Существует много разных размеров гидроаккумуляторов, поэтому попросите своего сантехника порекомендовать, какой размер вам нужен.

Если у вас есть вода (например, вы открыли кран), гидроаккумулятор увеличивает поток воды, чтобы создать впечатление, будто он увеличивает диаметр отверстия трубы и давление воды. На самом деле, однако, он просто использует дополнительную воду, которую вы накопили, и увеличивал поток! Добавление насоса — это то, что увеличивает давление во всей системе.

То, что наполняется, в конечном итоге должно опустошиться, как в случае с аккумуляторами. Например, если вы используете ванну объемом более 100 литров, а ваш аккумулятор имеет емкость 100 литров, на 101-м литре аккумулятор исчерпает свой запас. Расход и давление вернутся к тому, чем питается ваш дом.

Но сразу после этого. Аккумулятор заполняется водой, когда нет потребности, и готов к увеличению для следующей потребности.

Вот почему так важен размер аккумулятора!

Какие плюсы и минусы у гидроаккумуляторов?

Нам нравятся хорошие аккумуляторы для воды, но в них определенно есть плюсы и минусы.

С другой стороны, они бесконечно улучшают вашу скорость потока, и им не нужно электричество для развлечения, поэтому они довольно экологичны. За ними также не нужно много ухаживать, за исключением периодической подзарядки под давлением.

С другой стороны, они не дешевы (четырехзначные и выше!), Если вы также добавите трубопровод; и, возможно, вам еще понадобится помпа. Также нужно найти место, где можно поставить водяной аккумулятор, и он не такой уж маленький! Вам также необходимо соблюдать все правила, действующие в вашем районе.Будь то обратная связь в магистраль (остановка с помощью невозврата или «обратного клапана») или управление рисками, связанными с легионеллой.

Следите за нами в социальных сетях!

Накопление золы в дизельных сажевых фильтрах

Саппок Александр Григорьевич

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Накопление золы в сажевых фильтрах является важным фактором, ограничивающим срок службы фильтра, увеличивая перепад давления и оказывая отрицательное влияние на экономию топлива. Основными источниками золы являются присадки к моторному маслу, а также топливо, износ и коррозия двигателя. Был проведен ряд исследований и разработаны методы испытаний для изучения свойств и морфологии золы, а также ее влияния на ограничение потока сажевого фильтра.На состав и свойства золы также могут влиять химический состав смазочного материала, условия выхлопных газов и стратегия регенерации фильтра.

Введение

Накопление золы в сажевых фильтрах является одним из наиболее важных факторов, ограничивающих срок службы фильтра, и было описано как одна из самых важных проблем, с которыми сталкиваются производители дизельных двигателей [2665] [469] . Несмотря на значительный упор и усилия по пониманию и оптимизации характеристик DPF только для накопления сажи, в действительности все обстоит иначе.В отличие от этих идеализированных случаев, в реальных условиях DPF всегда содержит некоторое количество золы. Фактически, чаще всего количество золы в фильтре может значительно превышать количество сажи, для улавливания которой изначально был спроектирован DPF. Рисунок 1 наилучшим образом иллюстрирует масштаб проблемы, поскольку он представляет долю золы от общей массы материала, накопленного в сажевом фильтре (зола и сажа), при условии, что максимальное предельное содержание сажи составляет 6 г / л [2667] .

Рисунок 1 . Накопление золы в зависимости от интервала очистки фильтра [2667]

Приблизительно для типичного автомобиля большой грузоподъемности.Доля золы = зола / (зола + сажа) при содержании сажи 6 г / л.

Как показано на Рисунке 1, после всего 33000 миль (53000 км) использования на дороге примерно 50% материала, накопленного в сажевом фильтре, составляет зола. Другими словами, количество золы равно количеству сажи при максимально допустимом предельном содержании сажи 6 г / л. Кроме того, после 150 000 миль (241 000 км) эксплуатации — что эквивалентно минимальному интервалу очистки золы EPA — зола составляет более 80% материала, задержанного в сажевом фильтре, и меньшую часть составляет сажа.

Концептуальное описание. Зола накапливается в сажевом фильтре при длительном использовании, поскольку остается негорючим материалом после регенерации фильтра и окисления сажи. Зола состоит из различных металлических соединений, происходящих из присадок к смазочным материалам, микроэлементов в топливе, а также продуктов износа и коррозии двигателя. Накопление золы в DPF изменяет геометрию фильтра, как показано на рисунке 2, который иллюстрирует различия между фильтром, не содержащим золы, и фильтром, содержащим значительное количество золы.

Рисунок 2 . Влияние скопления золы на геометрию сажевого фильтра и распределение сажи

(Изображение: A. Sappok, MIT)

Как показано на Рисунке 2, зола может занимать большую часть объема фильтра, так как она может накапливаться тонким слоем вдоль стенок канала или забиваться пробками по направлению к задней части каналов фильтра. Одним из эффектов золы является уменьшение эффективного объема фильтра или площади фильтрации и уменьшения способности фильтра накапливать сажу. Отложение золы также изменяет распределение накопленной сажи, обычно смещая ее к передней части фильтра.Эти комбинированные эффекты служат для ограничения диаметра канала и уменьшения эффективной длины фильтра. В результате зола способствует увеличению ограничения потока выхлопных газов.

Кроме того, уменьшение диаметра канала и длины фильтра из-за скопления золы приводит к увеличению скорости канала DPF и стенок, что может еще больше изменить свойства накопленной сажи и повлиять на чувствительность фильтра к перепаду давления. Учитывая зависимость от измерений падения давления на фильтре при оценке нагрузки на фильтр сажей, требуется полное понимание этих эффектов золы, чтобы компенсировать вызванные золой изменения в реакции на падение давления фильтра с течением времени.

На рис. 2 также показан слой золы, образующий барьер, физически отделяющий сажу от стенок канала. Это важно по двум причинам. Во-первых, после продолжительного старения и при некотором накоплении золы именно зола выполняет большую часть, если не всю, фильтрацию сажи. В этом смысле фильтрующая подложка действует как опора для «новой» фильтрующей среды, которая по существу состоит из золы. Учитывая небольшой размер пор слоя золы, повышение эффективности фильтрации обычно наблюдается в фильтрах для твердых частиц даже при низком уровне (<2 г / л) содержания золы [2668] .Во-вторых, слой золы также физически отделяет накопившуюся сажу от катализатора, который может осаждаться на поверхности катализируемого DPF. Это не только предотвращает любой контакт между сажей и частицами катализатора, но и дополнительно увеличивает необходимую длину диффузии для окисления сажи с помощью NO ₂.

Влияние на производительность. Из-за длительного времени, в течение которого зола накапливается в сажевом фильтре (несколько тысяч часов и от десятков до сотен тысяч миль), значительный прогресс в понимании влияния золы на характеристики фильтра был ограничен до широкого внедрения сажевых фильтров в сажевом фильтре. 2007 г.В большинстве ранних исследований воздействия золы до 2007 г. использовались различные подходы для ускорения старения фильтров и накопления золы с целью выявления различных источников золы и средств, с помощью которых зола может влиять на работу системы доочистки дизельного топлива. Эта первоначальная работа привела к следующим общепринятым наблюдениям и выводам:

Накопление золы в сажевом фильтре увеличивается с расходом масла и содержанием золы в смазочном материале, поскольку присадки к смазочным материалам, как правило, являются самым большим источником золы. [2669] [2670] [1326] .
Зола, полученная из присадок к смазочным материалам, состоит в основном из цинка, кальция и магния в форме сульфатов, фосфатов и оксидов [2671] [2669] [2670] [2672] .
Прогнозирование выбросов золы из двигателя, основанное исключительно на объемном расходе масла и уровнях сульфатной золы смазочного материала, приводит к завышенной оценке выбросов золы из-за летучести смазочного материала и различий в нормах расхода масла [1326] [2672] [2673] .
Падение давления на сажевом фильтре не указывает на общий уровень золы [2674] [2670] [2673] .
На характеристики катализатора могут отрицательно влиять определенные элементы, связанные с золой, в первую очередь сера и фосфор. [1271] [2675] [2676] .
Распределение золы внутри DPF, вдоль стенок или в торцевых заглушках каналов, может зависеть от условий работы фильтра и стратегии регенерации. [2677] [2678] .

Подробный обзор литературы в 2007 г. был проведен компанией Bodek, в которой представлены дополнительные сведения о влиянии золы на компоненты системы нейтрализации дизельного топлива, включая технологии DOC, SCR и LNT, в дополнение к DPF [2679] . На рисунке 3 представлена сводка известного до сих пор влияния накопления золы в сажевом фильтре на увеличение противодавления выхлопных газов для различных смазочных материалов, технологий фильтрации и циклов привода. Более поздние результаты показывают, что зола, полученная из смазочных материалов из масел спецификации CJ-4, содержит не более 1.0% сульфатной золы, что приводит к примерно удвоению падения давления сажевого фильтра после 4 680 часов или 188 000 миль (303 000 км) при эквивалентном использовании на дороге [2680] .

Рисунок 3 . Влияние золы на измеренное увеличение противодавления в зависимости от смоделированного расстояния проезда [2679]

Данные из документов SAE: (1) 2004-01-3013, (2) 2004-01-1955, (3) 2003-01-0408, (4) 910131.

Эффекты экономии топлива. Зола в сажевом фильтре напрямую влияет на расход топлива двумя путями: (1) увеличение ограничения потока выхлопных газов и противодавления и (2) уменьшение интервалов регенерации фильтра (увеличение частоты регенерации) за счет уменьшения емкости накопления сажи в фильтре.Кроме того, зола может также снизить эффективность регенерации в каталитических системах, что требует более активного использования активной регенерации или работы при более высоких температурах для успешного пассивного окисления сажи.

В то время как несколько исследований количественно оценили увеличение расхода топлива автомобилем, связанное с сажевым фильтром, большинство рассматривают только влияние накопления сажи на противодавление выхлопных газов и интервалы регенерации. Сообщается, что в зависимости от частоты регенерации и уровня сажи, увеличение расхода топлива, связанное с сажевым фильтром, составляет от 4.От 5% до 7,0% [2681] . В действительности, однако, увеличение расхода топлива, связанное с сажевым фильтром, может быть больше, поскольку во всех этих исследованиях не учитывается дополнительное увеличение ограничения потока выхлопных газов и частоты регенерации из-за накопления золы в течение срока службы фильтра.

Вклад увеличения противодавления, связанного с золой, в увеличение общего расхода топлива оценивается от 2% до 3%, что включает в себя смешивающее воздействие золы для повышения чувствительности фильтра к перепаду давления и накоплению сажи [2682] .Что касается увеличения частоты регенерации, другие исследования показали увеличение частоты регенерации почти в два раза после примерно 240 000 миль скопления золы, если эффекты золы должным образом не учтены в схемах управления регенерацией на основе давления. Однако даже при условии точного знания количества и распределения золы в сажевом фильтре, увеличение частоты регенерации в 1,6 раза за 240000 миль неизбежно, в лучшем случае, из-за значительного объема фильтра, занимаемого золой и уменьшение емкости накопителя сажи в сажевом фильтре [2667] .

###

Аккумуляторы добавляют функциональности гидравлическим контурам

Гидравлические аккумуляторы — один из наиболее недоиспользуемых инструментов в гидравлической системе, что прискорбно, поскольку они обеспечивают бесчисленное множество преимуществ гидравлической системе. Аккумуляторы часто понимают неправильно, особенно когда речь идет о поиске и устранении неисправностей, но принципы их работы просты, даже если математика, используемая в их спецификации, не для всех.

Аккумуляторы доступны в двух группах: механические и гидропневматические.Механические аккумуляторы могут быть загружены либо пружиной, либо массой, хотя и то, и другое редко. Подпружиненные аккумуляторы поршневого типа и установлены с пружиной, противоположной масляной стороне. Как и в случае со сжатым газом, степень сжатия пружины влияет на уровень выходной мощности, поскольку больше потенциальной энергии теряется, когда поршень движется к выходному отверстию, и энергия истощается.

Аккумуляторы с весовой нагрузкой устанавливаются вертикально и также являются поршневыми, но с большой массой, использующей силу тяжести для сжатия жидкости, а не сжатую пружину или газ.Поскольку механические гидроаккумуляторы применяются редко, мы можем оставить их вне обсуждения, за исключением того, что нагруженный аккумулятором является единственным типом, способным обеспечивать неуменьшенное давление на всей длине своего хода, поскольку сила тяжести остается постоянной на всем расстоянии поршня. путешествовать.

Накопители баллонные

Рис. 1. Баллонные аккумуляторы, подобные приведенному выше, являются наиболее распространенной формой и используют синтетический каучук, такой как нитрил, для предварительной зарядки газообразного азота.

Гидропневматические аккумуляторы содержат как сухую сторону (содержащую сжатый газ, обычно азот), так и влажную сторону, содержащую гидравлическую жидкость. Сухая сторона аккумулятора заполняется газом до заданного давления, известного как предварительная зарядка, в соответствии с требованиями системы. Поскольку гидравлические системы плохо работают, когда гидравлическая жидкость газообразна, в гидроаккумуляторах требуется какое-то разделение, чтобы предотвратить смешивание жидкостей; мочевые пузыри, диафрагмы и поршни являются наиболее распространенными.

Баллонные аккумуляторы, Рис. 1 , являются наиболее распространенной формой и используют синтетический каучук, такой как нитрил, для предварительной зарядки газообразного азота.Баллон установлен внутри герметичного цилиндра высокого давления с полусферическими крышками на обоих концах. Идеальное монтажное положение баллонных гидроаккумуляторов — отверстие для жидкости вниз и отверстие для газа вверх. Когда баллонный аккумулятор заряжен, его баллон заполняет большую часть пустоты внутри корпуса, а тарельчатый клапан на масляном отверстии предотвращает выдавливание баллона за дно. Баллонные аккумуляторы обычно доступны в широком диапазоне размеров, от 1⁄4 до 15 галлонов, в зависимости от диапазона, предлагаемого производителем.

Когда баллон-аккумулятор заполняется гидравлической жидкостью под давлением, баллон, заряженный азотом, сжимается, накапливая гидравлическую энергию, равную объему жидкости, взятой с учетом давления предварительной зарядки. Когда жидкость выпускается при падении гидравлического давления ниже по потоку, баллон снова расширяется, выталкивая масло наружу. Вертикальное монтажное положение поможет предотвратить неравномерный износ баллона во время цикла гидроаккумулятора, а также поможет избежать случайных случаев захвата жидкости или преждевременного закрытия тарельчатого клапана.При этом баллонный аккумулятор прослужит дольше в любом положении, включая горизонтальное, если загрязнение жидкости хорошо контролируется.

Баллонные аккумуляторы легко ремонтируются, и, к счастью, основные игроки в игре с аккумуляторами предлагают сменные комплекты для восстановления аккумуляторов обычных размеров. Наиболее часто выбираемые баллонные аккумуляторы подлежат ремонту снизу, хотя предлагается также ремонт верхней части. Аккумуляторы с возможностью верхнего ремонта полезны для установки на машины со сложной сантехникой или в трудных местах установки, поскольку они позволяют ремонтировать аккумулятор, оставаясь установленным на машине.Аккумуляторы, подлежащие ремонту снизу, необходимо снимать с машины для ремонта.

Рис. 2. Мембранные аккумуляторы используют тот же тип синтетического каучука, что и баллонные аккумуляторы, но вместо баллонной формы они представляют собой просто мембрану, разделяющую верхнюю и нижнюю половины корпуса.

Мембранные аккумуляторы используют тот же тип синтетического каучука, что и баллонные аккумуляторы, но вместо баллонной формы они представляют собой просто мембрану, разделяющую верхнюю и нижнюю половины корпуса, Рисунок 2 .Мембранные аккумуляторы бывают либо сварными, неремонтируемыми, либо резьбовыми, ремонтируемыми. Сварной тип имеет диафрагму, прикрепленную посередине для разделения газовой и жидкой сторон, и из-за характера своей конструкции они способны выдерживать среднее давление, обычно не более 5000 фунтов на квадратный дюйм.

Рис. 3. Резьбовые баллонные гидроаккумуляторы сжимают диафрагму между верхней и нижней оболочкой, чтобы удерживать ее прочно, обеспечивая более высокую допустимую нагрузку.

Резьбовые баллонные гидроаккумуляторы, Рис. 3 , имеют несколько преимуществ перед сварным типом, хотя, как правило, стоят дороже, чем последние.Их конструкция с резьбой сжимает диафрагму между верхней и нижней оболочкой, чтобы удерживать ее прочно, обеспечивая более высокое давление, некоторые из которых могут достигать 10 000 фунтов на квадратный дюйм. Другое преимущество, конечно же, состоит в том, что диафрагму можно заменить, открутив две половинки. Оба типа мембранных аккумуляторов обычно не имеют больших размеров, от нескольких кубических дюймов до примерно 1 галлона.

Аккумуляторы поршневые

Поршневые гидроаккумуляторы, Рис. 4 , похожи на бесштоковый гидроцилиндр, закрытый с обоих концов.Они включают в себя обработанную стальную трубу с резьбовыми крышками на обоих концах, одна крышка просверлена для отверстия для масла, а другая — для порта для газа. Некоторые поршневые гидроаккумуляторы могут быть приварены с одной стороны, а другая сторона имеет резьбу для ремонтных работ. Независимо от конструкции свободно скользящий поршень будет разделять встречные жидкости.

Рис. 4. Поршневые гидроаккумуляторы похожи на бесштоковый гидроцилиндр с крышками с обоих концов и включают обработанную стальную трубку с резьбовыми крышками на обоих концах.

Поршневые гидроаккумуляторы обычно устанавливаются масляным отверстием вниз, а газовым отверстием вверх.Однако, как и баллонные аккумуляторы, они прослужат дольше на своей стороне, если кондиционирование жидкости оптимально. Это особенно важно, учитывая, что загрязнения могут находиться на дне трубки аккумулятора, когда поршень движется вперед и назад через частицы. Поршневые гидроаккумуляторы, как ни странно, доступны в неремонтопригодном типе, но их довольно легко ремонтировать, особенно если не наблюдается неравномерного износа ствола.

То, что мало что меняется среди типов гидроаккумуляторов, — это то, как они работают и работают в гидравлических системах.В большинстве схем используется аккумулятор для хранения энергии, аналогичный батарее или конденсатору, хотя в некоторых системах они используются для гашения скачков или пульсаций давления.

Поскольку объемный модуль гидравлической жидкости очень высок, она мало сжимается под давлением, предотвращая накопление любого полезного количества потенциальной энергии. С другой стороны, азот очень сжимаем и, как таковой, может расширяться до своего первоначального объема после сжатия. Хотя это не совсем эффективный процесс, поскольку некоторая энергия теряется на тепло, энергия, вложенная в аккумулятор, может быть востребована при необходимости.Этот тип накопителя гидравлической энергии может дать разработчикам гидравлических машин несколько преимуществ.

Универсальность аккумулятора

Рис. 5. В некоторых гидравлических системах требуется кратковременный всплеск высокого потока, например, в пробивном прессе. Одним из преимуществ гидроаккумуляторов является добавление потока насоса для удовлетворения этой потребности.

Одним из преимуществ гидроаккумуляторов является увеличение расхода насоса, Рисунок 5 . В некоторых гидравлических системах требуется короткий всплеск высокого потока, например, в пробивном прессе.Для достижения желаемой скорости цикла при перфорации требуется 20 галлонов в минуту в течение 10 секунд. Однако производительность насоса составляет всего 5 галлонов в минуту, так что эта скорость недостижима только при одной исходной мощности насоса. В течение 50 секунд задержки между функциями прессования мы можем использовать производительность насоса 5 галлонов в минуту для хранения энергии в аккумуляторе, поэтому система снова готова к работе с функцией высокоскоростного прессования. Аккумуляторы, используемые для дополнения потока насоса, экономят энергию, необходимую для простоя более крупного насоса, а также позволяют использовать насос меньшего размера для достижения более высокого потребления.

Эта же цепь может использоваться для прерывистого управления приводом, например, зажим, который использует менее 20 галлонов в минуту. Если нашему зажимному цилиндру требуется всего 5 галлонов в минуту один раз в минуту для пяти секунд работы зажима, то силовой установкой можно управлять с помощью реле давления, установленного после обратного клапана. Энергии в аккумуляторе будет достаточно для нескольких функций фиксации, прежде чем емкость будет исчерпана, что приведет к тому, что переключатель снова включит блок питания, пока переключатель снова не покажет полное давление, а затем снова выключит блок.Третье использование схемы , рис. 5, — поддержание давления на исполнительном механизме. Зажим может быть постоянно функционирующим, если направленный клапан остается активированным, в то время как аккумулятор компенсирует любую утечку или разрушение компонентов в цепи.

Аккумуляторы

рассчитаны на использование в системах хранения энергии в зависимости от количества потока, который необходимо дополнить, и разницы между максимальным рабочим давлением и минимальным давлением в системе. Кроме того, степень сжатия самого аккумулятора должна быть учтена в уравнении, которое описывает рекомендуемое максимальное соотношение между минимальной и максимальной работой аккумулятора.Более высокая степень сжатия позволяет хранить больший объем жидкости, и, как правило, поршневые гидроаккумуляторы в этом отношении опережают своих собратьев по баллонам.

В таблице показан пример использования баллонных и поршневых аккумуляторов емкостью 10 галлонов и их взаимосвязь со степенью сжатия, рабочим давлением и требуемой предварительной зарядкой. Оптимальная предварительная зарядка обычно составляет 80% от минимального рабочего давления, потому что слишком высокое давление не позволит полностью заполнить аккумулятор, а слишком низкое не позволит накопить много энергии.Чем выше разница между максимальным и минимальным давлением, тем выше энергетическая емкость, поскольку падение с 5000 до 1000 фунтов на квадратный дюйм из аккумулятора даст больший объем, чем, например, падение с 5000 до 4000 фунтов на квадратный дюйм.

Выше в таблице представлен пример использования баллона и поршневых аккумуляторов емкостью 10 галлонов и их взаимосвязь со степенью сжатия, рабочим давлением и требуемой предварительной зарядкой. На рисунке 6 показаны два примера аккумуляторов, используемых для демпфирования пульсаций насоса и амортизации.Пульсации насоса являются результатом волн давления, возникающих, когда шестерни, лопатки или поршни достигают выпускного отверстия цифровыми струями, а не непрерывным потоком. Эти пульсации иногда вызывают раздражающие вибрации, хрипы и шумы. Аккумулятор подходящего размера (обычно мембранного типа) будет гасить эти пульсации, чтобы «сгладить» поток насоса.

Рис. 6. На приведенном выше рисунке показаны два примера аккумуляторов, используемых для гашения пульсаций насоса и амортизации.
Вторая схема На рис. 6 показан пример аккумулятора, используемого для поглощения скачков давления, например подушки на валках камнедробилки.Любой скачок давления, вызванный давлением, вызванным нагрузкой, будет поглощен гидроаккумулятором. В том же контуре можно использовать предохранительный клапан, но он будет направлять жидкость от крышки цилиндра, а затем больше не будет возвращаться в исходное положение, как это было бы с аккумулятором.
Не забывайте безопасность
Соблюдайте правила техники безопасности при работе с гидроаккумуляторами, как при их настройке, так и при обслуживании. При зарядке аккумуляторов помните о потенциальной азотной ракете, с которой вы работаете, и будьте осторожны при обращении с баллонами.Также убедитесь, что ваше зарядное устройство находится в хорошем рабочем состоянии и соответствует стилю; на рынке представлены десятки различных головок для зарядки. Наконец, перед обслуживанием убедитесь, что гидравлическая энергия из аккумулятора истощена, что обычно выполняется с помощью предохранительных клапанов аккумулятора или шаровых кранов. Накопленная энергия может быть быстро выброшена, что может вызвать повреждение или телесные повреждения, если ее высвободить неправильно.
Джош Косфорд (Josh Cosford) — проектировщик и сертифицированный специалист по гидравлической гидравлике в компании The Fluid Power House, Кембридж, Онтарио, Канада.Для получения дополнительной информации посетите www.fluidpowerhouse.com.
Дайвинг | Магазин Planet Multi
В нашем магазине подводного плавания с аквалангом Вы найдете множество товаров от лучших брендов, таких как Scubapro, Suunto, Mares, Garmin, Mares XR, Uwatec, Aqua Lung, Cressi, Apeks, Seac, Divemarine и многих других!
Процесс покупки прост, безопасен и гарантирован быстрыми сроками доставки.
Получите уникальный опыт покупок, погрузитесь в мир подводного плавания с аквалангом, просмотрите категории: одежда, халаты и полотенца, аксессуары из неопрена, аксессуары, буи и безопасность, баллоны, сумки и контейнеры, обувь, компьютеры, регуляторы, фото и видео, BCD. , Маски и трубки, гидрокостюмы, ласты, поводки и аксессуары, инструменты и фонари.
Выбирайте снаряжение для дайвинга с комфортом, наша команда экспертов каждый день выбирает лучшие продукты и работает над тем, чтобы сделать вашу покупку простой и интуитивно понятной, с точными и подробными описаниями и обновленными таблицами размеров.
Кроме того, благодаря нашей преданной помощи сотрудники смогут посоветовать вам лучшее при покупке.
Мы молодая и динамичная компания, которая смотрит в будущее, пытаясь предоставить покупателю выбор качественных продуктов, проверенных и по лучшей цене в Интернете, но, прежде всего, протестированных непосредственно нами на местах, благодаря нашему персоналу, состоящему из опытные аквалангисты.
Мы также вставляем наши подробные видеоролики, чтобы сделать спецификации продуктов как можно более полными и помочь покупателю сделать лучшую покупку, а также размещаем их на нашей странице в Facebook, Instagram и в нашем блоге.
Мы путешествуем по Европе и присутствуем на самых важных выставках подводного плавания.
Делайте покупки безопасно благодаря нашему протоколу защиты данных и SSL-сертификатам.
Чего вы ждете, приходите к нам в гости!
Rigid Industries E-Series Pro 10 Spot Midnight Black 110213BLK trueyogaevergreen.com
Rigid Industries E-Series Pro 10 Spot Midnight Black 110213BLK
Наш широкий выбор включает в себя бесплатную доставку и бесплатный возврат. Купите женскую футболку с капюшоном и длинным рукавом с капюшоном для женщин Idakoos и другие модные худи и свитшоты на.Печать на ткани уникальна и модна, цвет может не совпадать с фактическим. Компактный дизайн позволяет разместить его на багаже. Стирать наизнанку в холодной воде и сушить на естественном воздухе. давайте предоставим вам способы решения проблемы. Фотографии являются всего лишь образцами для справки. мы сделаем все возможное, чтобы помочь вам. Купите YueLian мужские куртки на молнии с 3D принтом черепа и скелета, верхнюю одежду с капюшоном без рукавов и другие модные худи и свитшоты на. 5% обычно состоит из других металлов, пожалуйста, внимательно проверьте таблицу размеров перед покупкой, подарками для одиночных игр или quiceanera, технологиями Premium OE — форма и характеристики для конкретного автомобиля.Комплекты тормозных магистралей Yana Shiki устраняют ощущение «рыхлости», которое часто бывает с резиновыми шлангами в экстремальных условиях торможения — в то время, когда производительность необходима больше всего. или в качестве аварийных свечей затемнения. В набор для торта входит табличка с изображением команды «Щенячий патруль» и Маршалла, едущих в пожарной машине с откидным механизмом и движущимися колесами, цвет блестящий и не выцветает после стирки. Купить E by design Занавеска для душа La Bicicleta с геометрическим принтом, подходит для клапана смыва № 4 по американскому стандарту.
Rigid Industries E-Series Pro 10 Spot Midnight Black 110213BLK
Звездочки JT JTF413.15 Стальная передняя звездочка 15 зуб., Крылья легковых и грузовых автомобилей со стороны водителя Стальные с грунтовкой С защитой от брызговиков; Без отверстия для бокового маркера VO1240116 ДЛЯ 2003-2014 Volvo XC90 MAPM Передний, втулка заднего нижнего рычага Для VW Volkswagon 4E0407181B 4E0407181B, Крановые кулачки 30000292 Комплект для преобразования зажигания. ECCPP 4 предмета 3 дюйма 5×150 110 мм 5 проушин 14×1,5 Шпильки Колесные проставки Совместимы с Toyota Tundra Lexus LX470 LX570 2007-2016 годов Toyota Land Cruiser 2008-2016 Toyota Sequoia, Boob Womens Classic Майка для беременных из органического хлопка с Легкий доступ для медсестер, передний и задний велосипедный квадроцикл подходит для полуметаллических тормозных колодок Yamaha Grizzly YFM660 YFM 660.Лот из 5 новых Wurth Elektronik 744314110 1.1H, экранированный индуктор с проволочной обмоткой, некоторые модели 2007+ Натяжитель ремня привода Mercedes 30 мм Ширина, шины и гипсы VetGood Крупногабаритные экстремально водонепроницаемые и дышащие собачьи ботинки для покрытия бинтов. Zhanwang17 5.5L Топливный бак Топливный бак Бензин Дизели Бензин Пластиковый контейнер для автомобильных обогревателей. Набор теннисных струн Genesis Blizzard Synthetic Gut. Samlex Solar STS-30 Автоматический переключатель резерва, Motor Trend M354 Полиэфирная ткань Прямые чехлы на сиденья для легковых автомобилей, фургонов, внедорожников, автозащиты.FZ8S 2011-2015 1 пара защитных кожухов ползунка с золотой рамкой для FZ1, FZ1-Fzaer / ABS 2006-2017 Фильтр объектива FZ8N.ND1000 для зум-камеры DJI Mavic 2 Пакет фильтров с многослойным покрытием, оригинальные Chrysler 4137740AB Подшипник вала оси, рулон вверх кожаный чемодан Artist Roll Рулон с кистью Кожаный рулон для инструмента Держатель для инструмента желтый кожаный пенал Artist кожаный чехол. AUTOKAY 17228-RDA-A00 Впускной шланг воздухоочистителя для Acura TL Base / Type-S W / 2 2007-2008 гг. 0,0001 Градуировка Наконечник с ограничителем трения 0-1 Диапазон измерения Полная гарантия Fowler Внешний микрометр 52-240-001-1.Резиновая крышка сцепного устройства прицепа CURT 22272 для 2-дюймового ресивера. Совместимость с Polaris All Years Mini 120 Mayhem Pink Sled Wrap, 5 локтей Diamond Eye 529025 Выхлопная труба, комплекты цепи привода ГРМ SCITOO Двигатель цепи привода ГРМ, подходящий для 2012 2013 Hyundai Genesis Coupe 2007 2008 2009 Dodge Caliber 2009 Dodge Journey 2011 2012 2013 Mitsubishi Outlander Sport,
Советы по работе с гидроаккумуляторами для бетононасосов
ВИДЕОЗАПИСЬ — Вы должны правильно заправить аккумуляторы азотом, чтобы не повредить баллон и, в конечном итоге, основной насос.Видео ниже отвечает на некоторые вопросы одного из наших клиентов JED Alliance. Прокомментируйте в конце этого поста свои советы по использованию гидроаккумуляторов на бетононасосах.

Привет всем, это Эдвард Салазар из JED Alliance. У меня есть клиент, который задает несколько вопросов о гидроаккумуляторах на их бетононасосах:
Что это за аккумуляторы?
Насколько легко удалить из них азот?
Каковы последствия работы насоса без азота на баллоне?
Давление азота важно для бетонных насосов
Одна из вещей, которую вы всегда хотите сделать, — это убедиться, что у вас есть азот и что у вас есть давление на аккумулятор.Есть разные виды бутылок. Один из них обычно используется в моделях BPA450, BPA500, TK50, TK70. У этих моделей есть другой тип аккумуляторной емкости, которая будет выглядеть намного меньше, чем обычная емкость, и это показано на видео выше. Обычно они проходят внутри насоса, внутри рамы или под насосом. Они заряжены азотом, потому что это инертный газ, и он не взрывается, как кислород.
Удаление азота из баллона накопителя
Удаление азота из баллона аккумулятора во многом похоже на удаление воздуха из шины.По сути, в этом видео вы увидите изображение разных емкостей и пару мочевых пузырей. Этот мочевой пузырь или диафрагма имеет на конце стержень шины, точно так же, как стержень на шине вашего автомобиля, вот и все.
Не запускайте насос без заправки азотом
Вы не хотите запускать бетононасос без аккумуляторной емкости, должным образом заправленной азотом, особенно на моделях, подобных показанной в этом видео. Баллон может разорваться из-за давления гидравлической жидкости на него.
Никогда не запускайте насос без азота, потому что вы наверняка повредите основной насос. Вторая модель, показанная на видео, — Putzmeister TKB45. В этих насосах используется контейнер большего размера на задней части бункера, который также заполнен азотом.

Замена мембраны в гидроаккумуляторе цена Москва Московская область

Принцип работы гидроаккумулятора

Предназначение мембраны

Замена мембраны своими руками

Проверка системы

Выводы

Для чего нужен гидроаккумулятор и мембрана в нем?

Признаки нарушений в мембране гидроаккумулятора

Этапы ремонта аккумулирующего механизма или как заменить мембрану в гидроаккумуляторе

Часто задаваемые вопросы при износе мембраны

Специалистам в этой области задают наиболее часто такие вопросы:

Все о мембранных баках. Установка, замена и ремонт.

Гидроаккумулятор и реле давления. Настраиваем правильно

Рекомендуемая продукция нами

Мембрана для гидроаккумулятора: замена, материал сменной мембраны

Съемная и несъемная мембраны

Выбираем материал мембраны

Процесс замены мембраны

Подводим итоги

назначение и разновидности, инструкция по замене

Как заменить мембрану гидроаккумулятора своими руками

Демонтаж неисправной мембраны

Установка в корпус новой мембраны

Подключение гидроаккумулятора к системе водоснабжения

Мембрана для гидроаккумулятора, замена, износ. Советы +фото

Принцип работы

Изнашивание мембраны

Проверка мембраны.

Замена мембраны в гидроаккумуляторе своими руками

9 лучших строительных и мебельных магазинов!

Как выполнить замену мембраны гидроаккумулятора своими руками

Преимущества использования гидробака

Устройство агрегата

Виды

Плоская

Баллонная

Причины износа

Как поменять

Замена мембраны в гидроаккумуляторе

Замена мембраны (груши) в гидроаккумуляторе (баке). Наглядная инструкция

Замена мембраны в гидроаккумуляторе

Замена мембраны (груши) в гидроаккумуляторе (баке). Наглядная инструкция

Как самостоятельно поменять мембрану в расширительном баке

Что такое гидроаккумулятор

Как работает гидроаккумулятора

Какие симптомы неисправного гидроаккумулятора

Как поменять грушу (мембрану)

Ремонт гидроаккумулятора своими руками: пошаговые инструкции

Основные неисправности гидробаков

Замена мембраны

Проблемы с давлением

Слишком частые включения насоса

Выходит вода из под фланца

Профилактика аккумулятора

Видео

Ремонт насосной станции своими руками: причины, устранение

Состав насосной станции и назначение частей

Принцип работы насосной станции

Проблемы и неисправности насосных станций и их исправление

Не отключается насосная станция (не набирает давление)

Ремонт насосной станции: часто включается

Воздух в воде

Насосная станция не включается

Мотор гудит, но не качает воду (крыльчатка не вращается)

Некоторые виды ремонтных работ

Замена «груши» гидроаккумулятора

Мембрана на гидроаккумулятор 100 л

Как подобрать мембрану для гидроаккумулятора 100 литров: видео

Назначение

Особенности устройства гидроаккумулятора

Универсальные мембраны

Мембраны для баков Wester

Интерактивный дом — Аккумулятор воды

Накопление золы в дизельных сажевых фильтрах

Введение

Аккумуляторы добавляют функциональности гидравлическим контурам

Накопители баллонные

Аккумуляторы поршневые

Универсальность аккумулятора

Дайвинг | Магазин Planet Multi
