Дача с печным отоплением всегда предполагает наличие большого количества дров. Одному человеку будет тяжело перепилить большую кубатуру древесины, поэтому целесообразно будет смастерить ленточную пилораму. При маленьких объемах дров не стоит заморачиваться над созданием ленточной пилорамы. Нужно сразу сказать, что это не так уже и легко, но в данной статье мы расскажем, как лучше всего это сделать своими руками.

Содержание:

1. Видеоурок
2. Достоинства и недостатки
3. Чертёж пилорамы
4. Детали пилорамы
5. Корпус пилорамы
6. Разновидности  пилорам

Видеоурок

Достоинства и недостатки

Пилорама имеет ряд преимуществ, среди которых быстрота работы и практичность. Имея такую пилку можно хорошо на ней зарабатывать, выполняя заказы и просьбы людей. Недостатки сборки пилорамы в самой ее комплектации. Для правильной сборки требуется множество деталей из автомобилей и дополнительных работ, среди которых сварочные, токарные, заточные, разводные и т.д.

Чертёж пилорамы

Существуют пилорамы с бензиновым двигателем и электрическим. Остановимся на втором. Перед тем, как ознакомиться с процессом изготовления ленточной пилорамы своими руками видео, ознакомимся с уроком, представленным выше.

Детали пилорамы

•  Рамы с парой направляющих для перемещения ленты.
• Винт для подъема пилящего механизма.
•  Пружинный или гидравлический механизм для натяжки пильной ленты .
•  Защитный кожух.
•  Два колеса (ведущее и ведомое).
•  Электродвигатель.
•  Рельсы для перемещения пилорамы.
•  Эксцентриковые зажимы.
•  Бак для смазки механизма.

Для сборки ленточной пилорамы необходимо взять старые шкивы диаметром 30 см, можно из комбайнов или других машин. Для направляющих пилорамы берутся полдюймовые и больше дюйма трубы. Необходимо на трубу в полдюйма надеть дюймовые с миллиметровым зазором.

1. Ходовая часть. Создание пилорамы нужно начинать с каркаса и ходовой части. Для этого нужно взять стальной уголок на 5 см и установить его верхней стороной. При установке необходима точность. В противном случае плохо установленный уголок быстро износит колеса и будет препятствовать свободному ходу.
2. Перегородками («шпалами») такой конструкции может служить квадратная труба 25х25 мм.
3. Зажимы делаются с помощью присоединения (приварки) трубы полдюйма между шпалами. А уже на трубах нужно делать крепятся когти для зажима бревна. Процесс зажима происходит с помощью нескольких ударов молотком вглубь дерева.
4. Для фиксации маленьких заготовок в выступающих частях рельсы устанавливаются болты M14 x 100 мм. Помимо этого на профиле сделаны перепонки, которые служат мостом для прокладки бревна.
5. Закрепление шкивов. Шкивы нужно слегка подточить для того, чтобы ремень на пару сантиметров был больше шкива. Перемещение происходит по ранее установленным трубам.
   Монтируются шкивы под 4-х градусным уклоном, именно в таком положении лента сама плотно натягивается на ролики.
   Главным (ведущим) шкивом считается правый. Его запуск производится с помощью автоматического натягивания пружины. Ведомый шкив же необходимо зафиксировать очень туго, чтобы он «не гулял».
6. Механика. В пилораме зачастую используются каленые ролики, но в нашем случае лучше всего сделать роликовый узел. Эта часть механизма представляет собой три подшипника расположенные на одной оси. Первый 202-й марки и заднего на 2-4 мм больше.
7. Для создания вала нужны две трубы – на полдюйма и чуть больше (как с вариантом ходовой части). В полудюймовке вал заварен к нижней части со смещением оси. Вся собранная конструкция из вала и трубок прикреплена к направляющим так, чтобы роликовый узел мог крепко фиксировать бревно разного диаметра. Для смазки шкива возле ролика установлен емкость со смазкой.

Корпус пилорамы

Остов пильной установки делается из сотого швеллера. Для большей устойчивости инструмент закрепляется косынками. Режущий угол фиксируют болты с контрагайкой, как на рисунке.

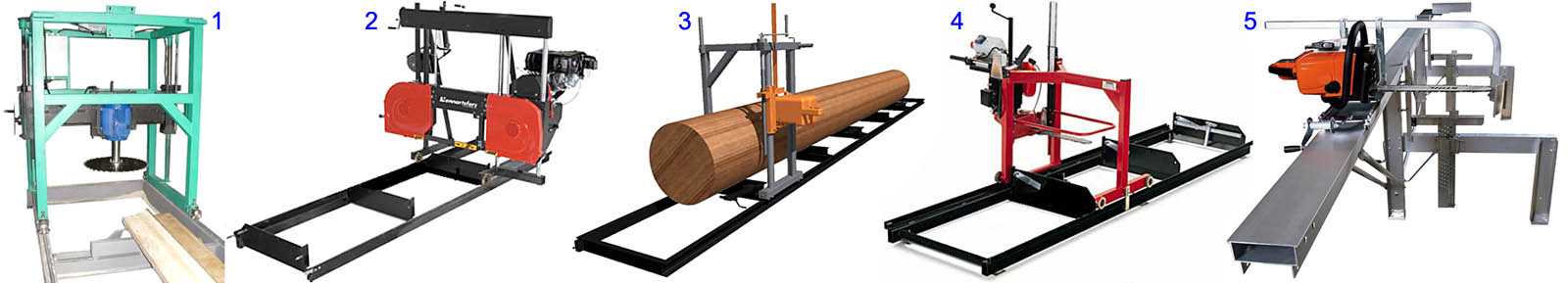

Разновидности  пилорам

Мы представили вам тип пилы с электромотором, а теперь коротко пройдемся по новому виду пилорамы с бензиновым мотором. Зачастую такие пилорамы можно пробрести у фирм-производителей, но при детальном исследовании конструкции – попробовать сделать самому. Основу таких пил составляет встроенная бензопила продуктивностью в 6,5 л.с, которая закреплена на роликовой тележке. Перемещается такое устройство по рельсам стоящим на земле.
Такие пилы способны распиливать круглый лес различного диаметра. Для такого инструмента используют большой мощности цепную пилу с бензиновым или электрическим мотором. Но цепные пилы имеют один большой недостаток – много опилок при распиле. Они не экономны. Ленточные пилы на много экономнее разрезают дерево, не оставляя большого количества опилок. Ленточные пилорамы от 1 метра в диаметре способны делить большие бревна.
Еще один недостаток пилорам двигающихся по рельсам – большая площадь разброса опилок. Это решается установкой воздуховодом. Его подключают к стружкоотсосу и опилки просто засасываются в трубу и выбрасываются наружу.
Существуют еще ленточные пилорамы из дерева. Но чаще всего их делают маленькими (мини). Они способны распиливать бревна диаметром до 40 см, но такие пилорамы непрактичны, потому что дерево быстро снашивается и при частой эксплуатации станок снашивается.
Как видите, профессиональную ленточную пилораму сделать своими руками в современных условиях нелегко. Такое было возможно при советской власти, когда любой знакомый токарь мог выточить деталь любой конфигурации. В современных условиях, такое сделать тяжело – легче купить.
Любые пилорамы нецелесообразно покупать или собирать для маленького объема работ. Они зачастую покупаются в коммерческих целях. Период окупаемости любой пилорамы очень мал, потому что актуальность такого оборудования в сельской местности всегда высока. Очень просто за лето заработать сумму денег за счет предоставления услуг пилорамой. Пилорама послужит не только в заготовке дров, но и в распиле досок или других деревянных материалов.
В этой статье мы приблизили вас к сборке ленточной пилорамы своими руками, попытались рассказать и на примерах показать, какие варианты сборок пилорам есть. Надеемся, данный материал поможет вам облегчить работу при создании пилорамы.

Читайте также Ручные культиваторы своими руками,  Самодельные дисковые пилорамы

Пилорама из бензопилы своими руками: сборка и видео

Основу каждого самодельного приспособления, сделанного из бензопилы, представляет ее применение как универсального привода, который может быть использован для разных приборов. С их помощью можно резать, качать воду, убирать снег, перемещаться и пилить.

Пилорама из бензопилы является устройством, которое используется для распила деревянных изделий посредством цепи, установленной на шине. Пиление происходит за счет работы мотора, двигатель при этом может работать на бензине или дизеле, показатель мощности значения не имеет.

Сегодня мы расскажем, как создать пилораму своими руками из бензопилы, нужны ли для этого специальные навыки и чертежи, также вы увидите видео на эту тему.

• 1.1 Какие устройства можно собрать из бензопил своими руками?

2 Пилорама из бензопилы своими руками: видео

• 2.1 Ход работы по изготовлению пилорамы своими руками

3 Эксплуатация пилорамы, сделанной своими руками

Как создают самоделки из бензопилы?

Все возможности бензопилы в своем самодельном устройстве можно реализовать посредством разных насадок и дополнительных приспособлений. Основу любого самодельного прибора, сделанного на основе бензопилы, составляет обычный принцип отбора мощности его двигателя, нужное вам устройство присоединяется к выходному валу.

Бензопила как инструмент для создания устройств своими руками подходит как нельзя кстати, ведь она обладает такими характеристиками:

• мощный мотор;
• компактность;
• относительно небольшой вес;
• автономность;
• возможность применения в любых условиях.

Также огромное значение имеет и отличная конструкция муфты сцепления, поскольку она способна защищать системы пилы и узлы от возможных перегрузок и поломок. Любой инструмент из бензопилы, сделанный своими руками, отличается герметичностью, что делает его пригодным для использования независимо от положения.

Какие устройства можно собрать из бензопил своими руками?

Все самодельные приспособления на основе бензопил делятся на простые и сложные.

К простым устройствам относят следующие:

• насосы;
• болгарки;
• лодочные моторы;
• велосипеды и мопеды;
• ледобуры;
• мотоблоки;
• лебедки.

В числе сложных механизмов и приспособлений, которые можно собрать своими руками:

• пилорамы из бензопилы;
• снегоходы и снегоуборочные приспособления;
• вертолеты;
• электростанции;
• аэросани;
• ножи цельнокованые.

В основе перечисленных устройств могут быть применены любые марки бензопил, все зависит от требуемой мощности для корректной работы устройства, которое вы собираете своими руками. Наиболее часто для пилорам из бензопил и прочих устройств используют изделия следующих марок:

• «Урал»;
• «Штиль»;
• «Дружба».

Пилорама из бензопилы своими руками: видео

Сделать на основе бензопилы пилораму своими руками можно без лишних усилий, если у вас есть ее чертеж или схема. Также нужно решить, как именно вы будете ее применять. Чаще всего ее используют при работе с такими материалами, как:

• рейки;
• тонкие доски;
• бревна.

Чертежи в готовом виде можно найти на сайтах компаний, которые производят деревообрабатывающие конструкции. Однако изображения схем в любом случае будут лишь примерными, поскольку в основном на них изображены устройства с высокой мощности, которые не будут разумным решением для бытовых нужд из-за своей высокой себестоимости и высокого расхода топлива.

Также схему для изготовления пилорамы можно сделать самостоятельно, вооружившись, например, обучающим видео. Самое главное – это разместить основание, станину и полозья. Также нужно будет установить между полозьями рельсов зажимной корпус. И не забудьте заблаговременно продумать габариты своей пилорамы.

Ход работы по изготовлению пилорамы своими руками

Чтобы сделать пилораму из бензопилы своими руками сперва нужно найти место для работы и установки, им может быть:

• старый сарай;
• ангар;
• гараж;
• навес.

При этом следите, чтобы станок был безопасным и устойчивым. При работе в закрытом помещении следует обеспечить вытяжку. Крайне нежелательно ставить пилораму в помещениях с повышенной влажностью.

После того как вы определились с будущим местом установки вашей пилорамы, можно приступать к изготовлению ее основания. Его следует прочно закрепить, чтобы не допустить в будущем корпусных смещений или вибрации.

Готовые элементы основания конструкции нужно монтировать строго параллельно земле, поэтому рекомендует использовать строительный уровень для этой цели. Крепления должны быть максимально прочными, в качестве материалов для крепления можно применять:

• анкерные болты;
• шпильки.

Когда вы закончили установку основания, нужно уложить рельсовый путь. При этом основание конструкции обязательно должно быть сделано их металла. В зависимости от веса пилорамы и условий ее использования основанием могут выступать следующие изделия:

• металлический уголок;
• профильная металлическая труба;
• швеллер.

Затем нужно заняться установкой крепежа. Крепеж в данном случае – это длинная рама, закрепленная с помощью разных зажимов с обеих сторон. Устанавливать ее следует так, чтобы древесина, уложенная поверх крепежа, легла ровно. Крепления ни в коем случае не должны быть круговыми, иначе цепи и шины не будут корректно работать.

Переходим к подвижной части пилорамы. Она тоже имеет вид работы, которые будет двигаться вдоль рельсов. Этот элемент конструкции устанавливается на специальные ролики, которые закрепляются на раме максимально плотно.

Также подвижная часть должна содержать зажимы для поддержки плиты. При этом они должны гарантировать резку материала как горизонтально, так и вертикально. Крепления для этой части могут быть разными, чаще всего применяют коробки на основе листовой стали или же хомуты. Однако специалисты рекомендуют для крепления применять обхваты на основе пластин из металла.

Эксплуатация пилорамы, сделанной своими руками

Когда вы закончили свою работу по изготовлению пилорамы из бензопилы, ее следует обязательно проверить в плане устойчивости.

Затем следует в тестовом режиме поработать с деревом. Закрепляем на основание бревно и сжимаем его тисками. Дополнительно можно поставить в полозьях и на пилораме разметку. Для разметки можно использовать рулеточные полотки или тонкие полоски из металла.

Плавно заведите пилораму и очень медленно ведите ее в сторону бревна, чтобы выполнить тестовый рез. При работе не забывайте надевать на себя средства индивидуальной защиты для того, чтобы ваше лицо и руки были надежно защищены:

• рукавицы для защиты рук;
• очки;
• халат;
• нарукавники.

Перед пробным запуском механизма обязательно проверьте, насколько хорошо прикреплено бревно, также проверьте конструкцию на исправность и наличие в ней топлива.

Сама бензопила при этом должна быть плотно закреплена, а ее шина обязана

иметь центральное положение по отношению к разметке пропила.

Крепим пилу и медленно ведем рамку к дереву, а потом запускаем саму бензопилу и не спеша толкаем рамку. Не делайте резких движений, чтобы не допустить стопора шин в пропиле и не забывайте использовать защиту для подвижной рамки. В качестве такой защиты может выступать акрил или прозрачный пластик.

На основе бензопилы своими руками можно сделать немало полезных приспособлений, инструментов и даже транспортных средств. В нашей статье на примере сборки пилорамы вы смогли убедиться, что это не так уж и сложно.

Планы ленточнопильного станка

для широкого распила — Matt Cremona

• Описание
• Отзывы (39)

Matt Cremona, LLC («Продавец») — компания с ограниченной ответственностью, Миннесота, с основным местом деятельности 3505 Admiral Lane North, Brooklyn Center, Minnesota 55429. Продавец предоставляет покупателю («Покупатель»), что определенные планы лесопильных заводов разработаны Продавцом («Планы лесопилки») в соответствии с положениями, условиями и ограничениями, изложенными в настоящем документе.
ПРОДАВЕЦ ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ ЛЮБОГО РОДА, ЯВНЫХ, ПОДРАЗУМЕВАЕМЫХ И/ИЛИ ЗАКОННЫХ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, НЕНАРУШЕНИЯ ПРАВ И ПРАВА. ЛЕСОПРОВОДНЫЕ ПЛАНЫ ПРОДАЮТСЯ «КАК ЕСТЬ».
Продавец не гарантирует, что лесопильные чертежи соответствуют или соответствуют требованиям какого-либо конкретного кодекса безопасности или государственных требований. Продавец оставляет за собой право время от времени изменять конструкцию своих лесопильных схем без предварительного уведомления и без обязательств по внесению соответствующих изменений в свои ранее проданные лесопильные планы. Любые действия, предпринимаемые Покупателем в отношении информации, содержащейся в Схемах лесопилки, осуществляются исключительно на собственный риск Покупателя.

Ни при каких обстоятельствах Продавец, включая его должностных лиц, агентов, сотрудников, представителей, поверенных, а также материнские, дочерние и аффилированные компании, не несет ответственности за убытки любого характера, включая, помимо прочего, особые, прямые, косвенные, случайные, штрафные, штрафные, или косвенные убытки или убытки, включая, помимо прочего, независимо от того, связаны ли они или каким-либо образом вытекают из любого несоответствия Чертежей лесопилки, любого дефекта Чертежей лесопильного завода и качества изготовления, любого исполнения или неисполнения Продавцом любое из обязательств или задержка поставки или невыполнение поставки по какой-либо причине, и независимо от единоличной, совместной и / или одновременной небрежности, нарушения контракта, нарушения гарантии, строгой ответственности в гражданском правонарушении или законном требовании, или другой юридической ошибки или ответственности Продавца. Никакие заявления или иные подтверждения фактов представителями Продавца, устные или письменные, включая фотографии, брошюры, образцы, модели или другие рекламные материалы, не являются гарантией или иным основанием для каких-либо судебных исков против Продавца. Никаких других заявлений, обещаний, соглашений, соглашений, гарантий, гарантий, положений или условий, явных или подразумеваемых, со стороны Продавца нет.
Покупатель прямо соглашается с тем, что Покупатель не будет использовать Планы лесопилки в деловых или коммерческих целях. Покупатель не имеет права продавать, сдавать в аренду, лицензировать, передавать или уступать какую-либо лесопилку на основании, полностью или частично, Планов лесопилки. Никакая часть Чертежей лесопилки не может быть воспроизведена, распространена или передана в любой форме и любыми средствами, включая фотокопирование, запись или другие электронные или механические методы, без предварительного письменного разрешения Продавца.

Перед покупкой переносной лесопилки



Я собираюсь поговорить с вами, ребята, о вещах, которые мне хотелось бы знать до того, как я купил эту лесопилку, потому что в какой-то момент я был таким же, как многие из вас, ребята. Я порылся в Интернете и подумал: «Я могу сделать свой собственный пиломатериал и делать проекты из этого пиломатериала». Есть вещи, которым я научился с тех пор, и я собираюсь поделиться ими с вами сегодня, и, надеюсь, это поможет вам, ребята.

Самые большие усилия в производстве пиломатериалов



То, что я собираюсь вам рассказать, относится ко многим производителям пилорамы, не только к моей пилораме, но я собираюсь рассказать об этой, потому что именно ее я в итоге купил. Когда я думал о покупке лесопилки, у меня в голове была мысль, что у меня есть бревна, деревья вокруг меня и пиломатериалы. Что я забыл, так это шаги, которые я должен был рассмотреть между ними.



Самая большая проблема или самая ответственная работа будет заключаться в том, чтобы доставить журналы прямо перед вами. Есть варианты, например, позвонить кому-нибудь, чтобы он сделал работу за вас, и потратить немного денег, чтобы вы могли просто фрезеровать бревна. Или вы можете собрать дерево самостоятельно и отрезать ствол до нужной вам длины, прежде чем его перепилят в пиломатериалы.





Фото: Пиление с каналом Sandy на YouTube из кустов, и заставить их сесть перед вами трудно.



Важность содержания бревен в чистоте



Наличие снега на земле защищает бревна от грязи. Но если вы буксуете бревна, а снега нет, они залипают в грязи, и хотя вы можете подумать: «Я могу просто отряхнуть». Оттуда не уберешь ни капли грязи. Это очень важно, и я этого не знал, потому что эта грязь в конечном итоге затупляет ваше лезвие, и это будет стоить вам больше времени, больше усилий и, возможно, больше денег. Поэтому очень важно содержать ваш материал в чистоте.



Я настоятельно рекомендую собирать деревья зимой. Собирая их зимой, они не касаются грязи, они красивые и чистые, и вы не затупите лезвия, как если бы их собирали и тащили по грязи.



Также, чтобы сделать действительно хорошие пиломатериалы без волн, кривизны и всего такого хлама, у вас должна быть идеально ровная основа, чтобы у вас был хороший рез.





Фото предоставлено: Пиление с Сэнди YouTube Канал

Укладка пиломатериалов после распила



У меня есть открытый сарай, который сохнет на воздухе, и я не знал, что раньше он был нужен. Пиломатериал также должен быть идеально ровным, чтобы избежать кривых или арок, и также важно оставить много места между пиломатериалами. Вам нужно будет надавить на верхнюю часть, чтобы она не загибалась вверх и не изгибалась.



Некоторые породы дерева, с которыми я сталкивался, например, тополь, часто трескаются при высыхании, я не режу много твердой древесины, поэтому у меня нет опыта в этом. Но я также понимаю, что многие лиственные породы требуют, чтобы на конце был какой-то герметик, и многие люди используют латексную краску только для того, чтобы предотвратить это растрескивание.



Наличие крыши для ваших пиломатериалов при их штабелировании очень важно и должно быть одной из вещей, которые вам необходимо сделать перед началом лесопиления. Это предотвратит большие проблемы во время снегопада.





Фото предоставлено: Пиление с каналом Sandy на YouTube с ним потом. Но в конце концов эта куча стала неуправляемой, и справиться с ней стоило огромных усилий. Поэтому важно придумать, что делать с древесными отходами, и выяснить, что с ними делать, прежде чем покупать лесопилку. Это относится не только к плитам и обрезкам, но и к опилкам.



Время также огромно. Если у вас есть бревно, которое вы срубили зимой, и вы оставляете его там, а погода становится теплой, у вас нет бесконечного количества времени, чтобы переместить это бревно, если только вы не хотите, чтобы в нем были жуки. Жуки будут создавать дыры в вашем бревне, которые не только обесцветят его, но и у вас будет бревно с множеством дырок.



Итак, когда вы срубаете дерево, вы хотите, чтобы оно было обработано своевременно, особенно в теплую погоду. Рубите деревья зимой, отвозите их на лесопилку и рубите, пока не стало слишком хорошо.
