Приточный клапан в стену своими руками: Как сделать самодельный вентиляционный приточный клапан в стену своими руками

Содержание

Приточный клапан в стену своими руками: детали монтажного руководства

Желая утеплить дом люди иногда доводят его до состояния термоса. После устранения любых щелей и монтажа воздухонепроницаемых материалов блокируется поступление чистого воздуха с улицы. В результате — естественная вентиляция перестает выполнять свои функции.

Нехватка свежего воздуха плохо сказывается на здоровье домочадцев, согласны? Для улучшения воздухообмена можно установить приточный клапан в стену своими руками, предварительно изучив инструкцию по монтажу.

Вся необходимая информация изложена в нашей статье. Мы расскажем, как устроен стеновой приточник, приведем советы по выбору агрегата, а также опишем поэтапную технологию его установки.

Содержание статьи:

Назначение приточного клапана
Особенности конструкции стенового клапана
Параметры выбора настенных приточников
Где установить приточный клапан
Как выполнить монтаж клапана самому
- Сверление отверстия первым способом
- Второй способ сверления отверстия
- Монтаж приточного клапана
Востребованные модели приточных клапанов
Выводы и полезное видео по теме

Назначение приточного клапана

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы.

Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой приточник с , то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреваться

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами.

Когда размножившись, колонии микроорганизмов становятся видимыми, становится все сложнее — приходится разрушать старую отделку и заменять ее на новую.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

Воздуховод — пластиковая труба. По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.
Внутренний корпус в виде цилиндра. Чаще всего его изготавливают с пластика. Диаметр корпуса колеблется в пределах 6-13,3 см.
Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.
Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью. Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана.

С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Некоторые модели приточного клапана имеют воздуховод, укомплектованный вентилятором для принудительной вентиляции (+)

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания.

Стеновой клапан может иметь ручную систему регулировки или автоматическую. Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме.

Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Параметры выбора настенных приточников

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой. Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

В конструкцию оголовка входит фильтр и заслонка. Первый элемент предназначен для очистки воздуха, а второй — для координирования объема поступления воздуха (+)

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно.

Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь

Существует два типа клапанов: для инфильтрации воздуха и для приточной вентиляции. У них одна и та же функция — снабжение здания свежим воздухом.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения . Часто их ставят на нижних этажах многоквартирных домов — лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Подробнее о методах проверки квартирной вентиляции написано в .

Кроме того, стоит учесть следующие правила:

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.

Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

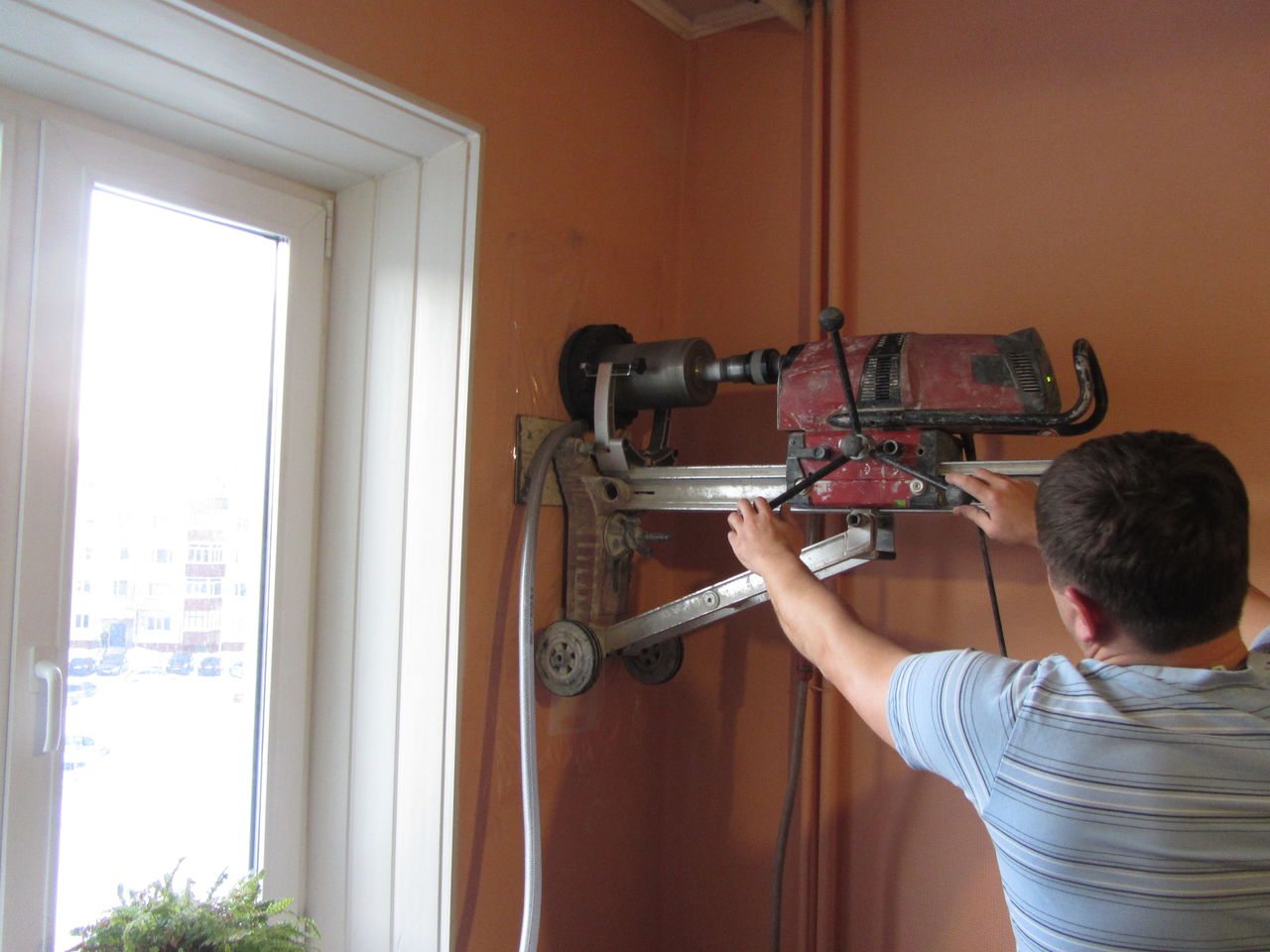

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.

Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

мощным двигателем;
сверлильным приводом;
комплектом алмазных коронок с разными диаметрами;
стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
Просверливают технологическое отверстие, используя перфоратор.
Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

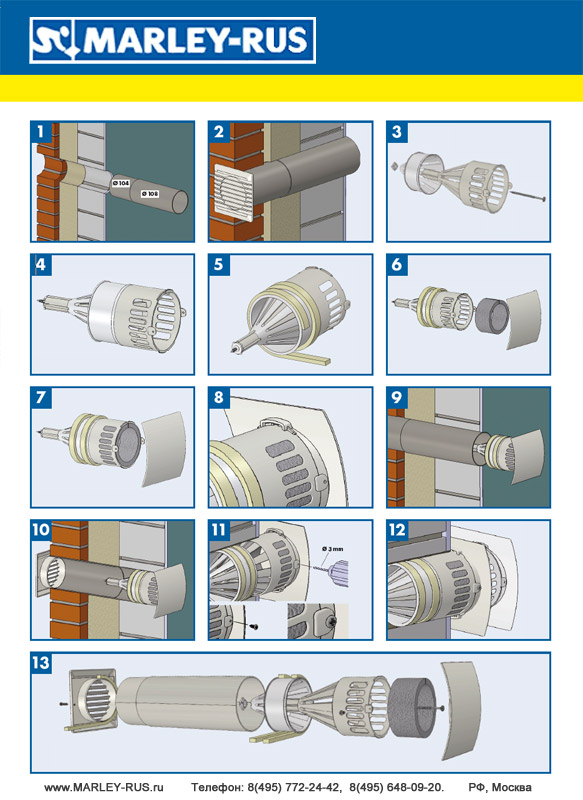

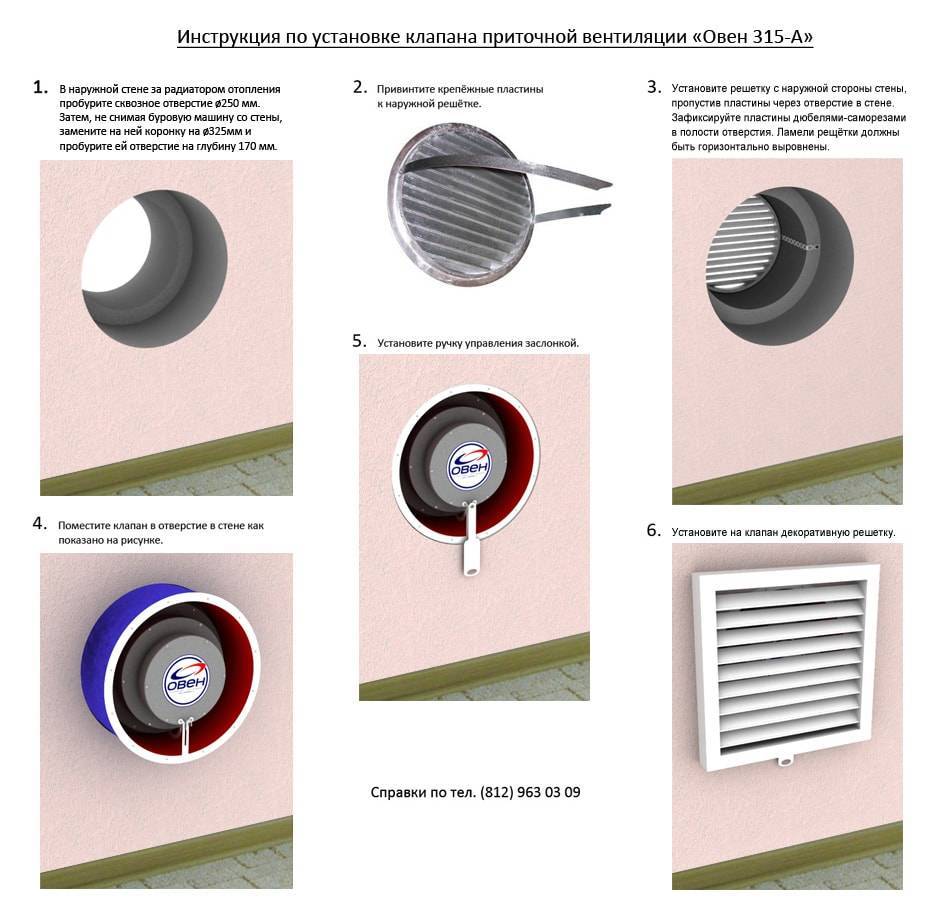

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.

Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

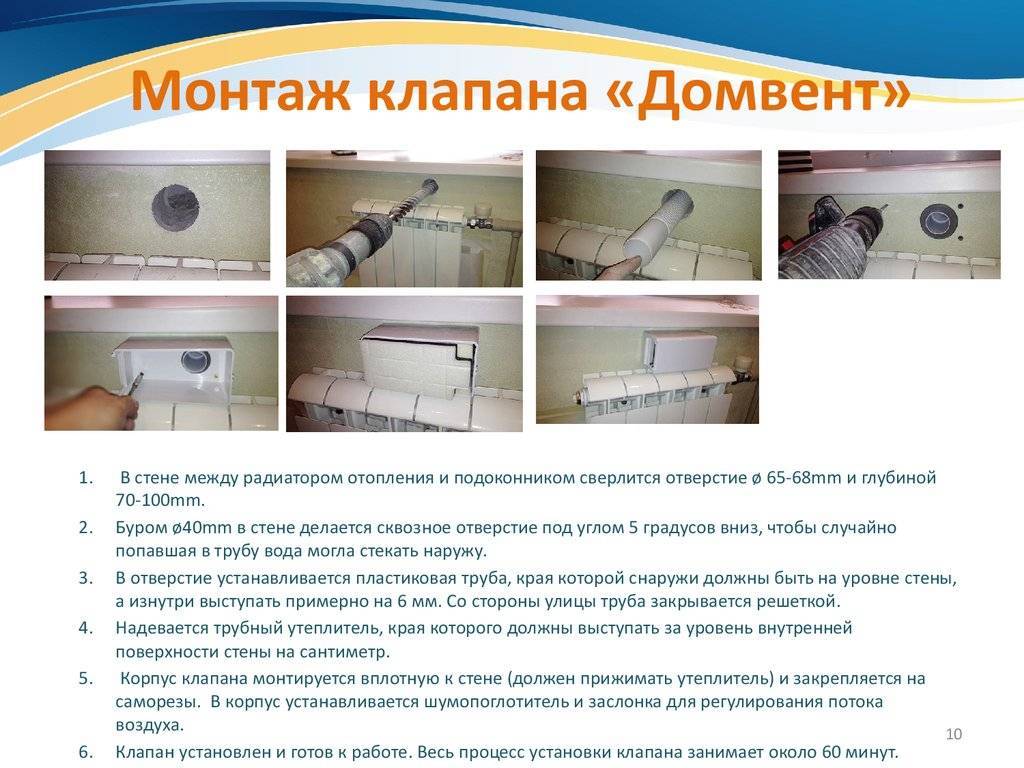

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400-1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных. Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Клапан KIV выпускают в двух исполнениях — с оголовком в виде квадрата (КВАДРО) и с круглым. Первый смотрится более эстетично (+)

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2». Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если бурение стены по определенным причинам нельзя осуществить, то улучшить микроклимат в помещении можно с помощью .

Выводы и полезное видео по теме

Удачный выбор изделия для установки в стену:

Видео о полезности вентиляционного клапана с теплоутилизацией:

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Имеете опыт восстановления приточной вентиляции? А может, выполняли самостоятельно монтаж стенового клапана? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии и задавать вопросы можно в форме, расположенной ниже.

Приточный клапан в стену своими руками – улучшаем вентиляцию в квартире

Главная » Инженерные системы » Вентиляция

Опубликовано: 26. 11.2017Рубрика: ВентиляцияАвтор: Andrey Ku

Зачастую после установки евроокон и современных входных дверей вентиляция в жилье ухудшается. Существует много способов по ее восстановлению, однако многие из них не очень эффективные, но в то же время сложные и дорогостоящие. Поэтому далее мы хотим поделиться с вами достаточно простым решением, позволяющим быстро и недорого восстановить вентиляцию в жилье.

Круговорот воздушных масс – зачем щели в старых рамах?

В большинстве квартир советского времени вентиляция естественная, работающая за счет разницы давления в доме и за его приделами. Причем, вентиляция эта вытяжная, т.е. старый воздух вытягивается из помещения. Но откуда же в таком случае взяться свежему воздуху, спросите вы? За приток воздуха отвечали щели в деревянных окнах и дверях, т.е.

они были учтены при проектировании вентиляции и принимали активное участие в воздухообмене.

Сейчас люди стараются заменить старые деревянные окна на пластиковые, герметичные стеклопакеты, а также всячески утепляют свое жилье. Из всего вышесказанного следует, что установка герметичных окон является прямым вмешательством в работу вентиляционной системы, в результате чего обмен воздуха в квартире просто блокируется.

Это приводит к таким негативным последствиям, как отсырение стен и появление на них плесени, запотевание стеклопакетов и пр. Исправить ситуацию периодическими проветриваниями невозможно, так как воздухообмен должен быть постоянным. К тому же, это и не очень удобно, к примеру, в холодное время года, когда в квартире и так нежарко.

Новички в таких случаях зачастую по ошибке пытаются исправить ситуацию установкой принудительной вытяжной вентиляции. Другими словами – они устанавливают вытяжные вентиляторы, которые втягивают воздух в воздуховоды. Но, как мы выяснили, проблема кроется не в плохой вытяжке, а в отсутствии притока воздуха. Поэтому гораздо эффективней и проще установить приточные клапана, при условии, конечно, что сама вентиляционная система исправна. Ведь в старых домах проблема может заключаться и в вытяжке, и в отсутствии притока одновременно.

Чтобы проверить качество работы вентиляционной системы, откройте окно на проветривание и поднесите к вентиляционной решетке зажженную спичку, зажигалку или свечку. Если огонек сильно отклонится в сторону вентиляционного люка, значит, вентиляция работает, как положено. Как правило, сильный поток воздуха возле решетки можно почувствовать даже рукой.

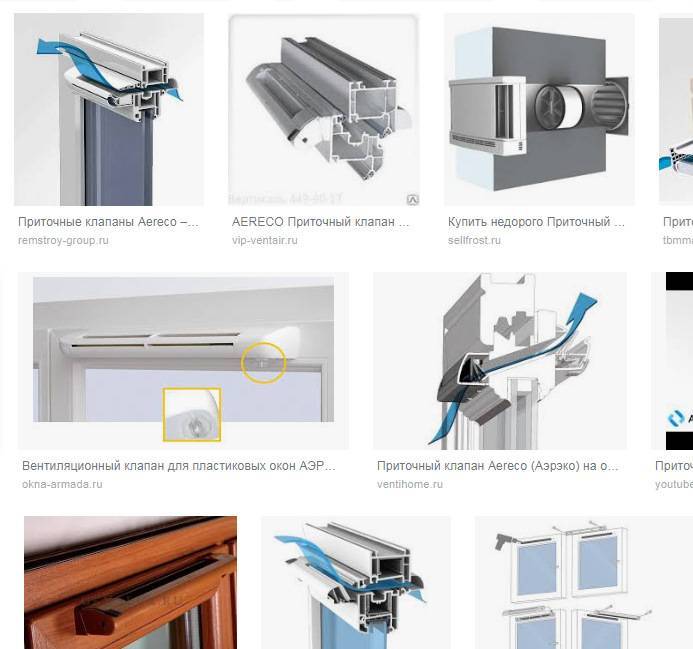

Приточные клапаны, в зависимости от расположения, бывают двух типов:

устанавливаемые на окна;
стеновые.

Последние более эффективны и удобны в эксплуатации. Поэтому далее пойдет речь именно о них.

В чем секрет хорошего микроклимата – принцип работы системы

Приточный клапан, по сути, представляет собой трубку, которая проходит сквозь стену. С наружной стороны стены на трубку устанавливается решетка, которая защищает клапан от попадания в него мусора, осадков, насекомых. Внутри трубки расположен теплоизоляционный материал, который не дает теплу выйти сквозь клапан, а также воздушный фильтр, который очищает воздух, поступающий в помещение от пыли. Со стороны помещения устанавливается декоративная накладка, позволяющая регулировать интенсивность приточного потока воздуха. У некоторых моделей воздушный фильтр встраивается в накладку, что упрощает его замену.

Конечно, подобным образом устроены самые простые варианты приточных клапанов. Более сложные модели могут иметь дополнительные функции:

встроенный вентилятор, при включении которого в помещении получается принудительная приточная вентиляция;
греющий элемент, который позволяет нагревать поступающий в помещение воздух в зимнее время, и тем самым снизить теплопотери;
пульт дистанционного управления, позволяющий регулировать интенсивность воздушного потока и управлять другими функциями.

Надо сказать, что в некоторых случаях может потребоваться установка не только приточного, но и вытяжного клапана, если основная вентиляция не справляется с вытяжкой воздуха или она вообще отсутствует, к примеру, в частном доме.

Вытяжные клапаны устроены практически так же, как и приточные, но ориентированы на движение воздушных потоков в обратную сторону. Соответственно, они имеют обратные вентиляторы.

Учтите, что приточно-вытяжная вентиляционная система эффективна только в том случае, если клапаны правильно расположены. Приточный клапан должен располагаться ближе к полу, а вытяжной – под потолком с противоположной стороны стены. В противном случае воздушный поток будет втягиваться и тут же вытягиваться, не затрагивая воздушные массы внутри помещения.

Выбираем аппарат – зависит ли эффективность от пропускной способности гильзы?

Как мы уже сказали выше, приточные клапаны различаются дополнительными опциями и способом управления. С этими моментами вы, наверняка, разберетесь самостоятельно. Но существуют и другие важные параметры, которые влияют на эффективность вентиляционной системы. К ним относится:

диаметр трубки. Как правило, у бытовых клапанов этот показатель составляет от 40 до 130 мм;
мощность вентилятора – касается только устройств, которые оборудованы вентилятором.
Чем он мощней, тем, соответственно, производительней устройство.

Конечно, новичку определить производительность аппарата по диаметру трубы и мощности вентилятора достаточно сложно. Поэтому производители указывают данный параметр в объеме воздуха, который клапан способен пропустить через себя в течение часа. Мощность клапана должна быть такой, чтобы воздух в помещении менялся в течение дня несколько раз.

В качестве примера возьмем стандартную кухню в хрущевке площадью 6 квадратных метров. При высоте потолка в три метра ее объем составляет 18 кубических метров. В среднем проходимость одного клапана диаметром 130 мм превышает 50 м³ в час. Соответственно, для небольшой кухни такой производительности более чем достаточно. Если устройство приобретается для большого помещения, и его мощности недостаточно, чтобы качественно улучшить воздухообмен в помещении, можно установить два клапана. Но такая потребность возникает редко.

Чаще всего приточные клапаны устанавливаются в пространство между окном и радиатором отопления. Поэтому при выборе прибора обязательно измеряйте это расстояние. Если крупный клапан не поместится, можно установить два клапана меньшего размера. Единственное, смотреть нужно не на диаметр трубы, а на габариты декоративной решетки, так как именно она займет пространство между радиатором и подоконником.

Также при покупке устройства обязательно уделите внимание длине трубы, особенно это касается старых домов с толстыми стенами. Длина гильзы должна несколько превышать толщину стен. Если гильза окажется короче, то нарастить ее будет достаточно проблематично.

Что нам понадобится для установки – подготавливаем инвентарь

Чтобы выполнить монтаж клапана, нам необходимо подготовить следующие материалы и инструменты:

мощный перфоратор;
коронку по бетону – диаметр должен превышать диаметр гильзы клапана;
буровую штангу, позволяющую бурить отверстия на большую глубину;
мягкий утеплитель – лучше всего использовать вспененный полиэтилен или специальный пенополиуретановый утеплитель для труб по диаметру гильзы. Иногда для этих целей применяют минвату, но мы этого делать не рекомендуем, так как минеральная вата сильно впитывает влагу;
строительный герметик;
рулетку;
строительный уровень;
монтажный нож;
фигурную отвертку;
маркер;
полиэтиленовый пакет.

После подготовки всего необходимого можно начинать установку приточного клапана.

Устанавливаем прибор – как обойтись без помощи специалистов?

В первую очередь определяемся, где будет располагаться клапан в квартире или доме. Чаще всего этот прибор устанавливается на кухне. Однако выполнить его монтаж можно и в другом помещении. К примеру, если вы собираетесь обустроить принудительную приточно-вытяжную вентиляцию, имеет смысл расположить клапаны на противоположных стенах дома или квартиры. В таком случае в воздухообмене будут задействованы воздушные массы всего жилья. Но для этого двери должны быть правильно установлены, т.е. с небольшим зазором между полом и дверным полотном, чтобы в закрытом положении они не перекрывали поток воздуха.

Если вы собираетесь установить клапан все же на кухне, находим ему место как можно дальше от решетки вытяжного воздуховода, чтобы воздухообмен не получился замкнутым в пределах небольшого кольца.

Когда с расположением устройства вы определитесь, начинаем установку. Прежде всего, выполняем разметку под отверстие. Для этого прикладываем нижнюю часть корпуса декоративной решетки к стене и обводим маркером отверстие внутри корпуса. Сразу же под отверстием раскрываем и фиксируем полиэтиленовый пакет, так как мусора в процессе высверливания будет очень много.

После этого нам необходимо высверлить отверстие. Надо сказать, что эта операция самая сложная. Начинается она с выполнения так называемого заходного отверстия, которое имеет диаметр на пару сантиметров больше диаметра гильзы. К примеру, если нам нужно установить гильзу диаметром 40 мм, высверливаем заходное отверстие коронкой диаметром 65 мм. Глубина отверстия должна составлять 3-4 см.

Затем по центру заходного отверстия высверливаем отверстие меньшего диаметра – 45 мм. Вначале бурим его на всю глубину коронки, а затем надеваем штангу, чтобы пройти стену квартиры или дома насквозь. Крайне важно в процессе сверления держать дрель строго перпендикулярно стене, поэтому следим, чтобы коронка входила в стену под прямым углом.

Пробуривая стену, периодически вытаскиваем коронку и извлекаем вырезанную часть стены. Чтобы в процессе сверления сильно не поднималась пыль, смачиваем поверхность стены водой. В случае перегрева коронки делаем перерывы, чтобы инструмент остывал. Особенно важно делать перерывы при работе с коронкой по бетону, так как перегрев может привести к быстрому выходу инструмента из строя.

По завершении работы продуваем отверстие, чтобы в нем не осталось пыли. Затем начинаем собирать приточный клапан, для этого вначале в стену вставляем своими руками гильзу. Предварительно на край трубы наматываем или надеваем утеплитель. Ширина полоски утеплителя должна соответствовать глубине заходного отверстия. Чтобы подготовить утеплитель, вставляем его в отверстие и обрезаем заподлицо со стеной.

Наша задача заключается в том, чтобы вставить его до упора. Для этого совершаем вращающее движение гильзой, как будто мы ее вкручиваем. Когда уплотнитель упрется в стену, такими же прокручивающими движениями вставляем трубку до конца, чтобы она прошла стену насквозь. Если трубка слишком длинная, предварительно ее обрезаем. Она должна примерно на сантиметр выступать из стены с двух сторон.

После установки трубки выполняем монтаж декоративной вентиляционной решетки. Для этого нижнюю часть корпуса прикладываем к стене, чтобы выступающая трубка вошла в отверстие корпуса. Затем к корпусу прикладываем уровень и выравниваем его положение относительно горизонтали. Сразу же делаем на стене метки сквозь монтажные отверстия в корпусе. После этого временно убираем корпус и, согласно меткам, просверливаем в стене отверстия под дюбели. Далее устанавливаем корпус на место и крепим его дюбелями. Конечно, если стены деревянные, вместо дюбелей используем обычные саморезы.

В закрепленный на стене корпус вставляем фильтр и другие компоненты, после чего надеваем крышку. Как собираются наружные компоненты приточного клапана, вы можете подробно узнать из инструкции, которая имеется в комплекте. С наружной стороны вставляем декоративную решетку в выступающую трубку. Место примыкания решетки к стене желательно промазать строительным герметиком.

На этом процесс обустройства приточного клапана в стене завершен. Теперь осталось проверить устройство в работе. Для этого подносим к декоративной решетке зажженную спичку или зажигалку. Огонек при этом должен сильно отклониться или даже полностью потухнуть, что свидетельствует о выходе из решетки потока воздуха.

По такой же схеме выполняется монтаж вытяжного клапана, только, как мы уже говорили, устанавливается он под потолком.

Понравилась статья? Поделиться с друзьями:

Как заменить впускной клапан стиральной машины

Иногда это небольшой ремонт из-за засора

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, в том числе оцинкованных водопроводных труб, трубчатой электропроводки и многого другого. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 31.08.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Вы узнаете, что впускной клапан вашей стиральной машины неисправен, если стиральная машина не работает, не наполняется должным образом или стирает при неправильной температуре воды.

Что такое впускной клапан для стиральной машины?

Впускной клапан стиральной машины на стиральной машине — это часть, которая соединяет два водяных шланга с машиной и регулирует поток как горячей, так и холодной воды.

Вы мало что можете сделать, чтобы отремонтировать сам клапан, но вы можете попытаться очистить два впускных отверстия, чтобы восстановить полный поток воды. Вы также можете провести тесты, чтобы определить, не вышел ли из строя впускной клапан воды и не нуждается ли он в замене. Замена неисправного клапана может быть простой работой, если вы умеете делать все своими руками, но она должна выполняться с использованием деталей и процедур, характерных для вашей модели стиральной машины. В этом случае, возможно, стоит починить стиральную машину, а не покупать новую технику.

Принцип работы клапана подачи воды

Клапан подачи воды имеет два отверстия с резьбой , которые подсоединяются к шлангам горячей и холодной воды в задней части стиральной машины. Каждый порт управляется электромагнитным клапаном, который подает электроэнергию для открытия и закрытия потока горячей и холодной воды в зависимости от настроек температуры стирки и сигналов от переключателя уровня воды.

Ремонт клапана подачи воды заключается в систематическом осмотре деталей до тех пор, пока вы не найдете проблему. Иногда исправление будет заключаться в простой очистке сеток фильтра, но может потребоваться замена всего клапана.

Прежде чем начать

Перед осмотром клапана подачи воды отключите стиральную машину от электросети и водопровода. Выключите стиральную машину и отсоедините ее от сетевой розетки.

Перекройте краны горячей и холодной воды на шлангах подачи воды со стороны дома. Поставьте на пол ведро для сбора воды из шлангов подачи. Отвинтите концы подающих шлангов от стиральной машины, при необходимости ослабив соединения пассатижами. Направьте свободный конец каждого шланга в ведро, чтобы слить воду из шланга.

Руководство по поиску стиральной или сушильной машины

Смотреть сейчас: Как отремонтировать впускной клапан стиральной машины

Оборудование/инструменты

Плоскогубцы
Ведро
Фонарик
Отвертки
Мультиметр

Материалы

Новый клапан подачи воды (при необходимости)

Ель / Кевин Норрис

Проверка сетчатых фильтров
Проверьте, нет ли засоров в сетчатых фильтрах клапана подачи воды, которые могут блокировать поток воды. Это частая причина выхода из строя впускных клапанов воды, и ее проще всего устранить.
Используйте фонарик, чтобы заглянуть внутрь каждого из двух отверстий для шланговых фитингов на клапане подачи воды — внутри отверстия должен быть экран. Тщательно очистите экраны, если они загрязнены.
Ель / Кевин Норрис
Проверка соленоидов впускного клапана
Если проблема не в забитых экранах, проверьте клапан на предмет отказа. В зависимости от модели стиральной машины вам, возможно, придется снять заднюю или переднюю часть корпуса стиральной машины, чтобы получить доступ к проводным соединениям на клапане подачи воды.
Снимите заднюю, верхнюю или переднюю часть шкафа, следуя указаниям в руководстве по эксплуатации прибора. Получив доступ к клапану, обратите внимание, что к каждому соленоиду подключены два провода; отсоединяйте их по одному и маркируйте их, чтобы вы могли правильно их снова соединить.
Установите мультиметр (также называемый вольтомметром) на настройку OHM X1 и проверьте соленоиды на непрерывность, прикоснувшись одним щупом тестера к одной из двух клемм на каждом соленоиде. Показания должны указывать на некоторое сопротивление. Если показания показывают нулевое сопротивление или бесконечность (∞), соленоид неисправен, и клапан необходимо заменить. Проверьте оба соленоида по отдельности; если один из них неисправен, необходимо заменить весь клапан.
Ель / Кевин Норрис
Замените клапан подачи воды (при необходимости)
Отвинтите крепления, крепящие клапан к его корпусу или задней части стиральной машины. Обратите внимание на цвет и положение проводов, прикрепленных к соленоиду, и пометьте их. Отсоедините провода, раздвинув штекеры.
Отсоедините впускной клапан от внутренней трубки (или трубок), по которой вода поступает в ванну. Обычно это фиксируется хомутом для шланга, который вы снимаете с помощью отвертки или плоскогубцев, в зависимости от типа.
Запишите марку и номер модели стиральной машины и, если сможете, марку и номер детали впускного клапана для воды. Имея эту информацию, приобретите сменный клапан у продавца запасных частей для бытовой техники.
Установите новый клапан, выполнив процедуру отсоединения в обратном порядке.
Ель / Кевин Норрис

Когда звонить специалисту

Интернет-магазины запасных частей для бытовой техники предлагают полный набор деталей для бытовой техники практически любой модели и года выпуска, что упрощает сборку самостоятельно. Магазин вокруг для лучших цен и тарифов на доставку. На лучших веб-сайтах также есть видеоуроки и другие ресурсы для помощи в ремонте. Если делать это своими руками, то замена впускного клапана на стиральной машине не будет стоить вам больших денег. Но если вы чувствуете, что работа слишком сложная, лучше вызвать мастера по ремонту. Будьте готовы заплатить как минимум пару сотен долларов за работу и запчасти за замену клапана.

Средняя стоимость замены основного запорного клапана воды [данные за 2023 год]

Фото: Luis Alvarez / DigitalVision / Getty Images

Обычная стоимость замены водяного запорного клапана составляет 500 долларов США.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Обычно стоит от 375 и 600 долларов США для замены запорного клапана для воды, но стоимость может достигать 800 долларов и более в зависимости от того, где находится клапан, какой у вас тип и нанимаете ли вы для этого профессионала.

Большинство из нас, вероятно, не часто думают о запорных кранах для воды, но они становятся самым важным элементом вашего дома в случае аварийной ситуации с водой. Неисправные запорные клапаны для воды могут создавать самые разные проблемы, от небольших утечек до крупных наводнений, поэтому вам нужно убедиться, что ваши водяные клапаны всегда в рабочем состоянии.

Читайте дальше, чтобы узнать стоимость замены главного запорного клапана воды, чтобы составить соответствующий бюджет.

Низкий уровень	Средняя стоимость	Высокий уровень
375 долл. США	500 долл. США	800 долл. США+

Разбивка стоимости замены водяного запорного клапана

Каждый проект уникален, и водозащита запорные клапаны не являются исключением. Несколько факторов могут повлиять на то, что вы фактически заплатите за этот проект.

Водяной запорный клапан Тип

Тип запорного клапана, который вы ремонтируете, может повлиять на цену. Обычно арматурные клапаны стоят больше всего, от 50 до 100 долларов, но большинство других типов клапанов аналогичны по цене, обычно от 10 до 50 долларов.

Материал

Запорные клапаны водопровода чаще всего изготавливаются из латуни, что является относительно прочным и недорогим. Однако другие металлические материалы доступны по более высокой цене. Бронза имеет тенденцию быть более долговечной, чем латунь, при воздействии высоких уровней хлора, а нержавеющая сталь может дольше работать под давлением и высокими температурами.

Фото: Алексей Ильяшенко / Adobe Stock, Фото 593 / Adobe Stock, srki66 / Adobe Stock

Затраты на оплату труда

Если вы не хотите самостоятельно заменять кран подачи воды, то вам нужно будет заплатить сантехник, чтобы сделать это. Если у вас есть какие-либо другие проблемы с сантехникой, возможно, имеет смысл поручить эту задачу сантехнику вместе с другими, чтобы поездка стоила того для вас обоих.

Сантехники обычно берут от 45 до 200 долларов в час, поэтому ваши общие расходы будут зависеть от того, сколько времени им потребуется для выполнения работы. Простая замена может занять час или два, но работа может занять несколько часов, если доступ к клапану затруднен.

Расположение

Расположение главного водяного клапана в вашем доме является одним из важнейших факторов, определяющих стоимость. Замена легкодоступного подвального клапана обойдется намного дешевле, чем замена наружного клапана, закопанного под землю или запертого в хранилище. Ниже приведены средние национальные затраты на клапаны в разных местах.

Доступ в подвал: 180–220 долларов США
Подземный водомер: 180–500 долларов США
Хранилище или ящик: 200–750 долларов США
Похоронен (неглубоко): 210–420 долларов
Похоронен (глубоко): 240–1000 долларов

Разрешения

Во многих муниципалитетах , вам необходимо получить разрешение перед заменой основного запорного клапана . Будьте готовы заплатить от 50 до 500 долларов за необходимые разрешения. Ваш сантехник должен быть знаком с местным разрешительным процессом. Они могут предоставить смету расходов на само разрешение и любые обновления, необходимые в рамках этого процесса.

Стоимость замены водяного запорного клапана типом

Фото: JasonKSLeung / iStock / Getty Images Plus / Getty Images

Возможно, вы не знаете, что на самом деле существует несколько различных типов запорных клапанов для воды. Выбранный тип может повлиять на стоимость.

Задвижка

Задвижка имеет внутренний затвор, который поднимается и опускается для управления потоком воды. Он считается клапаном «все или ничего», потому что он может только полностью включить или полностью закрыть воду и не может управлять потоком жесткой воды. Эти клапаны обычно управляются поворотной ручкой или рукояткой. Задвижки чаще используются в промышленности, а не в жилых домах, но в некоторых случаях они контролируют магистральную водопроводную трубу дома. Бытовые задвижки обычно стоят от 10 до 50 долларов.

Шаровой кран

Как и задвижки, шаровые краны работают по принципу «все или ничего», контролируя только подачу или отключение воды, но не поток. У них относительно толстый средний корпус, который удерживает мяч, используемый для управления водой. Обычно используемые в качестве основного запорного клапана воды в доме, вы обычно можете быстро отключить их, поскольку для этого требуется всего четверть оборота рукоятки рычага. Шаровые краны обычно стоят от 10 до 20 долларов.

Запорный клапан

В отличие от шаровых и запорных клапанов, запорные клапаны позволяют вам контролировать, сколько воды течет, а также течет ли вода вообще. Они включают в себя внутренний поршень, который перемещается вверх и вниз для управления потоком воды в зависимости от того, насколько сильно вы поворачиваете ручку клапана. Поскольку они допускают переменное управление, эти клапаны обычно управляют трубами, ведущими к спринклерным системам, но вы можете найти их прикрепленными и к другим трубам. Бытовые шаровые краны могут стоить от 5 до 70 долларов, но обычно они стоят от 10 до 25 долларов.

Крепежный клапан

Крепежные клапаны оснащены небольшими поворотными ручками или ручками. Они позволяют отключать воду от отдельного приспособления, такого как туалет или холодильник, не отключая воду в других частях дома, что делает их полезными для ремонта отдельных приспособлений в вашем доме. В большинстве домов есть различные клапаны для арматуры, стоимость которых обычно варьируется от 50 до 150 долларов.

Игольчатый клапан

Игольчатые клапаны когда-то широко использовались для управления устройствами водоснабжения, такими как холодильник, но многие строительные нормы больше не разрешают их использование, поскольку они не очень надежны. Если у вас в настоящее время есть игольчатый клапан, мы рекомендуем заменить его более надежным клапаном. Игольчатые клапаны обычно стоят от 5 до 20 долларов.

Дополнительные расходы, которые необходимо учитывать

При замене водяного запорного клапана необходимо учитывать несколько других потенциальных расходов.

Выемка траншей

Средняя стоимость замены главного водяного клапана составляет 600 долларов, но эта средняя возрастает до 875 долларов, если для доступа к клапану требуется траншея. Стоимость продолжает расти по мере того, как вам приходится копать глубже, поскольку рытье траншей и грунтовые работы часто обходятся в сотни долларов за фут раскопок. Если замена производится зимой, мерзлый грунт и плохая погода затрудняют доступ.

Если вы просто ремонтируете или заменяете магистральный водопровод, а не клапан, альтернативой прокладке траншей является бестраншейная замена водопровода. Этот метод стоит от 75 до 150 долларов за погонный фут. Обычно это включает в себя вставку новой трубы между местом, где водопровод соединяется с вашим домом, и местом, где он соединяется с городской линией, а затем заполнение ее смолой, чтобы сформировать более прочную трубу.

Аварийные платежи

Если вам заменяют основной запорный клапан воды в случае чрезвычайной ситуации и вам необходимо вызвать специалиста в выходные, праздничные дни или на ночь, вы можете заплатить дополнительную экстренную помощь. платеж.

Страховое покрытие

Если у вас есть страховка на магистральный водопровод, вы можете получить от страховой компании до 3000 долларов на ремонт или замену. Это может значительно компенсировать ваши затраты и может даже полностью покрыть расходы на новый запорный клапан основной воды.

Стоимость самостоятельной замены запорного клапана для воды

Если вы решите самостоятельно заменить запорный клапан для воды, вам нужно будет оплатить только стоимость клапана, а также инструменты и материалы, необходимые для его установки. Если клапан находится в легкодоступном месте, вам, вероятно, понадобятся только отвертка, разводной ключ, трубный ключ и сантехническая лента, каждый из которых вы обычно можете купить за 5–20 долларов.

Однако, если клапан находится за шкафом, вам могут понадобиться дополнительные инструменты и материалы, такие как лом, молоток и дрель. Ломы и молотки обычно стоят от 5 до 15 долларов, а дрели обычно стоят от 20 до 60 долларов и более.

Стоимость самостоятельной замены основного запорного клапана подачи воды по сравнению с привлечением профессионала

Стоимость замены основного запорного клапана подачи воды составит около 40 долларов США. Вам нужно знать тип клапана и сантехники, которые у вас есть в настоящее время. Если вам нужно арендовать траншеекопатель или экскаватор, чтобы добраться до заглубленного клапана, вы можете заплатить более 1000 долларов за аренду. Получите все необходимые разрешения и будьте очень осторожны при копании, чтобы не повредить водопровод.

Если вам не нравится работа или у вас нет необходимых навыков сантехники или пайки, вы можете нанять лицензированного сантехника рядом с вами , чтобы выполнить работу в среднем примерно за 600 долларов. Профессионал знает, какие материалы подходят для работы, и обеспечит их правильную установку. Они могут даже дать гарантию на материалы и работу.

Часто задаваемые вопросы

Если вы решите пригласить профессионала для замены вашего водяного запорного клапана, то лучше нанять местного сантехника . Сантехники являются экспертами во всем, ну, в сантехнике, поэтому они лучше всего подготовлены для решения любых осложнений или непредвиденных проблем, которые могут возникнуть во время замены запорного клапана воды.

Время, необходимое для замены водяного запорного клапана, существенно зависит от того, насколько доступен клапан. Если к клапану легко получить доступ, то замена обычно занимает час или два. Однако, если он спрятан за шкафом или другими барьерами, это может занять несколько часов, так как барьеры сначала нужно будет удалить, а затем снова установить после замены клапана.

Запорные клапаны магистральной воды служат в среднем от 10 до 20 лет, хотя в некоторых случаях они могут прослужить дольше. Отчасти это зависит от выбранного вами материала. Латунные клапаны очень долговечны, но более дорогие клапаны из бронзы или нержавеющей стали могут прослужить еще дольше. Если вы покупаете дом, которому не менее 10 лет, вы можете вскоре заменить основной запорный клапан воды, чтобы избежать потенциальных проблем.

Наиболее распространенной причиной выхода из строя запорных клапанов воды является старение внутренних компонентов, таких как резиновые шайбы. Другие причины отказа включают коррозию от морской воды или хлора, накопление отложений в трубопроводе или общий износ в течение длительного периода времени из-за регулярного использования.

Шаровой кран лучше всего подходит для перекрытия воды. Многие сантехники считают их наиболее надежным типом клапана, и они чаще всего используются для перекрытия основной воды. Этим клапанам требуется только четверть оборота рукоятки, чтобы полностью открыть или закрыть.

В доме есть два запорных вентиля основной воды. Один водяной клапан , место , находится внутри дома. Если ваш дом подключен к муниципальному водоснабжению, вы обычно найдете его по периметру дома на стороне, обращенной к улице. Если в вашем доме используется колодезная вода, этот клапан может войти с любой стороны. Другой основной клапан находится рядом с местом, где ваша собственность выходит на улицу.
