Многие жильцы загородных усадьб мечтают о наличии камина в гостиной. Он должен быть не только надежным, но и красивым и тем самым преобразить интерьер комнаты. Сейчас на отечественном рынке предлагается огромный выбор конструкций, отличающихся по стилю оформления и предназначению. Покупка готового камина или строительство его специалистами относятся к дорогому удовольствию.

Дело в том, что у владельца недвижимости может не оказаться такой суммы денег. Решение проблемы существует: надо самостоятельно разобраться в вопросе, как построить камин своими руками.

Если выстроить его собственными силами, тогда удастся значительно сэкономить на оплате труда профессиональных печников.

Начальный этап постройки камина

Человек, который никогда не занимался подобной работой, может подумать, что выстроить камин очень сложно без помощи профессионалов, но это вовсе не так. Правда, при кладке печей своими руками следует проявить максимум внимания к каждой мелочи, кажущейся незначительной (прочитайте: «Кладка камина своими руками — делаем правильно»). Помимо ответственности, потребуется хорошая теоретическая подготовка.

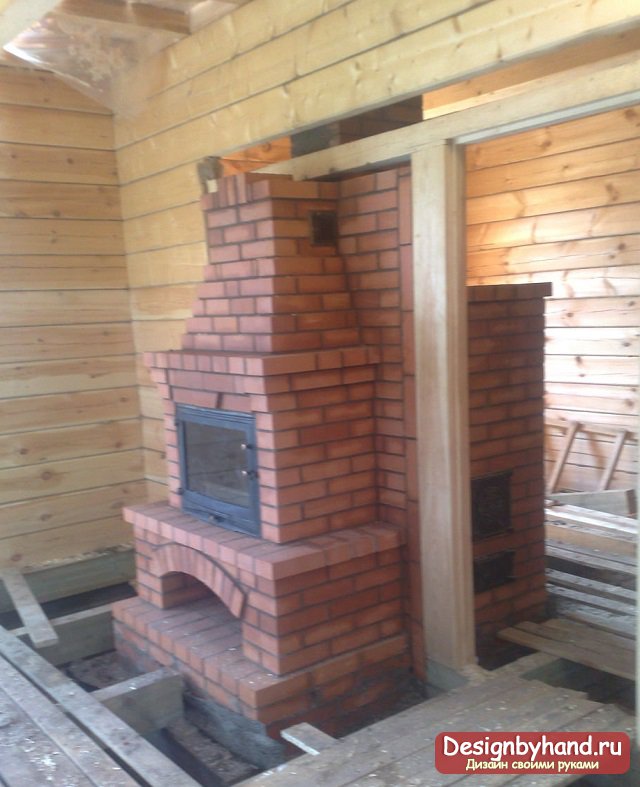

Что представляет собой камин? Это, как видно на фото, обычная печь, имеющая открытую топку. Обогрев помещения происходит за счет тепла, выделяемого при сгорании топлива. При этом камины отличаются простотой устройства и состоят из топливника и дымоходной трубы (прочитайте: «Устройство камина своими руками в доме»).

Дымоход делают изогнутым под углом для того, чтобы искры и дым не попадали в помещение, а внутрь не могли проникнуть дождь и снег.

Если несколько столетий назад в Европе камин часто служил единственным источником тепла в доме, то сейчас его строят, как правило, в декоративных целях и в редких случаях используют как дополнительный источник обогрева.

Строительство каминов своими руками с целью использовать его как основной теплоагрегат в доме нецелесообразно, поскольку его КПД небольшой и только 20% тепла проникает в помещение, а все остальное улетучивается через трубу вместе с воздушным потоком. Также имеется еще один недостаток – нагрев осуществляется неравномерно.

Большая часть тепла поступает в комнату от топливника, а боковые поверхности почти не нагревают воздух в помещении. Для повышения степени полезной теплоотдачи специалисты советуют строить широкие и неглубокие камины.

Создать его можно из обычного кирпича, при этом нужно уделить внимание внешнему виду конструкции. До того как приступить к строительным работам, следует подобрать проектное решение. Домашнему умельцу необходимо иметь чертежи камина с указанием места расположения ее в доме.

Принято, что камин располагается напротив входа в комнату. Но при желании печь можно сделать угловой или отдельно стоящей. Вариантов существует множество, а выбор зависит от площади помещения и личных предпочтений домочадцев. Чего лучше не делать, так это строить камин на противоположной стороне от окон – возникают сквозняки. До постройки конструкции требуется рассчитать сечение дымоходной трубы. При этом диаметр дымохода для камина должен быть выбран грамотно.

Немаловажным моментом является обеспечение постоянного притока свежего воздуха в помещение и обустройство надежного основания для печи. До начала строительства готовят порядовку, представляющую собой подробный чертеж каждого кирпичного ряда конструкции. Можно пользоваться уже ранее проверенными схемами. Для каждого вида
каминов имеются различные порядовки. Схемы помогают разобраться в основных принципах кладки.

Расчет параметров конструкции своими руками

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Когда выполняется постройка камина своими руками, можно либо заказать (создать) собственный проект или воспользоваться готовой схемой печной кладки. Самостоятельный расчет не займет много времени. При составлении чертежей нужно учитывать, что в процессе проведения работ будут использоваться не только целые кирпичи, но и их половинки.

Последовательность проведения вычислений выглядит следующим образом:

1. Измеряют комнату, где он будет строиться.
2. С соблюдением масштаба рисуют схему.
3. Производят расчеты параметра топливника. При этом учитывают, что его размеры не могут быть менее 1/50 объема комнаты. Портал для конструкции должен выдерживаться в пропорции 2:3 или же 1:2 (соотношение между глубиной и высотой). Это очень важные параметры, от которых зависит возможность задымления комнаты и правильная теплоотдача.

Размер отверстия дымохода зависит от площади топки. Он должен быть меньше примерно в 8 раз. Круглой формы дымоход в устройстве сложнее, чем прямоугольный. Диаметр дымоходной трубы не может составлять менее 10 сантиметров. В среднем ее длина равна 5 метров.

Подготовка стройматериалов и инструментов

Когда расчеты завершены и составлены чертежи, приступают к подготовке стройматериалов и инструментов.

До того как построить камин своими руками, потребуется приобрести следующие материалы и изделия:

• полнотелые кирпичи – их лучше покупать поштучно после подсчета необходимого количества, поскольку они стоят достаточно дорого;
• речной песок, очищенный, фракцией до 1,5 миллиметра. Очистить его можно самостоятельно, промыв в воде, пока он не приобретет светлый цвет;
• печная глина — лучшей продукцией считается синяя кембрийская, но подойдет и обычная красная;
• щебень;
• цемент;
• арматура, имеющая длину 70 сантиметров и диаметр 8-10 миллиметров;
• заслонка для дымохода;
• строительный отвес и угол;
• рулетка;
• шпатель;
• болгарка;
• мастерок;
• емкость для раствора.

Как построить фундамент для камина

Начинают строительство камина с подготовки фундамента. Печь не может находиться на том же основании, что и здание. Толщина фундамента должна быть на 5-6 сантиметров больше толщины цокольного ряда. Обустройство начинают с выкапывания ямы глубиной от 60 сантиметров, ширина которой на 10 сантиметров превышает этот параметр у фундамента (подробнее: «Делаем фундамент для камина своими руками»).

Для создания основания под камин предпочтительнее использовать кирпичи или бетон. Выбор зависит от финансовых возможностей владельца дома и его личных предпочтений. На дно вырытой ямы насыпают щебенку, тщательно трамбуют и выравнивают с использованием уровня. Читайте также: «Камины для дома своими руками — изготовление по правилам».

Затем приступают к строительству основания. Для этого сбивают опалубку требуемой высоты, используя деревянные доски. Изнутри их обрабатывают смолой и отделывают рубероидом. Опалубку ставят на слой щебенки и потом заливают раствором, для изготовления которого берут одну часть цемента и три части песка.

Верх фундамента тщательно выравнивают и проверяют уровнем. Основание прикрывают полиэтиленовой пленкой. Бетонный фундамент должен полностью застыть, на что обычно уходит от 7 до 10 дней. Только когда основание готово, начинают строительство каминов.

Подготовка кирпича к кладке

Для строительства каминов задействуют стандартный кирпич размером 250х120х65 миллиметров. Во время кладки между изделиями следует оставлять шов 5-миллиметровой ширины. Использовать можно только однотонные, гладкие и ровные кирпичи, не имеющие сколов и малейших трещин. Перед тем, как построить камин в доме, их зачищают наждачной бумагой и трут один о другой.

Потом кирпичи погружают в воду и держат в ней пару минут, в результате чего из них выходят пузырьки воздуха и это предотвратит поглощение влаги из раствора для кладки и тем самым повысит прочность конструкции. После завершения подготовки и откалибровки кирпичей по параметрам необходимо замочить глину на 2-3 дня. К ней время от времени воду добавляют небольшими порциями и перемешивают до однородной массы.

Особенности постройки камина

После завершения подготовительных работ начинают строительство каминов. Кирпичи укладывают на подложку, сделанную из двух слоев рубероида. Ровность кладки постоянно проверяют строительным уровнем. На данном этапе следят за тем, чтобы не испачкать раствором лицевую сторону конструкции.

Процесс кладки выглядит таким образом: одной рукой кирпич кладут на рейку, прижимают, покрывают раствором и прибивают легким похлопыванием. Нужно следить, чтобы глина не вытолкала рейку и не появлялась из щелей. Нижний ряд выкладывают, уложив кирпичи на ребро. Кладку каждого ряда контролируют при помощи угольников и уровня. Углы должны быть равны 90 градусов. Также необходимо проверять диагонали.

При укладке вертикальных рядов задействуют кельму и мастерок. Раствор следует проверять руками, чтобы убедиться, что в нем отсутствуют мелкие камушки и мусор.

Каждый ряд кладки кирпичей сверяют с ранее составленной схемой порядовки и закрашивают их карандашом.

Обрамление камина не должно контактировать с внешними стенами, что позволяет не допускать температурные перепады и разрушение кладки в случае перегрева.

После завершения нескольких кирпичных рядов нужно убрать деревянные рейки обрамления. Когда возведено 3 ряда кирпичей, надо заложить 2 штыря для решетки камина. Особое внимание следует уделить боковым выступам портала. Их выкладывают в половину кирпича очень тщательно. Швы кладки затирают цветным декоративным раствором.

После завершения возведения конструкции дымосборник и топливник изнутри вытирают, чтобы убрать с их стен лишний раствор. Внутреннюю часть конструкции не штукатурят.

Поверхности дымохода и свода делают обычно изогнутыми – для этого их выкладывают путем напуска рядов кирпичей примерно на 5-6 сантиметров. Отверстия портала перекрывают перемычками в форме арки, свода и клина. Чтобы качественно сделать перемычки, нужно возвести деревянную опалубку.

При кладке топливника необходимо особое внимание уделять положению трубы – она должна быть строго вертикальной. Раствор для кладки дымохода, труба которого расположена на крыше, делают из цемента и песка, а раствор из глины не используют. Читайте также: «Как сделать отделку трубы на крыше – варианты обшивки».
Кровельный ковер закрывают с помощью напуска, который обеспечит защиту перекрытий из древесины от открытого пламени камина.

Для повышения теплоотдачи конструкции стены ее топливной части выполняют под углом. Боковые стенки камина разворачивают наружу, а заднюю стену наклоняют вперед под небольшим наклоном.

Над топкой располагают дымовую камеру, а между нею и топливником — выступающий карниз. Этот элемент предотвратит возможный вылет сажи и искр из камина и защитит дом от дыма и копоти.

Камин, выстроенный из кирпича, считается не единственным, но оптимальным вариантом для самостоятельного обустройства. Например, нужно знать, как правильно построить камин из камней, поскольку без тщательной подготовки сделать это сложно и очень дорого. Правда, именно каменные конструкции более прочны и долговечны.

Тем владельцам загородной недвижимости, которые не желают заниматься строительством камина, тратя на это силы и время, лучше установить электрический обогревательный прибор. Это не только безопасная, но экологичная конструкция. Основным недостатком электрических агрегатов можно назвать высокие эксплуатационные расходы.

Людям, которым не безразлична окружающая среда, скорее всего, понравятся биокамины, сделанные из природных материалов (подробнее: «Камин на биотопливе — устройство биокаминов на примерах»). Кому затруднительно достать для них специальное топливо, возможно, лучше выбрать газовый камин.

Способы красиво оформить камин

Когда возведение конструкции завершено, можно приступить к ее внешнему оформлению. На рынке в настоящее время предлагаются различные материалы и изделия, предназначенные для отделки каминов – это плитка, мрамор, изразцы, декоративная штукатурка. Большой популярностью пользуется имитация под ценные породы древесины или дорогостоящий природный камень.

Вне зависимости от выбора декоративного материала сначала отделывают нижнюю часть конструкции. Для крепления используют самый обычный плиточный клей. Чтобы в процессе отделки не повредить дорогостоящие материалы, их оборачивают целлофаном. Читайте также: «Как сделать камин своими руками – детальное пошаговое руководство».

Среди владельцев частных домов пользуются популярностью кованые декоративные изделия – это чугунные решетки и скульптуры, принадлежности для каминов, которые замечательно вписываются в различный интерьер. Элементы из натуральной древесины использовать для украшения печей не рекомендуется. Читайте также: «Пошаговая кладка каминов из кирпича — инструкция».

Как сложить камин своими руками: схема, рекомендации

Краткое содержание

• 1 Месторасположение
• 2 Материалы
• 3 Кирпич и его разновидности
• 4 Подготовка
• 5 Заливка фундамента
• 6 Кладка камина
• 7 Дымоход
• 8 Отделочные работы
• 9 Рекомендации
• 10 Видео: Как сделать камин из кирпича своими руками

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь — камин должна соответствовать таким требованиям:

1. Отсутствие дыма.
2. Обогрев помещения.
3. Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Месторасположение

Размещение камина в доме

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

Камин — печь может иметь такие варианты исполнения:

• Пристенный.
• Угловой.
• Встроенный.
• Островной.

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

Материалы

Таблица необходимых материалов для постройки камина

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

• Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
• Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
• Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
• Синяя кембрийская глина или обычная красная.
• Цемент (М 200 или М 300).
• Дымовая заслонка.
• Арматура.

Кирпич и его разновидности

На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.

Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

Характеристики разновидностей кирпича

Кирпич должен обладать такими свойствами:

• Иметь правильную форму;
• Не содержать трещин или выбоин.
• Не иметь деформаций;

Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материала

Приобретая кирпич необходимо обратить внимание на такие параметры:

1. Материал должен соответствовать марке не ниже М200.
2. Нужное количество кирпича, должно быть, приобретено из одной партии.
3. Внешний вид кирпича – он не должен содержать трещин, сколов.

Подготовка

Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты.

Пропорции ингредиентов для приготовления раствора для кладки кирпича

Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.

Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.

Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.

Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.

Заливка фундамента

Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

Пропорции для марки цемента м400

• рулетка;
• болгарка;
• сварочный аппарат;
• молоток + гвозди;
• доска;
• арматура;
• цемент (марки М400).

Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.

Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.

Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.

После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.

Кладка камина

Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

Порядовка кирпичного камина [ads-mob-1][ads-pc-1]

Кладка выполняется по такой схеме:

1. Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала.
2. Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки.
3. Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки.
4. Чтобы камин — печь сложить правильно, необходимо придерживаться схемы или чертежа.
5. Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником.
6. Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи.
7. Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу.
8. Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа.

Сложить печь-камин, это полдела, необходимо сделать дымосборник.

Соотношение размеров основных елементов камина

Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:

• арочные,
• клинчатые,
• сводчатые.

Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила можно без труда сконструировать печь — камин самостоятельно. Теперь остается разобраться с дымоходом.

Дымоход

Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

Кронштейн для крепления трубы дымохода

Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

Рекомендации

• Для топливника можно воспользоваться шамотным кирпичом, а, для облицовки подобрать материал другого качества.

• Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в форме трубы из металла или керамики.

• Для уменьшения ошибок при строительстве каминов рекомендуется пользоваться готовыми чертежами, а не разрабатывать их самостоятельно.

• Проектируя камин, можно сделать акцент на встроенные полки или дровницы, это придаст конструкции более эстетичный вид.

Из вышесказанного материала можно сделать вывод, что кладка камина — достаточно простой процесс. Все что вам потребуется, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как соорудить камин? не застанет вас врасплох.

[ads-pc-2][ads-mob-2]

Видео: Как сделать камин из кирпича своими руками

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Как построить бесплатное убежище с камином, самодельной печью и глиняными горшками голыми руками

Автор: Автор Эрик В. Делиться заботой!

850 акции

Это убежище построено прямо из земли голыми руками и чистым знанием примитивных строительных навыков. Самое приятное то, что он создан бесплатно, и любой может создать его с помощью простых примитивных навыков, как показано здесь Primitive Technology на YouTube.

Этот молодой человек не только строит убежище, но также делает инструменты и оборудование прямо из материалов, которые он нашел вокруг. Это отличный пример того, как на самом деле построить что-то с нуля, из земли, без необходимости покупать инструменты или материалы.

«Я построил эту хижину в буше, используя природные материалы и примитивные инструменты. Хижина имеет ширину 2 м и длину 2 м, боковые стены имеют высоту 1 м, а линия конька (самая высокая точка) имеет высоту 2 м, что дает угол крыши 45 градусов. Кровать встроена внутрь и занимает чуть меньше половины хижины. Использовались такие инструменты, как каменный топор для рубки дров, палки для разведения огня, палка-копалка для копания и глиняные горшки для переноски воды. В хижине использовались такие материалы, как дерево для каркаса, виноградная лоза и тростник для крепления и глина для обмазки. Первоначально широкие листья использовались в качестве соломы, которая хорошо работала около четырех месяцев, прежде чем начала гнить. Затем крышу покрыли листами бумажной коры, которые оказались лучшим кровельным материалом. Также были построены внешний камин и дымоход, чтобы уменьшить дым внутри. Хижина — это небольшое, но удобное убежище, в котором можно хранить инструменты и материалы, защищенные от непогоды».



Да. Это основное убежище. Однако это гораздо больше. Это пример человеческой изобретательности и навыков, которые мы, как общество, рискуем забыть по мере того, как цивилизованный мир движется в будущее. По мере развития технологий мы рискуем потерять эти жизненно важные знания. Знания, которые нам могут понадобиться, чтобы выжить.

Примитивные навыки, продемонстрированные здесь, представляют собой простые, серьезные методы постройки базового убежища и конструкции с источником тепла, кроватью, черепичной крышей и сплошными стенами.

Это убежище называется глинобитной хижиной. Он использует природные материалы, палки, конечности и ветки, грязь, глину и воду для строительства стен. Ветки образуют основную структурную основу, напоминающую переплетение, к которой прилипают грязь и глина. Затем стены возводятся слой за слоем, пока не достигнут крыши. Черепица изготавливается из коры дерева.

Начните с камня, превратите его в импровизированный топор и начните рубить несколько деревьев, чтобы построить основной каркас вашего убежища.

Примитивная технология | YouTube

Свяжите конструкцию лианами или веревками.

Примитивная технология | YouTube



Соберите каркас кровати, затем



После того, как кровать установлена, соберите каркас каркаса стены.

Примитивная технология | YouTube



ПРИМЕЧАНИЕ: Как построить печь и сделать глиняные горшки

По сути, выкопайте яму в земле. Поставьте внутрь глиняный горшок. Накройте его сухими ветками и листьями. Затем подожгите его. Довольно просто, правда?



Примитивная технология | YouTube



Готовая продукция.

Примитивная технология | YouTube

Вам тоже нужен огонь. Итак, он рассказывает, как разводить огонь палкой.

Примитивная технология | YouTube



Готовое убежище.



Это заставляет меня хотеть построить его самостоятельно.

Как это круто!?

***

Как и из чего сделать камин своими руками | Своими руками

Содержание ✓

• ✓ Камин с открытой верхней частью
• ✓ Камин с закрытой верхней частью
• ✓ Мы дизайн камина перед строительством дома или коттеджа
• ✓ Hiet By Air
• ✓ Fireplace -Water
• hreaed By Air
• . КАМИН С ВСТАВКОЙ СВОИМИ РУКАМИ
• ✓ КАМИН СВОИМИ РУКАМИ – ВИДЕО

Сегодня камины служат не только и не столько как украшение, но и при правильной установке и подборе они являются еще и хорошим источником тепла.

Камин с открытой топкой уже давно устанавливают в частных домах. Раньше они были основным источником тепла в помещениях, а иногда служили еще и для приготовления пищи. На сегодняшний день, когда в целях соблюдения условий пожарной безопасности выбор отдан каминам с закрытым огнем , они стали хорошим дополнением непосредственно к системе отопления дома.

КАМИН С ОТКРЫТЫМ ВЕРХОМ

На камине с открытым огнем останавливают свой выбор, если не хотят использовать его постоянно, т.к. его как источника тепла недостаточно для комнат и помещений выше средней площади: только 20 процентов энергии сгорания дров преобразуется в тепло, а остальная часть улетает в дымоход. Из-за этого в этом типе камина требуется в два раза больше дров для обогрева, чем в их аналогах с топки закрытые . Для поддержания процесса горения в открытых топках необходимо много воздуха. Поэтому необходимо, чтобы в помещении, где находится камин, была хорошая вентиляция. Подача воздуха снизу, через колосник, обеспечивает наилучшие условия для сжигания дров.

---

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

---

Эксплуатация этих каминов не требует забора воздуха из других помещений. Открытая топка предъявляет высокие требования к пожарной безопасности. Не рекомендуется оставлять в ней угли на ночь, а костер лучше погасить перед выходом из дома. Этаж около открытый камин надо выложить чем-нибудь негорючим — изразцами, жестью, декоративным камнем. Забудьте о коврах и шкурах. Для спокойствия можно, конечно, установить мелкоячеистый экран, но от мелких искр он не спасет.

КАМИН С ЗАКРЫТОЙ ВЕРХОМ

Такие камины выбирают, если рассчитывают на то, что они будут служить дополнительным поставщиком тепла в помещения. Схемы с закрытой топкой лучше и эффективнее будут использовать энергию сгорания топлива, их коэффициент может достигать и 75 процентов. Печь изготовлена ​​из материалов, хорошо хранящих тепло, они устойчивы к любым температурам и практически не ржавеют. Дверцы из огнеупорного стекла выдерживают температуру +800°С. Существует множество способов крепления дверок камина – как горизонтально, так и вертикально.
Тепловая мощность печи выбирается исходя из следующего расчета: 1 кВт на 4 кв. Кубатура помещения, где вы хотите построить камин, не может быть меньше 40-45 м3.
За час в топку должно попадать не менее 10 м3 воздуха на каждый расчетный киловатт мощности. То есть камин на 5 кВт в час будет потреблять около 50 м3 воздуха, который рекомендуется выводить наружу воздуховодом. Исходя из противопожарных рекомендаций, возле камина уложите теплоизоляцию из минеральной ваты с алюминиевой фольгой.
Между наружной изоляцией и поверхностью камина оставляют зазор для свободной циркуляции воздуха. Портал и наружная обшивка непосредственно над топкой выполняются из огнеупорных материалов – гранита, мрамора, кирпича или гипсокартона. Схема каминов с закрытой топкой позволяет использовать теплоту сгорания для обогрева других помещений. Проводником тепла может быть как вода, так и воздух.

Три основных типа каминов — схемы

Основные типы каминов для домов и дач:
Все три вида камина — традиционный открытый, закрытый с воздушной системой отопления и закрытый с водяным «плащом» имеют схожую конструкцию. Два последних камина дополнительно оборудованы устройствами, позволяющими утилизировать тепло.

ПРОЕКТИРУЕМ КАМИН ПЕРЕД ПОСТРОЕНИЕМ ДОМА ИЛИ ДАЧИ

Чтобы правильно сделать камин, нужно при составлении проекта дома продумать место, где он будет установлен. Камин должен иметь собственный дымоход, расположенный непосредственно над топкой. Сечение канала дымохода должно составлять 1/10 площади топки, а высота, измеряемая от места соединения с топочным каналом, должна быть не менее 5 м. Канал дымохода должен быть оборудован заслонкой, отделяющей топку от дымоход (подробнее о дымоходах читайте здесь — Дымоход своими руками), и отверстие для последующего удаления сажи, которая будет скапливаться при эксплуатации. Задвижка обычно представляет собой традиционную выдвижную конструкцию или крепится на петлях фортепиано. Плюс петель в том, что открытая створка не испортит дизайн комнаты с установленным камином.
Камины обычных средних размеров обычно весят 500 килограммов, исходя из этого, для него нужно проектировать хорошее основание. Если вы не планируете устанавливать камин в строящемся доме, рекомендуется проконсультироваться с архитектором. Может случиться так, что потребуется дополнительное усиление несущих конструкций.

НАГРЕВАЕМЫЙ ВОЗДУХОМ

Воздух в современных каминах подвергается нагреву, проходя между наружной поверхностью топки и ее корпусом. Через трубопроводы, установленные в стенах или потолках, он разводится по комнатам дома. Для монтажа каналов берут еще стальные или алюминиевые трубы. В простых схемах воздушного отопления воздух подается самотеком – под действием разности плотностей теплого и холодного потоков, но таким образом можно обогреть несколько помещений на расстоянии не более 3 м от оси дымохода канал. Но преимущество такой системы в том, что она не зависит от электричества.
Если требуется отапливать много помещений воздушным отоплением и длина труб превышает три метра, то рекомендуется использовать схему с принудительной циркуляцией воздуха. Он состоит из насоса, подающего воздух под топку или непосредственно над ней. Так можно прогреть до 600 кубометров воздуха в час. Помните также, что воздухообмен при монтаже такого контура идет по замкнутому циклу. Воздух прогревается, минует помещения и возвращается обратно в топку, исходя из этого, воздушные каналы данной конструкции отопления не ведут в туалеты и кухни. Камин с воздушным отоплением рекомендуется строить еще на этапе строительства дома, потому что в уже построенном жилище придется пробивать отверстия в стенах для прокладки воздуховодов, что очень утомительно и затратно.

Подача воздуха в топку камина

КАМИН — ГРЯЗЬ

Топка встраиваемая с водяной рубашкой по внешнему виду обычно не сильно отличается от обычной, но имеет конструктивную особенность: ее корпус выполнен в 2 слоя, между которыми циркулирует теплая вода. Она идет по трубам к радиаторам. Если в верхней части камина дополнительно сделать теплообменник-змеевик, появится дополнительная возможность подогрева воды для хозяйственных нужд. Его циркуляцию будут обеспечивать специальные насосы.
Управлять работой каминов с водяным плащом можно вручную, увеличивая или уменьшая приток воздуха в топку — этим будет регулироваться интенсивность горения дров. Насос обычно снабжен термостатом. Когда вода нагревается до нужной температуры, которая заранее обеспечивается термостатом, автоматически включается насос
и перекачивает ее в систему водоснабжения или отопления.
Камины с водяной рубашкой могут работать только при открытом контуре отопления, чтобы повышение температуры воды не приводило к повышению давления в системе.

Основные правила.

• Каминная топка устанавливается на специальную прочную платформу из кирпича или камня.
• Затем установите портал и подключите систему воздухоотвода.
• После этого система закрывается гипсокартонными листами.
• Воздуховоды расположены во всех помещениях дома, в том числе и на чердаке.
• Узел системы воздухообмена монтируется в техническом помещении.

Схема отопления дома (дачи) камином

Схема отопления дома (дачи) камином
Камин с закрытой топкой нагревает воздух из нижнего помещения, где он установлен. Теплый воздух через воздуховоды поступает в помещения выше и нагревает их. Таким образом достигается экономия электроэнергии на обогрев дома.

Камин своими руками – фото в помещении

1. Каминная топка устанавливается на специальную прочную платформу из кирпича или камня.
2. Затем установите портал и подключите систему вентиляции.
3. После этого система закрывается гипсокартонными листами.

Примечание: Камины теплоаккумулирующие

Камины и печи с топкой из шамота и наружной оболочкой из талькомагнезита имеют ряд преимуществ. Во-первых, возможность эффективно аккумулировать тепло за счет использования материалов с высокой теплоемкостью, а также подключения к топке дымовых каналов. Это позволяет каминам и печам обогревать помещение в течение 12-24 ч (в зависимости от их массы) двумя закладками дров в самые холодные дни.

Во-вторых, снижается риск проникновения дымовых газов в жилые помещения за счет внутренней конструкции из шамотных плит, надежно склеенных между собой керамическим раствором, в сочетании с дополнительной защитой в виде внешней оболочки из каменных плит , также соединенных специальным клеем. В-третьих, более низкая цена по сравнению с рядом других популярных накопителей тепла.

---

КАМИН С ВКЛАДКОЙ СВОИМИ РУКАМИ

Камин с топкой своими руками

Современного человека не нужно убеждать в особой прелести домашнего каминного очага в интерьере помещения. Вопрос упирается только в некоторые проблемы, связанные с такой идеей..

А проблемы следующие.

Бюджетный вариант. Стоимость сна варьируется от суммы, сравнимой со стоимостью самой комнаты, в которой будет располагаться камин, до скромной суммы на постройку из подручных материалов усилиями сновидца.

Проблемы с поиском очага. О размещении очага лучше подумать заранее, на этапе проектирования, чтобы исключить любые строительные сюрпризы и учесть множество факторов, в том числе надежность самой конструкции, удобство и комфорт в интерьере всей объем, содержание и выразительность композиции.

При этом необходимо рассмотреть вопросы подачи воздуха для горения и вентиляции помещения. прохождение дымохода через строительные конструкции стен и перекрытий, теплоизоляцию строительных конструкций, противопожарные мероприятия, эффективную теплопередачу, качество и фактуру отделочных материалов, физико-тепловые характеристики элементов строительных конструкций и др.

Однако на практике бывают ситуации, когда ряд этих проблем ложится на плечи мастера, устанавливающего камин в заранее определенном месте помещения.

Об этом варианте и пойдет речь. А также о дополнительных проблемах, которые приходится решать мастеру.

Итак, в наличии:

• Камин разборный с топкой и дубовой каминной полкой:
• Керамические секционные элементы дымохода со стандартными элементами, соединяющими металлические дымоходные каналы:
• завершающие элементы дымохода комплектные в виде двухпоточных труб и кровельных уплотнительных элементов;
• гипсокартонные панели и оцинкованные профили для каркаса вытяжки;
• Клеи и смеси для устройства сопряжений элементов строительных конструкций.

Задача, стоящая перед мастером: заранее подготовленные сквозные отверстия в перекрытии над первым и вторым этажом размещаются за контуром самой каминной конструкции, расположение которой заранее определяется по задумке заказчика. Отверстия расположены с левой стороны камина за железобетонным балочным (ригельным) перекрытием второго этажа. Слева к планируемому дымоходу примыкает дверной проем.

В связи с этим появилось несколько новых проблем.

• Необходимо принять решение по конструктивной схеме подключения дымохода к каминной топке и отверстию, расположенному от камина на высоте около 2,5 м (конструктивно под потолочной балкой (ригелем) должна быть первая монтажный элемент керамического дымохода). Это может быть гибкий шланг (как в предлагаемой конструкции) или конструкция из поворотного колена и отрезка трубы, закрывающей петлю дымохода. В этом случае переходник с металлической трубы на керамический элемент уже входит в комплект. Выбираем вариант с гибкой соединительной втулкой.

• При высоте керамического дымохода около 6 м необходимо предусмотреть достаточно надежную опору всей конструкции дымохода, которая фактически будет начинаться на высоте около 2,5 м от уровня первого этажа. Для этого кирпичную кладку подпорной стены целесообразно выполнять от уровня первого этажа.

Конструктивно стена может быть выполнена только в одной плоскости. Создать плоскостную опору для керамической трубы размером 40 х 40 см можно только за счет дополнительных опор в виде металлических труб диаметром 50-76 мм. помещается в полое пространство конструкции самого камина. Опорную плоскость для керамической трубы можно создать с помощью металлического листа, приваренного к этим трубам и опирающегося другим своим краем на подпорную кирпичную стенку.

Саму стену, имеющую значительную высоту, для надежности желательно соединить в двух-трех местах с помощью металлических стержней с существующей капитальной стеной межкомнатной перегородки, предварительно просверлив в ней крепежные отверстия.

Следует продумать конструкцию люка для доступа и очистки канала дымохода от копоти при его последующей эксплуатации. Его можно установить на первый керамический элемент дымохода. предварительно просверлив отверстие нужных размеров, или добавив несколько рядов кирпичной кладки в опорную плоскость для керамического дымохода, устроить в этой кладке люк.

Необходимо учитывать форму, размеры и размещение теплообменных решеток в двух плоскостях крышки камина для выхода нагретого воздуха в помещение.

Все эти дополнительные строительные элементы потребуют подгонки на месте штатных конструктивных элементов, но без ущерба для конструкции конструкции.

В результате этих конструктивных мероприятий общий вид камина получает асимметрию, визуально уравновешенную левым опорным пилоном, и создает впечатление единого целого в дизайне всей конструкции и интерьере помещения ..

© Author: A.Smirnov

---

FIREPLACE OWN HANDS — VIDEO

Fireplace With Your Own Hands, Brick Fireplace

Watch this video on YouTube



TOOLS FOR MASTERS AND MASTERS, AND ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.
