Датчик движения виды: Виды датчиков движения и их особенности

Опубликовано

Содержание

разновидности, принцип работы, преимущества и недостатки

Успешный бизнес заключается в оптимизации расходов на его ведение, увеличение доходности собственного дела, поэтому понятие экономии в данном случае играет ключевую роль в успешности всего предприятия. Это правило, в частности, подтверждается словами американского миллиардера и филантропа Уоррена Баффета, он писал о том, что каждый сэкономленный доллар равен тому доллару, который был заработан. Датчики движения позволяют существенно увеличить экономию электрической энергии. Благодаря этому использование подобного оборудования в системах, выполняющих автоматическое управление освещением, выглядит наиболее целесообразным. Однако стоит выяснить, какие датчики наиболее оптимальны для установки в подобные системы, и на какие виды они подразделяются.

Датчики движения – технические устройства, используемые для фиксации изменения положения объектов или людей в определённом радиусе, контролируемом устройством. Данные устройства имеют разные форм‐факторы и отличаются видами и способами инсталляции.

Основной принцип работы заключается в том, что устройство осуществляет фиксацию изменений принимаемых и посылаемых электромагнитных волн или температуры движущихся объектов наблюдения. Подобный принцип работы позволяет использовать устройства в охранных системах, а также системах управления автоматическим включением и отключением света. В них наибольшее распространение получили датчики движения инфракрасного типа.

Разновидности датчиков движения, область их использования

Инсталляция датчиков освещения осуществляется на участках, в которых допускается краткосрочное включение и отключение электрического освещения. К таким локациям относятся складские помещения, дворы жилых домов, автомобильные подземные и надземные парковки, подвалы и коридоры. Условно датчики освещения делят по области их установки на внутренние и соответственно наружные или уличные.

В свою очередь датчики, используемые для работы с системами уличного освещения, делятся на периферийные и периметрические.

Второй тип используется для выполнения распознавания движения объектов в определённом диапазоне и инсталлируется по периметру контролируемой области. В свою очередь периферийные датчики освещения монтируют на фасадах зданий, ограждениях. Такие устройства распознавания движения срабатывают при условии, что объект наблюдения пересечёт границы радиуса действия фиксирующего устройства.

Датчики освещения, используемые для распознавания движения внутри зданий, делят по способу установки:

  • Встроенные
  • Настенные
  • Накладные
  • Потолочные

Датчики, фиксирующие движение, также подразделяются на устройства по типу излучения. Выделяют инфракрасные, микроволновые и ультразвуковые датчики. По способу получения сигнала от наблюдаемых объектов выделяют устройства активного и пассивного типа. Так, активные датчики выполняют регистрацию сигнала, который отражается от объекта наблюдения, а пассивные осуществляют фиксацию собственного ИК излучения.

Что касается способов получения и отправки сигнала, то датчик активного типа работает посредством использования особого приёмника и излучателя. Пассивный датчик функционирует без дополнительных приспособлений: его отличают высокая надёжность, эксплуатационная долговечность, прочность корпуса и сравнительно невысокая стоимость.

Датчики ультразвукового типа

Устройства данного типа относятся к активному классу датчиков и отличаются относительной дешевизной. Функционируют ультразвуковые датчики посредством распространения звуковых волн на всю площадь контролируемой зоны. Частота издаваемых сигналов варьируется в пределах диапазона от 20 000 до 60 000 Гц соответственно. При функционировании УД соблюдается эффект Доплера, а фиксация движения объекта становится причиной выполнения частотного сдвига сигнала отражённого типа регистрируемого и сравниваемого датчиков. К классу ультразвуковых датчиков относят парковочные системы помощи водителям, а также автомобильные сигнализации.

Что касается ряда достоинств УД, то к ним относят адаптированность к высокому запылению, чёткое срабатывание на движение, происходящее в зоне наблюдения, невысокую цену, низкие критерии требований к условиям эксплуатации.

Что касается недостатков устройств этого класса, то таковыми являются ограниченная дальность действия, чрезмерно высокая чувствительность, приводящая к срабатыванию при быстрых или резких движениях.

Микроволновые датчики

Устройства фиксации движения, обладающие принципом работы, аналогичным функционированию ультразвуковых датчиков. Движение фиксируется посредством регистраций изменений значений частоты и длины волны излучения. Однако вместо звуковых волн излучаются волны электромагнитные, частота которых не превышает показателя в 5,8 гГц.

К преимуществам микроволновых датчиков можно отнести высокую точность срабатывания, чувствительность к движению объектов, которые находятся за небольшими препятствиями: тонкими стенами, дверьми или стёклами окон. Датчики, как правило, имеют компактные габаритные размеры и большой радиус действия. К недостаткам относят высокую стоимость устройств, кроме того, высокая чувствительность является и недостатком таких датчиков: часто фиксируются неверные срабатывания устройств. Эти минусы являются определяющим фактором того, что в системах, управляющих освещением, датчики микроволнового типа практически не используются.

Инфракрасные датчики

К наиболее часто используемому оборудованию, предназначенному для фиксации движения объектов в наблюдаемых локациях, относят инфракрасные датчики. Они наиболее оптимально подходят для работы в составе систем управления освещением автоматического действия и реагируют только на людей или животных. ИК датчики просты в настройке и эксплуатации, обладают возможностью с лёгкостью установить требуемые углы обнаружения и дальность действия сигнала. Немаловажное преимущество такого оборудования также заключено в том, что оно полностью безопасно для здоровья людей или животных.

Пассивные ИК датчики максимально безвредны для здоровья, так как они сами не излучают никаких волн, а только принимают их.

К минусам использования ИК датчиков относят малую точность работы при попадании прямых солнечных лучей или функционирования рядом находящихся электрических приборов. Также важный аспект: установка датчиков может осуществляться вдали от отопительных и кондиционирующих систем (это связано с тем, что потоки тёплого воздуха могут привести к неверным срабатываниям).

Проблемы с работой ИК датчика: фиксации движения могут возникнуть из‐за большого количества паутины, расположенной непосредственно перед фиксирующим устройством. Это связано с тем, что паутина отражает сигнал, что приводит к ложному включению света.

Использование датчиков движения при организации освещения на разных типах объектов обуславливается высокой экономией и последующим получением выгоды после инсталляции подобных устройств. Чтобы максимизировать экономию, к выбору датчиков следует отнестись с должным вниманием, в противном случае установка такого оборудования может нисколько не сэкономить бюджет или стартовые вложения, а только усугубить расходы и доставить дискомфорт.

Какие бывают датчики движения для включения света

Датчики движения, которые используются для включения света, бывают абсолютно разные, как по принципу действия, так и по способу установки. Чтобы выбрать самый лучший вариант, для ваших условий эксплуатации, нужно знать их основные существующие типы.

Все существующие датчики присутствия, независимо от технологии обнаружения заложенных в них, обладают массой разнообразных характеристик, которые помогают эффективно использовать их в системах: «умный дом», охранных сигнализациях и самое главное, при управлении освещением.

В первую очердь вы должны знать, что датчики движения, присутствия и объема — это всё один и тот же тип датчиков, называемый в разных технологических сферах по-своему.



К основным видам датчиков движения, которые чаще всего используют для дома для включения света, относятся:



— Инфракрасные (ИК)

— Ультразвуковые (УЗ)

— Микроволновые (СВЧ)

— Комбинированные

Несмотря на то, что все они могут одинакого эффективно включать свет в квартире или доме, каждый из них имеет свои индивидуальные особенности, о которых нужно зать при выборе.

А чтобы

правильно рассчитать оптимальное место установки, чтобы не было «мертвых зон» при автоматическом включении освещения,нужно знать: какие бывают объемники, варианты их исполнения, крепежа, способы подключения. Часть этой информации мы уже подробно раскрывали в предыдущих материалах, в целях экономии вашего времени, мы будем оставлять ссылки на них дальше по тексту. Получить полную картину о том, какие бывают датчики движения, можно будет лишь изучив всё.

При выборе мест для установки датчиков присутствия, необходимо учитывать особенности каждого из типов объемников, чтобы на их работу не виляли факторы, которые могут вызывать ложные срабатывания освещения или наоборот отказ сенсора, доставляя владельцу квартиры серьезные неудобства.

Удостоверьтесь, что поверхность, на которую будет выполнена установка датчика движения, не подвергается вибрациям, внимательно ознакомьтесь со всеми причинами, которые могут служить источником помех или ложных срабатываний выбранного вами датчика движения.

Производителями датчиков движения, представлены модели разнообразных способов установки, вариантов расположения, с разными углами обзора, что позволяет максимально точно настроить их на необходимые зоны для обнаружения перемещений и присутствия человека и во время включать свет.

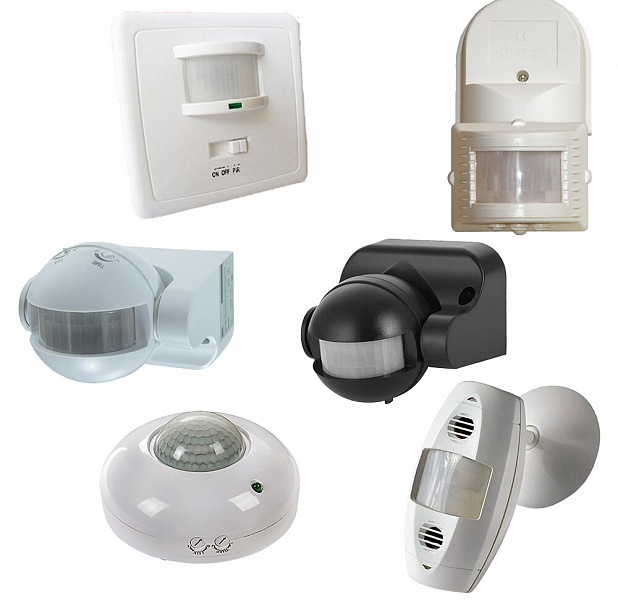

 По вариантам расположения датчики движения можно разделить на:



 — Потолочные

— Настенные

— Угловые



Потолочный датчик движения, как нетрудно догадаться из названия, предназначен для установки на потолки, плиты перекрытия и т.д., чаще всего такие датчики имеют круговую зону обнаружения в 360 градусов. Наиболее эффективны в помещениях, где необходим максимальный охват всего пространства.





Настенные и угловые датчики движения, характеризуются более узкими углами обзора, чем потолочные, но они позволяют более точно выделить только необходимые для контроля зоны из всего помещения.

Настенные датчики движения располагаются на любых вертикальных поверхностях, а угловые предназначены для установки в углах стен, что иногда является наиболее удобным вариантом монтажа.





Существуют модели для установки как на внешних, так и во внутренних углах. Чаще всего применяются в случаях, когда необходимы наиболее точные настройки области охвата, это, например, обзор: въезда во двор, пространства перед окном или дверью, части помещения и т.д.





Довольно часто можно встретить универсальные датчики движения, в комплекте к которым поставляется как прямой крепеж (на стену или потолок), так и элементы, позволяющие осуществить монтаж во внутренних или на внешних углах зданий.



 По способу установки все датчики движения можно разделить на:



— Внешние (накладные)

— Внутренние (встраиваемые)

 Выбор внешнего или внутреннего объемника зависит от необходимого результата, который вы хотели бы получить.

Чаще всего, внешний (накладной) датчик движения, если не обладает зоной охвата в 360 градусов, имеет возможность регулировки направления, в котором он будет осуществлять слежение за пространством. Он прост в установке, ведь кроме электропроводки для него не требуется никакой подготовки. Такие датчики максимально функциональны, позволяют гибко настраивать необходимые параметры зоны охвата.

Процесс установки внешнего настенного датчика движения подробно описан ЗДЕСЬ

Встраиваемый датчик движения, не будет сильно выделятся в окружающем пространстве, часто он может выглядеть в одном стиле с выбранной вами серией электроустановочного оборудования – розеток и выключателей.

Существуют модели как для установки в стену, так и для встраивания в потолок или в мебель и даже в электроприборы.

При грамотном своевременном проектировании для дома систем освещения (охранных или «умного дома»), реализованных на базе датчиков движения, предпочтительней закладывать в проект именно внутренние(встраиваемые), если есть такая возможность и не пострадает необходимая функциональность, ведь такие устройства наиболее органично смогут вписаться в любой интерьер, никак при этом не мешая и не выделяясь.



По способу подключения датчики движения делятся на:



— Автономные (беспроводные)

— Проводные



Автономные датчики движения для установки не требуют проводов и электропроводки. Питание осуществляется за счет встроенного аккумулятора, а сигнал передается по радиоканалу.

Автономные устройства, предназначенные для монтажа на улице, часто так же снабжены «солнечными батареями», для заряда встроенного аккумулятора в светлое время суток.

Чаще всего автономное оборудование используются вне помещений, в условиях больших пространств, где протянуть необходимые коммуникации затруднительно.

Самый распространенный тип датчиков движения применяемый для освещения – проводные. Они заслуженно получили доверие потребителей как самые надежные и проверенные временем.

К  нему прокидываются питающие и управляющие провода. При этом он теряет в автономности, в случае отключения электричества датчик перестает работать. В остальном же, для дома или квартиры, это самый оптимальный вариант.

Основные способы подключения датчиков движения для освещения, с разводкой проводов в распределительной коробке, мы уже рассматривали в нашей статье — ЗДЕСЬ.

В статье представлены подробные схемы подключения, электропроводки и расключения проводов в распределительной коробке для каждого из вариантов.

Выбирая датчик присутствия для дома — для освещения, охранных систем, любых других систем автоматизации своей квартиры или дома, обращайте внимание на все представленные выше особенности, учитывайте все положительные и отрицательные стороны того или иного типа.





Идеальный вариант — если вы заранее определите необходимые объемы, где необходима работа датчика движения, подберете конкретную модель и уже под нее будете строить систему коммуникаций и подготавливать место установки.

Мы бы посоветовали для включения света дома или квартиры пользоваться простыми инфракрасными датчиками движения, от надежного производителя, так как они максимально безопасны, а при правильно рассчитанных местах установки, практически не дают ложных срабатываний.

Руководство для начинающих по датчикам движения

Руководство для начинающих по датчикам движения | СейфВайс перейти к основному содержанию Искать:

Автор Кейси Тросс

Исследователь и писатель

7 марта 2023 г.

Датчик движения (или детектор движения) является стержнем вашей системы безопасности, потому что он обнаруживает, когда кто-то находится в вашем доме, когда этого не должно быть. Датчик движения использует одну или несколько технологий для обнаружения движения в области.

Когда датчик обнаруживает движение, он отправляет сигнал на панель управления вашей системы безопасности, которая подключается к вашему центру мониторинга. Это предупреждает вас и центр мониторинга о потенциальной угрозе в вашем доме.

Ответы на ваши вопросы о датчиках движения

  • Роль датчиков движения

  • Типы датчиков движения

  • Специализированные датчики движения

  • 9009

    Где разместить датчики движения0020

  • Как установить датчики движения

  • Дополнительные советы по установке

  • Другое применение

Лучшая профессиональная охрана дома

Безопасность дома Vivint

4. 5

Мониторинг начинается с

29,99 $

/мес

Передовые технологии умного дома

Индивидуальные пакеты

Смарт-камера дверного звонка для обнаружения скрытников

Посмотреть пакеты

Позвонить 855-813-7566

Профессиональная установка по сравнению с самостоятельной установкой

 Если вы хотите убедиться, что ваши датчики движения находятся во всех нужных местах, не упадут со стены и смогут справиться с вашими активными домашними животными, выберите профессионально установленную систему. как Vivint ваш лучший выбор.

Роль датчиков движения в домашней безопасности

Основной целью обнаружения движения является обнаружение злоумышленника и отправка предупреждения на вашу панель управления, которая оповещает ваш центр мониторинга.

Датчики работают, когда вас нет дома или когда вы сообщаете системе, что вас нет дома. Вы даже можете запрограммировать некоторые системы безопасности на запись событий с помощью камеры видеонаблюдения при наличии движения.

Датчики движения Сторожевая охрана, готовая реагировать на различные ситуации , такие как движение в вашей гостиной, открытие или закрытие окон или дверей или разбитие окна.

Вот некоторые распространенные способы использования датчиков движения:

  • Оповещение в случае нарушения вашим подростком комендантского часа
  • Активировать дверной звонок , когда кто-то подходит к входной двери
  • Предупреждать , когда дети входят в запретные зоны в доме, такие как подвал, тренажерный зал или аптечка
  • Экономия энергии за счет использования освещения с датчиком движения в незанятых помещениях
  • Уведомлять вас , если домашние животные входят в запрещенные для них места

Типы датчиков движения

Пассивный инфракрасный датчик (PIR)

Наружный пассивный инфракрасный датчик

Пассивный инфракрасный датчик обнаруживает тепло тела (инфракрасную энергию), отслеживая изменения температуры. Это наиболее широко используемый датчик движения в системах домашней безопасности. Когда вы ставите систему на охрану, это активирует датчики движения, чтобы сообщать о возможных угрозах.

Когда датчик движения PIR прогреется, он может обнаруживают тепло и движение в окружающих областях, создавая защитную «сетку». Если движущийся объект блокирует слишком много зон сетки и уровни энергии инфракрасного излучения быстро меняются, инфракрасный датчик вызывает тревогу.

Микроволны (МВт)

Датчик этого типа посылает микроволновые импульсы и измеряет отражения от движущихся объектов . 1 Они охватывают большую площадь, чем инфракрасные датчики, но более дороги и уязвимы для электрических помех.

Датчики движения с двойной технологией

Некоторые датчики движения могут комбинировать несколько методов обнаружения в попытке снизить количество ложных тревог . Например, датчик с двойной технологией нередко сочетает в себе пассивный инфракрасный (PIR) датчик с микроволновым датчиком.

Каждый тип датчика работает в разных областях спектра (от пассивного до активного). Датчики движения с двойной технологией не так часто вызывают ложную тревогу, как датчики других типов, потому что оба датчика должны сработать, чтобы подать сигнал тревоги . Однако это не означает, что они никогда не вызывают ложных срабатываний.

Менее распространенные типы детекторов движения

  • Зональные отражающие датчики излучают инфракрасные лучи от светодиода и используют отражение этих лучей для измерения расстояния до человека или объекта, позволяя обнаруживать, когда объект перемещается в пределах обозначенный район.
  • Ультразвуковые датчики движения измеряют отражение от движущихся объектов с помощью импульсов ультразвуковых волн.
  • Вибрационные датчики движения обнаруживают небольшие вибрации, которые вызывают люди, передвигаясь по комнате. Хотя их можно купить, их также легко приготовить дома. В самодельном датчике вибрации используется небольшой груз на рычаге, который при вибрации активирует аварийный выключатель. Самодельные датчики движения могут работать, но они также могут быть ненадежными.

Специализированные датчики движения

Контактные датчики (дверные/оконные)

Комплект для обеспечения безопасности дома по доступной цене

Wyze Home Monitoring

4.1

Начиная с

99,98 $

В комплект входят 2 контактных датчика и 1 датчик движения

Посмотреть на Amazon

Прочитать обзор

Прайс-лист на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.

Контактные датчики используют магнит для определения движения двери или окна. Когда датчик и соответствующий магнит раздвигаются при открывании двери или окна , датчик вызывает тревогу, когда охранная система поставлена ​​на охрану.

Датчики движения для защиты от животных

Система безопасности для домашних животных

Vivint

4,5

Начиная с

29,99 $

3

/мес.

855-813-7566

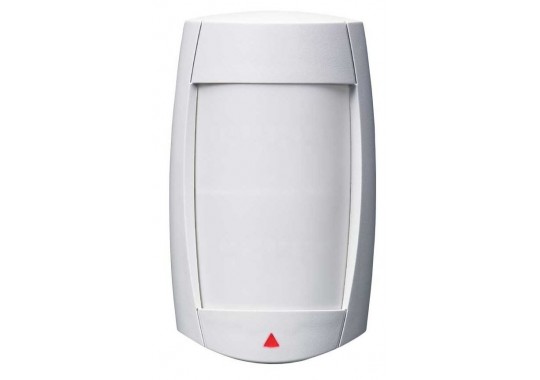

Большинство пассивных инфракрасных датчиков могут игнорировать животных до определенного веса. Датчик движения с двойной технологией более устойчив к ложным срабатываниям домашних животных, поскольку требует, чтобы два датчика срабатывали определенным образом.

Регулируемая чувствительность

Некоторые датчики движения, невосприимчивые к животным, имеют регулируемый уровень чувствительности для домов с энергичными домашними животными.

Видеодатчики движения

Видеокамера с датчиком движения

Arlo Pro 4

4,55

$199,99

Посмотреть на Amazon

Цена на сайте Amazon.com Прочитайте полный отказ от ответственности.

Многие камеры видеонаблюдения используют расширенную обработку сигнала 2 , чтобы начать запись при обнаружении движения. Камеры, управляемые датчиками движения, могут экономить место в памяти , не записывая сотни часов бесполезных кадров — они фиксируют только важные вещи.

Рекомендации по монтажу датчиков

Воспроизвести видео

Подпишитесь на наш канал YouTube и получите дополнительные полезные советы по обеспечению безопасности дома.

Беспроводной датчик движения

Сегодня большинство датчиков движения являются беспроводными. Беспроводные датчики очень просты в настройке. Они не требуют сверления и взаимодействуют с другими компонентами системы безопасности по беспроводной связи.

Прожектор с датчиком движения

Светодиодные прожекторы LEONLITE с датчиком движения

$59,99

Посмотреть на Amazon

Прочитать обзор

Цена на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.

Поскольку беспроводные датчики движения становятся стандартом, у домашних мастеров становится проще, чем когда-либо, когда дело доходит до установки. Если вы умеете пользоваться отверткой, то сможете установить датчик движения. Правильная установка обеспечивает оптимальное покрытие для обнаружения движения и помогает избежать ложных срабатываний.

Если вы выбираете систему безопасности, требующую профессиональной установки, установщик знает, как настроить ваши датчики. Тем не менее, вы несете ответственность за настройку своих датчиков, если вы используете домашнюю систему безопасности своими руками.

Перед установкой датчиков движения обязательно прочтите инструкции по установке , так как они, скорее всего, содержат рекомендации по размещению . Некоторые системы «сделай сам» также предоставляют электронные подсказки, видеоуроки или предлагают позвонить представителю, который проведет вас через процесс настройки.

Имейте в виду, что датчики движения не защищены от ошибок, и бывают случаи, когда могут быть ложные срабатывания. Ложные срабатывания обычно вызваны сбоями в электроснабжении, ошибкой пользователя, плохой разработкой приложений, скачками напряжения, молнией и неисправным оборудованием. Животные, насекомые и листва также могут вызывать их при определенных обстоятельствах.

Советы по размещению

Лучшее, что вы можете сделать для повышения эффективности своих датчиков и предотвращения ложных срабатываний, — это прочитать прилагаемые к ним инструкции, вот несколько советов по размещению, которые помогут использовать сильные стороны датчика:

1. Держите датчики PIR на расстоянии 10–15 футов от источников тепла таких как радиаторы, вентиляционные отверстия и солнечные окна. 3 Датчики движения могут сработать при обнаружении резкого изменения температуры, даже если облако быстро проходит над прямым солнечным светом в вашей гостиной.

2. Разместите датчики движения в «узких местах» — местах, через которые должны пройти люди, например, на лестничной клетке или в главном коридоре. Таким образом, злоумышленник отключит датчик независимо от пункта назначения.

Объездов нет

Злоумышленники обычно идут прямо в главную спальню, поэтому установите датчик рядом с этой комнатой или другими комнатами с ценностями, такими как кабинет.

3. Оцените, где злоумышленники, скорее всего, войдут в  и какой путь они выберут. Большинство грабителей проникают в дом через переднюю или заднюю дверь, дверь патио или дверь гаража, поэтому рекомендуется размещать датчики рядом с этими областями.

4. Найдите стены, по которым мог бы пройти злоумышленник , например коридор или узкий проход, ведущий в комнату. Датчики движения работают лучше всего, когда злоумышленник идет параллельно датчику, а не по направлению к нему.

Например, в коридоре вы обычно идете параллельно стенам, а не прямо к ним.

Как установить датчик движения

Поскольку беспроводные датчики движения становятся стандартом, для домашних мастеров становится проще, чем когда-либо, когда дело доходит до установки. Если вы умеете пользоваться отверткой, то сможете установить датчик движения. Правильная установка обеспечивает оптимальное покрытие для обнаружения движения и помогает избежать ложных срабатываний.

Внутренняя камера с датчиком движения

1. Распакуйте датчик движения

В комплект датчика движения должны входить некоторые инструкции и крепежные детали. Если в вашем устройстве есть отдельные батареи, самое время поместить их в датчик движения.

2. Определитесь с местом

Прежде чем устанавливать датчик движения, вам следует подумать о наиболее эффективном размещении датчика:

  • Углы — идеальное место , потому что вы можете расположить инфракрасные датчики так, чтобы они покрывали большую часть площади. Большинство конструкций датчиков движения имеют скошенные края с отверстиями для винтов, поэтому они прекрасно вписываются в угол комнаты.
  • Закрепите детектор движения высоко на стене , чтобы обеспечить наилучший охват, но не устанавливайте его над большими предметами мебели, такими как книжная полка или развлекательный центр, поскольку это ограничивает диапазон пассивного инфракрасного излучения.
  • Установите датчик движения напротив главного входа — это относится к каждой комнате или коридору, где вы размещаете эти датчики, чтобы они могли сразу обнаружить злоумышленников.

3. Установите датчик

Пассивные инфракрасные датчики имеют малый вес, поэтому вам не придется беспокоиться об анкерах или шпильках для гипсокартона. Обычная отвертка должна помочь, но электрическая отвертка или дрель могут ускорить процесс.

Большинство детекторов движения имеют монтажный кронштейн, который выдвигается из основного корпуса устройства, так что вы можете сначала прикрутить его к стене, а затем защелкнуть датчик движения обратно. Это также облегчает снятие детектора движения со стены во время обслуживание. Другие инфракрасные датчики могут потребовать полной разборки для монтажа.

4. Подключите датчик к системе

Следуйте инструкциям производителя, чтобы подключить датчик движения к системе. Большинство самодельных систем проведут вас через этот процесс, часто используя основную клавиатуру или мобильное приложение для настройки и настройки детекторов движения.

Датчик движения Z-Wave

Aeotec TriSensor

$64,99

Посмотреть на Amazon

Цена на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.

Если у вас есть интеллектуальные датчики движения, такие как Z-Wave с питанием  Aeotec TriSensor (около 45 долларов США), вы можете подключить его к источникам света и другим интеллектуальным устройствам через интеллектуальный концентратор, такой как SmartThings, чтобы свет включался при движении. Вы даже можете использовать приложение смарт-концентратора, чтобы запланировать оповещения о движении на свои мобильные устройства, когда движение происходит в определенное время дня или ночи.

5. Настройте параметры обнаружения движения

Большинство детекторов движения имеют три основных настройки при постановке системы на охрану:

  • В мгновенном режиме любое движение вызывает тревогу.
  • В режиме задержки на вход датчик работает с задержкой — даже если он обнаруживает движение, у вас есть примерно 30–60 секунд, чтобы снять систему с охраны до срабатывания тревоги.
  • Режим слежения за интерьером работает с задержкой на вход, но только тогда, когда первым срабатывает дверной контакт — хотя он подает мгновенный сигнал тревоги, если обнаруживает движение в доме без срабатывания дверного контакта.

6. Обслуживание детектора движения

Со временем пыль и мусор могут собираться на экране датчика движения и мешать инфракрасному излучению, делая его менее эффективным при обнаружении движения. Протирайте его не реже одного раза в пару месяцев сухой или слегка влажной салфеткой из микрофибры.

Если вы решили покрасить стену рядом с датчиком движения, обязательно сначала снимите датчик. Если на пассивный инфракрасный датчик движения попала краска, его необходимо заменить.

Дополнительные советы по установке датчиков движения

Датчик движения, невосприимчивый к животным

Детектор движения Bosch TriTech

46,95 $

Посмотреть на Amazon

Цена на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.

Учитывайте размер ваших питомцев

Датчики движения с иммунитетом к животным невосприимчивы к домашним животным только при правильном их использовании, и даже в этом случае они могут создавать ложные срабатывания при определенных условиях.

Многие датчики иммунитета к домашним животным используют рейтинги, связанные с весом животного, но даже маленькие домашние животные могут активировать их с достаточной вертикальностью. Если вашему питомцу нравится практиковать прыжки в высоту, это может спровоцировать ложную тревогу.

Это особенно важно, если у вас есть активные датчики возле лестничной клетки. В нижней части лестницы датчик воспринимает вашего питомца как мышь, но к тому времени, когда ваш питомец достигает вершины, датчик может увидеть слона.

Выступы уменьшают дальность действия

При установке светодиодных датчиков движения или камер снаружи имейте в виду, что их установка под навесом (например, навесом для машины) может уменьшить их дальность действия.

Точно так же, как ваше поле зрения уменьшается, когда вы носите шляпу с полями или козырьком, выступ может блокировать 180-градусный угол срабатывания детектора движения, превращая его в 9Угол обзора 0 градусов.

Не блокируйте инфракрасное излучение

Датчики движения подобны фонарикам, испускающим луч света, но с обнаружением движения инфракрасными энергетическими волнами вместо световых волн. Точно так же, как свет ярче ближе к лампочке, инфракрасное излучение плотнее ближе к устройству и распространяется дальше.

Волны детектора движения не могут проникать сквозь стены или другие твердые предметы, такие как мебель. Когда вы настраиваете датчик движения, представьте, что это свет на стене. Все, что создает тень от этого источника света.  также может блокировать способность датчика движения покрывать затененную область.

Световые выключатели с датчиком движения не все одинаковы

Выбирая выключатели с датчиком движения для использования в помещении, помните, что не все выключатели с датчиком движения работают одинаково.

  • Датчик присутствия автоматически включается, когда вы входите в комнату, и выключается, когда вы выходите.
  • Датчик отсутствия воздуха  выключает свет, когда комната пуста, но вы должны его включить.
  • Датчики диммера настраиваются для включения света с разными уровнями яркости.

Такие бренды, как Lutron, предлагают выключатели света с датчиками движения, которые доступны во всех трех вариантах, поэтому вы можете выбрать тот, который подходит именно вам.

Другое применение датчиков движения

Датчики движения используются не только для домашней безопасности. Многие промышленные области используют их на сборочных линиях, чтобы отслеживать количество продукции и отключать опасное оборудование, если человек подходит слишком близко.

Вот несколько других применений датчиков движения

  • Для открытия и закрытия автоматических дверей
  • Для включения и выключения автоматических водопроводных кранов и туалетов
  • Включать свет , когда человек входит в комнату
  • Для управления дисплеями банкомата
  • У автоматических касс
  • Для некоторых парковочных метров

Итоговое слово

Датчики движения — это не просто дополнительная функция системы безопасности, они необходимы. Без датчиков не было бы способа обнаружить злоумышленников.

Надеюсь, наш гид рассказал вам о роли датчика движения в обеспечении безопасности вашего дома, о различных технологиях, используемых для обнаружения движения, и о том, как правильно установить датчики, чтобы они могли выполнять свою работу. Чтобы получить помощь в изучении вариантов домашней безопасности, ознакомьтесь с нашей статьей о лучших системах домашней безопасности.

Для чего нужны датчики движения?

В дополнение к некоторым изящным коммерческим приложениям датчики движения обычно используются в домашних системах безопасности, чтобы предупредить вас (или ваших профессиональных мониторов) о чьем-то присутствии.

  • Наружный датчик движения может активировать сирену или систему сигнализации, чтобы заставить нежелательных посетителей убежать. Вы также можете разместить датчики движения рядом с бассейном или сараем для инструментов, чтобы ваши дети не попали в опасную ситуацию.
  • Видеокамера дверного звонка со встроенным датчиком движения подскажет, когда придет курьер или посетитель.
  • Внутренняя камера с датчиком движения может начать записывать милые моменты с вашими домашними животными или предупреждать вас о том, что ваш малыш карабкается в кроватку.
  • Некоторые видеорегистраторы даже оснащены датчиками движения, которые запускают запись, когда другой автомобиль приближается к вашему припаркованному автомобилю.

Нет предела возможностям! Просто убедитесь, что вы придерживаетесь датчиков движения с самоконтролем, если вы не используете их для обнаружения взлома или другого опасного сценария.

Сколько датчиков движения мне нужно?

Зависит от того, чего вы хотите добиться, и от угла обзора детектора движения. Прочтите наше руководство по размещению датчика движения для получения дополнительной информации.

Какие бывают датчики движения?

Это общие типы датчиков движения:

  • Пассивный инфракрасный датчик
  • Микроволновый датчик
  • Двойной технологический датчик движения
  • Отражающий датчик площади
  • Ультразвуковой датчик
  • Divation Sensor
  • SENTERSOR

    0117.

Статьи по теме SafeWise

  • Как работает датчик движения?
  • Лучшие камеры видеонаблюдения с датчиком движения
  • Дешевые детекторы движения
  • Лучшие подъездные датчики и сигнализация

Источники

  1. Том Харрис, HowStuffWorks, «Как работает охранная сигнализация», февраль 2002 г. По состоянию на 7 марта 2023 г.
  2. Тим О’Лири, Security Info Watch, «Разбираемся с датчиками движения», октябрь 2008 г. По состоянию на 7 марта 2023 г.
  3. Digikey, «Руководство по проектированию Panasonic Electric Works», январь 2005 г. По состоянию на 7 марта 2023 г.

Заявление об отказе от ответственности

Цены и наличие продуктов указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на Amazon во время покупки, будет применяться к покупке этого продукта. Safewise.com использует платные ссылки Amazon.

Некоторый контент, который появляется на этом сайте, получен от Amazon. Этот контент предоставляется «как есть» и может быть изменен или удален в любое время.

Сравните лучшие системы домашней безопасности

6 $29.9/мес. Данные на дату публикации 9000. Предложения и доступность могут различаться в зависимости от местоположения и могут быть изменены. SafeWise.com использует платные ссылки Amazon.

Автор:

Кейси Тросс

Кейси является обученным членом группы реагирования на чрезвычайные ситуации (CERT) и внештатным автором с опытом работы в области обеспечения готовности к чрезвычайным ситуациям и безопасности. Как мать четверых детей, в том числе двоих подростков, Кейси знает, с какими проблемами безопасности сталкиваются родители, воспитывая технически подкованных детей в подключенном мире, и она любит исследовать новейшие варианты безопасности для своей семьи и для читателей SafeWise.

Подробнее

Последние статьи

27.03.2023

Лучшая защита от кражи личных данных в 2023 году

Мы изучили предложения пяти ведущих служб защиты от кражи личных данных, включая антивирусы…

О
Контакты
Пресса
Блог
Предложения

Домашняя безопасность
Интернет-безопасность
Домашняя безопасность
Семейная безопасность
Безопасность пожилых людей

Безопасность автомобиля
Умный дом
Аварийная подготовка
Безопасность домашних животных
Личная безопасность

Берегите себя!

Подпишитесь на SafeWise, чтобы получать новости о безопасности, выпусках продуктов и предложениях!

Регистрируясь, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности | Настройки файлов cookie

Вернуться к началу

Типы датчиков движения: Работа и их применение

Различные типы датчиков движения обычно используются в системах безопасности. Они работают на разных принципах и используются в самых разных приложениях. Типичное использование может быть во внешних дверных проемах или окнах здания для наблюдения за территорией вокруг здания. При обнаружении движения они генерируют электрический сигнал, на основании которого предпринимаются определенные действия.

Некоторые работают так же, как военный радар-сканер, в то время как другие работают на основе вибрации, инфракрасного излучения и даже звука. Все эти различные типы датчиков имеют разные сильные и слабые стороны, которые важно учитывать при принятии решения о выборе датчика обнаружения движения частиц.

Датчики движения классифицируются в зависимости от того, как они обнаруживают движение тела. Эти две классификации перечислены ниже с кратким объяснением их работы

Активные детекторы

Активные детекторы также известны как радарные датчики движения. Сенсоры активного детектора излучают радиоволны/микроволны по комнате или другому месту, которые ударяются о близлежащие объекты и отражают их обратно на сенсорный детектор.

Когда в это время объект движется в области, контролируемой датчиком движения, датчик ищет доплеровский (частотный) сдвиг волны, когда она возвращается к детектору датчика, что указывает на то, что волна ударила движущийся объект. Датчик движения способен распознавать эти изменения и отправлять электрический сигнал в систему сигнализации, свет или другие типы устройств, подключенных к датчику движения.

Работа активного датчика движения.

Когда в это время объект движется в области, контролируемой датчиком движения, датчик ищет доплеровский (частотный) сдвиг волны, когда она возвращается к детектору датчика, что указывает на то, что волна ударила движущийся объект.

Датчик движения способен распознавать эти изменения и отправлять электрический сигнал в систему сигнализации, свет или другие устройства, подключенные к датчику движения.

Активные датчики, которые используют микроволны для обнаружения движения, в основном используются в таких приложениях, как автоматические двери в торговых центрах и аналогичных приложениях, но их также можно найти в системах охранной сигнализации домов и в системах внутреннего освещения.

Активные датчики движения не подходят для наружного освещения или подобных применений, так как активный датчик может обнаружить движение случайных объектов, таких как переносимые ветром предметы, мелкие животные и даже более крупные насекомые, что приведет к срабатыванию молнии.

Пассивные датчики

Пассивные датчики движения противоположны активным датчикам, они ничего не посылают, а просто обнаруживают инфракрасную энергию. Инфракрасные (тепловые) уровни энергии обнаруживаются пассивными детекторами. Пассивные датчики сканируют помещение или территорию, устанавливается инфракрасное тепло, которое излучается живыми существами.

Работа пассивного датчика движения

На самом деле тепло излучается любым объектом с температурой выше абсолютного нуля. Когда объект входит в зону обнаружения пассивного датчика, он обнаруживает тепло, излучаемое этим объектом, и активирует сигнал тревоги или включает свет или любое другое приложение.

Эти датчики не были бы эффективными, если бы они могли быть активированы небольшим животным или насекомым, которые перемещаются в диапазоне обнаружения, однако большинство пассивных датчиков можно настроить на улавливание движения объекта с определенным уровнем излучаемого тепла, например, настроить датчик так, чтобы он улавливал движения только людей.

Комбинированные (гибридные) датчики

Комбинированный или гибридный датчик движения представляет собой комбинацию активных и пассивных датчиков. Он активирует свет или сигнализацию только в том случае, когда движение зафиксировано как активными, так и пассивными датчиками. Комбинированные датчики полезны для систем сигнализации, чтобы уменьшить вероятность ложных срабатываний тревоги.

Однако у этой технологии есть и недостатки. Он не может обеспечить такой же уровень безопасности, как отдельные инфракрасные и микроволновые датчики, потому что тревога срабатывает только при обнаружении движения обоими датчиками.

Так, например, если грабитель знает, как сбежать от одного из датчиков, его движение будет зафиксировано только одним датчиком, но не другим датчиком, в это время не будет посылаться сигнал в систему охранной сигнализации, и она не будет включен. Самый популярный тип датчиков с двойной технологией сочетает в себе инфракрасный и микроволновый датчики.

Так, например, если грабитель знает, как сбежать от одного из датчиков, его движение будет зафиксировано только одним датчиком, но не другим датчиком, в это время не будет посылаться сигнал в систему охранной сигнализации, и она не будет включен. Самый популярный тип датчика с двойной технологией сочетает в себе датчик PIR и микроволновый датчик.

Однако у этой технологии есть и недостатки. Он не может обеспечить такой же уровень безопасности, как отдельные инфракрасные и микроволновые датчики, потому что тревога срабатывает только при обнаружении движения обоими датчиками.

Так, например, если грабитель знает, как сбежать от одного из датчиков, его движение будет зафиксировано только одним датчиком, но не другим датчиком, в это время не будет посылаться сигнал в систему охранной сигнализации, и она не будет включен. Самый популярный тип датчика с двойной технологией сочетает в себе датчик PIR и микроволновый датчик.

Датчики движения бывают разных форм и размеров. Ниже мы объясняем несколько примеров.

Пассивные инфракрасные датчики (PIR)

Это некоторые из широко используемых в настоящее время датчиков, которые можно найти во многих системах домашней безопасности. Пассивные инфракрасные детекторы отслеживают изменения уровня энергии инфракрасного излучения, вызванные движением объектов (людей, домашних животных и т. д.).

Пассивные инфракрасные датчики (PIR)

Датчик движения PIR очень легко блокируется переменными источниками тепла и солнечным светом, поэтому датчик движения PIR больше подходит для обнаружения движения внутри помещений в закрытой среде.

Активные инфракрасные датчики

Предназначены для подачи электрического сигнала, который подключается к детектору света. Как только луч прерывается, он может включить сигнал тревоги датчика движения.

Активный инфракрасный датчик

Активные инфракрасные датчики используют двухлучевую передачу в качестве конструкции, одна сторона передатчика для излучения инфракрасного излучения, а другая сторона с приемником для приема ИК, подходит для наружной точки- обнаружение прерывания до точки.

9Датчики движения 0002 с активным инфракрасным лучом в основном устанавливаются снаружи, поскольку для обнаружения используются теории передатчика и приемника. Важно, чтобы луч прошел через зону обнаружения и достиг приемника.

Ультразвуковой датчик

Эти типы датчиков движения доступны как в активном, так и в пассивном исполнении. Теоретически ультразвуковой детектор посылает высокочастотные звуковые волны, которые отражаются обратно к датчику. В случае прерывания звуковых волн активный ультразвуковой датчик может подать сигнал тревоги.

Ультразвуковой мини-детектор движения

Применение датчиков движения

Некоторые из основных областей применения детекторов движения включают:

  • Сигнализация вторжения
  • Автоматические ворота для билетов
  • Освещение прихожей
  • Охранное освещение
  • Сушилки для рук
  • Автоматические двери
  • Ультразвуковые датчики используются для срабатывания камеры безопасности дома и для фотосъемки дикой природы.
  • Активные инфракрасные датчики, используемые для индикации наличия продуктов на конвейерных лентах

Ниже приведены некоторые практические применения активных и пассивных датчиков движения.

Контроллер уровня жидкости, использующий ультразвуковые датчики

На приведенном ниже рисунке показано, как работает контроллер уровня жидкости, использующий ультразвуковой датчик, для контроля уровня жидкости в баке с помощью двигателя, определяющего предварительно заданные пределы жидкости.

Контроллер уровня жидкости с ультразвуковыми датчиками по

Когда жидкость в баке достигает нижнего и верхнего пределов, ультразвуковой датчик определяет эти пределы и отправляет сигналы на микроконтроллер. Микроконтроллер запрограммирован таким образом, что он управляет реле для управления насосом на основе сигналов предельного состояния от ультразвукового датчика.

Перейдите по этой ссылке, чтобы узнать больше о датчиках MCQ. , открытие и закрытие двери.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Бренд

Лучшее для

Ежемесячная стоимость

Стоимость стартового оборудования

Требуется контракт

Совместимость с умным домом

Узнать больше

Читать обзор

Vivint

Лучший комбинезон $599.00

No *

Amazon,
Google,
Z-Wave
View packages Read review

SimpliSafe

Budget pick $17. 99/mo. $245.00

No

Amazon,
Google
View packages Read review

ADT

Most experienced $28.99/mo. $ 0,00

Да

Amazon,
Google,
Z-Wave
View Packages Read Review
05444. COVE
0544444. 9063. 9063 9063 9063 9063. Quote required

No

Amazon, Google View packages Read review

ADT Self Setup

Best optional monitoring $19.99/мес. 199,15 $

Нет

Amazon,
Google,
Z-Wave
Посмотреть пакеты Прочитать отзыв
