Как вставить розетку в стену: Как закрепить розетку в стене

Как закрепить розетку в стене

Если монтаж розетки был сделан некачественно, то со временем она начнет просто выпадать из стены вслед за штепселем, который из нее вытаскивается. Перед тем как закрепить розетку заново, надо разобраться почему это вообще происходит, чтобы не делать одну и ту же работу несколько раз.

Какие могут быть ошибки при монтаже розеток

Чтобы понимать, как закрепить выпадающую розетку, надо в первую очередь обратить внимание, болтается она сама по себе или вместе с подрозетником. Это две разные неисправности и устранять их надо каждую своим способом.

Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать.

Ошибки могут быть на следующих этапах монтажа:

• В стене высверливается отверстие, которое должно быть чуть больше внешнего диаметра подрозетника – для того, чтобы между ними можно было натолкать замазки или цемента. Бывают случаи, когда подрозетник заходит в стену вплотную и создавалось впечатление, что он там засел намертво. Дальше производился окончательный монтаж, но через некоторое время вся конструкция вылетала из стены, потому что все сцепление держалось на нескольких точках.
• Внутренняя поверхность отверстия покрывается замазкой и в него вставляется подрозетник. Если замазки мало, она уложена не по всей площади соприкосновения или просто приготовлен плохой раствор, то крепление раскрошится.
• Монтаж внутренностей розетки. Эта конструкция держится внутри за счет раздвижных усиков, которые отжимаются болтами. Соответственно, если плохо закручены болты или крепления скользят по внутренней поверхности подрозетника, то вся розетка вскоре начнет болтаться и вывалится наружу.
• Установка наружной, видимой части розетки. Чаще всего этот этап монтажа никак не может повлиять на ее выпадение в будущем, но иногда бывает, что внутренняя часть установлена не заподлицо к стене, а немного глубже.
  В таком случае, при закручивании крепежных болтов внутренняя часть сдвинется в подрозетнике или сместит его самого.

Пример правильной установки подрозетников в этом видео:

А вот здесь смотрим как установить розетки в подрозетник:

Когда выпадает внутренняя розетка из стены, основная тому причина видна сразу – выпадающий подрозетник или плохое зацепление крепежных усиков. В обоих случаях есть свои нюансы, которые надо учитывать при устранении неисправности.

Если в стене не держится подрозетник

В таком случае метод ремонта выбирается в зависимости от того, какой именно подрозетник установлен и из чего стена.

Если подрозетник не был «посажен» на раствор, значит размер отверстия в стене «впритык» и его надо немного расширить, чтобы было куда намазать смесь гипса или цемента. Дальше надо осмотреть сам подрозетник – в современных моделях есть прорези для продевания кабеля. Располагаются они по всей площади, и если замазка немного через них продавится, то это будет дополнительным креплением. Если подрозетник гладкий, то можно сделать насечки на его внешней стороне, за которые схватится раствор.

В крайнем случае, если под рукой нет нужных материалов, а починить розетку желательно срочно, то можно просто прикрутить подрозетник к стене шурупами. Нюанс тут только один – отверстия для дюбелей сверлить от угла и пускать их наискосок, чтобы не расшатывались со временем.

В некоторых случаях можно попробовать закрепить выпадающий подрозетник на жидкие гвозди, как показано в следующем видео:

Когда подрозетника нет вообще

Редко, но бывает и такое – болтается розетка, а когда ее разберешь, оказывается что она просто упирается распорными усиками в стену, хорошо если бетонную.

Правильное решение проблемы только одно – установить подрозетник, так как стальные усики со временем раскрошат даже самый прочный бетон и розетка вывалится наружу.

Если нет другого выбора, кроме как закрепить розетку в стене (подрозетника нет и приобрести его негде), то можно сделать самодельное крепление для розетки. Для этого понадобится изготовить чопики : из плотного линолеума, наждачной бумаги или пары кусочков деревянной доски – желательно не пересушенной, чтобы не раскололись при затягивании крепежных болтов.

• Надо примерить в каком месте в стену упираются распорные усики и аккуратно выдолбить там небольшие углубления.
• Под размер полученных ямок вырезаются чопики. Если это линолеум или наждачка, то желательно сворачивать их вдвое, гладкой стороной вовнутрь, чтобы шершавая касалась стены и крепежных усиков. Дереву просто придается нужная форма – в отличие от классических чопиков, которые делаются цилиндрическими, эти надо изготовить прямоугольными.
• Дальше чопики вставляются в крепления, к ним подводится розетка и затягиваются болты, которые распирают крепежные усики.

Этот метод может оказываться действенным даже для стен не из самого твердого материала, такого как саманный кирпич, но по возможности все равно рекомендуется сделать правильное крепление с применением подрозетников.

Что делать при выпадении самой розетки

Тут может быть две основные причины – недостаточный отжим крепежных усиков и гладкая внутренняя часть подрозетника, по которой крепления просто проскальзывают.

В первом случае крепежи просто не достают до стенок подрозетника или прижимающей силы мало для уверенного удержания всей конструкции. Это может происходить из-за износа креплений или несоответствия моделей, когда розетка сама по себе меньше чем подрозетник.

крепежные усики (лапки) розетки

Если розетка все-таки фиксируется в подрозетнике, но потом вытаскивается из него вместе со штепселем, значит ей не хватает совсем немного прижимающей силы. Здесь достаточно будет просто немного подогнуть крепежные усики – по форме они напоминают букву «Г», но с немного отогнутой вверх верхней частью. Если ее отогнуть немного больше, то прижимающая сила увеличится. Для этого надо выкрутить регулировочный болт, эта деталь сама выпадет из розетки и ее можно будет подправить плоскогубцами. Потом все можно устанавливать в обратной последовательности. Для гарантированного результата в месте, куда будут упираться крепежные усики, можно сделать несколько насечек – ножом или паяльником.

Когда сам подрозетник, даже хорошо закрепленный в стене, значительно больше розетки, то тут надо или менять его полностью или опять же изготавливать чопики и делать насечки с внутренней стороны.

Также нередко бывают случаи, когда поверхность подрозетника в месте контакта с распорными усиками просто слизана. Действенным методом решения является извлечение подрозетника и последующая его установка, но под углом в 90° от первоначального положения. Еще проще повернуть саму розетку – двойные и тройные часто так и устанавливаются – в горизонтальном положении.

Перед тем как решать что делать если розетка выпадает из подрозетника, надо осмотреть корпус последнего – в современных моделях есть крепежные болты, которыми розетка просто прикручивается к их корпусу.

Различия между старыми и новыми розетками

евро вилка (слева) имеет более толстые штырьки, а розетка плотно прижимающиеся контакты

Установленные в стены выключатели крепятся по такому же принципу, но выпадают они гораздо реже. Причина проста – при включении и выключении усилие всегда прикладывается в направлении стены. В розетках все по другому – когда штекер в них вставляется, то усилие направлено в направлении к стене, а когда вынимается, то обратно.

В старых розетках эта проблема не стояла так остро, ведь они были рассчитаны на устройства с гораздо меньшим энергопотреблением. Это автоматически означало, отсутствие жестких требований к силе прижимания контактов – штепсели вставлялись и вынимались из розеток с гораздо меньшим усилием – с того времени и пошла привычка многих пользователей выдергивать вилку за шнур.

Извлекать штепсель таким образом запрещено сейчас и не разрешалось раньше, но со старыми розетками запаса прочности хватало, поэтому зачастую на такие требования попросту не обращали внимания.

В современных розетках применяются подпружиненные контакты, которые очень плотно прижимаются к токоведущим частям штепселей. Даже установленная по всем правилам розетка будет понемногу расшатываться, поэтому рекомендуется в любом случае придерживать ее рукой при извлечении вилки.

Как установить розетку своими руками

Чтобы знать как установить розетку не обязательно быть электриком по профессии – достаточно тех знаний про электрические цепи, что получены еще в школе на уроках физики. Оттуда же надо помнить первое правило таких работ – все они делаются при отключенном напряжении и только после окончательной проверки результатов работ питание включается.

Выбор типа подключения – внутреннее или наружное

Перед тем, как установить дома обычную розетку, проделывается достаточно большой объем работы.

Сначала производится расчет проводки, на основании которого подбираются сами устройства и провода, которые будут к ним подходить. Затем по всей квартире прокладывается проводка, а сами розетки устанавливаются до или после окончательной отделки стен, в зависимости от того, какой способ будет применяться.

наружная розетка — слева, внутренняя — справа

Разные типы розеток созданы для применения в определенных условиях, но при выборе способа как установить розетку в квартире, чаще всего руководствуются вопросом удобства монтажа. Не всегда есть возможность и необходимость прокладывать кабель внутри стены, тем более, что определенный процент розеток будет подключаться по временной схеме – например, если это происходит на съемной квартире.

Внутренние и внешние розетки работают одинаково, а их подключение отличается только мелкими деталями. Главная же последовательность действий всегда одинаковая.

Подготовка основания



Внутренние и наружные розетки должны на чем-то держаться, причем крепление должно быть качественным, ведь контакты современных устройств делают подпружиненными, для плотного соприкосновения друг с другом. Это нужно для уменьшения сопротивления электрическому току, но также современная евророзетка может выскочить из стены, при попытке вынуть из нее штепсель, если основание недостаточно хорошо ее удерживает.

Как итог – основание должно надежно крепиться к стене, для чего применяются дополнительные аксессуары. В скрытой розетке это подрозетник, который замуровывается в стену, а открытая крепится дюбелями или шурупами.

Установка подрозетника

По сути это пластиковый стакан, замурованный в стену. Если устанавливать розетки без него, то очень скоро ее крепления раскрошат даже самый прочный бетон и она выпадет наружу. Пластик же достаточно вязкий, чтобы за него цеплялись крепежи и шероховатый, чтобы удерживаться в стене.

Если монтаж розетки делается вчистую, то сперва высверливается отверстие для подрозетника. Для этого нужна дрель с коронкой или сверлом по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемый подрозетник. Если производится замена розетки своими руками, и старый подрозетник по каким-то причинам не походит к новой розетке, то он высверливается из стены и на его место надо ставить новый.

Когда отверстие готово, то к нему прокладывается розеточный провод и теперь можно приступать к установке самого подрозетника. Для этого готовится небольшое количество гипсового раствора (алебастра или цемента) и отверстие в стене обмазывается им по бокам – теперь можно вставлять подрозетник (предварительно продев в него конец провода).

Подрозетник выставляется таким образом, чтобы он всей площадью, без перекосов, был заподлицо к поверхности стены. При вдавливании его в стену, наружу обычно вылазит некоторое количество раствора.

Перед тем, как убирать излишки раствора и окончательно вмазывать подрозетник в стену, желательно выждать пока раствор не начнет схватываться.

Теперь осталось выждать пока замазка полностью не застынет – подрозетник готов и в него теперь можно установить внутреннюю розетку.

Основание для наружной розетки

Наружная розетка состоит из трех частей – основания, внутренней части и крышки. Между собой они связаны следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.



Зачастую вся подготовка к креплению сводится к сверлению отверстий под дюбели, если розетка будет устанавливаться на бетонную стену. Если установить электрическую розетку надо на деревянную поверхность, то все сводится к закручиванию шурупов. Правда, если шурупы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

Нюанс здесь только один – основание розетки сделано из пластика, который горит и плавится. Требования ПУЭ, при необходимости поставить розетку на дерево, предписывают делать под нее дополнительное основание из негорючего материала.

Подготовка проводки

Длина провода, которая оставляется в подрозетнике, периодически становится предметом жарких споров. С одной стороны, желательно оставлять его как можно длиннее, ведь при ремонтных работах конец провода с большой вероятностью придется откусывать и нужен запас. С другой стороны, розетка будет меняться или один раз во много лет или в случае ее перегрева и оплавления, когда часть провода скорее всего придет в негодность. При этом далеко не факт, что это будет маленький его кусок, ведь в подрозетнике все сжато вместе.

Совет здесь может быть только один – оставлять провод такой длины, чтобы с ним было удобно работать и он помещался в подрозетник сзади внутренней части розетки.

В остальном подготовка провода полностью идентична как для наружных, так и при установке обычных внутренних розеток.

Цвет проводов

Правильно установленная проводка для розеток характеризуется применением проводов определенного цвета. Это не обязательное условие для ее нормального функционирования, но оказывает неоценимую помощь при монтаже и ремонте.

Два самых главных цвета, которые надо правильно подключать – синий и желто-зеленый. Первый обозначает ноль, а второй заземление – тот же ноль, но подведенный не для работы оборудования, а защиты его и пользователей от попадания фазы на корпус. Остальные цвета могут быть разные и на них «вешается» фаза.

Если же установленный провод бесцветный, то придется его дополнительно прозванивать пробником или тестером – какая из жил куда подключена.

Очистка изоляции

У профессиональных электриков для этой цели есть специальные инструменты, но если делается установка розеток своими руками, то вряд ли они будут под рукой. Дома для этой цели применяется нож или плоскогубцы, в которых есть кусачки.

Чем бы ни снималась изоляция проводов, главное, за чем надо следить – чтобы не повреждалась металлическая основа – если на ней будет даже минимальный надрез, то жила скоро переломается.

Если применять нож, то лезвие надо держать под острым углом, чтобы не зацепить провод. Когда используются плоскогубцы, то изоляция немного сжимается кусачками и отрывается. Если попался сложный случай, то краешек провода прогревается огнем зажигалки и потом отрывается.

Работа с профессиональным инструментом электрика для разделки проводов и снятия изоляции хорошо показана в этом видео:

Подготовка жилы

Несколько различается при использовании одножильной и многожильной проводки. Общий принцип один – надо сделать так, чтобы площадь контакта между проводом и клеммой была максимальной. По логике для этого надо сделать так, чтобы к клемме прилегал как можно больший участок провода. Дополнительно жила обжимается плоскогубцами – она при этом немного сплющивается и площадь контакта увеличивается.

Для увеличения длины части одножильного провода, который касается контактов розетки, он закручивается колечком, чтобы его внутренний диаметр подходил под клеммный болт. При его монтаже придется полностью выкручивать крепежный болт, вставлять провод и закручивать болт назад, но зато контакт при этом будет максимально надежный. Многожильный провод обрабатывается точно так же, но есть для него и другой способ. Для этого все жилки делятся на две группки, каждая из которых скручивается между собой – кончик провода получается в виде буквы «V». Теперь проводки надо сплющить плоскогубцами и их можно вставлять в контакты розетки, даже не выкручивая болт полностью.

Лужение или опрессовка

Откровенно говоря, это совсем не обязательный этап для бытовых устройств, но если рассматривать как правильно установить мощные розетки, или как подключить провода максимально надежно, то без него не обойтись. Дело в том, что действие электрического тока вызывает вибрации в контактах розеток и со временем провода в них расшатываются, особенно если они многожильные. Также надо учитывать, что со временем медный провод при контакте с воздухом понемногу окисляется и расшатанные жилы будут портиться.

Чтобы по возможности минимизировать это воздействие, перед тем как выполнять подсоединение проводов их кончики обрабатываются. Лужение это покрытие жилы оловом, а для опрессовки или обжимки приобретаются специальные наконечники, которые надеваются на провод и вжимаются в него плоскогубцами или опрессовочными клещами. Наконечники могут быть в виде обыкновенной трубки или с дополнением в виде шайбы на конце, которая прижимается болтом к контакту.

Подключение проводов

Если известно на каком проводе находится заземление и где фаза с нулем, то здесь проблем быть не должно. На каждой розетке визуально видно какая клемма от какого контакта – посадить на одну токоведущую пластину два провода просто не получится (если не задаться конкретной целью). Главное – это правильно подключить заземление (если оно есть) – обычно этот контакт находится посередине и относится к усикам, что торчат сверху и снизу розетки. Фаза с нулем подключаются к крайним контактам, соединенным с пластинами в которые включается штепсель. Затем болты затягиваются – подключение завершено.

Есть много диаметрально противоположных утверждений, когда безапелляционно заявляется, что фаза обязательно подключается справа или слева, но никто и никогда из заявителей не сможет объяснить почему надо делать именно так, как он говорит.

В ПУЭ нет ни одного положения регламентирующего этот параметр и все подобные заявления рассыпаются об один неоспоримый факт – вилку в розетку можно вставлять как угодно. Соответственно, нет никакой разницы как правильно установить розетку – с фазой слева или справа – любой вменяемый электрик, перед тем как лезть в розетку, обязательно использует свой индикатор напряжения и проверит ее расположение, даже несмотря на цветную маркировку проводов.

Закрепление розетки в подрозетнике

Если провода хорошо закреплены в клеммах, то неправильно вставить собранный механизм розетки в подрозетник просто невозможно, тем более, что на ее корпусе есть ограничитель, благодаря которому розетка плотно прилегает к стене. Надо только собрать провода вместе, подогнуть их, аккуратно сложились сзади розетки и вставить все внутрь подрозетника.

Закрепляется розетка двумя способами – распорными лапками и крепежными болтами, что вкручиваются в подрозетник – для них в ограничительной планке сделаны прорези. После того как розетка прижата к стене, закручиваются болты распирающих лапок и они надежно фиксируют ее в стене. Чтобы розетка не расшатывалась от вставки и извлечения штепселя, применяются уже крепежные болты. В процессе установки с помощью уровня проверяем горизонтальность рамок розеток.

Для открытой розетки этот этап пропускается, так как обычно ее внутренняя часть уже закреплена на основании.

Установка крышки

Здесь все совсем просто – крышка ставится на свое место и прикручивается болтом (иногда двумя). Единственное что надо учитывать – возможное наличие декоративной накладки. Она ни к чему не прикручивается и удерживается крышкой. Ее задача это скрывать возможные дефекты стены, вследствие установки подрозетника. На некоторых розетках размеры декоративной накладки больше стандартных, поэтому они не позволяют собирать блоки розеток со стандартным расстоянием между корпусами. Если будет устанавливаться такая конструкция, то на этот момент надо обращать отдельное внимание.

Видео подборка

Краткая видео-инструкция от Leroy Merlin:

Установка наружной розетки Legrand:

Монтаж трех розеток с шлейфовым подключением:

Устанавливаем блок из пяти розеток:

Установка розеток и выключателей в откосах из пластиковых панелей:

Как итог, монтаж розетки можно разбить на несколько простых шагов, с выполнением которых под силу справиться даже человеку с минимальными навыками владения инструментами.

Установка розетки в бетонную стену



Правильная установка розетки в бетонную стену делается в несколько этапов, самым тяжелым из которых является вырезание отверстия в стене, куда и будет монтироваться устройство. Если есть нужные инструменты, опыт, или хотя бы большое желание сделать все самому, то эта задача будет вполне по силам любому домашнему мастеру.

Какие надо подготовить инструменты

Перед тем как установить розетку, следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

• Карандаш, маркер, уголек или что-либо, с помощью чего можно начертить на стене разметку.
• Линейка. Для одного устройства подойдет даже обычная школьная, а если будет устанавливаться блок розеток, то желательно большая.
• Уровень – пузырьковый или лазерный. На начальном этапе пригодится только при монтаже блока розеток.
• Дрель с насадкой «коронка по бетону». Если нет насадки, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена особо прочная, то не помешает вода, которая будет охлаждать коронку.
• Зубило и молоток – нужны для мелкой подгонки стенок отверстия.
• Подрозетник – обеспечивает жесткое крепление устройства в стене.
• Замазка – гипс, алебастр или цементный раствор.
• Шпатель, который можно поместить в подрозетник.
• Индикатор напряжения – по большому счету мог бы пригодиться и в начале, но не обойтись без него именно на этом этапе.
• Дополнительные провода – нужны, если производится монтаж нескольких точек.
• Нож – можно самый маленький.
• Плоскогубцы – желательно с кусачками.
• Розетка – ради нее все и затевается.
• Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая – все зависит от болтов, которые надо закручивать.

Подразумевается, что перед тем как устанавливать розетку в стену, к этому месту уже проведены провода и известно какой из них фаза и где ноль с заземлением. Если нет, то придется планировать широкомасштабные работы по пробиванию в стене штроб (канавок) для проводки. Для этого придется взять напрокат штроборез, готовиться высверливать их дрелью и перфоратором или вырезать болгаркой.

Опыт пробивания штроб в бетоне молотком и зубилом гарантированно будет лишним – обладание такими знаниями никогда не компенсирует времени затраченного на их приобретение.

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.

Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

Сверление отверстия

Это самый пыльный и тяжелый кусок всей работы, хотя, все зависит от прочности бетона.

• Если используется коронка для сверления подрозетников, то первым делом в центре разметки высверливается отверстие для ее центральной оси, после чего в ход идет сама коронка.
• Немного дольше эта часть работы будет делаться, если в наличии есть только дрель с обычным сверлом по бетону. В таком случае придется высверливать дырки по окружности будущего подрозетника, а потом выбивать внутреннюю часть перфоратором или зубилом.
• Если периметр отверстия для подрозетника будет не круглым, а квадратным, то нарушения в этом никакого нет – все равно оно будет замазываться цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего подрозетника сделать пропилы в стене болгаркой, извлечь внутреннюю часть и подправить остальное перфоратором или зубилом.
• В особо сложных случаях можно комбинировать эти способы – сперва насверлить отверстий сверлом, а затем работать по ним коронкой или болгаркой.

Итогом работы должно стать отверстие, в которое подрозетник, что будет устанавливаться, немного «проваливается» за поверхность стены.

Если сверлятся несколько дырок, то между ними обязательно надо прорезать переходы – для проводов.

Монтаж подрозетника

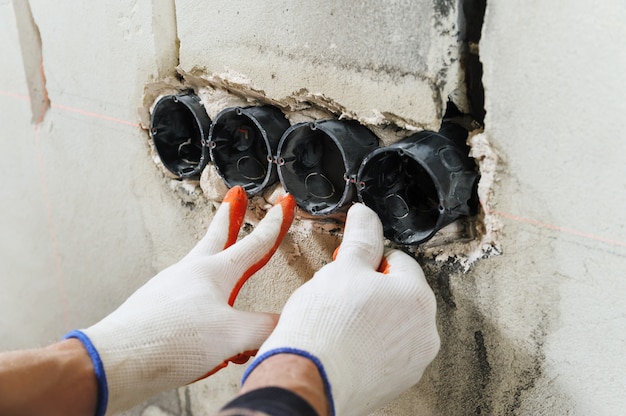

По сути, здесь надо просто вмуровать подрозетники в стену, но сделать это так, чтобы установленный пластиковый стакан своей верхней частью был вровень с ее поверхностью.

Готовится цементный или гипсовый раствор и шпателем намазывается на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим в него надо не забыть завести провод) и выравнивается. При этом из стены выдавится некоторое количество раствора – его желательно убирать не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять полученный шов шпателем и ждать когда смесь полностью застынет – в зависимости от используемого материала это займет от получаса до суток.

Подробнее о монтаже подрозетника смотрите в этом видео:

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом с помощью индикаторной отвертки следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета). Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке.

Блок розеток подключается шлейфом или звездой. В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.

Окончание монтажа

Когда проводка надежно «сидит» в контактах, внутреннюю часть розетки можно вставлять в подрозетник. Для этого надо подогнуть провода, чтобы они были параллельны задней стенке и затолкать все вовнутрь.

Фиксируется внутренняя часть в подрозетнике распорными лапками – чтобы они разошлись в стороны, надо затянуть крепежные болты, которые всегда расположены в лицевой части. Когда болт крутится по часовой стрелке, лапка уходит в сторону, а наоборот – просто обвисает вдоль корпуса. Иногда лапки мешают вставлять розетку в подрозетник, раскрываясь раньше времени, поэтому их или приматывают к корпусу ниткой или стягивают между собой канцелярской резинкой.

Дополнительно розетка может фиксироваться болтами, которые вкручиваются в лицевую часть подрозетника.

Последний шаг – прикручивание крышки. На ней есть центровочные штыри, поэтому закрепить ее на розетке неправильно достаточно проблематично. Когда все готово, то включается электричество и проверяется работа розетки, а также заземления. Проверка может быть сделана еще до установки внутренней части в подрозетник, но это уже кто как чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

Как итог – установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если же их придется устанавливать несколько штук, то все нюансы точно отложатся в памяти – впоследствии можно будет выступать уже в роли инструктора.

Как установить и подключить розетку своими руками: от теории до практики

Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта. В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах. Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

1. Под гипсокартон.
2. Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

2. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели). Пример разобранной наружной розетки
3. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
4. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
5. Устанавливаем механизм на основание.
6. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
7. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

• Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
4. Прикручиваем лицевую панель.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

• Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
• Отвертка.
• Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

Коронка для бетона

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

• Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
• Выбиваем бетон (В), чистим от пыли отверстие (С).
• Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
• Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

Установка посадочного гнезда в бетон

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетон

Как установить подрозетник в бетонную стену

После окончания работ по разметке трасс электропроводки и мест установки коммутационной аппаратуры, начинается этап высверливания ниш для подрозетников или как их правильно называют производители — коробок установочных круглых наборных без крышки.

Помимо крепежной функции, они выполняют роль пожаробезопасной защиты от возгорания, плюс обеспечивают требуемый уровень изоляции. Так как стены считаются токопроводящим материалом и ставить в них розетки напрямую без этих коробок нельзя.

Но сперва, нужно не ошибиться с их выбором.

Виды подрозетников

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

• во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

• бур по бетону диаметром 6мм

• защитные очки

• строительный уровень

• шпатель для работы с раствором

• обычная коронка по бетону с хвостовиком SDS-plus — если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

• обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

• алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus — меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может «вязать» коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Правила монтажа подрозетника

Порядок работы следующий:

• буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между «дырок», если речь о блоке)

Глубина сверления — 5см.

• выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

• заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

• переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

• снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача — выровнять и зафиксировать подрозетник на своем месте. Обратите внимание на то, чтобы его края не выступали из стены.

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Частые ошибки

• монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

• установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

• обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

• использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

• неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

• выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

• арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

• сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Статьи по теме

5 правил как установить розетку в подрозетник

Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.

Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).

Рассмотрим основные моменты и этапы этого процесса.

Безопасность и инструмент

В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом, а не конкретно на эту розетку.

Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.

Подготовьте необходимый инструмент:

• отвертка крестовая

• мини уровень

• пассатижи

Также могут понадобиться:

• гильзы ГМЛ

• термотрубка

• пресс клещи

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Кроме того, сам монтаж будет более качественным, удобным и не вызовет неразрешимых трудностей. Например, когда розетка или ее рамка не будут плотно прилегать к стене. Из-за этого придется укорачивать жилы. Опять все разбирать, производить повторный монтаж-демонтаж.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

• удобства монтажа

• глубины подрозетника

Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

• категорически нельзя

• можно в отдельных случаях

• можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Если сделать по другому, используя заводские клеммы розетки, чем это грозит? Например, у вас есть две двойных розетки подключенных последовательно. Одна на высоте 90см, другая, чуть ниже нее, на уровне выше плинтуса.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

То же самое относится для объектов под сдачу контролирующим органам. Чтобы не переделывать всю проводку и не доказывать собственное прочтение ПУЭ, какому-нибудь инспектору энергонадзора, забудьте про шлейфование. Не давайте лишний повод для замечаний.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Расположение суппорта

Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.

Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.

С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.

Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

• желто-зеленый провод – земля

• синий или бело-синий – ноль

• разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Статьи по теме

Вынимаем электрические розетки из стен | Домашние руководства

Автор: Emrah Oruc Обновлено 19 декабря 2018 г.

Настенные электрические розетки — это то, что мы принимаем как должное. В современных домах есть много удобно расположенных розеток, и они питают все, от зарядных устройств для сотовых телефонов до телевизоров и микроволновых печей. При ремонте может потребоваться вынуть электрическую розетку из стены. Электричество очень опасно, поэтому соблюдайте эти меры предосторожности при попытке реализовать этот проект. Если вам неудобно работать с электричеством, наймите электрика для дополнительного спокойствия.

Безопасность прежде всего

Сначала необходимо отключить питание розетки. Лучший способ сделать это — перевернуть автоматический выключатель в комнату. Электрические панели обычно имеют маркировку, указывающую, какая цепь для какой комнаты в доме. Однако иногда они могут иметь неправильную маркировку. После того, как вы перевернули выключатель, проверьте розетку с помощью электрического тестера, чтобы убедиться, что в ней нет питания.Тестер с подсветкой и звуковым сигналом дешев и прост в использовании. Просто вставьте конец с плоским лезвием в гнездо. Если он издает звуковой сигнал, розетка находится под напряжением.

Демонтаж

Когда в розетке больше не будет напряжения, снимите заглушку розетки (обычно удерживается на месте винтом с потайной головкой и потайной головкой). Это открывает доступ к розетке и электрической коробке. На всякий случай прикоснитесь тестером еще раз к соединениям на той стороне розетки, где подключаются провода. Если вы уверены, что розетка не находится под напряжением, открутите два винта сверху и снизу розетки и вытащить из коробки.Отрежьте или открутите провода от розетки.

Провода

Свисающие оголенные провода внутри стены не только противоречат строительным нормам, но также чрезвычайно опасны и создают опасность возгорания. Однако провода можно оставить в стене, если они не подключены к источнику питания, например к другой розетке, выключателю или автоматическому выключателю. Определите, где подключается другой конец проводов, и отсоедините их. Если они идут непосредственно к выключателю, отключите питание главной панели, затем отсоедините провода от выключателя.Если провода нужно оставить в стене, убедитесь, что они инертны.

Очистка

Если розетка подлежит замене, установите новую. Если розетка должна быть удалена навсегда, снимите электрическую коробку и установите гипсокартон на незащищенное место. Электробоксы крепятся к шпилькам гвоздями, так что гвозди придется поддеть. Часто коробка, обычно пластиковая, ломалась. Это нормально, если вы не планируете использовать его повторно.

Как поменять местами розетку

Вы можете удвоить мощность розетки за выходные, просто заменив одиночные розетки на двойные.Электрик взимает 30 фунтов стерлингов за выполнение той же работы. Умножьте это на количество одиночных розеток в вашем доме, и вы увидите, сколько вы можете сэкономить, сделав это самостоятельно. Если у вас уже есть двойные розетки, это руководство покажет вам, как заменить неизбежные треснувшие, обгоревшие или забрызганные краской детали на новые. В этой статье также рассказывается о том, как добавить новую розетку в кольцевую сеть — еще одна работа, за которую электрик будет рад взимать до 80 фунтов стерлингов.

Если вам интересно, можно ли поменять одно гнездо на сдвоенное, то ответ — да, при условии, что существующее гнездо является единственным на этом ответвлении (подаче проволоки) от кольцевой сети. Чтобы проверить это, выполните тест на шаге 6. Сколько новых сокетов вы можете добавить? Теоретически вы можете удвоить количество розеток, сняв ответвления с каждой из существующих розеток или соединительных коробок, которые питают их. Вы должны убедиться, что розетка, от которой вы собираетесь использовать ответвление, является частью кольцевой магистрали (см. Тест на шаге 6).

• изолированную отвертку
• Напряжение / Непрерывность тестер
• Дрель Молоток
• Поддержи долото
• Pad пила или ножовка лезвие необходимо
• Стрипперы

Материалы:

• 2.Двойной кабель и кабель заземления 5 мм
• Двойная розетка
• Стальная коробка с двумя розетками для установки заподлицо или пластиковая коробка для поверхностного монтажа
• Готовая штукатурка

Пошаговая инструкция

1. Если какая-либо из розеток сгорела, тогда их нужно заменить. Шаги 3, 4, 11 и 12 покажут вам, как это сделать.

2. Избыточная нагрузка на одну розетку часто приводит к возгоранию розеток. Если это вам слишком знакомо, читайте дальше и узнайте, как поменять свои одиночные игры на парные.

3.Перед тем как приступить к работе, изолируйте кольцевую сеть на блоке потребителей или плате предохранителей. Некоторые устройства оснащены автоматическим выключателем, который нужно просто отключить. Если у вас старая плата предохранителей, выключите основное питание, извлеките соответствующий предохранитель (желательно с надписью «кольцо» или «главное кольцо») перед повторным включением устройства. Простое отключение кольцевой магистрали означает, что свет по-прежнему получает питание — это удобно, если вы работаете в темном углу дома.

4. Во многих старых домах имеется более одной платы предохранителей или блока потребителей, поэтому вы не всегда можете быть уверены, что изолировали нужную часть цепи.Для проверки включите прибор в розетку, с которой собираетесь работать. Если вы используете радио для этого теста, сначала убедитесь, что все батареи были извлечены, иначе вы можете провести бесплодный день в поисках несуществующего источника питания.

5. С изолированной цепью можно безопасно открутить винты на передней панели розетки. Если на разъем только один провод (заземление, фаза и нейтраль), это означает, что розетка уже отключена от другого; вы можете превратить ее в двойную розетку, но вы не можете использовать ее для питания новой розетки.Два провода, идущие в каждый разъем, указывают на то, что разъем является либо частью кольцевой магистрали, либо одним из двух разъемов, питаемых от одной ответвления. Если вы планируете заменить одинарную розетку на двойную или добавить новую ответвление, вы должны убедиться, что розетка является частью кольцевой магистрали. Для проверки на следующем шаге необходимо запустить тест непрерывности.

6. Обойдите дом, выключите и отсоедините (если возможно) все электрическое оборудование, питаемое от кольцевой сети. На гнезде открутите винт, удерживающий токоведущие (красные или коричневые) провода, и коснитесь одного из них щупом из тестера сетевого напряжения, установленного на режим непрерывности. Коснитесь другим щупом тестера нейтральной клеммы (обозначенной N с черными или синими проводами). Повторите то же самое с другим красным или коричневым проводом. Зуммер или свет устройства не должны включаться, когда вы проверяете провода таким образом. Коснитесь по одному щупу на каждом красном или коричневом проводе. Если тестер гудит или светится, это означает, что розетка является частью кольцевой сети. Если вы меняете одинарную розетку на двойную, удалите всю проводку из старой розетки. Если вы планируете отодвинуть новую розетку от этой, протяните провод обратно от новой розетки под половицей или через кабелепровод вдоль стены.

7. Если вы меняете одинарную розетку на двойную, вы можете использовать пластиковую коробку для открытого монтажа или стальную коробку, которая встраивается в стену, обеспечивая гладкую отделку. В этом случае мы устанавливали стальную коробку вместо старой одинарной розеточной коробки. Коробки для скрытого монтажа могут быть вмонтированы в традиционную штукатурку поверх кирпичных стен, как эта, и в более современный гипсокартон, поверх стен с карнизами. В обоих случаях имеет смысл использовать существующее отверстие как часть нового отверстия. Установите коробку на место и обведите ее.

8. Используйте буровое долото и молоток, чтобы выломать штукатурку и кирпич (будьте очень осторожны, чтобы не прорезать кабель). Старая штукатурка имеет неприятную привычку отделяться большими кусками, так что будьте готовы впоследствии провести некоторые ремонтные работы. Стены из гипсокартона намного легче разрезать по размеру с помощью ножовки или ножовки.

9. Внимательно посмотрите на кабели, проходящие через стену. Если есть какие-либо признаки повреждения, в том числе ожоги, порезы или рассыпчатая изоляция, их необходимо заменить на место, где они присоединяются к кольцевой магистрали — трудоемкая, но важная работа.

10. Металлические коробки, используемые для скрытого монтажа, имеют ряд предварительно пробитых отверстий для пропуска кабеля. Выберите подходящий и надавите на него большим пальцем или концом отвертки. Вставьте коробку в стену, протяните провода через отверстие (лучше всего через втулку), просверлите монтажные отверстия и зафиксируйте на месте.

11. Вставьте провода в розетку сзади. Текущие и нейтральные обозначены буквами L и N соответственно, в то время как точка заземления обычно представляет собой металлическую бирку, обозначенную буквой E или тремя короткими горизонтальными линиями, увенчанными вертикальной линией.Мы использовали провода с новой цветовой кодировкой: под напряжением, коричневый; нейтральный, синий; и земля, желтая с зеленым индикатором. Есть большая вероятность, что у вас будут старые провода с цветовой кодировкой: активные, красные; нейтральный, черный; и земля, зеленая с желтым индикатором. Совершенно приемлемо использовать оба типа вместе, если все провода в хорошем состоянии. Если вы устанавливаете дополнительную розетку, у вас будет только один набор проводов для подключения к задней части устройства.

12. Вставьте гнездо на место, стараясь при этом не защемить провода.Затяните винты, снова включите питание и подключите что-нибудь, чтобы убедиться, что все работает нормально.

Вставить оглавление

Создать оглавление

org/ItemList»>

1. Поместите курсор в то место, куда вы хотите добавить оглавление.

2. Перейти к Ссылки > Содержание . и выберите автоматический стиль.

3. Если вы вносите в документ изменения, влияющие на оглавление, обновите оглавление, щелкнув правой кнопкой мыши оглавление и выбрав Обновить поле .

Чтобы обновить оглавление вручную, см. Обновление оглавления.

Если у вас отсутствуют записи

Отсутствующие записи часто возникают из-за того, что заголовки не отформатированы как заголовки.

1. Для каждого заголовка, который вы хотите в оглавлении, выберите текст заголовка.

2. Перейдите на страницу Home > Styles , а затем выберите Heading 1 .

3. Обновите оглавление.

Чтобы обновить оглавление вручную, см. Обновление оглавления.

Создать оглавление

Word использует заголовки в документе для создания автоматического оглавления, которое можно обновлять при изменении текста заголовка, последовательности или уровня.

1. Щелкните в том месте, где вы хотите вставить оглавление — обычно в начале документа.

2. Щелкните Ссылки > Оглавление , а затем выберите стиль Автоматическое оглавление из списка.

   Примечание. Если вы используете стиль «Ручное оглавление », Word не будет использовать ваши заголовки для создания оглавления и не сможет обновлять его автоматически. Вместо этого Word будет использовать текст-заполнитель для создания внешнего вида оглавления, чтобы вы могли вручную вводить каждую запись в оглавление. Чтобы обновить оглавление вручную, см. Обновление оглавления.

Если вы хотите отформатировать или настроить оглавление, вы можете это сделать.Например, вы можете изменить шрифт, количество уровней заголовков и необходимость показа пунктирных линий между записями и номерами страниц.

Если у вас отсутствуют записи

Отсутствующие записи часто возникают из-за того, что заголовки не отформатированы как заголовки.

1. Для каждого заголовка, который вы хотите в оглавлении, выберите текст заголовка.

2. Перейдите на страницу Home > Styles , а затем выберите Heading 1 .

3. Обновите оглавление.

Чтобы обновить оглавление вручную, см. Обновление оглавления.

В настоящее время нельзя вставить оглавление в Веб-приложение Word. Если вы хотите вставить в документ оглавление, вам нужно будет сделать это в настольном приложении. Однако вы можете обновить оглавление в Word в Интернете.

Если вы вносите в документ изменения, влияющие на оглавление, сделайте следующее:

1. Щелкните или коснитесь оглавления,

2. org/ListItem»>

   Перейдите к Ссылки > Оглавление и выберите Обновить оглавление .

Для получения более подробных способов обновления оглавления или создания оглавления используйте команду Открыть в Word , чтобы открыть документ в настольной версии Word (Windows или Mac).

Чтобы узнать больше, см. Шаги по созданию оглавления в Word для Windows или Mac.

В СТЕНУ Перевод на испанский

В НАСТЕНУ НА ИСПАНСКОМ ЯЗЫКЕ

Результатов: 25, Время: 0. 0454

Примеры использования в розетку в предложение и их переводы

.
