Антистатический линолеум

Содержание

  • Что это и где используется
  • Разновидности
  • Требования к помещению
  • Укладка
  • Уход

Антистатический линолеум — это разновидность, которая помогает бороться с накоплением статического электричества. Любой линолеум сделан из плохо проводящих электричество веществ, при хождении по нему возникают электрические заряды. Они малы и не представляют опасности для человека, но могут вносить помехи в работу компьютеров, высокоточной техники, другой электроники, приводить к возгоранию легковоспламеняющихся и взрывчатых веществ. Кроме того, статическое электричество притягивает пыль и другие загрязняющие частицы, что неприемлемо в чистых помещениях и при работе с высокоточной техникой.

Поэтому там, где важно защитить приборы и людей от статического электричества, необходимо использовать именно такое покрытие, например, антистатический линолеум «Tarkett». На российском рынке антистатический линолеум представлен несколькими компаниями:

  • «Tarkett»,
  • «АСН»,
  • «Forbo»,
  • «Mipolam»,
  • «LinoFatra»,
  • «Armstrong».

В этой статье речь пойдет об антистатическом линолеуме «Tarkett».

Что это и где используется

Антистатический линолеум представляет собой напольное покрытие на основе ПВХ с вкраплением углеродных нитей, которые обеспечивают рассеивание или отведение статических зарядов. Антистатическое покрытие «Tarkett» выпускается в тех же цветах, что и обычный линолеум этой фирмы.

Такое напольное покрытие применяется в:

  • компьютерных классах,
  • лабораториях,
  • диспетчерских,
  • серверных,
  • помещениях АТС,
  • кабинетах физиотерапии,
  • операционных,
  • кабинетах МРТ,
  • рентгенкабинетах,
  • помещениях, где хранятся и используются горючие и взрывчатые вещества.

Свойства антистатических покрытий регламентируется ГОСТ и стандартами EN 1081 и  EN 1815, BS, ASTM.

Разновидности

Линолеум такого типа может быть

  • антистатическим (ASF) — на таком полу образуется минимум статических зарядов при трении, например, когда по нему ходят,
  • токорассеивающим (DIF, электрорассеивающим, токорассеивающим) — такой пол должен обеспечивать рассеивание заряда,
  • токопроводящим (ECF, кондуктивным, электропроводным) — должен быстро отводить заряд, если присутствует заземление или подключение к точке с более низким потенциалом.

Эти три разновидности различаются техническими характеристиками, главная из которых — объемное электрическое сопротивление:

  • у антистатического — регламентируется разность потенциалов, которая возникает между человеком, идущим по полу, и самим покрытием, она должна быть не менее 2 кВ,
  • у токорассеивающего — до 109 Ом,
  • у токопроводящего — до106 Ом.

Также покрытие характеризуется удельным электрическим сопротивлением, которое измеряет в Ом/м.

Линолеум фирмы «Tarkett» представлен тремя видами:

  • «Tarkett Acczent Mineral AS» — антистатический,
  • «Tarkett IQ TORO SC» — токопроводящий
  • «Tarkett IQ GRANIT SD» — токорассеивающий.

Такое напольное покрытие может быть коммерческим и полукоммерческим. Коммерческий более износоустойчив. Линолеум «Tarkett» имеет классы износоустойчивости 32-34. Он трудно воспламеняется (класс В1 по пожаробезопасности), имеет высокие гигиенические показатели, благодаря чему его можно применять в медицинских учреждениях и чистых помещениях.

«Tarkett Acczent Mineral AS» —  антистатический линолеум, дизайн которого создан на основе коллекции «Acczent Pro». Применяется в помещениях, где необходима защита электроники. Объемное электрическое сопротивление этой разновидности — от 10

6 до 109 Ом.

Токопроводящий линолеум «Tarkett IQ TORO SC» имеет проводящее покрытие из полиуретана. Его можно стелить в серверных, лабораториях с высокоточным оборудованием, медицинских кабинетах. Объемное электрическое сопротивление материала соответствует стандарту EN 1081 и составляет 5*104 — 106 Ом. Производится в 14 вариантах расцветки.

«Tarkett IQ GRANIT SD» — это токорассеивающее покрытие, которое применяется в чистых помещениях, на предприятиях электронной промышленности.

Требования к помещению

В помещении, где будут укладывать антистатический линолеум, должна установиться температура не менее +18 градусов и влажность 30-60%. Перед укладкой линолеум расправляют, нельзя его сгибать или сворачивать. Он должен некоторое время полежать в помещении, чтобы приобрести комнатную температуру.

Основание должно быть сухим, чистым и ровным. Дефекты устраняют нанесением слоя шпатлевки. На подложке не должно быть следов краски, асфальта, масла, чернил и других загрязняющих веществ, которые могут уменьшить сцепления покрытия с основанием. Кроме того, такие вещества могут изменить цвет и другие характеристики линолеума. Деревянная подложка должна иметь влажность не более 8%. Если основание имеет высокую поглощающую способность, то его необходимо покрыть грунтовкой и хорошо просушить.

Максимальная температура, при которой можно использовать данное покрытие — 27 С, поэтому важно проверить, чтобы температура в помещении не превышала этой отметки. Особенно важно это в помещениях, расположенных над котельными и бойлерными. Антистатический линолеум не предназначен для эксплуатации при повышенной влажности.

Укладка

Первый этап — разметка покрытия. Для этого измеряют комнату и подсчитывают, сколько листов нужно. На листы наносят линии, по которым линолеум будут разрезать. Резать можно делать ножом или ножницами. Линии лучше наносить простым карандашом, так как ручки или фломастеры могут изменить цвет покрытия.

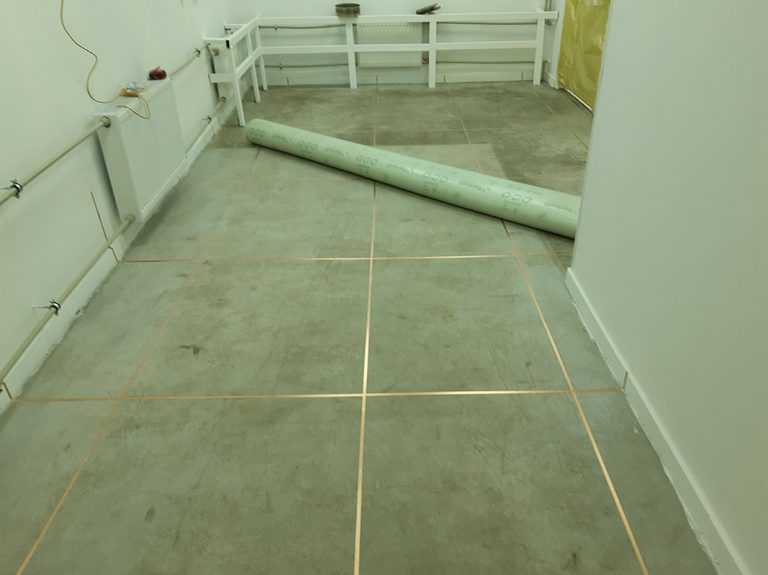

Для укладки антистатического линолеума необходим токопроводящий клей и медная лента. Последняя выполняет функцию заземления. Сетку из медной ленты укладывают на основание и приклеивают специальным клеем, не содержащим неопрена.

Важно! Каждую медную полосу приклеивают на свеженанесенный слой клея. Клей нужно наносить равномерно, чтобы образовался одинаковый токопроводящий слой по всей площади.

Полосы медной ленты кладут параллельно стыкам линолеума. Важно, чтобы все части заземления были соединены между собой.

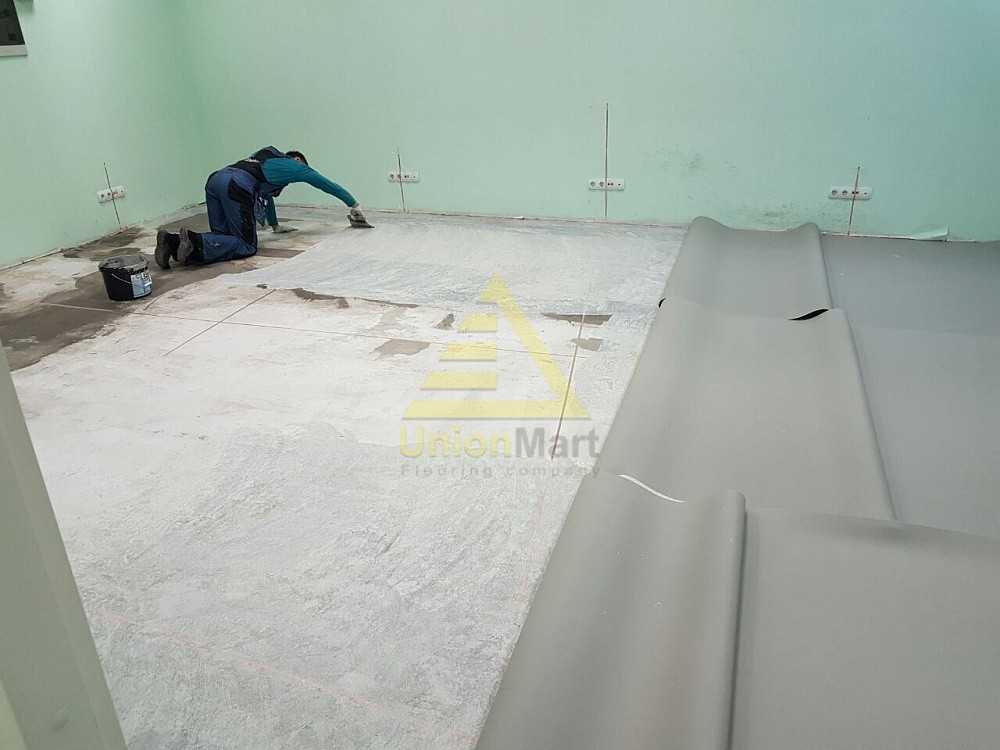

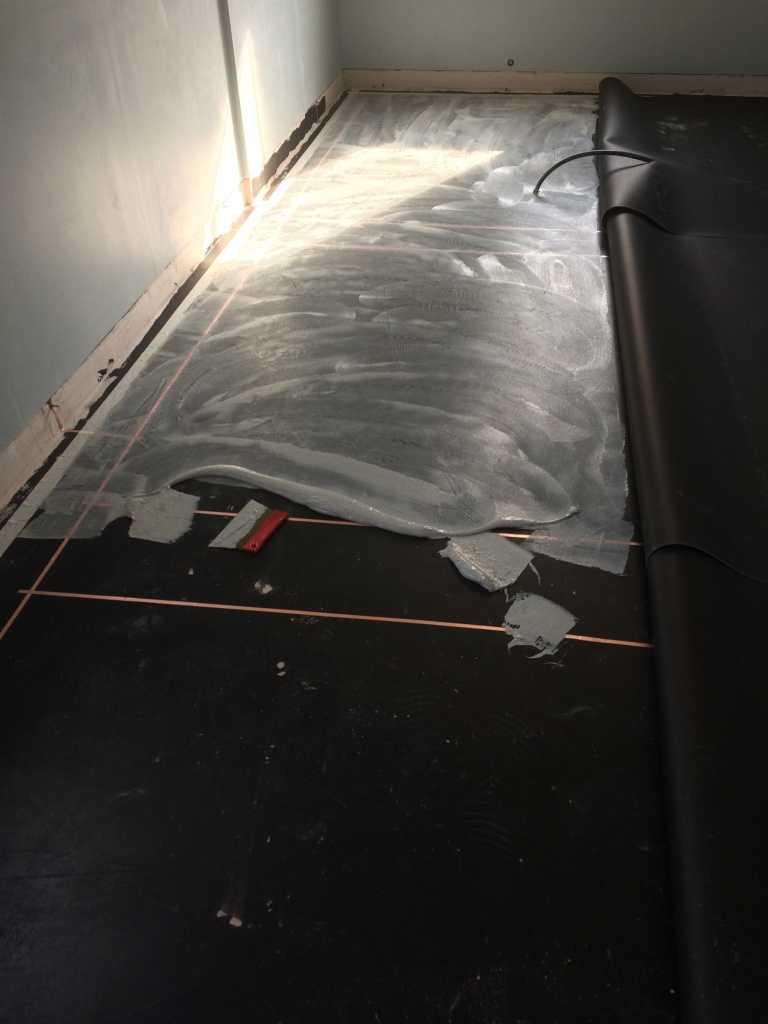

После укладки заземления приклеивают полотно линолеума. Для этого наносят клей на основание и медные ленты, сверху кладут покрытие и прижимают. Каждую полосу проглаживают гладким катком весом не меньше 65 кг. Стыки полотен заваривают, использую шнур для сварки линолеума. Перед сваркой кромки листов скашивают на 2/3 толщины.

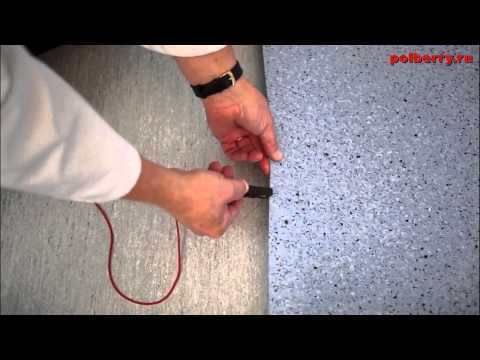

Если нужно вырезать в линолеуме отверстия для труб или других элементов, это делают осторожно, чтобы не повредить медную сетку. Медная сетка нужна, кроме того, для измерения удельного сопротивления пола.

Уход

Во время уборки антистатический линолеум сначала подметают, убирая мусор и крупные частицы, затем моют. При мытье такого пола нужно быть аккуратным, чтобы не повредить полиуретановое покрытие. Нельзя использовать для очистки пола стиральные порошки, лучше всего применять специальные моющие средства или чистую воду.

Антистатические покрытия — это средство защиты, без которого нельзя обойтись в помещениях с высокоточной техникой, подверженной влиянию статического электричества. В зависимости от назначения, они могут обладать разным сопротивлением. К таким покрытиям предъявляются высокие требования по прочности, пожаробезопасности, гигиеническим показателям.

  • Жидкое стекло и его применение
  • Сколько досок в кубе
  • ДВП или оргалит
  • Штукатурка короед своими руками

Укладка антистатического линолеума | Твой Дом

Укладка антистатического линолеума

Назначение ESD-линолеума — избежать накопления ESD (электростатического разряда).

Статическое электричество, накапливающееся на поверхности покрытия, не только увеличивает накопление пыли и грязи, но и может повредить чувствительные к ESD электронные компоненты, приборы и изделия, создать помехи и даже разрушить высокоточное оборудование, установленное на полу. Чтобы избежать всего этого, покрытие должно быть заземлено. Для заземляющего контакта используется токопроводящий клей, а также самоклеящаяся медная лента. Как правило, классическая обрешетка изготавливается из ленты, а полосы заземления проходят вдоль полотна к специально проложенным шинам, как на схеме ниже.

Для борьбы со статическим напряжением на рабочем месте используется антистатический линолеум с электрическим сопротивлением менее 10 6 Ом. Этот тип покрытия подходит для помещений, где размещено всевозможное электронное оборудование и чувствительные к статическому электричеству узлы и изделия из радиодеталей.

Укладка токопроводящего покрытия Tarkett Toro SC в Новосибирске!!!

В линолеум добавляются специальные добавки (например, частицы углерода или углеродные нити, волокна) для придания ему токорассеивающих свойств. Электрический заряд, возникший на определенном участке пола, быстро рассеивается по всей поверхности, делая ее более неопасной.

Чтобы быть абсолютно уверенным в безопасности эксплуатации, очень важно, чтобы сопротивление было одинаковым во всех точках пола и чтобы значение сопротивления оставалось постоянным в течение всего срока службы материала. На рынке представлен большой выбор этих изделий от различных производителей, например, TOROSTAT 9500 (TOOLS).

Выбор правильного покрытия не является единственным условием правильного функционирования — оно должно быть установлено в соответствии с международными стандартами (IEC 61340-4-1, IEC 61340-5-1, IEC 61340-5-2).

Укладка антистатического линолеума должна производиться при температуре не ниже +18°C и влажности воздуха в помещении 30-60%. Лента медной сетки укладывается первой и заземляется. Перед укладкой листы следует разложить на поверхности пола, чтобы они «привыкли» к условиям помещения. Избегайте складок и заломов на линолеуме, так как они могут нанести непоправимый ущерб. Листы линолеума должны быть надежно приклеены клеем хорошего качества, который сохраняет электропроводность в течение длительного времени (IEC 61340-4-1). Обратите внимание, что при укладке антистатического линолеума клей наносится на медные полосы. Более подробную информацию о расходе антистатического клея и времени высыхания см. в инструкции. Позднее нанесение клея ухудшает прочность соединения и отрицательно влияет на проводимость, что может привести к неровностям (из-за затвердевших комков клея). Антистатический линолеум имеет специальные гнезда для подключения к контуру заземления. В этом случае заряд, созданный на поверхности пола, немедленно «стекает» через графитовые волокна на покрытие, на проводящий клеевой слой, а затем на медную полосу и на землю. Время укладки, при работе с клеем, зависит от типа основания, его впитывающих свойств, влажности и температуры в помещении. Более подробную информацию можно найти в инструкции производителя клея. Антистатический линолеум должен быть уложен таким образом, чтобы не было заметно различий в цвете. Контакт с подложкой осуществляется с помощью медных полосок и токопроводящего клея. Медная полоса укладывается вдоль каждого поперечного шва, примерно в 20 см от края. Полосы под каждым листом антистатического линолеума соединены с медными полосами, проходящими поперек листов в обоих концах помещения, на расстоянии 20 см от стены и подключенными к системе заземления. Как правило, медные полосы подключаются к обычной системе заземления данного здания. При повышенной чувствительности к электростатике медные полосы подключаются к отдельной системе заземления, предоставляемой конечным пользователем. В любом случае, заземление должно соответствовать всем нормам, стандартам и положениям, относящимся к строительным нормам, правилам электробезопасности и т.д.

При укладке антистатического линолеума очень важно обеспечить хороший контакт и отсутствие воздуха между клеем и покрытием. Этого легко достичь. Пол укладывается на клей и сразу же раскатывается валиком (50-70 кг). Антистатический линолеум следует раскатывать в обоих направлениях до достижения полной адгезии. При раскрое линолеума необходимо соблюдать особую осторожность, чтобы не повредить проходящие под полом токопроводящие полосы, которые обеспечивают контакт всех участков с системой заземления.

Стыки листов свариваются термической сваркой. Предварительно необходимо снять фаску с краев стыков или сделать зазор в 2/3 толщины с помощью ручного или электрического пазореза. Важно помнить, что защита помещения от электростатического заряда — это комплексная задача, и специальные напольные покрытия являются лишь частью решения.

Подготовка поверхности под укладку антистатического линолеума

Помните, что электропроводящие и непроводящие полы являются одним из основных и наиболее важных элементов при создании и функционировании электростатически защищенной зоны (ЭЗЗ). Для подтверждения защитных свойств ESD выбранного покрытия необходимо провести ряд специальных измерений для подтверждения соответствия стандартам.

После измерения ESD-свойств напольного покрытия вы получите:

  • Подробный отчет об измерениях в соответствии с МЭК 61340-4-1 и МЭК 61340-4-5.
  • Результаты измерений, характеризующие антистатическое напольное покрытие
  • Применение к IEC 61340-5-1 и IEC 61340-5-2
  • Уверенность в будущем выбранного напольного покрытия

Для современных высокотехнологичных компаний сертификация по международным стандартам IEC 61340-5-1 и IEC 61340-5-2 значительно облегчает, особенно на международном уровне, поиск новых партнеров и укрепление отношений с существующими, обеспечение лояльности клиентов и повышение капитализации бренда. Такая сертификация может быть с пользой включена в систему менеджмента качества как один из действительно функциональных механизмов контроля качества продукции. В отсутствие программы ESD компания будет страдать от «плавающих» отказов электронных изделий, нематериальных потерь в виде отсутствия доверия к продукции, ухода клиентов к конкурентам, сбоев в планировании и снижения доходов.

PS: Для создания антистатического пола не путайте и используйте обычный дешевый коммерческий «антистатический» линолеум с сопротивлением 10 на 10 градусов, который при ходьбе создает напряжение до 2 кВ! Помните, что все зоны EPA построены на предположении, что внутри нет потенциала выше 100 В! Вывод — такой коммерческий линолеум нельзя использовать для создания антистатических зон! Для измерения электрического сопротивления напольного покрытия рекомендуется использовать измеритель Vermason 222635.

Staticworx ESD Flooring Guides Installing & Static Control Materials

Рассеивающий пол защищает чувствительную электронику и системы связи от электростатического разряда (ESD). Рассеивающая ковровая плитка уменьшает накопление трибоэлектрических зарядов, вызванных трением, когда операторы взаимодействуют с предметами, перемещаются по полу или встают со своего места.

В этом руководстве вы узнаете о различных способах установки, найдете подробные инструкции, а также узнаете, где можно купить материалы, необходимые для установки на вашем объекте. Тип установки, который вы выбираете, требует учета окружающей среды и чернового пола в вашем помещении.

Подробные инструкции по укладке антистатических напольных покрытий

  • Вариант № 1: Установка на клей
  • Вариант № 2: Без клея: стандартные основания
  • Вариант № 3: Установка на клей для фальшпола

    2 2
    • 1: Клейкая установка

    Напольные покрытия на клеевой основе часто являются экономичными для больших площадей пола. Укладка идеальна, когда поверхность чернового пола твердая, не содержит влаги и ее легко заменить, если потребуется снять напольное покрытие.

    Компания Staticworx разработала самоклеящийся клей GroundTack для замены клеев, отвердевающих во влажном состоянии. В отличие от эпоксидных смол мокрого отверждения и токопроводящих однокомпонентных акриловых эмульсий, Groundtack полностью высыхает перед укладкой плитки. Больше никаких просачиваний или грязных установок. Каждая плитка производится с жесткими допусками — в швах вы не увидите клея. Самое приятное: вы можете установить GroundTack™ в занятых местах, не прерывая работу. Продукт не имеет запаха и сертифицирован FloorScore по выбросам. В результате получается прочное, гибкое, долговечное соединение с бескомпромиссными токопроводящими свойствами.

    Материалы для установки клея

    Клей GroundTack

    GroundTack™ представляет собой высококачественную акриловую эмульсию, которая сочетает в себе характеристики чувствительного к давлению клея с проводящими свойствами запатентованной технологии Thunderon Matrix для создания гибкого слоя электрического заземления под ним.

    напольная плитка со статическим контролем. GroundTack™ обеспечивает полную адгезивную способность с токопроводящими свойствами в течение всего срока службы.
